Функциональный генератор

Параметры генератора

Работу генератора оценивают по нескольким параметрам:

• номинальный ток и номинальное напряжение;
• номинальная частота возбуждения;
• частота самовозбуждения;
• коэффициент полезного действия (КПД).

Номинальное напряжение для бортовой сети автомобиля от генератора 12В или 24В. Токоскоростная характеристика показывает зависимость силу тока от частоты вращения генератора.

Напряжение генератора можно измерить мультиметром. При всех выключенных потребителях без нагрузки на холостом ходу мультиметр должен показывать напряжение в пределах 14,3В – 15,5В. Если напряжение после запуска двигателя свыше 14В, то это может говорить о разряде АКБ и зарядке его генератором. При поочередном включении потребителей (фары, подогрев, кондиционер и т.д.) напряжение уменьшается примерно на 0,2 после каждого включения. Но в итоге напряжение не должно снижаться ниже 12,8В. Если значение меньше, то аккумулятор начнет разряжаться. Если напряжение, наоборот, сильно высокое (14В и выше), то это может привести к выходу АКБ из строя. При этом на выходе самого аккумулятора напряжение должно быть в пределах 12,6В – 12,7В.

Напряжение генератора под нагрузкой может отличаться от номинальных значений 12В. После включения всех потребителей тока значение должно быть в пределах 13,5В – 14В. Если ниже, то это может указывать на неисправность устройства. Допустимым пределом считается 13В.

На картинке ниже показана подробная схема подключения генератора в автомобиле.

Уточняем тип конструкции

Прежде, чем начать расчет, следует определиться с количеством фаз генератора. Однофазные устройства выдают неравномерное напряжение, имеющее скачки амплитуды.

Если ветряк планируется использовать для питания несложных и нетребовательных механизмов или освещения, то можно обойтись однофазным генератором, но для полного комплекса оборудования — аккумуляторные батареи, инвертор — понадобится трехфазное устройство. Иначе оборудование будет получать неравномерное напряжение, что скажется на его работе и состоянии весьма отрицательно.

Кроме того, однофазные генераторы имеют одинаковое количество катушек и магнитов, из-за чего при работе постоянно гудят. При набегании магнита катушка начинает активно сопротивляться, что вызывает заметную вибрацию, опасную для конструкции генератора и всего ветряка. Затем надо уточнить особенности конструкции.

Заодно надо решить, как будет создан генератор — путем модернизации готового устройства (например, автомобильного генератора), или создан дисковый генератор «с нуля». Преимуществом готовых устройств является наличие качественного корпуса, ротора и всех необходимых элементов. Но понадобится переточить ротор под магниты, для чего понадобится обращаться к токарю.

Кроме того, размер обмоток, способных поместиться в пазы корпуса, ограничен, поэтому каких-то глобальных изменений в конструкцию внести не удастся. Дисковые самодельные генераторы могут иметь любые размеры, что позволяет изготовить наиболее приспособленный для имеющихся замыслов образец.

Импульсный высоковольтный генератор

Генераторы

Генератор вырабатывает высоковольтные импульсы частотой 400 Гц, следующие пачками имеющими длительность 0,05 сек. и частоту следования 4 Гц. Импульсы имеют размах 18-25 КВ. Ток, потребляемый генератором от источника напряжением 6… 15 В не более 0,5А.

Большинство высоковольтных генераторов, разрабатываемых радиолюбителями, базируются на основе высоковольтных умножителей или самодельных высоковольтных трансформаторов. И в том и в другом случае надежность устройства получается невысокой. Диоды умножителей легко пробиваются, а сделать качественную многовитковую высоковольтную катушку в любительских условиях очень сложно и трудоемко. В связи с этим большой интерес представляет использование в таком генераторе готовой фабричной высоковольтной катушки — катушки зажигания от автомобиля с контактной системой зажигания. Эти катушки несмотря на большое количество витков и высокое напряжение которое они вырабатывают, отличаются высокой стойкостью к влажности и перепадам температуры и наиболее годятся для работы в полевых условиях.

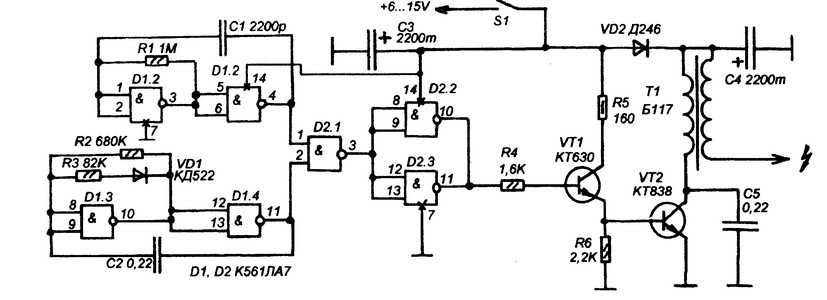

Принципиальная схема генератора на основе стандартной катушки зажигания от “жигулей” — Б115 показана на рисунке.Выходной каскад сделан на транзисторах VT1 и VT2 по схеме, напоминающей схему выходного каскада транзисторной системы зажигания. VT2 работает в ключевом режиме и прерывает ток, протекающий через катушку, в результате в контуре, состоящем из низкоомной намотки катушки и С5 появляются колебания, которые индуктируют в высокоомной намотке импульс высокого напряжения.

Для того, чтобы обеспечить наиболее экономичный режим и при этом сохранить эффективность работы генератора на вход выходного каскада поступает импульсный сигнал, состоящий из пачек длительностью 0,05 сек., следующих с частотой 4 Гц, в которых содержатся импульсы частотой 400 Гц. Вырабатывает этот сигнал генератор на микросхемах D1 и D2. На элементах D1.1 и D1.2    выполнен    мультивибратор, вырабатывающий импульсы частотой 400 Гц. Эти импульсы через ключевое устройство на D2.1 и буферный каскад на D2.2 и D2.3 поступают на базу VT1. Но их поступление прерывается при помощи мультивибратора на D1.3 и D1.4, вырабатывающего импульсы, следующие с частотой 4 Гц. Резисторы R3 и R2 подобраны таким образом, что длительность положительного полупериода, при котором D2.1 открывается, равна 0,05 сек.

Диод Д246 можно заменить на Д243, КД213. Транзистор КТ838 можно заменить на КТ812. Катушка зажигания — любая высокоомная, от классической системы зажигания автомобилей “ВАЗ», “Москвич», “Волга».Частоту следования высоковольтных импульсов можно установить подбором R2.

Касимов В.Ф.

Генератор на жидком топливе

Бензиновый генератор

Устройство бензинового генератора переменного тока, ровно, как и дизельного, мало чем отличается от того, что установлен в вашем автомобиле, за исключением нюанса, что ток он будет выдавать, как положено, переменный.

Из особенностей можно выделить то, что ротор агрегата всегда должен вращаться с одной скоростью, так как при перепадах выработка электроэнергии становится хуже. В этом кроется существенный недостаток подобных устройств – подобный эффект происходит при износе деталей.

Панель управления генератора

На рынке представлен большой выбор подобных агрегатов, рассчитанных на разную мощность. Они пользуются большой популярность за счет своей мобильности. При этом инструкция по пользованию предельно проста – заливаем своими руками топливо, запускаем двигатель поворотом ключа и подключаемся…

На этом, пожалуй, закончим. Мы разобрали назначение и общее устройство этих приборов  максимально просто. Надеемся, генератор переменного тока и принцип его действия стали к вам чуточку ближе, и с нашей подачи вы захотите погрузиться в увлекательный мир электротехники.

Генератор перекрывающих импульсов

Чтобы сделать генератор импульсов своими руками, адаптер лучше всего использовать аналогового вида. Регуляторы в данном случае применять не обязательно. Связано это с тем, что уровень отрицательного сопротивления может превысить 5 Ом. В результате на резисторы оказывается довольно большая нагрузка. Конденсаторы к устройству подбираются с емкостью не менее 4 Ом. В свою очередь адаптер к ним подсоединяется только выходными контактами. Как основную проблему генератор импульсов имеет асимметричность колебаний, которая возникает вследствие перегрузки резисторов.

Смотреть галерею

Генератор высокого напряжения | all-he

Иногда возникает необходимость получения высокого напряжения из подручных материалов. Строчная развертка отечественных телевизоров и есть готовый высоковольтный генератор, мы лишь чуток переделаем генератор.Из блока строчной развертки нужно выпаять умножитель напряжения и строчный трансформатор. Для нашей цели был использован умножитель УН9-27.

Строчный трансформатор подойдет буквально любой.

Строчный трансформатор сделан с огромным запасом, в телевизорах используется лишь 15-20% мощности.Строчник имеет высоковольтную обмотку, один конец которого можно увидеть прямо на катушке, второй конец высоковольтной обмотки находится на стенде, вместе с основными контактами внизу катушки (13-ый вывод). Найти высоковольтные выводы очень легко, если взглянуть на схему строчного трансформатора.

Используемый умножитель имеет несколько выводов, ниже представлена схема подключения.

Схема умножителя напряжения

После подключения умножителя к высоковольтной обмотке строчного трансформатора, нужно думать о конструкции генератора, который будет питать всю схему. С генератором не мудрил, решил взять готовый. Была использована схема управления ЛДС с мощностью в 40 ватт, иными словами просто балласт ЛДС.

Балласт китайского производства, можно найти в любом магазине, цена не более 2-2,5$. Такой балласт удобен тем, что работает на высоких частотах (17-5кГц в зависимости от типа и производителя). Единственный недостаток заключается в том, что выходное напряжение имеет повышенный номинал, поэтому мы не можем напрямую подключить такой балласт к строчному трансформатору. Для подключения используется конденсатор с напряжением 1000-5000 вольт, емкость от 1000 до 6800пкФ. Балласт может быть заменен на другой генератор, он не критичен, тут важен только разгон строчного трансформатора.

ВНИМАНИЕ!!!Выходное напряжение от умножителя составляет порядка 30.000 вольт, это напряжение в некоторых случаях может быть смертельно опасным, поэтому просим быть предельно осторожными. После выключения схемы в умножителе остается заряд, замыкайте высоковольтные выводы, чтобы полностью разрядить его

Все опыты с высоким напряжением делайте вдали от электронных устройств.Вообще вся схема находится под высоким напряжением, поэтому не дотрагивайтесь компонентов во время работы.

Установка может использоваться в качестве демонстрационного генератора высокого напряжения, с которым можно проводить ряд интересных опытов.

https://youtube.com/watch?v=DdZfm0luYn8

Привод генератора

Обороты для выработки электричества генератор переменного тока получает клиноременной передачей от коленчатого вала двигателя. Поэтому натяжение ремня должно контролироваться регулярно, желательно перед каждой поездкой. Основными нюансами привода генератора являются:

• проверка натяжения производится усилием 3 – 4 кг, прогиб в этом случае не может превышать 12 мм;
• диагностика осуществляется линейкой, усилие к одному краю которой обеспечивается бытовым безменом;
• проскальзывать ремень может при попадании на него масла из-за негерметичности прокладок и сальников в соседних узлах под капотом;
• чересчур жесткий ремень вызывает повышенный износ подшипников;
• отсутствии соосности шкивов коленвала и генератора приводит к возникновению свиста и неравномерной выработке ремня в поперечном разрезе.

Средний ресурс шкивов 150 – 200 тысяч километров пробега авто. У ремня эта характеристика слишком отличается у разных производителей, модели авто и стиля вождения владельца.

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

• Индуктивность первичной обмотки — способность накапливать энергию.
• Коэффициент трансформации — во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
• Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
• Энергия образующейся искры.
• Напряжение пробоя — величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Классическая конструкция катушки зажигания

Общее устройство катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два — внешний и внутренний.

Индивидуальные катушки зажигания. Компактная (слева) и стержневая (справа)

Первый находится внутри первичной обмотки, а второй — вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором — на этапе выпуска отработавших газов (вхолостую).

Двухвыводная катушка зажигания

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

• оба контакта соединяются со свечами высоковольтной проводкой;
• один контакт соединен наконечником (напрямую со свечой), а второй — высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция — «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

Схемы соединения катушек индуктивностей

Параллельное соединение индуктивностей

Напряжение на каждой из катушек индуктивностей, соединенных параллельно, одинаково. Эквивалентную (общую) индуктивность параллельно соединенных катушек можно определить по формуле:

Последовательное соединение индуктивностей

Ток, протекающий через катушки индуктивности соединенных последовательно, одинаков, но напряжение на каждой катушке индуктивности отличается. Сумма разностей потенциалов (напряжений) равна общему напряжению. Общая индуктивность последовательно соединенных катушек можно высчитать по формуле:

Эти уравнения справедливы при условии, что магнитное поле каждой из катушек не оказывает влияние на соседние катушки.

Мультивибратор в автоколебательном режиме

На рисунке 1 показана наиболее распространенная схема мультивибратора на транзисторах с емкостными коллекторно-базовыми связями, на рисунке 2 — графики, поясняющие принцип его работы. Мультивибратор состоит из двух усилительных каскадов на резиках. Выход каждого каскада соединен со входом другого каскада через кондеры С1 и С2.

Рис. 1 — Мультивибратор на транзисторах с емкостными коллекторно-базовыми связями

Мультивибратор, у которого транзисторы идентичны, а параметры симметричных элементов одинаковы, называется симметричным

Обе части периода его колебаний равны и скважность равна 2. Если кто забыл, что такое скважность, напоминаю: скважность — это отношение периода повторения к длительности импульса Q=Tи/tи

Величина, обратная скважности называется коэффициентом заполнения. Так вот, если имеются различия в параметрах, то мультивибратор будет несимметричным.

Мультивибратор в автоколебательном режиме имеет два состояния квазиравновесия, когда один из транзисторов находится в режиме насыщения, другой — в режиме отсечки и наоборот. Эти состояния не устойчивые. Переход схемы из одного состояния в другое происходит лавинообразно из-за глубокой ПОС.

Рис. 2 — Графики, поясняющие работу симметричного мультивибратора

Допустим, при включении питания транзистор VT1 открыт и насыщен током, проходящим через резик R3. Напряжение на его коллекторе минимально. Кондер С1 разряжается. Транзистор VT2 закрыт и кондер С2 заряжается. Напряжение на кондере С1 стремится к нулю, а потенциал на базе транзистора VT2 постепенно становится положительным и VT2 начинает открываться. Напряжение на его коллекторе уменьшается и кондер С2 начинает разряжаться, транзистор VT1 закрывается. Далее процесс повторяется до бесконечности.

Параеметры схемы должны быть следующими: R1=R4, R2=R3, C1=C2. Длительность импульсов определяется по формуле:

Период импульсов определяется:

Ну а чтобы определить частоту, надо единицу разделить на вот эту вот хренотень (см. чуть выше).

Выходные импульсы снимаются с коллектора одного из транзисторов, причем с какого именно — не важно. Другими словами, в схеме два выхода

Улучшение формы выходных импульсов мультивибратора, снимаемых с коллектора транзистора, может быть достигнуто включением разделительных (отключающих) диодов в цепи коллекторов, как показано на рисунке 3. Через эти диоды параллельно коллекторным нагрузкам подключены дополнительные резики Rд1 и Rд2.

Рис. 3 — Мультивибратор с улучшенной формой выходных импульсов

В этой схеме после закрывания одного из транзисторов и понижения потенциалла коллектора подключенный к его коллектору диод также закрывается, отключая кондер от коллекторной цепи. Заряд кондера происходит через дополнительный резик Rд, а не через резик в коллекторной цепи, и потенциал коллектора запирающегося транзистора почти скачком становится равным Eк. Максимальная длительность фронтов импульсов в коллекторных цепях определяется в основном частотными свойствами транзисторов.

Такая схема позволяет получить импульсы почти прямоугольной формы, но её недостатки заключаются в более низкой максимальной скважности и невозможностью плавной регулировки периода колебаний. На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний

На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний.

Рис. 4 — Быстродействующий мультивибратор

В этой схеме резики R2, R4 подключены параллельно кондерам С1 и С2, а резики R1, R3 ,R4, R6 образуют делители напряжения, стабилизирующие потенциал базы открытого транзистора (при токе делителя, большем тока базы). При переключении мультивибратора ток базы насыщенного транзистора изменяется более резко, чем в ранее рассмотренных схемах, что сокращает время рассасывания зарядов в базе и ускоряет выход транзистора из насыщения.

Регулируемый генератор высокого напряжения

Регулируемый генератор высокого напряжения на NE555 и ТВС-90

В жизни иногда не хватает драйва и зрелищности — с хаотичным и загадочным потрескиванием разрядника и с зашкаливающей стоящей рядом радиоаппаратурой.
Всё это может дать вам генератор высокого напряжения!
Но если без рекламы и серъезно, то для некоторых опытов такой генератор — вещь незаменимая.
Вот и мне такой однажды понадобился, причём не просто какой-то там повышающий транс на 1000V, а на 5-20 kV.
Но главное требование — возможность регулирования выходного высокого напряжения.
Порывшись в нете и не найдя подходящей схемы, мне пришлось изобретать свою родимую.

Для задающего генератора взял самую распостранённую мелкосхему — NE555,
а в качестве транса — ТВС-90 (купил на радиорынке за копейки).
Для стабилизации напряжения питания задающего применил не менее распостранённый ШИМ — LM7809.

Принцип действия схемы простой: задающий генератор выбаратывает прямоугольные импульсы с разной скважностью — от неё то и зависит наше выходное высокое напряжение.
Скважность регулируется R3 и подаётся на выходной ключ на MOSFET-транзисторе. Последний возбуждает первичную обмотку ТВС, а на вторичной мы получаем высокое напряжение.. Регулировкой R3 мы можем получить как маленькую искру в доли миллиметра, так и искру длиной в пару сантиметров.

Регулировкой R3 мы можем получить как маленькую искру в доли миллиметра, так и искру длиной в пару сантиметров.

Некоторые моменты на которые стоит обратить внимание

• Выходной ключ нужно поставить на радиатор, т.к. при больших выходных напряжениях ток через него может превышать 5-8А.
• Желательно, чтобы корпус устройства быть металлическим (я использовал корпус от компьютерного БП), где минус питания был бы с ним соединён.
• Напряжение питания можно увеличить до 15-20 Вольт и получить ещё более мощную искру, но в этом случае обязательно нужно пространственно разнести блок задающего генератора и трансформатор.
  Саму задающую схему потребуется заэкранировать, т.к. сильные наводки могут повредить полупроводниковые элементы.

Замены

Ещё схемы

Изображение на электрических схемах

Для начала рассмотрим получение синусоидального типа сигнала. Самый известный генератор на транзисторе такого типа – генератор колебаний Колпитца. Это задающий генератор с одной индуктивностью и двумя последовательно соединёнными ёмкостями. С помощью него производится генерация требуемых частот. Оставшиеся элементы обеспечивают требуемый режим работы транзистора на постоянном токе.

Дополнительная информация.

Эдвин Генри Колпитц – руководитель отдела инноваций «Вестерн Электрик» в начале прошлого века. Был пионером в разработке усилителей сигнала. Впервые произвёл радиотелефон, позволяющий разговаривать через Атлантику.

Также широко известен задающий генератор колебаний Хартли. Он, как и схема Колпитца, достаточно прост в сборке, однако требуется индуктивность с отводом. В схеме Хартли один конденсатор и две последовательно соединённые катушки индуктивности производят генерацию. Также в схеме присутствует дополнительная ёмкость для получения плюсовой обратной связи.

Основная область применения вышеописанных приборов – средние и высокие частоты. Используют для получения несущих частот, а также для генерации электрических колебаний малой мощности. Принимающие устройства бытовых радиостанций также используют генераторы колебаний.

Все перечисленные области применения не терпят нестабильного приёма. Для этого в схему вводят ещё один элемент – кварцевый резонатор автоколебаний. В этом случае точность высокочастотного генератора становится практически эталонной. Она достигает миллионных долей процента. В принимающих устройствах радиоприёмников для стабилизации приёма применяют исключительно кварц.

Что касается низкочастотных и звуковых генераторов, то здесь есть очень серьёзная проблема. Для увеличения точности настройки требуется увеличение индуктивности. Но увеличение индуктивности ведёт к нарастанию размеров катушки, что сильно сказывается на габаритах приёмника. Поэтому была разработана альтернативная схема генератора Колпитца – генератор низких частот Пирса. В ней индуктивность отсутствует, а на её месте применён кварцевый резонатор автоколебаний. Кроме того, кварцевый резонатор позволяет отсечь верхний предел колебаний.

В такой схеме ёмкость не даёт постоянной составляющей базового смещения транзистора дойти до резонатора. Здесь могут формироваться сигналы до 20-25 МГц, в том числе звуковые.

Производительность всех рассмотренных устройств зависит от резонансных свойств системы, состоящей из емкостей и индуктивностей. Отсюда следует, что частота будет определена заводскими характеристиками конденсаторов и катушек.

Важно!

Транзистор – это элемент, произведённый из полупроводника. Имеет три вывода и способен от поданного входного сигнала небольшой величины управлять большим током на выходе. Мощность элементов бывает разная. Используется для усиления и коммутации электрических сигналов.

Дополнительная информация.

Презентация первого транзистора была проведена в 1947 г. Его производная – полевой транзистор, появился в 1953г. В 1956г. за изобретение биполярного транзистора была вручена Нобелевская премия в области физики. К 80-м годам прошлого века электронные лампы были полностью вытеснены из радиоэлектроники.

Индуктивность

Любая катушка индуктивности обладает индуктивностью. Индуктивность катушки измеряется в Генри (Гн), обозначается буковкой L и замеряется с помощью LC – метра.

Что такое индуктивность? Если через провод пропустить электрический ток, то он вокруг себя создаст магнитное поле:

где

В – магнитное поле, Вб

I – сила тока, А

А давайте возьмем и намотаем в спиральку этот провод и подадим на его концы напряжение

И у нас получится вот такая картина с магнитными силовыми линиями:

Грубо говоря, чем больше линий магнитного поля пересекут площадь этого соленоида, в нашем случае площадь цилиндра, тем больше будет магнитный поток (Ф). Так как через катушку течет электрический ток, значит, через нее проходит ток с Силой тока (I), а коэффициент между магнитным потоком и силой тока называется индуктивностью и вычисляется по формуле:

С научной же точки зрения, индуктивность – это способность извлекать энергию из источника электрического тока и сохранять ее в виде магнитного поля. Если ток в катушке увеличивается, магнитное поле вокруг катушки расширяется, а если ток уменьшается , то магнитное поле сжимается.

Материал сердечника

От чего зависит сопротивление проводника

Как и в предыдущем примере, для вычисления индукции катушки с сердечником в представленные выше формулы добавляют множитель относительной магнитной проницаемости «m

L = m0 * m * N2 * (S/l) = m0 * m * n2 * V.

С помощью этого коэффициента учитывают ферромагнитные свойства определенного материала.

Если для примера взять бесконечный (очень длинный) прямой провод с круглым сечением, то он будет обладать определенной индуктивностью:

L = (m0/2π) * l *(mc * ln(l/r) +1/4m,

где:

• mc – магнитная проницаемость (относительная) среды;
• r – радиус, который намного меньше длины (l) проводника.

Однако простые зависимости действуют только до определенной частоты. С определенного уровня волны малой длины начинают распространяться в поверхностной части проводников (скин-эффект). Дополнительно приходится учитывать влияние вихревых составляющих, экранирующих излучение и меняющих силовые параметры поля.

Современные магнитные материалы

Катушка будет работать в точном соответствии с расчетом, если правильно подобраны все функциональные компоненты конструкции. Как показано выше, существенное значение имеют параметры сердечника. Ниже отмечены важные особенности соответствующих материалов:

• Сталь с низким содержанием примесей стоит недорого. Ее рекомендуется применять в цепях постоянного тока, так как при повышении частоты значительно увеличиваются потери.
• В специальные сорта (трансформаторную сталь) добавляют кремний. Для уменьшения вредного влияния поверхностных эффектов сердечник собирают из пластин. Однако и такие решения не следует использовать при частоте более 1 кГц.
• Сплавы из железа с никелем отличаются увеличенной магнитной проницаемостью. Рабочий диапазон – до 80-120 кГц.
• Порошковые материалы создают со слоем диэлектрика на поверхностях отдельных микроскопических гранул. Они хорошо приспособлены для работы с высокочастотными сигналами, однако не обладают большой магнитной проницаемостью.
• Ферриты – это материалы, созданные на основе керамических компонентов. Они отличаются хорошими техническими характеристиками, малыми потерями. Следует учитывать значительную зависимость от температуры, а также ухудшение рабочих параметров при длительной эксплуатации.

Измерение индуктивности катушки, созданной из медного провода на ферритовом сердечнике
