Cd4017 datasheet & pinout and working explained

Принципиальная схема

Принципиальная схема приведена на рисунке в тексте. Входного контура нет. Сигнал от антенны W1, в качестве которой можно использовать любой проводник, например, отрезок монтажного провода, через разделительный конденсатор С1 поступает на первый каскад УРЧ на транзисторе VT1, включенном по схеме с общей базой.

Рабочая точка транзистора задается соотношением сопротивлений резисторов R2 и R3, определяющих напряжение на его базе. Усиленный сигнал с коллектора через катушку связи L1 поступает на контур L2-C4, который является средством настройки приемника на станцию. В контуре используется переменный конденсатор от супергетеродинного приемника.

У этого конденсатора есть две секции по 6-240 пФ. Данные секции включены параллельно. В результате получается переменный конденсатор с перекрытием емкости 12-480 пФ.

Этого достаточно для перекрытия вышеуказанного диапазона, но можно использовать конденсатор и с меньшей максимальной емкостью, в этом случае перекрытие ограничится со стороны НЧ части КВ диапазона. С контура ВЧ сигнал поступает на базу VT2.

Рис. 1. Принципиальная схема простого коротковолнового приемника прямого усиления.

Через катушку L2 на базу VT2 так же поступает и постоянное напряжение смещения, полученное с делителя R4-R5. Диод VD1, включенный в эмиттерной цепи VT2 является детектором.

Более того, благодаря тому, что через данный диод протекает постоянный ток эмиттера VT2, точка детектирования смещена в более крутой участок ВАХ диода.

Продетектированный НЧ сигнал снимается с коллектора VТ2 и поступает через регулятор громкости R7 на однокаскадный УНЧ на VT3. В1 — это один наушник (головной телефон).

Теперь о ПОС (положительная обратная связь). Происходит она с эмиттера VТ2 на его базу через контур. Сигнал с эмиттера VТ2 через R6 и С4 поступает на коллектор VТ1, то есть, на катушку связи L1.

Глубина ПОС регулируется переменным резистором R6. Этим резистором можно регулировать состояние приемника от минимальной чувствительности до возникновения генерации. Оптимальный режим с точки зрения максимальной чувствительности и селективности получается на границе у порога самовозбуждения приемника.

О подключении устройства USB

・При использовании кабеля, не совместимого с USB, нормальное воспроизведение не гарантируется. Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

・Вы не можете подключить устройство USB через концентратор USB.

・Установите устройство USB в том месте, где оно не помешает вашему передвижению.

・Не оставляйте надолго устройство USB в транспортном средстве. Оно может повредиться или выйти из строя в результате действия прямого солнечного света, высокой температуры и т.д.

・Возьмите с собой резервные копии аудио файлов, используемых с данным устройством. Эти файлы можно стереть в зависимости от условий эксплуатации устройства USB.

Мы не несем никакой ответственности за ущерб, понесенный в связи со стиранием хранящихся данных.

CD4017 IC:

The CD4017 is a 16 pin CMOS counter/divider which consists of 10 Johnson counters with 10 decoded outputs and a carry-out bit. The configuration of the CD4017 is used for a counting sequence. The 10/8 decoded outputs are turned on in sequence when the clock signal is applied at the input means that the outputs are in the low state “0” when we apply clock it goes in high state “1” on every positive edge of a clock each output turn on one by one. The carry-out signal will be high when for every 10 clock input cycles. The enable and reset pins are used to control counting and reset. The configuration permits medium speed operation and assures a hazard-free counting sequence. This IC count from 0 to 9 or 1 to 10.

Features:

  • Cd4017 is  16 pin CMOS decade counter high operating frequency IC
  • The voltage supply range is from 3V to 15V but in normal operation, +5V is used.
  • Decoded outputs pins = 10
  • Wide supply voltage range: 3.0V to 15V
  • Clock input is Schmitt triggered which provides pulse shaping and therefore it has no rise and fall times limitation.
  • Storage Temperature (TS)  −65°C to +150°C
  • High noise immunity: 0.45 VDD (typ.)
  • Medium speed operation: 5.0 MHz (typ.) with 10V VDD
  • Low power: 10 µW (typ.)
  • Fully static operation
  • CD4017 is TTL compatible
  • It has a medium operational speed which is typically 5MHz and the maximum clock frequency is 5.5Mhz
  • Multiple 16-pin packages PDIP, GDIP, PDSO packages

CD4017 Pinout diagram

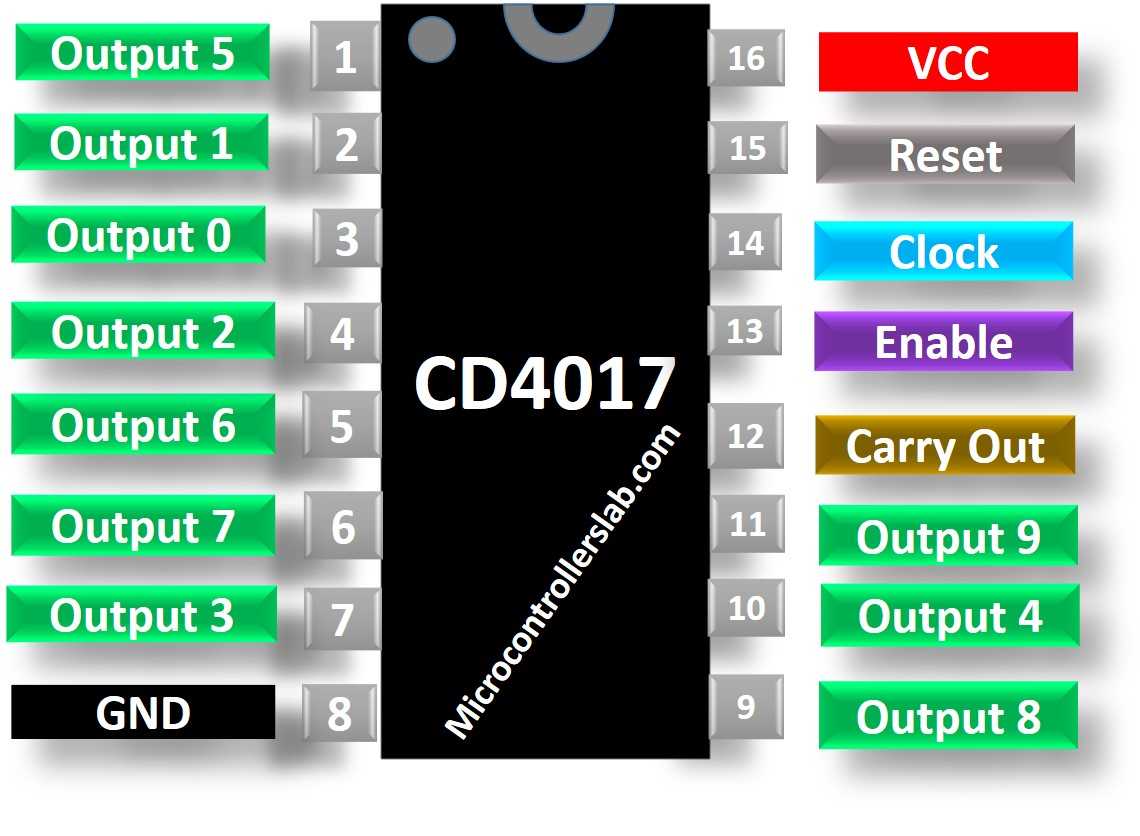

This picture shows a pinout diagram of CD4017 counter. It consists of 16 pins. 11 pins are output pins. 5 pins are of power supply and control pins.

Pin Configuration Description

In this section, we descibes the details of CD4017 pins.

Pin Number Pin Name Description
1 Output 5 When the value of counts is 5, it gets HIGH
2 Output 1 When the value of counts is 1, it gets HIGH
3 Output 0 When the value of counts is 0, it gets HIGH
4 Output 2 When the value of counts is 2, it gets HIGH
5 Output 6 When the value of counts is 6, it gets HIGH
6 Output 7 When the value of counts is 7, it gets HIGH
7 Output 3 When the value of counts is 1, it gets HIGH
8 GND Make connection to the ground of the circuit.
9 Output 8 When the value of counts is 8, it gets HIGH
10 Output 4 When the value of counts is 4, it gets HIGH
11 Output 9 When the value of counts is 9, it gets HIGH
12 CARRY-OUT This pin goes HIGH, when the counts exceed 10 and useful for cascading IC’s.
13 ENABLE The enable pin is active low. When it is high, the circuit will not receive clock signals and the counter will not count.
14 CLOCK This is the clock input signal. On every positive edge of a clock, counter value gets increment by 1.
15 RESET restart the counter from 0.
16 Vcc It is connected to the positive supply

CD4017 Electrical Features

  • High operating frequency 16 pin CMOS Decade counter
  •  Decoded outputs pins = 10
  • Clock input is Schmitt triggered which provides pulse shaping and therefore it has no rise and fall times limitation.
  • The voltage supply range is from 3V to 15V but in normal operation, +5V is used.
  • CD4017 is TTL compatible
  • It has a medium operational speed which is typically 5MHz and the maximum clock frequency is 5.5Mhz
  • Multiple 16-pin packages PDIP, GDIP, PDSO packages

↑ 7. Сборка и налаживание

Сборка никаких особенностей не имеет. После монтажа, перед первым включением, желательно очистить платы от наплывов канифоли и промыть спиртом или ацетоном. Внимательно осмотреть пайку, особенно ИМС LC7265, поскольку расстояние между ножками у неё маленькое. Потом, не устанавливая ИМС шкалы, подать на платы +12 В (БП должен обеспечивать ток не менее 250 … 300 мА) и на обоих стабилизаторах выставить напряжения +5 В. Выключить БП, установить обе ИМС и включить снова. На индикаторе будет светиться какое-то число (обычно 111,4 … 112,9 МГц). Если есть ВЧ-генератор (например, Г4-116), то можно подать на вход шкалы напряжение частотой 100 МГц и амплитудой 0,3 … 0,5 В. При этом на индикаторе должно отобразиться число 89,3 (при условии, что все джамперы ЧМ установлены в «0»). При частоте генератора 110,7 МГц, на индикаторе будет отображаться «100,0».

Принципиальная схема

Если есть желание, можно сделать переключатель десяти фиксированных настроек для УКВ-ЧМ-приемника с электронной настройкой, управляемый одной кнопкой, по схеме показанной на этом рисунке.

На переднюю панель приемника выводится одна кнопка и десять светодиодов. Светодиоды индици-руют выбранную настройку, а кнопка служит для перебора настроек по кольцу в одну сторону.

Рис. 1. Принципиальная схема электронного переключателя фиксированных настроек.

В основе схемы интегральная КМОП микросхема CD4017 — полный аналог отечественной микросхемы К561ИЕ8. Источником входных импульсов для счетчика D1 служит кнопка S1. Цепь R1-R2-C1 служит для подавления дребезга кнопки чтобы при каждом её нажиме формировался только один импульс и счетчик D1 переходил только на одну ступень выше по счету.

Напряжение настройки Uнастр. формируется из напряжения логической единицы на выходах счетчика с помощью переменных резисторов R3-R12 и одного подстроечного R13. Переменные резисторы R3-R12 можно расположить внутри приемника и в его корпусе сделать отверстия под отвертку, с помощью которой можно крутить их за шлиц на валу. Либо вывести валы на заднюю стенку приемника.

Для индикации выбранной фиксированной настройки служат светодиоды HL1-HL10. Чтобы они не нагружали выходы микросхемы и таким образом не влияли на напряжение на выходе микросхемы, они подключены через транзисторные ключи на транзисторах VТ1-VT10.

For example, 15 basic circuits using CD4017

10 LED Flashing using IC-4017

This the circuit diagram of light LED flashing with a show of 10 LED.

By using integrated number circuit CD4017 perform be Decade Counter/Divider with 10 Decoded Outputs.

Which, it is an integrated digital circuit CMOS. Then, use the 9V power supply.

For a signal input continue the circuit can produce general frequency may use IC NE555 all right.

LED Chaser circuit using 555 and 4017

If you would like to learn basic digital. But it is difficult and boring.

Let’s try to create an LED chaser circuit. It used in computer games and in many scientific and mathematics applications.

So it is best for a beginner or for kids to learn digital.

Also, my son loves them. Continue Reading

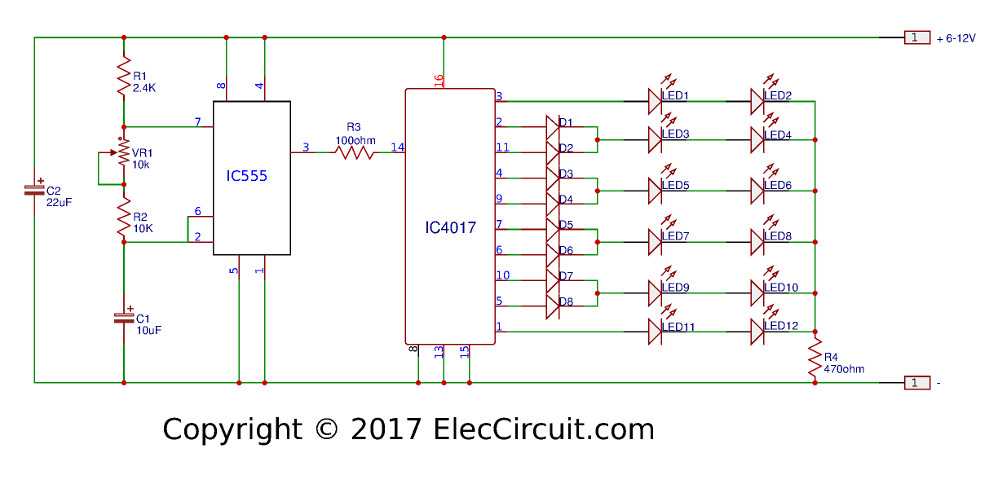

Two way 12 LED running lights using 4017

If you want a new style or beautiful lighting. The project may be good choice of yours. This is a two ways of LED running lighting.

Which it is one of the 4017 project that uses 12 LED lamps, arranged in 2 rows, each row of 6 LEDs. A green one and a red one, alternatively. You can use a different color for this.

To Look at more detail.

0-99 counter using 2x LM4017 IC

When you want the counter circuit from 0 to arrive at 99. I think this circuit may on the same wavelength you certainly.

It uses an LM4017 decade counter/divider as a circuit diagram below.

When we feed a signal clock at 14 pins. It causes the position logic at a pin output. From 0 to 99.

For switch, S1 perform choose RUN or Reset.

Please see the circuit picture will understand increasingly.

Almost forget integrated number this circuit, requires low voltage 3V to 15V power supply. Because it is IC digital CMOS.

10 Key Code Lock Switch Circuit

Simple Keycode lock switch circuit using IC-4017 digital uses 10 switch bottom to control output by Relay. No microcontroller is so easier and cheaper! Continue Reading

1 Hz Timebase circuit using IC-4017

When we need a standard digital clock 1 Hz. but we have the input signal is square waveform 10 Hz so need to reduct it lower with digital frequency divider circuit 10 timesI suggest that IC 4017 (Decade Counter / Divider with 10 Decoded)

Bicycle distance meter circuit using 4N26, CD4017

With this circuit, you can measure the distance by using a bicycle wheel.

It includes a few parts, normal electronic circuits. And, has the important parts are reed switch detect a magnetic force to CD4017.

It is a Decade counter with 10 decoded outputs IC.

Then connected to Optocoupler 4N26, and display to a frequency counter.

Press Switch-S1 you will see LED blink alternately. When release S1 LED will stop show Coin or Toss.

Automatic Day Indicator Circuit

This is the Automatic day indicator circuit, by LED display each day one by one LED.

Which uses the principal of light-activated in a day with sun. To set an LDR-sensor and CD4017 acts as drive LED of 7 pcs for 7 days there.

Which looks like real dice. We use only the press switch being thrown. With 6 LED Display.

10 LED roulette circuits using TC4011-LM4017

They use the principles of digital ICs. Create an integrated LED flashing to the rhythm. And then stopped at one of the LEDs.

Enjoy creating a game. And knowledge From digital ICs.

555 Sound effect generator circuit

This circuit would be a good starting point to composed music for 1000 tracks.

We will use an IC-555 timer and IC-4017 Decade Counter Divider with 10 Decoded.

And has the sound effect generator with adjusting tone music with a tempo slow-fast as you want it to VR11.

And VR1-VR10 to adjust the tone according to need more than 1000 tone.

LED Dancing light circuit with Music

The main features are running light by changing the voice of the tiny microphone.

In the circuit, we use 4017 to drive 10 LED display. And, LM358 is a preamplifier and signal converter. With a few general devices.

Besides 4017 on my website. You can also see more.

Learn more Datasheet

Which is better? Which circuit do you like to build?

Have fun with the IC-4017.
