Мини цифровые вольтметры

Автомобильный вольтметр на транзисторах

Следующая схема автомобильного вольтметра построена на двух биполярных транзисторах. Когда напряжение на аккумуляторе составляет менее 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего горит только красный светодиод, указывающий на низкое напряжение бортовой сети автомобиля.

Если напряжение находится между 12 и 14 вольт, стабилитрон VD1 открывает транзистор VT1. Зеленый светодиод загорается, указывая на нормальное напряжение. Если напряжение батареи превышает 15 вольт, стабилитрон VD2 открывает транзистор VT2, в результате чего загорается желтый светодиод, показывающий значительное превышение напряжения в сети автомобиля.

Характеристика автомобильного вольтметра

Как сделать вольтметр? Как правильно должен подключаться сделанный электронный вольтметр в прикуриватель, какая схема подключения? Для начала давайте ознакомимся с основными характеристиками устройства.

Описание устройства

Как мы уже сказали, цифровой вольтметр предназначен для измерения напряжения. Аналоговое устройство представляет собой девайс, оснащенный стрелочным указателем, а также шкалой. На сегодняшний день такие устройства используются очень редко, в последнее время все большую популярность набирают цифровые девайсы.

Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12.5 вольт, в то время как на заведенном – 13.5-14.5 вольт. В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ – это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т.д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль – не особо сложная процедура, с которой вполне можно справиться своими силами.

Вольтметры на светодиодах

Если погрешность вольтметра составляет не более 4%, то его можно смело назвать индикатором. Такое устройство можно легко сделать своими руками при помощи светодиодов. Вы сможете использовать такой вольтметр для индикации микросхем под напряжением 5 вольт. Индикаторами будут 6 светодиодов в границах 1,2 – 4,2 вольт с промежутком через 0,6 вольт. Светодиоды должны потреблять 60 микроампер. Принцип работы индикатора основан на фиксации падения напряжения в переходах: база – эмиттер транзисторов и прямых падений на диодах (0,6 вольт). Схему такого вольтметра легко найти в интернете.

Конструкция и детали стрелочных вольтметров

Все детали этого измерителя размещены в корпусе микроамперметра РА1. Резисторы R2 – R4 и диоды VD5, VD6 размещены на заводской монтажной плате (рис.2), а элементы, относящиеся к узлу подсветки, зафиксированы в корпусе микроамперметра под этой платой термоклеем и дополнительно приклеены клеем «Момент» на основе полихлоропреновых каучуков.

Подойдет также аналогичный клей «Момент кристалл» или «Квинтол». Светодиоды приклеены снизу от шкалы (рис.3), а элементы R1, С1, VD1 – VD4 приклеены под монтажной платой. Резистор R1 желательно применить импортный разрывной или отечественный типа Р1-7.Остальные резисторы ВС, С1-4, С1 -14, С2-23, МЛТ, РПМ.

Если вольтметр будет установлен в не отапливаемом помещении (гараж, сарай), то использование металлопленочных резисторов нежелательно, более надежными окажутся углеродные резисторы. Конденсатор С1 применен малогабаритный импортный, предназначенный для работы в сети переменного тока 275 В. Вместо такого конденсатора можно применить пленочные конденсаторы на рабочее напряжение переменного тока 630 В, например, типа К73-17, К73-24. Конденсатор С2 типа К50-68, К53-14, К53-19 емкостью 22… 100 мкФ.

Германиевые диоды могут быть любые из серий Д2, Д9, Д18, Д20, ГД507. Кремниевые диоды 1N4148 можно заменить 1 N914 или отечественными из серий КД510, КД521, КД522. Сверхъяркие светодиоды RL50- CB744D синего цвета свечения имеют яркость 6000 мКд при токе 20 мА, вместо таких светодиодов можно установить любые аналогичные, например, «белые» RL50-WH744D – 8000 мКд.

Для лучшего рассеивания света, в зоне установки светодиодов, черный корпус микроамперметра окрашивают густым слоем белого лака для ногтей. Такая краска быстро сохнет и не отслаивается при повышенной влажности и перепадах температуры.

Вариант 2

Детали

Для сборки вольтметра необходимы следующие компоненты:

• микросхемы СА31162 и КР514ИД2;
• транзисторы КТ361 – 3 шт.;
• резисторы постоянные мощностью 0,125 Вт, номиналом: 1кОм – 4 шт.; 470 Ом – 7 шт.; 470 кОм – 1 шт.; 4,7 кОм – 1 шт.; 820 кОм – 1 шт.;
• переменные резисторы: 5,1 кОм (регулировка режима «предел») и 47 кОм (регулировка «установка нуля»)
• конденсаторы: 0,22 мФ – 2шт.; 6800 пФ; электролитический на 100 мФ*150 В;
• индикаторы АЛ324Б – 3 шт.

Детали можно брать б/у, с выводами достаточной длины для успешного монтажа. Транзисторы ключей подбираются с одинаковыми сопротивлениями переходов или с близкими значениями.

Подготовка платы

Детали монтируются на самодельной плате из фольгированного текстолита. Для закрепления элементов в плате высверливаются отверстия. Плату, на которой можно собрать цифровой вольтметр своими руками, можно изготовить самостоятельно. Предварительно на куске плотного картона располагаются заготовленные элементы. Выводами необходимо проткнуть картон. После этого рисуют соединяющие проводники, согласно схеме. Далее рисунок переносится на текстолит. Лаком или эмалью покрываются соединительные дорожки, после чего плату протравливают в растворе и тщательно промывают.

Раствор готовится из следующих компонентов:

• 100 мл перекиси водорода (3%);
• 30 г. (1 ст. л) лимонной кислоты;
• 5 г. (ч. л.) поваренной соли.

К сведению. В случае необходимости можно добавить воды и подогревать раствор, это поможет процессу проходить быстрее. Данная пропорция рассчитана на объём раствора, позволяющий обработать текстолит площадью 10 см2.

Как проверить светодиод мультиметром

Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».

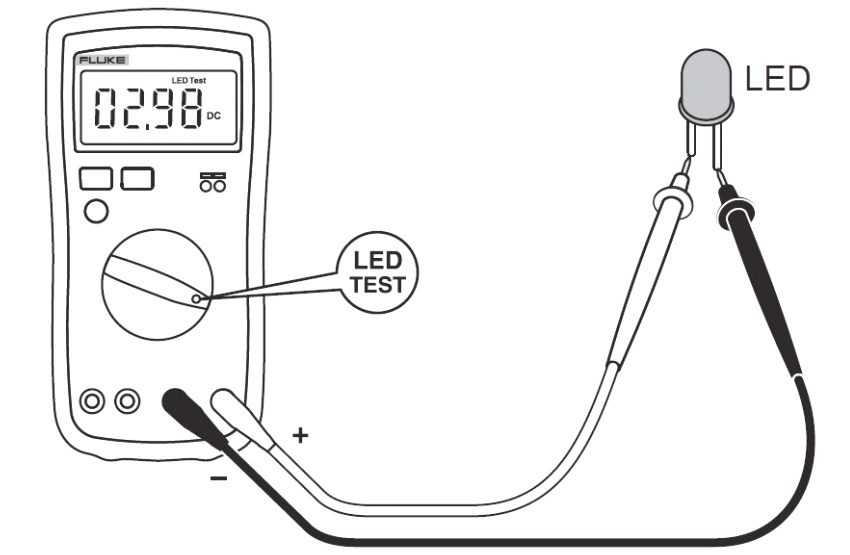

Схема проверки светодиода с помощью цифрового мультиметра

Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.

Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.

Как переделать вольтметр постоянного напряжения в переменное

Показанная на рисунке №1 схема – это вольтметр постоянного тока. Чтобы его сделать переменным или, как говорят специалисты, пульсирующим, необходимо в конструкцию установить выпрямитель, с помощью которого постоянное напряжение преобразуется в переменное. На рисунке №2 вольтметр переменного тока показан схематически.

Данная схема работает так:

• когда на левом зажиме находится положительная полуволна, то открывается диод D1, D2 в этом случае закрыт;
• напряжение проходит через амперметр к правому зажиму;
• когда положительная полуволна находится на правом конце, то D1 закрывается, и напряжение через амперметр не проходит.

В схему обязательно добавляется резистор Rд, сопротивление которого рассчитывается точно так же, как и остальные элементы. Правда, его расчетное значение делится на коэффициент, равный 2,5-3. Это в том случае, если в вольтметр устанавливается однополупериодный выпрямитель. Если используется двухполупериодный выпрямитель, то значение сопротивления делится на коэффициент: 1,25-1,5. Кстати, схема последнего изображена на рисунке №3.

Сборка и настройка

Плату помещают в подходящий по размерам корпус и закрепляют винтами. Тут же необходимо предусмотреть место для аккумулятора и установку гнезда для подзарядки. На переднюю панель выводятся клеммы подключения измерительных щупов и рабочие оси переменных резисторов. Снаружи корпуса устанавливается и индикатор показаний результатов.

Самодельный вольтметр на СА31162 в особой настройке не нуждается. Резистором R4 на приборе калибруется «ноль» при аналогичной величине Uвх. Резистором R5 калибруют пределы измерения по заранее известной величине Uвх.

Самодельная конструкция цифровых вольтметров, выполненная на качественных компонентах, не уступает заводским изделиям. Аналогичные схемы можно собрать на АЦП типа КР572ПВ2, КР572ПВ5. Вместо дешифратора на логике ТТЛ, указанного в схеме, допустимо применять детали на логике КМОП (МОП), предварительно согласовав такую сборку с микросхемой АЦП.

Руководство по изготовлению

Собрать схему с использованием светового или звукового индикатора для своего авто можно в домашних условиях. Если у вас есть опыт в электротехнике, то это задача не займет много времени. Но даже если вы никогда прежде не занимались выполнением таких работ, то в этом нет ничего сложного. Главное — это правильно соединить все элементы схемы и подключить их к бортовой сети.

Рассмотрим пример сборки индикатора для определения напряжения аккумулятора авто. Вместо десяти отдельных диодных элементов, которые отмечены на схеме, мы будем использовать цельный индикатор, поскольку он занимает не так много места.

Что понадобится?

Что приготовить перед тем, как приступить к процессу:

• сама схема, в нашем примере используется LM 3914;
• диодная планка, рассчитанная на 10 сегментов, можно использовать Kingbright DC-763HWA;
• блок питания с возможностью регулировки от 10 до 15 вольт;
• резисторы.

Этапы

Вкратце рассмотрим инструкцию по изготовлению устройства:

1. В первую очередь, печатную плату необходимо очистить от пыли. Проследите за тем, чтобы этот компонент был чистым, на нем не должно быть следов подгорания, в противном случае это может привести к неработоспособности девайса в будущем.
2. На готовой к использованию плате необходимо собрать все компоненты в соответствии с приведенной схемой. Для пропайки элементов используйте паяльник с расходными материалами. Все без исключения составляющий части девайса должны быть зафиксированы как можно более прочно. Если крепление резисторов и диодной планки будет слабым, то конструкция со временем может разболтаться в результате вибраций, соответственно, работоспособность девайса будет нарушена.
3. Для большего удобства и обеспечения более компактной сборки устройства правый резисторный элемент нужно обрезать.
4. После того, как все составляющие на плате будут установлены, осуществляется настройка системы. Для этого на плату нужно подать напряжение величиной 10.5 вольт и произвести регулировку правого подстроечника. Вам нужно добиться того, чтобы включилась первая диодная полоска на устройстве.
5. Затем на устройство нужно подать 15-вольтовое напряжение и произвести регулировку девайса таким образом, чтобы начала гореть последняя полоска на плате. Помните о том, что гореть должны не все полоски, а только одна из них.
6. Далее, вам остается только установить изготовленный девайс в любом удобном для вас месте и подключить его к бортовой сети. В частности, если вы делали девайс для определения заряда АКБ, то лучше будет подключить его на участке цепи, который соединен непосредственно с аккумулятором.
7. Чтобы удостовериться в том, что устройство функционирует правильно, вам необходимо с помощью мультиметра проверить заряд самой аккумуляторной батареи. После чего сопоставить эти цифры с делением на шкале 10-сегментного индикатора. Если заряд АКБ полный, то должна гореть последняя полоска, если средний — то диодная лампочка посредине индикатора, а если заряд минимальный — то первая лампа.

Плата для сборки устройства

Цена вопроса

Если вы хотите установить в свой автомобиль индикатор напряжения, то можно купить уже готовый цифровой девайс. Стоимость более-менее качественного устройства будет начинаться от 250 рублей. На рынке можно встретить варианты, цена которых составляет 1500 тысячи руб., но такие цифровые девайсы дополнительно оснащаются разными регуляторами, к примеру, температуры в салоне.

Определение мощности

Значение рабочей мощности светодиода необходима для его правильного подключения в рабочую схему любого прибора. Многие сталкиваются с проблемой, как узнать мощность светодиода без маркировки на корпусе или упаковки. Есть 2 способа определения этого параметра.

Визуально

Светодиоды производятся различных размеров и цветов. По цвету и размеру можно узнать мощность этой детали:

1. Маленькие инфракрасные работают от напряжения в 20 мА, при мощности менее 2 Ватт.
2. Красные обладают рабочим напряжением до 15 мА при мощности до 1.7 Вт.
3. Маленькие желтые обладают мощностью до 2.2 Вт.
4. Зеленые от 1.9 до 3.6 Вт.
5. Голубые от 2.5 до 3.6 Вт.
6. Фиолетовые от 2.5 до 4 Вт.
7. Большие желтые работают от напряжения до 300 мА, обладают мощностью 2.2 Ватт, при радиаторном охлаждении.
8. Большие белые или розовые потребляют напряжение до 20 мА, при мощности до 3.6 Ватт.

Определить размер светодиода можно обычным штангенциркулем. Маленькими считаются детали от 3 до 10 мм.

Мультиметром

Определить мощность светодиода мультиметром не составит труда, если подключить все компоненты согласно схеме. Далее потребуется:

1. Найти катод светодиода и подсоединить к нему один конец резистора 500 Ом.
2. К аноду подключить «+» выход с блока питания.
3. «Минус» от блока питания подключить ко второму концу резистора.

Для этой схемы потребуется блок питания с регулятором подачи напряжения. Далее:

1. При помощи регулятора поднять напряжение и замерить его до и после проверяемого элемента. Оно должно быть одинаковым.
2. Снова поднять и замерить напряжение.
3. Повторять регулировку и замер напряжения до момента появления разницы.
4. На этом моменте необходимо запомнить последнее значения в вольтах.
5. Сменить резистор 500 Ом на схожий элемент с сопротивлением в 10 Ом.
6. Поднять напряжение до рассчитанного значения.
7. Переключить мультиметр в режим амперметра.
8. Замерить мощность.

Данный способ не требует выпаивания из схемы, если светодиод уже подключен в цепь. Главное правильно определить полярность подключения.

Вольтметр автомобильный на микросхеме К1003ПП1

Данная схема вольтметра для автомобиля построена на микросхеме К1003ПП1 и позволяет отслеживать напряжение бортовой сети по свечению 3 светодиодов:

• При напряжении менее 11 вольт горит светодиод HL1
• При напряжении 11,1…14,4 вольт горит светодиод HL2
• При напряжении более 14,6 вольт горит светодиод HL3

Настройка. После подачи на вход напряжения от любого блока питания (11,1…14,4В), переменным резистором R4 необходимо добиться свечения светодиода HL2.

Данный раздел посвящен радиоэлектронным устройствам для автомобиля. Здесь вы найдете большое количество схем: цифровые тахометры, приборы установки УОЗ, схемы электронного зажигания, зарядных устройств для аккумулятора, схемы электропроводок различных отечественных авто и множество других электронных приборов. Также, приглашаем всех в форум по автомобильной электронике, где на ваши вопросы постараются ответить грамотные специалисты и участники форума.

Как изготовить эвуковой пробник электрика своими руками?

У некоторых запасливых любителей в «арсенале» можно найти множество полезных вещей, в том числе и наушник (капсюль) для телефона ТК-67-НТ.

На базе такой детали может быть собран несложный звуковой пробник.

В первую очередь нужно разобрать телефонный капсюль и отсоединить катушки друг от друга. Это нужно для того, чтобы освободить их выводы. Элементы размещаются в наушнике под звуковой мембраной, около катушек. После сборки электрической цепи мы получим вполне рабочий определитель со звуковой индикацией, который возможно применять, к примеру, в целях проверки дорожек печатных схем на взаимное перемыкание.

База такого пробника – электрогенератор с индуктивной противоположной взаимосвязью, основными деталями которого является телефон и транзистор малой мощности (лучше всего германиевый). Если такого транзистора у вас нет, то можно воспользоваться другим, обладающим проводимостью N-P-N, однако в этом случае полярность включения источника электропитания следует поменять. Если включить генератор не получается, выводы одной (любой) катушки нужно поменять между собой местами.

Увеличить громкость звука можно, выбрав частоту электрогенератора таким образом, чтобы она была максимально приближена к резонансной частоте наушника. Для этого мембрану и сердечник нужно расположить на соответствующем расстоянии, изменяя интервал между ними до получения нужного результата. Теперь вы знаете, как сделать индикатор напряжения на базе телефонного наушника.

Наглядно изготовление и использование простейшего пробника напряжения на видео:

Амперметр. Измерение силы тока — видео

Водители легковых и грузовых автомобилей интересуются, как подключить амперметр и вольтметр в машине. Необходимость установки этих индикаторов объясняется желанием иметь полный контроль над состоянием аккумуляторной батареи и генераторной установки. Большинство современных машин и ранее выпущенных не имеют таких индикаторов установленных заводом изготовителем. Правда, в автомобилях с бортовыми компьютерами, имеется возможность контроля напряжения в цепях машины, в остальных моделях установкой приборов занимаются владельцы.

Как подключить амперметр и вольтметр в машине особенно интересен для владельцев авто с пробегом, так как многие узлы и агрегаты, в том числе и генераторная установка, уже порядком поизносились, поэтому могут работать с нарушениями. Контрольная лампа сигнализирует только об отсутствии бортового напряжения, а этого явно недостаточно. Так, например, если вовремя не заметить повышенное напряжение зарядки аккумулятора, это может привести к выходу его из строя.

О выполняемых функциях этих указателей

Каждый контрольный или измерительный прибор, установленный в панели приборов машины, информирует водителя о работоспособности определённой системы автомобиля. Это позволяет эксплуатировать машину без ущерба для её технического состояния. Однако система электроснабжения многих автомобилей лишена возможности для такого контроля. Владельцы машин пытаются самостоятельно решить такие проблемы установкой амперметра или вольтметра, а некоторые владельцы устанавливают оба этих указателя.

Амперметр, установленный в электрическую цепь, будет показывать потребляемый системой электрический ток. По этим данным можно судить о процессе зарядки аккумулятора и своевременно выявить и устранить возникшие проблемы. Вольтметр также позволяет держать этот процесс под контролем водителя, чем повышается срок службы электрооборудования. Вот основные причины установки этих приборов на автомобиль.

Какие изделия используют?

Некоторое время назад найти и установить такой прибор, было большой проблемой. Автолюбители устанавливали на свои машины амперметры от грузовых автомобилей, а те водители, которые были на «вы» с радиоэлектроникой, сами подбирали измерительные приборы. Первыми отечественными машинами, у которых вольтметр занял своё постоянное место на приборном щитке, была ВАЗ 2105, а несколько позже они появились и на других моделях.

Сегодня такой проблемы не существует, так как имеется большой выбор таких изделий в торговых сетях. Можно установить в панель электронные часы, которые одновременно с текущим временем показывают напряжение бортовой сети. Встречаются электронные тахометры, которые после нажатия нужной кнопки выполняют функции вольтметра. Такие устройства особых проблем не вызывают у владельцев.

Также сегодня в продаже имеются автомобильные амперметры и вольтметры, а отдельные водители самостоятельно подгоняют приборы, которые применяют в радиоэлектронных устройствах. Установка таких указателей сопряжена с некоторыми трудностями, так как нужно подбирать шунты к ним, производить калибровку или изготовление новых шкал. Поэтому на этом останавливаться не будем.

Как установить такие индикаторы? Будем считать, что вам удалось приобрести амперметр или вольтметр предназначенные для применения в автомобилях, теперь рассмотрим процесс их установки. Следует напомнить особенности подключения их в электрические цепи.

Амперметр подключается только последовательно между источником тока и потребителями, при этом обязательно соблюдается полярность подключения, плюс от источника к плюсу прибора и так далее. Вольтметр подключается только параллельно к источнику питания, также при соблюдении полярности.

Подключаем амперметр

Начнём с того, что работу можно начинать только после отключения аккумулятора. Через это устройство протекает значительный ток, поэтому нужно подобрать провода соответствующего сечения. Его следует подключить в разрыв провода, который подаёт питание на замок зажигания. На концы проводов следует установить и обжать клещами наконечники, в противном случае из-за плохого контакта будет происходить нагрев места соединения.

После установки проводов следует проверить правильность подключения. Для этого следует включить нагрузку, например ближний или дальний свет. Амперметр должен показать разряд, если он покажет противоположное значение, тогда следует поменять провода подключения местами. Далее следует запустить двигатель и убедиться в том, что происходит зарядка аккумуляторной батареи.

Налаживание

В общем-то оно совсем несложное. Начнем с вольтметра. Сначала замкнем между собой выводы 10 и 11 D1, и подстройкой R4 выставим нулевые показания. Затем, убираем перемычку, замыкающую выводы 11-10 и подключаем к клеммам «нагрузка» образцовый прибор, например, мультиметр.

Регулируя напряжение на выходе источника, резистором R5 настраиваем калибровку прибора так, чтобы его показания совпадали с показаниями мультиметра. Далее, налаживаем амперметр. Сначала, не подключая нагрузку, регулировкой резистора R5 устанавливаем его показания на ноль. Теперь потребуется постоянный резистор сопротивлением 20 От и мощностью не ниже 5W.

Устанавливаем на блоке питания напряжение 10V и подключаем этот резистор в качестве нагрузки. Подстраиваем R5 так чтобы амперметр показал 0,50 А.

Можно выполнить калибровку и по образцовому амперметру, но мне показалось удобнее с резистором, хотя конечно на качество калибровки очень влияет погрешность сопротивления резистора.

По этой же схеме можно сделать и автомобильный вольтметр. Схема такого прибора показана на рисунке 4. Схема от показанной на рисунке 1 отличается только входом и схемой питания. Этот прибор теперь питается от измеряемого напряжения, то есть, измеряет напряжение, поступающее на него как питающее.

Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает на вход микросхемы D1. Параметры этого делителя такие же как в схеме на рисунке 1, то есть для измерения в пределах 0. 99.9V.

Но в автомобиле напряжение редко бывает более 18V (больше 14,5V уже неисправность). И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Поэтому прибор реально работает в интервале 7. 16V. Питание 5V формируется из того же источника, с помощью стабилизатора А1.

Упрощенная схема кодоимпульсного вольтметра-амперметра

Цифровой вольтметр-амперметр постоянного тока схематически можно представить в виде взаимодействующих элементов электрической цепи. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Таким образом, прецизионный делитель связан с прибором сравнения.

В свою очередь, механизмы цифрового отсчета показывают сопротивление электрической цепи. Далее управляющие устройства способны напрямую взаимодействовать с входным прибором и проводить сравнения показателей напряжения сети. Наиболее просто процесс измерения можно представить в виде весов. При этом в системе часто бывают сбои. Связаны они по большей мере из-за неправильного сравнения.

Последовательное подключение светодиодов

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Падение напряжения – это уровень напряжения, которое светоизлучающий диод преобразует в световую энергию (свечение).

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему последовательного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

1. Недостатки последовательного подключения:
2. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема.
3. Для питания большого количества led нужен источник с высоким напряжением.

Сборка лампового вольтметра

Такое устройство предназначено для замера высокочастотного напряжения внутри контура. В домашних условиях можно изготовить простой вольтметр для замера высокочастотных показателей, однако такое устройство будет сильно отличаться от заводских приборов. С помощью такого аппарата невозможно измерить переменные напряжения, что связано со спецификой конструкции. При правильной сборке и измерениях в допустимых пределах, погрешность устройства составляет около 1%.

Для сборки потребуются:

• диодный детектор;
• измерительный мост с лампой Л2;
• сигнальная лампа;
• переключатель;
• усилитель постоянного тока;
• гальванометр;
• корректирующая цепь.

Пределы измерения лампового вольтметра варьируется в зависимости от номинального сопротивления резисторов, указанных на схеме R1-R11. Данный вариант вольтметра считается наиболее сложным для самостоятельного изготовления, так как при сборке требуется выполнение точных расчетов с учетом характеристик диодного детектора.

Детали

Пожалуй, самое труднодоставаемое — это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.
