Выполняем ремонт
Рис. 4. Радиоприемник Стрела, вид внутри
Итак, сняв заднюю крышку я увидел немного пыли и немножко паутины, никакой ржавчины — это говорит о том что аппарат сохранялся в достаточно чистом месте с нормальной влажностью и за 50 лет все ОК. Сразу в глаза бросилось отсутствие лампы-выпрямительного кенотрона, хотя найти ее я смогу если не на базаре так в интернете можно будет заказать на каком-то форуме со старым хламом. Динамик подключен к разделительному трансформатору и блокировочному конденсатору. Кроме этого на шасси размещен конденсатор переменной емкости (КПЕ), который служит для настройки на нужную частоту, а также интересные цилиндрические блочки между ламп с заклеенными отверстиями.
Рис. 5. Двухжильный проводник питания 220В не прошел испытания временем
Провод для подключения питания при небольшом изгибе просто ломается, понятно что эту «древнюю лапшу» нужно срочно менять, лучше не рисковать на такой проводник подавать 220В.
Рис. 6. Схема приемника собрана навесным монтажом (кликните для увеличения)
Конденсаторы и резисторы смонтированы на общей панели из гетинакса, а катушки размещены возле контактов кнопочного переключателя диапазонов. Справа я заметил замотанные матерчатой изолентой черные диоды, я сразу понял что это диодный мост — замена лампы-кенотрона, которой не хватает))
Хорошо, лампу уже не нужно искать, продолжаем осмотр. Я заметил возле катушек индуктивности очень интересные элементы, которые представляют из себя тонкий проводник(диаметром 0.2-0.3мм) намотанный на кусочек толстого проводника (диаметром 1-2мм), причем один из концов намотанного проводника никуда не подключен…что же это может быть такое:
Рис. 7. Интересный радиоэлектронный компонент, что же это такое? (кликните для увеличения)
Достаточно быстро, не подглядывая в схему, я догадался что это КОНДЕНСАТОР с очень низкой емкостью, который можно точно подстроить отматывая и наматывая витки тоненького провода. Очень интересное решение, таким образом можно сделать самодельный конденсатор на несколько пикофарад (пФ).
Провод питания с вилкой долго искать не пришлось, взял его из нерабочего китайского касетника.
Рис. 8. Новый кабель питания для радиоприемника
Между лампами размещены интересные цилиндрические блочки с красными заклейками из бумаги — вытянув фиксатор и сняв экран я увидел платку с катушечками и трубчастыми конденсаторами, это входные контуры радиоприемника скрытые под цилиндрическим экраном из алюминия.
Рис. 9. Блок катушек и трубчатых конденсаторов входного контура приемника
Ну что ж, пробуем подключать приемник, шнур питания припаял и закрепил, шасси вытащил наружу для отладки:
Рис. 10. Шасси приемника, вытащено наружу из корпуса
Рис. 11. Питание подано, Сер! Лампы в разогреве.
После включения питания я начал ожидать разогрева ламп, после разогрева спустя еще несколько секунд я услышал шипение в динамике — Урааа, заработало!Покрутив ручку настройки КПЕ я поймал станцию «Голос России» и еще несколько мощных станций. Немножко растянув антенну количество принимаемых станций увеличилось. Заземление я не подключал, хотя думаю что с ним прием стал би еще лучше.
Достаточно сильно греется лампа 6П14П(крайняя справа), которая стоит в усилителе низкой частоты, оно и не удивительно)
Рис. 11. Динамик и трансформатор приемника.
На шкале приемника я заметил небольшие гнезда под лампочки, раньше была подсветка шкалы. Тестером измерил напряжение на гнездах — порядка 6В. Нужно лампочки на 6.3В, поискав в хламе я нашел пакет с разными микролампочками на разное напряжение, повезло — 2 из них оказались на 6.3В!
Рис. 12. Миниатюрные лампочки на разное напряжение
Устанавливаем лампочки на свои места…
Рис. 13. Подсветка шкалы радиоприемника на двух лампочках
Рис. 14. Подсветка шкалы приемника в действии
Рис. 15. Intel Pentium III, Geforce 8800 GPU, лампа 6П14П — более 50 лет эволюции
Немного очистив от пыли и паутинки все можно собрать обратно и отдать в добрые руки моей бабушки.
Рис. 15. Все собрал, все работает!
Принцип работы радиоприёмников
В самом общем виде радиоприёмники СССР работали по следующей схеме:
- Из-за колебаний электромагнитного поля в антенне появляется переменный ток.
- Колебания фильтруются (селективность) для отделения информации от помех, т. е. из сигнала выделяется его важная составляющая.
- Полученный сигнал преобразуется в звук (в случае радиоприёмников).
По схожему принципу появляется изображение на телевизоре, передаются цифровые данные, работает радиоуправляемая техника (детские вертолёты, машинки).
Первый приёмник был больше похож на стеклянную трубку с двумя электродами и опилками внутри. Работа осуществлялась по принципу действия зарядов на металлический порошок. Приёмник обладал огромным по современным меркам сопротивлением (до 1000 Ом) из-за того, что опилки плохо контактировали между собой, и часть заряда проскакивала в воздушное пространство, где рассеивалась. Со временем эти опилки были заменены колебательным контуром и транзисторами для сохранения и передачи энергии.
В зависимости от индивидуальной схемы приёмника сигнал в нём может проходить дополнительную фильтрацию по амплитуде и частоте, усиление, оцифровку для дальнейшей программной обработки и т. д. Простая схема радиоприёмника предусматривает единичную обработку сигнала.
Супергетеродин
Супергетеродинный приемник, в отличие от приемника прямого усиления, предполагает преобразование принимаемого сигнала в промежуточную частоту, на которой выполняется селекция. Такое решение позволяет сократить количество перестраиваемых элементов, что значительно облегчает задачу.
Блок-схема типичного гетеродинного приемника
На схеме хорошо видно, что принимаемый сигнал усиливается и поступает в смеситель, туда же подается выход с гетеродина (вспомогательного генератора). В результате сигнал смесителя содержит биения, частота которых равна разности принимаемого сигнала и сигнала гетеродина. Из смесителя поток попадает в полосовой фильтр, который выделяет сигнал промежуточной частоты.
Именно в этом месте выполняется селекция. Далее промежуточная частота усиливается и поступает в детектор, выделяющий аудиосигнал. Последний преобразовывается УНЧ и подается на динамик или наушники. Схема в целом достаточно сложная, но зато она выигрывает с точки зрения стабильности работы.
Можно ли в этой схеме что-нибудь упростить? Да, можно! Если сделать промежуточную частоту достаточно низкой (~200 кГц), то полосовой фильтр можно заменить фильтром низких частот, что существенно упрощает конструкцию (собственно, так работает микросхема К174ХА34). А еще упростить схему можно? Конечно! Можно совместить смеситель с гетеродином, подобные приемники еще называют автодинами.
Ламповые модели высокой частоты
Самодельные ламповые КВ приемники высокой частоты включают в себя контактные преобразователи и датчики с низкой проводимостью. Некоторые специалисты положительно отзываются о данных устройствах. В первую очередь они отмечают возможность подключения трансиверов. Триггеры под модификации подходят контроллерного типа. Наиболее часто встречаются устройства с полупроводниковыми резисторами.
Если рассматривать стандартную схему, то компаратор имеется регулируемого типа. Резисторы на выходе устанавливаются с емкостью не менее 3.4 пФ. Проводимость при этом не опускается ниже отметки 5 мк. Регуляторы устанавливаются на три или четыре канала. В большинстве приемников используется только один фазовый фильтр.
Схемы регенеративных КВ радиоприемников (5-15МГц, 3-22МГц)
В лаборатории Центрального радиоклуба был разработан вариант простого супергетеродинного приемника начинающего коротковолновика, который не требует каких-либо дефицитных деталей, сравнительно прост по схеме, имеет удовлетворительную чувствительность н избирательность н практически не вызывает затруднений при налаживании. Приемник перекрывает все любительские КВ диапазоны н предназначен для приема радиостанций, работающих телефоном н телеграфом, Чувствительность приемника на краях диапазонов прн приеме радиостанций, работающих в телефонном режиме на частотах 3,5—3,65; 7—7,1; 14—14,35; 21—21,45 и 28—29,1 Мгц, соответственно равна 5—4; 4—10; 10—6; 3—4 н 4—4 мкв. В телеграфном режиме чувствительность приемника на всех диапазонах равна 1,5 мкв. Выходное напряжение на высокоомных телефонах 1,2 в.
Двухдиапазонный связной приемник
Рейтинг: 5 / 5
- Подробности
- Категория: любительский кв диапазон
- Опубликовано: 29.04.2018 08:10
- Просмотров: 4502
Здесь представлен еще один вариант КВ-приемника на диапазоны 20 и 80 метров. Приемник рассчитан на прием CW/SSB радиостанций в диапазонах 20 и 80 метров. Его отличительная особенность в том, что переключение диапазонов происходит только во входных контурах. При этом используется один общий приемный тракт, частота гетеродина которого перестраивается в пределах 8,5-9,35 МГц независимо от выбранного диапазона. При том что промежуточная частота 5 МГц, получается что при приеме диапазона 80 метров частота гетеродина выше входной на значение ПЧ, а при приеме в диапазоне 20 метров, -соответственно ниже. Поэтому, в обоих диапазонах работает один и тот же тракт ВЧ-ПЧ, а выбор диапазона зависит от настройки входного фильтра.
Как сделать ламповый радиоприёмник
С появлением транзисторов и интегральных микросхем ламповые конструкции были, на некоторое время, забыты. Сейчас радиолюбители всё чаще обращаются к электронным лампам в своих конструкциях. Самодельный ламповый радиоприёмник УКВ диапазона можно собрать на одной лампе. В схеме используется принцип сверхрегенератора. В таких устройствах применяется небольшое количество радиодеталей. Они обладают высокой чувствительностью. Недостатком сверхрегенеративных приёмников является шум в динамиках, при отсутствии полезного сигнала.
УКВ приёмник собран на пальчиковом пентоде 6Ж5П. В качестве источника питания используется мостовой выпрямитель, обеспечивающий 100-120 В постоянного напряжения. Все конденсаторы, кроме переходного, керамические. Катушка L содержит 4 витка медного провода диаметром 1 мм. Лучше всего использовать посеребрённый или лужёный провод. Обычно питание накалов ламп осуществляется от переменного напряжения 6,3 В, но в данном случае, для уменьшения фона переменного тока, применяется постоянное напряжение от отдельного выпрямителя.
Полная схема УКВ-ЧМ приёмника с усилителем низкой частоты. В зависимости от типа выходного трансформатора в устройстве можно использовать высокоомный наушник или динамик 4-8 Ом.
В цепи питания сеток ламп стоит электролитический конденсатор 50,0 мкф на 200 В. Переменный резистор в цепи управляющей сетки выходной лампы регулирует громкость сигнала.
Вступление
Прошло немало времени и теперь этот приемник не включить в розетку, поскольку проводники потеряли свою гибкость и при изгибе просто ломаются да и внутри непонятно что уже творится. Я взялся исправить эту ситуацию…
Принеся этот аппарат к себе домой я бросился в интернет на поиски описания и схемы данного лампового приемника. Радиоприемник представляет собой трехламповый супергетеродин, который рассчитан на прием радиостанций в средневолновом(СВ) и длинноволновом(ДВ) диапазоне. Да-да, именно СВ-ДВ, ни о каких УКВ и FM диапазонах тогда и речи даже не было, высокочастотные диапазоны еще не были покорены настолько чтобы массово производить радиоприемники, высокочастотные контуры(катушки+конденсаторы) были трудны в изготовлении и использовании.
В завершение
На закуску представляю краткое видео его работы:
Пост вышел в виде истории с картинками, надеюсь что получилось увлекательно.
Долгое время радиоприёмники возглавляли список самых значимых изобретений человечества. Первые такие устройства сейчас реконструированы и изменены под современный лад, однако в схеме их сборки мало что поменялось — та же антенна, то же заземление и колебательный контур для отсеивания ненужного сигнала. Бесспорно, схемы сильно усложнились со времён создателя радио — Попова. Его последователями были разработаны транзисторы и микросхемы для воспроизведения более качественного и энергозатратного сигнала.
Первая радиосвязь на СВ
В общем, после серии испытаний, построили мы тогда второй передатчик по отработанным эскизам и схеме. Он отличался от первого лампой 6п15п в модуляторе, силовым трансформатором и некоторыми конструктивными мелочами. Добившись совпадения частот — провели первую радиосвязь. Поприветствовали друг друга в эфире и стали по очереди орать как идиоты в микрофоны «рас – рас, рас два три, как слышно прием». По научному – «регулировка глубины модуляции» называется : -) . И почему-то, тогда нам было пофиг, что сидим мы на вещательном СВ диапазоне и средь бела дня крякаем как дураки «на всю ивановскую» из своих пятиэтажек. Два не пуганных идиота : -) . Сейчас бы я себе такого конечно не позволил. Но тогда, — это было круто!
Вся эта возня с постройкой и испытанием передатчика, вместе с частыми перерывами заняла времени — наверно около года.
Позывной моего передатчика был «Орион», позывной передатчика друга – «Импульс». В дальнейшем мы крутили музыку после 12 ночи. Разговоры «за жизнь» не вели, по тому, как и так каждый день тынялист в техникуме.
Что ещё слышно в радиоэфире? Радиовещание на КВ (DXing)
Данная публикация дополняет цикл статей «Что слышно в радиоэфире?» темой о радиовещании на коротких волнах. Массовое радиолюбительское движение в нашей стране началось со сборки простейших радиоприёмников для прослушивания передач вещательных радиостанций. Впервые конструкция детекторного приёмника была опубликована в журнале «Радиолюбитель», №7, 1924 г. Массовое радиовещание в СССР началось в 1922 году на «волне три тысячи метров» (частота 100 kHz, диапазон ДВ) передатчиком мощностью 12 kW радиостанции им. Коминтерна (позывной RDW). Постепенно радиовещанием охватывается диапазон СВ, а затем в конце 20-х начале 30-х начинает развиваться вещание на КВ, в том числе и на иностранных языках (иновещание). Иновещание на КВ достигло своего расцвета во времена «холодной войны» как один из эффективных инструментов идеологической борьбы и пропаганды. После падения «железного занавеса» русскоязычное вещание на КВ большей частью имеет новостной, культурный и проповеднический характер.
Регулированием международного радиовещания на КВ занимается неправительственная некоммерческая ассоциация HFCC. Дважды в год на конференциях HFCC утверждается распределение частот и времени вещания. Базы данных доступны к скачиванию с сайта. К действующей базе данных есть интерактивный доступ. С 31.03.2019 наступил летний сезон A19. Зимний сезон B19 начнётся 27.10.2019 и будет продолжаться до 29.03.2020.
В Перми выбор радиопрограмм для прослушивания в диапазоне КВ небогатый. В светлое время суток на всех вещательных диапазонах коротких волн можно принять не более двух-трёх, а в тёмное – десяток радиостанций летом или пару десятков зимой.
Для приёма я использую достаточно «бюджетное» оборудование:
1. Вещательный радиоприёмник Tecsun PL-380. 2. Связной радиоприёмник SoftRock Ensemble II RX и HDSDR v.2.70
На фотографии выше Tecsun PL-380 настроен на частоту 11875 kHz (диапазон 25 м). Вещание ведётся на русском языке. Тема передачи: китайская культура. Из БД HFCC в текстовом формате узнаём, что это Международное радио Китая, передатчик находится в Урумчи, мощность передатчика 500 kW, антенна излучает по азимуту 308 градусов.
Настраиваем SoftRock Ensemble II RX и HDSDR v.2.70 на частоту 11875 kHz:
По кнопке FreqMgr входим в Диспетчер частот и находим радиостанцию в БД EiBi:
По заявлению HFCC их база содержит данные о 85% международного вещания на КВ, а в неохваченные 15% входит локальное вещание в странах Африки и Латинской Америки, которому не требуется международное регулирование. Это не всегда устраивает энтузиастов радиоприёма, и они выпускают свои, дополненные, базы данных. База данных EiBi – одна из них.
Приём сигналов вещательных радиостанций называется DXing. Суть явления
: радиослушатель посылает на радиостанцию рапорт о принятой передаче, а администрация радиостанции в ответ высылает карточку-квитанцию (QSL) в подтверждение приёма радиослушателем сигнала этой радиостанции. Пример QSL-карточки можно посмотреть здесь.
Редакции вещания рассматривают рапорты как важный элемент обратной связи. Например, несколько лет назад из интервью с редактором русской службы вещания Международного радио Тайваня я узнал, что первые две недели вещания на русском языке у них было ощущение «общения в пустоту», пока они не получили рапорт от радиолюбителя из России. С тех пор редакция русского вещания RTI старается высылать QSL каждому написавшему.
«Порог вхождения» в DXing невысок: достаточно иметь вещательный приёмник. Энтузиасты общаются на форумах и конференциях, где обмениваются информацией о принятых радиостанциях, адресами QSL-бюро, анонсами вещания. Также энтузиастами регулярно выпускаются тематические справочники и бюллетени. В качестве примера DX-клуба можно привести Новосибирский DX сайт.
Краткие итоги
Приём передач вещательных радиостанций был и остаётся важным направлением радиолюбительского движения. В современном мире иновещание на КВ служит не столько идеологии, сколько целям диалога культур. Увлечение приёмом передач вещательных станций не требует серьёзных финансовых вложений, получения лицензий и подтверждения квалификации.
Автор публикации не является энтузиастом DXing, но активно поддерживает всё, что сближает людей и способствует диалогу между ними.
12Ж1Л
В триоде Мю-20 ; S-2,5mA/V ; Ri-8k
EL34
Для раздумий; внутреннее сопротивление EL34 в триодном вкл. порядка 1,2к, УЛ — 7-8к, пентод — 16-18к.
Sapienti sat.
Гэгэн
Для ламп 6С3П в ФИ:
Ea-380V, Ua-145V, Ia-12mA, Ra-18k, Uk-1,5V, Rk общ-620 Ом.
———————————————
6С4С
Пример для 6С4С.
при 2,5к по 2й гармонике 4% третьей 0,1%, выходная мощность 2,85Вт
при 2,8к по 2й гармонике 3,75%, третьей 0%, выходная мощность 2,7Вт
при 3к по 2й гармонике 3,5%, третьей 0%, выходная мощность 2,6Вт
При 3,2к по 2й гармонике 3,4% третьей 0% выходноы мощность 2,5Вт
При 3,5к по 2й гармонике 3,3%, третьей 0,1%, выходная мощность 2,4Вт
при 4к по 2й гармонике 3%, третьей 0,2%, выходная мощность 2,2Вт
при 6к по 2й гармонике 2,4% третьей 0,25%, выходная мощность 1,75вт
При 8к по 2й гармонике 2% третьей 0,3%, выходная мощность 1,3Вт.
При 10к по 2й гармонике 1,8% Третьей 0,33% выходная мощность 1,1Вт
6П36С
4,5к — внутреннее сопротивление 6П36С в ТЕТРОДНОМ ВКЛ. В ТРИОДНОМ порядка 0,65к
Выходное сопротивление SRPP каскада на лампах 6П36 в триодном вкл ~ 180 Ом.
Наибольшая выходная мощность при Rn=2*Rвых = 350-400 Ом.
Комфортная при Rn=3*Rвых. (Ra -600 Om)
Гэгэн
6Ф5П (мю триода — 70), 6Ф4П (65), 6Ф3П (75)
6Ф3П Ктр=31. (Ra=8КОм/8Ом, или 4КОм/4Ома)
——————————————————————————-
SE Трансформатор на железе ОСМ1-0,16
———————————————
Лaмпы in triod: 6Ф3/5П, 6П18/43П, 6П13C/31C/41C, 6LR8, 6KY8.
>> Железо ШЛ32 х 40. Окно 55х19
>> Габариты намотки примерно 49 х 15
Ra-5k, Rn-8 Ohm.
Первичная обмотка
Провод 0,25, в изоляции — 0,3
К-во витков в слое 155
Коэффициент заполнения — 0,95.
к-во слоёв и секций — 4-5-5-4
общее к-во слоёв — 18, витков — 2790
Коэффициент трансформации 24
Вторичная обмотка — 122 витка
Провод 0,7, в изоляции 0,75 в секции два слоя по 61 виток.
Количество секций — 3, соединение параллельное
Порядок намотки 1-2-1-2-1-2-1
Габарит намотки
0,3*18=5,4
0,75*6=4,5
Бумага 20*0,05=1
Общ — 11
Коэффициент вспучивания 1,3.
Высота намотки 11*1,3=14,3 при габарите 15мМ.
Зазор
0,1мМ при токе 50мА
0,12мМ 60мА.
0,15мМ до 80мА
===============
6Э5П
Зелёная нагр. прямая — 1,8Вт
Синяя нагр прямая — 1,5Вт.
Лиловая нагр. прямая — 1,2Вт.
Без учёта КПД однотактного выходного трансформатора.
Для 6Э5П в тетродном вкл, Ri=8k, рабочая точка; Ua=160V, Ug2=150V, Ia=50mA, Ug1=-1,75V; Ra=3k.
Коэффициент динамич усиления ~60.
Если трансформатор 1:1, нагрузка вторички — 2,7-3к, если 1:0,5 — 1,35-1,5к.
При нормальном трансе такой каскад вполне линеен по АЧХ
Параллельно первичке никакого доп. резистора не нужно, разве что, на всяк. случай цепь Цобеля 10к — 3-5нФ. (Гэгэн)
6Ф1П
Историческая справка
7 мая 1895 года считается днём рождения радиоприёмника. В этот день российский учёный А. С. Попов продемонстрировал свой аппарат на заседании Русского физико-химического общества.
В 1899 году была построена первая линия радиосвязи длиной 45 км между и городом Котка. Во время Первой мировой войны получили распространение приёмник прямого усиления и электронные лампы. Во время военных действий наличие радио оказалось стратегически необходимым.
В 1918 году одновременно во Франции, Германии и США учёными Л. Левви, Л. Шоттки и Э. Армстронгом был разработан метод супергетеродинного приёма, но из-за слабых электронных ламп широкое распространение этот принцип получил только в 1930-х годах.
Транзисторные устройства появились и развивались в 50-х и 60-х годах. Первый широко используемый радиоприёмник на четырёх транзисторах Regency TR-1 был создан немецким физиком Гербертом Матаре при поддержке промышленника Якоба Михаэля. Он поступил в продажу в США в 1954 году. Все старые радиоприёмники работали на транзисторах.
В 70-х начинается изучение и внедрение интегральных микросхем. Сейчас приёмники развиваются с помощью большой интеграции узлов и цифровой обработки сигналов.
Приемники КВ диапазона
Коротковолновый приемник прямого усиления на двух транзисторах и микросхеме Приемники прямого усиления были очень популярны у радиолюбителей до90-х годов, когда было много радиовещательных станций на средних и длинных волнах. Потом уже не так, — весь интерес перешел на УКВ-диапазон, а там схема прямого усиления не так эффективна. Сейчас из AM диапазонов интерес может …
2 1743 0
КВ приемник прямого преобразования на 80 метров на полевом транзисторе КП327
Приемник предназначен для приема любительских радиостанций с SSB или CW модуляцией, работающих в диапазоне 80М. Но, изменив параметры входного и гетеродинного контуров, его можно настроить на прием в любом другом радиолюбительском КВ-диапазоне. Главная особенность этого приемника в том, что его …
1 1654 0
Схема KB-приемника с транзисторным детектором для приема вещательных радиостанций
Важное преимущество КВ-диапазона -это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю Землю
Именно поэтому на КВ-диапазоне возможен очень дальний прием даже на совсем несложный радиоприемник …
1 2239 0
Регенеративный KB-приёмник на диапазон частот от 3 до 13 МГц
Схема самодельного регенеративного КВ радиоприемника на диапазон частот от 3 до 13 МГц, выполнен на транзисторах MPF102, 2N2222 и микросхеме LM386. Пик эпохи регенеративных приёмников в профессиональной и любительской радиоаппаратуре приходится на конец 20-х или начало 30-х годов прошлого века …
2 2538 0

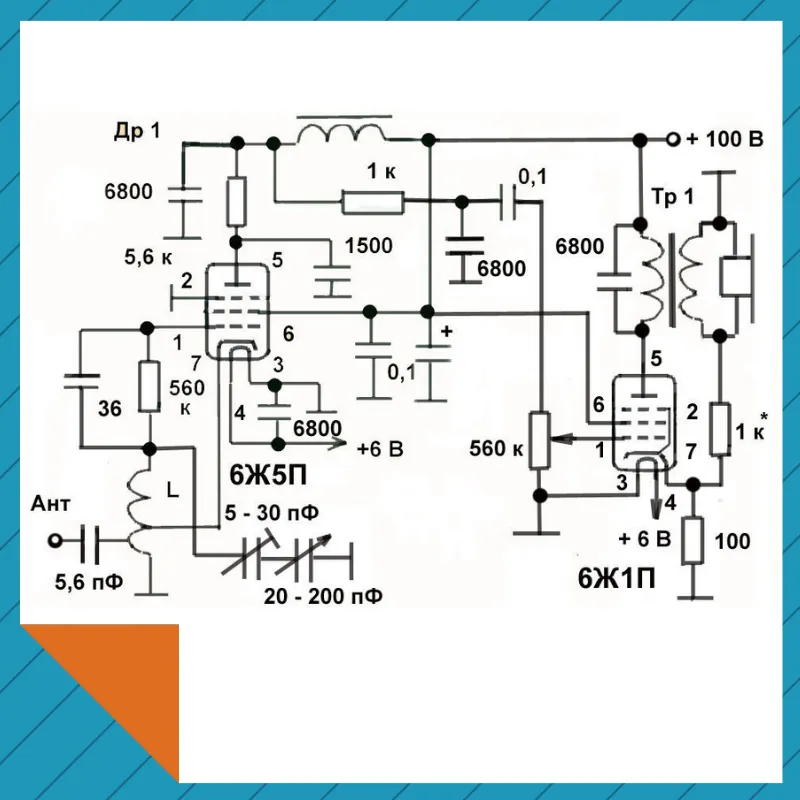

Самодельный КВ регенератор на лампах 6Ж5П и 6Ф1П (41м)
Тема ламповых КВ регенераторов на вещательные диапазоны в сети имеет место быть среди широкой аудитории радиолюбителей. Несмотря на то, что этой технологии приема уже добрых несколько десятков лет, такие конструкции вполне себе актуальны по настоящее время. Не претендуя на оригинальность хочу внести свою лепту в виде простого регенератора на диапазон 41м. В приемнике всего две лампы и необходимый минимум деталей.
3 2552 5
Приемник и передатчик данных на частоте 27 МГц (КТ3102, КТ3107)
Радиоканал предназначен для радиоуправления или передачи данных на небольшое расстояние 10-100 метров в зависимости от условий. Схема передатчика показана на рисунке 1 Генератор выполнен на транзисторе VT1. Его частота генерации зависит от контура, состоящего из катушки L1 и конденсаторов С1 и С2 …
2 1297 0
Радиовещательный KB-приемник на диапазон от 3,5 до 16 МГц (5 транзисторов)
Схема простого коротковолнового приемника на пяти транзисторах для приема радиостанций в диапазоне от 3,5 до 16 МГц
Важное преимущество КВ-диапазона — это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю …
2 2126 1
Трехдиапазонный КВ приемник прямого преобразования (КП303, КТ3102)
Схема самодельного приемника прямого преобразования в котором нет гетеродина (генератор плавного диапазона), но есть разъем для подачи ВЧ сигнала от лабораторного генератора. Этот генератор и является здесь гетеродином. А так как, в данном приемнике частота гетеродина равна частоте принимаемого …
1 1132 0
Приемник прямого преобразования на транзисторах КП303 (28 — 29,7 МГц)
Этот самодельный транзисторный радиоприемник рассчитан на работу в диапазоне частот 28 — 29,7 МГц, может принимать сигналы любительских радиостанций,работающих с CW и SSB модуляцией. Полоса пропускания 2500-3000 Гц. Чувствительность при отношении сигнал/шум 3/1 не хуже 0,7 мкВ …
5 2222 0
Схема самодельного КВ приемника прямого преобразования (15м, 20м, 30м, 40м, 80м)
Принципиальная схема самодельного радиоприемника, который может пригодиться для приема SSB и CW радиостанций в любом из пяти диапазонов — 80М, 40М, 30М, 20М и 15М. Все зависит от параметров некоторых индуктивностей и емкостей. Схема — прямого преобразования Сигнал из антенной системы поступает на …
1 2822 0
1 …
Модели с двухпереходным преобразователем
Приемники КВ на любительские диапазоны с двухпереходными преобразователями способны стабильно поддерживать частоту на уровне 400 МГц. У многих моделей применяется полюсный стабилитрон. Он работает от преобразователя и имеет высокую проводимость. Стандартная схема модификации включает в себя контроллер на три выхода и конденсатор. Усилитель для модели подходит с варикапом.
Также надо отметить, что высокочастотные устройства с преобразователем данного типа могут отлично справляться с импульсными помехами от блока. Компараторы применяются с сеточными и емкостными резисторами. Параметр сопротивления на входе цепи равняется около 45 Ом. При этом чувствительность приемников может сильно отличаться.
Современные радиоприёмники
Современные аппараты очень похожи на радиоприёмники СССР: они используют ту же антенну, на которой возникают слабые электромагнитные колебания. В антенне появляются высокочастотные колебания от разных радиостанций. Они не используются непосредственно для передачи сигнала, но осуществляют работу последующей цепи. Сейчас такой эффект достигается с помощью полупроводниковых приборов.
Широкое развитие приёмники получили в середине 20-го века и с тех пор непрерывно улучшаются, несмотря на замену их мобильными телефонами, планшетами и телевизорами.
Общее устройство радиоприёмников со времён Попова изменилось незначительно. Можно сказать, что схемы сильно усложнились, добавились микросхемы и транзисторы, стало возможным принимать не только аудиосигнал, но и встраивать проектор. Так приёмники эволюционировали в телевизоры. Сейчас при желании в аппарат можно встроить всё, что душе угодно.

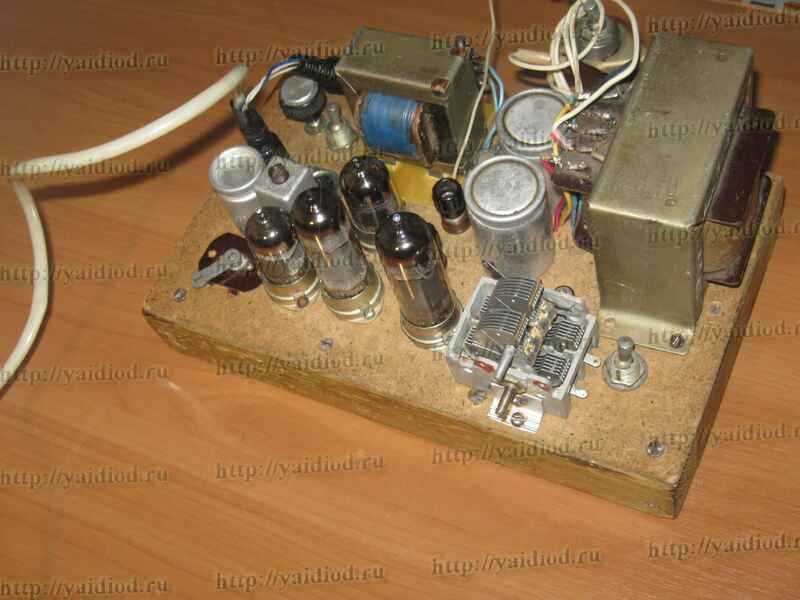

Схема СВ передатчика
На лампе Л1,Л2 собран УНЧ, он же модулятор. В принципе схема унч может быть любая другая ламповая.
На лампе Л3 собран задающий генератор (ГПД –генератор плавного диапазона) по схеме Шатского (Журнал «Радио» №1, 1963г. Стр 20). Просто замечательная схема, выдающая на выходе один четкий пик несущей и пару слабых гармоник. По сравнению с генератором трехточкой – «небо и земля».
На лампе Л4 собран усилитель мощности выходного сигнала.
L1 – Контурная катушка генератора, задающая частоту передатчика. 75- 100 витков на каркасе от контура ПЧ телевизора СССР. Катушка в штатном алюминиевом экране. *В катушку вкручено 2 штатных ферритовых сердечника – конкретно для этого экземпляра передатчика .
Переменный конденсатор, включенный параллельно L1 – перестройка передатчика по диапазону (конденсатор от транзисторного радиоприемника).
Катушка L2 – П контур. 100 витков (в зависимости от антенны).
Я и Диод. yaidiod.ru.
Приемники высокой чувствительности
Устройство высокой чувствительности работает при частоте 300 МГц. Если рассматривать простую модель, то она собирается на базе компаратора с проводимостью от 4 мк. При этом фильтры под нее разрешается применять с обкладкой.
Транзисторы на приемник устанавливаются однопереходного типа, а фильтры используются на 4 пФ. Довольно часто встречаются проводные трансиверы. Они обладают хорошей проводимостью и не требуют больших энергозатрат.
Модулятор разрешается применять только с одним варикапом. Таким образом, модель способна работать на разных каналах. Для решения проблем с отрицательным сопротивлением используется расширительный конденсатор.
Простой приемник на 160 метров
Рейтинг: 5 / 5
- Подробности
- Категория: любительский кв диапазон
- Опубликовано: 08.06.2018 07:23
- Просмотров: 6996
Приемник выполнен по супергетеродинной схеме и рассчитан на прием любительских радиостанций э диапазоне 160М. Используя набор дополнительных входных и гетеродинных контуров можно сделать многодиапазонный вариант приемника. В основе схемы две микросхемы SA612A, одна из которых работает как усилитель и преобразователь частоты, а вторая как усилитель ПЧ и демодулятор. Выходной сигнал подается на любой УНЧ, например, на УНЧ магнитофона и прослушивается на его динамики.
Настройка
Приемник достаточно неприхотлив и при правильной сборке начинает работать сразу. Тем не менее есть ряд общих рекомендаций по его настройке.
- После включения проверяют наличие накала ламп. Если накала нет, то следует проверить исправность лампы или искать обрыв/замыкание в цепи накала. Нити подогревателей прогретой лампы должны светиться оранжевым.
- Следует проверить наличие анодных напряжений. Некоторые напряжения указаны на схеме.
- Проверь режим работы ламп, установив требуемые напряжения в катодной цепи. Если отклонения существенны (больше 50%), следует подобрать соответствующие резисторы.
- Проверь работу УНЧ: при прикосновении к движку резистора пальцем должен слышаться характерный шум в динамике. Проверить работу УПЧ без осциллографа сложнее, но, если напряжения установлены верно и ошибок при сборке нет, он будет работать.
- Проверь работу смесителя. Когда вращаешь ручку управления режимом работы смесителя в месте начала генерации, должен появляться шум в динамиках.
- Проверь работу УВЧ: при касании антенного входа отверткой в динамиках раздаются характерные щелчки.
Если все работает, то ручкой регулировки режима смесителя получаем появление шума в динамиках, после чего переменным конденсатором настраиваемся на радиостанцию. Затем более точной подстройкой режима смесителя и частоты добиваемся наилучшего качества приема. В этом помогает индикатор настройки. Все! Можно наслаждаться теплым ламповым звуком. Качество звучания этого приемника оказалось достаточно хорошим, во всяком случае, с качеством звучания сверхрегенератора оно не сравнится.
Ну и напоследок самое интересное, то, ради чего все и затевалось, — осциллограммы сигнала в разных точках схемы. Осциллограмм работ смесителя у меня нет по причине того, что щупы осциллографа сильно влияют на режим его работы, поэтому начнем с УПЧ.
Рассмотрим сигнал на входе и выходе первого каскада УПЧ. На осциллограмме входного (снизу) сигнала видно, что из смесителя, кроме сигнала ПЧ, проходит высокочастотный шум, и его амплитуда даже больше амплитуды нужного сигнала. Но это не страшно, так как он отфильтруется полосой пропускания каскада. И действительно, в осциллограмме выходного сигнала виден только сигнал ПЧ с амплитудой около 200 МВ
Обрати внимание, что у осциллограмм разный масштаб. Из этих осциллограмм можно увидеть, что реальный коэффициент усиления каскада составляет около 30 против расчетных 80
Сигнал на входе и выходе первого каскада УПЧ
Уже в этом месте с помощью осциллографа можно увидеть настройку на станцию, что выглядит как повышение амплитуды сигнала и пульсирующее изменение его частоты (частотная модуляция).
Частотная модуляция сигнала ПЧ
Далее посмотрим на работу второго каскада УПЧ. Тут все просто и понятно, входной сигнал усиливается примерно в 30 раз, и на выходе мы получаем уже около 5 В.
Сигнал на входе и выходе второго каскада УПЧ
После второго каскада сигнал попадает в ограничитель, в котором он дополнительно усиливается и амплитуда ограничивается на уровне 70 В. Здесь хорошо видно подавление паразитной амплитудной модуляции и почти меандр на выходе.
Сигнал на входе и выходе ограничителя
Также тут можно посмотреть на частотную модуляцию.
Частотная модуляция в ограничителе
Теперь взглянем на осциллограммы работы счетного детектора. Видно, что на каждом восходящем фронте сигнала из ограничителя регенерируется импульс примерно одинаковой длительности и амплитуды.
Импульсы в счетном детекторе
Также здесь отчетливо видна частотная модуляция. Например, изменение частоты входного сигнала меняет частоту следования импульсов на выходе детектора.
Импульсы в счетном детекторе
Затем импульсы идут на интегрирующую RC-цепочку, что приводит к формированию низкочастотного сигнала на выходе. На осциллограмме отчетливо видно влияние частотной модуляции на выходной сигнал.
Формирование звукового сигнала
Суммарно работа детектора выглядит так, как показано на рисунках ниже. Здесь видно, что аудиосигнал несколько запаздывает относительно модулированной ПЧ, это связано с интегрирующей RC-цепочкой.
Работа ЧМ-детектора
C детектора сигнал идет на первый каскад УЗЧ, где он усиливается, а кроме того, отфильтровываются остаточные шумы из детектора.
Работа первого каскада УЗЧ
На этом можно и остановиться.
Схемы простейших приёмников
Схема простейшего радиоприёмника для сборки дома была разработана ещё во времена СССР. Тогда, как и сейчас, устройства разделялись на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлексные, регенеративные и сверхрегенеративные. Наиболее простыми в восприятии и сборке считаются детекторные приёмники, с которых, можно считать, началось развитие радио в начале 20-ог века. Наиболее сложными в построении стали устройства на микросхемах и нескольких транзисторах. Однако если вы разберетесь в одной схеме, другие уже не будут представлять проблемы.
Заключение

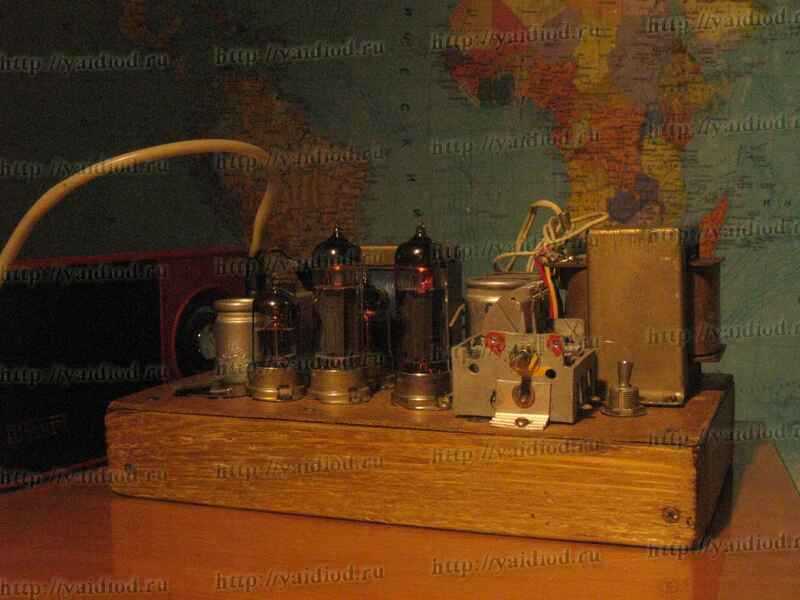

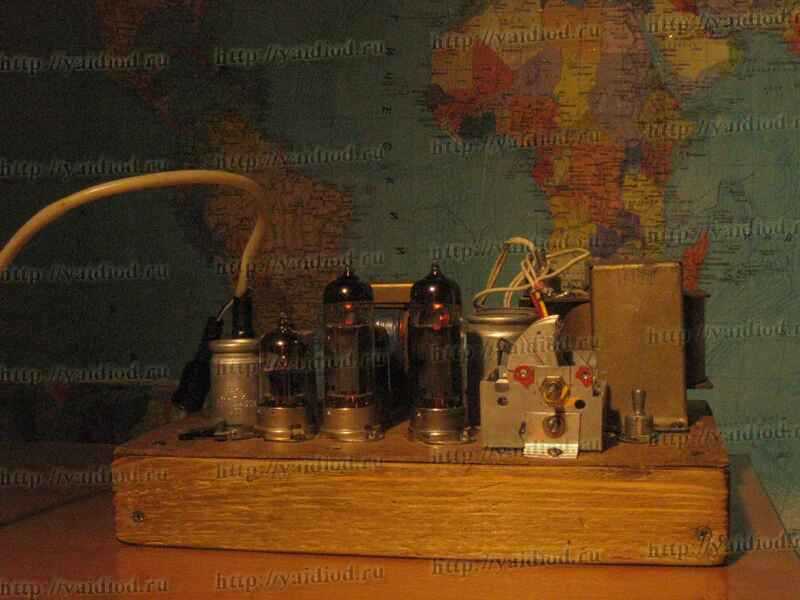

Что мы имеем в сухом остатке? Мы удостоверились в том, что возможно относительно небольшими усилиями и с привлечением скромных инвестиций собрать теплый ламповый приемник, который не «режет ухо» и выглядит в стиле лютого киберпанка. Особенно удачно из этого приемника звучит джаз, аутентично так. Ретро, одним словом.
Что можно доработать или изменить в конструкции? Можно соорудить деревянный корпус в стиле двадцатых или тридцатых годов. Еще можно прицепить цифровой синтезатор частоты в качестве гетеродина, изменив схему смесителя. В результате мы получим бонусом цифровую шкалу и повод для холивара с фанатами лампового звука.
