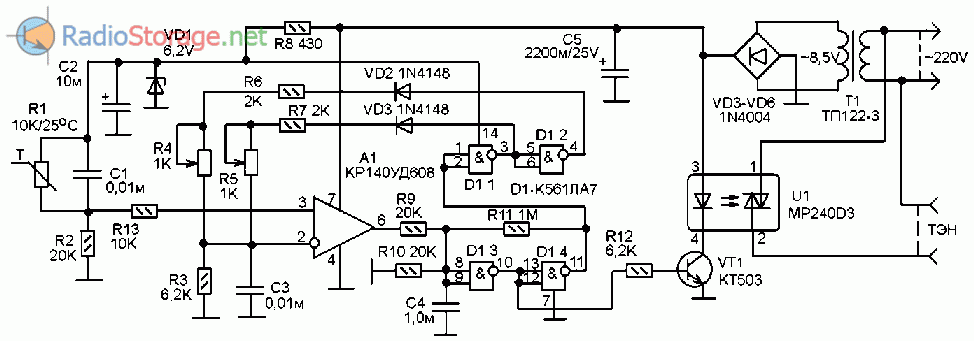

Как сделать термореле для отопления своими руками

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

ТЕРМОРЕГУЛЯТОР ДЛЯ ИНКУБАТОРА

А.Н. Хиленко. г.Кременчуг. Полтавская обл.

Предложена схема простого и надежного в работе термореле для инкубатора. Отличается малым потреблением электроэнергии, выделение тепла на силовых элементах и балластном резисторе незначительно. Предлагаю схему простого и надежного в работе термореле для инкубатора. Схема изготовлена, испытана, проверена в работе в непрерывном режиме в течение нескольких месяцев эксплуатации.

Технические данные: Напряжение питания 220 В, 50 Гц Коммутируемая мощность активной нагрузки до 150 Вт. Точность поддержания температуры ±0,1 °С Диапазон регулирования температуры от + 24 до 45°С.

Принципиальная схема устройства показана на рис.1. На микросхеме DA1 собран компаратор. Регулировка заданной температуры производится переменным резистором R4. Термодатчик R5 подключен к схеме экранированным проводом в хлорвиниловой изоляции через фильтр C1R7 для уменьшения наводок. Можно применить двойной тонкий провод, свитый в жгут. Терморезистор необходимо поместить в тонкую полихлорвиниловую трубку.

Конденсатор С2 создает отрицательную обратную связь по переменному току. Питание схемы осуществляется через параметрический стабилизатор, выполненный на стабилитроне VD1 типа Д814А-Д. Конденсатор С3 — фильтр по питанию. Балластный резистор R9 для уменьшения рассеиваемой мощности составлен из двух последовательно соединенных резисто¬ров 22 кОм 2 Вт. С этой же целью транзисторный ключ на VT1 типа КТ605Б, КТ940А подключен не к стабилитрону, а к аноду тиристора VS1.

Выпрямительный мост собран на диодах VD2-VD5 типа КД202К,М,Р, установленных на не-большие П-образные радиаторы из алюминия толщиной 1-2 мм площадью 2-2,5 см2 Тиристор VS1 также установлен на аналогичный ра¬диатор площадью 10-12 см2

В качестве нагревателя используются осветительные лампы HL1…HL4, включенные последовательно-параллельно для увеличения срока службы и исключения аварийных ситуаций в случае перегорания нити накала одной из ламп.

Работа схемы. Когда температура термодатчика меньше заданного уровня, выставленного потенциометром R4, напряжение на выводе 6 микросхемы DA1 близко к напряжению питания. Ключ на транзисторе VT1 и тиристоре VS1 открыт, обогреватель на HL1…HL4 подключен к сети. Как только температура достигнет заданного уровня, микросхема DA1 переключится, напряжение на ее выходе станет близким к нулю, тиристорный ключ закроется, и обогреватель отключится от сети. При отключении обогревателя температура начнет понижаться, и когда она станет ниже заданного уровня, снова включатся ключ и обогреватель.

Детали и их замена. В качества DA1 можно применить К140УД7, К140УД8, К153УД2 (Прим.ред. — подойдет практически любой операционный усилитель или компаратор). Конденсаторы любого типа на соответствующее рабочее напряжение. Терморезистор R5 типа ММТ-4 (или другой с отрицательным ТКС). Его номинал может быть от 10 до 50 кОм. При этом номинал R4 должен быть таким же. Печатная плата при используемой микросхеме DA1 типа КР140УД6 показана на рис.2.

Устройство, выполненное из исправных деталей, начинает работать сразу. При испытании и работе следует соблюдать правила техники безопасности, так как устройство имеет гальваническую связь с сетью.

Радiоаматор-Электрик №8/2001, стр. 23. Консультант портала по электронике С. Тинкован

Собираем усилитель 1W на LM386.

Собираем усилитель 1W на LM386.

В статье рассмотрен проект простого компактного и легкого для повторения усилителя на микросхеме LM386. Питание схемы осуществляется от однополярного источника питания, напряжение которого может лежать в пределах от 4 до 12 Вольт. Низкое потребление дает возможность применения данной схемы для конструирования аудио-устройств с питанием от батареек или малогабаритных аккумуляторов. Ток режима покоя составляет всего 4 мА.

При выборе LM386 внимательно смотрите с каким она индексом, микросхемы LM386N-1, -3, LM386M-1, LM386MM-1 имеют диапазон питающего напряжения 4. 12 Вольт, а у LM386N-4 питание может быть чуть выше: от 5 до 18 Вольт. Соответственно и мощность на выходе у них будет различна. Для справки смотрите таблицу электрических характеристик ниже:

Принципиальная схема усилителя 1W на микросхеме LM386 показана ниже:

Исходник печатной платы нам достался вот такой:

По этому рисунку была нарисована печатная плата в программе Sprint Layout. Расположение элементов на плате осталось неизменным, единственное отличие заключается в том, что мы не стали располагать на плате выключатель. При необходимости его всегда можно поставить в разрыв питающего провода, а место на плате немного экономится. Размер печатки получился 35 х 38 мм, фольгированный текстолит односторонний. Вид LAY формата платы следующий:

Фото-вид LAY формата:

Вторая версия печатной платы усилителя на LM386 LAY6 формата (размер 23 х 45 мм):

Конструкция схемы усилителя звука LM386 очень проста. Сначала подключите выводы питания (контакты 6 и 4) к 12 В и заземлению соответственно

Обратите внимание, что максимальное напряжение источника питания для LM386 должно составляет 15 В

Далее нам нужно подключить вход. Вход может быть получен от любого аудио источника, такого как мобильный телефон или микрофон. Мы подали аудиовход с мобильного телефона через разъем 3,5 мм.

ПРИМЕЧАНИЕ. Простой разъем 3,5 мм (без микрофона) имеет три контакта: левый канал, правый канал и заземление. Поскольку LM386 является моно усилителем, то нам необходимо выбрать либо левый канал, либо правый и контакт земля.

Если мы хотим контролировать уровень входного сигнала, нам необходимо подключить потенциометр сопротивлением 10 кОм к входу. Так как мы собираем этот проект на макете, мы не стали подключать его.

Дополнительно можно подключить небольшой конденсатор последовательно с входом для фильтрации постоянно составляющей.

По умолчанию в LM386 коэффициент усиления составляет 20 (без какой-либо схемы регулировки усиления). Мы подключим конденсатор 10 мкФ к выводам регулировки усиления, то есть контактами 1 и 8. Следовательно, коэффициент усиления теперь равен 200.

Хотя в datasheet LM386 говорится, что обходной конденсатор на контакте 7 не является обязательным, мы обнаружили, что подключение конденсатора емкостью 100 мкФ было действительно полезным, поскольку оно помогает снизить шум.

Наконец, к выходу сначала подключите конденсатор 0,05 мкФ и резистор 10 Ом последовательно между выходом (контакт 5) и землей. Это формирует Zobel Network — фильтр, состоящий из последовательно соединенных резистора и конденсатора.

Далее идет подключение динамика. LM386 может управлять любым динамиком с сопротивлением от 4 Ом до 32 Ом. Мы использовали динамик 4 Ом. Подключение динамика через большой конденсатор емкостью 1000 мкФ было действительно полезным, поскольку оно отфильтровывало ненужные сигналы постоянного тока.

Принцип работы

Для того, чтобы продемонстрировать, как работает быстродействующий компаратор с гистерезисом, нужно взять схему с двумя выходами.

Фото – схема работы компаратора

Схема включения, по которой можно понять принцип работы компаратора, показана выше. Используя аналоговый сигнал во + входе, именуемым «неинвертируемым», и выходе, который называется под названием «инвертируемый», устройство использует два аналогичных разнополярных сигнала. При этом если аналоговый вход больше, чем аналоговый выход, то выход будет «1», и это включит открытый коллектор транзистора Q8 на эквивалентной схеме LM339, которую нужно включить. Но, если вход находится на отрицательном уровне, то сигнал будет равняться «0», из-за чего, коллектор будет находиться в закрытом виде.

Читать также: Алмазные коронки для подрозетников по железобетону

Практически всегда двухпороговый или фазовый компаратор (например, на транзисторах, без усилителя) воздействует на входы в логических цепях, соответственно, работает по уровню определенной сети питания. Это своеобразный элемент перехода между аналоговыми и цифровыми сигналами. Такой принцип действия позволяет не уточнять определенность или неопределенность выходов сигналов, т. к. компаратор всегда имеет некий захват петли гистерезиса (независимо от её уровня) или окончательный коэффициент усиления.

Регулирующий термостатический клапан

Это регулирующее устройство, именуемое термостатическим вентилем (клапаном) — наиболее простой вариант решения задачи по получению теплоносителя определенной температуры. Результат достигается при смешивании холодной и теплой воды. Контроль температуры теплоносителя осуществляется не при помощи управления отопительным котлом, а изменением интенсивности потока теплоносителя через радиатор.

Конструктивное исполнение прибора довольно простое и включает в себя два основных элемента:

• Собственно клапан (вентиль), являющийся, по сути, обыкновенной запорной арматурой, перекрывающей отверстие на входе в радиатор отопления. Перекрытие происходит полностью или частично, что, в сущности, и определяет количество пропускаемого теплоносителя.
• Термостатический элемент с термобаллоном, заполненным специальной жидкостью (газом), расширяющейся при изменениях температуры теплоносителя.

Маркировка

Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.

В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.

LM358 схема включения: преобразователь напряжение – частота

И напоследок схема которую можно использовать в качестве аналого-цифрового преобразователя. Нужно только подсчитать период или частоту выходных сигналов.

• C1 – 0,047 мкФ;
• DA1 – LM358;
• R1 – 100 кОм;
• R2 – 50 кОм;
• R3,R4,R5 – 51 кОм;
• R6 — 100 кОм;
• R7 — 10 кОм.

25 thoughts on “ LM358 схема включения ”

Наверное — это самый распространенный операционник. Как раз тот случай, когда усредненные характеристики детали, делают ее востребованной в любых стандартных устройствах. Возможность сносно работать в различных режимах позволяет использовать в УМЗЧ, параметрических и импульсных стабилизаторах, генераторах, модуляторах, регуляторах и т.д. Из-за надежности, обусловленной простотой, используется и в бытовой, и в промышленной, и, даже, военной технике.

Востребованной ее делает крайне низкая цена, я их брал по 3,5 руб. Взял сотню, теперь леплю эти «семечки» куда только можно. Кроме звукоусиливающей аппаратуры, конечно, где посредственные частотные и скоростные параметры накладывают серьезные ограничения на использование LM358. Что любопытно, у этого простенького ОУ довольно большое допустимое синфазное напряжение, что позволяет использовать его в качестве усилителя напряжения с шунта в «горячем» проводе источника питания с выходным напряжением до 27 вольт. Как на девятом рисунке в публикации. Только с напряжением смещения у него не очень, поэтому приходится сопротивление шунтов выбирать побольше, компенсируя низкую точность операционного усилителя. Но что тут поделать? Инструментальный усилитель за 3 рубля не купишь…

Можно и в звуковых усилителях использовать, но, не в виде предварительного каскада усиления, конечно, тут полностью поддерживаю. Ресиверы, вообще одно из немногих устройств, в каскады усиления которых, современные технологии не добрались. Понимаю, что сейчас кругом МП3, но после качественного ЦАП, микросхемам делать уже нечего. Если мы говорим о верном Hi-Fi (High-Fidelity) стерео-звуке, конечно. В аппаратуре такого уровня, даже применение вакуумных радиоламп до сих пор актуально и востребовано.

Не подскажете пару радиосхем на вакуумных лампах. Лампы есть, а вот схем не могу найти, даже в интернете. Помню, в детстве, был у меня катушечный магнитофон «Астра», так в нём целых три лампы стояло, звук был громкий, но качество конечно оставляло желать лучшего.

Качество звука было неважным — из-за плохого качества магнитных носителей и звукоснимателей, а не из-за усиления НЧ! Усилитель только подчеркивал эти недостатки. Плюс «звукоизлучатели» вносили свою лепту. Да и усилитель-усилителю рознь, несмотря на использованные в нем элементы. Многие старые магнитофоны, по вышеуказанной причине, оснащались изначально некачественным, упрощенным выходным каскадом. А какие у вас лампы? Их разнообразие побольше, чем у транзисторов, особенно биполярных. Схемы найти трудно, но не невозможно, сложнее — под определенные лампы, особенно, если это две ГУ-50.

Схемы на радиолампах в большом количестве имеются в книгах по радиоэлектронике, например есть знаменитая книга «Юный радиолюбитель» авторы Борисов, В.Г. https://tehosnova.ru/knigi/elektronika/borisov_vg_uniy_radiolubitel_7_izd_p.zip

не прикалывайтесь, в стандарт hi-fi влазят почти все современные звуковоспроизводящие устройства)

Интересно, что цоколи большинства сдвоенных (стерео

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления

Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

Простой термостат на компараторе

Идея подобного устройства возникла в процессе апгрейда усилителя на 4-х TDA2030A. Очень уж мне не нравился шум вентилятора. За музыкой его слышно конечно же не было но, когда музыка выключалась, было слышно довольно громкое жужжание вентилятора, обдувающего радиатор. В результате родилась такая вот схема на компараторе LM311.

Для начала вспомним, что есть компаратор. Компаратор (от англ. compare — сравнивать) — это сравнивающее устройство.

Он сравнивает напряжение на прямом входе (у компаратора их два — прямой и инверсный), с напряжением на инверсном входе (напряжение срабатывания). Резисторы R1 и R2 образуют делитель напряжения. С их помощью осуществляется настройка порогового напряжения срабатывания компаратора. Если на прямом входе напряжение превысит напряжение инверсного входа, то компаратор выдаст на выходе высокий уровень, равный напряжению питания компаратора.

Резистор R3 служит для создания положительной обратной связи для формирования гистерезисной передаточной характеристики. Эта мера позволяет избежать быстрых нежелательных переключений состояния выхода, обусловленном шумами во входном сигнале.

На компараторе можно даже построить простейший АЦП, если выставить порог срабатывания и напряжение питания компаратора равными логической единице!

Итак, термостат.

Принцип его действия таков: радиатор не охлаждается, пока его температура не достигнет 40-50 градусов (зависит от сопротивления резисторов RV1 и RT1). По достижении необходимой температуры кулер включается, охлаждает радиатор и снова отключается. Такая схема позволит снизить шум вентилятора на тех режимах работы усилителя, когда нагрев микросхем УМЗЧ незначителен и таким образом уменьшить уровень шума.

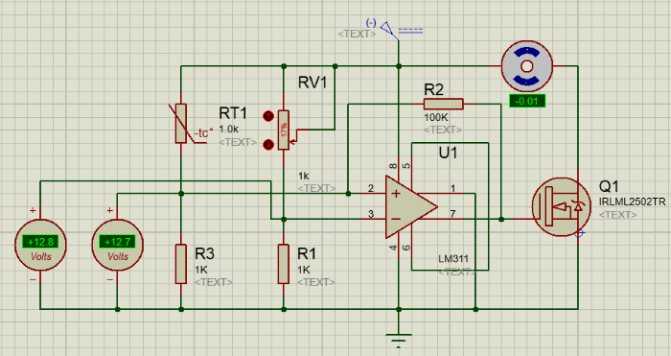

Здесь компаратор управляет полевым транзистором, который может коммутировать нагрузку (кулер, светодиод, реле и пр.). Видно что напряжение на прямом входе (12,7В) меньше чем на инверсном (12,8В). На выходе компаратора 0В , следовательно полевик закрыт, ток через него не течет и двигатель не вращается.

Немного изменим сопротивление RV1.

Напряжение на входе превысило пороговое, компаратор открыл транзистор, через него пошел ток, двигатель начал вращаться. В реальных условиях должно изменится сопротивление RT1 из-за нагревания (если это NCT) или охлаждения ( если PCT).

Теперь посмотрим как это будет выглядеть «в железе».

Данные о температуре снимаются с помощью NTC термистора на 1 кОм.

Мой выбор пал на SMD-монтаж, т.к. передо мной стояла задача сделать устройство, имеющее как можно меньшие габариты. Такую платку можно просто прилепить на термоклей или 2-сторонний скотч к радиатору или стенке корпуса усилителя.

Настройка осуществляется довольно просто: необходимо чтобы терморезистор приобрел комнатную температуру. После этого его калибруют вращением подстроечного резистора до прекращения срабатывания на комнатную температуру. Затем нагревают термистор до необходимой расчетной температуры (я калибровал примерно на 50*С. Прилепил термистор к настольной лампе со 100Вт лампой накаливания и настраивал по теплу, отдаваемому лампой.) и подстраивают резистор до появления срабатывания на необходимую температуру.

Ну и не стоит забывать о теплопроводящей пасте между термистором и радиатором.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Компаратор	LM311	1	Поиск в Aliexpress	В блокнот
VT1	MOSFET-транзистор	IRLML2502	1	Поиск в Aliexpress	В блокнот
R1, R3	Резистор	1 кОм	2	Поиск в Aliexpress	В блокнот
R2	Подстроечный резистор	1кОм	1	Поиск в Aliexpress	В блокнот
R5	Резистор	100 кОм	1	Поиск в Aliexpress	В блокнот
R4	Термистор	1кОм	1	NTC	Поиск в Aliexpress	В блокнот
	Добавить все

Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.

Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:

Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.

Вторым распространенным датчиком температуры является DS1820:

зачастую они продаются в таком виде:

Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.

Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.

Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.

Минус этого метода в большой инерционности полученного датчика.

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:

Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):

Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком

Советуем изучить Индукционная паяльная станция

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:

Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:

А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:

Ну и картинка общей проверки работоспособности электрической части:

Термодатчики на диодах в схемах на МК

Измерение температуры с помощью полупроводниковых диодов представляет особый интерес для массового применения, тк. они доступнее и дешевле других датчиков и имеют хорошую повторяемость параметров.

Для измерений используется прямая ветвь ВАХ диодов, поскольку обратная ветвь менее стабильна. Нелинейность показаний легко учитывается двумя программными методами. Во-первых, можно плавно аппроксимировать температурную характеристику эмпирической формулой, во-вторых, можно использовать дискретную таблицу поправок с сохранением коэффициентов в ПЗУ МК.

В термодатчиках выгодно применять германиевые (а не кремниевые) диоды, поскольку у них сильнее проявляется зависимость параметров от температуры. Однако устаревшие германиевые диоды типа Д2Б, Д7Ж, выпущенные 40…50 лет назад, уже не обладают заявленными техническими параметрами. Сточки зрения надёжности они давно выработали ресурс хранения и эксплуатации, что в любой момент грозит выходом элемента из строя.

Считается, что термодатчики на диодах обеспечивают приемлемую линейность измерения температуры в диапазоне 0…+ 100°С (по некоторым оценкам -60…+ 150°С). Для достоверности достаточно откалиброваться в двух крайних точках диапазона по образцовому термометру ТЛ-4 ГОСТ 28498-90. Если таковой отсутствует, то используют … обычную очищенную воду. Известно, что температуру 0°С можно получить в момент образования льда (смесь воды с льдинками в морозильной камере холодильника). Температура +100°С соответствует кипящей воде в кухонном чайнике. Контрольная проверка — температура тела человека.

Электрический режим работы диодов должен быть стабильным во времени и максимально не нагруженным по току (Рис. 3.66, а…д), в связи с чем уменьшаются ошибки измерений, связанные с саморазогревом кристалла.

а) высокоомный резистор /?/служит своеобразным генератором стабильного тока для термодатчика VD1. Напряжение на входе МК пропорционально температуре окружающей среды в диапазоне-50…+100°С. Коэффициент преобразования составляет 2…2.5 мВ/°С, погрешность меньше 1%. Конденсатор С/снижает уровень помех при большом удалении диода VD1 от МК;

б) к двум каналам АЦП МК подключаются одинаковые цепи, но измеряемые напряжения будут разными, поскольку VD1 служит термодатчиком, а VD2 — обычным диодом. Используется дифференциальный режим работы АЦП. Фиксируются не абсолютные температуры, а их разность в двух удалённых местах, например, в помещении {VD2) и на улице {VD1). Диоды могут быть не только германиевыми, но и кремниевыми. Их можно зашунтировать конденсаторами 0.1 мкФ;

Рис. 3.66.

Схемы подключения диодных термодатчиков к МК {окончание)’.

в) усилитель DA1 расширяет динамический диапазон сигнала, поступающего от термодатчика на диоде VD1. Резистором R2 калибруется начальное значение, резистором R6 — диапазон температур. Чтобы повысить линейность по краям, ОУ Z)/l/следует применить «rail-to-rail»;

г) «нижнее» включение диодов Шоттки VDI…VD4, выступающих в качестве термодатчиков. Их последовательное соединение повышает чувствительность в четыре раза. Температура определяется табличным методом по замерам напряжений АЦП МК. Резистор RI имеет высокое сопротивление, что снижает протекающий через термодатчики ток и устраняет их саморазогрев. Резистор обеспечивает оптимальное входное сопротивление для АЦП МК;

д) «верхнее» включение кремниевых диодов VDI, VD2, выступающих в качестве термодатчиков. Для нормальной работы АЦП МК требуется, чтобы на вход подавалось напряжение, близкое к питанию +5 В. Для сравнения, в схемах с «нижним» включением диодов можно подавать на вход более низкое (а значит и более стабильное) напряжение +1.2…+2.5 В от внешнего ИОН. Возможная замена диодов VD1, VD2— 1N4148.

Tweet Нравится

• Предыдущая запись: Датчики атмосферного давления реализация на МК
• Следующая запись: Неисправности факсов

Электронные регуляторы и переключатели (0)
Мощный усилитель нч класса «d» (0)
Регулятор для автомобильных стеклоочистителей (0)
ТЕРМОРЕЛЕ И ФОТОРЕЛЕ (1)
УСИЛИТЕЛЬ МОЩНОСТИ НЧ 25 Вт (1)
Устройство «инфракрасный барьер» (0)
Температурные датчики, общие сведения (0)

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления

Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

Детали устройства

Выше было предложено использовать в качестве температурного сенсора термистор, но это не единственный вариант.

В принципе, в этом качестве может быть задействован любой полупроводниковый элемент, так как характеристики этих деталей всегда зависят от температуры.

Так, например, ток коллектора обычного биполярного транзистора при нагреве возрастает, что неминуемо отражается на работе усилительного каскада (транзистор перестает реагировать на входной сигнал из-за смещения рабочей точки).

Похожим образом реагируют на изменение температуры и кремниевые диоды. При температуре +25 градусов напряжение на контактах свободного диода составит около 700 мВ, а замеры на перманентном диоде покажут примерно 300 мВ. Если же температура будет повышаться, напряжение с каждым градусом будет падать примерно на 2 мВ.

Однако, у всех этих элементов есть существенный недостаток: собранные на их базе терморегуляторы с большим трудом приходится настраивать, иначе говоря, калибровать. Ведь нам только приблизительно известно, какую элемент демонстрирует характеристику при той или иной температуре и как именно он реагирует на ее колебания. Гораздо проще работать с выпускаемыми современной промышленностью термодатчиками, проходящими калибровку еще на стадии производственного процесса.

Сильного удорожания проекта покупка такой детали не вызовет. Так, например, аналоговый термодатчик марки LM-335 компании National Semiconductor стоит всего 1 доллар.

Можно использовать и его модификации – датчики LM-135 и LM-235, хотя они предназначены для применения, соответственно, в военной электронике и промышленности.

Датчик LM-335 содержит 16 транзисторов и работает подобно стабилитрону, у которого напряжение стабилизации находится в зависимости от температуры.

Только в данном случае все параметры досконально известны: на каждый градус по шкале абсолютных температур (Кельвина) приходится напряжение в 10 мВ или 0,01 В.

Таким образом, если мы хотим знать, каким будет напряжение стабилизации LM-335 при температуре 20 градусов Цельсия, нужно прибавить к этому значению 273 (перевод в градусы Кельвина), а затем результат умножить на 0,01 В. В данном случае получим 2,93 В. На производстве датчик калибруется по температуре 25 градусов Цельсия. Рабочий диапазон температур, в пределах которого напряжение меняется линейно и по указанному закону (10 мВ/градус) лежит в пределах от -40 до +100 градусов Цельсия.

Итак, зная точное напряжение стабилизации LM-335 при той или иной температуре, нам остается выставить соответствующее напряжение на втором входе компаратора – и настройка терморегулятора будет завершена.

1. Схему на базе термодатчика LM-335 следует компоновать таким образом, чтобы через него протекал ток величиной от 0,45 до 5 мА. Отметим, что напряжение питания терморегулятора не обязательно должно составлять 12 В. Это значение было предложено только потому, что оно позволяет применить вместо самодельного блока питания (понижающий трансформатор + выпрямитель + стабилизатор) обычный адаптер, который можно недорого купить в магазине. Если же все делать самостоятельно, то понижающий трансформатор можно собрать в расчете на выходное напряжение в пределах 3 – 15 В. Главное, чтобы на такое же напряжение было рассчитано используемое в схеме реле.
2. Далее подбирают сопротивление резисторов делителя напряжения и переменного резистора таким образом, чтобы при имеющемся напряжении сила протекающего через термодатчик тока находилась в указанных пределах. В принципе, датчик останется работоспособным и при силе тока свыше 5 мА, но тогда он будет сильно греться, из-за чего терморегулятор будет работать некорректно.
3. В качестве компаратора можно применить микросхему того же производителя, выпускаемую под маркой LM-311 (модификации для «военки» и промышленности – соответственно, LM-111 и LM-211).

Используемое в схеме реле является многоконтактным (типа МКУ). В упрощенном исполнении (без аккумулятора) можно воспользоваться автомобильным реле

Важно удостовериться, что допустимая для данного реле величина силы тока соответствует мощности нагревателя

Описание выводов

Микросхема реализована в стандартных корпусах DIP, SO

и имеет 8 выводов для подключения к цепям питания и формирования сигналов. Два из них (4,

В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции. Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов.

Микросхема является популярной и используется в бытовых приборах

, эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами. Для этого интегральный элемент выпускается в различных корпусах.
