Как сделать драйвер для светодиода своими руками?

SN3350

SN3350 — очередная недорогая микросхема для светодиодных драйверов (13 руб/штучка). Является практически полным аналогом PT4115 с той лишь разницей, что напряжение питания может лежать в диапазоне от 6 до 40 вольт, а максимальный выходной ток ограничен 750 миллиамперами (длительный ток не должен превышать 700 мА).

Как и все вышеописанные микросхемы, SN3350 представляет собой импульсный step-down преобразователь с функцией стабилизации выходного тока. Как обычно, ток в нагрузке (а в нашем случае в роли нагрузки выступают один или несколько светодиодов) задается сопротивлением резистора R:

R = 0.1 / ILED

Чтобы не превысить значение максимального выходного тока, сопротивление R не должно быть ниже 0.15 Ом.

Микросхема выпускается в двух корпусах: SOT23-5 (максимум 350 мА) и SOT89-5 (700 мА).

Как обычно, подавая постоянное напряжение на вывод ADJ, мы превращаем схему в простейший регулируемый драйвер для светодиодов.

Особенностью данной микросхемы является несколько иной диапазон регулировки: от 25% (0.3В) до 100% (1.2В). При снижении потенциала на выводе ADJ до 0.2В, микросхема переходит в спящий режим с потреблением в районе 60 мкА.

Типовая схема включения:

Остальные подробности смотрите в спецификации на микросхему (pdf-файл).

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет.  При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это — принцип ШИМ — широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

ШИМ-драйвер Recom.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

LED драйвер на 220 В.

Существует немало уже готовых светодиодных драйверов промышленного производства. Естественно, они обладаю различными характеристиками. Их особенность в том, что они питаются от сети 220 В переменного напряжения и могут работать в широком диапазоне питающего напряжения. Задача, у них все та же. Выдать определенную силу тока. Многие промышленные изделия уже имеют гальваническую развязку. Гальваническая развязка предназначена для передачи электроэнергии без непосредственного соединения входной и выходной частей схемы. Это дополнительные очки в плане электробезопасности (простейшей и исторически первой гальванической развязкой считается обычный трансформатор). Обычно они имеют нестабильность не более 3 %. В подавляющем большинстве сохраняют работоспособность от 90-100 Вольт и до 260 Вольт. В магазинах очень часто их могут называть:

  • блок питания (БП),
  • источник тока,
  • адаптер питания,
  • источник питания.

Это все одно и тоже устройство. Продавцы не обязаны обладать техническим образованием.

5-разрядный двухканальный светодиодный индикатор на AN6884

Комментарии (10): #1 Dinar Март 11 2012 +3

схема (рис 1.10) НЕ РАБОЧАЯ!!!! контакты 12346 выдают -.

#2 root Март 11 2012 +3

Спасибо за Ваш комментарий. Мы сравнили схему с той что в даташите, схема в данной публикации действительно была нарисована неверно. Исправили все принципиальные схемы, а также внесли изменения в рисунок печатной платы. Также приводим схему типового включения из даташита:

На схеме из даташита добавлен гасящий резистор R, он служит для ограничения тока через светодиоды и делает мерцание светодиодов более плавным. При питании схемы от 5В сопротивление этого резистора должно быть порядка 40 Ом на мощность 0,5 Вт. Если же питнаие больше то придется подбирать екпериментально.

#3 Динар Март 12 2012 +2

А вы можете сделать рисунок печатнои платы и выложить файлом? думаю многим эта плата пригодится. спасибо заранее)

#4 Dinar Март 15 2012 +1

на схеме 1.10 переменник расключен не как на даташите. правильно ли это? у меня лично все пошло как на даташите, а как у вас, нет тех эффектов которого ожидал.

#5 root Март 15 2012 +2

Могу, но делать это смысла не вижу, печатная плата уже есть рисунком, который можно сохранить на компьютер и распечатать его на принтере в нужном маштабе, притом схема предельно проста и разводку платы может сделать без труда почти любой радиолюбитель под нужные ему размеры.

Спасибо вам, Dinar, за замечание, действительно неверно включены переменные резисторы на всех схемах, не обратил особо внимания на них когда исправлял схему, хотя на печатной плате они разведены верно. Исправил на всех схемах.

Я заметил что на очень многих схемах из книг-собраний схем Баширова и других некоторых авторов, просто масса элементарных ошибок, складывается такое впечатление что они были сделаны нарочно чтобы нечерта не работало…если я прав то зачем такое делать никак не пойму… Создал тему на форуме: Ошибки в схемах из популярных зборников

#6 Dinar Март 15 2012 +3

Печатная плата для рис 1.10 лежит здесь. сделана на SL 5.0

10_led_indicator_layout_by_Dinar.zip

#7 root Март 15 2012 +1

Спасибо за разработку печатной платы, пригодиться!

#8 Dinar Март 15 2012 0

забыл уточнить, R1- это переменник. индикатор предназначался для усилителя. переменник выодится в корпус, для регулировки индикатором. схема собирается с навесными деталями с рис 1.10

#9 Николай Август 29 2013 +2

Помогите пожалуйста: собрал схему на двух микросхемах в параллели, а диоды просто горят, причем даже без звука-сами по себе

#10 root Август 29 2013 0

Я так понял что вы собирали по схеме Рис. 1.10. Проверить правильность монтажа, качество питания и т.п. я думаю что вы и сами знаете. Насчет качества питания добавлю — попробуйте запитать схему батарейками (4х1.5В = 6В), возможно в источнике питания что вы используете очень много помех и напряжение нестабильно. Резистор R1 и конденсатор C1 — обязательны, попробуйте установить R1 близко к крайнему положению (к общему контакту) и посмотреть как поведет себя схема. В вашем случае две идентичные схемы соединены параллельно через резистор R3, который ограничивает уровень входного сигнала 2й микросхемы когда уже на 1й он максимальный — получается эффект последовательного включения светодиодных индикаторов. Попробуйте отладить индикатор на каждой микросхеме отдельно. Крайний возможный вариант — вы спалили микросхемы подав сигнал очень завышенного уровня, например напрямую из усилителя, причем установив переменный резистор R1 в крайнее положение (противоположное от общего). Также есть вероятность что микросхемы перегреты при пайке или же подпалены высоким статическим напряжением. В любом случае включайте мышление и пробуйте разные варианты, скорее всего все работает только что-то не учтено.

Как подобрать драйвер для светодиодов и рассчитать его технические параметры

Драйвер для светодиодной ленты не подойдет для мощного уличного фонаря и наоборот, поэтому необходимо как можно точнее рассчитать основные параметры устройства и учесть условия эксплуатации.

Параметр От чего зависит Как рассчитать
Расчет мощности устройства Определяется мощностью всех подключаемых светодиодов Рассчитывается по формуле P = PLED-источника × n, где P – это мощность драйвера; PLED-источника – мощность одного подключаемого элемента; n – количество элементов. Для запаса мощности 30% нужно P умножить на 1,3. Полученное значение – это максимальная мощность драйвера, необходимая для подключения осветительного прибора
Расчет напряжения на выходе Определяется падением напряжения на каждом элементе Величина зависит от цвета свечения элементов, она указывается на самом устройстве или на упаковке. Например, к драйверу 12 В можно подключить 9 зеленых или 16 красных светодиодов.
Расчет тока Зависит от мощности и яркости светодиодов Определяется параметрами, подключаемого устройства

Преобразователи выпускаются в корпусе и без. Первые выглядят более эстетичными и имеют защиту от влаги и пыли, вторые используются при скрытом монтаже и стоят дешевле. Еще одна характеристика, которую необходимо учесть – допустимая температура эксплуатации. Для линейных и импульсных преобразователей она разная.

Бескорпусный драйвер

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

Конструкция микросхемы LM3915
Набор деталей «Индикатор уровня звука на LM3915»
Детали набора «Индикатор уровня звука на LM3915»
Плата индикатора уровня звука на LM3915
Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4.  Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Виды

В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.

  1. У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.
  2. Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.

Импульсные работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).

На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока Icp на выходе.

Виды драйверов по принципу действия

Все драйверы для светодиодов делят на линейные и импульсные. У каждой группы свои плюсы, минусы и рекомендации по применению.

Сравнение линейного и импульсного преобразователя тока:

Тип Плюсы Минусы Применение
Линейный Не создает помех КПД менее 80 %, нагревается Светодиодные светильники малой мощности, ленты и фонарики
Импульсный Высокий КПД – 95 % Создает электромагнитные наводки Уличное освещение и бытовое

Линейный

На основе линейной схемы создаются простейшие драйверы для светодиодной лампы. В качестве элемента стабилизации используется ограничивающий резистор с переменным сопротивлением. В промышленном драйвере “движком” резистора управляет не человек, а электроника.

Если напряжение возрастает до критических значений, ток тоже начинает расти, и при достижении ним недопустимой величины происходит перегрев светодиода с последующим его разрушением. В более сложных схемах для регулирования тока используют транзисторы.

Минус линейной схемы – большие потери мощности, так как при росте напряжения возрастает бесполезное её рассеивание. Подобный недостаток допустим разве что для маломощных ламп. Для многоваттных светодиодов подобные схемы не годятся.

Плюсы линейной схемы стабилизации:

  • простая конструкция;
  • низкая стоимость;
  • достаточная надёжность (при небольшой мощности нагрузки).

Линейный стабилизатор:

Импульсный

Второй вариант – импульсная стабилизация. После включения кнопки КН конденсатор С заряжается. После размыкания контактов кнопки он начинает разряжаться, отдавая полупроводниковому элементу электроэнергию.

Простейший импульсный стабилизатор:

Пока конденсатор отдает энергию, диод излучает свет. Чем выше входное напряжение, тем меньше время зарядки. Нажатие и отпускание кнопки поддерживает свечение. Такой принцип работы называется широтно-импульсной модуляцией. За секунду происходят десятки и даже тысячи срабатываний.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Рекомендуемые производители светодиодных драйверов.

Многие светодиодные энергосберегающие лампы уже имеют встроенный драйвер. Тем не менее лучше не приобретать безымянную продукцию родом из Китая. Хотя временами и попадаются достойные внимания экземпляры, что в прочем явление редкое. Существует огромное количество поддельных осветителей. Многие модели не имеют гальванической развязки. Это представляет опасность для светодиодов. Такие источники тока при выходе из строя могут дать импульс и сжечь led-ленту.

Но тем не менее рынок в основном занят именно китайской продукцией. Российские поставщики известны не широко. Из них можно ответить продукцию фирм Аргос, Тритон ЛЕД, Arlight, Ирбис, Рубикон. Большинство моделей может работать и в экстремальных условиях.

Из иностранных можно смело выбрать источники тока от Helvar, Mean Well, DEUS, Moons, EVADA Electronics.

Led-драйвер Helvar.

Led-драйвер Mean Well.

Led-драйвер DEUS.

Led-драйвер «Ирбис».

Led-драйвер MOSO.

Из китайских можно доверять MOSO. Возможно появление новых брендов, которые производят конкурентоспособные устройства.

Хорошие рекомендации имеют Texas Instruments (США) и Rubicon (Япония, не путать с «Рубикон» Россия. Это разные марки). Но пока они дороги.

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

  • класс защищенности от пыли и жидкости,
  • мощность,
  • номинальный стабилизированный ток,
  • рабочее входное напряжение,
  • диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.

Отличия от блоков питания

Драйвер многие пользователи ошибочно называют блоком питания. На самом деле это разные устройства. Блок питания стабилизирует напряжение, драйвер – ток. Если светодиоды подключить не к тому источнику питания, они быстро выходят из строя.

Блок питания может быть:

  • Трансформаторным. Они сегодня встречаются редко, так как по многим параметрам проигрывают свои конкурентам. Трансформаторный блок из напряжения 220 В делает 12 или 24 В. Затем переменное напряжение выпрямляется в постоянное. Оно и подаётся на нагрузку.
  • Импульсные. В них напряжение выпрямляется сразу – 220 В переменное преобразуется в 220 В постоянное. Затем оно поступает на генератор импульсов, создающий переменное напряжение большой частоты. Последний элемент – трансформатор.

Оба блока питания дают на выходе постоянное напряжение одной величины. Светодиодам подобные устройства не подходят, так как «питаются» они электротоком. А падение напряжения на полупроводниках – только одна из их характеристик.

Если на светодиоде написаны параметры, например 10 мА и 2,7 В, это значит, что больше указанных Ампер через него пропускать нельзя – сгорит. При прохождении тока в 10 мА на полупроводнике теряется 2,7 В. Это именно потери, а не напряжение, требуемое для свечения светодиодов.

Срок службы драйверов

Срок эксплуатации лед драйвера для светодиодных светильников зависит от внешних условий и изначального качества устройства. Ориентировочный срок исправной службы драйвера от 20 до 100 тыс. часов.

Повлиять на срок службы могут такие факторы:

  • перепады температурного режима;
  • высокая влажность;
  • скачки напряжения;
  • неполная загруженность устройства (если драйвер рассчитан на 100 Вт, а использует 50 Вт, напряжение возвращается обратно, от чего возникает перегрузка).

Известные производители дают гарантию на драйверы, в среднем на 30 тыс. часов. Но если устройство использовалось неправильно, то ответственность несет покупатель. Если LED-источник не включается или перестал работать, возможно, проблема в преобразователе, неправильном соединении, или неисправности самого осветительного прибора.

Как проверить драйвер для светодиодов на работоспособность смотрите в видео ниже:

Watch this video on YouTube

Компоновка драйвера для светодиода 10 Ватт своими руками

Собрать драйвер для мощного светодиода можно самостоятельно, используя электронные платы от вышедших из строя люминесцентных ламп. Чаще всего в таких светильниках перегорают лампы. Электронная плата остается рабочей, что позволяет использовать ее компоненты для самодельных блоков питания, драйверов и других устройств. Для работы могут понадобиться транзисторы, конденсаторы, диоды, катушки индуктивности (дроссели).

Неисправную лампу необходимо аккуратно разобрать с помощью отвертки. Чтобы сделать драйвер для светодиода 10 Вт, следует воспользоваться люминесцентной лампой, мощность которой 20 Вт. Это необходимо для того, чтобы дроссель мог с запасом выдержать нагрузку. Для более мощной лампы следует либо подбирать соответствующую плату, либо заменить сам дроссель на аналог с большим сердечником. Для LED-источников с меньшей мощностью можно отрегулировать число витков обмотки.

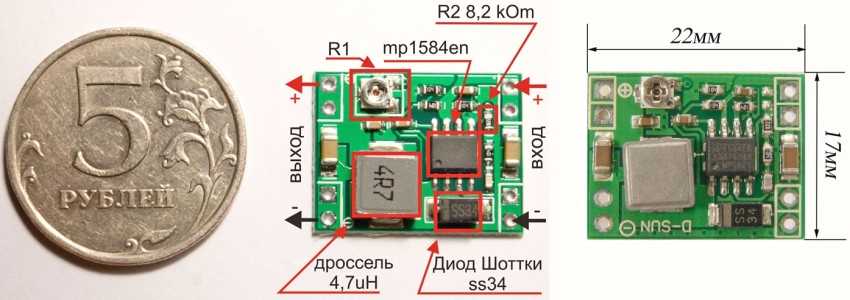

Маленький стабилизатор напряжения на микросхеме МР1584

Далее поверх первичных витков обмотки необходимо сделать 20 витков провода и с помощью паяльника соединить эту обмотку с выпрямительным диодным мостом. После этого следует подать напряжение от сети 220В и измерить выходное напряжение на выпрямителе. Его значение составило 9,7В. LED-источник через амперметр потребляет 0,83 А. Номинал этого светодиода 900 мА, однако чтобы заниженное потребление тока позволит увеличить его ресурс. Сборка диодного моста осуществляется путем навесного монтажа.

Новую плату и диодный мост можно разместить в подставке от старого настольного светильника. Таким образом, светодиодный драйвер можно собрать самостоятельно из имеющихся в наличии радиодеталей от вышедших из строя устройств.

В силу того что светодиоды достаточно требовательны к источникам питания, необходимо правильно подбирать к ним драйвер. Если преобразователь выбран правильно, можно быть уверенным, что параметры LED-источников не ухудшатся и светодиоды прослужат положенный им срок.

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

  • в качестве основы используются простые и дешевые микросхемы;
  • устройства не имеют защиты от колебаний в сети и перегрева;
  • создают радиопомехи;
  • создают на выходе высокоуровневую пульсацию;
  • служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Как собрать индикатор звука своими руками

Простая схема с красивым функционалом позволяющим почувствовать комбинацию звука и света или стать частью системы автоматики, предупреждения или безопасности, хотя возможно и другое применение схемы. Рабочее напряжение питания индикатора звука 3-4.5 Вольта.

Принцип работы схемы индикатора звука
Схема индикатора звука на светодиодах

Схема индикатора звука включает микрофонный усилитель звука и каскад управления свечением светодиодов.

  1. Питание на схему подается через штыревую колодку JP. Конденсатор сглаживает колебания напряжения. Питание на встроенную схему усиления микрофона подается через резистор R1.
  2. Усиленный сигнал с микрофона отправляется через конденсатор 10 мкФ на базу транзистора Q1. Сигнал с коллектора транзистора Q1 управляет транзистором Q2.
  3. Транзистор Q2 управляет свечением светодиодов D1-D5.
  4. Если требуется более высокое напряжение питания схемы, то необходимо в цепь питания установить дополнительное сопротивление номиналом R4 10…100 Ом.

Сборка схемы

Сначала надо распаковать пакет с деталями и проверить наличие и маркировку деталей. Выяснить сопротивление резисторов можно, либо измерив сопротивление тестером, либо расшифровать цветовой код на маркировке резистора. Номиналы и количество деталей показаны в таблице.

NO. Имя компонента Маркеры печатных плат параметр КОЛ
1 Резистор R1 4.7K 1
2 Резистор R2 1M 1
3 Резистор R3 10K 1
4 Электролитический конденсатор С1 47uF 1
5 Электролитический конденсатор С2 1uF 1
6 Транзистор S9012 Q1, Q2 TO-92 2
7 Микрофон микрофон 1
8 Светодиод D1-D7 3мм 5-7
9 Штыревая колодка 2,54 мм 2P 1
10 печатная плата 29 * 30 мм 1


Индикатор звука на светодиодах. Набор деталей
Детали индикатора звука на светодиодах

  1. Сборку можно начать в любой последовательности. Автор начал сборку с установки светодиодов. Светодиод имеет полярные электроды. Подсказка по установке показана на фото. Удобно сначала установить три светодиода. Припаять выводы на плату и обрезать выступающие выводы бокорезами.
  2. Далее припаиваются оставшиеся два светодиода. Транзисторы устанавливаются по ключу нарисованному на плате. Электролитические конденсаторы также имеют полярные выводы. Отрицательный электрод имеет маркировку на корпусе, если что то непонятно, смотрите подсказку.
  3. Электретный микрофон также имеет положительный и отрицательный электрод. Вывод связанный с алюминиевой оболочкой, является отрицательным электродом. Также устанавливаются и припаиваются резисторы.
  4. Если вы будете подавать питание на схему не через провода припаянные непосредственно на плату, то припаивается штыревая колодка.
  5. Проверяем правильность установки деталей и пайки. Подаем питание, например, от трех батареек АА. Смотрите видео работы схемы индикатора звука.

Как сделать индикатор звука на светодиодах своими руками из набора деталей

Не смотря на свою простоту, на базе схемы можно собрать разнообразные устройства, например:

  • сигнализатор «ТИШЕ» (устанавливаем схему для подсветки транспоранта «тише»);
  • сконструировать сигнализатор необходимости чистки компьютера от пыли по повышенному шуму вентилятора процессора или видеокарты;
  • световой сигнализатор стука в дверь или манипуляций с замком, просто  прислонить микрофон к замку или полотну входной двери;
  • сделать автомат включения фар в радиоуправляемой игрушке, при шуме моторчика фары включатся.

Успехов и роста ваших навыков в пайке.

Основные выводы

Led-driver стабилизирует электрический ток и задает его параметрам (силе, мощности и напряжению) необходимое значение для питания одного или нескольких светодиодов. По принципу действия может быть линейным, работающим на транзисторе с р-каналом, либо на импульсном – на трансформаторе с микросхемой. По этому признаку и разделяются его виды на – импульсные и линейные.

Линейные стабилизаторы просты и недороги, но сильно нагреваются и не применяются для мощных светодиодов. Импульсные led-driver лишены такого недостатка и создают более качественный выходной ток, однако намного дороже стоят.

Led-driver характеризуется тремя основными параметрами:

  • Напряжением (диапазоном).
  • Силой тока.
  • Мощностью.

При выборе и расчете параметров для led-driver необходимо заранее знать сколько и каких светодиодов и по какой схеме будет соединяться, а также в каких условиях они будут эксплуатироваться. Чтобы подключить драйвер к сети, необходимо соблюсти параметры входа INPUT, выхода OUTPUT и полярность.

Предыдущая
Лампы и светильникиТаблица соотношения мощности светодиодных, энергосберегающих и ламп накаливания
Следующая
СветодиодыКак подключить светодиодный светильник к 220 В: схема и правила

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
