ГЕНЕРАТОР НИЗКОЙ ЧАСТОТЫ
Генератор НЧ собран на транзисторах VT1 и VT3. Положительная обратная связь, необходимая для возникновения генерации снимается с резистора R10 и подается в цепь базы транзистора VT1 через конденсатор С1 и соответствующую фазосдвигающую цепочку, выбранную переключателем В1 (например С2,С3,С12.). Один их резисторов в цепочке – подстроечный (R13), с помощью которого можно подстраивать частоту генерации низкочастотного сигнала. Резистором R6 устанавливается начальное смещение на базе транзистора VT1. На транзисторе VT2 собрана схема стабилизации амплитуды генерируемых колебаний. Выходное напряжение синусоидальной формы через С1 и R1 подается на переменный резистор R8, который является регуляторов выходного сигнала НЧ генератора и регулятором глубины амплитудной модуляции ВЧ генератора.
ГЕНЕРАТОР ВЫСОКОЙ ЧАСТОТЫ
ВЧ генератор реализован на транзисторах VT5 и VT6. С выхода генератора через С26 сигнал подается на усилитель собранный на транзисторах VT7 и VT8. На транзисторах VT4 и VT9 собран модулятор ВЧ сигнала. Эти же транзисторы используются в схеме стабилизации амплитуды выходного сигнала. Не плохо бы для этого генератора изготовить аттенюатор, или Т, или П типа. Рассчитать такие аттенюаторы можно с помощью соответствующих калькуляторов для расчета и . Вот вроде и все. До свидания. К.В.Ю.
Скачать схему.
Подписи к слайдам:
Слайд 1
Генератор на транзисторе. Автоколебания. L св . L Э Б Сдала Карташова Яна Ученица 11 а класса МБОУ СОШ №64
Слайд 2
Автоколебательной называется колебательная система, совершающая незатухающие колебания за счёт действия источника энергии, не обладающего колебательными свойствами. Например: часы, двигатель внутреннего сгорания, духовые инструменты.
Слайд 3
Обратная связь в генераторе автоколебаний должна удовлетворять двум условиям: 1. энергия от источника должна поступать в такт с колебаниями в контуре. 2. поступающая от источника энергия должна быть равна её потерям в контуре. L св . L Э Б К
Слайд 4
Колебательная система состоит из: Источник энергии Батарея гальванических элементов К лапан Транзистор Колебательная система Колебательный контур Обратная связь Индуктивная – через катушки
Слайд 5
Колебания в контуре происходит с большой частотой. Конденсатор восполняет потери энергии лишь в те моменты, когда его полярность совпадает с полярностью источника. В те моменты, когда полярности противоположны, он будет разряжаться через источник. L C _ + + _ _ +
Слайд 6
Очевидно, что обязательным условием получения незатухающих колебаний в контуре является восполнение потерь энергии именно в моменты совпадения полярности конденсатора и источника и отключение конденсатора от источника в другое время. В качестве устройства, способного осуществить такую функцию можно использовать транзистор , через который конденсатор колебательного контура будет соединен с источником тока. быстродействующий прибор пока на базу не подан сигнал – ток через транзистор не идет, конденсатор отключен от источника при подаче сигнала – ток через транзистор идет и конденсатор заряжается от источника ?
Слайд 7
В качестве устройства, способного «подать сигнал» в нужный момент, используют катушку обратной связи , один конец которой соединен с базой, а другой с эмиттером ( связь индуктивная) L св . L Э Б К Мы получили систему, в которой могут вырабатываться незатухающие колебания за счет восполнения потерь энергии от источника внутри самой системы.
Слайд 8
Процесс в автоколебательной системе: После зарядки конденсатора его верхняя обкладка заряжена положительно, нижняя — отрицательно Конденсатор начинает разряжаться через катушку. Ток в первой четверти периода постепенно нарастает, затем убывает, порождая переменное магнитное поле, пронизывающее витки катушки L . В катушке L св , которая индуктивно связана с катушкой контура, возникает магнитное поле, имеющее такое же направление и появляется индукционный ток, направленный от эмиттера к базе. Транзистор пропускает ток к конденсатору, в котором в это время протекает еще индукционный ток, совпадающий по направлению с первоначальным. Все потери энергии восполняются, знаки зарядов пластин меняются на противоположные L св . L Э Б — I К + —
Слайд 9
Ток через конденсатор теперь течет в противоположном направлении, нарастая в первой четверти и убывая во второй Порождаемое током магнитное поле, пронизывает витки катушки контура, а, следовательно, и индуктивно связанной с ней катушки L св .. В катушке обратной связи возникает индукционный ток, направленный от базы к эмиттеру , в результате чего потенциал базы оказывается выше и ток к конденсатору не идет. В конденсаторе протекает только индукционный ток, совпадающий по направлению с током в начале полупериода. Конденсатор перезаряжается, знаки пластин меняются на противоположные. L св . L Э Б + — + — + —
Видео
Для самостоятельного изготовления флокатора, пистолета порошковой покраски или электростатической коптильни требуется источник высокого напряжения. И если первые два устройства требуют 75-100 киловольт, то высоковольтный генератор для коптильни работает при 15-20.
В сети есть множество схем высоковольтных генераторов сделанных с использованием строчных трансформаторов от мониторов, телевизоров или автомобильных катушек зажигания. В большинстве своём их схемотехника удручает – как правило это простейшие обратноходовые преобразователи, а значит транзистор в них будет работать в роли кипятильника т.к. для новичка наверняка не имеющего осциллографа рассчитать снаббер практически не реально.
Схемы из прошлого века на тиристорах с питанием от сети 220 вольт опасны и в случае неосторожности могут привести к печальным последствиям. Мы же сделаем резонансный полумост на ТДКС
Давайте посмотрим схему:
Регенеративный приемник.
Хотя, по правде говоря, существует способ повышения селективности одиночного колебательного
контура. Если связать его, с выходом одного из каскадов УВЧ приемника,
то при определенном уровне положительной обратной связи,
электромагнитные колебания контура на резонансной частоте, перестают быть
затухающими, восстанавливаются — регенерируют.
Это ведет к резкому увеличению добротности контура, и, соответствено — улучшению
его селективности.
Это дает возможность расширить область приема, вплоть до диапазона коротких волн.
Минусом здесь является крайняя неустойчивость работы — малейшее снижение уровня обратной
связи ведет к срыву регенерации, повышение чревато самовозбуждением каскада УВЧ.
Поэтому, регенеративные приемники постепенно были вытеснены супергетеродинами.
УКВ передатчики с дополнительным УНЧ
На рисунке 7 представлена схема ЧМ-передатчика на полевом транзисторе с изолированным затвором с УНЧ на ИС 122УС1Д. Высокочастотная часть этого устройства аналогична схеме на рисунке 4, поэтому все основные параметры (излучаемая мощность, дальность и т.д.), настройка, особенности конструктивного исполнения для обеих схем являются аналогичными.
Однако схема на рисунке 7 за счет применения ИС не требует какой-либо настройки и обладает значительно лучшей чувствительностью по микрофонному входу. Так при использовании микрофона МД47, МД64 и аналогичных слышен шепот на расстоянии 5 м при отсутствии фона и шумов.
Рис. 7. Схема УКВ ЧМ-передатчика на полевом транзисторе с изолированным затвором, с электронной перестройкой частоты и с УНЧ на ИС 122УС1Д.
Элементы для схемы ЧМ-передатчика на рисунке 7:
- R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к, R5=20к, С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость), С5=10мкФ-20мкФ, С6=10, С7=20-30, С8=1н-10н, С9=1н-10н, С10=10-15;
- А1 — ИС 122УС1Д; Т2 — КП305Ж,Е;
- D1 — варикап Д901А,В, КВ102 или аналогичные;
- L1 — дроссель, например, Д0.1 40-100 мкН;
- катушка (74МГц) L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0.8 мм, желательно посеребренный, L2 — 3+1 витка.
Настройка ВЧ-части и особенности монтажа ЧМ-передатчика аналогичны устройству на рисунке 5.
Радиопередатчик с высокой стабильностью частоты задающего генератора в диапазоне частот 65-108 МГц
Большинство любительских радиопередатчиков выполнены по схемам с колебательным контуром в частотозадающей цепи. При этом они имеют, как правило, один высокочастотный каскад. Этот каскад выполняет одновременно роль задающего генератора и усилителя мощности. Такие схемы при своей простоте и миниатюрности готовой конструкции имеют свои недостатки. Это большая нестабильность колебаний высокой частоты и маленькая выходная мощность. Описанная ниже схема, лишена этих недостатков, т. к. частота задающего генератора предлагаемого устройства стабилизируется кварцевым резонатором и имеет отдельный усилитель мощности. Данное устройство работает в диапазоне УKB ЧМ с частотной модуляцией, т. е. его сигнал может быть принят на любой приемник диапазона 65-108 МГц. Дальность действия составляет около 300 м. Задающий генератор выполнен на транзисторе VT1 типа КТ368. В данной схеме могут быть использованы кварцевые резонаторы на частоты 22-36 МГц. Контур, состоящий из катушки L1 и конденсатора С7 настраивается на третью гармонику кварцевого резонатора. Предпочтительнее использовать резонатор, настроенный на третью гармонику последовательного резонанса, т. к. при этом легче получить необходимую для нормальной работы приемника девиацию частоты 50 кГц. Кварцевый резонатор подключен к базе транзистора VT1 и варикапу VD1 и работает по осцилляторной схеме, составляя с емкостью С5 и контуром «емкостную трехточку», что обеспечивает высокую стабильность частоты.
Двухтактный генератор для ленивых
Самая простая схема генератора, какую только мне приходилось когда-либо видеть:
В этой схеме легко улавливается схожесть с мультивибратором. Я вам скажу больше – это и есть мультивибратор. Только вместо цепочек задержки на конденсаторе и резисторе (RC-цепи), здесь используются катушки индуктивности. Резистор R1 устанавливает ток через транзисторы. Кроме того, без него генерация просто-напросто, не пойдет.
Механизм генерации:
Допустим, VT1 открывается, через L1 течет коллекторный ток VT1. Соответственно, VT2 закрыт, через L2 течет открывающий базовый ток VT1. Но поскольку сопротивление катушек раз в 100…1000 меньше сопротивления резистора R1, то к моменту полного открытия транзистора, напряжение на них падает до очень маленького значения, и транзистор закрывается. Но! Поскольку до закрытия транзистора, через L1 тек большой коллекторный ток, то в момент закрытия происходит выброс напряжения (ЭДС самоиндукции), который подается на базу VT2 открывает его. Все начинается по новой, только с другим плечом генератора. И так далее…
Этот генератор имеет только один плюс – простота изготовления. Остальные – минусы.
Поскольку в нем отсутствует четкое времязадающее звено (колебательный контур или RC-цепь), то частоту такого генератора рассчитать весьма сложно. Она будет зависеть от свойств применяемых транзисторов, от напряжения питания, от температуры и т.д. Во-общем, в серьезных вещах этот генератор лучше не использовать. Однако, в диапазоне СВЧ его применяют довольно часто.
Полуволновой вибратор.
Простейшая антенна — полуволновой вибратор, состоит из двух отрезков провода, направленных в противоположные
стороны, в одной плоскости.
Общая длина их составляет половину длины волны, а длина
отдельного отрезка — четверть.
Если один из концов вибратора направлен вертикально, вместо второго может использоваться земля,
или даже — общий проводник схемы передатчика.
Например, если длина вертикальной антенны составляет — 1 метр, то для радиоволны длиной 4 метра
(диапазон УКВ)
она будет представлять наибольшее сопротивление.
Соответственно, эффективность такой антенны будет максимальной — именно для радиоволн этой
длины, как при приеме, так и при передаче.
Говоря по правде, в диапазоне УКВ, наиболее уверенный прием должен наблюдаться, при горизонтальном
расположении антенны.
Это связано с тем, что передача в этом диапазоне с на самом деле, выполняется
чаще всего, с помощью горизонтально расположенных полуволновых вибраторов.
Поэтому, именно — полуволновой вибратор(а не четвертьволновой) будет являться более эффективной приемной антенной.
ГИР для настройки проволочных антенн
Рейтинг: / 5
- Подробности
- Категория: Генераторы ВЧ
- Опубликовано: 17.03.2017 13:17
- Просмотров: 3056
Простые в изготовлении и эксплуатации гетеродинные индикаторы резонанса широко используются радиолюбителями. Применяют их, в частности, и при настройке антенн. Однако классические варианты ГИР ориентированы на индуктивную связь с измеряемым колебательным контуром. Их небольшие по размерам катушки индуктивности в большинстве случаев не позволяют обеспечить достаточную связь с элементами антенны, например, с проволочной рамкой. В результате индикация резонансной частоты элемента становится нечеткой, что приводит к значительным погрешностям измерений. Английский коротковолновик Питер Додд (G3LDO) решил эту проблему просто, изготовив для настройки элементов своего «двойного квадрата» несложный специализированный ГИР. Он отличается от классических вариантов этого прибора лишь его конструктивным исполнением (Peter Dodd. Antennas. — RadCom, 2008, March, p. 66, 67). Схемотехническое решение гетеродинного индикатора резонанса может быть любым — великое множество их было опубликовано в радиолюбительской литературе. Питер Додд использовал один из простейших вариантов ГИР.
Генератор импульсов с регулируемой скважностью и частотой
9zip.ru Катушки Теслы Генератор на TL494 с регулировкой частоты и скважности
Очень полезным устройством при проведении экспериментов и настроечных работ является генератор частоты. Требования к нему невелики, нужны лишь:
регулировка частоты (периода следования импульсов)
регулировка скважности (коэффициент заполнения, длина импульсов)
широкий диапазон
Этим требованиям вполне удовлетворяет схема генератора на известной и распространённой микросхеме TL494. Её и многие другие детали для этой схемы можно найти в ненужном компьютерном блоке питания. Генератор имеет силовой выход и возможность раздельного питания логической и силовой частей. Логическую часть схемы можно запитать и от силовой, также её можно питать от переменного напряжения (на схеме имеется выпрямитель).
Диапазон регулировки частоты генератора чрезвычайно высок — от десятков герц до 500 кГц, а в некоторых случаях — и до 1 МГц, зависит от микросхемы, у разных производителей разные реальные значения максимальной частоты, которую можно «выжать».
Перейдём к описанию схемы:
— питание цифровой части схемы, постоянным и переменным напряжением соответственно, 16-20 вольт. Vout — напряжение питания силовой части, именно оно будет на выходе генератора, от 12 вольт. Чтобы запитать цифровую часть схемы от этого напряжения, необходимо соединить Vout и Пит± с учётом полярности (от 16 вольт). OUT(+/D) — силовой выход генератора, с учётом полярности. + — плюс питания, D — drain полевого транзистора. К ним подключается нагрузка. G D S — винтовая колодка для подключения полевого транзистора, который выбирается по параметрам в зависимости от ваших требований к частоте и мощности. Разводка печатной платы выполнена с учётом минимальной длины проводников к выходному ключу и необходимой их ширины.
Rt — переменный резистор управления диапазоном частот генератора, его сопротивление необходимо выбрать под ваши конкретные требования. Онлайн калькулятор расчёта частоты TL494 прилагается ниже. Резистор R2 ограничивает минимальное значения сопротивления времязадающего резистора микросхемы. Его можно подобрать под конкретный экземпляр микросхемы, а можно ставить таким, как на схеме. Ct — частотозадающий конденсатор, отсыл, опять же, к онлайн калькулятору. Позволяет задать диапазон регулировки под ваши требования
Rdt — переменный резистор для регулировки скважности. Резистором R1 можно точно подогнать диапазон регулировки от 1% до 99%, также вместо него можно поставить вначале перемычку
| Ct, нФ: |
| R2, кОм: |
| Rt, кОм: |
Несколько слов о работе схемы. Подачей низкого уровня на 13 вывод микросхемы (output control) она переведена в однотактный режим. Нижний по схеме транзистор микросхемы нагружен на резистор R3 для создания выхода для подключения к генератору измерителя частоты (частотометра). Верхний же транзистор микросхемы управляет драйвером на комплиментарной паре транзисторов S8050 и S8550, задача которого — управлять затвором силового выходного транзистора. Резистор R5 ограничивает ток затвора, его значение можно менять. Дроссель L1 и конденсатор ёмкостью 47n образую фильтр для защиты TL494 от возможных помех, создаваемых драйвером. Индуктивность дросселя, возможно, следует подобрать под ваш диапазон частот. Следует отметить, что тразнисторы S8050 и S8550 выбраны не случайно, так как они имеют достаточную мощность и скорость, что обеспечит необходимую крутизну фронтов. Как видите, схема предельно проста, и, в то же время, функциональна.
Переменный резистор Rt следует выполнить в виде двух последовательно соединённых резисторов — однооборотного и многооборотного, если вам нужна плавность и точность регулировки частоты.
В качестве силового транзистора можно использовать практически любые полевые транзисторы, подходящие по напряжению, току и частоте. Это могут быть: IRF530, IRF630, IRF640, IRF840.
Чем меньше сопротивление транзистора в открытом состоянии, тем меньше он будет нагреваться при работе. Тем не менее, наличие радиатора на нём обязательно.
Собрано и проверено по схеме, которую предоставил flyer.
Генератор на логических элементах
Если использование транзисторов в генераторе кажется вам несовременным или громоздким или недопустимым по религиозным соображениям – выход есть! Можно использовать вместо транзисторов микросхемы. Обычно используется логика: элементы НЕ, И-НЕ, ИЛИ-НЕ, реже – Исключающее ИЛИ. Вообще говоря, нужны только элементы НЕ, остальное – излишества, только лишь ухудшающие скоростные параметры генератора.
Смотрим:
Видим страшную схему.
Квадратики с дырочкой в правом боку – это инвертеры. Ну или – «элементы НЕ». Дырочка как раз указывает на то, что сигнал инвертируется.
Что такое элемент НЕ с точки зрения банальной эрудиции? Ну, то есть, с точки зрения аналоговой техники? Правильно, это усилитель с обратным выходом. То есть, при увеличении напряжения на входе усилителя, напряжение на выходе пропорционально уменьшается . Схему инвертера можно изобразить примерно так (упрощенно):
Это конечно, слишком просто
Но доля правды в этом есть.
Впрочем, нам пока что это не столь важно
Итак, смотрим схему генератора. Имеем:
Два инвертера ( DD1.1, DD1.2)
Резистор R1
Колебательный контур L1 C1
Заметьте, что колебательный контур в этой схеме – последовательный. То есть, конденсатор и катушка стоят друг за другом. Но это – все равно колебательный контур, он рассчитывается по тем же формулам, и ничуть ни хуже (и не лучше) своего параллельного собрата.
Начнем сначала. Зачем нам нужен резистор?
Резистор создает отрицательную обратную связь (ООС) между выходом и входом элемента DD1.1. Это надо для того, чтобы держать под контролем коэффициент усиления – это раз, а также – чтоб создать на входе элемента начальное смещение – это два. Как это работает, подробно мы рассмотрим где-нибудь в обучалке по аналоговой технике. Пока что уясним, что благодаря этому резистору, на выходе и входе элемента, в отсутствие входного сигнала, устаканивается напряжение, равное половине напряжения питания. Точнее – среднему арифметическому напряжений логических «нуля» и «единицы». Не будем пока на этом заморачиваться, у нас еще много дел…
Итак, на одном элементе мы получили инвертирующий усилитель. То есть, усилитель, который «переворачивает» сигнал вверх ногами: если на входе много – на выходе мало, и наоборот. Второй элемент служит для того, чтобы сделать этот усилитель неинвертирующим. То есть, он переворачивает сигнал еще раз. И в таком виде, усиленный сигнал подается на выход, на колебательный контур.
А ну-ка, смотрим внимательно на колебательный контур? Как он включен? Правильно! Он включен между выходом и входом усилителя. То есть, он создает положительную обратную связь (ПОС). Как мы уже знаем из рассмотрения предыдущих генераторов, ПОС нужна для генератора, как валерьянка для кота. Без ПОС ни один генератор не сможет что? Правильно – возбудиться. И начать генерацию…
Все наверно знают такую вещь: если к входу усилителя подключить микрофон, к выходу – динамик, то при поднесении микрофона к динамику, начинается противный «свист». Это – ни что иное как генерация. Мы же подаем сигнал с выхода усилителя на вход. Возникает ПОС. Как следствие, усилитель начинает генерить.
Ну, короче, посредством LC -цепочки в нашем генераторе создается ПОС, приводящая к возбуждению генератора на резонансной частоте колебательного контура.
Ну что, сложно?Если (сложно)
{
чешем (репу) ;
читаем еще раз;
}
Теперь поговорим о разновидностях подобных генераторов.
Во-первых, вместо колебательного контура, можно включить кварц. Получится стабилизированный генератор, работающий на частоте кварца:
Если в цепь ОС элемента DD1.1 включить вместо резистора колебательный контур – можно завести генератор на гармониках кварца. Для получения какой-либо гармоники, нужно, чтобы резонансная частота контура была близка к частоте этой гармоники:
Если генератор делается из элементов И-НЕ или ИЛИ-НЕ, то входы этих элементов нужно запараллелить, и включать как обычный инвертор. Если используем Исключающее ИЛИ, то один из входов каждого элемента сажается на + питания.
Пара слов о микросхемах.
Предпочтительнее использовать логику ТТЛШ или быстродействующий КМОП.
Серии ТТЛШ: К555, К531, КР1533
Например, микросхема К1533ЛН1 – 6 инверторов.
Серии КМОП: КР1554, КР1564 (74 AC , 74 HC ), например – КР1554ЛН1
На крайний случай – старая добрая серия К155 (ТТЛ). Но ее частотные параметры оставляют желать лучшего, так что – я бы не стал использовать эту логику.
Рассмотренные здесь генераторы – далеко не все, что могут повстречаться вам в этой нелегкой жизни. Но зная основные принципы работы этих генераторов, будет уже намного проще понять работу других, укротить их и заставить работать на себя
Двухтактный генератор для трудолюбивых
Другой генератор, который мы рассмотрим – тоже двухтактный. Однако, он содержит колебательный контур, что делает его параметры более стабильными и прогнозируемыми. Хотя, по сути, он тоже довольно прост.
Вот он
Что мы здесь видим?
Видим колебательный контур L1 C1,
А дальше видим каждой твари по паре:
Два транзистора: VT1, VT2
Два конденсатора обратной связи: С2, С3
Два резистора смещения: R1, R2
Опытный глаз (да и не сильно опытный), обнаружит и в этой схеме схожесть с мультивибратором. Ну что же – оно так и есть!
Чем примечательна данная схема? Да тем, что ввиду использования двухтактного включения, она позволяет развивать двойную мощность, по сравнению со схемами 1-тактных генераторов, при том же напряжении питания и при условии применения тех же транзисторов. Во как! Ну, в общем, у нее почти нет недостатков
Механизм генерации
При перезаряде конденсатора в одну или другую сторону, через один из конденсаторов обратной связи поступает ток на соответствующий транзистор. Транзистор открывается, и добавляет энергию в «нужном» направлении. Вот и вся премудрость.
Особо изощренных вариантов исполнения этой схемы я не встречал…
Теперь немного креатива.
Запуск устройства
Перед запуском генератора, необходимо еще раз проверить правильность его соединений, чтобы у вас не образовалась весьма не дешёвая кучка транзисторов с надписью «Сгорел».
Первый запуск, желательно производить с контролем потребляемого тока. Этот ток, можно ограничить до безопасного уровня использовав резистор на 2-10 Ом в цепи питания генератора (коллектор или сток модулирующего транзистора).
Работу генератора можно проверить различными приборами: поисковым приемником, сканером, частотомером или просто энергосберегающей лампой. ВЧ-излучение, мощностью более 3-5 Вт, заставляет её светиться.
https://youtube.com/watch?v=2OBIekdoICY
ВЧ-токи легко нагревают некоторые материалы вступающие с ними в контакт в т. ч. и биологические ткани. Так, что будьте осторожны, можно получить термический ожог прикоснувшись к оголенным резонаторам (особенно при работе генераторов на мощных транзисторах). Даже небольшой генератор на транзисторе MRF284, при мощности всего около 2-х ватт — легко сжигает кожу рук, в чем вы можете убедиться на этом видео:
https://youtube.com/watch?v=KHdBGHDq78I

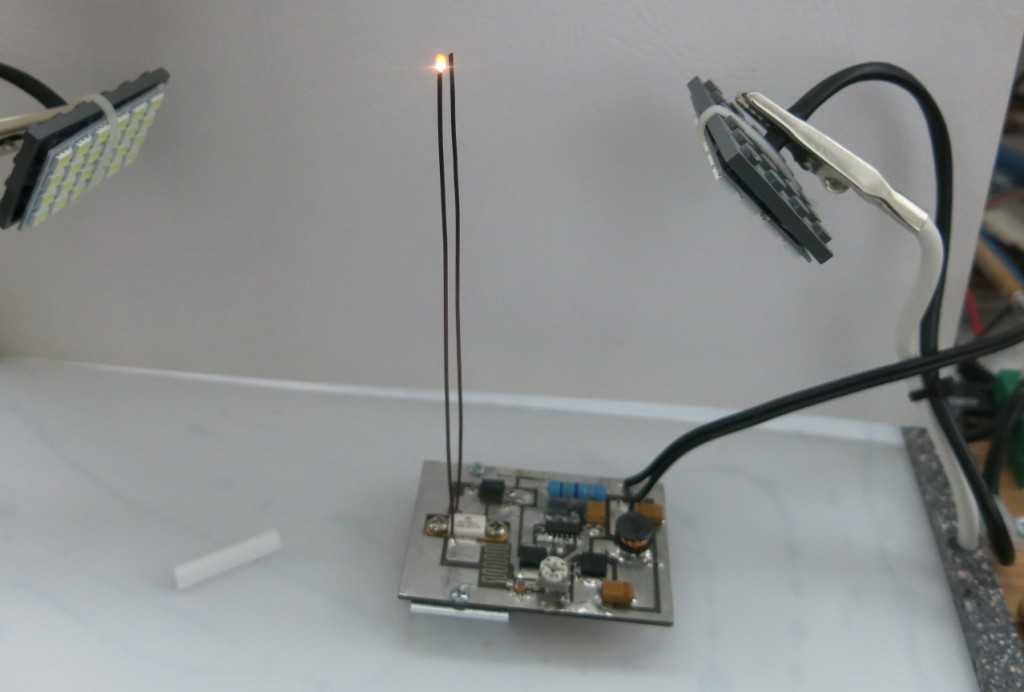

При некотором опыте и достаточной мощности генератора, на конце резонатора, можно зажечь т.н. «факел» — небольшой плазменный шарик, который будет подпитываться ВЧ-энергией генератора. Для этого достаточно просто поднести зажженную спичку к острию резонатора.
Т.н. «факел» на конце резонатора.
Помимо этого, можно зажечь ВЧ-разряд между резонаторами. В некоторых случаях, разряд напоминает крошечную шаровую молнию хаотично перемещающуюся по всей длине резонатора. Как это выглядит вы можете увидеть ниже. Несколько увеличивается потребляемый ток и во всем доме «гаснут» многие каналы эфирного телевидения))).
https://youtube.com/watch?v=aKonU-bYous
https://youtube.com/watch?v=zni1cXkAIZM
Плазменная дуга между резонаторами ВЧ-генератора на транзисторе MRF284
Схемы задающих ВЧ генераторов для использования в радиопередатчиках
В любом электронном устройстве, как известно, можно выделить ряд отдельных узлов, каждый из которых выполняет свою определенную функцию. Например, такие функциональные части как усилителинизких и высоких частот, различные фильтры, индикаторы, источники питания и др.
Одними из важнейших частей, определяющих основные параметры приемо-передающих средств, являются задающие высокочастотные (ВЧ) генераторы — автогенераторы. Эти узлы генерируют ВЧ-колебания, необходимые для работы данных устройств.
Как известно в конвертерах и в супергетеродинных приемниках происходит преобразование входной частоты — частоты принимаемой радиостанции. При этом после преобразования выходная частота представляет собой разность или сумму входной частоты (частоты радиостанции) и частоты, генерируемой специальным встроенным генератором — гетеродином.
Это позволяет с помощью конвертеров осуществлять прием на радиоприемник радиосигналов в других радиодиапазонах (например, КВ-радиосигналов на СВ-радиоприемник, радиостанции УКВ-диапазона 65-74 МГц на УКВ-радиоприемник с диапазоном Х7-108 МГц и т.д), а в супергетеродинных приемниках принцип преобразования частот позволяет достигать высокой чувствительности и избирательности.
В радиопередатчиках частота задающего генератора, как правило, является несущей. В сложных конструкциях иногда используется принцип умножения частоты, т.е. частота несущей в несколько раз выше частоты задающего генератора. Передача информации осуществляется амплитудной или частотной модуляцией (АМ, ЧМ) несущей.
После соответствующего усиления промодулированные ВЧ-колебания (ВЧ-сиг-нал) поступают в передающую (излучающую радиоволны) антенну.
В простейших передатчиках промодулированные с помощью достаточно простых цепей ВЧ-колебания, созданные задающим генератором, с его выхода сразу поступают в антенну’. Часто это происходит с минимальным согласованием (или без согласования) с антенной.
Поэтому параметры таких маломощных передатчиков в очень большой степени зависят от параметров задающего генератора — стабильности частоты, коэффициента гармоник, амплитуды ВЧ-колебаний, мощности генератора и т.д. Мощность простейших передатчиков сравнительно не высока, и дальность обычно ограничивается несколькими сотнями метров.
В генераторах — автогенераторах, используемых в конвертерах, приемниках и передатчиках, транзисторы обычно включают по схеме с общей базой (ОБ) или с общим коллектором (ОК). В схемах с ОБ выходное сопротивление, а в схемах с ОК входное сопротивление имеют большие величины.
Они вносят небольшие затухания в резонансные контуры, входящие в состав генераторов и включенные на выходе и входе данных схем соответственно. Это способствует улучшению стабильности частот и амплитуд генерируемых колебаний.
Влияние изменений параметров транзисторов (от температуры, времени, изменения напряжения питания и т.д.) на генерируемые частоты уменьшают, включая соответствующие резисторы в цепи коллекторов и эмиттеров этих транзисторов (вводят отрицательные обратные связи). Для повышения стабильности частот автогенераторы часто питают через стабилизаторы напряжений.
