Автомобильная сирена для сигнализации: схемы переделки стандартной и установки автономной автосигнализации

Музыкальный звонок на микросхеме УМС8-08

Предлагаю два варианта схемы звучания одной из мелодий квартирного музыкального звонка. Мелодию выбирают сенсором. В отличие от ранее опубликованных схем, эта более простая и в то же время надежная, и к тому же в первом варианте выносной кнопкой можно ограничивать или же увеличивать время звучания мелодии. Питание осуществляется от двух пальчиковых батареек.

Рассмотрим первый вариант музыкального звонка (рис.1). Суть его заключается в том, что если нажимать на выносную кнопку, которая расположена на входной двери, в течение 2 с, то мелодия будет звучать полностью, а если менее 2 с, то мелодия оборвется после первых трех аккордов.

Получается, что если кнопку нажать и отпустить, то прозвучат 3 аккорда, а если зафиксировать ее более одной секунды, то прозвучит полностью одна из выбранных мелодий. Этот вариант мне нравится тем, что практически не надоедает мелодия, а первых трех аккордов, звучащих в течение 35 с, вполне хватает, чтобы узнать, что вас кто-то посетил.

Использованная в схеме ИМС изготовлена по КМОП технологии, что обеспечивает малый расход энергии питания.

Резистор R1 служит для подавления помех, приводящих к самопроизвольному пуску. Что касается оконечного каскада, то он интересен тем, что можно регулировать громкость резистором R3 и окраску звучания — конденсатором С3.

Что касается второго варианта (рис.2), то он похож по конструкции. Но в любом случае мелодия будет звучать полностью. Достаточно нажать и отпустить кнопку в течение менее 1 с, и мелодия зазвучит полностью. На входе ИМС дополнительно включены элементы R1, С1 и защитный диод VD2.

Звонок, как правило, при правильном монтаже работает сразу и практически не требует налаживания. Выходной трансформатор от любого миниатюрного транзисторного приемника. Динамик имеет сопротивление 8 Ом; 0,5…1 Вт. В данном случае использовался 0,25ГД. Громкости его вполне достаточно.

С.Ю. Малышев, г. Мариуполь

Разновидности сирен для сигнализации

Сирены подразделяются по следующим отличиям:

принципу генерации звука;
напряжению питания;
степени давления звука;
виду подключения и питания.

Некоторые из разновидностей будут рассмотрены ниже.

По принципу работы

В основе работы сирен применяются два принципа формирования звукового эффекта:

Пьезоэлектрический. В автомобильных сиренах используется обратный пьезоэлектрический эффект, основанный на вибрации пьезокерамической пластины под воздействием переменных токов. Частота звука определяется частотой подаваемого напряжения, которое составляет от 12 до 20 Вольт. В конструкцию сирены можно ввести управляющий микроконтроллер, который позволит генерировать двух- или трехтональный звук. Для сирен авто характерна возможность подачи различных звуковых сигналов и мелодий, которые отличаются частотой или дискретностью. На промышленных предприятиях для сирен систем оповещения с пьезоэлектрическим эффектом может применяться напряжение 220 в. Звуковое давление измеряется в децибелах, для сирен в машинах применяется диапазон от 75 до 115 Дб.
Электромагнитный. Устройства представляют собой сердечник из намагниченного материала, на который намотана катушка из медной проволоки. Сердечник имеет внутри полость, с установленной в нем тонкостенной металлической перегородкой — мембраной. При подаче на катушку напряжения с переменной частотой (соответствующей желаемому звуку) мембрана начинает вибрировать и формировать однотональный звук с повышенной громкостью. Для усиления звука в сиренах применяется дополнительный генератор, усиливающий звук с частотой в диапазоне 800-2000 Гц. Недостатком конструкции является энергоемкость и необходимость применения напряжения 220 в. На сегодняшний день сирены электромагнитного типа изредка применяются в охранных системах помещений.

По виду подключения и питания

Сирены могут разделяться по способу связи с блоком управления на проводные и беспроводные. Вторые получают сигнал на срабатывание по радиоканалу различной частоты.

Проводные и беспроводные устройства могут иметь два варианта питания:

от основного источника энергии — аккумулятора автомобиля или штатной сети в помещениях;
с автономным питанием от собственного источника (аккумулятора или батареек).

Изготовление говорящей сирены показано в видеоролике от канала Tver Garage.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Электрическое управление автономной сиреной

Кроме проводов питания (красный, чёрный), кабельный шлейф модуля сирены снабжён ещё двумя проводами. Они являются управляющими. Один называется Positive Trigger (белый), второй – это Negative Trigger (синий либо коричневый). Устройство начнёт подавать сигнал, противодействующий угону, если выполнено одно из условий:

На «красном» проводе нет +12-ти Вольт (этого окажется достаточно);
Питание подведено, но шнур Positive Trigger подключен к положительному питающему напряжению;
Питание к сирене подключено, шнур Negative Trigger соединён с массой.

Используя управляющие провода, и даже один из них, сигналка может менять состояние автономной сирены. То есть включать её, когда это нужно.

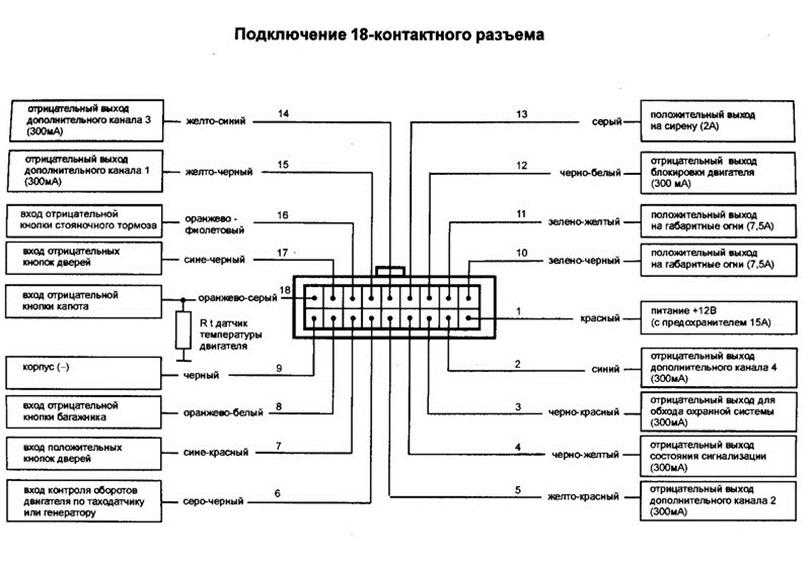

Так выглядит схема разъёма типичной автосигнализации:

Основной разъём, сигналка Starline

Здесь есть несколько дополнительных выходов, рассчитанных на ток 300-400 мА. Один из этих выходов программируют особым образом: когда нужно включить «внешнюю сирену», выход соединяется с массой (либо с +12 Вольт). Программирование выполняют самостоятельно, и как правило, уже после подключения. Но будьте внимательны – должным образом можно запрограммировать только один из дополнительных каналов. Не ошибитесь с подключением.

Сенсорный квартирный звонок

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от «земли».

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!

С сайта http://radiolub.ru

Простые сирены для автомобильных сигнализаций — Главная — Статьи

Всегда присутствуют красный и черный провода, они соответственно подключаются к плюсу АКБ и к массе автомобиля. С массой понятно, об этом было сказано в самом начале. Плюс подключается к питающему проводу сигнализации и как можно ближе к разъёму. Поясню для чего. Первое — сирена будет защищена предохранителем, второе — если перерезается жгут сигнализации идущий под капот, то автономная сирена сразу включит сигнал из-за потери питания (при условии, что она была включена ключиком).

Остались еще два провода, которые и вызывают вопросы — куда их подключать

Обратите внимание, что при проверке сирены, а именно при подключении плюса и массы она не кричит, причем не зависимо от того, включен ключик или нет. Вот для того чтобы сирена закричала и служат эти два провода

Обычно их подписывают «positive trigger» — положительный триггер и «negative trigger» — отрицательный триггер. Один из этих проводов подключается соответственно к проводу управления сигнализации. Если в режиме «Паника» на проводе появляется сигнал (+), то используется положительный триггер, а если сигнал массы (-), то соответственно отрицательный триггер. При таком подключении сирены основное потребление идет по проводу питания от аккумулятора, а от сигнализации только слаботочное управление. И в этом случае можно подключить при желании дополнительную простую сирену.

Некоторой разновидностью автономных сирен, конечно с оговоркой, можно привести как то, что есть сирены даже с выключенным ключом при подаче сигнала на управление могут кричать. Другие же необходимо обязательно включать ключиком.

Достоинством этих сирен, как было сказано выше, является то, что обрезав провода сирена продолжает кричать за счет собственного аккумулятора. Конечно она кричит несколько тише, но от этого угонщику не легче. А при хорошем внутреннем аккумуляторе может кричать довольно долго, хотя ночью будет достаточно и пяти минут, что б выполнить свою функцию. Состояние внутреннего АКБ сирены, желательно изредка проверять, отсоединяя клемму штатного АКБ или вынимая предохранитель сигнализации при включенной ключиком сирене, что б это достоинство не превратилось в недостаток.

О недостатках. Поскольку есть ключик и замочек, значит должен быть доступ к сирене, и при этом её далеко не спрячешь. Внутренние аккумуляторы сирены могут разрушаться при этом сирена превратиться в простую из автономной, или хуже того начнет потреблять повышенный ток, тем самым, разряжая штатный АКБ.

Проверить исправность сирены и выходного каскада сигнализации можно по методике изложенной в конце статьи о простых сиренах. С той лишь разницей, что питание на красном проводе должно обязательно присутствовать, а сигнал управления подается на соответствующий вход для проверки работоспособности сирены. Остается дополнить только то, что возможна неисправность замка сирены, который иногда рассыпается или сворачивается, что вызывает невозможность либо включения или выключения сирены.

Схемы подключения сирен:

Для проверки работоспособности сирен — проводник с точкой «А» является местом подачи сигнала управления. Методика проверки описана в статье про обычные сирены. Обязательным условием является присутствие питания и массы на проводах сирены.

А) Подключение сирены с положительным управлением от сигнализации. Пунктиром изображено возможное подключение дополнительной простой сирены.

При замене автономной сирены на простую, по схеме в точке «А» отключается управление от автономной сирены, и простая сирена становится основной. Провод питания автономной сирены заизолировать.

Принципиальная схема

На рисунке 1 показана схема включения УМС8-08 для последовательного воспроизведения музыкальных фрагментов. Кнопкой S1 производится и включение и выбор музыкального фрагмента. Можно включение и выбор фрагментов разделить, тогда нужно вывод 13 соединить с плюсом питания, вывод 6 оставить соединенным с кнопкой.

Рис. 1. Схема включения микросхемы УМС8-08.

В таком виде музыкальный синтезатор будет работать все время пока есть питание. А мелодию можно будет выбирать кнопкой S1.

У микросхемы есть два выхода — вывод 1 и вывод 14. На эти выходы поступают противофазные импульсы. Сделано это для того чтобы при подключении к ним пьезоэлектрического звукоизлучателя (В1) на нем размах напряжения был вдвое больше напряжения источника питания. Все же 1,5V маловато для более или менее громкого звучания.

На рисунке 2 показана схема сирены. Для получения «сиренной» громкости звучания и возможности работы на такую низкоомную нагрузку как высокочастотная динамическая головка, схема дополнена мостовым импульсным усилителем мощности, собранным на микросборках А2 и АЗ типа IRF7309.

Рис. 2. Схема самодельной сирены на основе микросхемы УМС8-08.

Каждая из этих сборок содержит комплементарную пару разноструктурных полевых ключевых транзисторов. Теперь задача в том, чтобы на входы этих сборок подать противофазные импульсы.

Амплитуда импульсов на выводах 1 и 14 микросхемы А1 слишком мала для «раскачки» полевых транзисторов микросборок А2 и АЗ, поэтому сделаны два усилителя напряжения на транзисторах VТ1 и VТ2. Коллекторные цепи этих транзисторов подключены через R3 и R4 к источнику питания 12V, потому и размах импульсов на них будет такой величины.

Комплекс оборудования для подвижных узлов связи малоканальный УМС‑08В

Комплекс УМС-08В применяется для оперативной организации телефонной связи, служб передачи данных в необорудованных неприспособленных помещениях по стандартным каналам связи на базе TDM или IP. Комплекс может применяться в период выездных мероприятий в точках временного развертывания с обеспечением связи в трех независимых направлениях с обеспечением резервирования на каждом из них. Комплекс выполнен на базе блока ОГМ-8В.Особенности:

Организация связи в 3 независимых направлениях: 4хE1, 2xWAN, 4xLAN, 8xFXS/FXO/E&M;
Мониторинг состояния и оперативная подстройка параметров блоков ОГМ-8В с помощью ноутбука, расположенного на телескопической полке;
Резервирование сетевого участка в режимах TDM+TDM, TDM+IP, IP+IP;
Доступность всех пользовательских сервисов за счет совместимости с семейством компонентных плат аппаратуры ОГМ-30ЕМ, включая серию 125;
Вывод пользовательских и сетевых портов на плинты Krone с дублированием на разъемы RJ-45;
Автономная подсветка поля подключений.

Условия эксплуатации	рабочая температура от +1 до +45°С относительная влажность не выше 95% при температуре +25 °C
Электропитание	~220 В
Энергопотребление, не более	100 Вт
Габаритные размеры, ВхШхГ	513х569×610 мм
Масса, не более	50 кг

‘);
});

tdList.each(function(tdIndex) {
var rowspan = $(this).attr(«rowspan»);
if (tdIndex + thisOffset >= colToGet) {

if(skips) {
if(altCount%2==0){
//$(this).parent().addClass(‘alt’);
}
return false;
}

$(this).addClass(‘fc’);
if(altCount%2==1){
//$(this).parent().addClass(‘alt’);
}
altCount++;
if (rowspan > 1) {
for (var i = 1; i 1) {
for (var i = 1; i 0){
alert($(this).attr(‘rowspan’));
}
if(index==cells.length-1){
//$(this).addClass(‘lc’);
}
else if(index==0){
$(this).addClass(‘fc’);
}
$(this).html(»+$(this).html()+»);
});
});*/
})

Блок ОГМ-8В	Блок, интерфейсы 4хЕ1, LAN 4х100Base-T, WAN 2х100Base-T. В УМС-08 устанавливается 3 блока ОГМ-8В. В блоках №1-2 предустановлены: 2 платы ОК-125М, плата ОД-121 с комплектами КОД-121, плата СО-125, в блоке №3 предустановлены: 3 платы СО-125, плата ОК-125М.
Блок ПМ-03-А	Блок питания, включающий в себя преобразователь напряжения из ~220 В в минус 48 В. Блок содержит интерфейсы Ethernet для подключения компьютера управления к блокам ОГМ-8В.
Переносной компьютер	Переносной персональный компьютер с установленным программным обеспечением управления и мониторинга КПО-120.
Кроссы Krone	3 комплекта по 2 плинта 10х2 для подключения ТЧ и 1 плинту 8х3 для подключения Е1.
Патч-панели	3 панели по 24 порта RJ-45 для подключения 4хЕ1, 4хLAN, 4xWAN, 8xТЧ.
Блок розеток	Блок розеток ~220В на 8 потребляющих устройств.
Шкаф аппаратный 10U	Виброзащищённый транспортный шкаф 10U стандарта 19″, с телескопической полкой для компьютера. Поле подключений оборудовано органайзерами для кабелей и подсветкой.

Посмотреть сертификаты на всю продукцию

УМС8 музыкальная сирена | Сабвуфер своими руками

Различные автомобильные и стационарные охранные устройства обычно работают совместнос типовой стандартной электронной сиреной.

Такая сирена при подаче питания издает громкие звуки весьма стандартного «репертуара», либо менящийся тон, либо набор стандартных звуковых эффектов. И вот эта стандартность и является главным минусом покупных сирен, потому что ваш охраняемый объект, например, стоящий во дворе автомобиль, трудно узнать по голосу сирены, выделить его на слух из, если можно так сказать, «хора» других автомобильных сигнализаций.

Чтобы четко узнавать свою «ласточку» по голосу, можно для неё сделать уникальную сирену, воспроизводящую музыкальные фрагменты советской эстрады. Правда, для этого потребуетсяуже весьма устаревшая микросхема «УМС8». Хочу напомнить, что в 80-е годы прошлого века эта микросхема применялась в стационарных электронных часах-будильниках и в электронных квартирных звонках. К сожалению, если УМС08 нет в собственных запасах, сейчас её уже в продаже встреть сложно, но можно поискать на радиорынках или в интернете.

На приведенной здесь схеме микросхема УМС08 включена почти по упрощенной типовой схеме (как в цифровом будильнике), с той разницей, что в типовой схеме она работает на пьезоэлектрический звукоизлучатель, включенный между выводами 1 и 14. На этих выводах у микросхемы противофазные импульсные сигналы.

Звук пьезоэлектрического звукоизлучатель резкий, и не достаточно громкий для сирены охранного устройства. Чтобы его усилить и сделать более приятным, было принято решение просто подать сигнал с одного из выходов микросхемы на обычный достаточно мощный мостовой УМЗЧ, нагруженный на мощную высокочастотную динамическую головку.

Этот УМЗЧ выполнен на микросхеме TDA1519A по типовой схеме мостового монофонического УМЗЧ. Сигнал снимается с вывода 1 А1, с тем же успехом можно снять его и с вывода 14. Микросхема УМС08 питается напряжением 3V. Это напряжение формируется своеобразных параметрическим стабилизатором, состоящим из двух последовательно включенных светодиодов HL1 и НL2 и резистора R1.

Светодиоды красные, индикаторные, с прямым напряжением около 1,6V. В общем, получается около 3,2V для питания А1. В принципе, светодиоды можно заменить стабилитроном на 3V, но светодиоды доступнее. К тому же они еще работают и как индикатор включения, хотя в этом и нет особой необходимости. Микросхема А2 нуждается в теплоотводе. При отсутствии микросхемы TDA1519A можно сделать мостовой УМЗЧ на другой аналогичной микросхеме.

Переделка и настройка

Способы переделки и настройки зависят от типа оповещателя:

Многотональный. Отличается возможностью изменения типа сигнала. Для изготовления многотональной сирены используется микросхема 561ЛН2. Частота генератора звука зависит от номинала резистора. Увеличения частоты вырабатываемого сигнала достигают изменением этого параметра. Для получения однотонального устройства потенциометры заменяют постоянными сопротивлениями.
Двухтональный. Устройство подключается ко входу процессорного блока противоугонной системы. По силе звучания самодельный извещатель не отличается изготовленному в промышленных условиях. При этом она требует меньшего количества тока и имеет индивидуальное звучание. Импульсы, формируемые металлической пластиной, попадают на схему, собираемую из транзистора типа VT1.
Сирена 12 Вольт. Для сборки используются транзисторы и динамики. Сопротивление индукционных элементов последних должно составлять 16 Ом.
Сирена мощностью до 15 вольт. Для активации тревожного режима противоугонного комплекса подойдет извещатель, собранный с применением генератора УМС-8-08. Чтобы подключить сирену сигнализации, нужно использовать защитное реле.
На базе микросхемы сотового телефона. Неисправную сирену можно отремонтировать, используя плату КА2410. Для усиления сигнала применяется транзистор. Звук подается на динамическую головку, которая снабжается вспомогательным диодом, защищающим от некорректного внедрения сирены в цепь (соединения отрицательного кабеля с положительной клеммой).

Сборка автомобильного звукоизлучателя, работающего от разного напряжения, включает следующие этапы:

создание чертежей печатной платы с помощью специальных компьютерных программ;
перенесение эскиза на вощеную бумагу, создание трафарета;
обработка текстолитового листа мелкозернистой наждачной бумагой;
обезжиривание поверхности изготавливаемой платы (текстолит обрабатывают утюгом или самодельным нагревательным устройством);
наклеивание шаблона;
удаление трафарета (выполняется с помощью теплой воды);
обработка текстолитовой пластинки раствором, состоящим из хлористого железа и воды, смешанных в пропорции 1:3;
просверливание отверстий для ножек деталей микросхемы;
припаивание радиодеталей;
введение генератора в корпус сирены.

После выполнения вышеуказанных действий оповещатель становится готовым к установке в машину.

Дверной звонок на микросхеме УМС8-08, процесс изготовления:

Собирать музыкальный звонок будем по этой схеме:

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Размещаем микросхему ключом к верху (на фото).

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Припаиваем базу транзистора КТ315 к первой ножке микросхемы.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Перевернул для удобства пайки микросхему, теперь она ключом к нам и затем припаял диод катодом к среднему выводу транзистора (коллектору), а анодом к 13-му выводу микросхемы.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Снова перевернул микросхему в исходное состояние и припаял электролитический конденсатор 680 мкФ х 16В минусовым выводом к 3-й ножке УМС8-08, а плюсовым к 5-й.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Отрезком медной проволоки соединил эмиттер транзистора с 2 и 3 выводом микросхемы.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Припаял контакты тактовой кнопки к 5 и 6 выводу.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Припаял часовой кварц к 7 и 8 выводу, а затем куском проволоки соединил 6-й и 13-й вывод микросхемы.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Далее подпаял динамик одним контактом к среднему выводу транзистора (коллектору), а вторым к 5-му выводу микросхемы.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Всё, осталось подпаять провода питания, минусовый провод к 3-й ножке микросхемы, а плюсовой к 5-й и можно пробовать дверной звонок в деле.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

При кратковременном нажатии на тактовую кнопку начинает воспроизводится первая мелодия и играет до конца, если же нажать ещё раз на кнопку то воспроизводится следующая мелодия и т.д., то есть при каждом нажатии на кнопку воспроизводятся мелодии по очереди после 8-й мелодии следующая будет снова первая в списке.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

В микросхеме синтезаторе УМС8-08 зашиты отрывки из свадебного вальса Мендельсона и вальса Штрауса «Весенние голоса», существуют также и другие микросхемы из этой серии с другими мелодиями, так например: УМС-7-01 и УМС-8-01 содержат три фрагмента популярных песен военных лет — «Землянка», «Эх, дороги», «Венский вальс»; УМС-7-03 — два отрывка детских песен; УМС-8-04 — три мелодии песен и прерывистый сигнал; в микросхеме УМС-8-05 также как и в УМС8-08 содержатся отрывки из свадебного вальса Мендельсона и вальса Штрауса «Весенние голоса».

Список мелодий для разных серий микросхемы генератора мелодий можно увидеть в этом списке:

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Микросхема достаточно экономичная и низковольтная, так она начинает работать уже с напряжения — 1,5 В и при этом звук получается достаточно громкий, а ток при простое всего 5 мкА, что позволяет обойтись от выключателя питания. При работе данная схема потребляет 23 мА.

Как работает дверной звонок на микросхеме УМС8-08, можно увидеть на этом видео:

Можно собрать при желании дверной звонок по усовершенствованной схеме, что приведена ниже.

Дверной звонок на 8 мелодий на микросхеме УМС8-08

Суть данной схемы состоит в том, что если нажать и удерживать на выносную кнопку которая расположена на входной двери, в течении 2 секунд и затем отпустить, то мелодия будет звучать полностью, а если менее 2 с, то мелодия оборвется после первых трех аккордов. Этот вариант мне нравится тем, что мелодия практически не надоедает, а первых трех аккордов вполне хватает, чтобы узнать, что кто-то к Вам пришёл.

Как видите, на отечественной микросхеме УМС8-08 с зашитыми в неё 8-мью мелодиями можно сделать отличный музыкальный звонок для входной двери или же для какой-то другой самоделки, например, электронной музыкальной шкатулки.

Забрать к себе:

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

В.Беседин, г.Тюмень
