Транзистор с945 отечественный аналог

Основные характеристики и параметры транзисторов

Классификация транзисторов. Проводимость, усиление, параметры, определяющие мощность, допустимое напряжение, частотные и шумовые свойства транзистора.

Транзистор, в общем понимании этого слова – это полупроводниковый прибор, как правило, с тремя выводами, способный усиливать поступающий на него сигнал. Выполняя функции усиления, преобразования, генерирования, а также коммутации сигналов в электрических цепях, в данный момент транзистор является основой подавляющего большинства электронных устройств и интегральных микросхем.

На принципиальных схемах транзистор обычно обозначается латинскими буквами «VT» или «Q» с добавлением позиционного номера (например, VT12 или Q12).

В отечественной документации прошлого века применялись обозначения «Т», «ПП» или «ПТ». Преобладающее применение в промышленных и радиолюбительских конструкциях находят два типа транзисторов – биполярные и полевые. Какими они бывают?

ОСНОВНАЯ КЛАССИФИКАЦИЯ, ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ТРАНЗИСТОРОВ.

Основная классификация, определяющая область применения транзисторов, ведётся по: исходному материалу, на основе которого они сделаны, структуре проводимости, максимально допустимому напряжению, максимальной мощности, рассеиваемой на коллекторе, частотным свойствам, шумовым характеристикам, крутизне передаточной характеристики (для полевых) или статическому коэффициенту передачи тока (для биполярных транзисторов) . Рассмотрим перечисленные пункты классификации более детально.

По исходному полупроводниковому материалу транзисторы классифицируются на: — германиевые (в настоящее время не производятся); — кремниевые (наиболее широко представленный класс); — из арсенида галлия (в основном СВЧ транзисторы) и др.

По структуре транзисторы классифицируются на: — p-n-p структуры – биполярные транзисторы «прямой проводимости»; — n-p-n структуры – биполярные транзисторы «обратной проводимости»; — p-типа – полевые транзисторы с «p-типом проводимости»; — n-типа – полевые транзисторы с «n-типом проводимости». В свою очередь, полевые транзисторы подразделяются на приборы с управляющим p-n-переходом (JFET-транзисторы) и транзисторы с изолированным затвором (МДП или МОП-транзисторы).

По параметру мощности транзисторы делятся на: — транзисторы малой мощности (условно Рmах — транзисторы средней мощности (0,3 — мощные транзисторы (Рmах >1,5 Вт). Также косвенным показателем мощности транзистора является параметр максимально допустимого тока коллектора (Iк_max).

По параметру максимально допустимого напряжения Uкэ или Uси транзисторы делятся на: — транзисторы общего применения (условно Uкэ_mах — высоковольтные транзисторы (Uкэ_mах > 100 В). У современных биполярных и полевых транзисторов параметр Uкэ_mах (Uси_mах) может достигать нескольких тысяч вольт!

По частотным характеристикам транзисторы делятся на: — низкочастотные транзисторы (условно Fгр — среднечастотные транзисторы (3 — высокочастотные транзисторы (30 — сверхвысокочастотные транзисторы (Fгр > 300 МГц); Основным параметром, характеризующим быстродействия транзистора, является граничная частота коэффициента передачи тока (Fгр). Косвенным – входная и выходная ёмкости. Для транзисторов, разработанных для использования в ключевых схемах, также может указываться параметр задержки переключения (tr и ts).

По шумовым характеристикам транзисторы делятся на: — транзисторы с ненормированным коэффициентом шума; — транзисторы с нормированным коэффициентом шума (Кш).

Коэффициент передачи тока (h21 – для биполярного транзистора) и крутизна передаточной характеристики (S – для полевого) являются одними из основных параметров полупроводника. От него зависят как качественные показатели транзисторного усилительного каскада, так и требования, предъявляемые к предыдущим и последующим каскадам.

Однако давайте будем считать эту статью вводной, а углубляться и подробно рассуждать о влиянии тех или иных параметров на работу и поведение биполярного или полевого транзистора будем на следующих страницах. Полный перечень статей, посвящённых описанию работы транзистора, а также расчётам каскадов на полевых и биполярных полупроводниках, приведён в рубрике «Это тоже может быть интересно».

Зачем использовать инструментальные усилители?

Когда я учился в колледже, один из моих преподавателей сравнил работу инженера-электронщика с разнорабочим с поясом с инструментами, набитым оборудованием. Успешный разнорабочий будет стремиться иметь широкий набор инструментов и знать, как и когда использовать каждый из них. Точно так же инженер-электронщик имеет свой «пояс с инструментами» из знаний и применений компонентов, схемотехники и способов решения задач. Столкнувшись с задачей, успешный инженер будет знать, какие инструменты использовать для достижения цели проектирования.

Один из таких инструментов, который должен иметь каждый инженер, – это инструментальные (или измерительные) усилители. Инструментальные усилители играют жизненно важную роль во многих областях электротехники; все, от промышленной автоматики для тяжелых условий эксплуатации до прецизионных медицинских устройств, используют инструментальные усилители в своих интересах. Прежде чем мы перейдем ко всем применениям, мы должны кратко рассмотреть конструкцию инструментальных усилителей, и почему их нужно использовать вместо обычных операционных усилителей, которые обычно дешевле.

Давайте сначала взглянем на классическую схему дифференциального усилителя:

Рисунок 1 – Дифференциальный усилитель

Такой конфигурации может быть достаточно для некоторых дифференциальных применений; он может усиливать сигнал с измерительного моста и иметь хороший CMRR (КОСС, коэффициент ослабления синфазного сигнала), но у него есть несколько проблем. Во-первых, мы можем ясно видеть, что входные импедансы не приближаются к бесконечности; фактически входное сопротивление на инвертирующем входе относительно низкое. Входные сопротивления в этой схеме не совпадают, и иногда входные сопротивления инвертирующего и неинвертирующего входов могут сильно различаться. Эта схема также требует очень тщательного согласования резисторов и согласования с импедансом источника. Мы, конечно, могли бы увеличить входной импеданс, сделав резисторы обратной связи очень большими, но при номинале 1 МОм для резисторов R1 и R2 потребуется, чтобы R3 и R4 были равны 100 МОм для достижения коэффициента усиления хотя бы 100; а для очень слабых сигналов обычно требуется больший коэффициент усиления. Использование резисторов большого номинала также создает новые проблемы. Резисторы с большим сопротивлением создают шум, и их очень сложно подобрать с высокой точностью; кроме того, резисторы большого номинала могут вызвать появление паразитной емкости, которая отрицательно скажется на CMRR на высоких частотах.

Решением было бы использовать перед каждым входом неинвертирующие буферы, но мы всё равно хотели бы добиться более высокого коэффициента усиления. Взгляните на инструментальный усилитель, показанный ниже.

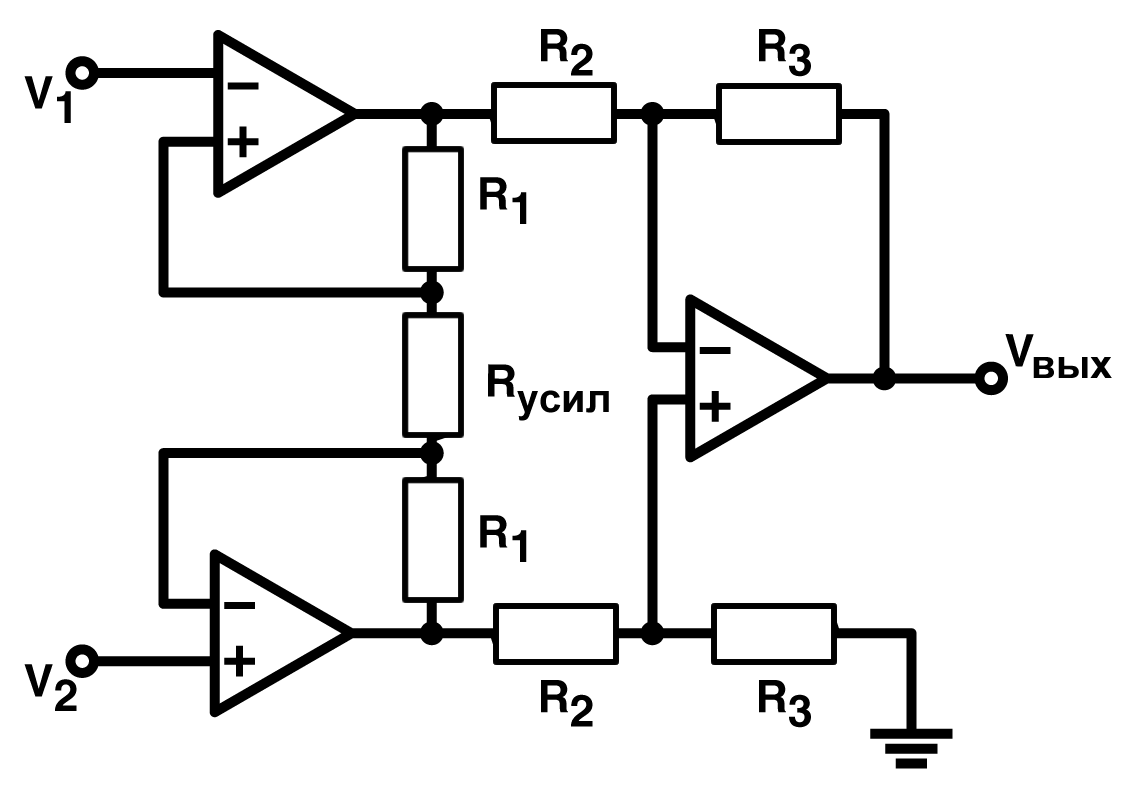

Рисунок 2 – Инструментальный усилитель

Два буферных усилителя обеспечивают практически бесконечное входное сопротивление и усиление, а дифференциальный усилитель обеспечивает дополнительное усиление и несимметричный выход. В результате получается схема с очень высоким CMRR, высоким коэффициентом усиления и входным сопротивлением порядка 1010 Ом.

Как устроен ЦАП

ЦАП подразделяются на электрические и механические. В электрических ЦАП выходными сигналами являются ток, напряжение, временной интервал, а в механических — линейное и угловое перемещения, скорость и т.д. Широкое применение ЦАП нашли:

в системах цифровой связи, системах телеизмерений (модемы, кодеки, активные и цифровые фильтры), системах распределения аналоговых сигналов;
в системах управления технологическими процессами (станки с числовым программным управлением, прецизионная электротермообработка, электронно-лучевая фотолитография и др.);
в испытательной и измерительной технике (программируемые источники питания, цифровые измерительные приборы и др.).

Цифровая информация представляется соответствующим кодом. Наиболее распространен двоичный цифровой код. Значения разрядов в таком коде определяются присутствием или отсутствием электрического напряжения или напряжениями высокого или низкого уровня. Цифровой код может быть последовательным, когда уровни напряжения, соответствующие отдельным разрядам кода, поступают в различные моменты времени и могут быть переданы по одной линии.

При параллельном кодировании все уровни напряжения, соответствующие разрядам кода, поступают одновременно и передаются по отдельным линиям. Цифровой код представляется в виде последовательности единиц и нулей, например: 1101. В данном коде записано 4 цифры, которые называют разрядами. Крайний левый разряд называют старшим разрядом (СР), крайний правый — младшим разрядом (МР). Числовой эквивалент может быть определен, если известна система кодирования или тип кода. В ЦАП наибольшее распространение получили двоичные и двоично-десятичные коды с весами разрядов 8-4-2-1 или 2-4-2-1.

Что такое фоторезистор.
Читать далее

Маркировка SMD транзисторов.
Читать далее

Как сделать датчик движения своими руками.
Читать далее

Коды бывают прямыми и обратными. Обратные коды получаются инвертированием всех разрядов прямого кода. Максимальное число разрядов, которые могут быть поданы на вход ЦАП и преобразованы в выходную величину, определяется конкретной интегральной схемой. Число разрядов — это двоичный логарифм максимального числа кодовых комбинаций на входе ЦАП. Число разрядов является наиболее общей характеристикой, определяющей номинальные функциональные возможности ИМС.

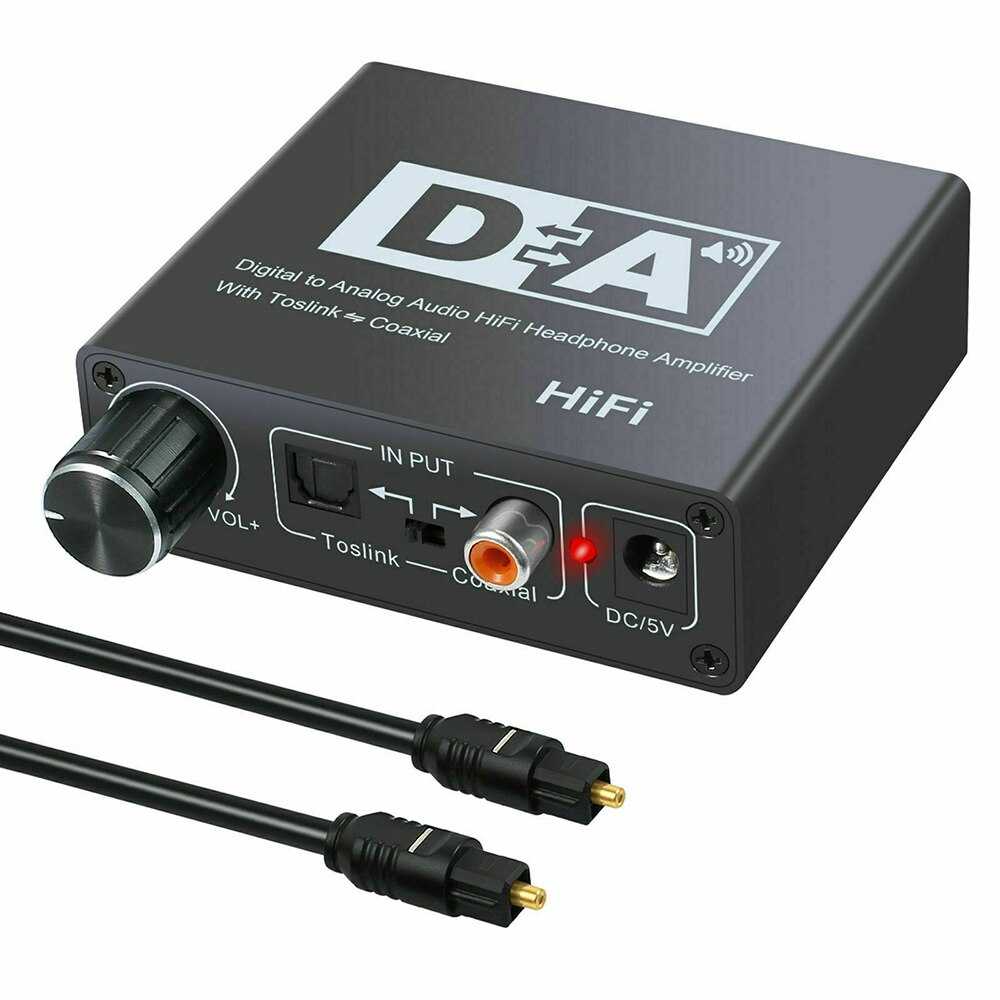

Современный цифро-аналоговый преобразователь.

По способу формирования выходного напряжения в зависимости от цифрового входного кода все ЦАП можно разделить на три группы: с суммированием токов, с суммированием напряжений, с делением напряжений. При реализации ЦАП в виде БИС наибольшее распространение получила схема с суммированием токов. ЦАП с суммированием и делением напряжений менее технологичны, но до сих пор реализуются в аппаратуре на цифровых и аналоговых микросхемах.

ЦАП, использующие для формирования выходного напряжения суммирование токов, делятся на два типа: с использованием взвешенных резисторов и с использованием многозвенной цепочки резисторов R-2R. Принцип действия ЦАП основывается на том, что любое двоичное число X_n_iX_n_₂.. .Х₂Х_гХ можно представить в виде суммы степеней числа 2. Поэтому для преобразования двоичных чисел в аналоговую величину (напряжение, ток и т.д.) необходимо каждой единице числа поставить в соответствие аналоговую величину со своим весом, соответствующим разряду данной цифры, а затем произвести суммирование этих величин.

Схема ЦАП

Схема четырехразрядного ЦАП на основе двоично-взвешенных резисторов состоит из матрицы двоично-взвешенных резисторов, переключателей на каждый разряд, которые управляются цифровыми сигналами, входного (опорного) напряжения и суммирующего усилителя, собранного на базе ОУ в инверсном включении. Сопротивления резисторов, соответствующих разрядам входного слова, отличаются в два раза при переходе к соседнему биту. На цифровые входы ЦАП подается двоичный ЛГ-разрядный сигнал.

Каждый i-й цифровой сигнал управляет г-м переключателем, обеспечивая подключение любого резистора с сопротивлением R ? 21 либо к общей шине, либо к источнику входного напряжения. Для простоты рассмотрения принимается, что сопротивление переключателей и внутреннее сопротивление источника входного сигнала равно нулю.

Четырехразрядного цифро-аналоговый преобразователь.

Распиновка

Цоколевка 13003 у большинства производителей выполняется в пластиковым корпусом ТО-126. У компании STMicroelectronics (STM) этот корпус называется SOT-32. Фирменный MJE13003 у компании Motorola имел пластиковый корпус — ТО-225A. Это тот же, немного улучшенный ТО-126, согласно системы стандартизации полупроводниковых приборов Jedec. Три гибких вывода из корпуса ТО-126, если смотреть на маркировку, имеют следующее назначение: самый левый контакт – база; посередине – коллектор; крайний справа – эмиттер.

В статье рассмотрено назначение выводов, встречающееся у большинства производителей, однако бывает и другая – нетипичная распиновка 13003 в ТО-126. У той же STM, если смотреть на прибор как описано выше, эмиттер будет слева, база справа, а коллектор посередине. Аналогичная цоколевка у KSE13003 (Fairchild Semiconductor). Очень редко, но встречаются приборы в корпусе ТО-220. Для наглядности просмотрите рисунок с цоколевкой от разных компаний.

Фильтр высоких частот

Фильтр высоких частот (ФВЧ) требуется для отсекания сигнала, частота которого ниже определенного порога, который называется, кстати, частотой среза. Схема простейших ФВЧ показаны на рис. 6.


a)	б)

Рис. 6 — Схемы простейших ФВЧ
а) — с неинвертирующим включением ОУ,
б) — с инвертирующим включением ОУ

Это фильтр первого порядка с ослаблением ненужного сигнала крутизной — 6дБ на октаву. Определить частоту среза можно, рассчитывая реактивное сопротивление конденсатора. Оно равно сопротивлению резистора, включенного последовательно с конденсатором.

где
— частота в Герцах,
— емкость в Фарадах.

Если крутизна фильтра первого порядка кажется недостаточной, можно использовать фильтр второго порядка с крутизной 12 дБ на октаву как показано на рисунке.

Рис. 7 — Схемы ФВЧ второго порядка (фильтр Баттерворта)

Чтобы посчитать его граничную частоту можно воспользоваться следующими соотношениями:

При выборе резисторов надо учесть, что их номиналы должны
лежать в пределах 10-100 кОм, поскольку выходное сопротивление фильтра
растет вместе с частотой и если номиналы резисторов выходят за
вышеуказанные рамки это может сказаться отрицательно на работе фильтра.

Типы операционных усилителей

Все выпускаемые на сегодняшний момент операционные усилители можно условно разделить на несколько групп, которые характеризуются общей схемотехникой, динамическими и технологическими характеристиками. Необходимо отметить, что некоторые типы операционных усилителей можно отнести сразу к нескольким группам.

Типы операционных усилителей:

— быстродействующие широкополосные;
— прецизионные (высокоточные);
— общего применения;
— общего применения;
— многоканальные;
— мощные и высоковольтные;
— микромощные.

Быстродействующие широкополосные операционные усилители имеют высокую скорость нарастания выходного сигнала, малое время установления и высокую частоту единичного усиления. Применяются для высокочастотных сигналов.

Прецизионные (высокоточные) операционные усилители имеют небольшое значение напряжения смещения и низкий уровень шумов, а также большим коэффициентом усиления и подавления синфазного сигнала, большим входным сопротивлением. Применяются для усиления малых электрических сигналов.

Операционные усилители общего применения применяются в схемах, которые допускают погрешность на уровне 1%. Имеют средний уровень параметров и наибольшее распространение.

Операционные усилители с малым входным током имеют уровень входного тока прядка десятков пикоампер (I_ВХ ≤ 100 пА). Входные каскады данных усилителей построены на основе полевых транзисторов.

Многоканальные операционные усилители служат для улучшения массогабаритных показателей и имеют параметры аналогичные ОУ общего применения или микромощным усилителям.

Мощные и высоковольтные операционные усилители содержат выходные каскады построенные на мощных высоковольтных элементах и имеют выходной ток I_ВХ ≥ 100 мА и выходное напряжение U_BЫX ≥ 15 В.

Микромощные операционные усилители применяются там, где необходимо ограничить потребляемый ток, например приборы с автономным питанием, работающие в ждущем режиме. Потребляемый ток составляет I_{ПОТ.МАКС} ≤ 1 мА.

Многие могут задаться вполне логичным вопросом, почему операционным усилителям отводится существенное место в современной радиоэлектронике. Ответ довольно прост, ОУ имеет очень большой коэффициент усиления напряжения и тока, что позволяет при использовании обратной связи практически не учитывать усиление ОУ, а расчёт коэффициента усиления схемы регулировать только параметрами цепи обратной связи.

Такая цепь обратной связи, называется отрицательная обратная связь и она является основой работы всех операционных усилителей. О принципах работы операционных усилителей с отрицательной обратной связью я расскажу в своих следующих статьях.

Инвертирующий усилитель с повышенным входным сопротивлением

В предыдущей схеме соотношение входного сопротивления и коэффициента усиления может не подойти для реализации какого-либо проекта. Например, нам нужен усилитель с К=100. Тогда, исходя из того, что значения резисторов должны быть в разумных пределах берем R2=1 МОм, а R1=10 кОм. То есть, входное сопротивление усилителя будет равным 10 кОм, что в некоторых случаях недостаточно. В этих случаях можно применить следующую схему изображенную на рис. 2.

Рис. 2 — Схема инвертирующего усилителя на ОУ с повышенным входным сопротивлением

В данном случае, коэффициент усиления считается по следующей формуле:

То есть, при том же коэффициенте усиление сопротивление R1
можно увеличить, а значит и повысить входное сопротивление усилителя.

Питание операционных усилителей

Если выводы питания не указаны, то считается, что на ОУ идет двухполярное питание +E и -E Вольт. Его также помечают как +U и -U, V_CC и V_EE, Vc и V_E. Чаще всего это +15 и -15 Вольт. Двухполярное питание также называют биполярным питанием. Как это понять — двухполярное питание?

Давайте представим себе батарейку

Думаю, все вы в курсе, что у батарейки есть «плюс» и есть «минус». В этом случае «минус» батарейки принимают за ноль, и уже относительно нуля считают напряжение батарейки. В нашем случае напряжение батарейки равняется 1,5 Вольт.

А давайте возьмем еще одну такую батарейку и соединим их последовательно:

Итак, общее напряжение у нас будет 3 Вольта, если брать за ноль минус первой батарейки.

А что если взять на ноль минус второй батарейки и относительно него уже замерять все напряжения?

Вот здесь мы как раз и получили двухполярное питание.

Возможно, вам также будет интересно

Один из способов измерения тока в электрической цепи — это измерение падения напряжения на токоизмерительном резисторе (шунте) известного сопротивления, включенном последовательно с нагрузкой. Чтобы сопротивление шунта оказывало минимальное воздействие на режим работы нагрузки, оно выбирается минимально возможной величины, что предполагает последующее усиление сигнала. В таблице 1 перечислены производители электронных компонентов, выпускающие как специализированные изделия, предназначенные для

Термопарные измерители мощности с интерфейсом USB с лучшей линейностью и точностью

Типы ЦАП (цифро аналоговый преобразователь)

Наиболее общие типы электронных ЦАП:

широтно-импульсный модулятор— простейший тип ЦАП. Стабильный источник тока или напряжения периодически включается на время, пропорциональное преобразуемому цифровому коду, далее полученная импульсная последовательность фильтруется аналоговым фильтром низких частот. Такой способ часто используется для управления скоростью электромоторов, а также становится популярным в Hi-Fi (класс аппаратуры) аудиотехнике;
ЦАП передискретизации, такие как дельта-сигма ЦАП, основаны на изменяемой плотности импульсов. Передискретизация позволяет использовать ЦАП с меньшей разрядностью для достижения большей разрядности итогового преобразования; часто дельта-сигма ЦАП строится на основе простейшего однобитного ЦАП, который является практически линейным

На ЦАП малой разрядности поступает импульсный сигнал с модулированной плотностью импульсов (c постоянной длительностью импульса, но с изменяемой скважностью), создаваемый с использованием отрицательной обратной связи. Отрицательная обратная связь выступает в роли фильтра высоких частот для шума квантования

Большинство ЦАП большой разрядности (более 16 бит) построены на этом принципе вследствие его высокой линейности и низкой стоимости. Быстродействие дельта-сигма ЦАП достигает сотни тысяч отсчетов в секунду, разрядность — до 24 бит. Для генерации сигнала с модулированной плотностью импульсов может быть использован простой дельта-сигма модулятор первого порядка или более высокого порядка как MASH (англ. Multi stage noise SHaping). С увеличением частоты передискретизации смягчаются требования, предъявляемые к выходному фильтру низких частот и улучшается подавление шума квантования;
взвешивающий ЦАП, в котором каждому биту преобразуемого двоичного кода соответствует резистор или источник тока, подключенный на общую точку суммирования. Сила тока источника (проводимость резистора) пропорциональна весу бита, которому он соответствует. Таким образом, все ненулевые биты кода суммируются с весом. Взвешивающий метод один из самых быстрых, но ему свойственна низкая точность из-за необходимости наличия набора множества различных прецизионных источников или резисторов. По этой причине взвешивающие ЦАП имеют разрядность не более восьми бит;
цепная R-2R схемаявляется вариацией взвешивающего ЦАП. В R-2R ЦАП взвешенные значения создаются в специальной схеме, состоящей из резисторов с сопротивлениями R и 2R. Это позволяет существенно улучшить точность по сравнению с обычным взвешивающим ЦАП, так как сравнительно просто изготовить набор прецизионных элементов с одинаковыми параметрами. Недостатком метода является более низкая скорость вследствие паразитной емкости;
сегментный ЦАПсодержит по одному источнику тока или резистору на каждое возможное значение выходного сигнала. Так, например, восьмибитный ЦАП этого типа содержит 255 сегментов, а 16-битный — 65535. Теоретически, сегментные ЦАП имеют самое высокое быстродействие, так как для преобразования достаточно замкнуть один ключ, соответствующий входному коду;
гибридные ЦАПиспользуют комбинацию перечисленных выше способов. Большинство микросхем ЦАП относится к этому типу; выбор конкретного набора способов является компромиссом между быстродействием, точностью и стоимостью ЦАП.

Схема цифро-аналогового преобразователя.

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

Напряжение коллектор – эмиттер 500 V;
Напряжение эмиттер – база 5 V;
Ток коллектора – 15 А;
Ток коллектора максимальный – 30 А;
Мощность рассеивания при 250С – 135 W;
Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Параметры

Основные технические параметры 13001 (при температуре окружающей среды +25 °C) следующие:

физические:

принцип действия – биполярный;
корпус ТО-92 или SOT-23;
материал корпуса – пластик;
материал – монокристаллический кремний;

электрические (для устройства в корпусе ТО-92):

проводимость – n-p-n (обратная);
IK макс. (Ic max) не более 200 мА (mA);
UКЭ макс. (VCEmax) не более 400 В (V);
UКБ макс. (VCBmax) не более 500 В (V);
UЭБ макс. (VЕВ max) не более 9 В (V);
UКЭ нас. (VCEsat) не более 0.5 В (V), при IK (Ic)=50 мА (mA) и IБ (Ic)= 10 мА (mA);
UКЭ нас. (VCEsat) не более 1.2 В (V), при IK (Ic)=50 мА (mA) и IБ (Ic)= 10 мА (mA);
fгр (ft) от 8 МГц (MHz), при U КЭ = 20 В (V), IK = 20 мА (mA);
UКБ макс. (VCB max ) = 500 В (V) и отключенном эммитере (ток эммитора IЭ (IE)=0;
IКЭО (ICEO) не более 200 мкА (µA), при U КЭ макс. (VCEmax ) =400 В (V) и IБ (IB)=0;
IЭБО (IEBO) не более 100 мкА (µA), при U EБ макc. (VEB max ) = 9 В (V) и IК (IС)=0;
PK макс. (PC) 0,75 Вт (W);
Tраб. (Tj) не более + 150 °C;
Tхран. (Tstr) от — 55 до + 150 °C.;
Hfe при UКЭ = 20 В (V) и IK = 20 мА (mA) от 10 до 40 , при UКЭ = 10 В (V) и IK = 0,25 мА (mA) — 8;

электрические (для устройств в корпусе SOT-23):

проводимость – n-p-n;
IK (Ic max) 200 мА (mA);
UКЭО (VCEO) ≤ 500 В (V);
UКБО (VCBO) ≤ 800 В (V);
UЭБО (VЕВO) ≤ 9 В (V);
UКЭ нас. (VCEsat) ≤ 0.5 В (V), при IK (Ic) = 50 мА (mA) и IБ (Ic)= 10 мА (mA);
UКЭ нас. (VCEsat) ≤1.2 В (V), при IK (Ic) = 50 мА (mA) и IБ (Ic)= 10 мА (mA);
fгр (ft) 8 МГц (MHz), при U КЭ = 20 В (V), IK = 20 мА (mA);
IКБО (ICBO) ≤1 мкА (µA) при U КБ (VCBО) = 600 В (V);
IКЭО (ICEO) ≤10 мкА (µA), при U КЭ (VCEО ) = 400 В (V) и IБ (IB)=0;
IЭБО (IEBO) ≤1 мкА (µA), при U EБ (VEBО ) = 9 В (V) и IК (IС)=0;
PK (PC) = 0,5 Вт (W);
Tраб. (Tj) ≤ + 150 °C.;
Tхран. (Tstr) от — 55 до + 150 °C.;
Hfe при UКЭ = 20 В (V) и IK = 20 мА (mA) 8 Hfe, при UКЭ = 5 В (V) и IK = 1 мА (mA) от 10 до 30 Hfe.
