Транзистор tip122: характеристики (параметры), аналоги отечественные, цоколевка

TIP122F Datasheet (PDF)

1.1. tip122fp tip127fp.pdf Size:270K _st

TIP122FP
TIP127FP

COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
STMicroelectronics PREFERRED
SALESTYPES
FULLY INSULATED PACKAGE (U.L.
COMPLIANT) FOR EASY MOUNTING
DESCRIPTION
The TIP122FP is a silicon Epitaxial-Base NPN
power transistor in monolithic Darlington
configuration mounted in Jedec TO-220FP fully
3
2
molded isolated package. It is intented for use in
1
pow

1.2. tip122fp tip127fp .pdf Size:29K _st

TIP122FP
TIP127FP
COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
SGS-THOMSON PREFERRED SALESTYPES
FULLY MOLDED ISOLATED PACKAGE
2000 V DC ISOLATION (U.L. COMPLIANT)
DESCRIPTION
The TIP122FP is a silicon epitaxial-base NPN
power transistor in monolithic Darlington
configuration Jedec TO-220FP fully molded
isolated package, intented for use in power linear
3
2
and switching a

1.3. tip122f 127f.pdf Size:94K _cdil

Continental Device India Limited
An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company
NPN/PNP SILICON POWER DARLINGTON TRANSISTORS TIP122F NPN
TIP127F PNP
TO-220FP
B
C
E
Designed for General-Purpose Amplifier and Low-Speed Switching Applications.
ABSOLUTE MAXIMUM RATINGS(Ta=25deg C)
DESCRIPTION SYMBOL VALUE UNIT
Collector -Base Voltage VCBO 100 V
Collector -Emitter Voltage V

Биполярный

Как проверить биполярный транзистор мультиметром? В первую очередь нужно выяснить, к какому из двух подтипов — npn или pnp он относится. Для этого вспомним, что же вообще такое биполярный транзистор.

Это полупроводниковый элемент, в котором реализован так называемый npn или pnp переход. N-p-n — это переход «электрон — дырка — электрон», p-n-p, соответственно, наоборот, «дырка — электрон — дырка».

Конструктивно он состоит из трех частей — эмиттера, коллектора и базы. Фактически биполярник — это два сопряженных обыкновенных диода, у которых база является общей точкой соединения.

На схеме pnp транзистор отличается от своего npn-собрата направлением стрелки в круге — стрелки эмиттерного перехода. У схемы p-n-p она направлена к базе, у n-p-n — наоборот.

Эту разницу нужно знать для проверки биполярного транзистора. Pnp-схема открывается приложением к базе отрицательного напряжения, npn — положительного. Но перед этим необходимо выяснить, какой из контактов проверяемого транзистора является базой, какой эмиттером, а какой коллектором.

Инструкция здесь может быть следующая:

красный (плюсовой) щуп подключается к первому попавшемуся выводу, например левому, черным (минусовым) поочередно касаются центрального и правого. Фиксируют значение «1» на центральном, и 816 Ом, например, на правом;
красный щуп мультиметра закорачивают с центральным контактом, черный — поочередно с боковыми. Прибор выдает «1» на левом и какое-либо значение, допустим, 807 — на правом;
при контакте красного щупа мультиметра с правым выводом, а черного — с левым и центральным получаем в обоих случаях «1». Это означает, что база определена — это и есть правый контакт транзистора. А сам транзистор — pnp-типа.

В принципе, этого достаточно, чтобы сказать, что транзистор исправен. Теперь, чтобы проверить его структуру и конкретное расположение эмиттера и коллектора, закорачиваем черный (минусовой) щуп мультиметра с базой, а красный — по очереди с левым и центральным контактом.

Тот контакт, что дает меньшую величину сопротивления, будет коллекторным (в нашем случае 807 Ом). Тот, что большую — 816 Ом — является эмиттерным.

Проверка транзистора npn типа происходит так же, только к базе прикладывается плюсовой контакт.

Это способ проверки p-n переходов между базой и коллектором и базой и эмиттером. Показания мультиметра могут быть разными, в зависимости от типа транзистора, но всегда будут лежать в пределах 500-1200 Ом.

Для завершения испытания коснитесь щупами эмиттера и коллектора. Исправный элемент при этом будет выдавать бесконечно большое сопротивление вне зависимости от своего типа, как бы вы ни меняли полярность. Если значение на экране отличается от «1» — один из переходов пробит, деталь непригодна к работе.

Пара Шиклаи и каскодная схема

Другое название составного полупроводникового триода – пара Дарлингтона. Кроме неё существует также пара Шиклаи. Это сходная комбинация диады основных элементов, которая отличается тем, что включает в себя разнотипные транзисторы.

Что до каскодной схемы, то это также вариант составного транзистора, в котором один полупроводниковый триод включается по схеме с ОЭ, а другой по схеме с ОБ. Такое устройство аналогично простому транзистору, который включён в схему с ОЭ, но обладающему более хорошими показателями по частоте, высоким входным сопротивлением и большим линейным диапазоном с меньшими искажениями транслируемого сигнала.

Преимущества полевых транзисторов

Первый плюс устройства — управление посредством электрополя, а не тока. Это делает схему проще и уменьшает мощность, которая затрачивается на управление.

Второй — в присутствии не только основных, но и второстепенных носителей электрического тока. Это дает прибору время рассасывания, и оно задерживает выключение устройства.

Третий — повышенная температурная устойчивость. Когда на транзистор подается напряжение, его температура возрастает, по закону Ома увеличивается и сопротивление. А значит, уменьшается и сила тока.

С биполярными транзисторами все сложнее, там при возрастании температуры увеличивается и число ампер. А значит, такие транзисторы не термоустойчивы. Есть вероятность опасного разогрева внутри них, который приводит к поломке. А термоустойчивость полевиков увеличивает нагрузочную способность при параллельной схеме соединения устройств.

TIP122FP Datasheet (PDF)

1.1. tip122fp tip127fp.pdf Size:270K _st

TIP122FP
TIP127FP

1.2. tip122fp tip127fp .pdf Size:29K _st

3.1. tip122f 127f.pdf Size:94K _cdil

Continental Device India Limited
An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company
NPN/PNP SILICON POWER DARLINGTON TRANSISTORS TIP122F NPN
TIP127F PNP
TO-220FP
B
C
E
Designed for General-Purpose Amplifier and Low-Speed Switching Applications.
ABSOLUTE MAXIMUM RATINGS(Ta=25deg C)
DESCRIPTION SYMBOL VALUE UNITCollector -Base Voltage VCBO 100 V
Collector -Emitter Voltage V

Усилители фирмы Ampleon

Компания Ampleon выпускает транзисторы, предназначенные для реализации усилителей Догерти, и интегральные СВЧ-микросхемы усилителей Догерти. Широкий ассортимент продукции охватывает диапазоны частот от 450 МГц до 3,8 ГГц и средние уровни мощности от 2 до 80 Вт. Эти устройства применимы для большинства приложений сотовой связи: от пикосот до макросот. В них используется технология цифровых предыскажений. Для достижения максимального КПД Ampleon предлагает сочетание последнего поколения технологий LDMOS с концепцией Догерти.

Компания Ampleon предлагает также решения на LDMOS-транзисторах, так называемые интегрированные архитектуры Догерти (iDPA). Первая подобная конструкция представляла собой демонстрационную плату усилителя Догерти для систем цифрового телерадиовещания и была выполнена на транзисторах серии BLF888A. Ее КПД составлял приблизительно 40% в диапазоне частот 470–800 МГц.

Еще один вариант демонстрационной платы (рис. состоит из двух частей: одна печатная плата содержит широкополосные основной и пиковый усилители, а вторая – сумматор (схема сложения выходных мощностей). В каждом из усилителей используется LDMOS-транзистор BLF888A вместе с соответствующими компонентами. Усилитель Догерти, реализованный на данной демонстрационной плате, охватывает весь диапазон УВЧ. Полоса пропускания этого усилителя зависит от конструкции сумматора. Для получения необходимой ширины полосы частот компания предлагает различные варианты демонстрационных версий.

Рисунок 8 – Демонстрационная плата Ampleon для УВЧ-диапазона

Усилитель имеет минимальную выходную мощность в среднем 200 Вт и полосу пропускания приблизительно 50 МГц (в зависимости от центральной частоты).

Предлагается также решение на основе архитектуры Догерти на двух мощных транзисторах шестого поколения компании Ampleon BLF6G15L-250PBRN, в которых применяется усовершенствованная технология LDMOS (рис. 9) .

Рисунок 9 – Фотография усилителя мощности на основе транзисторов BLF6G15L-250PBRN

Разработка оптимизирована для использования в приложениях для базовых станций 3GPP E-UTRA LTE, работающих на частоте 1,5 ГГц. Конструкция обеспечивает высокие КПД и максимальную мощность, подобно двум параллельным усилителям класса AB.

Устройство реализовано в виде классического усилителя Догерти, то есть на основной усилительный прибор подается смещение для работы в классе AB, а вспомогательный усилительный прибор работает в классе C. Входная и выходная секции внутренне согласованы, что обеспечивает высокий коэффициент усиления с хорошей равномерностью и фазовой линейностью в широком диапазоне частот (рис. 10) .

Рисунок 10 – Коэффициент усиления и входные обратные потери в зависимости от частоты решения на базе транзисторов BLF6G15L-250PBRN

Помимо рассмотренных конструкций усилителей, компания Ampleon предлагает еще два варианта усилителей для различных диапазонов частот: для диапазона 2 000 МГц на основе LDMOS-транзистора BLF7G22LS-130, а также для диапазона 1800 МГц на основе LDMOS-транзисторов BLF7G20LS-90P и BLF7G21LS-160P. Сравнительные характеристики разработок приведены в табл. 6 .

Таблица 6. Характеристики усилителей компании Ampleon
Используемые транзисторы	Диапазон частот, МГц	Выходная мощность, дБм	Напряжение питания стока, В	КПД, %
BLF888A	470-860	53	49	40
BLF6G15L-250PBRN	1476-1511	49	32	36
BLF7G20LS-90P, BLF7G21LS-160P	1805-1880	46	28	47
BLF7G22LS-130	2110-2170	47	28	43

Типы усилителей

Усилители можно разделить на три группы:

Усилитель напряжения

Усилитель напряжения (УН) усиливает входное напряжение в заданное число раз. Этот коэффициент называется коэффициентом усиления по напряжению и вычисляется по формуле:

где

K_U— это коэффициент усиления по напряжению

U_вых — напряжение на выходе усилителя, В

U_вх — напряжение на входе усилителя, В

Выходное усиленное напряжение не должно меняться от тока нагрузки, а следовательно, и от сопротивления нагрузки. В идеале, выходное сопротивление R_выхдолжно быть равно нулю, что недостижимо на практике. Поэтому, УН стараются проектировать так, чтобы минимизировать выходное сопротивление R_вых .

В таком режиме усилитель работает, если выполняются условия, что R_вх намного больше, чем R_в_ыхт. е. R_вх >>R_и и R_н намного больше, чем R_вых (R_н >>R_вых ). Чем больше номинал R_н , тем лучше для усилителя напряжения, так как нагрузка не будет просаживать выходное напряжение U_вых. Здесь все просто: чем меньше сопротивление нагрузки, тем бОльшая сила тока будет течь по цепи E_вых —> R_вых —> R_н , тем больше будет падение напряжения на выходном сопротивлении R_вых, исходя из формулы ЭДС: E_вых =I_выхR_вых +I_выхR_н . Об этом можно более подробно прочитать в статье Закон Ома для полной цепи.

Усилитель тока

Усилитель тока (УТ) усиливает входной ток в заданное число раз. Этот коэффициент называется коэффициентом усиления по току и вычисляется по формуле:

где K_I — коэффициент усиления по току

I_вых — сила тока в цепи нагрузки, А

I_вх — сила тока во входной цепи E_и —>R_и —>R_вх, А

Смысл работы усилителя тока такой: при определенной силе тока во входной цепи, на выходе в цепи нагрузки мы получаем силу тока, бОльшую в K_I раз, независимо от того, какое значение принимает номинал нагрузки. Здесь уже работает простой закон Ома I=U/R.

Если сила тока должна быть постоянной, а значение сопротивления у нас может быть плавающим, то для поддержания постоянной силы тока в цепи нагрузки у нас усилитель автоматически изменяет напряжение U_вых на нагрузке. В результате, ток как был постоянной величиной, так и остался. Или буквами: R_н =var, Iвых= const.

Объяснение выше вы будете рассказывать своему преподу по электронике, а теперь объяснение для полных чайников. Итак, во входной цепи E_и —>R_и —>R_вх пусть у нас течет сила тока в 10 мА. Коэффициент K_I =100, следовательно, на выходе в цепи нагрузки E_вых —>R_вых —> R_нбудет течь ток с силой в 1 А (10мА х 100). Но сам по себе такой ток не будет ведь гулять по этой цепи. Ему надо создать условия для протекания. Допустим, у нас нагрузка 10 Ом. Какое тогда напряжение должно быть в этой цепи для получения силы тока в этой цепи в 1 А? Вспоминаем дядюшку Ома: I=U/R. 1=U_вых/10, получаем U=10 В. Вот такое напряжение нам будет выдавать усилитель тока на выходе.

Но что, если нагрузка поменяет свое значение? Ток должен остаться таким же, не забывайте, то есть 1 А, так как это у нас усилитель тока. В этом случае, чтобы сила тока в цепи оставалась 1 А усилитель автоматически поменяет свое значение напряжения на выходе U_вых на 1=U_вых/5. U_вых =5/1=5 В. То есть на выходе у нас уже будет 5 Вольт.

Но также не забываем еще об одном параметре, который у нас находится в выходной цепи усилителя тока. Это выходное сопротивление R_вых . Поэтому, нам необходимо, чтобы выполнялось условие: R_вх << R_и и R_н << R_выхпри которых обеспечивается заданный ток в нагрузке при малом значении напряжения.

Усилитель мощности

Раньше было очень круто и модно собирать усилители мощности (УН) своими руками, включить Ласковый Май и вывернуть громкость на всю катушку. Сейчас же УМ может собрать или купить каждый, благо интернет и Алиэкпресс всегда под рукой.

Чем же УМ отличается от УН и УТ?

Если в УТ мы увеличивали только силу тока, в УН — напряжение, то в УМ мы увеличиваем в кратное число раз ток и напряжение.

Формула мощности для постоянного и переменного тока при активной нагрузке выглядит вот так:

где

P — мощность, Вт

I — сила тока, А

U — напряжение, В

Следовательно, коэффициент усиления по мощности запишется как:

где

K_P — коэффициент усиления по мощности

P_вых — мощность на выходе усилителя, Вт

P_вх — мощность на входе усилителя, Вт

Для усилителя мощности условия согласования входной цепи с источником входного сигнала и выходной цепи с нагрузкой для передачи максимальной мощности имеют вид: R_вх≈ R_и и R_н ≈ R_{вых .}

Также не забывайте, что нагрузки могут быть как чисто активными (типа лампочки накаливания, резистора, различных нагревашек), так и иметь реактивную составляющую (катушки индуктивности, конденсаторы, двигатели и тд).

Маркировка irfz44n

Приставка irf свидетельствует о том, что устройства производят на предприятиях, относящихся к компании International Rectifier (США). 14 лет назад году ее сотрудники продали технологии изготовления Vishay Intertechnology, а еще через 8 лет IR присоединилась к Infineon Technologies. Сегодня детали с такой же приставкой в названии выпускает ряд ещё нескольких независимых предприятий.

Некоторые технические описания устройства содержат в конце маркировки символы PbF, что в расшифровке означает plumbum free — бессвинцовый метод производства транзисторов. Он становится популярен во многих странах, так как многие химические соединения, вредные для экологии и для здоровья людей, на сегодняшний день запрещены к применению.

В даташит оригинала упоминается фирменная HEXFET-технология производства, созданная International Rectifier Corporation. Благодаря ей серьезно уменьшается сопротивление электронных деталей и температура нагрева во время их работы. Она же делает необязательным использование радиатора-охладителя.

IRFZ44N от производителя IR, имеющие структуру HEXFET, обладают самым низким сопротивлением стока-истока в 17,5 мОм. В техническом описании к этим устройствам есть отметка Power MOSFET. Она означает, что данные транзисторы — это мощные полупроводниковые приборы.

Что такое четырехполюсник

В электронике черным ящиком является четырехполюсник. Что вообще такое четырехполюсник? Четырехполюсник — это черный ящик, внутри которого имеется неизвестная электрическая цепь. Здесь мы видим две клеммы на вход, через которые подается входное воздействие и две клеммы на выход, с которых мы уже будем снимать отклик нашего «электрического черного ящика».

Пассивный четырехполюсник

Например, RC-цепь является пассивным четырехполюсником, так как она имеет четыре вывода: два на вход и два на выход, и как мы видим, она не содержит в себе какой-либо источник питания. Эта RC цепочка является пассивным фильтром низкой частоты (ФНЧ).

В пассивных четырехполюсниках напряжение или ток на выходе могут быть больше, чем на входе, но мощность при этом не увеличивается. Как же напряжение или ток на выходе могут быть больше, чем на входе? Здесь достаточно вспомнить трансформатор, а также последовательный и параллельный колебательные контура. Для них точнее было бы определение преобразователи напряжения, но никак не усилитель, так как усилитель должен иметь в своем составе обязательно источник питания, у которого он будет брать энергию для усиления слабого входного сигнала.

Также в пассивном четырехполюснике мощность на выходе никак не будет больше мощности, чем на входе. Если вы этого добьетесь, то сразу же получите вечный источник энергии и Нобелевскую премию в придачу. Но помните, что закон сохранения энергии, который впервые был еще сформулирован Лейбницем в 17 веке, никто не отменял.

Активный четырехполюсник

А вот этот четырехполюсник мы будем уже называть активным, так как он имеет в своем составе источник питания +U_пит, которое требуется для того, чтобы усиливать сигнал.

То есть мы здесь видим две клеммы на вход, на которые загоняется сигнал U_вх , а также видим две клеммы на выход, где снимается напряжение U_вых. Питается наш четырехполюсник через +U_пит , в результате чего, в данном случае, сигнал на выходе будет больше, чем сигнал на входе.

Загоняя на вход такой схемы синусоиду, на выходе мы получим ту же самую синусоиду, но ее амплитуда будет в разы больше.

Это, конечно же, верно для идеального усилителя, т.е. абсолютно линейного и без ограничения на амплитуду входного и выходного сигнала. В реальных усилителях, требуется чтобы амплитуда не превышала допустимую и усилитель был правильно спроектирован. Кроме того, любой реальный усилитель вносит искажения и характеризуется коэффициентом нелинейных искажений (КНИ) и еще многими другими параметрами, которые мы рассмотрим в следующей статье.

В активном четырехполюснике, одним из которых является усилитель мощности, мощность на выходе будет больше, чем на входе. Естественно, при этом не нарушается закон сохранения энергии, так как мощность, которая выделяется на нагрузке — это преобразованная мощность источника питания. Входной слабый сигнал просто управляет этой мощностью. Более подробно можно прочитать в статье про принцип усиления транзистора.

В электронике мы будем рассматривать усилитель, как активный четырехполюсник, на вход которого подается маломощный сигнал U_вх_, а к выходу цепляется нагрузка R_{н .}

MOSFET-транзистор — влияние резистора затвора

Большинство полевых МОП-транзисторов используются как переключатели, управляемые напряжением. Эти элементы очень популярны по двум причинам. Во-первых, их ворота не потребляют электричество. Во-вторых, из-за низкого сопротивления открытого канала происходят очень маленькие потери (что всегда является большим преимуществом).

Лучше всего проверить это на практике. На этот раз для выполнения упражнения вам понадобятся:

1 × зуммер с генератором,
1 × транзистор BS170,
Резистор 1 × 100 R,
Резистор 1 × 1 кОм,
Резистор 1 × 1М,
Батарея 4 × AA,
1 × корзина для 4 батареек АА,
1 × макетная плата,
Комплект соединительных проводов.

Описание выводов транзистора BS170 (слева вид снизу, т.е. со стороны выводов)

Теперь нам необходимо собрать простую схему, в которой мы заменим резистор, подключенный к затвору — пусть в начале он будет 10 кОм. Если хотите, для безопасности, при сборке схемы, можно закоротить ножки транзистора фольгой — не забудьте снять ее непосредственно перед подключением батареи.

Пример использования полевого МОП-транзистора

На практике схема может выглядеть так:


Схема на макетной плате	MOSFET на практике

Если схема собрана правильно, зуммер должен пищать. В такой ситуации стоит измерить ток, протекающий через зуммер, и напряжение между стоком и истоком транзистора. Также стоит измерить напряжение между выводами резистора.


Измерение напряжения сток-исток	Измерение тока стока

Измерение напряжения затвор-исток	Измерение тока затвора

Когда измерения готовы, замените наш резистор на резистор большего размера, то есть на 1 МОм, и повторите измерения, затем то же самое для резистора 100 Ом. Наконец, также стоит проверить, что произойдет, если мы подключим затвор через резистор к земле.

Схема с заземлением

В этом эксперименте, каждый раз, напряжение транзистора UGS превышало пороговое значение напряжения. Это произошло из-за того, что исток был подключен к земле, а затвор — к напряжению, близкому к +6 В, а пороговое напряжение этого транзистора было от 2 до 3 В. В свою очередь, подключение затвора к земле вызвал исчезновение канала и отсутствие тока, потому что UGS = 0.

Идеально работающий мультиметр имел бы бесконечно большое сопротивление. Однако наш мультиметр имеет сопротивление 1 МОм, что приводит к большим искажениям при последовательном измерении с R = 1 МОм.

Результаты, полученные нами в этом упражнении, могут отличаться от ваших

Собранные в таблице данные, наглядно показывают состояние засорения и насыщения транзистора. В насыщенном состоянии (когда UGS намного больше, чем UGSth), сопротивление между стоком и истоком незначительно, следовательно, падение напряжения составляет порядка нескольких мВ, а сток ограничен током, ограниченным только зуммером. В засоренном состоянии сопротивление настолько велико, что ток стока практически не течет, и почти все напряжение протекает между стоком и истоком. Все эти наблюдения не зависят от используемого резистора затвора (ситуация была бы иной в случае с биполярными транзисторами).

Если резистор удален из работающей схемы (что мы не рекомендуем делать из-за возможности повреждения транзистора), зуммер все еще мог бы издавать звуковой сигнал. Почему? Затвор отделен от канала изолятором, поэтому там создается емкость, то есть там есть небольшой внутренний конденсатор. Только через некоторое время из-за несовершенства изолятора он разрядится.

Способы проверки irfz44n

Простая проверка полевого транзистора заключается в действиях по схеме.

Полевые транзисторы широко используются в современной технике, например, блоках питания, контроллерах напряжения компьютеров и других электронных девайсов, а также бытовой техники. Это и стиральные машины, и кофемолки, и осветители. Приборы часто выходят из строя, и в этих случаях нужно выявить, а затем устранить конкретную неполадку. Поэтому знать способы проверки транзисторов — обязательно.

Подключите черный щуп к стоку, а красный — к истоку. На дисплее высветится показатель перехода вмонтированного встречно расположенного диода. Запишите его. Отстраните красный щуп от истока и дотроньтесь им до затвора. Это способ частичного открытия полевика.

Верните красный щуп в прежнюю позицию (к истоку). Посмотрите на уровень перехода, он чуть снизился при открытии транзистора. Перенесите черный щуп со стока к затвору, и тем самым закройте транзистор. Верните его обратно и понаблюдайте за изменениями показателя перехода при полном закрытии irfz44n.

У затвора рабочего полевого транзистора должно быть сопротивление, приближенное к бесконечности.

По такой схеме проверяются n-канальные устройства, p-канальные тоже, но с щупами другой полярности.

Проверять мосфет-транзисторы можно и по небольшим схемам, к которым их подключают. Это быстрый и точный метод. Но если проверки устройства требуются нечасто, или у вас нет возможности собирать схемы, то способ с мультиметром — идеальное решение.

irfz44n — это относительно современная группа транзисторов, которые управляются не с помощью электричества, как в случае с биполярными устройствами, а посредством напряжения — то есть поля. Этим и объясняется аббревиатура MOSFET. Проверка транзистора указанным способом помогает понять, какая именно деталь вышла из строя.

Что такое усилитель?

В электрических схемах очень часто встречаются сигналы малой мощности. Например, это может быть звуковой сигнал с динамического микрофона

слабый радиосигнал, который ловит из эфира ваш китайский радиоприемник

Либо отраженный сигнал от ракеты противника, который уже потом ловит, усиливает и отслеживает радиолокационная установка. Для примера: зенитно-ракетный комплекс ТОР:

Как вы видите, в электронике абсолютно везде требуется усиление слабых сигналов. Для того, чтобы их усиливать, как раз нужны усилители сигналов. Усилители широко применяются в радиолокации, телевидении, радиовещании, телеметрии, в вычислительной технике, авторегулировании, в системах автоматики и тд.

Как проверить транзистор Дарлингтона

Самый простой способ проверки составного транзистора заключается в следующем:

Эмиттер подсоединяется к «минусу» источника питания;
Коллектор подсоединяется к одному из выводов лампочки, второй её вывод перенаправляется на «плюс» источника питания;
Посредством резистора к базе передаётся плюсовое напряжение, лампочка светится;
Посредством резистора к базе передаётся минусовое напряжение, лампочка не светится.

Если всё получилось так, как описано, то транзистор исправен.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Особенности работы устройства

У составных транзисторов постепенное уменьшение напряжения вдоль проводника на переходе база-эмиттер вдвое превышает стандартное. Уровень уменьшения напряжения на открытом транзисторе примерно равен тому падению напряжения, которое имеет диод.

По данному показателю составной транзистор сходен с понижающим трансформатором. Но относительно характеристик трансформатора транзистор Дарлингтона обладает гораздо большим усилением по мощности. Подобные транзисторы могут обслуживать работу переключателей частотой до 25 Гц.

Система промышленного выпуска составных транзисторов налажена таким образом, что модуль полностью укомплектован и оснащён эмиттерным резистором.

Справка об аналогах биполярного низкочастотного npn транзистора TIP122.

Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP122 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор TIP122 транзистором 2SD633; транзистором 2SD970; транзистором ECG261; транзистором TIP121;

транзистором TIP120; транзистором RCA122; транзистором TIP622; транзистором TIP121; транзистором 2SC1883; транзистором 2SD1196; транзистором 2SD686; транзистором 2SD970; транзистором 2SD460; транзистором 2SD1414;

дата записи: 2017-08-14 04:00:51

дата записи: 2017-10-09 13:23:17

дата записи: 2019-05-18 11:56:53

Аналоги

Транзистор TIP127 имеет много зарубежных аналогов. Приведем устройства, которые имеют такой же корпус, расположение выводов, электрические и функциональные характеристики: 2N6035, 2N6040, 2N6041, 2N6042, 2SB673, 2SB791, ECG26, TIP125, TIP126. На данные приборы можно менять без внесения изменений в электрическую схему.

Существуют похожие транзисторы, которыми можно заменить рассматриваемый, но некоторые электрические параметры могут отличаться: 2SB1024, 2SB676, BD332, BD334, BDT60B, BDW24C, BDW64C, KSB601, KTB1423, NSP702, TIP627.

Имеется также отечественный аналог TIP127 — КТ8115А.

Рекомендуемая комплементарная пара – TIP122.

Что такое черный ящик в электронике

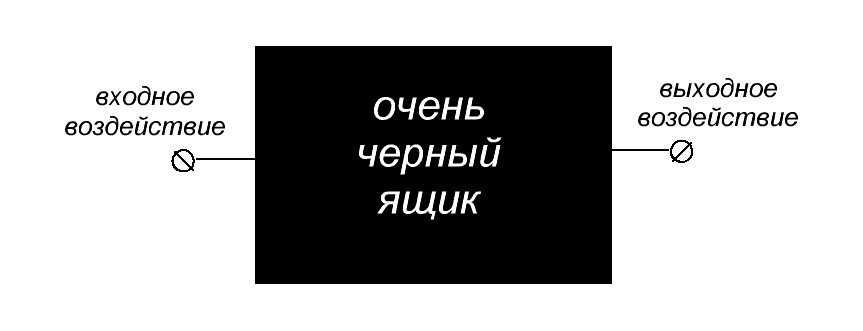

В общем виде усилитель можно рассматривать как черный ящик. Что представляет из себя этот черный ящик? Это ящик. Он черный). А так как он черный, то абсолютно никто не знает, что находится в нем. Остается только предполагать. Но возможен и такой вариант, что мы можем предпринять какие-либо действия и ждать ответной реакции. После ответной реакции этого черного бокса, можно предположить, что находится у него внутри.

То есть по сути черный ящик должен иметь какие-либо «сенсоры» для восприятия информации извне, некий «вход», а также некий «выход» для ответной реакции. То есть подавая на вход какое-либо воздействие, мы ждем ответной реакции черного ящика на выходе.

Пусть в черном ящике будет кот или кошка, но пока никто не знает, что он(а) там есть. Что мы сделаем в первую очередь? Потрясем ящик или пнем по нему, так ведь? Если там кто-то мяукнет, значит однозначно или кошка, или кот). То есть последовала ответная реакция. Как определить дальше кошка или кот? Открываем ящик, и из него вылазит лохматое чудо. Если побежала — значит кошка. Если побежал — значит кот).

Но также в черном ящике может быть абсолютно любое тело или вещество. Для таких ситуаций мы должны провести как можно больше опытов, то есть произвести как можно больше входных воздействий для более точного определения содержимого черного ящика.

Достоинства и недостатки составных транзисторов

Мощность и сложность транзистора Дарлингтона может регулироваться через увеличение количества включённых в него биполярных транзисторов. Существует также IGBT-транзистор, который включает в себя биполярный и полевой транзистор, используется в сфере высоковольтной электроники.

Главным достоинством составных транзисторов считается их способность давать большой коэффициент усиления по току. Дело в том, что, если коэффициент усиления у каждого из двух транзисторов будет по 60, то при их совместной работе в составном транзисторе общий коэффициент усиления будет равен произведению коэффициентов входящих в его состав транзисторов (в данном случае — 3600). Как результат — для открытия транзистора Дарлингтона потребуется довольно небольшой ток базы.

Недостатком составного транзистора считается их низкая скорость работы, что делает их пригодными для использования только в схемах работающих на низких частотах. Зачастую составные транзисторы фигурируют как компонент выходных каскадов мощных низкочастотных усилителей.

Определение вывода базы (затвора)

Наиболее простой способ определить назначение выводов транзистора (цоколевку) — скачать на него документацию. Поиск ведется по маркировке на корпусе. Этот буквенно-цифровой код набирают в строке поиска и далее добавляют «даташит».

Если документацию обнаружить не удается, базу и прочие выводы биполярного транзистора распознают исходя из его особенностей:

p-n-p транзистор: открывается приложением к базе отрицательного напряжения;
n-p-n транзистор: открывается приложением к базе положительного напряжения.

Настраивают мультиметр: красный щуп подсоединяют к разъему со значком «V/Ω» (плюсовой потенциал), черный — к разъему COM (минусовой потенциал), а переключатель устанавливают в режим «прозвонка» или, если такого нет, в сектор измерения сопротивления (значок «Ω») на верхнюю позицию (обычно «2000 Ом»).
Определяют базу. Красный щуп подсоединяют к первому выводу транзистора, черный — поочередно к остальным. Затем красный подсоединяют ко второму выводу, черный снова по очереди к 1-му и 3-му. Признак того, что красный подсоединен к базе, — одинаковое поведение прибора при контакте черного щупа с другими выводами. Прибор оба раза пискнул или показал на дисплее некое конечное сопротивление — транзистор относится к n-p-n типу; прибор оба раза промолчал или отобразил на дисплее «1» (отсутствие проводимости) – транзистор принадлежит p-n-p типу.
Распознают коллектор и эмиттер. Для этого к базе подсоединяют щуп, соответствующий типу проводимости: для n-p-n транзистора – красный, для p-n-p транзистора: черный.

Читать также: Газовые водонагреватели проточного типа

Конструкция полевого транзистора с управляющим p-n-переходом и канлом n-типа а) с затвором со стороны подложки; b) с диффузионным затвором

Второй щуп поочередно подсоединяют к другим выводам. При контакте с коллектором на дисплее отображается меньшее значение сопротивления, чем с эмиттером.

Выводы полевого транзистора обычно промаркированы:

Полевые транзисторы чувствительны к статическому электричеству. Из-за этого их выводы при хранении закорачивают фольгой, а перед началом манипуляций надевают антистатический браслет или хотя бы касаются заземленного металлического предмета (приборный шкаф), чтобы снять статический заряд.
