Простой микрофонный усилитель на кт3102е

Печатные платы и детали

Усилитель собран на двух печатных платах, — на одной предварительный усилитель 34 (рис.З.), на второй усилитель мощности ЗЧ (рис.4.).

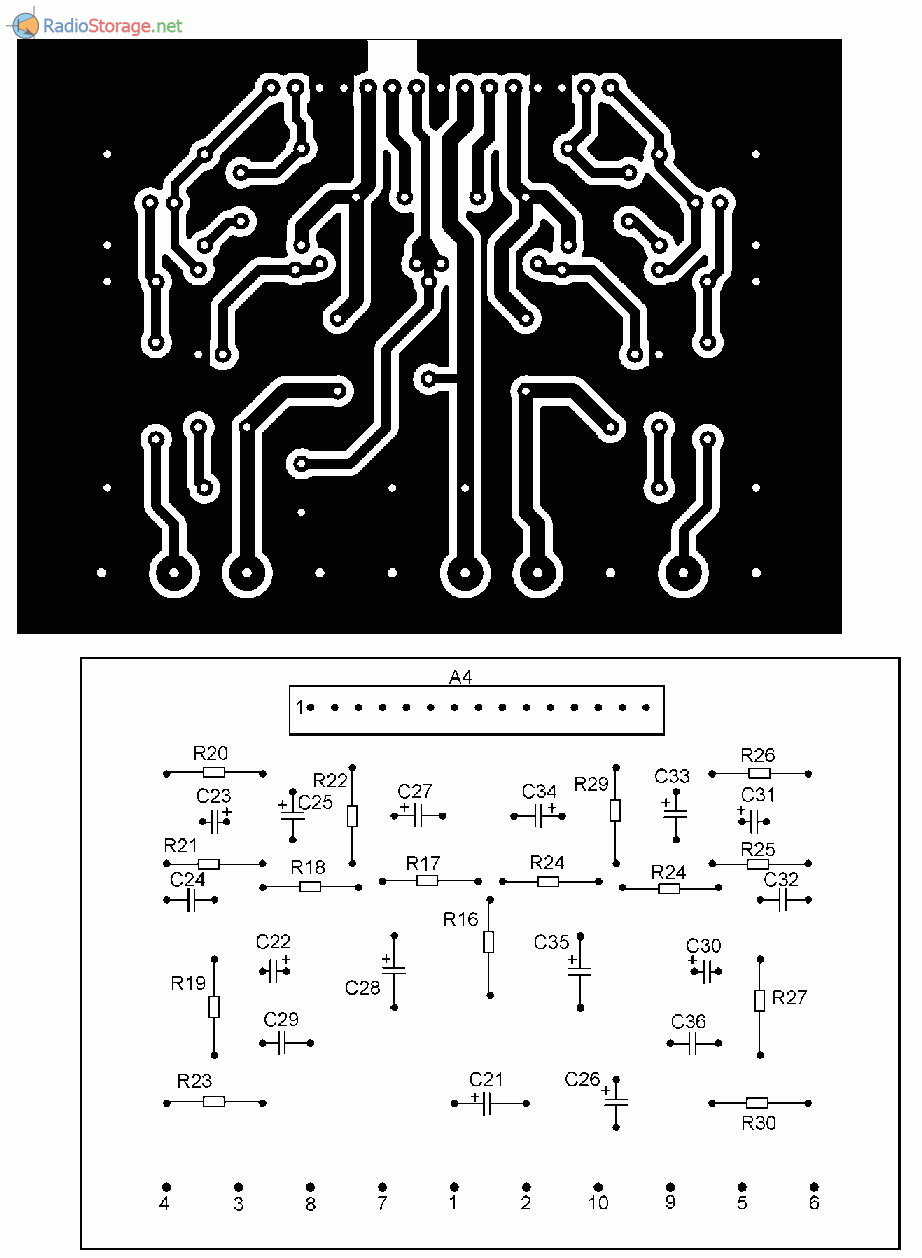

Рис. 3. Печатная плата для схемы темброблока на микросхеме LM1036N.

Рис. 4. Печатная плата для усилителя мощности на микросхеме STK436.

Все конденсаторы, применяемые в предварительном усилителе должны быть на напряжение не ниже 12V. Конденсаторы в схеме УМЗЧ на напряжение не ниже 40V.

Горчук Н. В. РК-2015-11.

Этот проект представляет собой универсальный микрофонный усилитель, предназначенный для работы с популярным двухвыводным .

Для изготовления усилителя для электретного микрофона применен двухканальный JFET операционный усилитель TL072 с низким уровнем шумов. TL072 включен как с однополярным источником питания.

Конденсаторы С1 и С2 фильтруют напряжение питания. Микрофон подключен к входу IN. Коэффициент усиления плавно регулируется PR1. Контур, состоящий из конденсатора C5 и резистора R5, отсекает постоянную составляющую на выходе OUT.

Усилитель собран на небольшой двусторонней плате размером 10×25мм.

SMD элементы установлены на обоих сторонах платы, поэтому их монтаж требует немного внимания. Монтаж следует начать с установки операционного усилителя, резистора R5 и конденсатора C1. Эти элементы монтируем с верхней стороны. Остальные конденсаторы и резисторы необходимо установить на другой стороне платы.

В последнюю очередь устанавливаем разъем, микрофон и потенциометр PR1 (дополнительные площадки позволяют использовать также и SMD потенциометр).

Усилитель должен быть запитан от качественного стабилизированного источника питания с напряжением в диапазоне 6…16 В. Потребляемый ток схемы не превышает 5 мА.

Решил послушать как звучит усилитель класса Д на IRS2092. После недолгих
поисков на Али был сделан заказ. Ради интереса «как оно звучит» для него был так же заказан и темброблок.
Так как усилитель ещё в дороге а темброблок уже пришёл то решил
сделать обзор пока на него. Как придёт усилитель сделаю обзор и на
него с замерами.
Плата пришла в конверте с пупыркой. В комплект входит сама схема и
четыре ручки на резисторы. Флюс везе отмыт пайка более менее
аккуратная. Разводка платы средняя. Регуляторы на фото — с лева на право — ВЧ, СЧ, НЧ, Громкость.

На плате установлены ОУ NE5532P
Так же на плате расположены цепи стабилизации питания (L7812 и L7912) и выпрямитель.
Можно подавать переменное напряжение с трансформатора для питания
платы.
Принципиальная схема регулятора похожа на эту
Отличаются номиналы некоторых резисторов и отсутствие некоторых проходных
конденсаторов.

Теперь самое главное — тесты.
Тестировал на этой карте
Creative Sound Blaster X-Fi Titanium PRO с небольшой доработкой — полностью за экранирована обратная сторона печатной платы, заменён выходной ОУ на OPA2134, все конденсаторы по питанию шунтированы керамикой.
АЧХ (розовым цветом — со входа на выход миную темброблок, синим цветом
— через темброблок — все регуляторы тембра в среднем положении)
Виден небольшой подъём на на низких частотах (ниже 200Гц) и завал на
высоких (выше 6кГц)
Регуляторы НЧ в крайних положениях
Регуляторы СЧ в крайних положениях
Регуляторы ВЧ в крайних положениях

КНИ «THD», правый канал идёт минуя темброблок для сравнения (с выхода карты на
вход), КНИ темброблока 0.016%, хотелось бы поменьше конечно. Пробовал ставить OPA2134 вместо родных ОУ, искажения немного снизились но незначительно, скорее всего из за не совсем правильной разводки платы.
Зависимость КНИ от частоты (правый канал идёт минуя темброблок,
розовый цвет на графике)
Темброблок не инвертирует фазу сигнала (правый канал идёт минуя темброблок,
розовый цвет на графике)

Довольно средний по качеству блок, для домашних поделок пойдёт если устраивает КНИ.
Ставить в планируемый усилить вряд ли буду из за высоких
гармонических искажений. Буду разводить плату сам, и собирать темброблок.
Надеюсь инфа была полезна.

Микрофонный усилитель

Простой микрофонный усилитель для компьютера своими руками

Это статья посвящена конструкции простого микрофонного усилителя, который можно использовать для усиления сигнала электретного или динамического микрофона.

При минимальном количестве деталей, такой усилитель позволяет улучшить соотношение сигнал/шум и увеличить усиление сигнала микрофона по сравнению с усилителем встроенной аудиокарты. https://oldoctober.com/

Всё собираюсь записать свой первый видео урок. Уже изготовил микрофон-клипсу. Но, первая же попытка записать голос споткнулась о невероятно высокие шумы и недостаточный коэффициент усиления микрофонного усилителя встроенной аудио карты.

Близкие темы.

• Как сделать простой направленный стерео микрофон из всякого хлама?
• Самодельный микрофон для записи видеороликов на цифровую фотокамеру.
• Как самому изготовить электретный микрофон для компьютера?
• Как припаять штекер к экранированному аудио кабелю.
• При отключении режима «Microphone Boost», удалось снизить шумы, но уровень усиления стал таким низким, что записать что-либо стало невозможно.
• Я уже было решил купить отдельную аудио карту, но обнаружилось, что хорошая аудио карта стоит очень дорого, а бюджетная за 10$, хотя и имеет более низкий уровень шумов, но также обладает микрофонным усилителем с не очень высоким коэффициентом усиления.
• Так что, взялся я за изготовление простенького микрофонного усилителя.

Первые же опыты с макетами микрофонных усилителей показали, что уровень шумов можно снизить, а усиление повысить.

Остаётся только диву даваться тому, как умудряются разработчики компьютерного железа выдавать на гора такие «перлы», тогда как всего несколько копеечных деталей решают проблему шума и усиления.

После макетирования нескольких схем на совдеповских микросхемах, я остановился на микросхеме К538УН3А (КР538УН3А). https://oldoctober.com/

Причины следующие:

Минимальное количество навесных элементов.
Однополярное питание. Не нужно городить фантомную землю.
Низкое напряжение питания – 6 Вольт. Легко применить питание от батареи.
Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.
Защита от короткого замыкания

Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.
Потребляемый ток не превышает 5мА. Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет.

Технические параметры К538УН3А

Ниже публикую технические данные взятые из бумажного справочника по аналоговым микросхемам, так как в сети не нашёл подробной информации об этой микросхеме.

Микросхема представляет собой сверхмалошумящий широкополосный усилитель сигналов частотой до 3МГц. Шумовые характеристики усилителя оптимизированы для работы с низкоомными генераторами сигналов.

Усилитель предназначен для применения в качестве предварительного усилителя воспроизведения в аппаратуре высшего класса, а также в качестве усилителя для низкоомных датчиков. Корпус 2101.8-1 (DIP8) или 301.8-2.
