Усилитель на микросхеме tda7388, распиновка, характеристики

Характеристики микросхемы TDA7388

Параметр	Условия теста	Значение
Ток покоя	R_L = ∞	120 — 350 mA
Выходное смещение	Режим воспроизведения	±100 mV
Скачек напряжения во время вкл./выкл.		±80 mV
Усиление по напряжению		25 — 27 dB
Выходная мощность	THD = 10 %, Vs= 14.4 V	26 W (typ)
Максимальная выходная мощность (немузыкальная)	Vs= 14.4 V Vs= 15.2 V	41 W 45 W
Гармонические искажения	P_OUT = 4 W	0.04 % (typ)
Подавление пульсаций источника питания	f = 100 Hz, VR = 1 VRMS	50 — 65 dB
Верхняя частота среза	P_OUT = 0.5 W	100 — 200 kHz
Входное сопротивление		70 — 100 kOhm
Стереоразделение	f = 1 kHz, P_OUT= 4 W	60 — 70 dB
Потребляемый ток в ждущем режиме	V_ST-BY = 0	20 uA (max)

Транзисторные УНЧ

Транзисторные усилители мощности низкой частоты (УМЗЧ) для звуковой и аудио-аппаратуры. В разделе собраны принципиальные схемы самодельных усилителей мощности НЧ на биполярных и полевых транзисторах.

Здесь вы найдете схемы транзисторных усилителей разной сложности и с разным классом мощности:

низкой мощности — до 1,5 Ватт;
средней мощности — от 1,5 Ватт до 20 Ватт;
большой мощности — 25 Ватт, 50 Ватт, 100 Ватт, 200 Ватт, 300 Ватт и более.

Для самодельного аудио-комплекса или при ремонте музыкального центра можно изготовить многоканальный усилитель мощности в конфигурациях:

система 2.1 (сабвуфер + 2 сателлита);
система 5.1 (сабвуфер + 5 сателлитов);
стерео — два канала усиления;
квадро — четыре канала усиления.

На транзисторах можно без лишних сложностей собрать небольшой самодельный усилитель для наушников. Присутствуют очень простые и доступные по себестоимости конструкции усилителей, которые прекрасно подойдут для изготовления начинающими радиолюбителями.

Усилитель построен по простой схеме на трех транзисторах. На выходе, на нагрузке сопротивлением 4 От выдает мощность 2W при питании от источника напряжением 12V. Входное сопротивление усилителя мало, и составляет 470 Ом. Столь малое входное сопротивление позволяет ему хорошо согласовываться .

Схема самодельного гибридного усилителя звука на лампах и микросхемах с выходной мощностью 30 Ватт. Усилитель построен на лампе ECC88 (отечественный аналог — 6Н23П) и мощной микросхеме LM3875.

Принципиальная схема гитарного усилителя мощности низкой частоты с предусилителем и темброблоком. УМЗЧ собран на транзисторах TIP142 и TIP147, выходная мощность — 40Вт на 8 Ом, 60 Вт на 4 Ома.

Несколько принципиальных схем высококачественных УМЗЧ на полевых транзисторах, привлекающие своей простотой и техническими характеристиками. Применение полевых транзисторов в усилителе мощности позволяет значительно повысить качество звучания при общем упрощении схемы.

Схема электрическая принципиальная усилителя приведена на рисунке (в скобках приведены замененные элементы). Данная конструкция является модернизациейразработки . Принципиальная схема УМЗЧ на MOSFET транзисторах (200Вт). Все основные части усилителя — трансформатор, радиаторы .

При разработке усилителей ЗЧ с максимальной выходной мощностью более 100 Вт первостепенноезначение приобретает необходимость получения возможно большего КПД усилителя при достаточно малых нелинейных искажениях. Вопрос о допустимом проценте нелинейных искажений усилителя ЗЧ не раз обсуждался на .

Свое знакомство с мощными усилителями я начал в 1958 году, когда учился в энергетическомтехникуме, и мне поручили обслуживать радиоузел. Он состоял из трех частей: малогабаритной радиотрансляционной установки “ТУ-100″, магнитофона “Днепр 9” и ЛАТРа на .

Уже давно разработчики УМЗЧ задают себе вопрос: до какого уровня необходимо снижать нелинейность усилителя? . Если проанализировать рекламные журналы по аудиотехнике, то гармонические искажения даже “топовых” моделей УМЗЧ в основном лежат в диапазоне 0,003. 0,05% .

Всем доброго времени суток! Вот с чем я осмелюсь с Вами поделиться. Тема для многих известна, и понятна. В чём она состоит. Дальше чисто моё ИМХО. Давно любителям звука внушают – если лампы, то в любом проявлении, а если транзисторы, то чтобы их было o-очень много! Иначе лапового звука не добьёшься. Например советские стандарты сначала классифицировали аудио-аппаратуру по кассам 4-й, 3-й, 2-й, 1-й!, и наконец.

Принципиальная схема простого трехтранзисторного усилителя мощности для применения в разнообразной малогабаритной аппаратуре. Зачастую, от «компьютерных колонок» требуется только воспроизведение каких-то звуковых сигналов, речевых сигналов, не требующих HI-FI или Hl-end качества .

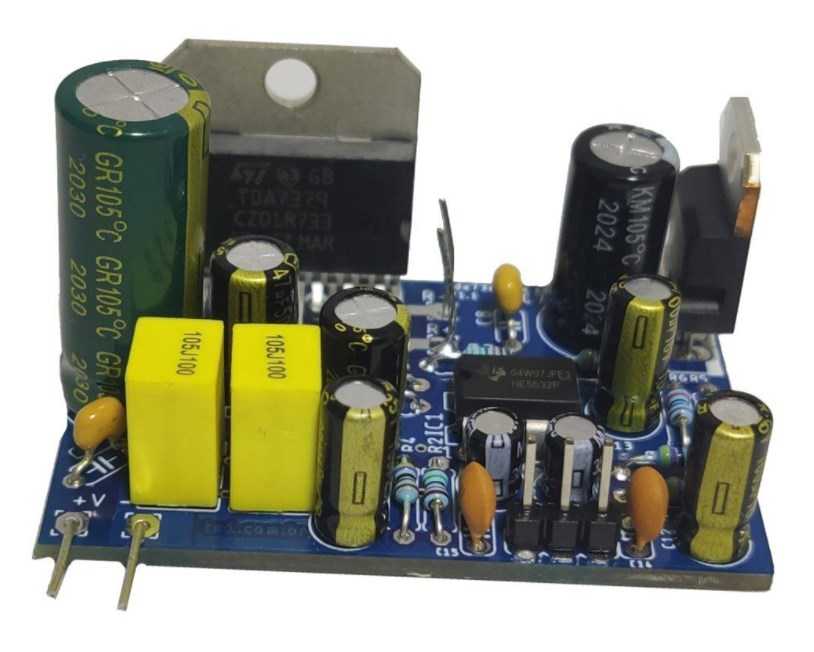

Простой усилитель для акустики 2.1 с сабвуфером на TDA7379

Такой усилитель отлично подойдет для самодельной акустики с сабвуфером, или в качестве замены на не рабочую плату в компьютерной акустике. Собран данный усилитель на распространённой микросхеме TDA7379.

Технические характеристики усилителя

Напряжение питания от 8 до 20 В, благодаря такому диапазону питания микросхемы, проблем с поиском блока питания возникнуть не должно.
Класс усилителя AB.
Выходная мощность 2 канала по 13 Вт, 1 канал 38 Вт. Возможно подключение микросхемы на 4 канала и мостом 2 канала.
Режим ST-BY, в этом режиме усилитель переходит в дежурное состояние и потребляет минимальный ток.
Диагностический разъем, позволяет добиться плавного запуска усилителя, избежать щелчка при включении.
Защита от замыкания контактов выходного каскада.
Защита от перегрева.

Сборка усилителя

Нам понадобится: Резистор на 10 кОм, мощностью 0,25 Вт, например МЛТ.

Конденсаторы электролитические емкостью 2200 мкФ напряжением от 25В – две штуки, 1000мкФ х от 25В одна штука, 47 и 10 мкФ от 25В по одной штуке.

Конденсаторы пленочные, лучше подороже емкостью 0,22мкФ и 0,47мкф.

Усилитель собирается на односторонне фольгированном стеклотекстолите размерами 60х50мм.

Блок питания лучше всего выбирать на 18В и током от 4А, например, от ноутбука. Можно взять и обычный блок питания от компьютера и запитать его от 12В.

Если будете использовать блок питания от ПК то полезно будет знать. Для запуска ATX блока питания, требуется замкнуть зеленый провод и черный, в колодке идущую на материнскую плату. Для того чтобы блок питания не уходил в защиту, нужно помимо 12В шины нагрузить и 5В шину, например лампочкой накаливания.

Также не забываем устанавливать на микросхему радиатор, для отведения тепла. Хорошим вариантом будет радиатор с вентилятором от процессора.

Скачать печатную плату

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Усилитель TDA7375. Описание, характеристики, схема включения, datasheet

TDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.

Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.

Основные характеристики TDA7375

Количество выходов — 4
Напряжение питания — 8….18 В
Ток — 3,5 А
Ток потребления в режиме ST-BY около 100 мкА
Рабочая температура -40…150° C
Мощность при напряжении 14,4 В, THD=10% и R= 4 Ом — 7 Вт на 1 канал
Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом — 26 Вт на 1 канал

Схема подключения TDA7375

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.

На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.

Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4, C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.

Усилитель 4×12 Вт на TDA7375

Для варианта усилителя разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.

После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.

Скачать рисунок печатной платы и datasheet TDA7375 (131,2 Kb, скачано: 721)

Схема подключения TDA7375

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

STMicroelectronics TDA7379 Даташит, TDA7379 PDF, даташитов

Номер в каталоге
Описание (Функция)
PDF
производитель

L4805LQ
BoomerAudio Power Amplifier Series Low Voltage High Power Audio Power Amplifier

National ->Texas Instruments

LM3875
Overture Audio Power Amplifier Seriesv High-Performance 56W Audio Power Amplifier

Texas Instruments

LM4818
Boomer Audio Power Amplifier Series 350mW Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

KIA3281H
BIPOLAR LINEAR INTEGRATED CIRCUIT (5.8W DUAL AUDIO POWER AMPLIFIER, 22W BTL AUDIO POWER AMPLIFIER)

KEC

LM4766
Overture Audio Power Amplifier Series Dual 40W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4861
Boomer Audio Power Amplifier Series 1.1W Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

LM4780
Overture Audio Power Amplifier Series Stereo 60W, Mono 120W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4765
Overture Audio Power Amplifier Series Dual 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

LM4651
Overture Audio Power Amplifier 170W Class D Audio Power Amplifier Solution

National ->Texas Instruments

↑ Детали, печатная плата и характеристики УМЗЧ

Детали усилителяDA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82×82 мм — 1 шт.

Рис. 3. Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет
Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

Звук

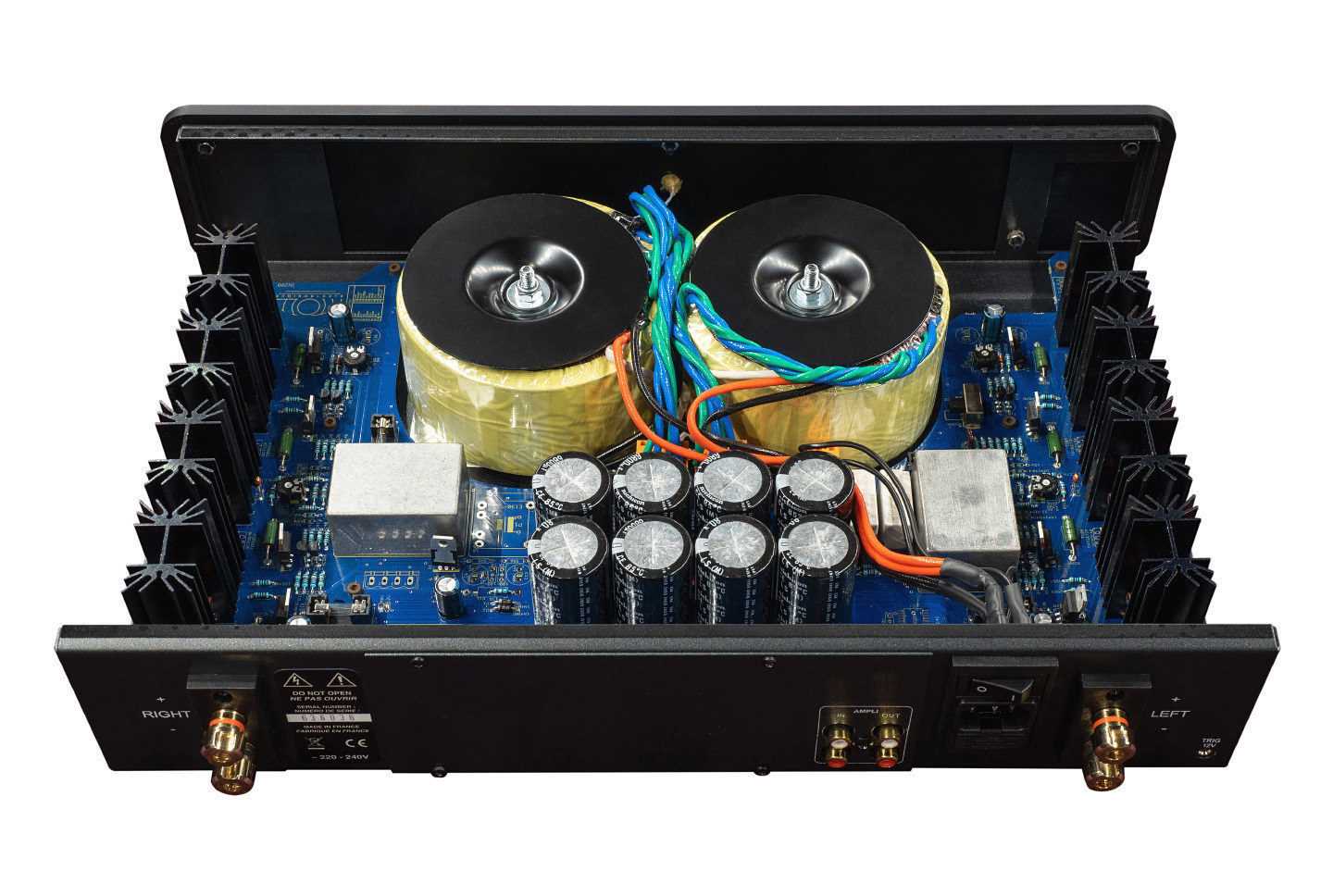

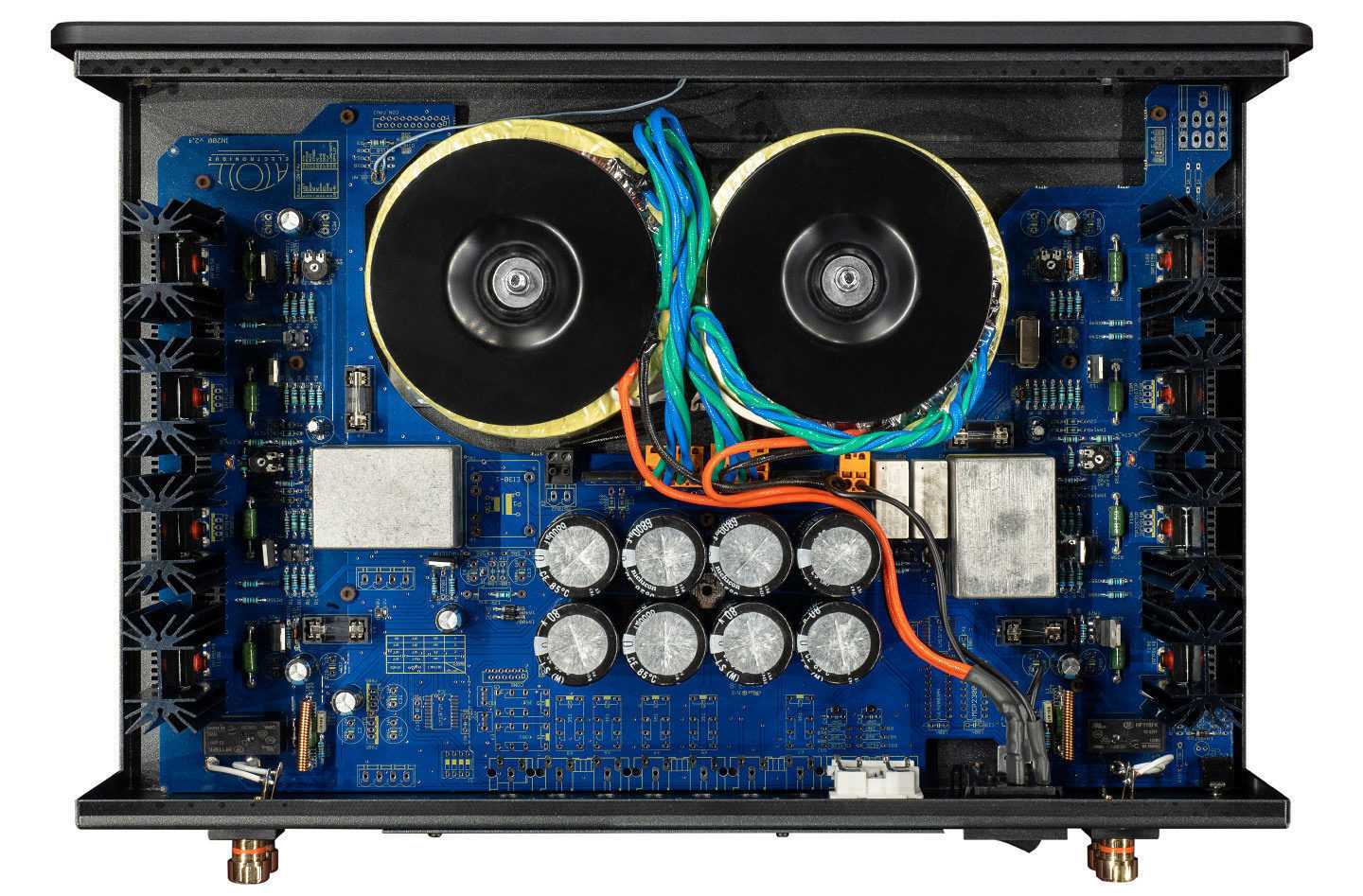

Внушительная мощность и отличная энергооснащенность усилителя дали в звучании вполне ожидаемое ощущение легкости и непринужденности при работе с любой акустикой и практически на любых уровнях громкости. Если выкрутить ручку громкости посильнее, можно услышать небольшую компрессию, а бас словно отодвигался на задний план, но это были очевидные признаки того, что НЧ-динамики приблизились к пределу своих возможностей, в то время как усилитель только начал разогреваться и был очень далек от состояния перегрузки.

В то же время на малых и средних уровнях громкости Atoll AM200 Signature показывал себя наилучшим образом. Середина была выразительна, детальность превосходна, а сцена — четко очерчена, с хорошо ощутимой глубиной и шириной. При прямом сравнении с усилителями класса А последние давали чуть более свободную и безграничную сцену и чуть тоньше отрабатывали мелкие детали в тихой камерной музыке.

Характер, свойственный классу АВ, наиболее ярко проявлялся у Atoll AM200 Signature на динамичной рок-музыке. Он выдавал очень собранный, быстрый и четкий бас, хорошо справляясь с резкими перепадами громкости и крупными штрихами. На джазе и классической музыке, требующих сочетать динамичность и мощь со способностью воспроизводить тонкие оттенки и нюансы, усилитель вел себя чуть менее уверенно

Казалось, что он слегка упрощает звучание, укрупняя музыкальные образы и уводя внимание от тонких оттенков к основной мелодической линии

Однако все это можно заметить лишь в прямом сравнении с гораздо более дорогими представителями других классов. По общему впечатлению Atoll AM200 Signature был скорее всеяден и универсален. Являясь примером грамотной реализации класса АВ, когда разработчики приложили массу усилий чтобы минимизировать слабые места и максимально раскрыть потенциал данной схемотехники, он вполне конкурентен на фоне лучших представителей других классов.

Описание усилителя tda7377

Самым главным элементом усилителя является микросхема tda7377. Она считается квадро-схемой. У нее один канал мостовой, и два других сателиты.

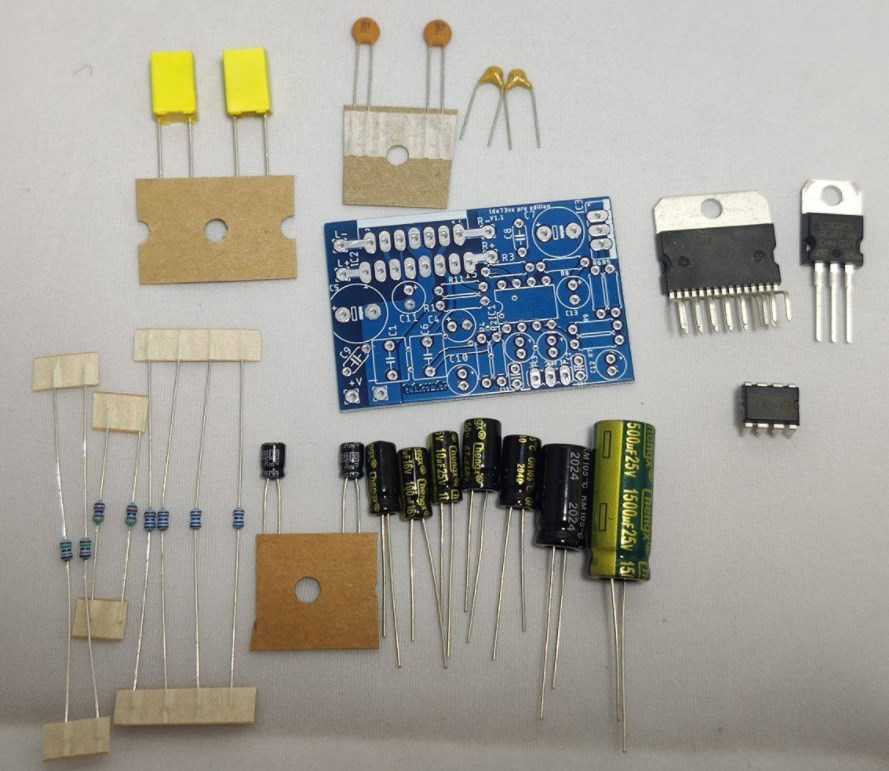

В комплект также входят две печатные платы

При покупке плат обращайте внимание на наличие лужения на задней стороне плат

Для чего это нужно? Как всем известно, микросхемы потребляют большой ток и дорожки на схеме, если они сделаны из одной фольги, просто выгорят.

На лицевой стороне платы есть маркировка. В них разберется даже самый начинающий пользователь.

Маленькая плата предназначена для регулировочных ручек. Второй, основной, является главным модулем усилителя. Кстати, на него не нужно ничего паять, все подкручивается с помощью наклеммников.

Положительным моментом является наличие диодного моста на лицевой панели. Мост защищает усилитель от переполюсовки и играет роль ключа.

Входами являются два «тюльпана» и два клеммника. Справа находится питающий, слева — дополнительный по главному входу, используется для подключения модуля МР-3.

Платы соединяются специальным шлейфом, что упрощает задачу по взаимодействию плат. Однако у этого шлейфа есть один недостаток. Шлейф не экранированный. То есть если вокруг усилителя будут помехи, то могут появиться наводки на него. Но тут может быть, что они появятся, а может и нет.

Если наводки появятся, то можно поменять провода на шлейфе на экранированные и эта проблема решится.

Еще одним важным элементом является операционный усилитель, на основе которого построен фильтр низких частот.

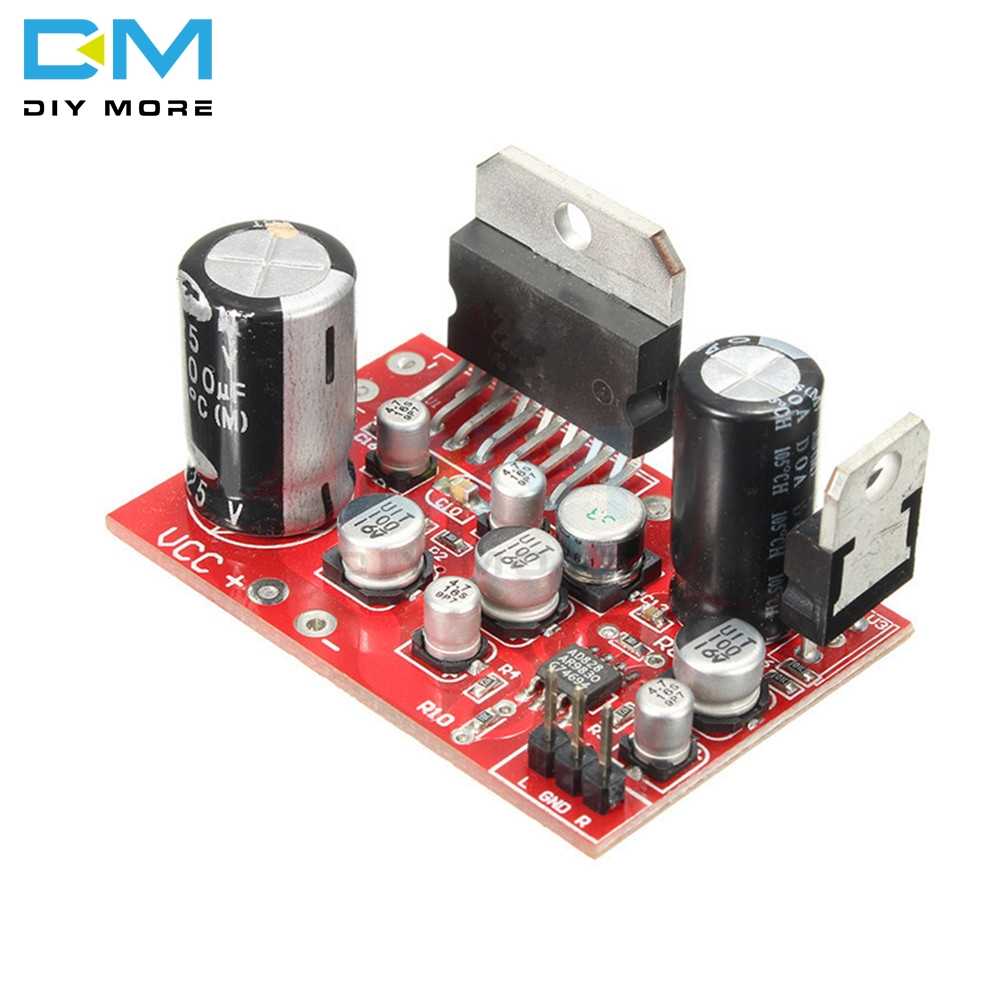

Усилитель НЧ 2х38Вт на TDA7379 (набор для пайки)

Набор для самостоятельной сборки мощного усилителя НЧ 2х38Вт, выполненного на микросхеме TDA7379.Особенности — режим Stand-By, защита от КЗ на выходе, от перегрева, от импульсов в цепи питания.В комплект входит печатная плата, детали и инструкция. На печатной плате все элементы обозначены, что упростит сборку усилителя. Радиатор в комплект не входит.

В каждом наборе подарок — купон со скидкой 10%!

Документация на м/с TDA7379.

Характеристики:

Параметр	Значение
Выходная мощность	2 х 38Вт
Минимальное напряжение питания	2 В
Максимальное напряжение питания	20 В
Коэффициент нелинейных искажений (THD)	0,02 % (Rн=4Ом, P=4Вт)

Шум (Equivalent input noise voltage)

5 мкВ

Корпус

Multiwatt15 (Vertical)

Рабочая температура

-40…150 °C

Размеры платы

40мм х 50мм

Перечень элементов:

Поз. обозначение	Тип, номинал	Кол-во
С1, С2	0,47мкФ 50В	2
С3	1000мкФ 25В (или больше)	1
С4	0,1мкФ 50В	1
С5	10мкФ 25В (или больше)	1
С8	47мкФ 25В (или больше)	1
DA1	TDA7379	1
R1	MF-0,5 10кОм	1
X1	Клеммник 3-полюсный	1
X2, X3, X4	Клеммник 2-полюсный	3
X5	PLS + джампер	1
J1	Перемычка	1
	Печатная плата	1

Сборочный чертеж:

Схема усилителя:

Гибридные сборки

Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.

Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.

STK-459 разобранный, без крышки

Самые распространенные в мире, — сборки серий STK хххх.

Усилитель на STK443, ссылка на него в Китае

Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что «звучат» подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.

Самодельный усилитель звука на микросхеме TDA7375

На радиорынках появились микросхемы четырехканальных УМЗЧ фирмы SGS-Thomson TDA7375. И хотя первоначально они были спроектированы для использования в автомашинах, дополнив сетевым блоком питания на 12… 16 В, их можно использовать и в небольших жилых помещениях. Четырехканальная базовая схема УМЗЧ —2×2 канала (например, 2 высокочастотных громкоговорителя + 2 широкополосных), которую можно использовать и в квадрафонических системах, приведена на рис.1. Как видно, в схеме использовано минимальное число внешних элементов.

Активизация “Stand-by” (режима экономичного расходования тока) осуществляется подачей напряжения питания UT на вывод 7 через резистор. В этом случае рабочие точки всех четырех усилителей смещаются так, что потребление тока существенно снижается (конечно, вместе с выходной мощностью). Переключение между нормальным режимом и “Stand-by” осуществляется мягко, без переходных процессов, “стуков” и т.п.

Этот выход активизируется (т.е. выходной транзистор оказывается в открытом состоянии), когда:

ограничивается выходной сигнал;
чрезмерно увеличивается температура кристалла;
какой-либо из выходов закорачивается на землю, на +Uт, или на какой-либо другой выход.

Рекомендуемая печатная плата с очень простой топологией для четырехканальной схемы приведена на рис.2, а схема размещения деталей на ней — на рис.3. Интегральная схема с заранее покрытыми силиконовой смазкой крепежными “лапками” привинчивается к радиатору, который также крепится к печатной плате. “Ушки” радиатора имеют потенциал земли.

Если это мешает, необходимо использовать изолирующую прокладку. В состояние “Stand-by” схема переводится переключателем К (на схеме не показан). Если в таком режиме нет необходимости, элементы К, R, С5 не нужны, а вывод 7 ИМС подключается прямо на землю. При подключении динамиков необходимо следить за полярностью — каждый второй канал инвертирован! На схеме около каждого из динамиков указан знак полярности.

Поскольку ИМС TDA7375 содержит по паре усилителей (инвертирующий и неинвертирующий), имеющих одинаковые усиление и фазовые характеристики каждой пары, из них можно построить чрезвычайно простой двухканальный мостовой усилитель (рис.4). Он, во-первых, дает 2×25 Вт выходной мощности и, во-вторых, совсем не требует выходных конденсаторов. Рекомендуемая для него печатная плата приведена на рис.5, а схема размещения деталей на ней — на рис.6.

Трехканальный стереоусилитель. Удачная комбинация двух приведенных выше способов использования ИМС показана на рис.7. Этот вариант можно, например, использовать в том случае, когда необходимо включить расположенный посередине суббасовый динамик (subwoofer) или какой-либо другой излучатель и, кроме того, еще два “сателлита” (левый и правый громкоговорители). Для этой схемы чертеж печатной платы не приводится, поскольку ее элементы можно разместить, используя плату, показанную на рис.2.

Для управления этой схемой необходим такой предусилитель, в котором сигналы двух каналов объединяются, и из полученного суммарного сигнала фильтр нижних частот выделяет низкочастотный сигнал соответствующего диапазона для 3-го канала. При использовании динамиков 2×2 Ом+4 Ом трехканальная система может дать пиковую мощность 2×12 Вт +25 Вт.

Таблица использования TDA73XX и STA540

Микросхема TDA7375 TDA7377 TDA7379 STA540

Максимальное напряжение 18 В 18 В 20 В 22 В

Мощность 2X 25 Вт 4 Ом 2×20 Вт 4 Ом 28 Вт 4 Ом 2X 34 Вт 8 Ом

Для питания схемы УНЧ надо использовать источник постоянного тока со значением, которое может составлять от 8 В до максимального напряжения, указанного в таблице выше. Обычно схема используется с источником 12 В. Чтобы определить максимальную мощность, используйте график, доступный в даташите.

Например, если выбрать STA540 и источник 12 В, мощность на канал составит около 18 Вт, всего в стерео 36 Вт. По закону Ома ток 3 А, но поскольку используем усилитель класса AB, эффективность будет около 60%, поэтому блок питания должен иметь ток с запасом – примерно 4,2 А. Для других микросхем и других напряжений питания сделайте расчеты с данными из документации.

Рабочее напряжение электролитических конденсаторов должно составлять 25 В для источников до 18 В и 35 В для 24 В.

Скачайте файлы платы и даташит в общем архиве.

Принцип работы УМЗЧ на TDA7496SA

Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки. Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.

Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.

Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2. Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.

Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.

Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2×2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2×10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.

↑ Выводы

Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная! При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379.При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
