Таблицы цветовой маркировки резисторов

В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки.

Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы (0) и коричневой полосы (1) идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково

Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо.

Резисторы с величиной допуска от 0,05 до 10% выполняются пятью цветовыми кольцами: первые три кольца – определяют величину сопротивления в омах, четвертое кольцо – множитель, пятое кольцо – допуск.

Также вы можете встретить резисторы с пятью полосами, но имеющие стандартную 5 или 10% точность. В этом случае: первые два кольца указывают на величину сопротивления в омах, третье – множитель, четвертое – точность, пятое – допуск.

Для резисторов с величиной допуска ±20% предусматривается маркировка с четырьмя цветовыми кольцами: первые три кольца – указывают на величину сопротивления в омах, четвертое кольцо – множитель.

Для резисторов с тремя цветовыми кольцами величина допуска не указывается. Для таких резисторов: первые два кольца – указывают на величину сопротивления в омах, третье кольцо – множитель.

Иногда для резисторов еще может указываться температурный коэффициент сопротивления (ТКС), в этом случае, резистор маркируется шестью цветовыми кольцами, шестое цветовое кольцо указывает на ТКС.

Особый случай использование цветовой маркировки резисторов – перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру.

Визуально мощность резистора можно определить по его размерам.

Рассмотрим на примере как определяются основные параметры резисторов в соответствии с таблицей маркировки резисторов по ГОСТ 28883-90.

Пример

Определим параметры резистора с пятью кольцами: красный, фиолетовый, черный, коричневый, зеленый, номиналы резисторов указаны в Ом.

• первая цифра (1 — элемент) – 2;
• вторая цифра (2 — элемент) – 7;
• третья цифра (3 — элемент) – 0;
• множитель – 10;
• допуск,% – ±0,5.

Соответственно получается: 270 * 10 = 2700 Ом ±0,5% или 2,7 кОм ± 0,5%.

Ниже представлены таблицы маркировки зарубежных резисторов, таких производителей как: PHILIPS, Corning Glass Work (CGW), Panasonic, а также цветовая маркировка терморезисторов.

Для быстрого определения величины сопротивления резисторов по разным видам маркировок, можно воспользоваться программой Резистор v2.2

Всего наилучшего! До новых встреч на сайте Raschet.info.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105. Проводим расчет: 267*105=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

1. Ряд Е6 имеет отклонение в обе стороны 20%.
2. Ряд Е 12 имеет допустимое отклонение 10%.
3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

• три цифры;
• четыре цифры;
• три цифры и буква.

Несколько примеров того, как надо высчитывать номинал SMD резистора

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

• 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
• 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
• 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
• 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Маркировка

Размер резистивного элемента напрямую связан с его мощностью рассеивания, чем она выше, тем крупнее габариты детали. Если на схемах легко указать любое численное значение, то маркировка изделий бывает затруднена. Тенденция миниатюризации в производстве электроники вызывает необходимость использования элементов все меньших размеров, что повышает сложность как нанесения информации на корпус, так и ее прочтения.

Для облегчения идентификации резисторов в российской промышленности применяют буквенно-цифровую маркировку. Сопротивление обозначается так: цифрами указывают номинал, а букву ставят либо за цифрами (в случае десятичных значений), либо перед ними (для сотен). Если номинал менее 999 Ом, то число наносится без буквы (или могут стоять буквы R либо Е). Если же значение указано в кОм, то за числом ставится буква К, букве М соответствует значение в МОм.

Номиналы американских резисторов обозначаются тремя цифрами. Первые две из них предполагают номинал, третья — количество нулей (десятков), добавляемых к значению.

При роботизированном производстве электронных узлов нанесенные символы нередко оказываются на той стороне детали, которая обращена к плате, это делает прочтение информации невозможным.

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

• три цифры;
• четыре цифры;

• три цифры и буква.

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

• 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
• 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
• 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
• 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Расшифровка кодов прецизионных резисторов СМД (повышенной точности)

Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:

две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код);
буква — множитель.

Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.

Таблица расшифровки кодов для SMD резисторов повышенной точности

Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.

• 01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
• 30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
• 11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.

В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.

Основные параметры резисторов

Каждый резистор имеет ряд параметров, которыми он характеризуется. Наиболее значимые это: номинальное сопротивление, допустимое отклонение, допустимая мощность рассеяния, температурный коэффициент сопротивления (ТКС)

Существуют и другие параметры, по которым оценивается резистор, но они довольно специфичны и их оценка важно лишь в немногих случаях

Номинальное сопротивление указывается на корпусе резистора в виде маркировки и величина сопротивление пишется в Омах.

Допустимое отклонение от номинальной величины зависит от класса точности. Существует три основных класса точности резисторов:

• 1 класс с отклонением от номинала 5 % (Е24);
• 2 класс с отклонением от номинала 10 % (Е12);
• 3 класс с отклонением от номинала 20 % (Е6).

Также имеются высокоточные резисторы с допустимыми отклонениями 0,01%; 0,02%; 0,05%; 0,1%; 0,2%; 0,5%; 1%; 2% (номинальные ряды Е196, Е96, Е48).

Следующая характеристика это допустимая мощность рассеяния, которая может рассеиваться (выделяться) на резисторе при сохранении его параметров в пределах номинала в течение длительного времени (срока службы). По этому параметру резисторы могут иметь значение от 0,01 до 500 Вт. На условных обозначениях внутри принципиальных схем мощность рассеяния обозначается с помощью горизонтальных, вертикальных и наклонных линий внутри прямоугольника резистора.

Температурный коэффициент сопротивления (ТКС) — это параметр, который характеризующий изменение сопротивления при изменении температуры окружающей среды на 1 °С. У обычных резисторов ТКС отрицательный. Положительный, только у углеродистых резисторов он отрицателен.

Что такое резистор?

Специальные компоненты, называемые резисторами, созданы специально для создания точного количества сопротивления, добавляемого в схему. Обычно они изготавливаются из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды. В отличие от ламп, они не излучают свет, но выделяют тепло, поскольку в работающей схеме ими рассеивается электрическая энергия. Однако обычно резистор предназначен не для выработки полезного тепла, а просто для обеспечения точного количества электрического сопротивления.

Расчет резисторов

Для подбора и установки элементов в схему необходимо предварительно рассчитать номинал и мощность компонентов.

Формула для расчета сопротивления и мощности

Внутреннее сопротивление — формула

Используют Закон Ома для участка цепи, чтобы вычислить сопротивление резистора, формула имеет вид:

R = U/I,

где:

• U – напряжение на выводах элемента, В;
• I – сила тока на участке цепи, А.

Эта формула применима для токов постоянного направления. В случае расчётов для переменного тока берут в расчёт импеданс цепи Rz.

Важно! Строение схем не ограничивается установкой только одного резистора. Обычно их множество, соединены они между собой параллельно и последовательно

Для нахождения общего показателя применяют отдельные методы и формулы.

Последовательное соединение

При таком соединении «выход» одного элемента соединяется с «входом» другого, они идут последовательно друг за другом. Как рассчитать резистор в этом случае? Можно использовать электронный онлайн-калькулятор, можно применить формулу.

Общее значение будет составлять сумму сопротивлений компонентов, входящих в последовательное соединение:

R123 = R1+R2+R3.

На каждом из них произойдёт одинаковое падение напряжения: U1, U2, U3.

Параллельное соединение

При выполнении данного вида соединения одноимённые выводы соединяются попарно, формула имеет вид:

R = (R1 x R2)/ (R1 + R2).

Обычно полученное значение R бывает меньше меньшего из всех значений соединённых элементов.

Последовательное и параллельное соединения

Информация. На практике параллельное или последовательное присоединение применяют, когда нет детали необходимого номинала. Элементы для таких случаев подбирают одинаковой мощности и одного типа, чтобы не получить слабого звена.

Смешанное соединение

Рассчитывать общее сопротивление смешанных соединений возможно, применяя правило объединения. Сначала выбирают все параллельные и последовательные присоединения и составляют эквивалентные схемы замещения. Их начинают рассчитывать, используя формулы для каждого случая. Из полученной более простой схемы вновь выделяют параллельные и последовательные звенья и опять производят расчёты. Делают это до тех пор, пока не получат самое элементарное соединение или один эквивалентный элемент. Вычисленный результат будет являться искомым.

Метод расчёта при смешанном соединении

Мощность

Одного поиска значения сопротивления недостаточно для того, чтобы применить деталь. Необходимо узнать, на какую мощность должен быть рассчитан элемент. В противном случае он будет перегреваться и выйдет из строя. Мощные детали при поверхностном монтаже лучше устанавливать на радиатор.

Расчет мощности резистора выполняется по формуле:

Р = I² * R = U²/R,

где:

• Р – мощность, Вт;
• I – ток, А;
• U – напряжение, В;
• R – сопротивление, Ом.

После определения мощности резисторов по формуле подбирают комплектующие, исходя из графического обозначения на схемах.

Основные обозначения мощности резисторов

Виды

Классификация резисторов происходит по ряду критериев. Если говорить о дискретных компонентах, то по методу монтажа их делят на:

• Выводные. Используются для монтажа сквозь печатную плату. У таких элементов есть выводы, расположенные радиально или аксиально. В народе выводы называют ножками. Этот вид резисторов активно использовался во всех старых устройствах (20 и боле лет назад) – старых телевизорах, приёмниках, в общем везде, и сейчас используется в простых устройствах, а также там, где использование SMD компонентов по какой-то причине затруднено либо невозможно.
• SMD. Это элементы, у которых нет ножек. Выводы для подключения расположены на поверхности корпуса, незначительно выступая над ней. Они монтируются непосредственно на поверхность печатной платы. Преимуществом таких резисторов является простота и дешевизна сборки на автоматизированных линиях, экономия места на печатной плате.

Внешний вид элементов двух типов вы видите на рисунке ниже:

Мы уже знаем, как выглядит этот компонент, теперь следует узнать о классификации по технологии изготовления. Выводные резисторы бывают:

• Проволочными. В качестве резистивного компонента используют проволоку, намотанную на сердечнике, для снижения паразитной индуктивности используют бифилярную намотку. Проволоку выбирают из металла с низким температурным коэффициентом сопротивления и низким удельным сопротивлением.
• Металлопленочные и композитные. Как можно догадаться, здесь в качестве резистивного элемента используют пленки из металлического сплава.

Так как резистор состоит из резистивного материала, в роли последнего может выступать проволока или плёнка с высоким удельным сопротивлением. Что это такое? Такие материалы как:

• манганин;
• константан;
• нихром;
• никелин;
• металлодиэлектрики;
• оксиды металлов;
• углерод и прочие.

SMD или чип-резисторы бывают тонкопленочными и толстопленочными, в качестве резистивного материала используют:

Материал	Особенности, где используется
Никель-хром (нихром, NiCr)	в тонкоплёночных, которые устойчивы к высокой влажности (moisture-resistant)
Нитрид дитантала (Ta2N).	TCR составляет 25 ppm/0С (-55…+1250С);
Диоксид рутения (RuO2)	в толстоплёночных
Рутенит свинца (Pb2Ru2O6)	в толстоплёночных
Рутенит висмута (Bi2Ru2O7)	в толстоплёночных
Диоксиды рутения, легированные ванадием (Ru0,8V0,2O2, Ru0,9V0,1O2, Ru0,67V0,33O2)	—
Оксид свинца (PbO)	—
Висмут иридий (Bi2Ir2O7)	—
Сплав никеля	В низкоомных (0,03…10 Ом) тонкоплёночных изделиях

На рисунке ниже изображено, из чего состоит резистор:

По конструкции различают:

• Постоянные. У них два вывода, а сопротивление вы изменять не можете – оно постоянно.
• Переменные. Это потенциометры и подстроечные резисторы, принцип действия которых основан на перемещении скользящего контакта (бегунка) по резистивному слою.
• Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.

А также по назначению – общего и специального. Последние подразделяются на:

• Высокоомные (диапазон сопротивлений десятки МОм — единицы ТОм, при рабочих напряжениях до 400В).
• Высоковольтные (рассчитаны на работу в цепях с напряжением до десятков кВ).
• Высокочастотные (особенностью работы на высокой частоте является требование к низким собственным индуктивностям и ёмкостям. Такие изделия могут работать в цепях с частотой сигнала в сотни МГц).
• Прецизионные и сверхпрецизионные (это изделия с высоким классом точности. У них допуск по отклонению от номинального сопротивления 0,001 — 1 %, в то время как у обычных допуск может быть и 5% и 10% и больше).

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде. В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации. После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали. Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница. Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Маркировка резисторов

Маркировка выводных резисторов

На корпус резистора наносится специальная маркировка, которая содержит информацию об основных параметрах резистора (как минимум номинальное сопротивление и допуск). Маркировка может выполняться текстом (текстовый код) или цветом (цветовой код) согласно ГОСТ 28883-90 «Коды для маркировки резисторов и конденсаторов» (в литературе также можно встретить упоминание об отмененном ГОСТ 28364-89).

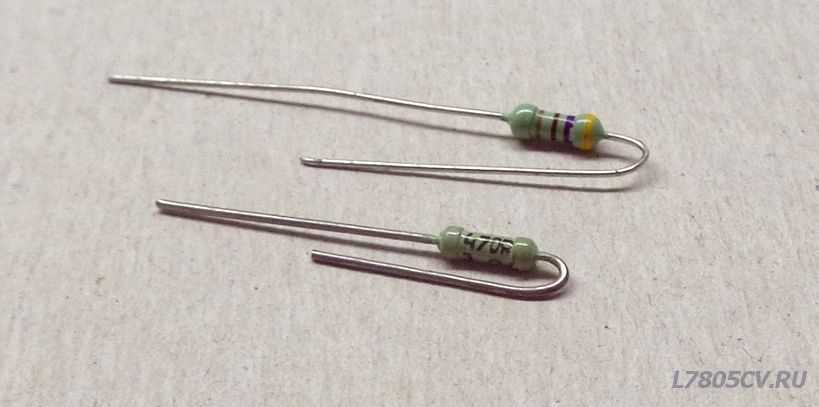

Резисторы с одинаковым номинальным сопротивлением 470 Ом, но с различными типам маркировки: текстовой снизу и цветовой сверху

Согласно ГОСТ 28883-90 текстовый код должен состоять из трех, четырех или пяти знаков, причем один из знаков должен быть буквой, остальные — цифры. Буква обозначает множитель, на который нужно умножить указанные цифры. Запятая десятичного знака заменяется буквой. Ниже приведены значения букв:

Буква	Множитель
R	1 Ом
K	103 Ом (1 кОм)
M	106 Ом (1 МОм)
G	109 Ом (1ГОм)
T	1012 Ом (1ТОм)

Например: R47 – 0,47 Ом; 59R – 59 Ом; 5K9 – 5,9 кОм.

Цветовой код применяется для обозначения номинального сопротивления, допускаемого отклонения и температурного коэффициента (при необходимости). На корпус резистора наносят полоски. Каждая полоска может соответствовать значимой цифре, множителю, допускаемому отклонению или температурному коэффициенту. Первая полоса наносится у края резистора. Остальные полосы размещают так, чтобы первую полосу можно было безошибочно определить. Количество полос может быть от 3 до 6. Значения полосок показаны в таблице.

1 полоска	2 полоска	3 полоска	4 полоска	5 полоска	6 полоска
Знач. цифра	Знач. цифра	Множитель
Знач. цифра	Знач. цифра	Множитель	Точность
Знач. цифра	Знач. цифра	Знач. цифра	Множитель	Точность
Знач. цифра	Знач. цифра	Знач. цифра	Множитель	Точность	Температур. коэффициент

Цвет	Значимая цифра	Множитель	Допуск, %	Температурный коэффициент сопротивления, 10-6 °C
Серебрянный	—	10-2	± 10	—
Золотой	—	10-1	± 5	—
Черный	1	—	± 250
Коричневый	1	10	± 1	± 100
Красный	2	102	±2	± 50
Оранжевый	3	103	—	± 15
Желтый	4	104	—	± 25
Зеленый	5	105	± 0,5	± 20
Голубой	6	106	± 0,25	±10
Фиолетовый	7	107	± 0,1	± 5
Серый	8	108	—	± 1
Белый	9	109	—	—
Без окраски	—	—	± 20	—

Определить сопротивление резистора по цветовой маркировке онлайн можно с помощью калькулятора цветовой маркировки.

Как видно из таблицы резистор с тремя полосками имеет допуск ± 20 %.

Полоска температурного коэффициента согласно ГОСТ 28883-90 наносится одним из следующих методов:

• более широкая шестая полоска;
• прерывистая шестая полоска;
• спиральная линия.

Маркировка чип резисторов (SMD резисторов)

Для маркировки чип резисторов применяется текстовая маркировка. Резисторы размера 0402 не имеют маркировки из-за малых размеров.

Существует два типа марикровки чип резисторов:

• трех и четырёх числовая маркировка – первые два или три числа обозначают значение, последнее — множитель;
• маркировка EIA-96 – две цифры и буква, применяется для маркировки резисторов из ряда E96. Две цифры являются кодом трех цифр, буква – множитель.

Таблица кодов EIA-96

Код	Знач.	Код	Знач.	Код	Знач.	Код	Знач.	Код	Знач.	Код	Знач.
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Таблица множителей EIA-96

Код	Z	Y or R	X or S	A	B or H	C	D	E	F
Множитель	0.001	0.01	0.1	1	10	100	1000	10000	100000

Определить сопротивление чип (SMD) резистора можно с помощью калькулятора маркировки SMD резисторов.

Если на smd резистотре нанесен 0 – это перемычка.
