Скетч Arduino для радиочастотного приемника 433 МГц

Подключите приемник Arduino к компьютеру и загрузите следующий код:

// Подключаем библиотеку RadioHead Amplitude Shift Keying
#include <RH_ASK.h>
// Подключаем библиотеку SPI Library
#include <SPI.h>

// Создаем объект управления смещением амплитуды
RH_ASK rf_driver;

void setup()
{
    // Инициализируем объект ASK
    rf_driver.init();
    // Настройка Serial Monitor
    Serial.begin(9600);
}

void loop()
{
    // Установить размер буфера ожидаемого сообщения
    uint8_t buf;
    uint8_t buflen = sizeof(buf);
    // Проверка правильности размера полученного пакета
    if (rf_driver.recv(buf, &buflen))
    {

      // Сообщение получено с правильной контрольной суммой
      Serial.print("Message Received: ");
      Serial.println((char*)buf);
    }
}

Как и код передатчика, код приемника начинается с подключения библиотек RadioHead и SPI и создания объекта ASK.

#include <RH_ASK.h>
#include <SPI.h>
RH_ASK rf_driver;

В setup() мы инициализируем объект ASK, а также настраиваем последовательный монитор, так как мы будем просматривать наше полученное сообщение.

rf_driver.init();
Serial.begin(9600);

В функции loop() мы создаем буфер размером передаваемого сообщения. В нашем случае это 11, помните? Вам нужно будет настроить это, чтобы соответствовать длине вашего сообщения. Обязательно укажите все пробелы и знаки препинания, поскольку все они считаются символами.

uint8_t buf;
uint8_t buflen = sizeof(buf);

Далее мы вызываем функцию recv(). Это включает приемник, если он еще не включен. Если доступно сообщение, оно копирует сообщение в свой первый буфер параметров и возвращает true, иначе возвращает false. Если функция возвращает true, код вводит оператор if и печатает полученное сообщение на мониторе последовательного порта.

if (rf_driver.recv(buf, &buflen))
{
  Serial.print("Message Received: ");
  Serial.println((char*)buf);
}

Затем мы возвращаемся к началу цикла и делаем все заново.

После загрузки скетча откройте серийный монитор. Если все в порядке, вы должны увидеть ваше сообщение.

Как сделать дистанционный включатель освещения по движению на датчике движения HC-SR505, инструкция:

Датчик движения HC-SR505 оте полностью аналогичен работе PIR-датчика HC-SR501 но имеет более компактный размер и урезанными функциями, так как нет регулировок чувствительности и задержки отключения, она зафиксирована на 8 секундах. Напряжение питания у него от 4,5 до 20В. При обнаружении движущегося объекта на выходе OUT появляется высокий уровень 3,3В на 8 секунд.

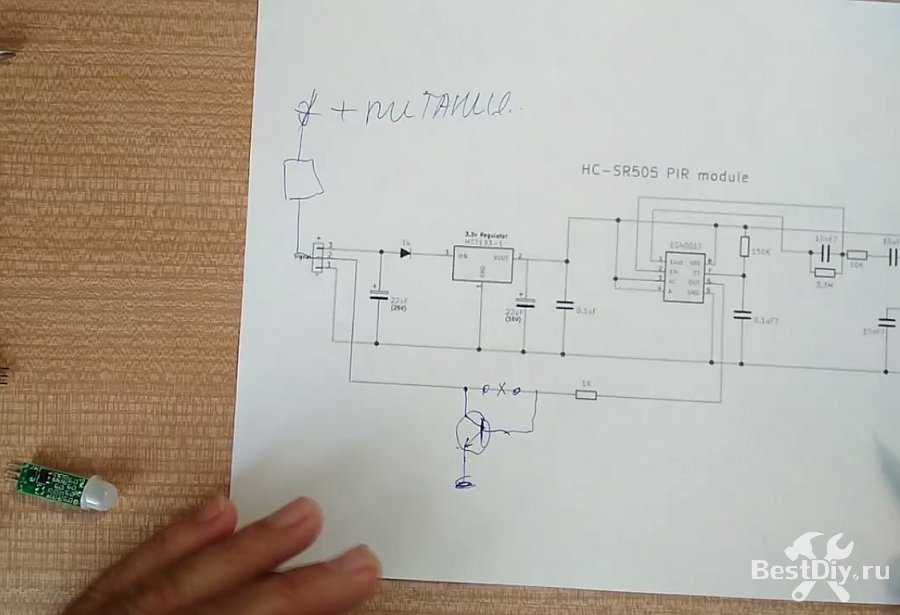

На плате датчика имеется не распаянное посадочное место под SMD npn транзистор, чтобы можно было подключать более мощные нагрузки, например для управления освещением. При установке на плату транзистора резистор с нулевым сопротивлением который стоит в качестве перемычке нужно убрать.
