Меры безопасности в сфере телефонной связи. часть 2

Способы защиты слаботочных сетей

Для внутренней грозозащиты слаботочных сетей применяют приборы, действие которых основано на двух технических решениях: газовый разряд и четвертьволновая технология.

Газовые разрядники устроены следующим образом: керамическая втулка, наполненная газом под низким давлением, закрывается с обеих сторон электродами, один из которых подключается к центральной кабельной жиле, другой — соединяется с заземленным корпусом устройства.

Схема размещения газового разрядника

Проходя через сеть, высокочастотный импульс приводит к пробитию разрядника, в результате чего происходит краткосрочное перекрытие центральной жилы на землю. Когда напряжение уменьшается до уровня гашения дуги, разрядник становится не проводящим. Схема грозозащиты слаботочных сетей, выполненная параллельным подключением газового разрядника к линии, изображена на рисунке ниже.

Схема грозозащиты слаботочных сетей с параллельным подключением газового разрядника к линии

Она отличается простотой исполнения и экономичностью, имея при этом достаточно высокую выходную мощность импульса и небольшую ёмкость. Применялась еще в середине XX века для грозозащиты аналогового оборудования. Сегодня активно используется для электроприборов, функционирующих в широком диапазоне частот. Принцип действия грозоразрядника на основе четвертьволновой технологии состоит в следующем: длина отрезка проводника, проложенного от жилы кабеля на землю, равна одной четвертой длины волны сигнала. Таким образом, отрезок шунтирует сигнал данной частоты на землю, представляя для него бесконечное сопротивление.

Принцип действия грозоразрядника на основе четвертьволновой технологии

Для данного способа грозозащиты характерно малое время срабатывания и небольшая ёмкость, что в совокупности с высокой импульсной мощностью при низком остаточном напряжении, позволяет защитить электрооборудование не только от слабых наведённых импульсов, но и в случае прямого попадания разряда молнии. Слаботочное оборудование крайне чувствительно к перенапряжениям. Повысить эффективность его защиты можно, применив устройства, сочетающие газовый разрядник, принимающий на себя основную энергию импульса, с другими пассивными элементами: варисторами, резисторами, и др. Комбинированные УЗИП изготавливают для одновременного подключения нескольких каналов, но, как правило, в количестве не более 4-х.

Такая схема позволяет защитить слаботочную сеть даже при попадании в нее сетевого питания: похождение тока КЗ приводит к нагреву и пробитию разрядника, в результате чего происходит закорачивание двух проводов между собой и на землю. Данный способ надёжно защищает слаботочное оборудование и одновременно отключает автоматическую защиту питающей сети, сигнализируя о неисправности. Если в здании организована СКС, то размещают приборы защиты в слаботочных щитах, на дин рейки. При отсутствии таковых, используют устройства свободной установки, представляющие собой закрепленные на стене коробки.

Заземление и зануление

Заземлить необходимо на заранее проверенную «землю». Это необходимо для того, чтобы заряд не скопился на корпусе детали. Нельзя заземлять на водопроводные трубы или трубы отопления, так как они обладают очень высоким сопротивлением (ток протекает по пути наименьшего сопротивления). Исходя их схемы защиты на примере фирменного нетпротекта (рис. №2) земля нужна для стекания заряда. В другом случае заряду некуда «деваться», и он может скопиться на корпусе оборудования, что приведет к поражению электрическим током любого человека.

Рис. №2. Нетпротект. Типовая схема

Зануление производить не желательно. Разница между «нулем» и «землей» в том, что ноль – это шина, которая служит для замыкания цепи и протекания тока (ее потенциал равен нулю). В то время как земля – это необходима для выведения накопившихся зарядов и защиты от статики. Зануление не оказывает положительного влияния на грозозащиту, а наоборот, повышает частоты ее срабатывания. Это ложные срабатывания. Соответственно, будут частые перерывы в работе сети (совет: зануление допускается в том случае, если нет возможности заземлить на настоящую «землю»).

Грозозащита не всегда спасает от бед с работой сетевого оборудования. Обрывания нуля, некачественная проведена земля, дешевое оборудование – все это приводит к перебою оборудования, временным и материальным затратам.

Причины перенапряжения

Импульсный перепад напряжения в сети представляет собой молниеносное повышение напряжения от нескольких десятков до тысяч вольт. Длиться такое событие может всего несколько миллисекунд. Однако этого вполне достаточно, чтобы все подключенные приборы и электропроводка сгорели и с высокой вероятностью привели к возгоранию.

Причин перенапряжения может быть несколько:

• Разряд молнии. Является наиболее опасным с точки зрения последствий, так как скачок напряжения может достигать нескольких киловольт. При этом молнии необязательно бить точно по фазовому проводу, а достаточно ударить в нескольких метрах от него, чтобы в проводнике возник мощный импульс. Единственный способ предостережения от такого стихийного фактора – это прибор защиты от импульсных перенапряжений, установленный на вводе в дом.
• Повреждение нулевого провода. Событие может произойти в силу различных причин – отгорания контакта, обрыва провода на ЛЭП из-за ветра или повала дерева и проч. В любом случае вместо привычных 220 В потребитель получит 380 вольт или более со всеми вытекающими последствиями.

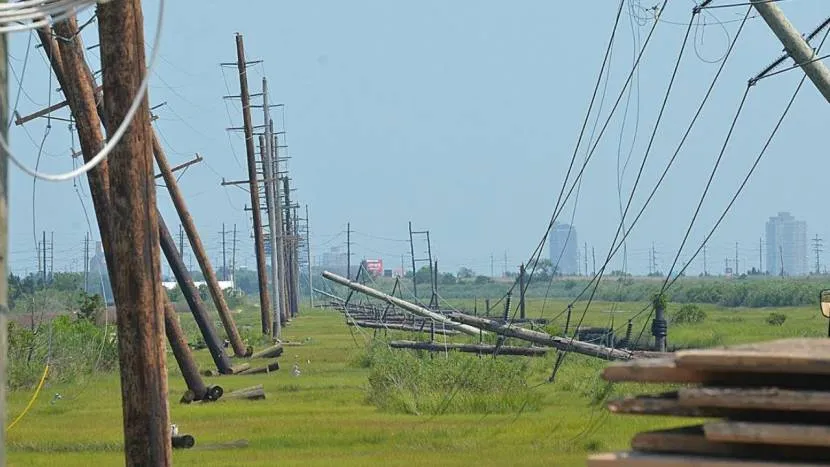

Причиной перенапряжения может стать повреждение ЛЭПИсточник ytimg.com

Возникновение хотя бы одного из выше перечисленных событий неизбежно приведут к поломке бытовой техники или возгоранию окружающих материалов. Другой прямо противоположной ситуацией является резкое падение напряжения. От этого в большей степени страдает оборудование, особенно оснащенное автоматикой.

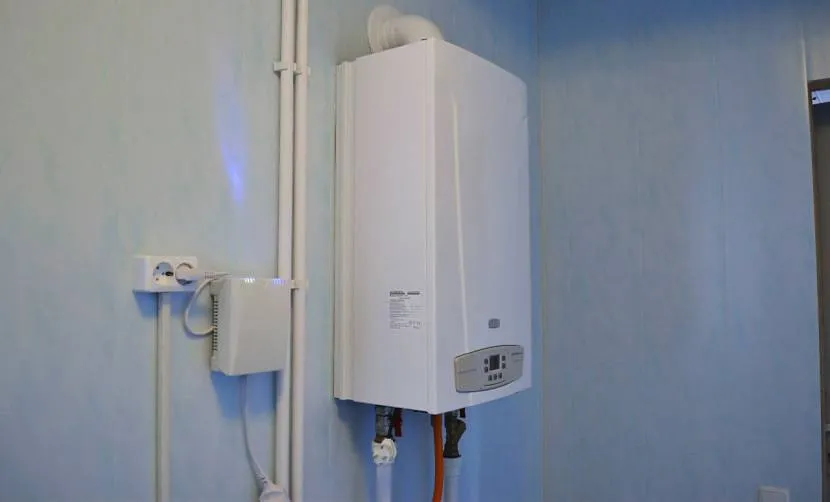

Например, современные котлы при возникновения подобного сбоя сразу же останавливаются и выдают ошибку. Поэтому для устранения таких последствий агрегат подключают через стабилизатор тока, вовремя улавливающий изменения и выравнивающий напряжение до номинального значения.

Для предупреждения сбоя в работе отопительный котел лучше подключить через стабилизатор напряженияИсточник gradusplus.com

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

Нужно отметить, что в подавляющем большинстве случаев в этажных щитках нет защитно-коммутационных аппаратов, которые защищают от перенапряжения.

В основном там установлены ВА (выключатели автоматические), а основная функция ВА, это защита от токов короткого замыкания (К.З.) и перегрузки. УЗО, защищает от поражения электрическим током человека.

ПВ-пакетные выключатели служат для безопасной замены электрического счетчика со снятием напряжения. Они вообще не являются средствами защиты.

По этим причинам рекомендуется защитить дорогостоящее бытовое электрооборудование от перенапряжения специальными устройствами.

Основные критерии для выборов аппаратов защиты:

• длительно-допустимый рабочий ток (А),
• мощность (кВт),
• напряжение (В),
• степень защиты (IP),
• диапазон защиты (± %).

Необходимо так же учесть, что на электробытовые приборы влияет как повышенное напряжение, так и пониженное. Так, к примеру, компрессоры холодильников при пониженном напряжении испытывают тяжелый пуск, и тем самым это отрицательно влияет на их рабочую характеристику.

Все эти характеристики есть на панели прибора. Произвести расчет защиты можно следующим образом:

I=P/U*cosФ, где

• I – длительно-допустимый или рабочий ток электрооборудования включенного в сеть (А),
• P – установленная мощность электроприбора, квартиры, дома (кВт),
• cosФ – коэффициент, учитывающий реактивность нагрузки. Для обыкновенных ламп накаливания он равен 1, а для асинхронных двигателей может быть в диапазоне 0.8-0.9.
• IP – это защита от внешних факторов, пыль, вода, химическая агрессивность среды.

При выборе защиты от перенапряжения необходимо определиться, будет этот аппарат защищать отдельный прибор (стабилизатор напряжения) или весь дом в целом.

На сегодняшний день, самые распространенные аппараты защиты, это РН (реле перенапряжения). Они свободно устанавливаются в этажных электрощитах. Если прибор устанавливается в частном секторе, то стоит рассмотреть комбинированную защиту – как от бытового перенапряжения, так и импульсного (молния, гроза), УЗИП.

Необходимо помнить, что стоимость защиты от перенапряжения несопоставима с дорогостоящим электробытовым оборудованием.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Особенности подключения

Монтаж УЗИП будет разным в одно- или трехфазных электросетях. Применяемая схема направляется по выбору пользователя на бесперебойную или безопасную работу. В одном случае потребуется временное отключение от молниезащиты, чтобы исключить перебои в электроснабжении. В другом – запрещается отключать молниезащиту даже на незначительное время.

Когда устройство подключается к однофазной сети с заземляющей системой TN-S, тогда задействуются проводники фазы, нулевые рабочий и защитный. В начале в нужные клеммы подключается фаза и ноль, а затем через общий шлейф выполняется соединение с линией оборудования. Защитный проводник соединяется с заземляющим проводом. Установка прибора осуществляется сразу же за вводным автоматическим защитным устройством. Промаркированные контакты исключают возможные ошибочные действия при монтаже.

При соединении с трехфазной сетью с такой же системой заземления TN-S, используется уже пять проводников. Три из них являются фазными, а два нулевых выполняют функции рабочего и защитного проводников. С клеммами соединяются только три фазы и ноль. Подключение защитного проводника производится на корпус электрооборудования и на землю, играя роль своеобразной перемычки.

Таким образом, в обоих вариантах подключения высокий ток перенапряжения будет уходить в землю, не причиняя вреда подключенным электронным устройствам.

Типы устройств

Все устройства, обеспечивающие защиту от импульсных перенапряжений, подразделяются на два типа, которые отличаются по конструкции и принципу действия. Рассмотрим, как работает УЗИП разных видов.

Вентильные и искровые разрядники. Принцип действия разрядников основан на использовании эффекта искровых промежутков. В конструкции разрядников предусмотрен воздушный зазор в перемычке, соединяющей фазы линии электропередач с заземляющим контуром. При номинальной величине напряжения цепь в перемычке разорвана. В случае воздействия грозового разряда в результате перенапряжения в ЛЭП происходит пробой воздушного зазора, цепь между фазой и землей замыкается, импульс высокого напряжения уходит напрямую в землю. Конструкция вентильного разрядника в цепи с искровым промежутком предусматривает резистор, на котором происходит гашение высоковольтного импульса. Разрядники в большинстве случаев находят применение в сетях высокого напряжения.

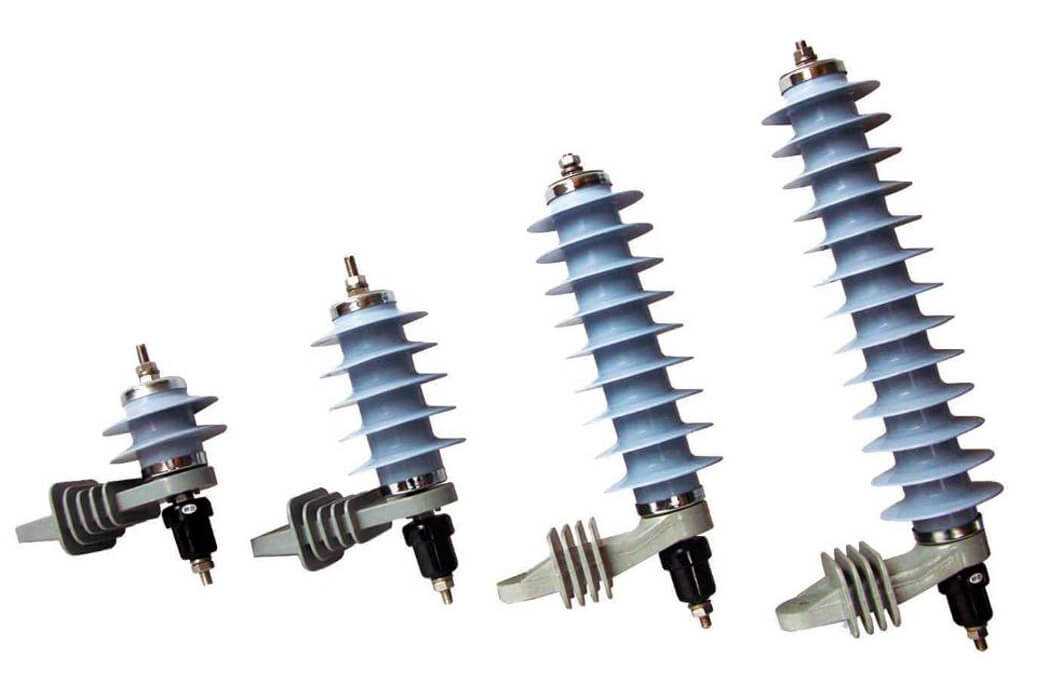

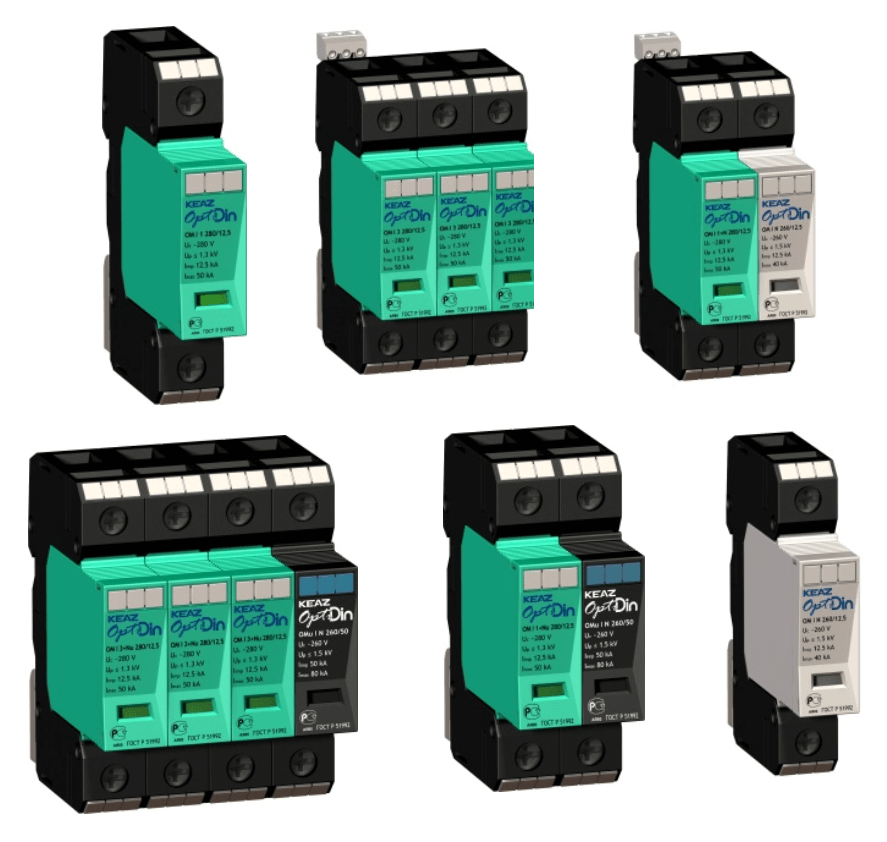

Ограничители перенапряжения (ОПН). Данные устройства пришли на смену устаревшим и громоздким разрядникам. Для того чтобы понять, как работает ограничитель, надо вспомнить свойства нелинейных резисторов, принцип работы ОПН построен на использовании их вольтамперных характеристик. В качестве нелинейных резисторов в УЗИП используется варистор. Для людей не искушенных в тонкостях электротехники, немного информации, из чего состоит и как он работает. В качестве основного материала для изготовления варисторов служит оксид цинка. В смеси с окислами других металлов создается сборка, состоящая из p-n переходов, обладающая вольтамперными характеристиками. Когда величина напряжения в сети соответствует номинальным параметрам, ток в цепи варистора близок к нулю. В момент возникновения перенапряжения на p-n переходах происходит резкое возрастание тока, что приводит к снижению напряжения до номинальной величины. После нормализации параметров сети варистор возвращается в непроводящий режим и влияние на работу устройства не оказывает.
