Содержание
1. Информация о безопасности
2. Особенности и функции
3. Распаковка и проверка комплектности
4. Дополнительные аксессуары (приобретаются отдельно)
5. Первоначальная сборка и подключение
5.1. Установка антенны
5.2. установка ременной клипсы
5.3. Подключение внешней гарнитуры
5.4. Установка батареи
6. Зарядка батареи
7. Информация о батарее
7.1. Первое использование
7.2. Советы по использованию батареи
7.3. Продление срока службы батареи
7.4. Хранение батареи
8. Составные части и органы управления

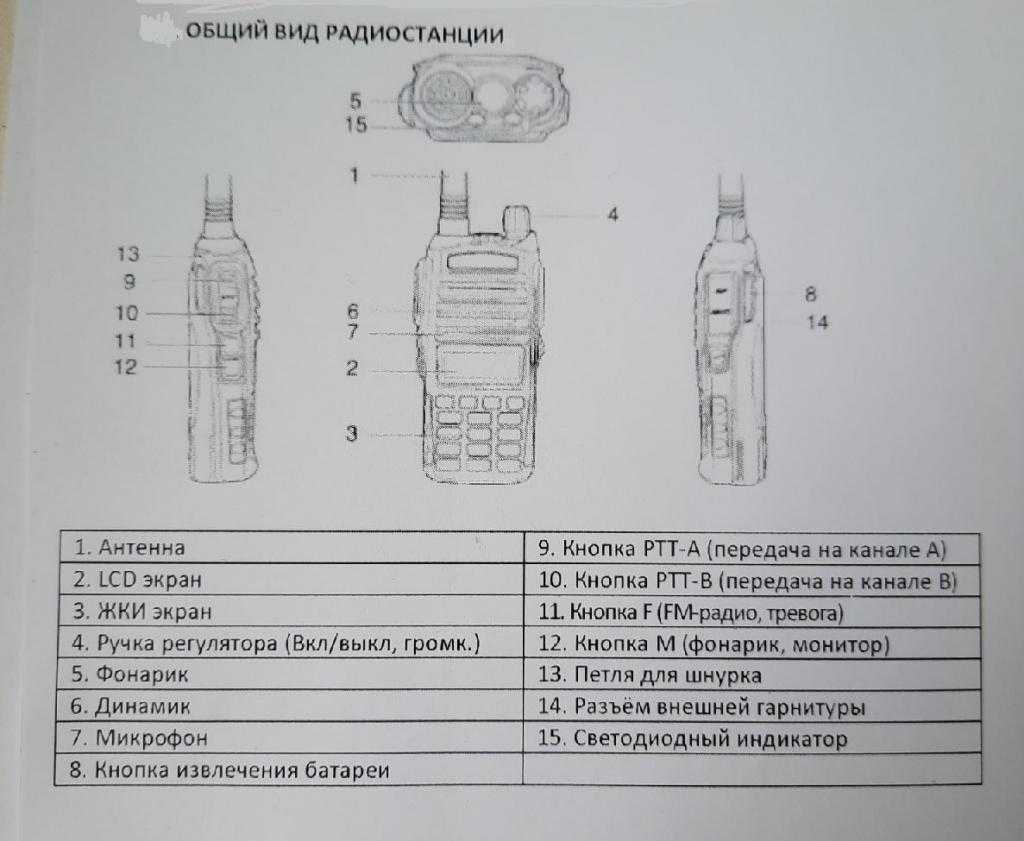

8.1. Общий вид радиостанции
8.2. Назначение клавиш управления
9. ЖКИ экран
10. Работа с радиостанцией
10.1. Включение/выключение, регулировка громкости
10.2. Выбор частоты или ячейки памяти
10.3. Прием / передача
10.4. Режимы работы радиостанции
11. Описание встроенных функций
11.1. Шумоподавитель (Squelch) (меню SQL)
11.2. Функция “VOX”
11.3. Функция Reverse
11.4. Функция ALARM
11.5. Тон 1750 Гц для доступа к репитерам
12. Меню, описание настроек
12.1. Работа с меню
12.2. Описание пунктов меню
13. Таблица тонов CTCSS
14. Таблица тонов DCS
15. Технические характеристики
15.1. Общие
15.2. Передатчик
15.3. Приемник
16. Возможные неисправности и способы их устранения
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
| Неисправность | Возможная причина / решение |
| Устройство не включается | Батарея разряжена: зарядите/замените батарею. Батарея установлена неправильно: установите батарею правильно |
| Батарея быстро разряжается | Батарея износилась: замените батарею на новую. |
| Индикатор горит зелёным (идёт приём), но в динамике нет звука | Проверьте уровень громкости. Проверьте, что субтоны DCS и CTCSS на приём установлены правильно, так же, как и у других членов вашей группы. |
| При передаче другие члены группы не слышат передаваемые сообщения | Проверьте, что субтоны DCS и CTCSS на передачу установлены правильно, так же, как и у других членов вашей группы. Вы находитесь слишком далеко друг от друга, или Ваш партнёр находится в зоне плохого приёма сигнала. |
| В режиме ожидания устройство ведёт передачу без нажатия кнопки РТТ | Проверьте, включена ли функция VOX. При необходимости отключите. |
ТАБЛИЦА ТОНОВ DCS
№ Code № Code № Code № Code № Code 1 D023N 22 D131N 43 D251N 64 D371N 85 D532N 2 D025N 23 D132N 44 D252N 65 D411N 86 D546N 3 D026N 24 D134N 45 D255N 66 D412N 87 D565N 4 D031N 25 D143N 46 D261N 67 D413N 88 D606N 5 D032N 26 D145N 47 D263N 68 D423N 89 D612N 6 D036N 27 D152N 48 D265N 69 D431N 90 D624N 7 D043N 28 D155N 49 D266N 70 D432N 91 D627N 8 D047N 29 D156N 50 D271N 71 D445N 92 D631N 9 D051N 30 D162N 51 D274N 72 D446N 93 D632N 10 D053N 31 D165N 52 D306N 73 D452N 94 D645N 11 D054N 32 D172N 53 D311N 74 D454N 95 D654N 12 D065N 33 D174N 54 D315N 75 D455N 96 D662N 13 D071N 34 D205N 55 D325N 76 D462N 97 D664N 14 D072N 35 D212N 56 D331N 77 D464N 98 D703N 15 D073N 36 D223N 57 D332N 78 D465N 99 D712N 16 D074N 37 D225N 58 D343N 79 D466N 100 D723N 17 D114N 38 D226N 59 D346N 80 D503N 101 D731N 18 D115N 39 D243N 60 D351N 81 D506N 102 D732N 19 D116N 40 D244N 61 D356N 82 D516N 103 D734N 20 D122N 41 D245N 62 D364N 83 D523N 104 D743N 21 D125N 42 D246N 63 D365N 84 D526N 105 D754N
№ Code № Code № Code № Code № Code 106 D023I 127 D131I D251I D371I D532I 107 D025I 128 D132I D252I D411I D546I 108 D026I 129 D134I D255I D412I D565I 109 D031I 130 D143I D261I D413I D606I 110 D032I 131 D145I D263I D423I D612I 111 D036I 132 D152I D265I D431I D624I 112 D043I 133 D155I D266I D432I D627I 113 D047I 134 D156I D271I D445I D631I 114 D051I 135 D162I D274I D446I D632I 115 D053I 136 D165I D306I D452I D645I 116 D054I 137 D172I D311I D454I D654I 117 D065I D174I D315I D455I D662I 118 D071I D205I D325I D462I D664I 119 D072I D212I D331I D464I D703I 120 D073I D223I D332I D465I D712I 121 D074I D225I D343I D466I D723I 122 D114I D226I D346I D503I D731I 123 D115I D243I D351I D506I D732I 124 D116I D244I D356I D516I D734I 125 D122I D245I D364I D523I D743I 126 D125I D246I D365I D526I D754I
Неисправности и недостатки рации UV-3R Plus
Отображаются все символы на экране долгое время после включения. Данный брак проявляется не сразу, а после определенного времени после простоя рации в выключенном состоянии. Так например в новой рации при включении сразу чистый экран и видно напряжение аккумулятора, с течением времени стали появляться фантомные следы секторов ЖК экрана, а спустя пару недель после включения уже не видно напряжение, частоту и вообще ничего, в течении достаточно долгого времени.
Относительно этой неисправности будут направлены письма продавцу, а пока вы можете посмотреть на видео ниже, как это выглядит в жизни
Что означает просьбу выслать им один корпус, чтобы отправление стоило дешевле. Учитывая, что Почта России за отправку в Китай обычной посылки возьмет 750 рублей, то проще купить другую или впредь не покупать подобную продукцию ненадлежащего качества с мнимой гарантией
ОСОБЕННОСТИ И ФУНКЦИИ
• Двухдиапазонный переносной приемник-передатчик (трансивер) с LCD экраном
• Поддержка сигналов DTMF
• Li-Ion батарея высокой емкости
• FM-радио приемник (65 МГц – 108 МГц)
• Поддержка 105 субтонов “DCS — Цифровой кодовый шумоподавитель” и 50 субтонов “CTCSS (Continuous Tone-Coded Squelch System)” с возможностью
настройки пользователем
• Функция VOX (голосовая активация)
• Функция Alarm (тревога)
• 128 ячеек памяти
• Широкополосная / узкополосная модуляция
• Регулировка мощности передатчика
• Программируемый цвет подсветки дисплея и время ее включения
• Функция «beep» на клавиатуре
• Одновременный прием двух разных частот
• Выбираемый шаг изменения частоты: 2,5 / 5 / 6,25 / 10 / 12,5 / 25 / 50 кГц
• Функция OFFSET (сдвиг частоты для работы с репитерами)
• Функция сохранения заряда батареи (SAVE)
• Ограничение времени передачи, настраиваемое (функция TOT)
• Три режима сканирования частот
• Функция «BCLO» (Busy Channel Lockout) (запрет передачи, если на данной
частоте уже идет передача)
• Встроенная функция сканирования субтонов CTCSS/DCS
• Встроенный светодиодный фонарик
• Программирование рации через специальный кабель
• Настраиваемый порог работы шумоподавителя (от 0 до 9)
• Одновременный прием на разных диапазонах
• Тон окончания передачи
• Блокировка клавиатуры
ПЕРВОНАЧАЛЬНАЯ СБОРКА И ПОДКЛЮЧЕНИЕ
5.1. УСТАНОВКА АНТЕННЫ
Чтобы установить антенну аккуратно наверните ее по
резьбе, вращая по часовой стрелке до упора.
Важно! Держите антенну у основания, а не за кончик.
Важно! Если используете внешнюю антенну, убедитесь,
что ее параметр SWR (КСВ, Коэффициент
Стоячей Волны) приблизительно равен или меньше, чем
1.5:1, иначе в трансивере может сгореть выходной каскад
передатчика.
Важно! Во время передачи не держите антенну рукой,
т.к. это снижает качество и уровень сигнала.. Важно! Никогда(!) не включайте передачу
без антенны, иначе в трансивере может сгореть
выходной каскад передатчика.
Важно! Никогда(!) не включайте передачу
без антенны, иначе в трансивере может сгореть
выходной каскад передатчика.
5.2. УСТАНОВКА РЕМЕННОЙ КЛИПСЫ
При необходимости, установите клипсу для ношения радиостанции на ремне на
заднюю часть корпуса с помощью двух винтов, входящих в комплект, как показано на изображении.
Важно! Не используйте клей для фиксации винтов крепления. Растворители, содержащиеся в клее, могут
повредить корпус батареи.
5.3. ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ ГАРНИТУРЫ
Подсоедините внешнюю гарнитуру в разъем «SP&MIC» устройства. При подключении вставляйте штекер перпендикуляроно корпусу рации Baofeng UV-5R, исключая перекосы. Не включайте передачу в момент присоединения гарнитуры.
5.4. УСТАНОВКА И СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
При установке аккумуляторной батареи убедитесь, что она стоит параллельно алюминиевому шасси
корпусуа. Нижняя часть батареи должна быть на 1-2 см ниже нижней грани кропуса радиостанции.
Выровняйте пазы батареи с направляющими на корпусе и задвиньте батарею
вверх до щелчка.
Перед снятием батареи обязательно выключите устройство.
Нажмите на защелку батареи (PUSH), сдвиньте вниз на 1-2 см, затем разъедините
ее с корпусом.
8.2. Назначение клавиш управления.
PTT](PUSH-TO-TALK):
Нажмите и удерживайте клавишу для передачи, отпустите для приёма.
CALL]:
Нажмите на клавишу, чтобы включить режим FM-радио. Нажмите снова, чтобы отключить FM-радио.
Нажмите и удерживайте клавишу для включения функции ALARM. Снова нажмите и удерживайте клавишу для выключения функции ALARM.
Нажмите клавишу, чтобы включить фонарик. Нажмите снова – фонарик начнёт равномерно мигать (не во всех версиях устройства). Нажмите ещё раз – фонарик отключится.
Нажмите и удерживайте клавишу, чтобы отключить шумоподавитель и прослушивать частоту.
[VFO/MR]
Нажатие клавиши переключает режим работы радиостанции: канальный / частотный.
[A/B]
Нажмите клавишу, чтобы выбрать активный приёмник (верхний или нижний на экране).
BAND]
Нажмите клавишу, чтобы сменить частотный диапазон. В режиме FM-радио диапазон переключается между 65-75 МГц и 76-108 МГц.
Нажатие данной клавиши в момент передачи выдаёт в эфир вызывной тон 1750 Гц (для работы с радиолюбительскими репитерами).
Однократное нажатие включает/выключает функцию Reverse.
Удержание в течение 2сек запускает сканирование.
Нажатие клавиши в режиме FM-радио запускает поиск FM-станции.
Нажатие клавиши в меню выбора субтонов CTCSS/DCS запускает сканирование субтонов.
Нажатие клавиши переключает мощность передатчика: большая/малая.
Удержание в течение 2сек включает / отключает блокировку клавиатуры.
Клавиша используется для входа в меню, для входа в режим выбора значений определённого параметра меню, а также подтверждения изменения параметра.
и
Частотный режим:
Однократное нажатие изменяет частоту активного приёмника в сторону увеличения или уменьшения с заданным шагом (см. настройку меню STEP).
Удержание клавиши изменяет частоту активного канала с заданным шагом постоянно до отпускания клавиши.
Канальный режим:
Включение следующей/предыдущей ячейки памяти с сохранённым каналом.
Режим меню:
Переход к следующей/предыдущей настройке.
Изменение текущей настройки на следующее/предыдущее значение.
[ЦИФРОВАЯ КЛАВИАТУРА
Частотный режим:
Используется для ручного ввода требуемой частоты выбранного канала.
Канальный режим:
Используется для ввода номера ячейки памяти с сохранённым каналом.
Режим меню:
Используется для ввода порядкового номера опции. Также можно задавать нестандартные частоты субтонов CTCSS в режиме изменения соответствующих настроек.
Режим передачи:
Передача DTMF-сигналов в эфир.
9. ЖКИ экран.
На изображении показаны все сегменты ЖКИ экрана. Каждый сегмент загорается при включении определённой функции.
На экране имеется два основных табло. Каждое табло соответствует своему приёмнику: верхнему или нижнему . Это позволяет в каждом приёмнике задать отдельную частоту и быстро переключаться между ними с помощью кнопки A/B]. Также, для каждого приёмника могут быть заданы свои настройки шага переключения частоты, субтонов, мощности передатчика, смещения частоты передачи от частоты приёма и пр.
Комплектация радиостанции
Вы приобрели станцию и собираетесь приступить к сборке? Сначала проверьте комплектность и сохранность комплектующих. Если заметили отсутствие или повреждения комплектующих, товар можно вернуть поставщику либо заменить.
В комплектацию радиостанции входит:
- Радиостанция.
- Зарядный стакан. Через него происходит подзарядка аккумулятора или собранной станции.
- Блок питания. Для подключения к электрической сети.
- Аккумулятор. Новые аккумуляторы продаются полностью разряженными. Для того чтобы аккумулятор набрал емкость, необходимо 5 полных циклов (полная зарядка — полная разрядка). Заряжать аккумулятор в первый раз необходимо не меньше 5 часов, пока не загорится зеленый индикатор.
- Антенна.
- Клипса. С ее помощью радиостанция держится на ремне или цепляется за карман.
- Шнурок. Позволяет носить радиостанцию на запястье.
Дополнительно можно приобрести:
- Зарядное устройство для автомобиля. Позволяет заряжать батарею от прикуривателя, и связь не будет зависеть от наличия электрических сетей. Удобно при длительных походах.
- Кабель для программирования. Для подключению к ПЭВМ.
- Тангенту. Будет удобна, если станция постоянно находится в автомобиле.
- Гарнитуру. Наушники с микрофоном и кнопкой передачи. Освобождает руку. Радиостанцию не нужно постоянно носить в руках, доставать из кармана или снимать с пояса.
Разрешенные частоты
Далее рассмотрим разрешенные частоты в России без регистрации. На сегодняшний день можно применять станции в диапазонах CB, LPD и PMR и только физическим лицам.
СВ-диапазон
Короткие волны 27 МГц не регламентируются, пока мощность не достигает 10 Вт. Длина волны СВ — 11 метров. Эта волна может преодолевать небольшие препятствия. Подходит для леса и пересеченной местности. Для того чтобы войти в разрешенный регламент, антенна должна быть достаточно короткой. Укорачивание антенны приводит к сокращению дальности связи. Улучшить качество связи можно, установив антенну на машину. Этот канал используют дальнобойщики. В СВ-диапазоне связь может ловить до 80 км. Радиостанции Baofeng этот диапазон не поддерживают.

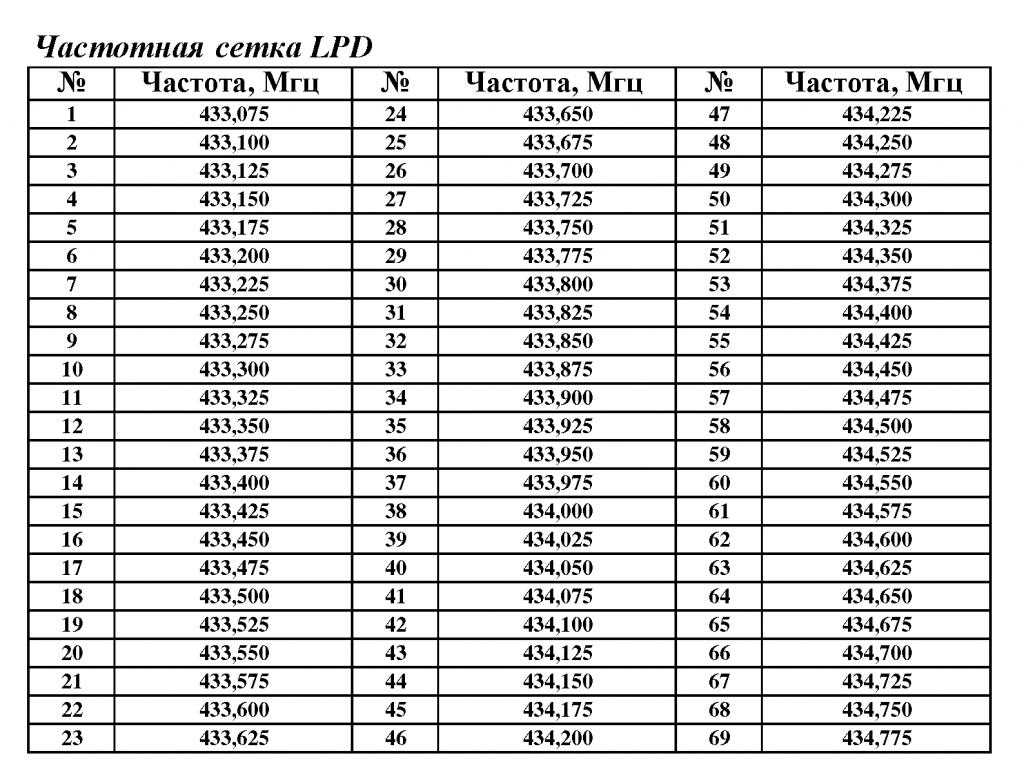

LPD-диапазон
Разрешенные в России частоты LPD-диапазона 433 МГц — 434 МГц. LPD — это 69 разрешенных радиоканалов с шагом в 12,5 или 25 кГц, мощность не должна превышать 10 мВт, запрещено использовать также внешние антенны и репитеры. Ниже приведены разрешенные частоты в России LPD-диапазона.
Диапазон PMR
Выделенные 8 каналов радиосети с шагом в 12,5 кГц — это разрешенные частоты в России, и рации Baofeng поддерживают эти каналы. В Америке этот диапазон обозначают FRS. Для использования радиостанции без лицензии необходимо, чтобы ее мощность не превышала 0,5 Вт. Также по законодательству дополнительные внешние антенны и ретрансляторы запрещены.
Разрешенные каналы диапазона PMR, Мгц:
- 446,00625.
- 446,01875.
- 446,03125.
- 446,04375.
- 446,05625.
- 446,06875.
- 446,08125.
- 446,09375.
Станция Baofeng поддерживает работу в двух диапазонах — PMR и LPD.
ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ Baofeng UV-5R
Используйте только зарядные устройства, рекомендуемые производителем. Цвет
светодиода на зарядном устройстве отображает процесс зарядки:
Статус зарядки Цвет индикации Ожидание (без нагрузки) Красный мигает, зеленый горит Зарядка Красный горит постоянно Полностью заряжен Зеленый горит постоянно Ошибка Красный мигает, зеленый горит
Пожалуйста, соблюдайте следующий порядок зарядки:
1. Подключите сетевой адаптер в розетку переменного тока.
2. Подключите сетевой адаптер к зарядному стакану.
3. Поместите устройство с батареей или батарею отдельно в зарядный стакан.
4. Убедитесь, что контакты батареи надежно соприкасаются с металлическими
контактами зарядного стакана. Должен загореться красный светодиод.
5. Примерно через 4.5 часа загорится зеленый светодиод. Это означает, что
батарея полностью заряжена. Извлеките аккумуляторную батарею из зарядного стакана.
Orange PI zero Ехолінк вузол
- You are here: DIY Goodies » HAM Radio, Orange Pi » Orange PI zero Ехолінк вузол
- Categories: HAM Radio, Orange Pi Tags: Echolink , Orange Pi zero , SVXlink
Зібрав собі мікро ехолінк вузол на базі Orange Pi та трансивером DRA818U. Подробиці нижче.
Хочу познайомити вас з розробкою французського радіоаматора F5NLG. Це ситема Echolink/FRN вузла на базі Orange Pi Zero та трансивера DRA818 або SA818. Сайт проекту www.spotnik.org
Схема вузла

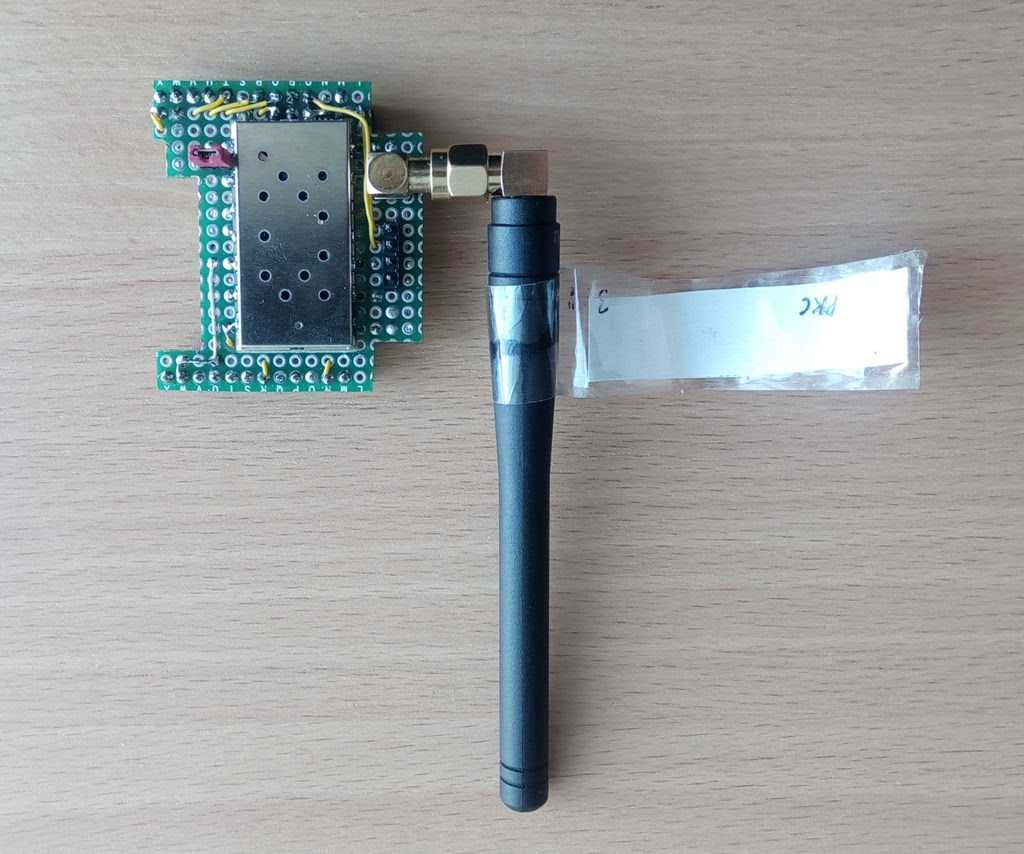

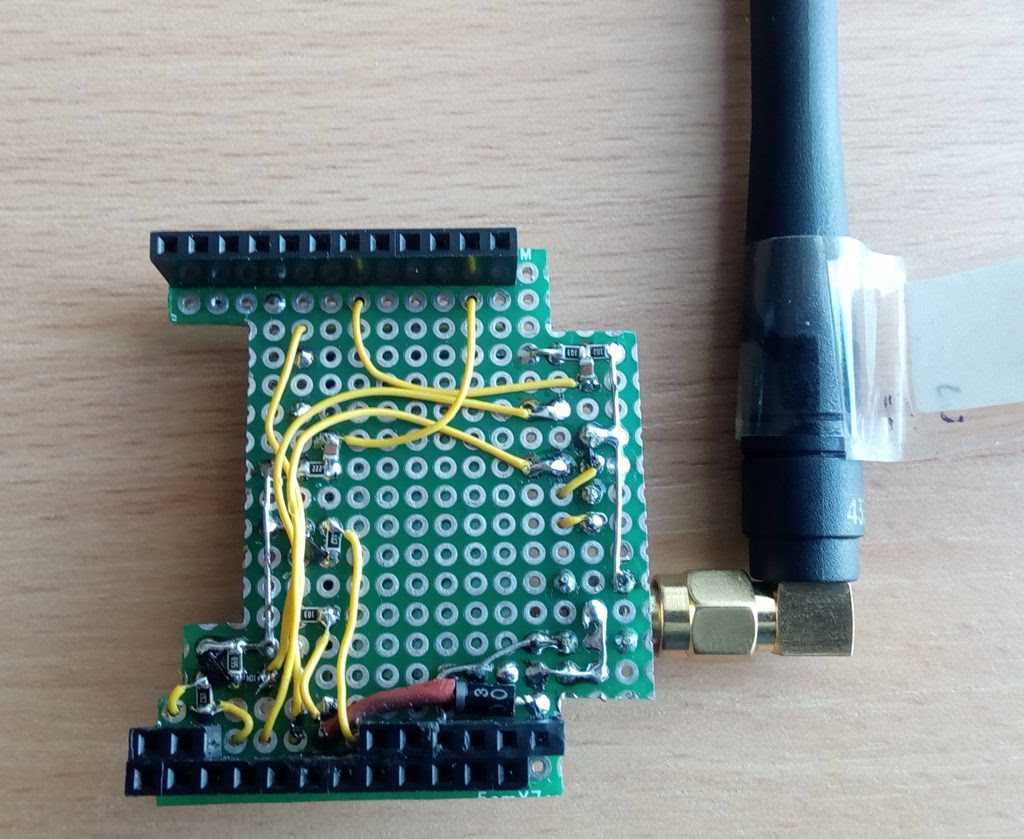

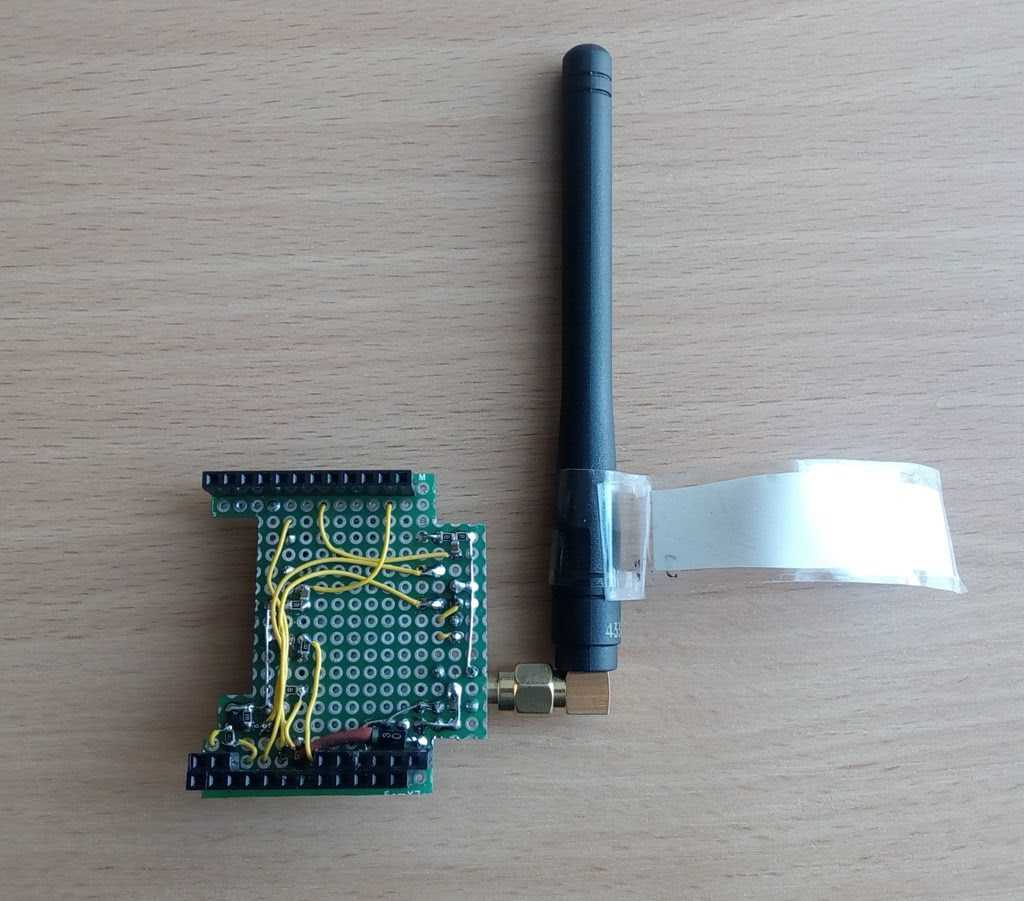

Плату зібрав на макетній платі.
Скачав образ ftp://rrf.f5nlg.ovh/spotnik-orangepi0.img.7z записав його на microSD картку.
Підключив USB-UART до Orange Pi в програмі Putty обираємо номер порта та швидкість 115200 бод.
Логінемся з логіном “root” і пароль “spotnik”. Можна одразу змінити пароль командою “passwd”.

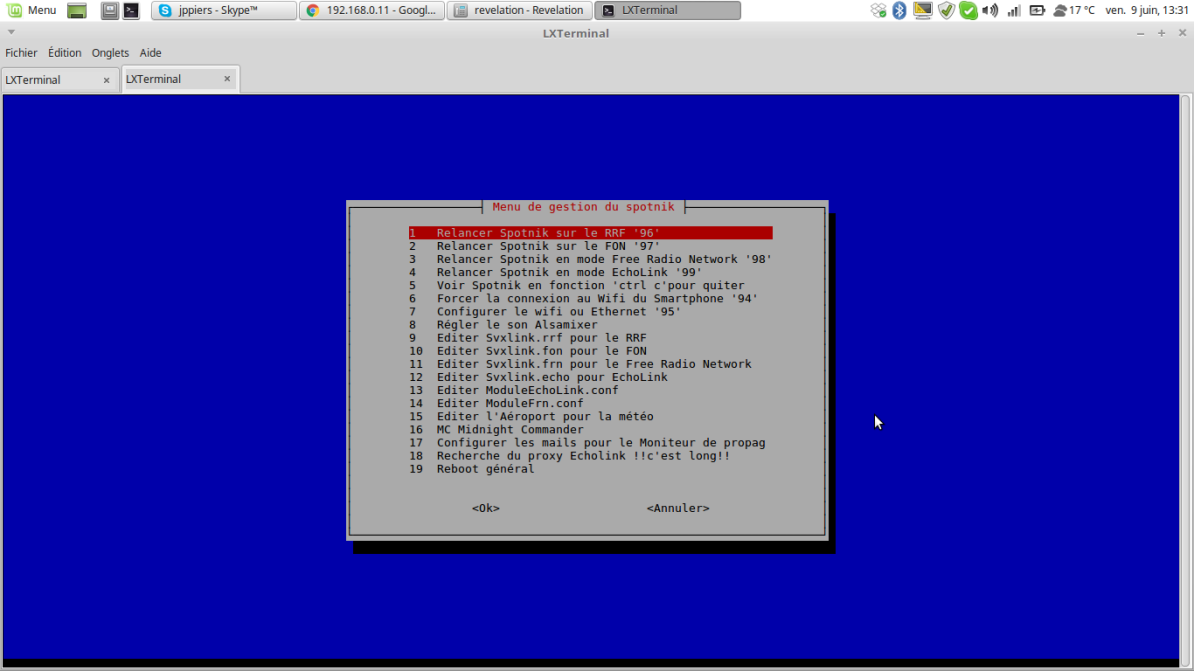

Командою “spotnik” запускаємо основне меню системи.

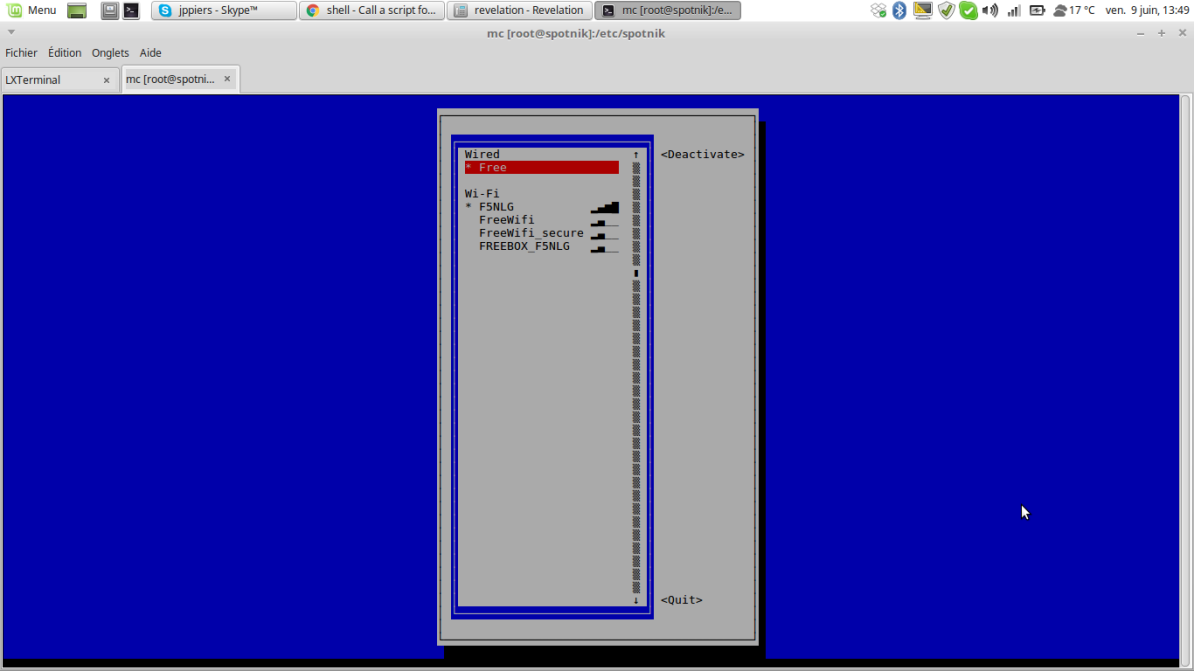

Обираємо пункт налагодження Wifi та Ethernet. Та підключаємся до роутера.
Виходим з меню “spotnik” делька раз натиснувши Esc.
Командою “ifconfig” взнаємо IP призначений роутером.
“wlan0” наприклад 192.168.1.19 IP що дав роутер.
В броузері комп’ютера чи смартфона що приэднаний до тогож самого роутера вводимо адресу
“https://192.168.1.19” тиснемо Enter.

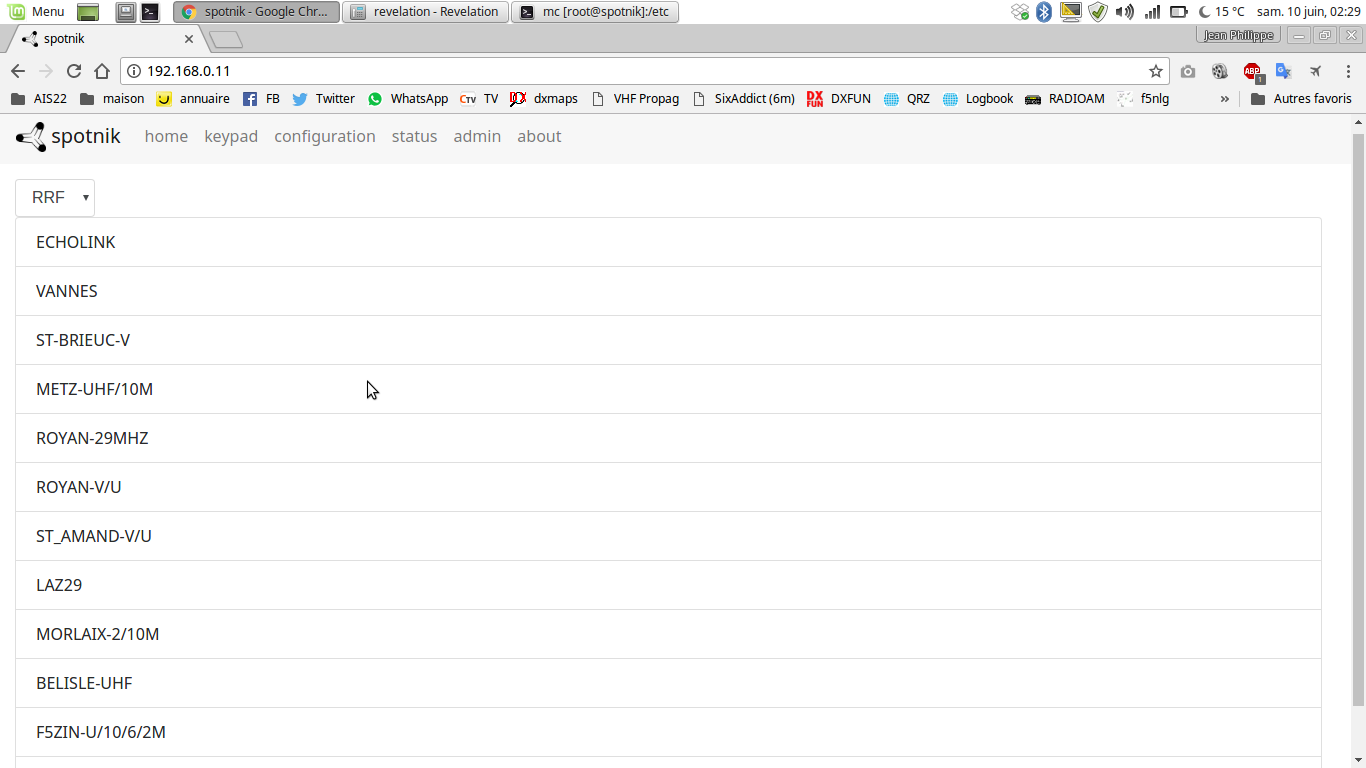

Це основна сторінка де можна обрати мережу в який буде робити вузол FRN,FON,Echolink

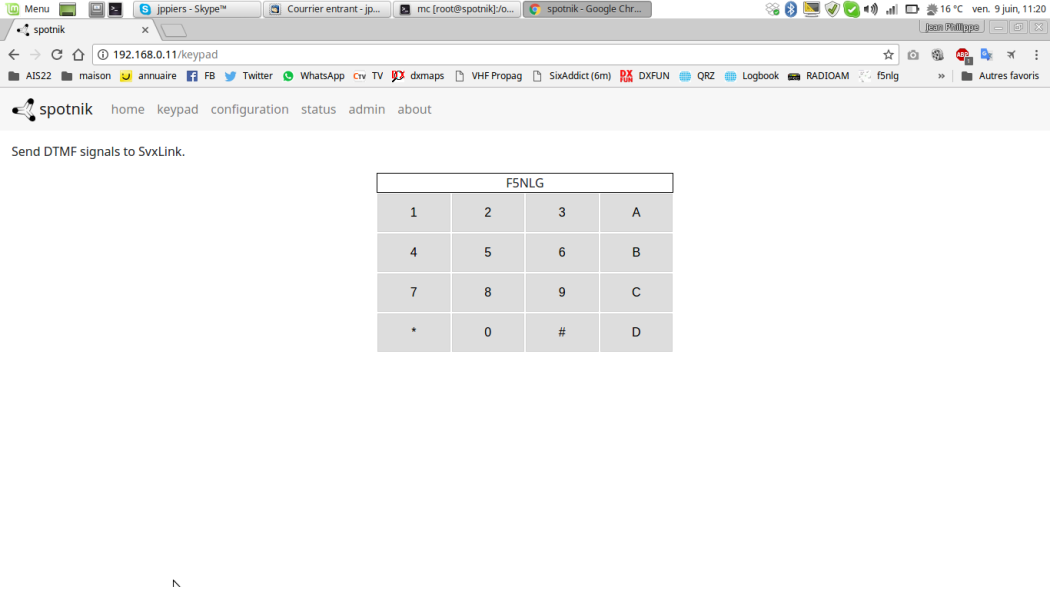

наступна сторінка тонова клавіатура DTMF керування вузлом. За допомогою неї можна задати режим роботи або набрати номер нода, вузла, репітера з яким ви хочете з’єднатись.

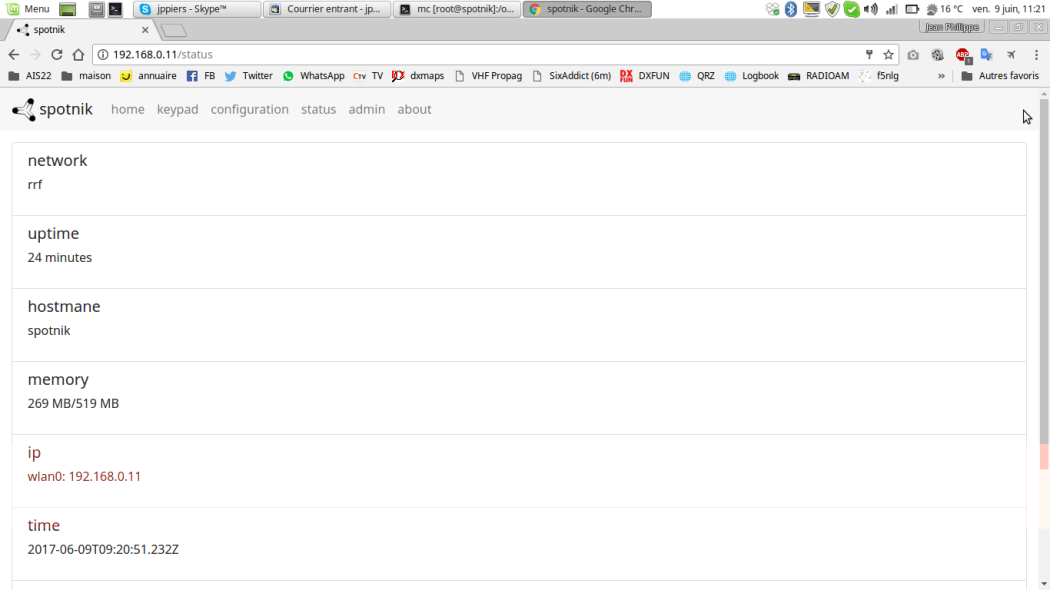

Наступна це сторінка статуса вузла. Температура, IP и.т.д.
Далі іде сторінка з налагодженнями
Сюди треба вести позивний та пароль ехолінку, координати геолокації і.т.д.
Остання сторінка адміністрування вузла
Тут можна перезавантажити чи виключити модуль.
Для правильного функціонування ехолінк вузла на роутері треба зробити форвардінг портів 5200 TCP та 5196-5199 UDP на IP адресу вузла.
Для функціонування режиму папуги в файл svxlink.echo в строку
MODULES=ModuleHelp,ModuleMetarInfo,ModuleEchoLink,ModulePropagationMonitor
треба додати
MODULES=ModuleHelp,ModuleParrot,ModuleEchoLink
Для того щоб була можливість підєднуватись до конференцій в фалі ModuleEchoLink.conf строку
REJECT_CONF=1
змінити до
REJECT_CONF=0
Для живлення вузла знадобиться USB Зарядка зі струмом 2А.
Підіб’ємо загальну сумму вартості вузла:
Orange Pi Zero 13,75$
Корпус 3,99$
microSD 8gb 10клас 4,50$
Кулер 3,45$
DRA818U 9,58$
Плата 0.99$ при умові замолення 10шт. по 9,90$
1,68$
SMD деталі 1$
Антена 433мГц 2$
Антена Wifi 1,60$
Блок живлення 3,92$
______________
Всього: 46,46$
Розвів двосторонню плату
Файли проекта в Eagle CAD та Gerber файли

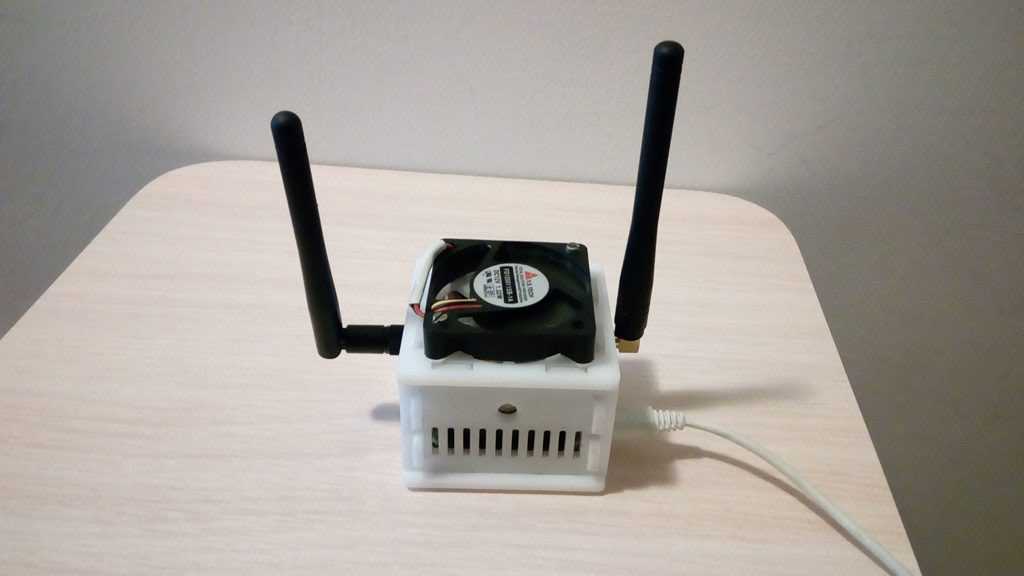

Зібраний у корпус
Файли для лазерої різки корпуса
Ну і на завершення відео роботи пристрою.
ИНФОРМАЦИЯ ОБ АККУМУЛЯТОРНОЙ БАТАРЕЕ
7.1. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ
Новые батареи поставляются с завода-изготовителя полностью разряженными.
Перед первым использованием батарею необходимо заряжать в течение 5 часов.
Максимальная емкость батареи достигается после трех циклов «полная
зарядка/полная разрядка». Если вы заметили, что мощность батареи упала,
подзарядите ее.
Предупреждение! Чтобы снизить риск получения травмы, заряжайте только
батареи, указанные производителем. Другие батареи могут взорваться и причинить
травму или ущерб имуществу. Не бросайте батарею в огонь. Утилизируйте батарею
согласно законам и нормам в Вашей страны. Не выбрасывайте батарею вместе с
бытовым мусором. НИКОГДА не пытайтесь разобрать батарею.
7.2. СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ БАТАРЕИ
1. Заряжайте и храните батарею при температурах от 5 С до 40 С градусов. При
нарушении температурного режима батарея может протечь или повредиться.
2. Во время зарядки выключайте радиостанцию, чтобы обеспечить полный заряд
батареи.
3. Не отключайте сетевой адаптер и не извлекайте батарею из зарядного стакана в
процессе зарядки.
4. Никогда не заряжайте батарею, если на ней присутствуют следы влаги.
Протрите ее сухой мягкой тканью перед зарядкой.
5. Батареи имеют ограниченный срок эксплуатации. Когда время работы
радиостанции заметно сократилось по сравнению с нормальным временем,
батарею нужно заменить на новую.
7.3. ПРОДЛЕНИЕ СРОКА СЛУЖБЫ АККУМУЛЯТОРНОЙ БАТАРЕИ
1. Производительность батареи значительно снижается при температурах ниже 0С
(нуля) градусов. В холодную погоду может потребоваться запасная батарея.
Если батарея не работает в холодных условиях, то она еще сможет поработать
при комнатной температуре, поэтому не торопитесь ее заряжать.
2. Загрязненные и окисленные контакты аккумуляторной батареи может привести к отказу в работе или зарядке.
Перед присоединением батареи протрите контакты сухой мягкой тканью.
7.4. ХРАНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
Полностью зарядите батарею перед длительным хранением, чтобы избежать
повреждения батареи из-за переразряда.
Во время хранения перезаряжайте батарею каждые 6 месяцев, чтобы избежать переразряда.
Храните вашу батарею в сухом прохладном месте при комнатной температуре,
чтобы уменьшить саморазряд.
ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
Следующие меры предосторожности должны соблюдаться при работе,
обслуживании и ремонте данного устройства.
• Ремонт и техническое облсуживание рации Baofeng UV-5R должно производится квалифицированным персоналом в специализированном сервисе.
• Не вносите изменения в конструкцию радиостанции!
• Используйте зарядные устройства и аккумуляторные батареи выпускаемые или сертифицированные в качестве заменителя компанией BAOFENG
• Выключайте радиостанцию перед тем, как войти в зону нахождения взрывоопасных и легковоспламеняющихся веществ.
• Не используйте рации с поврежденной антенной. При прикосновении поврежденной антенны к частям тела велика вероятность получения ожога.
• Не заряжайте аккумуляторную батарею в зоне нахождения взрывоопасных и
легковоспламеняющихся веществ.
• Во избежание создания электромагнитных помех или проблем совместимости
выключайте радиостанцию в тех местах, где это требуется, особенно где есть
информационные таблички с напоминанием об этом.
• Выключайте радиостанцию перед посадкой в самолет. Любое использование
радиостанции должно соответствовать правилам авиакомпании или инструкциям
экипажа.
• Выключайте радиостанцию перед попаданием в зону проведения взрывных работ.
• Для автомобилей с подушками безопасности: не размещайте рации Baofeng UV-5R в зоне
срабатывания подушек безопасности или непосредственно на их крышках.
• Не подвергайте радиостанцию воздействию прямых солнечных лучей, не оставляйте вблизи источника тепла.
• При ведении передачи с помощью радиостанции держите ее вертикально на
расстоянии 3–4 см от лица. Держите антенну на расстоянии минимум 4 см от
вашего тела.
Разбираем аккумулятор UV-3R Plus
Многим не по нраву тот факт, что в новой версии сделали оригинальный не разборный аккумулятор, цена которого составляет 10 долларов. Дело в том, что в предыдущих версиях под задней съемной крышкой стоял стандартный легкодоступный аккумулятор, который можно заменить подобным например от телефона Nokia
Но еще до того, как в мои руки попал аккумулятор от версии “плюс”, я был уверен, что вопрос безразборного аккумулятора можно будет решить методом смекалки и находчивости
Новый аккумулятор для Bao Plus стоит порядка 10 долларов, что не так уж много за 1500 мА/ч. Аккумулятор несомненно разбирается, но на данный момент их еще никто не разбирал т.к. нет в том необходимости. В ближайшем будущем думаю появится эта информации и будет опубликована в этой статье
Baofeng
Это одна из наиболее распространенных радиостанций в России, Китае, США и других странах. Производство их находится в Китае. Впервые радиостанцию профессионального уровня в этой компании выпустили в 2002 году, через три года компания решила расширить производство и модернизироваться. Для этого у Японии закупили производственные линии. Уже в 2007-м компания запустила линию литья пластмасс. На сегодняшний день компания производит весь технологический процесс самостоятельно, производит также аксессуары к радиостанциям, гарантийное и послегарантийное обслуживание. Отличное соотношение качества продукции и цены позволяют осваивать новые рынки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
15.1. ОБЩИЕ ХАРАКТЕРИСТИКИ
Диапазон частот: VHF: 136 МГц - 174 МГц(передача/приём)
UHF: 400 МГц - 520 МГц (передача/приём)
FM: 65 - 108 МГц (приём FM-радио)
Количество ячеек памяти 127
Стабильность частоты 2,5ррт
Шаг изменения частоты 2,5/5/6,25/10/12,5/25/50 кГц
Сопротивление антенны 50 Ом
Рабочая температура -20 С....+60 С
Питание Батарея Li-Ion 7,4 В / 1800 мАч
Потребляемый ток в режиме ожидания < 75 мА
Потребляемый ток в режиме приёма 380 мА
Потребляемый ток в режиме передачи < 1,4 А
Режим работы Симплексный или полу-дуплексный
Рабочий цикл 03 /03/54 мин (прм. / прд. / ожд.)
Размеры устройства 58мм х 110мм х 32мм
Вес 130 г (приблизительно)
15.2. ПЕРЕДАТЧИК
Мощность 5 Ватт / 1 Ватт Тип модуляции FM Класс излучения 16КФ F3E / 1 1 КФ F3E (W/N) Максимальная девиация ≤ ±5 кГц / ≤ ±2,5 кГц (W/N) Паразитные излучения < -60 дБ
15.3. ПРИЕМНИК
Чувствительность приемника 0,2 мкВ (при 12 дБ отношении сигнал/шум) Интермодуляционная избирательность 60 дБ Выходная мощность аудио 1000 мВт Избирательность по соседнему каналу 65 / 60 дБ
Работа с радиостанцией
- Установите антенну, аккумулятор (он должен быть заряжен).
- Поверните ручку (4), чтобы включить радиостанцию. Она также регулирует громкость.
- Используйте клавиши «вверх», «вниз» для регулировки частоты или выбора ячейки памяти. Частоту можно набрать вручную. Настраивайте только на частоты разрешенные в России. Рация Baofeng автоматически выставит ближайшую частоту, если введенная вами не совпадает с той, какая должна быть при заданном шаге. Если введенная частота верна, но состоит в ином диапазоне, то диапазон переключится.
- Шумоподавитель (в меню SQL) позволит слышать только полезные сигналы. Постоянный шум увеличивает энергопотребление. Лучше всего выставлять уровень 5 — он считается оптимальным.
- Кнопками EXIT/AB активизируйте верхний и нижний приемники. Нажмите и удерживайте кнопки РТТ-А или РТТ-В для передачи сообщения по каналу 1 или 2. После сообщения отпускайте кнопку — будете слышать ответ. Красный индикатор сообщает о том, что передаете вы.
- Радиостанции имеют канальный режим работы. Нужно каналы настроить на разрешенные в России частоты для раций. Baofeng позволяет сохранять каналы вместе с остальными настройками. Это очень удобно.
- Частотный режим также позволяет настроить станцию вручную на нужную частоту.
Различные модели радиостанции Baofeng имеют массу очень удобных функций, таких как подача сигнала бедствия, автоматическое включение передатчика при определенном уровне голоса и выключение, если голос пропадает, и других. Эти функции, возможно, и не пригодятся, но перед ответственным выходом в первый раз стоит протестировать устройство и изучить возможные поломки и неисправности.
ЖК ЭКРАН
На изображении показаны все сегменты ЖКИ экрана. Каждый сегмент загорается
при включении определенной функции.
188 — Текущий канал, или частота, или название
75/25 — Подшаг частоты, если ставить шаг 6,25 kHz
СТ — Активирован режим «CTCSS»
DCS — Активирован режим «DCS»
+/- — Направление частотного сдвига при работе через репитер
S — Активирована функция мониторинга двух каналов
VOX — Активирована функция голосового управления РТТ
R — Включен реверс частот
N — Выбрана «узкая» полоса
— Уровень батареи
— Включена блокировка клавиатуры
L — Работа на пониженной мощности
— Индикатор выбранного приемника (верхний / нижний )
145.125 — Основное табло, отображается частота, название пункта меню,
значение настройки меню
— Уровень сигнала
5T2TDTMF — Включена передача служебных DTMF сигналов в эфир
На экране имеется два основных табло. Каждое табло соответствует своему
приемнику: верхнему или нижнему . Это позволяет в каждом приемнике
задать отдельную частоту и быстро переключаться между ними с помощью кнопки
[A/B]. Также, для каждого приемника могут быть заданы свои настройки шага
переключения частоты, субтонов, мощности передатчика, смещения частоты
передачи от частоты приема и пр.
Обзор изменений в новой версии UV-3R Plus
Меню рации содержит на один пункт больше и всего вмещает в себя 19 разделов. FM радио расширенное и покрывает весь диапазон с 68 до 108 мГц
Антенна в комплекте теперь только одна – двухдиапазонная. Ее качества вполне достаточно для выполнения заявленных производителем функций, поэтому ее замена на более дорогую не обязательна
Изменен тип разъема под антенну на SMA -Female, в предыдущих версиях рации антенна накручивалась на разъем SMA-Male
Также изменения коснулись разъемов под гарнитуру, теперь на BAOFENG подходят гарнитуры от раций Kenwood
Корпус рации также изменен, он изготовлен из приятной на ощупь пластмассы,с толстыми массивными стенками. В целом корпус смотрится очень достойно и не вызывает нареканий
Резиновая заглушка разъемов гарнитуры держится неважно, но тем не менее не выпадает. Звук из динамика отличного качества, на самом тихом режиме рация как и предыдущие модели работает слишком громко в закрытом помещении
Зарядный стакан UV-3R Plus теперь состоит не просто из двух перемычек, а включает в себя плату с контроллером заряда и светодиод, который горит красным во время заряда аккумулятора и меняет свечение на зеленый по мере окончания цикла.
На рисунке выше, находится принципиальная схема двухдиапазонной антенны, которая входит в комплект с рацией. В комплект поставки входят: зарядное устройство с светодиодной индикацией и разъемом USB; шнур USB – мини штекер; зарядный стакан; антенна двухдиапазонная; аккумулятор 1500 мА.ч; рация; короткий шнурок для запястья; гарнитура; прищепка;
