Конструкция и параметры Дельты
Известно, что антенне дельта присущи свойства сразу нескольких типов устройств, поскольку её конструкция представляет собой комбинацию полуволнового и логопериодического диполя. Указанная особенность позволяет реализовать в одном изделии возможность всеволнового приёма сигнала от передающих станций.
Антенна для роутера
В этих приёмных устройствах реализованы преимущества обоих типов исполнений; причём различные части конструкции прекрасно согласованы одна с другой. В результате такого сочетания удаётся получить универсальную антенну с минимальными потерями от взаимного влияния отдельных составляющих и улучшенными характеристиками приема.
Важно! Одновременно с этим разработчикам удалось согласовать параметры подводящего кабеля, подходящего для всех существующих частотных диапазонов. Наружная антенна этого класса располагает следующими основными характеристиками:
Наружная антенна этого класса располагает следующими основными характеристиками:
- Принимаемые частоты охватывают МВ и ДМВ диапазоны;
- Действующий коэффициент усиления (КУ) – 3-14 дБ;
- Коэффициент ослабления (КЗН) по боковым и тыльным направлениям – 12 дБ;
- Волновое сопротивление кабеля – 75 Ом.
Дополнительная информация. КЗН в данной конструкции относится лишь к дециметровой составляющей всей антенны.
Разброс в значениях КУ свидетельствует о различных уровнях усиления для разных участков диапазона частот, а провалы в основном приходятся на метровые каналы. Поскольку современное телевещание имеет устойчивую тенденцию к их сокращению, беспокоиться об этом совсем не стоит.
Для повышения КЗН в диапазоне ДМВ возможна доработка антенны Дельта, состоящая в оснащении её специальным рефлектором, который размещается между метровой и дециметровой частью. Те, кто переделывал свою антенну под рефлектор, хорошо знают, что этот элемент выполняется в виде особой решетки, ослабляющей сигналы тыльного лепестка, увеличивая тем самым общий коэффициент усиления (смотрите фото ниже).
Дельта с рефлектором
Отметим, что все рассмотренные выше параметры относятся к пассивным типам антенн, не имеющим встроенных или оформленных в виде отдельного модуля усилителей телевизионного сигнала. Вследствие этого область применения таких конструкций будет ограничена районами, имеющими прямую видимость с передающим оборудованием.
Простые антенны
Если возникла срочная необходимость соорудить антенну DVB T2, а список подручных материалов ограничен, можно самостоятельно собрать элементарное устройство.
«Жестяная» (баночная) антенна
Собирается просто и быстро. Для хорошего приема необходим качественный сигнал без преград. Наибольший эффект может быть получен в пригородных зонах и маленьких городах.
Для изготовления необходимы:
- банки из под пива – 2 шт.;
- отвертка, болты, саморезы;
- штекер, кабель;
- проволока из меди (небольшой кусок);
- скотч или изоляционная лента;
- палки деревянные – 2 шт.
Для антенны необходимо изготовить из дерева каркас крестообразной формы. Затем выполняем следующие действия:
- Делаем отверстия под болтики посередине дна банок.
- Снимаем кабельную изоляцию, не затрагивая внешний контур, равную по длине трем баночкам + еще 20 см.
- Протягиваем кабель через одно отверстие к другому, установив банки горлышками параллельно. Закрепляем кабель на конце с помощью болта или самореза.
- Закрепляем между банками и проволокой кабель из отверстия и его оголенную часть.
- Фиксируем скотчем банки или изоляционной лентой (достаточного одного витка) к каркасной планке, расположенной горизонтально.
- Присоединяем штекер.
Теперь определяем необходимый интервал между баночками. Подключаем штекер и двигаем их по планке до получения устойчивого сигнала. Как правило, наибольший эффект достигается при расстоянии 7 см одной баночки от другой. После этого прочно крепим их к контуру.
Если антенна используется на улице, необходимо укрыть ее полиэтиленом или сделать пластиковую рамку. Крепить устройство можно на крючке. Если на выходе из отверстия останется более 2 см голого кабеля, лишний участок обмотайте изоляционной лентой.
Как сделать простую антенну из банок, показано в этом видео:
Смотрите это видео на YouTube
«Петля»
Активной частью служит ТВ-кабель. Делается эта антенна так:
- Отсоединяем кабель от неисправной антенны.
- Зачищаем конец.
- Отмеряем 0,4 м, убираем изоляцию на 20 мм, старясь не причинить вреда внешнему контуру.
- Оголенный участок и отрезок, который зачистили, параллельно крепко скрепляем проволокой.
В итоге должен получиться круг (диаметр чуть больше 0,15 м) из кабеля в качестве приемника. После этого по центру напротив стороны точки скрепления отмеряем 40 мм и убираем изоляцию. Теперь антенну можно использовать.
Недостаток устройства – его шумность, так как кабельный конец открытый. Но для временного использования такая антенна сгодится.
Как сделать простую антенну-петлю из кабеля, показано в видео ниже:
Смотрите это видео на YouTube
Антенна из коробки
Исходным материалом для изготовления устройства является коробка из картона. Из нее вырезаем 2 прямоугольника 0,25х0,3 м. Также необходимо приготовить:
- ТВ-кабель со штекером;
- болты, гайки (по 2 шт.);
- отвертку, лезвие для бритвы;
- проволоку (лучше медную);
- пищевую бумагу или фольгу;
- клей (подойдет канцелярский).
Вырезаем из пищевой бумаги 2 квадрата (периметр должен быть, как у заготовок из картона). Крепко приклеиваем их к картонной заготовке. Остатки клея убираем.
Сделанные квадраты станут принимающей частью антенны.
Теперь подключаем кабель. Лезвием делаем отверстия под болты – на углах квадратов (смежные стороны). Затем проводим внутренний контур к одному из отверстий, а внешний контур (металлический кожух) – к другому. Крепим контакты болтами.
Находим устойчивый прием, подсоединив кабель к ТВ. Двигаем квадратами при сохранении параллельности смежных сторон. Найдя необходимое расстояние, крепим квадраты к каркасу.
Смотрите видео, где пошагово показано, как сделать такую антенну:
Смотрите это видео на YouTube
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
В виде рамки
Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.
Рис. 10: антенна в виде рамки
Процесс изготовления антенны заключается в следующем:
Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест
Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
Установите на мачту и разместите в предусмотренном для этого месте.. Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя
Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.
Антенна из коаксиального кабеля
На весь процесс изготовления уходит не более 5 минут. Наверняка плотный коаксиальный кабель белого, черного цвета в длину 1,5 м найдется под рукой.
Пошаговые действия:
- снять изоляцию с кабеля, отступив от края 5 см и с центральной жилы;
- скрутить плотно элементы;
- отступить 22 см от края снятой изоляции, сделать прорезь в ширину 1 см, не затрагивая экран кабеля;
- взять изначальный конец, примотать к последнему разрезу;
- сформировывать круг антенны.
Установить полученную модель с направлением на телевизионную вышку либо ретранслятор. Желательно на улице, т.к. шумы в помещении часто глушат высокочастотный сигнал.
Изготовление самодельной антенны
Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.
Из пивных банок
Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.
https://youtube.com/watch?v=j3ccXB9Jnr4
В виде восьмерки
Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

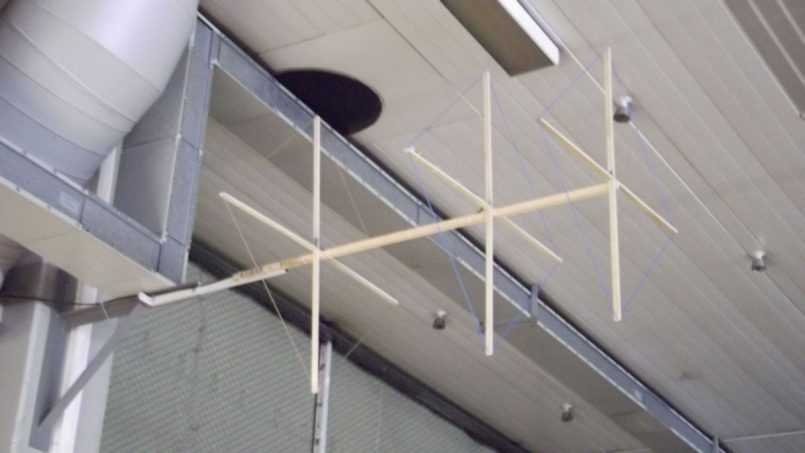

Двойной, тройной квадрат
Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.
Из картонной коробки
Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.
Бабочка
Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.
С помощью паяльника
Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.
С помощью болтов
Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.
Из коаксиального кабеля
Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.
Комнатная антенна своими руками
Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.
Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.
Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.
Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.
Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы
Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.
Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками
В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.
Изготавливать антенну будем на примере так называемой «восьмерки», ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.
Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.
Изготовление антенны
Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.
Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.
Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.
Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.
Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.
P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.
Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.
Варианты антенн
Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.
Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.
Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.
Самая проста антенна для дачи — из металлических банок
Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).
Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут
Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.
Необходимо предварительно зачистить банку от краски
Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.
Простая доработка домашней комнатной антенны!
Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться — но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда — возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить — читайте далее!
Почему это работает?
Влияние шума на изображение в аналоговом и цифровом варианте сигнала
Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата — вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой. Но цифровые каналы — совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом. Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.
Как это сделать?
Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.
Поэкспериментируйте с положением антенны — и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку — через некоторое время приставка найдёт до 30 каналов с чётким изображением — и всё это без уличной антенны! Согласитесь, очень удобно!
Удачного монтажа и интересных телепередач!

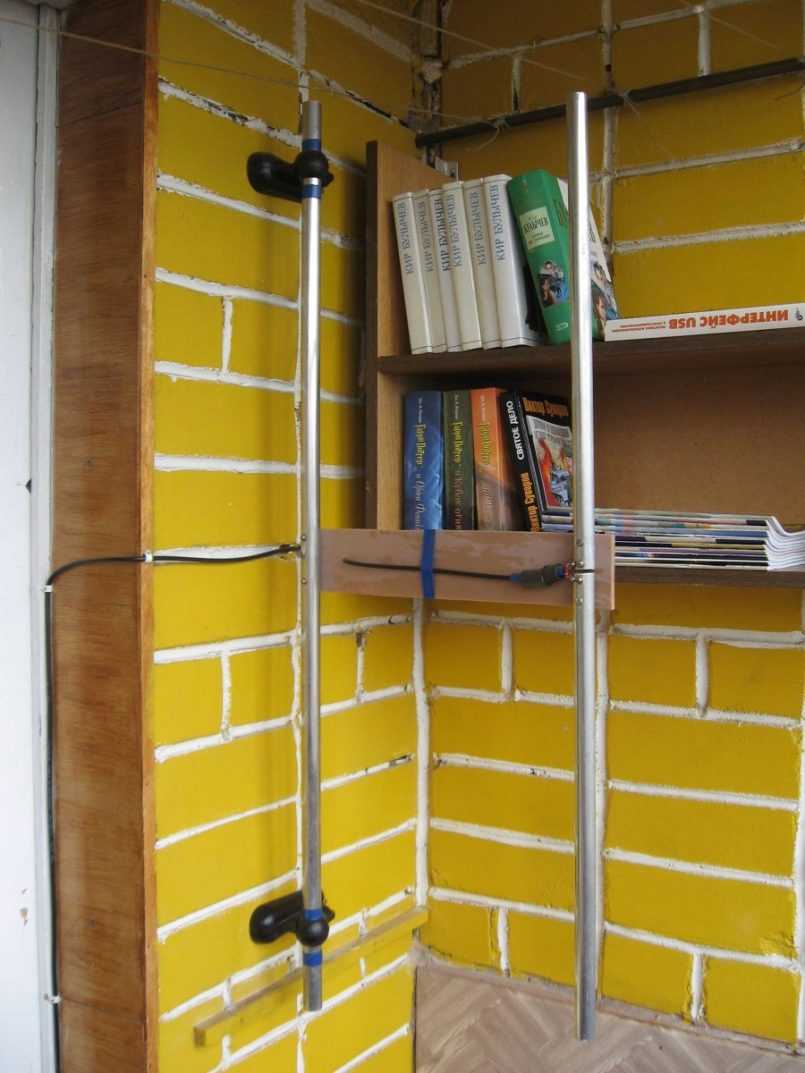

Полуволновые вибраторы
Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво – радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано – добиться результата повыше можно, если размер кратен четверти волны:
- Равен длине волны.
- Половине длины волны.
- Четверти длины волны.
Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:
- Вибратор Герца – 300 Ом.
- Полуволновой вибратор – 73,5 Ом.
- Четвертьволновый – 37 Ом.
Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой
Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом
УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.
Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:
- длина вибратора составляет половину длины волны;
- каждое плечо вибратора равно четверти длины волны.
Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:
- Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
- После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
- Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.
- Установка ведется на мачту. Выше – лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.
