Ограничения по току
Если вы думаете, что в цепях питания персонального компьютера возможен любой произвол, с этой мыслью можно распрощаться. Международный стандарт IEC 60950-1, логотип которого вынесен в заголовок статьи, декларирует предел мощности — не более 240VA по каждой шине. Физический смысл такого ограничения — предотвратить ситуацию, при которой аварийная мощность, потребляемая в случае короткого замыкания, может быть воспринята схемой токовой защиты как допустимая (потребляемая нагрузкой), что может привести к разрушению элементов устройства и даже возгоранию.
В случае с постоянным током можно говорить о 240 Ваттах, что устанавливает для 12-вольтовой линии лимит в 20 А. Обойти это ограничение очень просто: достаточно развести напряжения по разным шинам, как это делает, например, Chieftec в блоках питания APS-500C:
Как следует из информации на самом блоке питания по каждой их линий +12V1 и +12V2 подается ток 18А. Обычно, одна из них делегируется для питания процессора, другая используется для накопителей и сопутствующей периферии. Каждая из них обслуживается своей схемой токовой защиты: и овцы целы требования IEC 60950-1 соблюдены, и питание в норме.
В 700-ваттнике от FSP Group также востребован экстенсивный метод: 12-вольтовые линии разнесены на четыре канала, каждый из которых ограничен 18-амперным потреблением тока. При этом общая мощность четырехканального регулятора ограничена величиной 680 Ватт, что формально означает — суммарный ток четырех 12-вольтовых каналов не должен превышать лимит в 56.6 Ампер. (680W/12V=56.6A). Внимательный читатель заметит, что согласно дополнительному комментарию на этикетке имеют место более строгие ограничения: суммарный ток по линиям +12V не должен превышать 50 Ампер, а общий выходной ток ограничен лимитом в 70 Ампер. Очевидно, что умножение 18 ампер на четыре канала не дает сколько-нибудь полезной информации.
Чем опасна контролька
Лампа накаливания относится к электрическим изделиям, требующим аккуратного обращения. Поэтому ее устанавливают в светильники, которые стационарно закреплены на строительных конструкциях или имеют устойчивое основание, например, в настольном исполнении.
Контролька создается переносной и легко повреждается. Она может:
- взорваться от повышенного напряжения;
- выскользнуть из рук электрика, упасть и разбиться (часто в подключенном состоянии);
- сделать короткое замыкание;
- послужить причиной попадания человека под действие тока.
Опытные электрики пытались учесть эти риски и принимали различные технические ухищрения для повышения собственной безопасности. Но они все запрещены современными правилами.
Возможность взрыва
Технические предпосылки
При подключении под напряжение сопротивление нити накала изменяется по нелинейному закону. В первоначальный момент кратковременно возникают переходные процессы, а затем устанавливается номинальный режим работы.
Это объясняется тем, что вольфрам в холодном и разогретом током состоянии обладает разным электрическим сопротивлением. Рассмотрим это на примере популярной лампочки 60 ватт. Она потребляет ток 0,27 ампера, а ее нить обладает сопротивлением 815 Ом.
Если же замерить ее сопротивление в холодном состоянии, то омметр покажет порядка 59 Ом. Разница почти в 14 раз. Такое свойство вольфрама избавляет лампу от сложной пускорегулирующей аппаратуры, облегчает конструкцию, но требует учета при эксплуатации.
При превышении напряжения до линейной величины 380 нить чаще всего перегорает, но у изношенной конструкции может взорваться. Примеров таких повреждений очень много. Они возникают там, где владельцы квартир экономят на защитах типа реле контроля напряжения.
Человеческий фактор
Электрики, пользующиеся контрольками на предприятиях, работали не только в сетях 220, но и 36 вольт, которые используются для освещения опасных помещений.
Конструкция патрона и форма лампочек взаимозаменяемы: при работе в контрольке просто перекручивали лампы на соответствующее напряжение. Если же при смене рабочего места в сети 220 вольт забывали об этом, то происходил взрыв колбы. А мелкие осколки почему-то летят прямо в глаза.
Механическое повреждение
Стекло колбы хрупкое, легко бьется, особенно в переносной конструкции. Если у стационарного светильника лампа вкручена и закреплена, то контрольку обычно держат в руках. Она может выскользнуть.
Да и человек не всегда соблюдает правила безопасности при работе с инструментом, способен поскользнуться и выронить ее из рук или упасть вместе с ней и порезаться о стекла.
Особую опасность представляет падение с лампой, на которую подано напряжение. Нить накала оборвется, а электроды ее крепления могут закоротиться через случайный токопроводящий предмет или человеческое тело. Сразу возникает короткое замыкание со всеми отягчающими обстоятельствами.
Вероятность прикосновения к токоведущим частям
Для создания электрического контакта при подключении контрольки обычно оставляют оголенный конец металла на проводе или напаивают простой наконечник с зажимом типа «крокодил».
Эта точка находится под напряжением сети, представляет опасность.
Самодельные защиты контрольной лампы
Учитывая риски работы с котролькой опытные электрики всячески пытались защитить ее конструкцию:
- надевали на патрон жестяной или иной плафон:
- обматывали колбу скотчем или тряпками;
- приспосабливали крюк для подвески;
- монтировали перед патроном предохранитель, защищающий от короткого замыкания;
- использовали для подключения провода с высокой степенью защиты изоляции;
- применяли для подключения щупы с предохранительными ограничительными кольцами от измерительных приборов, предназначенных для работы под напряжением.
Однако даже полный комплекс всех этих мер не позволяет безопасно выполнять работу контрольной лампой. Надежней работать индикатором и вольтметром.
Как можно использовать блок питания от компьютера
Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.
Переделка БП в переменный источник напряжения
Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.
Переделка БП в зарядное устройство
Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям. Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.
Переделка БП в постоянный источник напряжения
Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.
Способы проверки и ремонта БП
Для работы нам понадобится маленькая крестообразная отвёртка и мультиметр (тестер). Вскрываем крышку корпуса, отвернув 4 фиксирующих её винта.
Винты крепления крышки БП Внимательно осматриваем все элементы на плате, ища подозрительные — потемневшие и даже взорвавшиеся. Откручиваем плату, переворачиваем её и изучаем все пайки. Делать это желательно с лупой. Всё везде должно быть пропаяно, плата иметь равномерный цвет без потемневших участков.
Проверка входных узлов
Теперь вооружаемся тестером, включённым в режим проверки диодов, и проверяем входные цепи. В первую очередь — предохранитель. Если он в стеклянном корпусе, то можно оценить его исправность визуально, но это не всегда реально сделать с достаточной точностью. Тем более, если на него надета термоусадочная защитная трубка, как изображено на фото ниже слева.
Прозванивать предохранитель можно, не выпаивая из платы. Если он сгорел, меняем на прибор того же номинала, но БП пока не включаем, поскольку выход из строя предохранителя — чаще всего следствие, а не причина неисправности. Внимательно осматриваем варистор и терморезистор. Внешне они похожи, но имеют разную маркировку. На фото ниже слева варистор, справа терморезистор.
Варистор (слева) и терморезистор
Прозваниваем. Исправный терморезистор имеет малое сопротивление (единицы Ом), варистор — очень большое. При этом терморезистор можно не выпаивать, варистор выпаять придётся. Теперь диодный мост. Это 4 рядом расположенных диода. Находятся они в непосредственной близости от перечисленных узлов.
Высоковольтный выпрямительный мост
Прозваниваем каждый диод. При подключении мультиметра в одной полярности он покажет относительно небольшое сопротивление (несколько сотен Ом), в другой — очень большое. Диоды для прозвонки можно не выпаивать.
Проверка на вздутие конденсаторов
Особенно перенапряжения не любят электролитические конденсаторы, поэтому осматриваем их очень внимательно, обращая особое внимание на высоковольтные. Они расположены рядом с диодным мостом
Основной признак выхода их из строя — вздутие верхней крышки, а нередко и её разрыв.
При малейшем подозрении на вздутие конденсатор нужно будет заменить прибором той же ёмкости и того же рабочего напряжения. Если защитная верхняя крышка не справляется с выбросом газов, то конденсатор вообще может разорваться.
Здесь от конденсатора вообще ничего не осталось кроме внутренностей
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Важно! Для замены можно использовать конденсаторы с большим рабочим напряжением и примерно той же (лучше больше, чем меньше) электрической ёмкости. Использование приборов с меньшим рабочим напряжением недопустимо
Такой конденсатор тут же взорвётся.
После замены неисправных деталей пробуем включить БП через лампу накаливания 220 В 150 Вт. Если лампа светится вполнакала, а вентилятор БП запустился, то ремонт можно считать удачным. Если лампа горит в полный накал, а БП так и не заработал, то лучше обратиться к профессионалу — более глубокая диагностика и ремонт потребуют специальных знаний.
Блок питания мощностью 20 Ватт.
Блок питания мощностью, близкой к мощности исходной КЛЛ, можно собрать, даже не мотая отдельный трансформатор. Если у оригинального дросселя есть достаточно свободного места в окне магнитопровода, то можно намотать пару десятков витков провода и получить, например, блок питания для зарядного устройства или небольшого усилителя мощности.
На картинке видно, что поверх имеющейся обмотки был намотан один слой изолированного провода. Я использовал провод МГТФ (многожильный провод во фторопластовой изоляции). Однако таким способом можно получить мощность всего в несколько Ватт, так как большую часть окна будет занимать изоляция провода, а сечение самой меди будет невелико.
Если требуется бо’льшая мощность, то можно использовать обыкновенный медный лакированный обмоточный провод.
Внимание! Оригинальная обмотка дросселя находится под напряжением сети! При описанной выше доработке, обязательно побеспокойтесь о надёжной межобмоточной изоляции, особенно, если вторичная обмотка мотается обычным лакированным обмоточным проводом. Даже если первичная обмотка покрыта синтетической защитной плёнкой, дополнительная бумажная прокладка необходима!
Как видите, обмотка дросселя покрыта синтетической плёнкой, хотя часто обмотка этих дросселей вообще ничем не защищена.
Наматываем поверх плёнки два слоя электрокартона толщиной 0,05мм или один слой толщиной 0,1мм. Если нет электрокартона, используем любую подходящую по толщине бумагу.
Поверх изолирующей прокладки мотаем вторичную обмотку будущего трансформатора. Сечение провода следует выбирать максимально возможное. Количество витков подбирается экспериментальным путём, благо их будет немного.
Мне, таким образом, удалось получить мощность на нагрузке 20 Ватт при температуре трансформатора 60ºC, а транзисторов – 42ºC. Получить ещё большую мощность, при разумной температуре трансформатора, не позволила слишком малая площадь окна магнитопровода и обусловленное этим сечение провода.
На картинке действующая модель БП.
Мощность, подводимая к нагрузке – 20 Ватт.
Частота автоколебаний без нагрузки – 26 кГц.
Частота автоколебаний при максимальной нагрузке – 32 кГц
Температура трансформатора – 60ºС
Температура транзисторов – 42ºС
Импульсные блоки питания — как работают: краткий обзор схем
Структурная схема импульсного блока питания поясняется мнемоническими символами формы напряжения над каждым его составным блоком, а связи взаимодействия обозначены стрелками.
Принципиальную схему удобно представлять таким видом.
Монтажная плата одного из устройств с расположением деталей показана на фотографии ниже с моими комментариями.
Естественно, что это только частный случай, который, скорее всего не совпадет с вашим ИБП. Здесь я преследую простую цель — напомнить принципы взаимодействия составных частей блока.
Если вам необходимо более подробно ознакомиться с этими вопросами, то читайте специально написанную статью.
Для домашней сети
Если Вы решили сделать контрольную лампу для проверки проводки в доме, где напряжение в сети составляет 220 Вольт, то все, что нужно это:
- Лампочка на 220 В.
- Электрический патрон.
- Два медных одножильных провода длиной по 50 см каждый.
- Щупы для удобства использования контрольки.
- Защитный кожух для лампочки.
Итак, все, что нужно сделать – подключить провода к патрону и вкрутить в него лампу. Как Вы уже поняли, самодельная контрольная лампочка на 220 Вольт имеет достаточно простую конструкцию, что позволяет собрать ее своими руками даже неопытному электрику.
Чтобы было удобно использовать контрольку, рекомендуется дополнительно концы каждого провода соединить с щупами, которыми будет гораздо проще пользоваться, если нужно проверить напряжение в розетке.
Также рекомендуется дополнительно защитить лампу накаливания кожухом, будь это защита из проволоки либо прозрачного пластикового колпачка подходящего размера. Защищать лампу нужно потому, что они часто при измерениях лопаются и могут повредить начинающего электрика.
Фото примеры нескольких вариантов самоделки из лампочки и двух проводов Вы можете просмотреть ниже:
Помимо этого советуем просмотреть видео мастер-класс по сборке самоделки на батарейках:
Диодная контролька своими руками

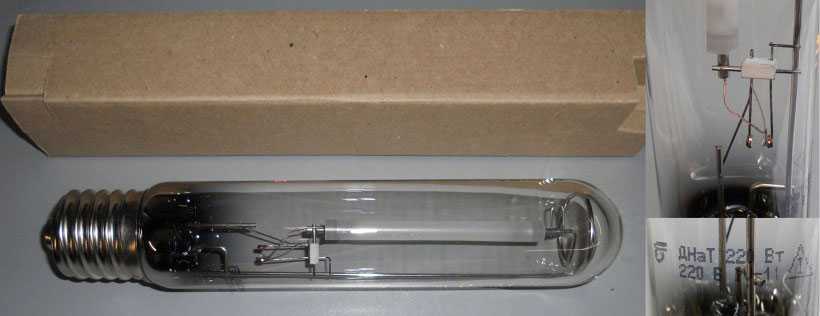

От чего взрывается ДНаТ
Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.
Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.
Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.
Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.
Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.
Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.
Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:
Другие способы проверки БП
Также существуют ряд альтернативных способов проверить работоспособность блока питания.
Измерение выходного напряжения
Для проверки работоспособности блока питания мы можем измерить показатели его выходного напряжение с помощью вольтметра. Для этого рекомендуется включить блок питания как было указано выше (если включается). И замерить показатели ряда проводов чёрного и розового проводков основного 24 — контактного коннектора. В случае чёрного и розового проводков показатель должен быть в 3,3, чёрного и жёлтого — 12, а чёрного и красного — в 5 В. Допускаемое отклонение не должно превышать 5% в нижнюю или верхнюю сторону.
Проверка на вздутие конденсаторов
Вторым способом является проверка начинки вашего блока питания на присутствие на плате вздутых конденсаторов. Для этого необходимо отключить БП от ПК, снять с него крышку и визуально осмотреть все имеющиеся конденсаторы.
Если вы заметили вздутые конденсаторы, то есть большая вероятность, что они уже исчерпали свой ресурс, и нуждаются в замене. Необходимо выпаять их из вашего БП, и заменить на новые такого же номинала.
Что делать, если блок питания не включается
Как включить блок питания от компьютера без самого компьютера мы выяснили, и если он включился, то всё в порядке. Можно переходить к измерению выходных напряжений и прочей диагностике. Но что делать, если БП так и не ожил?
Вариантов тут немного, поскольку мы изначально исключили поломку кнопки и материнской платы, произведя запуск БП компьютера напрямую. В первую очередь проверяем наличие напряжения в розетке. Как это ни банально, очень часто мы забываем сделать, и ломаем голову над проблемой, которая не есть проблема. Включаем мультиметр на измерение переменного напряжения с пределом не менее 400 В и просто устанавливаем щупы в розетку.
Дальше нужно проверить кабель питания. Поломка его происходит редко, но всё же случается. Осматриваем, выдёргиваем из ПК, включаем в розетку и при помощи этого же мультиметра измеряем напряжение на двух крайних контактах (средний — заземление).
Проверяем, не забыли ли мы включить сетевой выключатель на БП и не напутали ли с перемычкой. Всё на месте и верно? Попробуем разобрать устройство и поискать неисправность.
Прочие проблемы
Еще причинами неисправности БП может быть неисправность мощных транзисторов в ключах инвертора. Если импульсы на базы (затворы) триодов приходят, а в цепи коллекторов (стоков) их нет, транзисторы надо выпаять и прозвонить. Биполярные триоды прозваниваются, как два диода с общим выводом.
Проверка биполярных триодов.
Для тестирования MOSFET лучше собрать несложную схему.
Схема проверки полевых транзисторов.
Также надо проверить наличие сигнала Power_good на 8 контакте разъема материнской платы. Может получиться так, что все напряжения в порядке, но неисправна схема формирования данного сигнала. Компьютер это воспримет, как неисправность БП.
Пошаговая процедура
Пошаговый алгоритм, как включить блок питания компьютера без материнской платы, выглядит следующим образом:

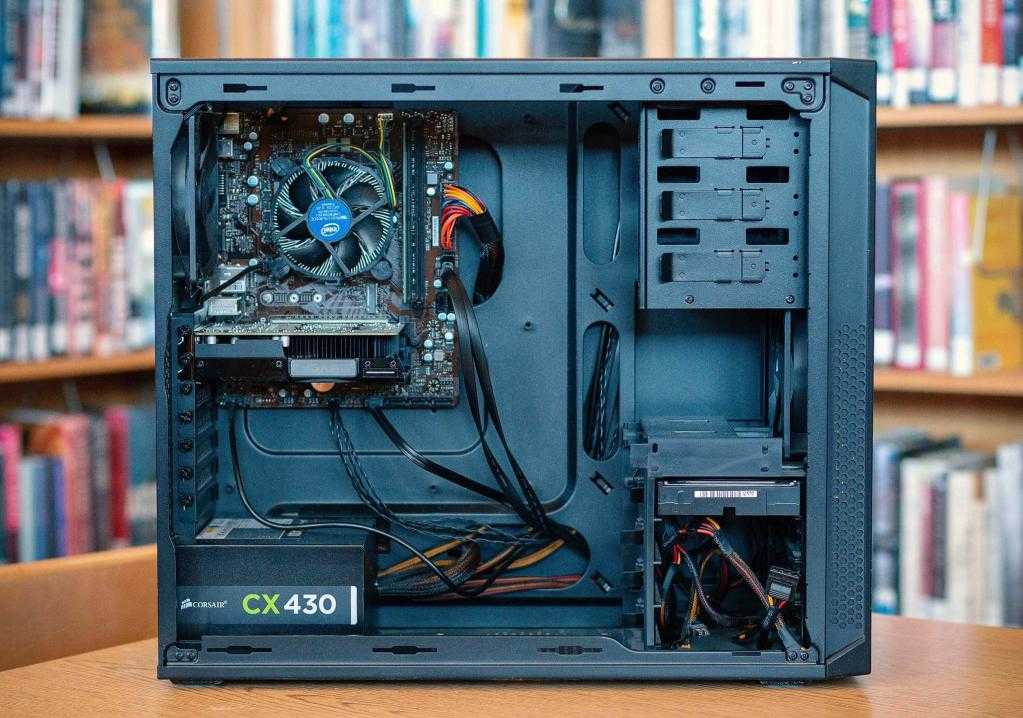

- Для начала стоит отключить компьютер от сети до того, как извлекать БП.

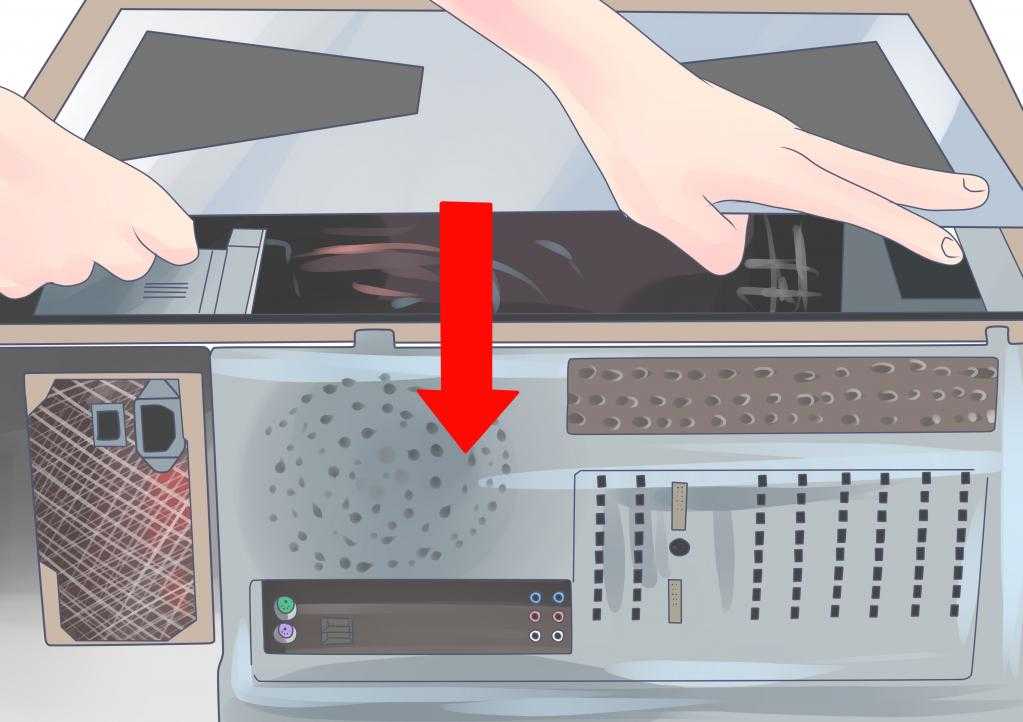

- Теперь можно приступать к откручиванию винтов, которые удерживают одну из боковых панелей.
- Отключить блок питания от всех потребителей тока (оставить только полезную нагрузку). Стоит действовать аккуратно, так как некоторые коннекторы могут содержать фиксируемый элемент. И прежде чем его вытаскивать, стоит обязательно отсоединить фиксатор.
- Теперь можно извлечь БП.
- Для запуска диагностируемого устройства в обход системной платы понадобиться скрепка или отрезок провода с оголенными краями. Можно даже использовать технический или медицинский пинцет.
- Вот теперь мы плавно подходим к самому интересному – к тому, как проверить работоспособность блока питания компьютера. Для этого следует взять самый длинный коннектор с 20 или 24 контактами, один конец оголенного провода (скрепки, пинцета) соединить с контактом, от которого тянется зеленый проводок. Другой же конец подключить к любому контакту с уже черным проводом.
- БП подключается к розетке и включается (если есть отдельная кнопка) – остается наблюдать подает ли устройство признаки «жизни». Проявляется это запуском вентилятора, что нетрудно услышать.
Если блок питания включается, а сам компьютер все равно отказывает запускаться, следовательно, само устройство исправно.
Но теперь уже стоит обращаться к специалисту. В ином случае, когда БП не подает признаков жизни стоит для начала проверить надежность соединения проводка, скрепки или пинцета и попробовать еще раз.
Если все остается без изменений, то виновник найден. Здесь можно попытаться выполнить ремонт блока питания самостоятельно, коли имеются соответствующие знания и навыки, либо отнести его в мастерскую. Специалисты уж точно знают, как запустить БП без материнки. Однако это имеет смысл лишь в том случае, когда БП приобретался за высокую цену, иначе легче купить новый и не мучиться.
Запускаем блок питания без компьютера
Чтобы обойти схему с задействованием материнской платы, нам понадобится какая-нибудь металлическая скрепка или небольшой проводок с зачищенными концами. Может пригодится даже обычный технический пинцет.
- Возьмите основной коннектор БП, который подключается к материнке (обычно это коннектор АТХ с 24 контактами, редко с 20);
- Подключите один конец проводка (скобки) к 4 контакту (обычно к нему подключён зелёный провод от БП), а другой к 5 контакту (чёрный провод).
Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» – включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление);
Блок питания должен включиться, а его кулер – заработать.
Некоторые умельцы вместо такого проводка подключают полноценный переключатель.
Каково назначение элементов схемы импульсного блока питания?
R0 – ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.
VD1… VD4 – мостовой выпрямитель.
L0, C0 – фильтр питания.
R1, C1, VD2, VD8 – цепь запуска преобразователя.
Работает узел запуска следующим образом. Конденсатор C1 заряжается от источника через резистор R1. Когда напряжения на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор отпирается сам и отпирает транзистор VT2, вызывая автоколебания. После возникновения генерации, прямоугольные импульсы прикладываются к катоду диода VD8 и отрицательный потенциал надёжно запирает динистор VD2.
R2, C11, C8 – облегчают запуск преобразователя.
R7, R8 – улучшают запирание транзисторов.
R5, R6 – ограничивают ток баз транзисторов.
R3, R4 – предотвращают насыщение транзисторов и исполняют роль предохранителей при пробое транзисторов.
VD7, VD6 – защищают транзисторы от обратного напряжения.
TV1 – трансформатор обратной связи.
L5 – балластный дроссель.
C4, C6 – разделительные конденсаторы, на которых напряжение питания делится пополам.
TV2 – импульсный трансформатор.
VD14, VD15 – импульсные диоды.
C9, C10 – конденсаторы фильтра.
Подключение лампы ДНаТ от дросселя ДРЛ
Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.
Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.
1 of 2
И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).
Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.
С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.
световой поток ДРЛ 250Вт – 13000Лм
световой поток такой ДНаТ 220Вт – 18000Лм
Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.
Иначе это будет сказываться на сроках службы светильника.
Крайняя необходимость
Практически каждый пользователь рано или поздно сталкивается с такой ситуацией, когда стационарный персональный компьютер не отзывается на кнопку включения (Power).
В этом случае зачастую под подозрением оказывается блок питания. И если всему виной именно он, то на материнскую плату не поступает напряжение. Как же она тогда будет работать?!
Вот как раз в этом случае и возникает необходимость включить блок питания без материнской платы. К тому же такая диагностика даст определенные результаты:
- Если БП включается, следовательно, проблема в чем-то другом.
- В случае когда устройство безмолвно, значит, неисправность именно в нем.
В результате мы в любом случае имеем поломку. Но поскольку не каждый пользователь умеет проводить ремонтные работы, то следует посетить сервисный центр по ремонту компьютеров. Единственное что в силах любого – это выполнить включение блока питания не через кнопку. Как это сделать будет описано немного позднее, а пока познакомимся с особенностями стандартного включения.
Как наладить импульсный блок питания?
Собственно, блок питания, собранный на основе исправного электронного балласта, особой наладки не требует.
Его нужно подключить к эквиваленту нагрузки и убедиться, что БП способен отдать расчетную мощность.
Во время прогона под максимальной нагрузкой, нужно проследить за динамикой роста температуры транзисторов и трансформатора. Если слишком сильно греется трансформатор, то нужно, либо увеличить сечение провода, либо увеличить габаритную мощность магнитопровода, либо и то и другое.
Если сильно греются транзисторы, то нужно установить их на радиаторы.
Если в качестве импульсного трансформатора используется домотанный дроссель от КЛЛ, а его температура превышает 60… 65ºС, то нужно уменьшить мощность нагрузки.
Не рекомендуется доводить температуру трансформатора выше 60… 65ºС, а транзисторов выше 80… 85ºС.
Проверка элементов дежурного источника напряжения
В формировании дежурного напряжения участвуют следующие элементы:
- оптопара (обычно 817-й серии),
- высоковольтный полевой или биполярный транзистор,
- низковольтный биполярный транзистор (чаще – 2SC945),
- источник опорного напряжения TL431,
-
низковольтный конденсатор небольшой емкости (10 – 47 мкФ).
Следует проверить их. Транзисторы можно проверить, не выпаивая, тестером (в режиме проверки диодов). Источник опорного напряжения лучше выпаять и проверить, собрав небольшую проверочную схему.
Чтобы проверить конденсаторы, необходим измеритель ESR. Если его нет, тогда можно заменить «подозрительный» элемент заведомо исправным — с такой же емкостью и рабочим напряжением.
Если конденсатор подсох, у него растет ESR и уменьшается емкость. Про конденсаторы и ESR можно почитать в предыдущей статье.
Иногда выходят из строя и резисторы, причем это может быть не очень заметно по внешнему виду.
Поиск такой неисправности – сущее наказание! :negative:
Необходимо смотреть на маркировку резистора (в виде цветных колец) и сверять маркировочное значение с реальным. И заодно глубоко вникать в принципиальную схему конкретного блока.
Были случаи, когда резистор в цепи источника опорного напряжения увеличивал свое сопротивление, и «дежурка» поднимала свое напряжение до +7 В!
Это повышенное напряжение питало часть компонентов на материнской плате. Компьютер из-за этого «подвисал».
