Сварочный трансформатор из статора электродвигателя

Недостатки предлагаемых рынком моделей ЭТ

В дешевых моделях отсутствует специальная защита от перегруза

Несмотря на экономичную и хорошо отработанную схему блоки питания на ЭТ имеют целый ряд недостатков, к которым принято относить:

• отсутствие в простейших китайских моделях специальной защиты от перегруза;
• вызванная этим необходимость обязательной доработки схемы;
• во многих рыночных образцах отсутствует входное фильтрующее устройство, что вынуждает добавлять в нее сглаживающий электролитический конденсатор (он ставится после «мощного» дросселя).

К перечисленным недостаткам обычно относят «жесткий» режим работы высоковольтных транзисторов, включенных по ключевой схеме.

При случайном замыкании по выходу (КЗ) эти элементы просто «сгорают», что приводит к необходимости срочного обновления всего электронного модуля. Нередко при этом выходит из строя и выпрямитель на полупроводниковых диодах, также нуждающийся в замене.

Намотка трансформатора своими руками

Укладываем изоляцию первого слоя. Вставляем конец провода в отверстие выводной клеммы. Начинаем мотать провод, не забывая о его натяжении. Проверить можно так: намотанная катушка не будет проминаться от пальца. Провод растягивать нельзя, так как нарушится изоляция. Готовую катушку рекомендуется пропитать парафином, чтобы не испортить провод. Если обмотка гудит во время работы трансформатора, то изоляция провода стирается, провод изгибается и разрушается. По этой причине натяжение провода во время намотки имеет большое значение.

На слое не нужно оставлять пустое место. Наибольшее напряжение на последних витках составляет для первичной 60 + 60 / 2, 18 + 55 В. Изоляция из лака выдержит напряжение, если провод будет проваливаться в пустоту слоя, то может нарушиться изоляция. Пропитываем первый слой, затем второй и так далее. К изоляции между обмотками необходимо отнестись добросовестно. Она должна выдерживать до 1000 вольт. Вверху на изоляции рекомендуется подписать количество витков и размер провода, это пригодится при ремонте.

Слои самодельного трансформатора должны иметь правильную форму. По мере намотки катушка будет изгибаться у краев. Для этого слои нужно равнять во время намотки, не повредив изоляцию.

Вынужденные стыки провода лучше на ребре каркаса за сердечником. Соединять провод скруткой с пайкой, внакладку с пайкой. Длина контакта при соединении делается более 12 диаметров провода. Стык нужно изолировать бумагой или лаковой тканью. Пайка должна быть без острых углов.

Выводные концы обмоток делаются по-разному. Главное, чтобы была надежность и качество.

Трансформатор постоянного тока

Из трансформатора можно собрать не только аппарат переменного тока, но и сварочник на постоянном токе. Соответственно, для этих целей нужно изготовить трансформатор постоянного тока. Такой трансформатор будет полезен для полуавтомата или инвертора. Он позволяет получить стабильную, легко поджигающуюся дугу. Подобному аппарату под силу сварка любых металлов, в том числе нержавеющей стали или чугуна.

Для сборки трансформатора постоянного тока вам понадобится всего 10-15 минут. Поскольку мы будем просто модернизировать трансформатор переменного тока, сделанный ранее. Вам необходимо подключить выпрямитель к вторичной обмотке. Выпрямитель должен быть собран на диодах.

У диодов должно быть нормальное охлаждение и они должны быть рассчитаны на ток с силой около 200 Ампер. Мы рекомендуем использовать диоды типа Д161. Также нам необходимо выровнять ток. Для этого нужно взять два конденсатора С1 и С2. Их основные характеристики должны быть такими: 15000 мкФ, напряжение 50В. Все компоненты собираются по схеме, которую вы можете видеть ниже. L1 — это дроссель, он нужен для регулировки тока. Х4 — это контакты, предназначенные для подключения держака электрода. А х5 — это контакты для подключения массы.

Данная схема сварочного трансформатора проверена временем и отлично себя зарекомендовала. Вполне рабочая схема, при этом очень удобная.

Принцип действия

Схема работы катушек индуктивности активного действия основан на том, что каждый отдельный виток намотки пересекается с магнитными силовыми линиями. Этот электрический элемент необходим для того, чтобы извлекать электрическую энергию из источника питания и преобразовывая её сохранять в виде электрического поля. Соответственно, если ток цепи увеличивается – то расширяется и магнитное поле, но если он уменьшается – поле будет неизменно сжиматься. Эти параметры также зависят от частоты и напряжения, но в целом, действие остается неизменным. Включение элемента производит сдвиг фаз тока и напряжения.

Фото — принцип работы

Помимо этого, индуктивные (каркасные и бескаркасные) катушки обладают свойством самоиндукции, его расчет производится исходя из данных номинальной сети. В многослойной и однослойной обмотке создается напряжение, которое противоположно напряжению электрического тока. Это называется ЭДС, определение электродвижущей магнитной силы зависит от показателей индуктивности. Её можно рассчитать по закону Ома. Стоит отметить, что независимо от напряжения сети, сопротивление в катушке индуктивности не изменяется.

Фото — соединение отдельных выводов элементов

Связь индуктивности и понятия (изменения) ЭДС можно найти по формуле εc = — dФ/dt = — L*dI/dt, где ε – это значение ЭДС самоиндукции. И если скорость изменения электрической энергии будет равна dI/dt = 1 A/c, то и L = εc.

Видео: расчет катушки индуктивности

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Греется электродвигатель 220 и 380 Вольт, причины и способы их устранения

Схема №2.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы

В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках

Делается это следующим образом:

• Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
• После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

• Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
• Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Виды сварочного аппарата

Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

Современные сварочные аппараты делятся на:

• модели постоянного тока;
• с переменным током
• трёхфазные
• инвекторные.

Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

К ним относятся:

• провод для обмотки;
• сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

Двухфазный режим асинхронного генератора.

Рис.2 Двухфазный режим асинхронного генератора.

Такую схему следует использовать тогда, когда нет необходимости в получении трёхфазного напряжения. Этот вариант включения уменьшает рабочую ёмкость конденсаторов, снижает нагрузку на первичный механический двигатель в режиме холостого хода и т.о. экономит «драгоценное» топливо.

В качестве маломощных генераторов, вырабатывающих переменное однофазное напряжение 220 В, можно использовать однофазные асинхронные короткозамкнутые электродвигатели бытового назначения: от стиральных машин типа «Ока», «Волга», поливальных насосов «Агидель», «БЦН» и пр. У них конденсаторная батарея может подключаться параллельно рабочей обмотке, либо использовать уже имеющийся фазосдвигающий конденсатор, подключенный к пусковой обмотке. Емкость этого конденсатора, возможно, следует несколько увеличить. Его величина будет определяться характером нагрузки, подключаемой к генератору: для активной нагрузки (электропечи, лампочки освещения, электропаяльники) требуется небольшая емкость, индуктивной (электродвигатели, телевизоры, холодильники) — больше.

Рис.3 Маломощный генератор из однофазного асинхронного двигателя.

Теперь несколько слов о первичном механическом двигателе, который будет приводить во вращение генератор. Как известно, любое преобразование энергии связано с её неизбежными потерями. Их величина определяется КПД устройства. Поэтому мощность механического двигателя должна превышать мощность асинхронного генератора на 50…100%. Например, при мощности асинхронного генератора 5 кВт, мощность механического двигателя должна быть 7,5…10 кВт. С помощью передаточного механизма добиваются согласования оборотов механического двигателя и генератора так, чтобы рабочий режим генератора устанавливался на средних оборотах механического двигателя. При необходимости, можно кратковременно увеличить мощность генератора, повышая обороты механического двигателя.

Каждая автономная электростанция должна содержать необходимый минимум навесного оборудования: вольтметр переменного тока (со шкалой до 500 В), частотомер (желательно) и три выключателя. Один выключатель подключает нагрузку к генератору, два других — коммутируют цепь возбуждения. Наличие выключателей в цепи возбуждения облегчает запуск механического двигателя, а также позволяет быстро снизить температуру обмоток генератора, после окончания работы – ротор невозбужденного генератора еще некоторое время вращают от механического двигателя. Эта процедура продлевает активный срок службы обмоток генератора.

Если с помощью генератора предполагается запитывать оборудование, которое в обычном режиме подключается к сети переменного тока (например, освещение жилого дома, бытовые электроприборы), то необходимо предусмотреть двухфазный рубильник, который в период работы генератора будет отключать данное оборудование от промышленной сети. Отключать надо оба провода: «фазу» и «ноль».

В заключение несколько общих советов.

1. Генератор переменного тока является устройством повышенной опасности. Применяйте напряжение 380 В только в случае крайней необходимости, во всех остальных случаях пользуйтесь напряжением 220 В.

2. По требованиям техники безопасности электрогенератор необходимо оборудовать заземлением.

3

Обратите внимание на тепловой режим генератора. Он «не любит» холостого хода

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов.

4. Не ошибитесь с мощностью электрического тока, вырабатываемого генератором. Если при работе трёхфазного генератора используется одна фаза, то её мощность будет составлять 1/3 общей мощности генератора, если две фазы — 2/3 общей мощности генератора.

5. Частоту переменного тока, вырабатываемого генератором, можно косвенно контролировать по выходному напряжению, которое в режиме «холостого хода» должно на 4…6 % превышать промышленное значение 220/380 В.

Принцип функционирования

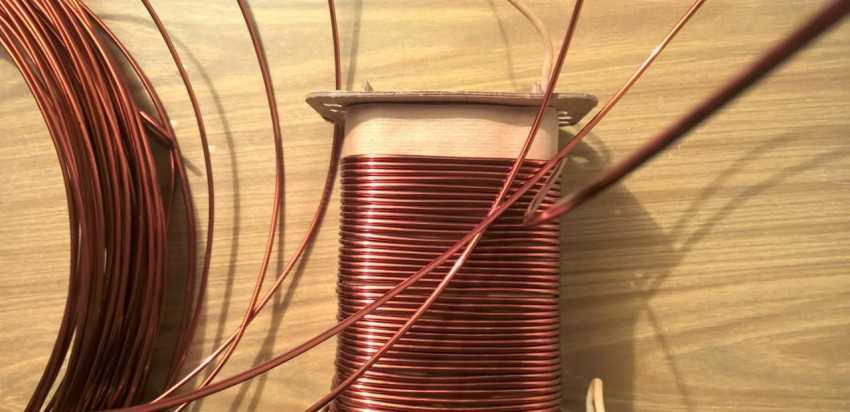

Провод, а также катушку необходимо закрепить в приборе намотке, при этом основу прибора – в приспособлении намотки. Следует проводить спокойные без срывов движения. Опустить провод на каркасную часть.

Между поверхностью, а также проводом должно оставаться 20 сантиметров, чтобы разместить руку на столе для удержания провода. Помимо этого на настольной поверхности должны располагаться дополнительные материалы, без которых невозможно создать собственными руками повышающий трансформатор.

Правой рукой нужно умеренно вращать устройство для намотки, а другой – держать провод

Важно ровная укладка провода. Далее нужно провести изоляцию каркаса, при этом имеющийся на проводе конец следует продеть через отверстие, чтобы быть зафиксированным в области оси прибора намотки.

Начало намотки следует проводить не спеша, максимально аккуратно: важно уметь навыки, чтобы обороты ложились максимально ровно.

Установить счётный прибор на ноль. Склеить изолирующий элемент, либо плотно прижать резиновым кольцом

Все обороты важно делать на пару витков уже в сравнении с предыдущими.

Подбор материалов

Провод возьмем российский, у него прочнее изоляция. От старых катушек провод используется, если нет повреждения изоляции. Для изоляции подойдет бумага, пленка ФУМ. Для изоляции между обмотками лучше использовать лаковую ткань, несколько слоев изоляции. Для поверхностной наружной изоляции подходит кабельная бумага, лаковая ткань. А также можно мотать трансформатор, применяя изоленту ПВХ.

Пропитка нужна для повышения времени работы, но, она повышает паразитную емкость катушки. Для этой цели применяют лак. Для простого трансформатора можно использовать масляный лак. Покрывается каждый слой. Сразу все слои пропитать невозможно. Лак не должен быстро засохнуть до окончания намотки.

Каркас делают из стеклотекстолита или ему подобного материала.

Назначение и применение

Высоковольтные трансформаторы (ВВ) относятся к группе преобразователей напряжения. Их предназначение – преобразовать высоковольтное напряжение в низковольтное для питания различных приборов. По принципу работы преобразователи напряжения мало отличаются от силовых трансформаторов. Во вторичной обмотке всегда меньше витков, чем в первичной, если преобразователь понижающий, и наоборот, если прибор повышающий.

ВВ трансформаторы классифицируются по:

• количеству фаз (одно- или трехфазные);
• количеству обмоток (две, три или четыре);
• допускаемым погрешностям;
• способу установки (внутренняя или наружная);
• назначению (общее или специальное).

Преобразователи специального назначения используются в различном электрооборудовании:

• телевизорах и радиоприемниках;
• устройствах связи;
• бытовых приборах (например, боках питания для систем освещения).

Большинство преобразователей этого типа маломощные (не более нескольких киловольт-ампер), частота от 50 Гц, предназначены для внутренней установки. Количество намоток зависит от того, в какое оборудование трансформатор будет установлен. Изоляция заливается эпоксидной смолой.

Процесс изготовления щёчек

На гайку необходимо положить бумагу, сверху следует пробить отверстие болтом. После надевания бумаги на болт в верхней части его ставится шайба. Всего следует проделать четыре такие детали. Накручивание гаек проводят на верхнюю щёчку, снизу следует подложить шайбочку и зафиксировать конструкцию с помощью термоклея. Конструкция каркаса готова.

Далее необходима перемотка проволоки для электродвигателей своими руками. Конец проволоки наматывают на каркас, скручивая при этом концы проволоки, чтобы катушка была красива и презентабельна. Далее следует раскрутить гайки удалить болт. Начало и конец проволоки очищают от лака, а затем устанавливают конструкцию на болт.

Сделав подобным образом вторую катушку, необходимо соединить конструкцию и проверить, как работает электродвигатель. Шляпку болта подключают к плюсу. Следует провести плавный пуск электродвигателя, собранного своими руками.

Если катушки соединены параллельно, то происходит уменьшение суммарного сопротивления и возрастания электрического тока. Если соединяется конструкция последовательно. то суммарное сопротивление увеличивается, а электрический ток сильно уменьшается.

• Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению

• Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

• Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Если конструкция собрана правильно, то работа электродвигателя происходит быстро и эффективно. Чтобы собрать модель электродвигателя, не нужны какие-то специальные навыки и знания.

Можно на просторах интернета найти пошаговую инструкцию с фото на каждом из этапов. Воспользовавшись этим, любой человек быстро может собрать электродвигатель из подручных материалов.

Особенности подключения

Рассмотрим основы как рассчитать, подключить понижающий трансформатор 220 36

Важно подсоединяться к катушкам аппарата в строгом соответствии с их назначением, учитывая потребности в конкретной ситуации. В зависимости от того, куда подключают нагрузку и 220 В аппарат будет либо понижателем, либо повышателем

А некорректное объединение контактов обмоток приведет к быстрому выходу ТН из строя (перегрев, КЗ).

ТН подсоединяется параллельно нагрузке, его цель — трансформировать входное напряжение с определенным коэффициентом, который, если упростить, равен соотношению витков. Когда их количество у таковой первичной (сетевой) меньше, чем у вторичной, то на выходе значение понижается. У повышающего ТН наоборот — витков вторички (нагрузочной катушки) больше. Необходимо отметить, что когда нагрузка увеличивается, то коэфф. соотношения понижается, на что также влияет сечение проводков обмотки.

У сложных изделий количество катушек превышает 2, каждая со своим коэфф. трансформации, причем часть из них понижает, часть — повышает. Любой трансформатор может работать в обратном режиме: когда на нагрузочную намотку подается переменное напряжение, получаем его на выходе первички с тем же коэффициентом преобразования.

Что такое понижающий трансформатор 220/36 В

Для чего нужен понижающий трансформатор:

• помещения, где по правилам безопасности запрещены высокие токи, присутствующие в обычной сети 220 Вольт (переменное напряжение). Это, например, освещение в саунах, банях, ванных, гаражных ямах, где затребован перевод на низковольтное питание;
• для условий, в которых затребован уменьшенный вольтаж в связи с особенностями запитываемых приборов. Часто через аппарат подключают паяльники на 36 Вольт. Удар током будет незначительным, не причинит вреда человеку;
• для безопасности вольтаж понижают при временных ремонтных работах.

Рассматриваемые приборы, если это не модуль (ЯТП), нельзя сразу взять и подключить к розетке, поскольку они без защитного корпуса, видны их элементы — обмотки первичная и вторичная, магнитопровод, контакты. Такие преобразователи подсоединяются проводами, поэтому пользователь должен ознакомиться, к каким виткам подключать сеть 220, какие контакты служат для выхода к потребителям уже преобразованного в 36 В напряжения.

Понижающие модели являются обычными трансформаторами, работающими по стандартным принципам, только эти аппараты преобразовывают переменное напряжение (а такое имеет обычная сеть в 220 В) в меньшее. Если определенное для безопасности (влажность, ремонт) надо понизить вольтаж линии 220 В до 24, 45 и так далее, а в нашем случае до 36 В, то ставят отдельные такие узлы, на вход которых подается 220 В, а на выходе получаем указанное или другое заданное значение.

Изготовление обмоток повышающего трансформатора

Размещение изолирующих кругов из электрокартона.

Катушку надевают на деревянный брусок с размерами стержня магнитопровода. В нем предварительно сверлится отверстие для прутка намоточного. Эта деталь вставляется в станок, и начинается процесс изготовления обмотки:

• на катушку наматывают 2 слоя лакоткани;
• один конец провода закрепляют на щечке и начинают медленно вращать ручку станка;
• витки надо укладывать плотно, изолируя каждый намотанный слой от соседнего лакотканью;
• после того как намотана катушка первичной обмотки, провод обрезают и второй его конец закрепляют на щечке рядом с первым;
• На оба вывода надевают изоляционные трубки, а снаружи обмотку закрывают изоляцией;
• В такой же последовательности производится намотка катушки вторичной обмотки.

Расчетная часть

Итак, начнем. Небольшое отступление для ввода в курс дела. Трансформатор — это преобразователь одного вида энергии в другую и обратно. Обычно он состоит из двух электрических катушек (первичной и вторичной) и листов железа сердечника. Первичная обмотка индуцирует магнитный поток в магнитопроводе, а тот в свою очередь индуцирует электрический ток во второй катушке, что показано на схеме ниже.

От размеров железа зависит мощность транса, поэтому при проектировании и сборке отталкиваются от его наличия для сердечника. Любой расчет моточных узлов начинается от расчета габаритной мощности трансформатора. Поэтому для того чтобы сделать трансформатор из подручных средств, сначала нам необходимо найти мощность вторичной цепи. Если катушка вторичного напряжения не одна, то их нужно суммировать. Расчетная формула будет иметь вид:

P2=U2*I2

Где:

• U2 — это напряжение на вторичной обмотке;
• I2 — ток вторичной обмотки.

Получив значение, нужно сделать расчет первичной обмотки, учитывая потери на трансформации предполагаем КПД 80%.

P1=P2/0.8=1.25*P2

От значения мощности Р1 подбирается сердечник, его площадь сечения S.

S=√Р1

Где:

• S в сантиметрах;
• Р1 в ватт.

Теперь можем узнать коэффициент эффективной передачи и трансформации энергии:

w’=50/S

Где:

• 50 — это частота сети;
• S — сечение железа.

Эта формула имеет приблизительное значение результата от классического решения, но для самодельной сборки и простоты решения вполне подойдет. Найдя решение можно приступить к расчету количества витков, сделать который можно по формуле:

w1=w’*U1

w2=w’*U2

w3=w’*U3

Так как расчет у нас упрощенный и возможна небольшая просадка напряжения под нагрузкой, увеличьте число витков на 10 % от рассчитанного результата. Далее нужно правильно определить ток наших обмоток, опираясь на первичную обмотку:

I1=P1/U1

Определяем диаметр нашего провода по формуле:

d = 0.8*√I

По таблице 1 выбираем провод с искомым сечением. Если подходящего значения нет, нужно сделать округление в большую сторону до табличного диаметра.

Если посчитанного диаметра нет в таблице, или слишком большое заполнение окна получается, то можно взять несколько проводов меньшего сечения и получить в сумме искомое.

Чтобы узнать поместятся катушки на нашем самодельном трансформаторе, требуется посчитать площадь окна тр-ра, это образованное сердечником окно в которое помещается катушки. Уже известное число витков умножаем на сечение провода и коэффициент заполнения:

s= w*d²*0.8

Данный расчет производим для всех обмоток, первичной и вторичной, после чего нужно суммировать площадь катушек и сделать сравнение с площадью окна магнитопровода. Окно сердечника должно быть больше площади сечения катушек.

Обмотки

На брусок из дерева, размерами как у стержня, одевают катушку. Но прежде нужно просверлить в нем отверстие для намоточного прутка.
