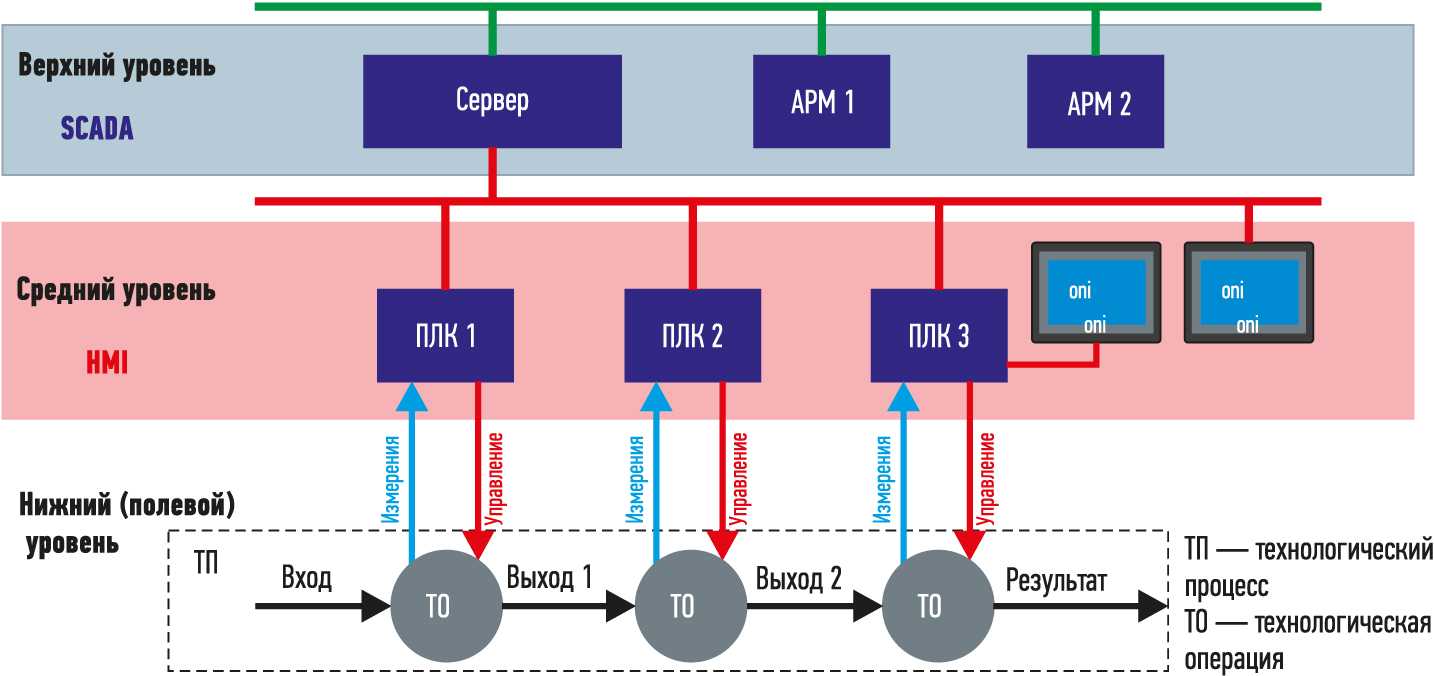

HMI-панель в составе НКУ

Панели оператора активно применяют для создания удобного HMI в различных низковольтных комплектных устройствах (НКУ), таких как щиты автоматизации, диспетчеризации, управления, мониторинга и т. д. Это позволяет свести к минимуму физические элементы: светосигнальную арматуру, кнопки, переключатели, стрелочные приборы и т. д.

Как правило, HMI-панель устанавливают на лицевой панели щита, шкафа или пульта управления. На рис. 19 приведен пример применения панели оператора в составе щита автоматизации. На рис. 2 HMI-панель включена в пульт управления.

Рассмотрим порядок установки панели оператора ONI серии ETG. Процесс достаточно прост и состоит из трех основных шагов (рис. 19):

  1. В том месте корпуса, где планируется разместить HMI-панель, необходимо отметить место выреза будущего монтажного отверстия (его размеры указаны в паспорте и системном руководстве).
  2. Произвести вырез отверстия по указанным меткам.
  3. Установить HMI-панель в вырез и закрепить специальными металлическими фиксаторами, входящими в комплект поставки.

Все панели оператора ONI оснащены специальным силиконовым уплотнением, которое обеспечивает плотное прилегание панели оператора к корпусу, тем самым позволяя сохранить степень IP-защиты корпуса (рис. 20).

Степень защиты самой HMI-панели определяется через степень защиты фронтальной стороны, которая имеет уровень IP65, и тыльной стороны — IP20.

НКУ, в состав которых входят HMI-панели, эксплуатируются в различных климатических условиях и могут быть подвержены при эксплуатации механическим и химическим воздействиям. Поэтому панели оператора ONI выполнены из материалов, обладающих высокой стойкостью к воздействию агрессивных сред и повышенной защитой от механических повреждений. Температура их эксплуатации составляет –20…+70 °C.

Рис. 20. Монтажный комплект для крепления HMI-панели

Join the conversation

Регуляторы уровня громксэсти устанавливают в положение, соответствующее напряжению на выходе головных стереотелефонов 0,12 В, а регуляторы тембра устанавливают в положение, соответствующее максимальному подъему тембра ВЧ и НЧ.


Периодические испытания 3.


Длину сетевого шнура на соответствие требованию п. Измерение коэффициента гармоник на линейном выходе в отличие от методики по ОСТ4 Г0.


При всех видах испытаний на соответствие требованиям п. Перечень документов, на которые имеются ссылки в настоящих ТУ, приведен в приложении 5.


Измерение коэффициента гармоник на линейном выходе в отличие от методики по ОСТ4 Г0. Ведомственный контроль 3.

Схемы магнитофонов


Да впрочем именно этим там ребята и занимаются, только профессионально Частотную характеристику по звуковому давлению следует записывать третьоктавными полосами шума или синусоидальным сигналом с последующим усреднением в третьоктавных полосах по ГОСТ При допускаемых отклонениях напряжения сети , В параметры магнитофона должны соответствовать требованиям ГОСТ и настоящих ТУ. Срок хранения магнитофонов на складах в магазинах получателя покупателя не должен превышать 24 месяца. Потребляемая мощность от сети, В А, не более Устанавливают кассету, включают режим воспроизведения, затем нажатием кнопки временный останов переводят магнитофон в режим временного останова ленты. Габаритные размеры акустических систем в упаковке, мм, не более XX Наименование или товарный знак предприятия-изготовителя должны быть выполнейы на передней панели магнитофона способом офсетной либо трафаретной печати.

Контроль уровня воспроизведения производят визуально по электронно-люминесцентному индикатору. Испытания на соответствие требованиям безопасности производят в соответствии с требованиями ГОСТ Однако, «перевернув» МС — все совпало: учитывая, что с каждой стороны МС по 28 ног, 2 и 3 нога М85А совпадают с 27 и й ногами «перевёрнутой» вывернутой ногами наружу или припаянной с обратной стороны платы ПП2. Проверку на соответствие требованиям п. Измерение коэффициента гармоник на линейном выходе в отличие от методики по ОСТ4 Г0. Маяк 233, Самый полный обзор от Звукомания

Магнитофон-приставка «Маяк-001 Стерео»

Пример: max Реклама на сайте Помощь сайту. Каталог программ Производители Каталог схем Datasheet catalog. Пример: max Запросить склады. Эола — — стерео. Автомобильная магнитола. Технические характеристики , схема принципиальная и подробное описание работы, таблицы напряжений, намоточные данные, кинематическая схема верньерного устройства.

Category: Автомобиль Source: По жизни с паяльником АМ — стерео. Технические характеристики , схема принципиальная и подробное описание работы, таблицы напряжений, намоточные данные. Автомобильный радиоприемник. Технические характеристики , схема принципиальная и описание работы, расположение основных элементов и узлов радиоприемника на шасси, таблицы напряжений, намоточные данные, кинематическая схема верньерного устройства.

Тернава, Тонаравто. Технические характеристики , схема принципиальная и описание работы, таблицы напряжений, намоточные данные, кинематическая схема верньерного устройства. Технические характеристики , схема принципиальная и описание работы, расположение основных элементов и узлов радиоприемника на шасси, таблицы напряжений. Технические характеристики , схема принципиальная и описание работы, расположение основных элементов и узлов радиоприемника на шасси, таблицы напряжений, намоточные данные, кинематическая схема верньерного устройства, эскиз механизма настройки.

Телевидение Телефония Узлы цифровой электроники Фототехника Шпионская техника. Создано аккаунтов: Сегодня: 0 Вчера: 2 Всего: Статистика:. Обр тная связь.

Прошивка

В сети дос­таточ­но руководств по сбор­ке при­емни­ков на SI4735, одна­ко боль­шинс­тво авто­ров дела­ют акцент на схе­мотех­нику и сбор­ку на макете, пос­ле чего туда залива­ют один из вари­антов готовой про­шив­ки. Мы же поп­робу­ем разоб­рать­ся, как написать такую про­шив­ку самос­тоятель­но поч­ти с нуля, поэто­му все нижес­казан­ное дос­таточ­но лег­ко перенес­ти на любой дру­гой мик­рокон­трол­лер, лишь бы у него хва­тало памяти для хра­нения пат­ча.

Итак, что же за зверь SI4734 и с чем его едят? Этот чип управля­ется по шине I2C, и каж­дая посыл­ка пред­став­ляет собой адрес мик­росхе­мы (с битом перек­лючения запись/чте­ние), 1 байт коман­ды и до 7 байт аргу­мен­тов. У каж­дой коман­ды свое количес­тво аргу­мен­тов, впро­чем, даташит говорит, что посыл­ки мож­но сде­лать и фик­сирован­ной дли­ны, если вмес­то неис­поль­зуемых аргу­мен­тов слать . Для наших целей понадо­бит­ся не так мно­го команд, поэто­му мы можем поз­волить себе написать для каж­дой свою фун­кцию. Резуль­татом выпол­нения коман­ды мож­но счи­тать ответ, сос­тоящий из бай­та ста­туса и до 7 байт собс­твен­но отве­та, при­чем и здесь допус­кает­ся уни­фика­ция дли­ны: мож­но читать по 8 байт, все неис­поль­зуемые будут .

Но тут есть нюанс: коман­да выпол­няет­ся не мгно­вен­но, а с задер­жкой, до исте­чения которой мик­росхе­ма будет отве­чать толь­ко нулями. Поэто­му, ког­да нам необ­ходим ответ, мы с некото­рой пери­одич­ностью будем его счи­тывать, пока пер­вый байт отве­та не будет равен , что сви­детель­ству­ет о завер­шении исполне­ния коман­ды. Сле­дом мож­но счи­тать бай­ты отве­та и/или отправ­лять сле­дующую коман­ду.

Для отправ­ки и чте­ния пакетов по I2C мы будем исполь­зовать уже извес­тную нам коман­ду биб­лиоте­ки LibopenCM3 , где  — исполь­зуемая шина I2C (I2C1), а  — семибит­ный адрес . О бите записи/чте­ния за нас позабо­тит­ся биб­лиоте­ка. В ито­ге работа с мик­росхе­мой вкрат­це будет пред­став­лять собой сле­дующую пос­ледова­тель­ность дей­ствий: ини­циали­зация, нас­трой­ка режима работы, нас­трой­ка на нуж­ную час­тоту. Все опи­сан­ное ниже опи­рает­ся на содер­жание докумен­тов AN332 «Si47XX Programming Guide» и AN332SSB.

Инициализация

Преж­де все­го SI4734 нуж­но ини­циали­зиро­вать. Сде­лать это мож­но в одном из трех режимов: AM, FM или SSB. Перед началом ини­циали­зации докумен­тация рекомен­дует выпол­нить сброс. Дела­ется это три­виаль­но: надо ненадол­го под­тянуть к зем­ле REST-пин SI4734. Для задер­жки исполь­зует­ся совер­шенно ленивая фун­кция, бла­го точ­ность тут не име­ет осо­бого зна­чения.

Для ини­циали­зации исполь­зует­ся коман­да , которая тре­бует два парамет­ра. Пер­вый вклю­чает так­тирова­ние и опре­деля­ет режим работы, а вто­рой нас­тра­ивает ауди­овы­ходы. Мы исполь­зуем часовой кварц и ана­лого­вые выходы, поэто­му для FМ при­меня­ются парамет­ры , , а для АM — , . Пос­ле отправ­ки коман­ды, опра­шивая чип, дожида­емся отве­та . Обыч­но на это ухо­дит один‑два зап­роса.

В ответ на коман­ду чип может выдать еще 8 байт, которые даташит рекомен­дует про­верять, одна­ко на это мож­но забить и даже их не счи­тывать. На дан­ном эта­пе уже мож­но про­верить качес­тво работы мик­росхе­мы: исправ­ная вер­нет ответ и запус­тит квар­цевый генера­тор, что про­веря­ется осциллог­рафом. Если коман­ды отправ­лены вер­но, а генера­тор не запус­тился, то, веро­ятно, чип битый.
