Соотношение плотностей тока в обмотке

Соотношение плотностей тока в обмотках трансформатора ε определяется следующим выражением

где j₁ и j₂ – плотность тока в первичной и вторичной обмотке.

Проблема выбора оптимального соотношения плотностей тока в обмотках является одной из важных в теории и практике проектирования трансформатора. Обычно принято считать что ε ≈ 1 (j₁ = j₂), однако это справедливо для очень больших трансформаторов. Однако для трансформатора малой мощности данное условие не является оптимальным и вот почему.

Обычно к таким трансформаторам предъявляют противоречивые требования в зависимости от условия проектирования.

Так при условии обеспечения требуемого теплового режима (перегрева) трансформатора оптимальное значение ε определяются потерями активной мощности в обмотках. Например, для трансформатора малой мощности выступают требования минимальных потерь при заданной мощности, либо максимальной мощности при заданных потерях, либо минимальный вес и объем при заданной мощности и перегреве. Таким образом, ключевым условием в данном случае является получение минимальных потерь в обмотках, поэтому выражение для оптимального соотношения плотностей тока ε_о в обмотках будет иметь вид

где х – относительная ширина сердечника,

y – относительная толщина сердечник,

а – базовый размер сердечника,

с_k – толщина одной катушки (на одну сторону).

Из данного выражения можно сделать вывод, что ε_о < 1, но конкретные значения определяются геометрией трансформатора. Рост потерь в обмотках трансформатора происходит при отклонении от оптимального значения, как в большую, так и в меньшую сторону. Практически часто приходится отступать от оптимальных значений ε из-за дискретности ряда диаметров проводов. Поэтому без заметного отклонения величина отношения плотностей тока может изменяться в следующих пределах -15…+25% от ε_о.

Иначе при заданном падении напряжения трансформатора предъявляются следующие требования: минимальное падение напряжения при заданной мощности или максимальная мощность при заданном падении напряжения, либо минимальный вес и объём при заданной мощности и падении напряжении. В данном случае оптимальное значение отношения плотностей тока ε_о будет иметь вид

где i_a – активная составляющая относительного значения тока намагничивания,

i₁ – относительное значение тока первичной обмотки.

В данном случае оптимальное значение ε_о также меньше 1. Значение ε_о тем меньше, чем больше i₁ и зависит от геометрии трансформатора, определяемой параметрами х_k и y. Рост падения напряжения происходит при отклонении от оптимального значения ε_о особенно в меньшую сторону. То есть за счет правильного выбора соотношения плотностей тока (сечения провода) можно добиться снижения падения напряжения и повышения КПД трансформатора.

Виды и применение трансформаторов

Области использования трансформаторов разнообразны. Устройства, повышающие напряжение, эксплуатируются в промышленных целях для транспортировки электроэнергии на значительные расстояния. Понижающие трансформаторы используются в радиоэлектронике и для подсоединения бытовой техники.

https://youtube.com/watch?v=FrmCvHyIJ1s

Некоторые народные умельцы, недовольные пониженным напряжением в сети, рискуют включать бытовые приборы через повышающий трансформатор. Спонтанный скачок напряжения может привести к тому, что яркий комнатный свет заменит очень яркое пламя пожара.

По задачам, которые решает трансформатор, приборы делятся на основные виды:

Автотрансформатор имеет один магнитопровод, на котором собран индуктор. Часть витков выполняет функции первичной обмотки, а остальные витки действуют как вторичные катушки.
Преобразователи напряжения работают в измерительных приборах и в цепях релейной защиты.
Преобразователи тока предназначены для гальванической развязки в сетях сигнализации и управления.
Импульсные трансформаторы применяются в вычислительной технике, автоматике, системах связи.
Силовые устройства работают с напряжением до 750 киловольт.

Электротехнику, занятому рутинным делом намотки трансформатора, стоит помянуть добрым словом дядюшку Фарадея, который открыл замечательный закон электромагнитной индукции. Глядя на готовое устройство, следует также вспомнить великого соотечественника, русского изобретателя Павла Николаевича Яблочкова.

Причины неисправности трансформатора

Межвитковое замыкание обмоток

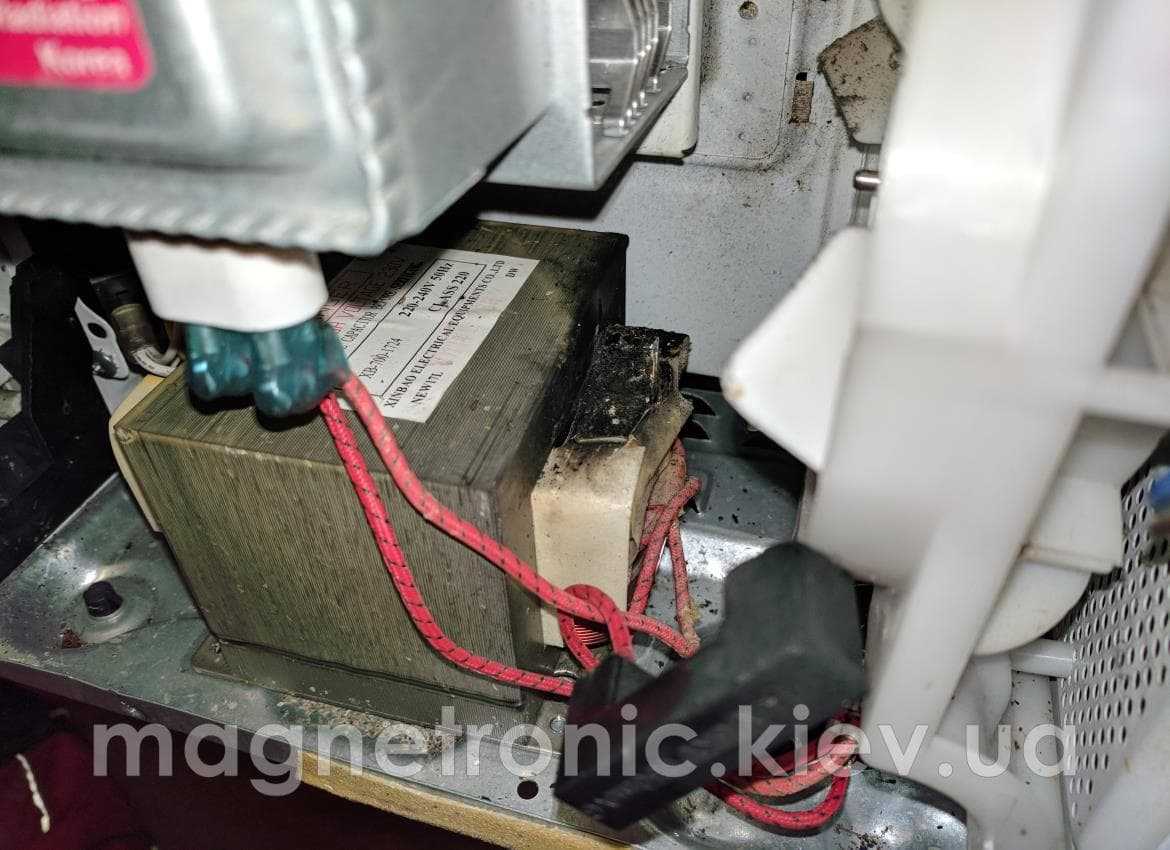

Обгорел контакт на разъеме
Обрыв контакта на в месте соединения клем с обмоткой

1. Межвитковое замыкание.

Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора — это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

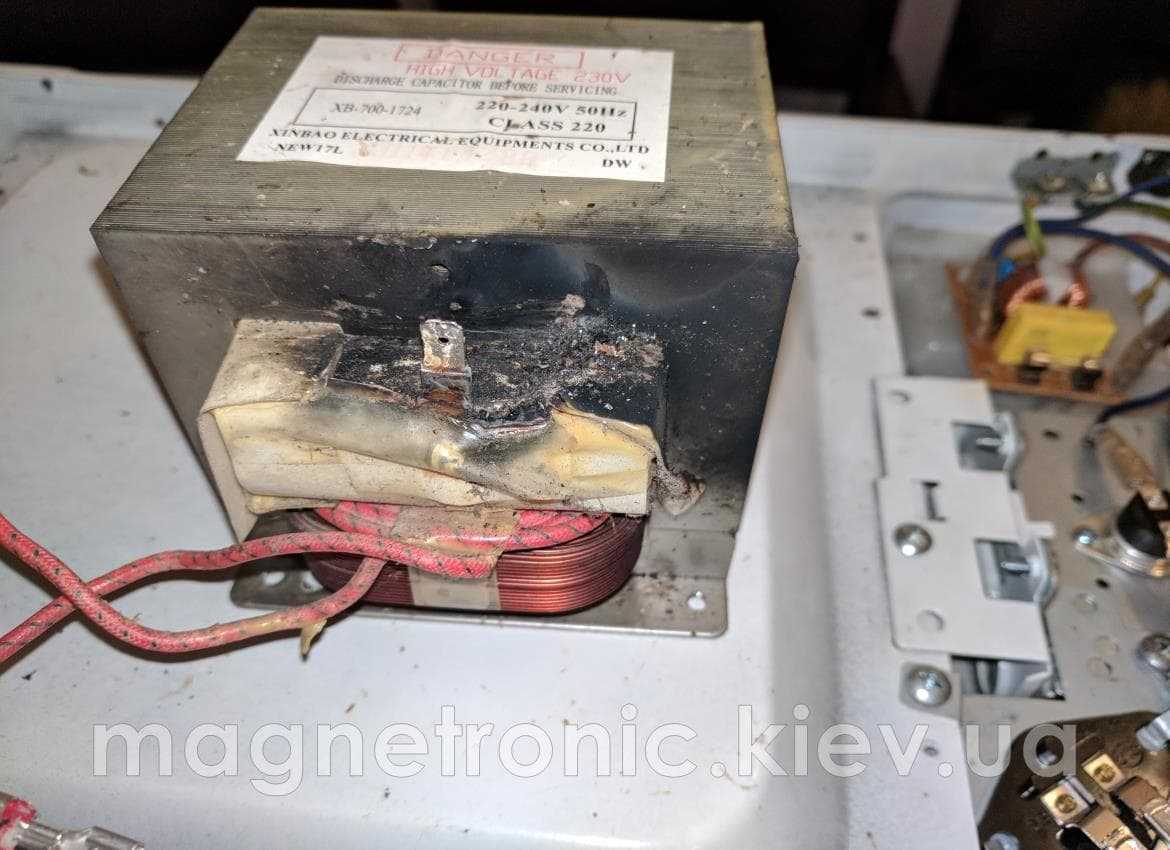

Видимые признаки неисправного трансформатора Обгоревшая обмотка трансформатора Сгоревший трансформатор

Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей «отдохнуть» около 15-20 мин. чтоб она могла остыть.

2. Обгорел контакт на разъеме.

Частая причина неисправного трансформатора — это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

3. Обрыв в месте соединения клем с обмоткой.

В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

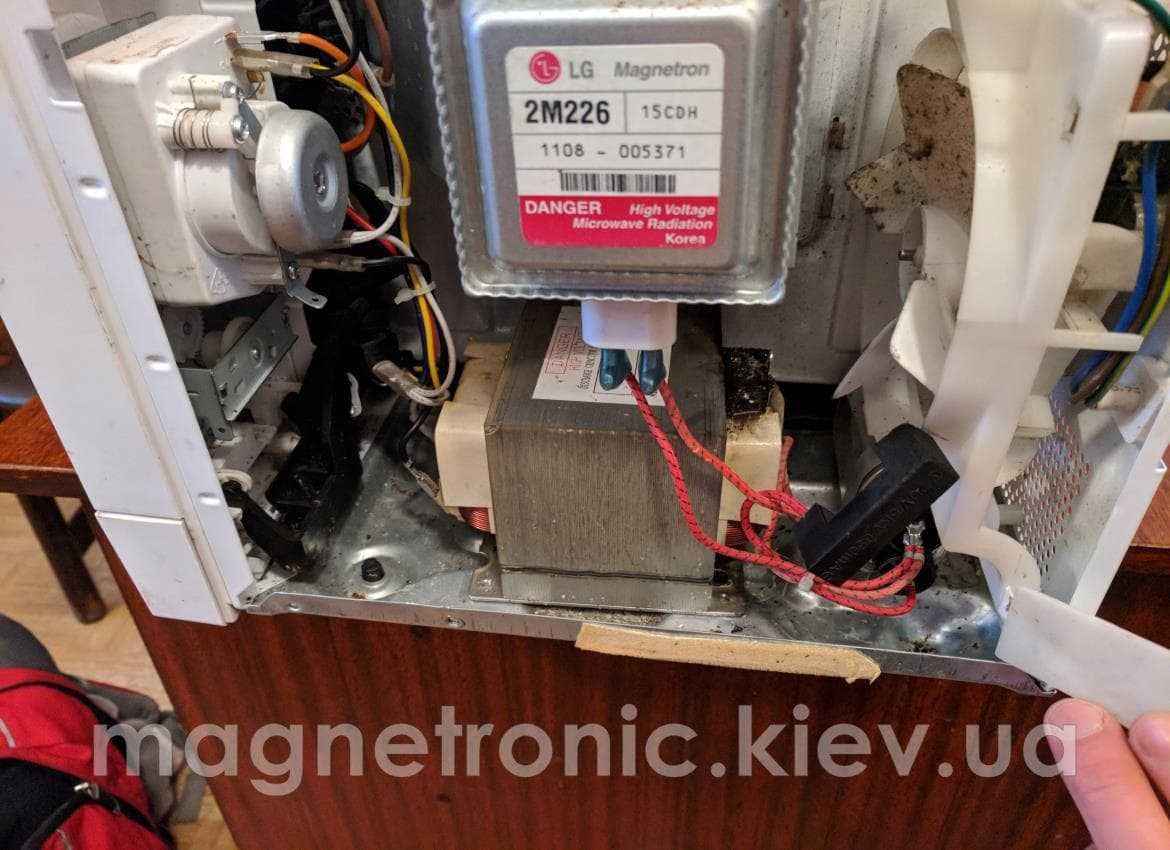

Схема трансформатора СВЧ

Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

3,1 В, так называемая «накальная обмотка», необходима для питания анода магнетрона.

Схема высоковольтной части СВЧ

Как проверить высоковольтный трансформатор мультиметром

Наличие контакта можно проверить омметром. Для проверки соединения необходимо «прозвонить» сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны «звонится» на корпус трансформатора. При наличии пробоя первичной обмотки на корпус — трансформатор неисправен.

Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при «прозвонке» вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым — клеммы вторичной обмотки.

Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

Сопротивление обмоток трансформатора микроволновки

Измеряемая цепь	Сопротивление
Первичная обмотка	от 2 до 4 Ом
Вторичная обмотка	от 120 до 200 Ом
Накальная обмотка	от 0,1 до 1 Ом

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Прямой метод (проверка схемы под нагрузкой)

Именно он первым приходит на ум: нужно замерять токи в первичной и вторичной обмотках работающего устройства, а затем путем деления их друг на друга определить фактический коэффициент трансформации. Если он соответствует паспортному — трансформатор исправен, если нет — нужно искать дефект. Этот коэффициент можно вычислить и самостоятельно, если известно напряжение, которое должен выдавать прибор.

К примеру, если на нем написано 220В/12В, то перед нами понижающий трансформатор, следовательно, ток во вторичной обмотке должен быть в 220/12 = 18,3 раза выше, чем в первичной (термин «понижающий» относится к напряжению).

Схема поверки однофазного трансформатора методом непосредственного измерения первичного и вторичного напряжений с использованием образцового трансформатора

Нагрузку к вторичной обмотке нужно подключать такую, чтобы в обмотках протекали токи не ниже 20% от номинальных значений. При включении будьте настороже: если раздастся треск, появится запах гари, либо вы увидите дым или искрение, прибор нужно сразу же отключить.

Если у тестируемого трансформатора несколько вторичных обмоток, то те из них, которые не подключены к нагрузке, должны быть закорочены.
В разомкнутой вторичной катушке при подключении первичной к источнику переменного тока может появиться высокое напряжение, способное не только вывести из строя оборудование, но и убить человека.

Последовательное соединение обмоток трансформатора при помощи батарейки и мультиметра

Если речь идет о высоковольтном трансформаторе, то перед включением нужно проверить, не нуждается ли его сердечник в заземлении. Об этом говорит наличие специальной клеммы, помеченной литерой «З» или специальным значком.

Прямой метод проверки трансформатора позволяет со всей полнотой оценить состояние последнего. Однако, далеко не всегда имеется возможность включить трансформатор с нагрузкой и произвести все необходимые замеры.

Если ввиду требований безопасности либо по иным соображениям сделать этого нельзя, состояние устройства проверяют косвенным образом.

Как проверить трансформатор мультимтером правильно

Не вникая в подробности, которые здесь ни к чему, заметим, что ЭДС, как и напряжение, определяется числом витков обмотки при прочих равных параметрах

Чем больше витков, тем выше значение ЭДС (или напряжения) обмотки. В большинстве случаев мы имеем дело с понижающими трансформаторами. На их первичную обмотку подают высокое напряжение 220 В (230 В по-новому ГОСТу), а со вторичной обмотки снимается низкое напряжение: 9 В, 12 В, 24 В и т.д. Соответственно и число витков также будет разным. В первом случае оно выше, а во втором ниже.

Также, не приводя обоснований, заметим, что мощности обоих обмоток всегда равны:

А так как мощность – это произведение тока i на напряжение u

S = u∙i,

Откуда получаем простое уравнение:

Последнее выражение имеет для нас большой практический интерес, который заключается в следующем. Для сохранения баланса мощностей первичной и вторичной обмоток при увеличении напряжения нужно снижать ток. Поэтому в обмотке с большим напряжением протекает меньший ток и наоборот. Проще говоря, поскольку в первичной обмотке напряжение выше, чем во вторичной, то ток в ней меньше, чем во вторичной. При этом сохраняется пропорция. Например, если напряжение выше в 10 раз, то ток ниже в те же 10 раз.

Отношение числа витков или отношение ЭДС первичной обмотки ко вторичной называют коэффициентом трансформации:

Из приведенного выше, мы можем сделать важнейший вывод, который поможет нам понять, как проверить трансформатор мультиметром.

Вывод заключается в следующем. Поскольку первичная обмотка трансформатора рассчитана на более высокое напряжение (220 В, 230 В) относительно вторичной (12 В, 24 В и т.д.), то она мотается большим числом витков. Но при этом в ней протекает меньший ток, поэтому применяется более тонкий провод большей длины. Отсюда следует, что первичная обмотка понижающего трансформатора обладает большим сопротивлением, чем вторичная.

Поэтому с помощью мультиметра уже можно определить, какие выводы являются выводами первичной обмотки, а какие вторичной, путем измерения и сравнения их сопротивлений.

Как определить обмотки трансформатора

Измерив сопротивление обмоток, мы узнали, как из них рассчитана на более высокое напряжение. Но мы еще не знаем, можно ли на нее подавать 220 В. Ведь более высокое напряжение еще на означает 220 В. Иногда попадаются трансформаторы, рассчитаны на работу от мети переменного тока 110 В и 127 В или меньшее значение. Поэтому если такой трансформатор включить в сеть 220 В, он попросту сгорит.

В таком случае опытные электрики поступают так. Берут лампу накаливания и последовательно соединяют с предполагаемой первичной обмоткой. Далее один вывод обмотки и вывод лампочки подключают в сеть 220 В. Если трансформатор рассчитан на 220 В, то лампа не засветится, так как приложенное напряжение 220 В полностью уравновешивается ЭДС самоиндукции обмотки. ЭДС и приложенное напряжение направлены встречно. Поэтому через лампу накаливания будет протекать небольшой ток – ток холостого хода трансформатора. Величина этого тока недостаточна для разогрева нити лампы накаливания. По этой причине лампа не светится.

Если лампа засветится даже в полнакала, то на такой трансформатор нельзя подавать 220 В; он не рассчитан на такое напряжение.

Очень часто можно встретить трансформатор, имеющий много выводов. Это значит, что он имеет несколько вторичных обмоток. Узнать напряжение каждой из них можно узнать следующим образом.

Раньше мы рассмотрели, как проверить трансформатор мультиметром и определить по отношению сопротивления первичную обмотку. Также с помощью лампы накаливания можно убедится в том, что она рассчитана на 220 В (230 В).

Теперь дело осталось за малым. Подаем на первичную обмотку 220 В и выполняем измерение переменного напряжения на выводах оставшихся обмоток с помощью мультиметра.

Соединение обмоток трансформатора

Вторичные обмотки трансформатора соединяют последовательно и реже параллельно. При последовательном соединении обмотки могут включаться согласно и встречно.

Согласное соединение обмоток трансформатора применяют с целью получения большей величины напряжения, чем дает одна из обмоток. При согласном соединении начало одной обмотки, обозначаемое на чертежах электрических схем точкой или крестиком, соединяется с концом предыдущей. Здесь следует помнить, что максимальный ток всех соединенных обмоток не должен превышать значения той, которая рассчитана на наименьший ток.

Формулы для расчета числа витков трансформатора

Как мы видим из формул, число витков не зависит от магнитной проницаемости сердечника. Так как сердечник с зазором эквивалентен сердечнику с меньшей магнитной проницаемостью, но без зазора, то от размера зазора число витков также не зависит. Но от проницаемости (и от зазора) зависит ток холостого хода трансформатора. Если Он обратно пропорционален этой величине. Так как обычно мы заинтересованы в уменьшении холостого тока, то, если нет противопоказаний, лучше использовать материал с большей проницаемостью.

Как определить число витков обмотки трансформатора не разматывая катушку

При отсутствии данных о конкретной модели трансформатора, количество витков в обмотках определяется при помощи одной из функций мультиметра.

Мультиметр следует перевести в режим омметра. Затем определяются выводы всех имеющихся обмоток. Если между магнитопроводом и катушкой имеется зазор, то сверху всех обмоток наматывается дополнительная обмотка из тонкого провода. От количества витков будет зависеть точность результатов измерений.

Один щуп прибора подключается к концу основной обмотки, а другой щуп – к дополнительной обмотке. По очереди выполняются измерения всех обмоток. Та из них, у которой наибольшее сопротивление, считается первичной. Полученные данные позволяют выполнить расчет трансформатора и вместе с другими параметрами выбрать наиболее оптимальную конструкцию для конкретной электрической цепи.

Какой прибор используют для обнаружения

Специалист собирает компактное устройство самостоятельно или же выставляет необходимые характеристики на стандартном. Собирается по схеме с использованием резистора (сопротивление минимум 10 Ом), обмотки, которая подлежит исследованию.

Прибор для определения короткозамкнутых витков по своей сути является генератором звуковой частоты, функционирующим беспрерывно. Отвечает за генерацию резистов, при этом если установить катушку трансформатора на основание прибора, то явление генерации по физическим причинам остановится. Устройство покажет, что есть дефекты тем, что отключит светодиод, перестанет работать.

Собрать прибор можно в домашних условиях. Понадобится ферритный стержень, провод (выбирается определенное число витков), карточная гильза, светодиод, несколько элементов для питания. В качестве плоскости сборки используют обычную плату.

Метод прозвонки

Метод диагностики омметром поможет с вопросом о том, как проверить трансформатор питания. Прозванивать начинают сопротивление между выводами одной обмотки. Так устанавливают целостность проводника. Перед этим проводят осмотр корпуса на отсутствие нагаров, наплывов в результате нагрева оборудования.

Далее замеряют текущие значения в Омах и сравнивают их с паспортными. Если таковых не имеется, то потребуется дополнительная диагностика под напряжением. Прозвонить рекомендуется каждый вывод относительно металлического корпуса устройства, куда подключаются заземление.

Перед проведением замеров следует отключить все концы трансформатора. Отсоединить от цепи их рекомендуется и в целях собственной безопасности. Также проверяют наличие электронной схемы, которая часто присутствует в современных моделях питания. Её также следует выпаять перед проверкой.

Бесконечное сопротивление говорит о целой изоляции. Значения в несколько килоом уже вызывают подозрения о пробое на корпус. Также это может быть за счет скопившейся грязи, пыли или влаги в воздушных зазорах устройства.

Советы

Проверка работоспособности трансформаторов важна, перед подключением или ремонтом устройства. При работе нужно соблюдать следующие правила:

Внимательно изучить маркировку и схему на корпусе.
Если на корпусе нет схемы, выполнять прямое подключение запрещено.
Запрещается подключать в сеть неизвестный ТР, без проверки на короткое замыкание.
Любые замеры под напряжением проводятся без контакта с клеммами.
Не выпаивая устройство из схемы, не получиться сделать замер выходящего сопротивления.
При работе нужно четко соблюдать технику безопасности.

Трансформаторы, особенно неизвестные, могут стать причиной короткого замыкания электропроводки и привести к возникновению пожара.

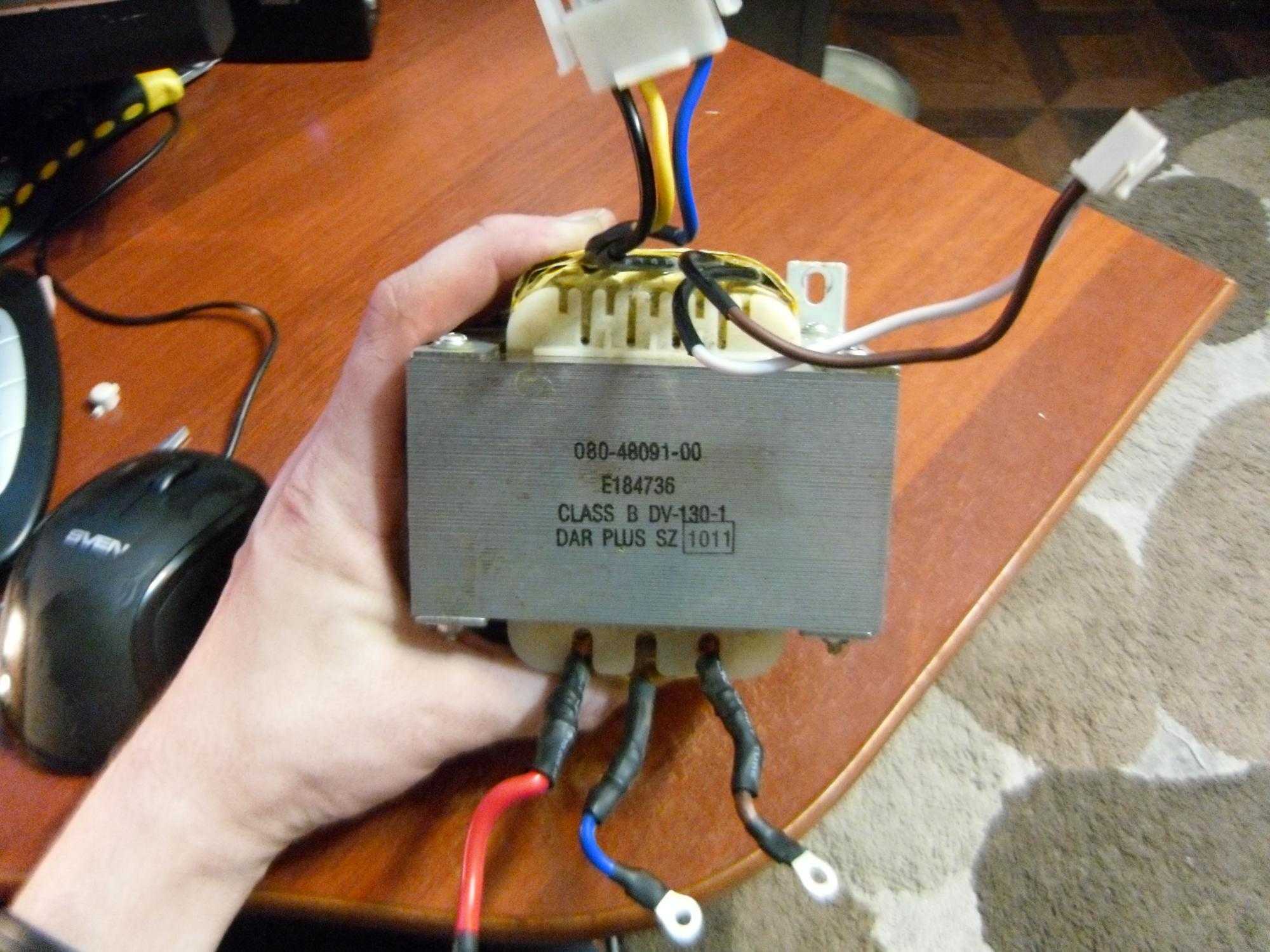

Как проверить трансформатор мультиметром

Основное назначение трансформатора – это преобразование тока и напряжения. И хотя это устройство выполняет достаточно сложные преобразования, само по себе оно имеет простую конструкцию. Это сердечник, вокруг которого намотано несколько катушек проволоки. Одна из них является вводной (носит название первичная обмотка), другие выходными (вторичные). Электрический ток подается на первичную катушку, где напряжение индуцирует магнитное поле. Последнее во вторичных обмотках образует переменный ток точно такого же напряжения и частоты, как и в обмотке входной. Если количество витков в двух катушках будет разным, то и ток на входе и выходе будет разным. Все достаточно просто. Правда, это устройство нередко выходит из строя, и его дефекты не всегда видны, поэтому у многих потребителей возникает вопрос, как проверить трансформатор мультиметром или другим прибором?

Необходимо отметить, что мультиметр пригодиться и в том случае, если перед вами лежит трансформатор с неизвестными параметрами. Так вот их с помощью этого прибора также можно определить. Поэтому, начиная работать с ним, надо в первую очередь разобраться с обмотками. Для этого придется все концы катушек вытянуть по отдельности и прозвонить их, выискивая тем самым парные соединения. При этом рекомендуется концы пронумеровать, определив, к какой обмотке они относятся.

Самый простой вариант – это четыре конца, по две на каждую катушку. Чаще встречаются устройства, у которых более четырех концов. Может оказаться и так, что некоторые из них «не прозваниваются», но это не значит, что в них произошел обрыв. Это могут оказаться так называемые экранирующие обмотки, которые располагаются между первичными и вторичными, они обычно соединяются с «землей».

Вот почему так важно при прозвонке обращать внимание на сопротивление. У сетевой первичной обмотки оно определяется десятками или сотнями Ом. Обратите внимание, что маленькие трансформаторы обладают большим сопротивлением первичных обмоток

Все дело в большем количестве витков и малом диаметре медной проволоки. Сопротивление вторичных обмоток обычно приближенно к нулю

Обратите внимание, что маленькие трансформаторы обладают большим сопротивлением первичных обмоток. Все дело в большем количестве витков и малом диаметре медной проволоки. Сопротивление вторичных обмоток обычно приближенно к нулю.

Проверка бытовых понижающих устройств

Следует отметить момент проверки тестером-мультиметром классических трансформаторов понижения. Найти их можно практически во всех блоках питания, которые понижают входящее напряжение с 220 Вольт до выходящего в 5-30 Вольт.

Первым делом проверяется первичная обмотка, на которую подается напряжение в 220 Вольт. Признаки неисправности первичной обмотки:

малейшая видимость дыма;
запах гари;
треск.

В этом случае следует сразу прекращать эксперимент.

Если же все нормально, можно переходить к измерению на вторичных обмотках. Прикасаться к ним можно только контактами тестера (щупами). Если полученные результаты меньше контрольных минимум на 20%, значит обмотка неисправна.

К сожалению, протестировать такой токовый блок можно только в тех случаях, если имеется полностью аналогичный и гарантированно рабочий блок, так как именно с него и будут собираться контрольные данные. Также следует помнить, что при работе с показателями порядка 10 Ом некоторые тестеры могут искажать результаты.

Разновидности

В зависимости от конструктивных особенностей различают следующие разновидности импульсных трансформаторов:

стержневые;
броневые;
тороидальные, с намоткой провода на изолированный сердечник, не предполагающие применения катушек;
бронестержневые.

Виды магнитопроводов Поперечное сечение сердечника в большинстве устройств выполняется в форме круга или прямоугольника, по аналогии с силовыми аппаратами.

Также читайте: КТПН — комплектная трансформаторная подстанция наружная

Основные характеристики устройств нанесены на корпус, поэтому из условного обозначения можно почерпнуть информацию об главных параметрах оборудования.

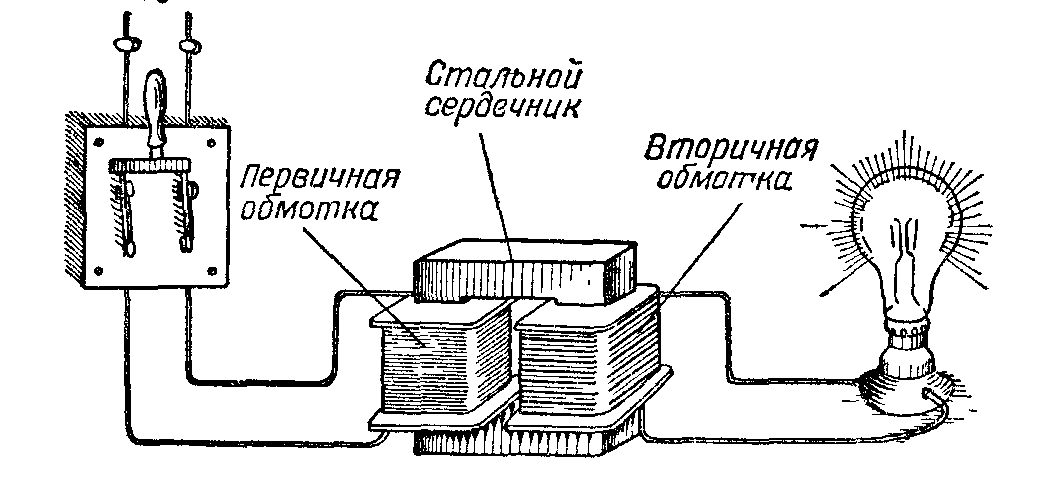

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока. Если приходится работать с постоянным, вначале его надо преобразовывать.

На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Как узнать мощность и ток трансформатора по его внешнему виду

Если на трансформаторе имеется маркировка, то вопрос определения его параметров исчерпывается сам собой, достаточно лишь вбить эти данные в поисковик и мгновенно получить ссылку на документацию для нашего трансформатора. Однако, маркировки может и не быть, тогда нам потребуется самостоятельно эти параметры вычислить. Для определения номинальных тока и мощности неизвестного трансформатора по его внешнему виду, необходимо в первую очередь понимать, какие физические параметры устройства являются в данном контексте определяющими. А такими параметрами прежде всего выступают: эффективная площадь сечения магнитопровода (сердечника) и площадь сечения проводов первичной и вторичной обмоток.

Речь будем вести об однофазных трансформаторах, магнитопроводы которых изготовлены из трансформаторной стали, и спроектированы специально для работы от сети 220 вольт 50 Гц. Итак, допустим что с материалом сердечника трансформатора нам все ясно. Движемся дальше.

Сердечники бывают трех основных форм: броневой, стержневой, тороидальный. У броневого сердечника эффективной площадью сечения магнитопровода является площадь сечения центрального керна. У стержневого — площадь сечения стержня, ведь именно на нем и расположены обмотки. У тороидального — площадь сечения тела тороида (именно его обвивает каждый из витков).

Для определения эффективной площади сечения, измерьте размеры a и b в сантиметрах, затем перемножьте их — так вы получите значение площади Sс в квадратных сантиметрах.

Суть в том, что от эффективной площади сечения сердечника зависит величина амплитуды магнитного потока, создаваемого обмотками. Магнитный поток Ф включает в себя одним из сомножителей магнитную индукцию В, а вот магнитная индукция как раз и связана с ЭДС в витках. Именно поэтому площадь рабочего сечения сердечника так важна для нахождения мощности.

Далее необходимо найти площадь окна сердечника — того места, где располагаются провода обмоток. В зависимости от площади окна, от того насколько плотно оно заполнено проводниками обмоток, от плотности тока в обмотках — также будет зависеть мощность трансформатора.

Если бы, к примеру, окно было полностью заполнено только проводами обмоток (это невероятный гипотетический пример), то приняв произвольной среднюю плотность тока, умножив ее потом на площадь окна, мы получили бы общий ток в окне магнитопровода, и если бы затем разделили его на 2, а после — умножили на напряжение первичной обмотки — можно было бы сказать, что это и есть мощность трансформатора. Но такой пример невероятен, поэтому нам необходимо оперировать реальными значениями.

Итак, давайте найдем площадь сечения окна.

Наиболее простой способ определить теперь приблизительную мощность трансформатора по магнитопроводу — перемножить площадь эффективного сечения сердечника и площадь его окна (все в кв.см), а затем подставить их в приведенную выше формулу, после чего выразить габаритную мощность Pтр.

В этой формуле: j — плотность тока в А/кв.мм, f — частота тока в обмотках, n – КПД, Вm – амплитуда магнитной индукции в сердечнике, Кс — коэффициент заполнения сердечника сталью, Км — коэффициент заполнения окна магнитопровода медью.

Но мы поступим проще: примем сразу частоту равной 50 Гц, плотность тока j= 3А/кв.мм, КПД = 0,90, максимальную индукцию в сердечнике — ни много ни мало 1,2 Тл, Км = 0,95, Кс=0,35. Тогда формула значительно упростится и примет следующий вид:

Если же есть потребность узнать оптимальный ток обмоток трансформатора, то задавшись плотностью тока j, скажем теми же 3 А на кв.мм, можно умножить площадь сечения провода обмотки в квадратных миллиметрах на эту плотность тока. Так вы получите оптимальный ток. Или через диаметр провода d обмотки:

Узнав по сечению проводников обмоток оптимальный ток каждой из обмоток, разделите полученную по габаритам мощность трансформатора на каждый из этих токов — так вы узнаете соответствующие найденным параметрам напряжения обмоток.

Одно из этих напряжений окажется близким к 220 вольтам — это с высокой степенью вероятности и будет первичная обмотка. Далее вольтметр вам в помощь. Трансформатор может быть повышающим либо понижающим, поэтому будьте предельно внимательны и аккуратны если решите включить его в сеть.

Кроме того, перед вами может оказаться выходной трансформатор от акустического усилителя. Данные трансформаторы рассчитываются немного иначе чем сетевые, но это уже совсем другая и более глубокая история.
