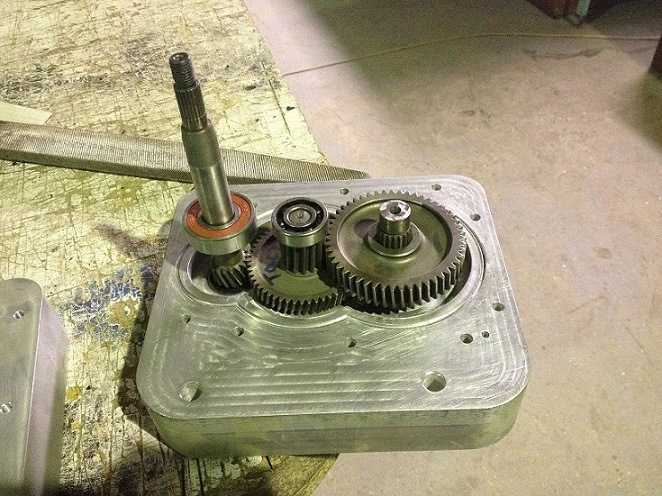

Процесс изготовления редуктора
Это первая величина, требующаяся для выполнения расчета. Значение — непостоянное, с добавлением «газа» число оборотов возрастает. Базовая величина: холостые обороты +10%.
Далее, производится расчёт оборотов осей подвески. Зная размеры колес, удастся вычислить величину выбега за оборот. Высчитывается число оборотов оси для обеспечения комфортной скорости — 3−5 км/ч, что является второй величиной для проектирования.
К примеру, обороты холостого хода +10% — это 600 об./мин. Требуемые обороты оси колеса для 3 км/ч — это 200 об./мин. Так, передаточное отношение должно быть 3:1. Скорость вращения оси уменьшается втрое по отношению к скорости вала двигателя, и крутящий момент увеличивается, соответственно в три раза. Типы редукторов:
Шестерёнчатые — используют соотношение числа зубьев ведомой и ведущей шестерен. Работает устройство по принципу — пар в коробке передач
Неважно, какую форму имеют шестерни, — зубья могут быть прямыми или косыми. Коническая шестерня используется, когда для мотоблока нужен угловой редуктор
Зависит всё от расположения мотора. Если между валом мотора и колёсами обеспечена соосность, угол не требуется.
Червячный привод нужен для создания большого передаточного числа, когда есть большая разница между оборотами ведущей оси и двигателя. Эта конструкция сложнее в изготовлении и обслуживании. Решение оптимальное, если вал мотора перпендикулярен оси колёс.
Цепные редукторы работают по принципу велосипеда, но наоборот. Ведущей является звёздочка меньшего размера. Надёжность конструкции определяет качество металла шестерен и прочность цепи. Простой комплект от велосипеда нагрузки может не выдержать, поэтому используются более прочные — мотоциклетные.
Ременные устройства в изготовлении наиболее простые. Они же являются самыми ненадёжными и слабыми. Большой крутящий момент не передаётся, так как ремни будут проскальзывать. Но уменьшается шоковая нагрузка на двигатель — конструкция более щадящая к приводному валу, сглаживаются рывки. Проскальзывание устраняется путём установки зубчатого ремня. В этом случае, нужно найти пару зубчатых шкивов, к примеру, от автомобильной системы ГРМ.
Комбинированная система. Устройство с цепной и шестерёнчатой передачей, может быть изготовлено в одном корпусе, хотя расчёты в этом случае более сложные. Зато есть возможность передать громадный крутящий момент при малой мощности мотора.
При выборе какой угодно конструкции не забывайте о следующих правилах:
- не допускайте перекосов между ведомой и ведущей частью;
- втулки нельзя применять, лишь подшипники.
Любое устройство, кроме ременного, нужно постоянно смазывать, поэтому, оно должно находиться в коробке. Герметичный корпус защитит от грязи и пыли, попадание которых неизбежно во время полевых работ. На валах устанавливаются сальники.
В качестве примера можно взять фабричные изделия для советской сельскохозяйственной техники. Цепная передача к смазке не столь чувствительна, но цепь нужно регулярно очищать и смазывать.
Доработка готовой конструкции
Примером нам послужит самодельный блок на базе двигателя мотоцикла «ИЖ». Используется «родная» коробка передач с возможностью переключения скоростей. Не хватает штатного передаточного числа, но маленькая звезда на выходном валу коробки передач с крупной звездой от ведущего колеса, обеспечивают уже хорошее снижение числа оборотов.
На вал, который установлен в подиум для подшипников, надета другая маленькая звёздочка, что при помощи второй цепи передаёт на колёса крутящий момент. На ведущую ось, в свою очередь, установлена звезда большого диаметра. В итоге получилась конструкция с 2-ступенчатым понижением оборотов и большим крутящим моментом.
Используя коробку передач от мотоцикла, можно подобрать необходимую скорость движения, почти не используя ручку газа. Практически всегда мотор работает на холостых оборотах, благодаря чему его ресурс продлевается.
Не менее популярен готовый редуктор от мотороллера «Муравей». Не требуется использовать колёсную платформу целиком, хватит установки на мост ваших катков. Применив коробку передач от выбранного двигателя, получите оптимальное соотношение скорости движения и мощности.
Преимущества и недостатки
Применение редукторов позволяет решить проблему низких скоростей и обеспечить функционирование генератора в номинальном режиме. При этом, все несколько сложнее, чем представляется поначалу, использование редукторов имеет немало достоинств и недостатков. Рассмотрим их внимательнее.
К достоинствам редукторов на ветроколесе можно отнести:
- возможность значительно увеличить скорость вращения генератора
- снижение зависимости комплекта от существующих метеорологических условий
- при необходимости можно изменить режим работы устройства, оптимальным образом подготовить его к работе с данным оборудованием и потоками ветра
Недостатками редукторов являются:
- падение мощности на валу, создающее проблемы при запуске генератора
- появляются сложности в преодолении сопротивления магнитов, залипаниях
- размеры устройства создают дополнительную преграду потоку ветра, появляется лишний шум
- возрастает нагрузка на мачту ветрогенератора
- обслуживание редуктора, расположенного на высоте, чрезвычайно сложно и опасно.
- возможность качественного ремонта без опускания мачты отсутствует
Можно заметить, что недостатков больше, чем преимуществ
По степени важности они не слишком велики, но в некоторых ситуациях непреодолимы. Например, если крыльчатка не позволяет развить большую мощность, то использование редуктора окончательно ослабит вал и не позволит ему запустить генератор
Решением вопроса становится изменение размеров ветроколеса, позволяющее получить достаточное осевое усилие.
Изготовление корпуса изделия
Наиболее важной деталью устройства специалисты считают его корпус. Станину нужно правильно спроектировать и собрать, потому что от нее зависит положение осей и рабочих валов, соосность отверстий для подшипников, расстояние между шестернями и ременными механизмами
В заводских условиях корпуса для понижающих редукторов делают способом литья из чугуна или сплавов алюминия. Самостоятельно сделать такую заготовку просто невозможно. По этой причине необходимо найти или переделать заводской корпус. А также его можно сварить из железного листа.
Некоторые домашние умельцы смогли найти выход простой из положения. Для того чтобы не заниматься расточными работами, необходимо полностью сваривать станину. Опорные подшипники будут устанавливаться в небольшие отрезки металлических труб. Их нужно выставить в рабочем положении, а потом хорошо закрепить крепежными материалами или сваркой.
Как сделать редуктор для мотоблока своими руками
Диагностика неисправностей коробки передач
Редукторы двух типов, которые называются: червячный, а так же цепной, имеют несколько небольших, но достаточно важных отличия. Они заключены в характеристиках, которые присущи двум типам, но работают редукторы с разными: КПД, угловой скоростью, количеством передач, а так же валов, отношением между передачами.
Редукторы для мотоблока какие они бывают
Когда у вас в наличии имеются мотоблоки, которые стоят относительно дёшево, на них зачастую установлены редуктора упрощённой сборки, не являющиеся разборными.
Срок эксплуатации в таком случае, значительно уменьшается. Исключаются какие-либо дополнительные возможности, среди которых: ремонт, и соответственно сборка, замена деталей, или разборка, для проверки состояния агрегата.
Это означает, что материал, из которого сделан сам редуктор, очень низкого качества. Большинство, представленных в сборке деталей не будут гильзованными. Схема редуктора позволит представить не только принцип его работы, но и определить сроки эксплуатации.
Дорогостоящие мотоблоки имеют редукторы с более сложной структурой, возможностью дальнейшей сборки-разборки. Техническое обслуживание вполне можно провести, исправив все неполадки в работе редуктора. Ремонт необходимо провести с целью продолжения срока службы эксплуатации
Важно заменить неисправности в деталях другими, более дорогими элементами. Смазка редуктора так же продлевает срок его использования. В большинстве случаев, редуктор служит преобразователем для скоростей
То есть угловая скорость, качественно и быстро переходит на низкую. Входной вал покажет высокую угловую скорость, на выходном уже будет низкая
В большинстве случаев, редуктор служит преобразователем для скоростей. То есть угловая скорость, качественно и быстро переходит на низкую. Входной вал покажет высокую угловую скорость, на выходном уже будет низкая.
Непредвиденные поломки предотвращаются постоянным и качественным техническим обслуживанием. При ступенчатом варьировании в скорости, редуктор называют, обычной коробкой передач. В случае, когда оно не работает по ступенчатой системе, он зовётся – вариатором.
Самодельный угловой редуктор для мотоблока
В принципе, редуктор не обладает слишком замысловатой структурой, его вполне реально собрать самому. Сначала выполните правильный расчёт в номинальной мощности (Pn);Pn=Ре(л.с.)хFS. Это позволит сделать выбор в пользу правильного угла, который нужно определить у конической шестерни. По такому принципу произойдёт подсчёт не только количества возможный оборотов за одну минуту, но и расчёт крутящего момента.
Сделанный своими руками редуктор нуждается в определении условий его работы. Среди них присутствуют радиальная нагрузка, или осевая которые имеются у валов, на их концах. Его работа будет оптимальной, если правильно подобрана температура, тип смазки.
После выполнения всех вышеперечисленных действий, можно перейти к сборке. Корпус можно выбрать заводской. Диаметр корпуса подскажет, каким будет корпус у подшипников для вала. В помощь штангенциркуль и хорошего качества сверло. Далее берём два подшипника под сам вал.
Фланец из стали важно установить на фронтальной части редуктора. Соответственно внутри: подшипник, обязательно фланцевый и шайба
Крепится фланец к самому генератору, с помощью винтов
Стальная шпонка, вместе с ведущей шестернёй и ведомым валом-шестерни должны выбираться заранее. К роторному генератору присоединяются все узлы, соединяющиеся с механизмом, являющимся передаточным. На нём есть шкив, обеспечивающий клиноременную передачу. Его следует закрепить на ведомый вал, с помощью гайки с пружинной шайбой.
Выбор параметров
Тип деятельности, для которого предназначена техника, определяет параметры будущей машины.
Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:
- Габариты. От них зависит маневренность и возможность работы на малых участках.
- Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
- Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
- Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.
Достоинства и недостатки
Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.
Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.
Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт
Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.
Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.
Червяки разделяются на типы по следующим признакам:
- по количеству заходов резьбы: однозаходные, многозаходные
- по направлению нарезки резьбы: правые, левые
- по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
- по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
- Зубчатые колёса разделяются на типы по следующим признакам:
- по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
- по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)
Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.
Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.
Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.
Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.
Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.
Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.
Самыми распространёнными являются одноступенчатые мотор-редукторы.
| Тип | Передаточное число | Частота вращения выходного вала об/мин | Номинальный крутящий момент на выходном валу Нм | |
| редуктор | мотор-редуктор | |||
| Ч-20 | МЧ-20 | 5 — 50 | 28 — 300 | 4 |
| Ч-25 | МЧ-25 | 6 | ||
| Ч-31,5 | МЧ-31,5 | 8 | ||
| 2Ч-40 | МЧ-40 | 5 — 80 | 9,37 — 300 | 28 — 37 |
| Ч-50 | МЧ-50 | 50 — 70 | ||
| 1Ч-63, 2Ч-63 | МЧ-63 | 5 — 80 | 7,5 — 300 | 95 — 135 |
| 1Ч-80, 2Ч-80, Ч-80 | МЧ-80 | 150 — 280 | ||
| Ч-100 | МЧ-100 | 315 — 570 | ||
| Ч-125 | МЧ-125 | 615 — 1000 | ||
| Ч-160 | МЧ-160 | 1100 — 1900 | ||
| Ч-200 | МЧ-200 | 1600 — 3100 | ||
| Ч-250 | МЧ-250 | 2700 — 5700 | ||
| Ч-320 | МЧ-320 | 4400 — 10000 | ||
| Ч-400 | МЧ-400 | 6500 — 19000 | ||
| Ч-500 | МЧ-500 | 8200 — 33000 | ||
| РЧН-180 | МРЧН-180 | 12,5 — 50 | 20 — 90 | 1300 — 1800 |
| РЧП-300 | МРЧП-300 | 16, 25, 50 | 20 — 40 | 4200 |

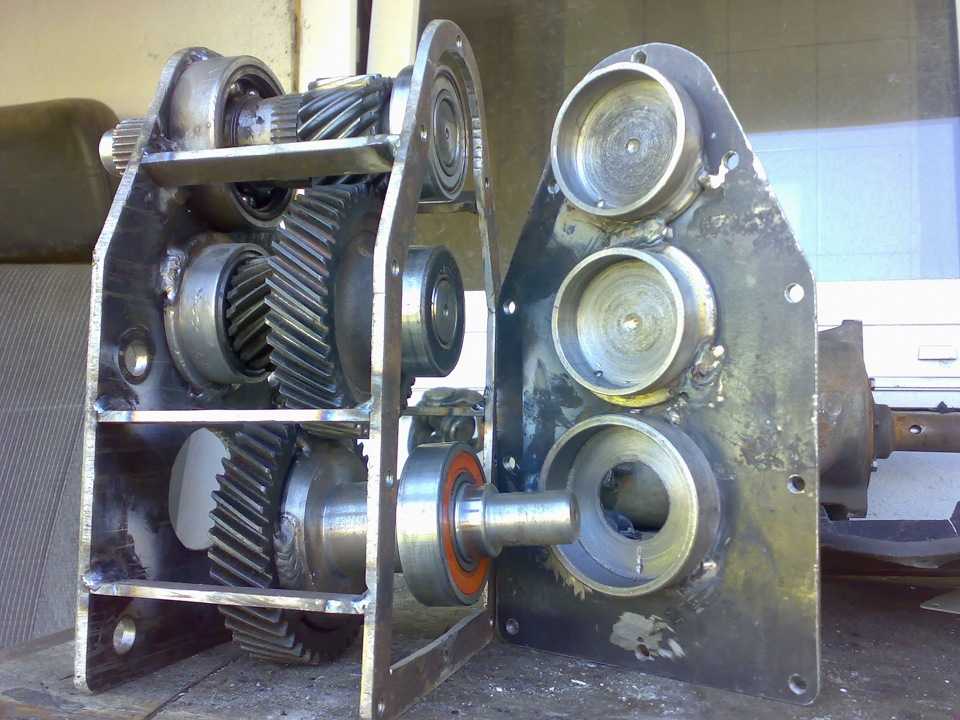

Как сделать понижающий редуктор
Одной из основных и ответственных деталей понижающего редуктора является его корпус. От того, насколько правильно он будет спроектирован и изготовлен, зависит взаимное положение осей и валов, зазоры между шестернями и соосность гнезд под опорные подшипники.В промышленных редукторах практически все корпуса изготавливаются методом литья из чугуна или алюминиевых сплавов, но в домашних условиях это сделать практически нереально. Поэтому лучше всего будет либо подобрать и доделать под свои нужды уже готовый корпус, либо сделать его сварным из листовой стали. Однако в таком случае нужно помнить, что во время сварки металл может «повести», и для сохранения соосности валов надо оставлять припуск на окончательную обработку посадочных мест под подшипники. Некоторые умельцы поступают по-другому – чтобы не мучаться с расточными работами они сваривают корпус полностью, а в качестве гнезд для подшипников используют отрезки трубы, которые выставляются в нужном положении и только потом окончательно закрепляются на месте болтами или сваркой. Для того, чтобы облегчить обслуживание редуктора, рекомендуется сделать верхнюю крышку корпуса съемной, а внизу него предусмотреть сливное отверстие для стока отработанного масла;
Валы и оси редуктора служат опорой для шестеренок. Как правило, в одноступенчатом редукторе применяют только валы с жестким креплением шестерен (посадка внатяг, на шпонку или шлицы). То есть обе шестеренки вращаются вместе со своими валами. Ось применяется тогда, когда нам нужно вставить в редуктор промежуточную шестеренку (например, чтобы обеспечить одинаковое направление вращения входного и выходного валов). Такая шестерня свободно вращается с минимальным зазором на своей оси, а от смещения вбок она фиксируется либо упорным буртиком и гайкой, либо стопорными разрезными шайбами. В качестве материала для валов рекомендуется использовать сталь10…45, которая обладает достаточной прочностью и хорошо поддается механической обработке;
Подшипники в редукторе служат опорами для валов и воспринимают нагрузки, которые возникают во время работы редуктора. От того, насколько правильно подобраны подшипники, зависит работоспособность и надежность редуктора в целом. Для самодельного редуктора лучше выбрать подшипники закрытого типа, которые смазываются консистентной смазкой и требуют минимум обслуживания. Тип подшипников зависит от вида воспринимаемой нагрузки. В случае использования прямозубых шестерен будет вполне достаточно обычных одно- или двухрядных шариковых подшипников. Если в редукторе есть косозубые шестерни или червячная передача, то на вал (и, соответственно, подшипники) передается осевая нагрузка. В таком случае придется предусмотреть роликовый или шариковый радиально-упорный подшипник;
Не менее важными деталями редуктора являются шестерни. Именно с помощью зубчатого зацепления мы изменяем частоту вращения выходного вала. Для изготовления шестерен требуется специальное металлорежущее оборудование, поэтому будет экономически целесообразно воспользоваться уже готовыми деталями со списанных агрегатов. Именно от геометрических размеров шестерен и их передаточного отношения будет зависеть межосевое расстояние между валами редуктора, а также компоновка его корпуса
Во время монтажа шестерен важно правильно выставить зазор между ним, так как от этого зависит нагрузочная способность и уровень шума во время работы редуктора. Для смазки шестерен хорошо подходит жидкое индустриальное масло марки И-20, которое заливается на такой уровень, чтобы покрыть зубья нижней шестерни. Остальные детали будут смазываться методом разбрызгивания масла по внутренней полости редуктора;
Остальные детали будут смазываться методом разбрызгивания масла по внутренней полости редуктора;
Сальниковые уплотнения валов нужны для того, чтобы исключить просачивание масла из редуктора наружу. Они устанавливаются на выходах валов и обычно закрепляются в подшипниковых крышках;
Предохранительная муфта. Для того, чтобы избежать аварийного разрушения деталей редуктора от чрезмерной нагрузки обычно применяют так называемую предохранительную муфту. Она может быть в виде срезаемого штифта, подпружиненных фрикционных дисков или сильфона и выбирается по месту;
Крышки подшипников. Эти детали значительно облегчают монтаж и обслуживание подшипниковых узлов и могут быть глухими или сквозными. Можно подобрать их из готовых деталей либо выточить на токарном станке.
Лебедка с ручным или электрическим приводом своими руками
В корпусе дрели уже находится планетарный редуктор примерно 3:1. Очень мощная машинка. Сделай сам – своими руками» — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях.
Сегодня в продаже встречаются разные виды устройств, но многими автовладельцами делается лебедка своими руками. Не обойтись при изготовлении лебедки без редуктора. Автомобилисты применяют самые необычные редукторы, например, механизм открывания дверей троллейбуса.
При выборе стартера предпочтение следует отдать моделям с планетарным редуктором. Каждый мастер разрабатывает и воплощает в жизнь свои разработки. Лебедка может быть изготовлена своими руками по следующей технологии. После установки барабана к его оси присоединяется редуктор. В верхней части редуктора устанавливается переходник, необходимый для монтажа стартера.
Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины.
Интересные самоделки из бензопилы своими руками может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку. Такой мопед из бензопилы оснащается редуктором с передаточным числом 18:1 и вариаторной передачей, что позволяет комфортно передвигаться на нем со скоростью обычного велосипеда.
Поскольку ледобур работает на низких оборотах, то для адаптации мотора бензопилы ее подключают к шнеку через понижающих червячный редуктор. Состоит она из рамы, двигателя с шестереночным редуктором, пульта управления, генератора и соединительных электрокабелей. Деталь2.JPGпомогите пожалуйста , вращается корпус дифференциала, который вращает два саттелита, один из которых передает вращение на двигатель, а второй сателлит соединен с червячным механизмом.
Если в редукторе есть косозубые шестерни или червячная передача, то на вал (и, соответственно, подшипники) передается осевая нагрузка. Иногда встречается и сдвцг стенок в двухступенчатом редукторе. Иногда купленный исправный редуктор, установленный на модели, вдруг отказывает, и попытка провернуть его вал рукой часто ни (с чему не приводит.
В настоящее время многие владельцы домашних мастерских оснащают их современным инструментом и оборудованием, которое обладая высокой эффективностью и простотой в использовании, существенно облегчает труд, повышает его производительность. Однако при этом все так же востребованными являются достаточно технически простые устройства, которые можно сделать своими руками в условиях домашних мастерских. Одним из них является понижающий редуктор.
Силовая установка
Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.
Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения
Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска
Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.
Более подробно о составных частях
Процесс сборки не так сложен, как подбор или производство необходимых для такого редуктора запасных частей.
Корпус устройства. В промышленности он изготавливается методом литья. Необходимые отверстия проделываются на высокоточном оборудовании, так как требуется добиться взаимно правильного расположения валов и соосности звезд. При его производстве необходимо сделать верхнюю крышку съемной. Это облегчит и упростит процесс его обслуживания во время эксплуатации;
Валы и оси редуктора. Они являются опорой для шестеренок и используются в том случае, если ими необходимо оснастить это устройство. Установка производится внатяг на шлицы или шпонку. Для их изготовления лучше использовать прочную сталь размером от 10 до 45 мм, которая хорошо поддается механической обработке;
Подшипники. Они используются как опоры для валов и противостоят нагрузкам, обеспечивают возможность вращательного движения. От правильности подбора этих элементов редуктора зависит его надежность, долговечность и работоспособность. Если производится установка прямозубчатых шестеренок, то достаточно будет установить обычные одно- или двухрядные шариковые подшипники. Если будет устанавливаться косозубый подшипник или червячная передача, то лучшим вариантом будет роликовый или упорно-радиальный шариковый подшипник. Лучше купить новые, чем использовать с разборки;
Шестеренки. Они обеспечивают изменение частоты вращения валов и естественно понижение передаточного числа. Для их производства используется специальное металлорежущее оборудование, которым не оснащаются домашние мастерские. От размера шестеренок зависят габариты и характеристики прочих входящий в этот агрегат деталей, расстояние между осями и валами
При установке важно правильно выставить зазор между ними. Для смазки шестеренок отлично подойдёт масло И-20
Его заливка производится по уровень нижней части шестеренок. Смазка прочих частей устройства производится путем разбрызгивания на них смазочной жидкости. Можно взять с разборки или купить новые;
Сальниковые уплотнители. Они не допускают просачивания масла из корпуса устройства. Устанавливаются в местах выхода валов на подшипниках под крышками. Покупаются;
Предохранительная муфта. Она предназначена для того, чтобы предотвратить разрушение устройства при возникновении чрезмерных нагрузок. Покупается;
Крышки подшипников. Они могут быть разными – глухими и сквозными. Предназначены для облегчения обслуживания и монтажа подшипников. Их можно выточить самостоятельно либо найти на разборке.
Что представляет собой редуктор
Это устройство представляет собой цепной или шестеренчатый механизм, расположенный между валом электрического двигателя или бензинового мотора и конечным узлом рабочего аппарата.
Главными техническими характеристиками понижающего редуктора для мотоблока можно считать такие значения:
- максимальная передаваемая мощность;
- коэффициент полезного действия;
- число ведомых и ведущих рабочих валов.
Это поможет регулировать и передавать вращение от одного изделия к другому. В станине расположены сквозные отверстия для подшипников, при помощи которых вращаются бортовые валы.
