Простой транзисторный усилитель класса а

Гормоны клубочковой зоны — регулировщики давления

В клубочковой зоне синтезируются минералокортикоиды двух видов: альдостерон и дезоксикортикостерон. Их задача – поддерживать давление в сосудистом русле за счет баланса ионов натрия и калия.

При падении АД минералокортикоиды уменьшают всасывание воды почками. В результате кровяное русло остаётся полнокровным, и давление повышается, оставаясь на нужном уровне.

При гиперфункции надпочечников концентрация этих гормональных соединений повышается. Они начинают сильнее удерживать воду в организме, приводя к отекам. Снижение их концентрации приводит к резким падениям давления, сопровождающимся обмороками и головными болями.

↑ О настройке и возможных проблемах

Несмотря на всю кажущуюся сложность схемы и множество деталей, при правильной сборке и применении заведомо исправных и рекомендованных для этой схемы компонентов, можно с большой долей вероятности отгородить себя от неприятных сюрпризов, которые могут возникнуть при сборке данного ПУ. Единственная часть всей этой схемы, которая нуждается в настройке – это собственно сама плата предусилителя. Нужно установить ток покоя, проверить уровень постоянки не выходе, и форму сигнала. Рекомендованный ток покоя для этого ПУ 20-22 мА, и рассчитывается он по падению напряжения на 15-ти омных резисторах R20, R21, R40, R42. Для тока 20-22 мА на этих резисторах должно падать 300-350 мВ (300:15=20, 350:15=22). Падение напряжения, а соответственно и ток можно регулировать в ту или иную сторону изменением номинала резисторов R9, R10, R30, R31 (в оригинале схемы 51 Ом). Большему току покоя соответствует большее сопротивление резистора и наоборот. В своем варианте, вместо постоянных резисторов 51 Ом, я впаял многооборотные подстроечные номиналом 100 Ом, что позволило без лишних усилий и с высокой точностью выставлять нужный ток покоя.Две неприятности, с которыми может столкнуться человек, решивший повторить данный предусилитель — это возбуд, и постоянка на выходе. Причем, как правило, первая проблема порождает вторую. Сначала нужно убедиться в наличии или отсутствии постоянной составляющей на выходе каждого буфера и каждого ОУ. Допускается небольшое количество постоянки, но именно небольшое, грубо говоря не более нескольких мВ. Если постоянки нет, я вас поздравляю! Если есть – ищем в чем причина, а причин не так уж и много. Это либо ошибка в монтаже, либо «не та» деталь, либо где-то есть возбуд. Первым делом нужно внимательно осмотреть плату на предмет непропая или наоборот – слипшихся дорожек, перепроверить все ли детали нужного номинала вы используете, и если все правильно остается третий вариант, т.е. возбуд. Для его поиска вам понадобится осциллограф. Сам я столкнулся с этой проблемой. Во всех четырех буферах была постоянка на выходе в размере 100-150 мВ. И причиной ее возникновения оказалась как раз-таки «не та» деталь. Дело в том, что вместо операционных усилителей OPA134 у меня были установлены NE5534, которые не совсем подходят для применения в этой схеме. Долго и безуспешно я боролся с этой проблемой, а проблема исчезла сама собой после замены ОУ на OPA134.

↑ Пассивный упрощенный регулятор тембра

На практике, пожалуй, большее распространение получила еще одна схема пассивного регулятора тембра, с упрощенным регулятором верхних частот (рис. 6) .

Рис. 6. Схема упрощенного пассивного мостового регулятора тембра

Расчет такого регулятора с помощью таблиц и номограмм предложен Л. Ривкиным . Я переложил методику Л. Ривкина на язык табличного процессора Microsoft Excel, позволившего обойтись без номограмм, не совсем удобных в использовании и снижающих оперативность расчетов. Скриншот листа таблицы Excel с примером расчета показан на рис. 7. Здесь действуют все соглашения, приведенные выше.

Рис. 7. Расчет упрощенного пассивного мостового регулятора тембраКонтрольный пример №2. Рассчитаем регулятор тембра с пределами регулировок ±17 дБ, R2=R5=47 кОм, fнр=30 Гц, fвр=18000 Гц. Получаем: R1=4,673 кОм, R3=470 Ом, R4=4,7 кОм, C1=0,114 мкФ, C2=1,133 мкФ, C3=1916 пФ, C4=0,019 мкФ. Выбираем из стандартного ряда Е24: R1=4,7 кОм, R3=470 Ом, R4=4,7 кОм, C1=0,1 мкФ, C2=1,0 мкФ, C3=2000 пФ, C4=0,022 мкФ.

Следует напомнить, что для обеспечения расчетной глубины регулировки тембра необходимо, чтобы сопротивление нагрузки регулятора тембра было намного больше его выходного сопротивления Rнрт≥(5…10)Rвыхрт≈(5…10)[R1R3/(R1+R3)+R4], а внутреннее сопротивление источника сигнала намного меньше входного сопротивления регулятора: Rвыхис≤(0,1…0,2)Rвхрт≈(0,1…0,2)(R1+R3).

↑ О настройке и возможных проблемах

Несмотря на всю кажущуюся сложность схемы и множество деталей, при правильной сборке и применении заведомо исправных и рекомендованных для этой схемы компонентов, можно с большой долей вероятности отгородить себя от неприятных сюрпризов, которые могут возникнуть при сборке данного ПУ. Единственная часть всей этой схемы, которая нуждается в настройке – это собственно сама плата предусилителя. Нужно установить ток покоя, проверить уровень постоянки не выходе, и форму сигнала. Рекомендованный ток покоя для этого ПУ 20-22 мА, и рассчитывается он по падению напряжения на 15-ти омных резисторах R20, R21, R40, R42. Для тока 20-22 мА на этих резисторах должно падать 300-350 мВ (300:15=20, 350:15=22). Падение напряжения, а соответственно и ток можно регулировать в ту или иную сторону изменением номинала резисторов R9, R10, R30, R31 (в оригинале схемы 51 Ом). Большему току покоя соответствует большее сопротивление резистора и наоборот. В своем варианте, вместо постоянных резисторов 51 Ом, я впаял многооборотные подстроечные номиналом 100 Ом, что позволило без лишних усилий и с высокой точностью выставлять нужный ток покоя.

Две неприятности

, с которыми может столкнуться человек, решивший повторить данный предусилитель — это возбуд, и постоянка на выходе. Причем, как правило, первая проблема порождает вторую. Сначала нужно убедиться в наличии или отсутствии постоянной составляющей на выходе каждого буфера и каждого ОУ. Допускается небольшое количество постоянки, но именно небольшое, грубо говоря не более нескольких мВ.

Если постоянки нет, я вас поздравляю! Если есть – ищем в чем причина, а причин не так уж и много. Это либо ошибка в монтаже, либо «не та» деталь, либо где-то есть возбуд. Первым делом нужно внимательно осмотреть плату на предмет непропая или наоборот – слипшихся дорожек, перепроверить все ли детали нужного номинала вы используете, и если все правильно остается третий вариант, т.е. возбуд. Для его поиска вам понадобится осциллограф.

Сам я столкнулся с этой проблемой. Во всех четырех буферах была постоянка на выходе в размере 100-150 мВ. И причиной ее возникновения оказалась как раз-таки «не та» деталь. Дело в том, что вместо операционных усилителей OPA134 у меня были установлены NE5534, которые не совсем подходят для применения в этой схеме. Долго и безуспешно я боролся с этой проблемой, а проблема исчезла сама собой после замены ОУ на OPA134.

Связанные материалы

Простой гибридный гитарный усилитель для начинающих… Противостояние приятного на слух звука лампового гитарного усилителя и массогабаритных… Рачев Д. Вопросы любительского высококачественного звуковоспроизведения…. Рачев Д. Вопросы любительского высококачественного звуковоспроизведения. — Л.: Энергоиздат, 1982. -… Проект УМЧЗ «Омега»: полный усилитель на TDA7295 с темброблоком и софтстартом… Наконец то решил собрать усилитель для себя – не спеша с душой и в корпусе. А то всё, что делал… Простой индикатор уровня сигнала на ОУ LM324 (8 СИД на канал)… Не люблю, когда передняя панель усилителя пустая, имеет лишь ручку громкости да тумблер питания. На… Ламповый усилитель из старого катушечного магнитофона SONY TC200… Хотел бы поделиться тем, как из старого катушечного магнитофона SONY TC200 74-го года я собрал… Предусилитель для гитарного комбика и самый дешевый комбик для дома… С завидным постоянством на форуме в той или иной интерпретации мелькает тема о том как сделать… Усилитель для наушников с параллельным повторителем по Солнцеву. Creative E-MU 0204 + изодинамики ТДС-5… К сожалению, встроенный телефонный усилитель USB-ЦАПа «Creative E-MU 0204» с трудом справляется с… История ремонта и модернизации «Радиотехника У-101-стерео»… Хочу рассказать о моей истории ремонта и модернизации усилителя «Радиотехника У-101-стерео». Вроде… Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 5… В этой части статьи речь пойдет: — о предварительном усилителе и его питании, — о питании модуля ФМ… TDA1524… Микросхема электронного регулятора громкости и тембра. Изначально проектировалась для Car Audio…. В поисках «поющего» QUAD 405-2. Наша версия… В статье описывается мой опыт клонирования легендарного УНЧ QUAD 405-2. Клон получился ближе к… Ищу схему усилителя УО1506 из установки ВРТУ 1000… Добрый день. Ищу какие либо данные или схему на усилительный блок / усилитель УО1506 из войсковой…

↑ Расчет пассивных мостовых регуляторов тембров

Наиболее распространенной является комбинированная схема регуляторов нижних и верхних частот. Как видно из аппроксимированной логарифмической амплитудно-частотной характеристики (АЧХ) регулятора тембра (рис. 3), в области средних частот f0≈1000 Гц передаточная функция остается неизменной, а на краях частотного диапазона ее можно регулировать в некоторых пределах.

Рис. 3. Амплитудно-частотные характеристики регуляторов нижних и верхних частот

Обычно величины подъема и спада и их частоты регулирования делают одинаковыми. На рис. 3 приняты следующие обозначения: fнр, fвр – соответственно, нижняя и верхняя частоты регулирования, fнп, fвп – нижняя и верхняя частоты перегиба АЧХ, f0 – частота раздела. Для того чтобы регуляторы нижних и верхних частот не влияли друг на друга, необходимо выполнение условий не перекрытия зон регулирования

fнп < f0 < fвп В практических схемах пассивных регуляторов тембра величины подъема и спада АЧХ составляют ±(8…20) дБ, нижняя частота регулирования равна fнр=(20…80) Гц, а верхняя частота регулирования fвр=(5…18) кГц. Недостатком пассивных корректоров тембра является большое собственное затухание, превышающее полный коэффициент регулирования – (16…40) дБ.

↑ Предварительный усилитель для «студенческого» УМЗЧ

Перейдем к построению предварительного усилителя для «студенческого» УМЗЧ. Принципиальная схема одного канала усилителя для УМЗЧ Питера Смита представлена на рис. 11. Входной сигнал подается непосредственно на пассивный регулятор тембра. Дело в том, что современные источники звука (персональный компьютер, ноутбук, проигрыватель компакт-дисков, DVD – проигрыватель) имеют малое выходное сопротивление и высокий уровень сигнала, достаточный для непосредственной работы с усилителем мощности (0,5…2 В эфф.). Фильтр R1 – R3, C2, C3 производит регулировку тембра в нижней частотной области, а R5, — R7, C4, C5 – в верхней. Буферный резистор R4 служит для уменьшения влияния фильтров друг на друга. Параметры элементов фильтров выбирают таким образом, чтобы примерно в среднем положении движков резисторов регуляторов тембра R2 и R6 АЧХ была горизонтальной; при этом коэффициент передачи регулятора тембра меньше единицы.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

↑ Монтаж и налаживание

Перед монтажом желательно провести входной контроль всех элементов. Я уже давно взял за правило попарно подбирать компоненты в каналах усилителя. Вот и для этой конструкции подобрал резисторы и конденсаторы с точностью до одного процента. Сделать это оказалось не так сложно: отбор происходил из 6 – 8 элементов каждого номинала. Наверняка такая точность подбора не нужна, но результатом проделанной работы стало практически идеальное совпадение АЧХ по каналам предварительного усилителя.

Все детали предварительного усилителя размещены на печатной плате размером 125х45 мм из одностороннего фольгированного стеклотекстолита толщиной 2 мм (рис. 13).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 13. Размещение деталей на печатной плате

Элементы, относящиеся к правому каналу предварительного усилителя, обозначены со штрихом. Такая же маркировка выполнена и в файле печатной платы (с расширением *.lay) – надпись появляется при подведении курсора к соответствующему элементу. Вначале на печатной плате устанавливают малогабаритные детали: проволочные перемычки, резисторы, конденсаторы, ферритовые «бусинки» и панельку для микросхемы. В последнюю очередь монтируют клеммники и переменные резисторы. После проверки монтажа включают питание и контролируют «ноль» на выходах операционного усилителя. Смещение составляет 2 – 4 мВ. При желании можно погонять устройство от синусоидального генератора и снять характеристики (рис. 14).

Рис. 14. Установка для снятия характеристик предварительного усилителя

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

• медный кабель 30-40 см;
• вход для адаптера;
• микросхема KA2209;
• вход для штекера;
• 4 конденсатора 100 мкФ.

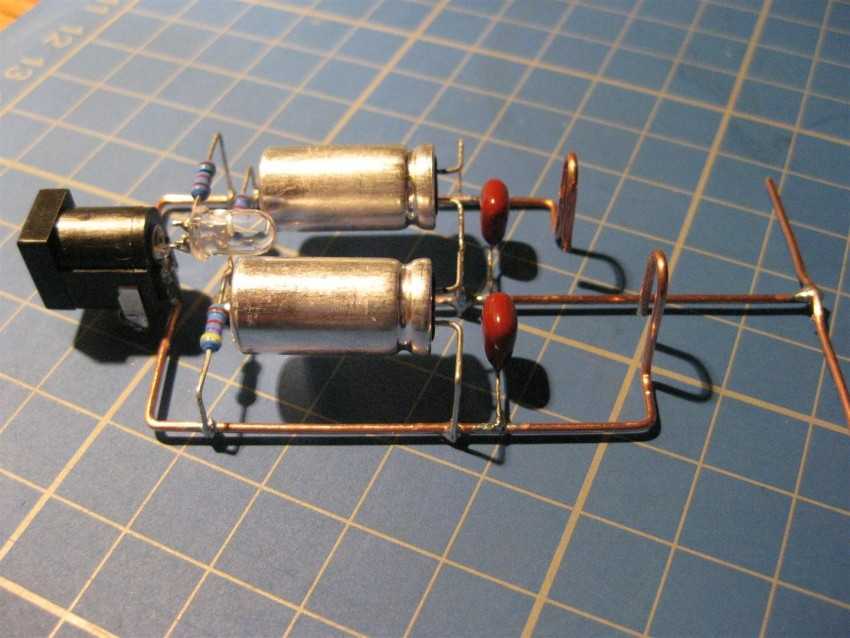

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

↑ Делаем «правильный» регулятор тембров

На практике могут быть использованы все приведенные выше схемы пассивных регуляторов тембра, что открывает простор для творчества. Для выбора «своего» регулятора тембра были проведены субъективные прослушивания, в ходе которых выяснилось, что регуляторы с небольшим (от ±6 до ±10 дБ) пределами регулирования практически не ухудшают качество звучания. Небольшой диапазон регулировок вполне достаточен для устранения мелких огрехов фонограмм и в то же время не допускает «накручивания» тембров, которым грешат многие любители. В итоге я выбрал схему темброблока с пределами регулирования ±8 дБ, показанную на рис. 10 со следующими значениями пассивных элементов: R1=15 кОм, R2=R6=50 кОм, R3=4,02 кОм, R4=5,1 кОм, R5=2,4 кОм, R7=2 кОм, C0=1 мкФ, C1=0,1 мкФ, C2=0,33 мкФ, C3=3300 пФ, C4=0,01 мкФ.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты:-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

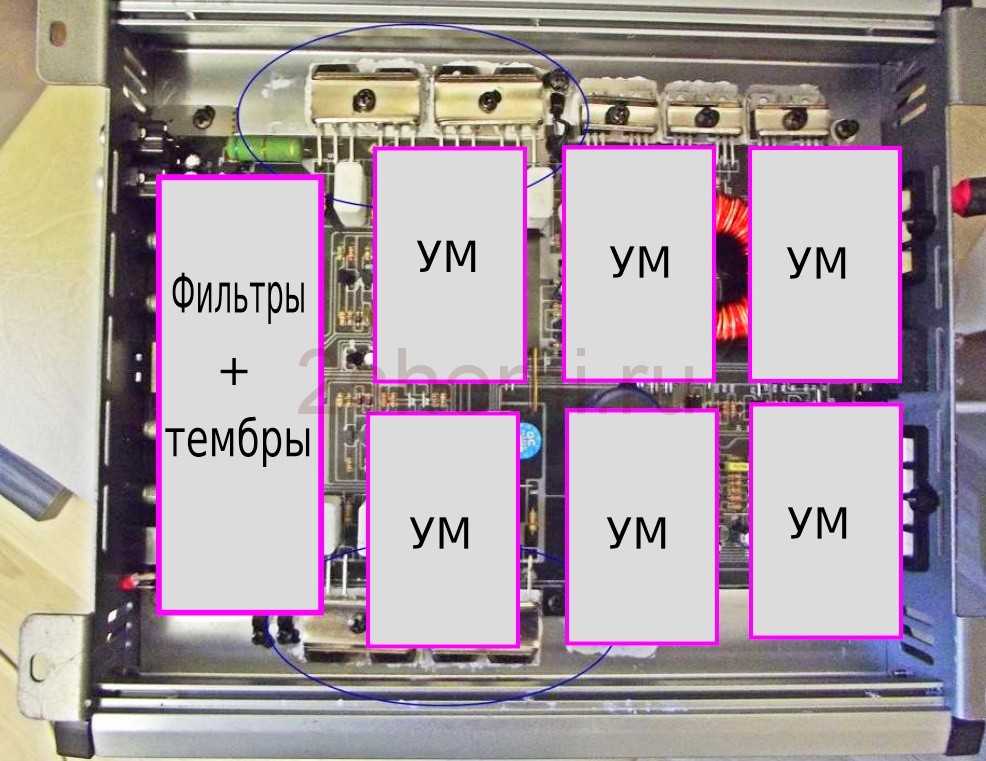

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

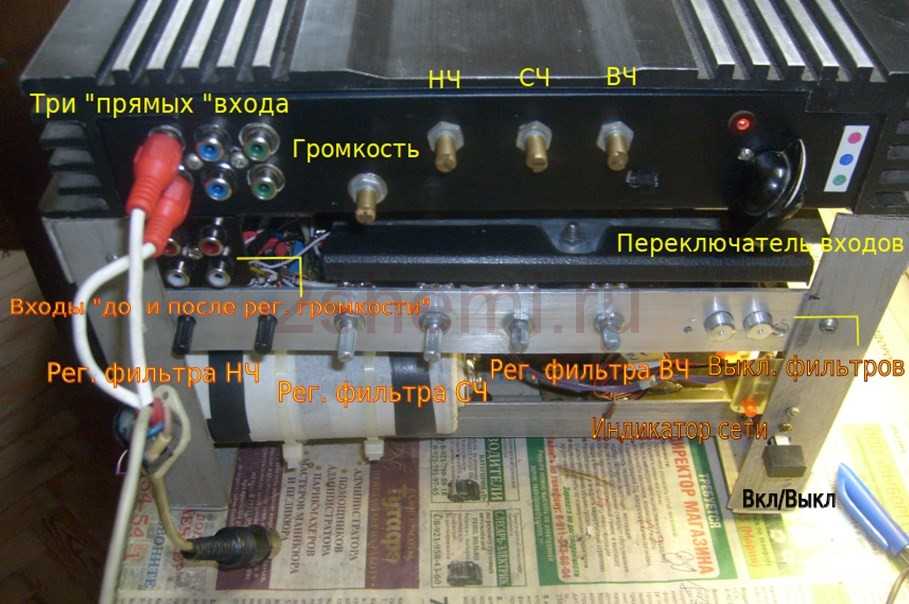

Вид (спереди) со всеми переключателями и регуляторами получился такой:

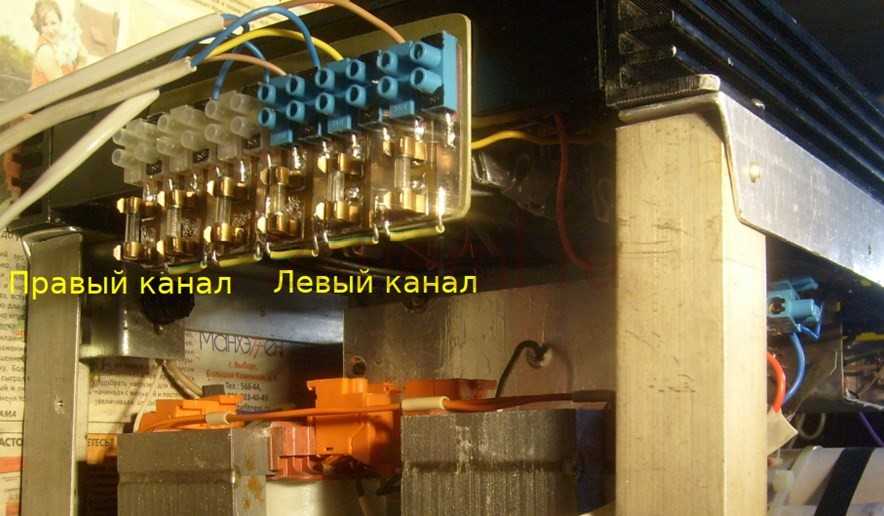

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта сайт
).

Выход на наушники

Если вы установили схему переключения усилителя для наушников (RLY6, RLY7 и соответствующие элементы) и собрали подходящий усилитель, подключите выход (CON6) ко входу усилителя для наушников с помощью двухжильного экранированного кабеля. Кроме того, контакты переключателя гнезда для наушников должны быть подключены к разъёму CON7.

Лучше использовать разъём с изолированными контактами переключателя, тогда все, что вам нужно сделать это подключить нормально замкнутые контакты одного из каналов.

Какого бы типа разъём вы не применили, важно: если штекер наушников не подключен, тогда контакты разъёма CON7 должны быть замкнуты. Иначе сигнала на выходе предварительного усилителя не будет!

Диагностика и лечение заболеваний коры надпочечников

При подозрении на нарушение надпочечниковой функции назначаются анализы на следующие гормональные показатели:

• 17- гидроксипрогестерон — исходное вещество для выработки гормона кортизола.
• Андростендион — половой гормон, вырабатываемый надпочечниками.
• Альдостерон, регулирующий обмен электролитов и обеспечивающий стабильное артериальное давление.
• Уровень глюкокортикоидов.

Пациентам также проводится:

• УЗИ надпочечников.
• Томография или рентген турецкого седла – области черепа, где находится гипофиз.
• Ультразвуковое обследование половых органов и щитовидной железы, деятельность которых связана с надпочечниками.
• Денситометрия, показывающая плотность костной ткани.

При гормональной недостаточности пациенту назначаются гормоносодержащие препараты, восполняющие недостаточность естественных гормональных соединений (гормонозаместительная терапия). При гиперфункции показана лучевая терапия, снижающая функцию надпочечников. В тяжелых случаях приходится удалять один из двух парных органов.

↑ Характеристики предварительного усилителя:

Напряжение питания, В=±15 Ток потребления, мА=8…10 Номинальное входное напряжение, В=0,775 Номинальное выходное напряжение, В=0,775 Полоса частот по уровню -0,5 дБ, Гц=25…100000 Диапазон регулировки тембра, дБ на частоте 40 Гц=±7 , на частоте 10 кГц=±7 Коэффициент гармоник при входном напряжении 1 В, % на частоте 1 кГц=0,0001 , на частоте 20 кГц=0,002 Отношение сигнал/шум (невзвешенное), дБ=89 Входное сопротивление, кОм=20 Выходное сопротивление источника сигнала, кОм, не более=1,8 Можно включить устройство с усилителем мощности и послушать музыку. Об этом в следующей части проекта.

Тестирование темброблока.

На картинке схема включения блока регуляторов при снятии Амплитудно-Частотных Характеристик (АЧХ).

Я использовал для снятия АЧХ программу «SpectraLAB», как в качестве Генератора Качающейся Частоты (ГКЧ), так и в качестве анализатора спектра.

Правда, пришлось запустить сразу две копии программы. ГКЧ на одном компьютере, а анализатор на другом.

При запуске генератора и анализатора на одном и том же компьютере, из-за малого затухания между входами и выходами моей встроенной аудио карты, погрешность измерения была неприемлемой.

На графике АЧХ блока регуляторов при включённой тонкомпенсации и среднем положении регуляторов ВЧ и НЧ.

АЧХ темброблока, снятая при максимальном подъёме (верхняя кривая) и максимальном завале (нижнаяя кривая) ВЧ и НЧ.

Цифровой регулятор громкости на BA3520

Операционные усилители (ОУ) внутри — обычные, с той лишь разницей, что некоторые резисторы обратной связи уже установлены в микросхеме. Выходной ток предварительных усилителей — несколько миллиампер, выходных — около сотни миллиампер. На рисунках указаны рекомендуемые схемы включения, но, в принципе, ОУ можно включать по любой стандартной схеме, за исключением, разве что, дифференциальной.

Если слишком большое усиление не требуется, предваритепьные уси- лители можно не использовать, подав входной сигнал непосредственно на выходные усилители (их коэффициент усиления при максимальной громкости — около 7). При этом входы предварительных усилителей желательно соединить с выходом REF микросхемы. Если использовать эти микросхемы для замены переменного резистора, сигнал на входы лучше подавать через резисторы сопротивлением около 100 кОм (для компенсации усиления выходных усилителей), как показано на рис.За.

И вообще, во всех схемах с использованием ВА3520 сигнал на входы оконечных усилителей лучше подавать через резисторы сопротивлением не менее 10 кОм. Это значительно уменьшает шумы на выходе (микросхема “не любит” слишком низкоомные источники сигнала), но выход предварительного усилителя микросхемы можно соединять со входом оконечного непосредственно. К ТА8119 это тоже относится, хотя выражено гораздо слабее.

Для более плавной регулировки громкости в микросхеме ТА8119Р и ВА3520, а также для устранения “шороха” при вращении движка переменного резистора, между движком и общим проводом рекомендуется включить конденсатор емкостью 1…10 мкФ (“+” к движку). При “частичной неисправности” переменного резистора (перегорела или истерлась дорожка возле одного из крайних выводов) можно “выкрутиться”, несколько усложнив схему.

Переменный регулятор громкости на резисторе, транзисторе, микросхеме

Если перегорел контакт, к которому подводится движок резистора для установки минимальной громкости, используется схема на рис.36 или рис.Зв. Здесь резисторы R1 и R2 образуют делитель напряжения. Но следует отметить, что напряжение в средней точке такого делителя никогда не уменьшится до нуля: при указанных номиналах резисторов оно превышает 0,3 В. т.е. “нулевая” громкость недостижима.

Для устранения этого недостатка в схему добавлен повторитель на транзисторе VT1. При таком напряжении он все еще закрыт (порог открывания — около 0.6 В). В схеме на рис.3б достичь максимальной громкости также невозможно из-за упомянутого выше падения напряжения на транзисторе (около 0,6 В). Поэтому лучше использовать схему, изображенную на рис.3в.

Источник питания (+5 В) должен быть стабилизированным — иначе громкость будет “плавать”. При настройке этой схемы, возможно, понадобится подобрать сопротивления R3 и R4 для получения максимальной громкости. Если же перегорел “верхний” вывод переменного резистора, схема для его “лечения” становится еще проще (рис.Зг). Источник питания тоже должен быть стабилизированным.

Но если переменный резистор “восстановлению не подлежит”, единственный выход — использование цифровых регуляторов. В принципе, такие регуляторы можно построить и на обычной цифровой логике, пропуская звуковой сигнал через микросхему цифро-аналогового преобразователя (ЦАП). Подобные схемы неоднократно публиковались в отечественной литературе начала 90-х годов, но дешевле и удобней воспользоваться специализированной микросхемой, например, КА2250 (Samsung) или ТС9153 (Toshiba).

↑ О расположении и соединении

Из-за того, что имеющийся корпус был не очень большого размера, пришлось рисовать все платы заново, чтобы хоть на пару сантиметров сделать их компактнее. Размещение плат в корпусе получилось очень плотным, но к счастью все вместилось. Все – это плата предусилителя, регулятора тембра, сдвоенная плата блока управления и индикации, USB звуковая карта, трансформатор блока питания и плата выпрямителей-стабилизаторов, и две маленькие платы селектора входов и регулятора громкости и ВЧ. Все общие провода соединил в одной точке, на плате регулятора громкости и высоких частот. Это избавило от пугающей меня проблемы гула и фона, которые возможны при неправильно разведенной земле. Опять же из-за стесненных условий, плату управления и индикации пришлось сделать составной, состоящей из одной большой и одной маленькой платы. Соединяются они между собой через штырьковый разъем. Все платы крепил к шасси корпуса через вот такие пластиковые изолирующие проставки. Это позволило полностью изолировать платы от контакта, как с металлическим корпусом, так и друг от друга, в местах, где этого не нужно.

Обертоны

Понятие тембра тесно связано с понятием высоты звука. Дело в том, что звуковые колебания, как правило, бывают сложными.

Например, если мы взяли на скрипке ноту «ля» первой октавы (частота 440 Гц), то в колебаниях этой струны будут присутствовать также кратные частоты 880, 1320, 1760, 2200 Гц и т.д.

При этом амплитуды этих частот (обертонов) могут быть различными, т.е. обертоны будут иметь различную громкость.

Немецкий физик Георг Ом впервые высказал мысль, что простое слуховое ощущение вызывается простым синусоидальным колебанием (такое колебание также называется гармоническим, важно не путать гармонические колебания, т.е. те, которые описываются функциями y=sin x и т.п., и гармонические обертоны, которые также являются гармоническими колебаниями, но их частоты еще и кратны частоте основного тона). Как только форма колебания усложняется, появляются обертоны — возникает впечатление окраски звука или его тембра. . Пример возникновения сложного колебания путем сложения двух простых (гармонических) колебаний.
Синим цветом обозначено основное гармоническое колебание, розовым — колебание в два раза большей частоты (обертон или первая гармоника), а зеленым — результирующее сложное (негармоническое) колебание

Пример возникновения сложного колебания путем сложения двух простых (гармонических) колебаний.
Синим цветом обозначено основное гармоническое колебание, розовым — колебание в два раза большей частоты (обертон или первая гармоника), а зеленым — результирующее сложное (негармоническое) колебание.

Ому удалось установить, что ухо воспринимает отдельные гармонические составляющие звука, и эти составляющие вызывают раздельные ощущения. При определенной тренировке можно даже мысленно разделить сложное периодическое колебание и определить, какие гармоники присутствуют в звуке .

Таким образом, человеческий слух способен воспринимать сложную форму звуковых колебаний как окраску или тембр.


Внутренние источники шума

Шум, появляющийся на выходе усилителя, обычно измеряется в виде напряжения. Однако он генерируется как источниками напряжения, так и источниками тока. Все внутренние шумы обычно приводятся к входу, то есть для них используется модель с некоррелированными, или независимыми, генераторами случайного шума, подключенными последовательно или параллельно к входам идеального нешумящего усилителя (рис. 1).

Рис. 1. Шумовая модель операционного усилителя

Эти источники шума считаются случайными и/или имеющими гауссово распределение, и это важно учитывать при их суммировании. Если один и тот же шум появляется в двух или более точках схемы (имеется в виду схема подавления входного тока смещения), то эти два источника шума являются коррелированными и коэффициент корреляции необходимо учитывать при анализе шума

Поскольку обычно шумы коррелированных источников составляют менее 10 или 15%, то ими чаще всего можно пренебречь, поэтому дальнейший анализ коррелированного шума в данной статье ограничен

Если один и тот же шум появляется в двух или более точках схемы (имеется в виду схема подавления входного тока смещения), то эти два источника шума являются коррелированными и коэффициент корреляции необходимо учитывать при анализе шума. Поскольку обычно шумы коррелированных источников составляют менее 10 или 15%, то ими чаще всего можно пренебречь, поэтому дальнейший анализ коррелированного шума в данной статье ограничен.

Внутренний шум усилителя можно разделить на четыре категории:

• приведенное к входу шумовое напряжение;
• приведенный к входу шумовой ток;
• фликкер-шум;
• попкорн-шум (низкочастотные скачкообразные изменения сигнала).

Наиболее распространенные параметры, используемые для анализа шума усилителя, — это приведенное к входу шумовое напряжение и приведенный к входу шумовой ток. Их часто описывают через приведенную к входу спектральную плотность шума или среднеквадратический шум в полосе Df = 1 Гц, как правило, в единицах пА√Гц (для шумового тока) или нВ√Гц (для шумового напряжения). Деление на возникает вследствие того, что мощность шума пропорциональна ширине полосы, а шумовое напряжение и плотность шумового тока пропорциональны корню из ширины полосы (выражения (1) и (2)).

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств

Достаточно соблюсти несколько правил:

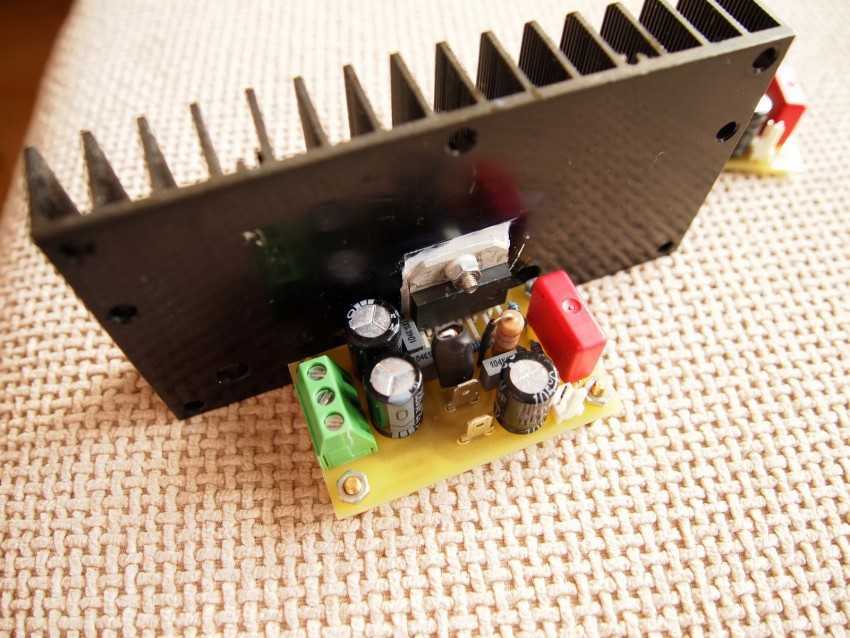

• Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
• Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
• Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

↑ Файлы

Печатки в архиве, но сразу хочу предупредить насчет печатки блока управления. Хоть и все детали пронумерованы, советую сверяться со схемой, т.к и схема и печатка неоднократно изменялись и вполне возможно, что где-то я чего-то недосмотрел.▼ predFull.7z  18/01/14 ️ 373,79 Kb ⇣ 98Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.Уже более 10 лет наш журнал существует только на мои средства. Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!Пожертвовать на журнал Датагор и др. способы получения доступа

— Спасибо за внимание! Игорь Котов, учредитель журнала «Датагор»

Двухполосный регулятор тембра на ОУ

На рисунке 2 представлен пример схемы двухполосного регулятора тембра НЧ и ВЧ
для УНЧ на операционном усилителе (ОУ). Данной электронной схеме предшествует каскад на ОУ. Это обеспечивает низкое выходное сопротивление предшествующего каскада и нормальную работу данного регулятора.

Для повышения устойчивости работы схемы (на ВЧ) целесообразно зашунтировать выводы питания ОУ конденсаторами 0.1 мкФ, например, типа КМ6. Конденсаторы подключаются максимально близко к ОУ.

Рис. 2. Схема двухполосного регулятора тембра (НЧ, ВЧ) на ОУ.

Элементы для схемы на рисунке 2:

• R1=11к, R2=100к(НЧ), R3=11к, R4=11К, R5=3.6к, R6=500к(ВЧ), R7=3.6к, R8=750;
• С1=0.05мкФ, С2=0.05мкФ, СЗ=0.005мкФ, С4=0.1 мкФ-0.47мкФ, С5=0.1 мкФ-0.47мкФ;
• ОУ — 140УД12, 140УД20, 140УД8 или любые другие ОУ в типовом включении и желательно с внутренней коррекцией;

Как происходит регуляция работы надпочечников

Регуляция работы этих органов происходит по принципу обратной связи: снижение в крови гормонального уровня передаётся на гипоталамус, который начинает вырабатывать ортикотропин-рилизинг-гормон (КРГ). Это вещество воздействует на гипофиз, который выделяет аденокортикотропный гормон (АКТГ), подстегивающий работу надпочечников.

Так работает механизм саморегуляции, позволяющий избегать гормональной гипо- и гиперфункции. Если в системе происходит сбой, развивается недостаточность или избыток гормонов. Причины этого явления до сих пор неизвестны, но есть сведения, что такая ситуация провоцируется:

• Тяжелыми инфекционными заболеваниями.
• Травмами области почек и головного мозга.
• Перенесенными инсультами с кровоизлияниями в область гипофиза и гипоталамуса.
• Тяжелыми родами.
• Ревматическим и туберкулезным поражением почек, затронувшим надпочечники.
• Болезнями головного мозга.

Печатная плата.

Данная Печатная Плата (ПП) была сконструирована исходя из имеющихся в наличии потенциометров СП4-1 и выбранного корпуса. При этом ПП крепится не к корпусу УНЧ, а к токоведущим контактам потенциометров, что устраняет необходимость использования соединительного кабеля между регуляторами и ПП.

Отмеченные стрелками отверстия проходят через центры валов потенциометров и могут использоваться для разметки соответствующих отверстий в корпусе усилителя.

Площадь некоторых дорожек ПП была увеличена для повышения надёжности крепления ПП к ножкам потенциометров. Площадь сплошных заливок была видоизменена для получения приемлемого качества при использовании изношенного принтерного картриджа. Подробно об этот технологии можно почитать здесь.

А это уже готовая печатная плата, изготовленная по описанной здесь технологии. Для соединения ПП с другими блоками, в соответствующие отверстия ПП заклёпаны медные штырьки.
