Схемы самодельного зарядного устройства с регулировкой тока и напряжения

Рекомендации

1. Чтобы не допустить ускоренного разряда, следует правильно использовать АКБ. Перед тем, как заглушить двигатель, выключите все световые приборы и музыку, а также другие потребители тока. Дайте двигателю поработать еще несколько минут, чтобы он мог восполнить заряд батареи.
2. Чтобы правильно все сделать, не вздумайте перезаряжать АКБ, ни к чему хорошему это не приведет.
3. Применяйте только ЗУ хорошей сборки от надежных производителей. Сегодня можно изготовить ЗУ своими силами, можете применять их только в том случае, если вы уверены в их работоспособности.
4. Плюс всегда подсоединяется к плюсу, минус — к минусу.
5. Батарею всегда необходимо подзаряжать в проветриваемой комнате или в гараже.
6. Сначала кабеля ЗУ соединяются с батареей и только потом зарядка включается в сеть.

Разрядное устройство на ОУ с автоматическим отключением АКБ

В интернете немало перечитал статей про примитивные разрядные устройства, где в качестве нагрузки используются переключатели и наборы ламп разной мощности, где необходимо следить за напряжением разряжаемого АКБ. Меня это очень сильно не устроило и захотелось собрать что то свое. Схема должна регулировать нагрузку 0-5А и автоматически отключаться при напряжении АКБ 10.8В

На вооружении был регулятор мощности на ШИМ, но почему то больше хотелось проверенные операционики, работающие в устройстве защиты аккумулятора от глубокого разряда. Осталось только привинтить регулятор тока:-)

Источник опорного напряжения 2.5В собран на TL431. 2.5В потому что сэкономил резистор в делителе управляющей ноги TL431 На 1-ом ОУ собрана схема управления автоматическим отключением при падении напряжения до 10,8В. Простенький регулятор тока собранный на 2-ом ОУ, на выходе стоит мощный полевой транзистор IRFZ44 управляющий мощной нагрузкой до 5А. Ток нагрузки выставляется потенциометром R9

Настройка разрядного устройства Настройка минимальна. Временно вместо АКБ подключаем блок питания 10,8В и закорачиваем контакты S1. С помощью R2 ловим момент когда реле отключается и убираем перемычку S1 Максимальный ток можно изменить резистором R11. R11=0.25В/Iнаг, где Iнаг максимальный ток в Амперах. Если планируется нагрузка >5А, можно запараллелить управляющие транзисторы как показано на схеме

Как работает схема разрядного устройства Подключаем разряжаемый АКБ Ток с помощью R9 выставляем на ноль, для того что бы уменьшить искрение контактов на реле S1 во время подключения нагрузки Нажимаем кнопку Пуск и выставляем желаемый ток нагрузки. Когда напряжение упадет до 10,8В, реле разомкнет контакты. Если надо аварийное отключение разрядки, нажимаем кнопку Стоп

Если реле взять двух позиционное, то схему можно включить в зарядное устройство, что еще немного автоматизирует процес заряда-разряда. Рассмотрим на схеме включение

Вы подключили АКБ к клемам и сразу пошла зарядка, но если нажать на кнопку «Пуск» реле переключит с зарядки на разрядку, а когда АКБ окончательно разрядится, схема обратно подключит АКБ к зарядке и полностью зарядит его

На примере в схеме установлена лампа 80Вт 12В. Если изменить обвязку как на схеме, то вместо лампы можно включать практически любую нагрузку, что превращает разрядное устройство в Регулятор тока с автоматическим отключением нагрузки

Регулятор тока с автоматическим отключением АКБ

Скачать печатную плату Пароль от архива jhg561bvlkm556

Вот такое полезное универсальное устройство я придумал. Для безопасной, качественной и надежной зарядки любых типов аккумуляторов, рекомендую универсальное зарядное устройство

Что бы не пропустить последние обновления в мастерской, подписывайтесь на обновления в Вконтакте или Одноклассниках, так же можно подписаться на обновления по электронной почте в колонке справа

Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства. Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена

Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.

Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20А\ч, АКБ 9А\ч зарядит за 7 часов, 20А\ч — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна

Зарядное устройство для самых разнообразных типов аккумуляторов 12-24В с током до 10А и пиковым током 12А. Умеет заряжать Гелиевые АКБ и СА\СА. Технология зарядки как и у предыдущего в три этапа. Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном. На панеле есть ЖК индикатор указывающий напряжение, ток заряда и процент зарядки.

Хороший прибор если вам надо заряжать все возможные типы АКБ любых емкостей, аж до 150А\ч

Цена на это чудо 1 625 рублей, доставка бесплатна. На момент написания этих строк количество заказов 23, оценка 4,7 из 5. При заказе не забудьте указать Евровилку

Если какой то товар стал недоступен, пожалуйста напишите в комментарий внизу страницы. С ув. Admin-чек

SemarglUA › Блог › Зарядка для акб своими руками — простейшая схема, часть 2.

Продолжаем тему www.drive2.ru/b/2181752/, с описанием пошагово изготовление нашей зарядки. Шаг 4: «выпрямительная» схема. Мы ранее с катушкой, корпусом и охлаждением уже определились, но дело в том что катушка или трансформатор выдает переменный ток, для его преобразования в постоянный нужна схема диодного «моста» или готовый диодный мост который выдерживают от 30А и выше.

У меня нашлось Д243, мне как раз подходит.

Далее с помощью наших друзей,

режем любой алюминиевый профиль для изготовления радиаторов охлаждения.

Соединяем элементы между собой по схеме,

Для соблюдения полярности и облегчения сборки на каждом диоде есть метка (рисунок), по которому можно ориентироваться. У меня получилось так, уже пометил черным и красным где на выходе должна полярность, плюс красным и минус черным.

Теперь все эти элементы размещаем в корпус, соблюдая расстояние, и согласно схеме подключаем к трансформатору (катушке).

Фактически это уже готовый простейший блок питания без защит. В нем присутствует система охлаждения что предохранит наш блок и детали от перегрева. Но в нем нету защиты от короткого замыкания и работу с ним нужно контролировать отдельным измерительным прибором.

Шаг 5: Простейшая схема самого доступного зарядного устройства.

Для создания нам понадобится любой простейший блок питания от 15V и выше. Подойдут также блоки питания к ноутбука и бытовой техники. Так как мы уже изготовили такой блок, рассмотрим схемы подключения к автомобильному АКБ для зарядки. Самая распространенная.

Как видно дополнительный элемент цепочки это автомобильная лампочка на 12В либо несколько штук.

Можно сказать лампочка будет индикатором работы, зарядки, и небольшая защита блоков питания от выхода из строя. Так как автомобильные АКБ по сути имеют низкуй плотность и блоки питания которые не предназначены для этого могут попросту выйти из строя. Также если вдруг попадется АКБ с замкнутыми банками про что будет сигнализировать очень яркое свечение.

Согласно этой схеме к нашему блоку я подключил акб через эти лампочки,

По этой схеме такая зарядка которую я собрал выдает до 3 Ампер.

При до зарядке спокойно дает 1 Ампер, что благоприятно воздействует на АКБ, при этом неплохо заряжает на низких токах.

При зарядке АКБ нужно выкрутить заглушки на банках на АКБ.

Минус такой схемы что процесс зарядки надо контролировать отдельным измерительным прибором чтобы на АКБ не было перезарядки, то есть при достижении на клеммах до

14.4В либо закипания в банках нужно всё отключить.

В следующей темах рассмотрим простейшие схемы регулировок тока — изготовим свою, рассмотрим как подключать измерительные приборы вольтметр амперметр. Можно сказать немного усложним конструкцию которую сможет изготовить каждый не имея опыта по радиоэлектронике.

Ну как то так всем мира и добра, добавляйте комментарии если есть что подсказать или поучаствовать, я не откажусь :).

Комментарии 13

так лампочка на себя берет как минимум 2 ампера

У меня автоматический Орион живет своей жизнью. То заряжает, то нет. Непонятно от чего зависит. Довести до кипения — можно не мечтать. Хоть неделю держи. Думаю собрать что ли, БП от компов куча валяется.

Привет! Переменные резисторы на сколько Ом взял?

Источник

Переделка БП АТХ под зарядное устройство

Схема электрическая доработки стандартного ATX

В схеме управления лучше использовать прецизионные резисторы, как указано в описании. При использовании подстроечников параметры не стабильные. проверено на собственном опыте. При тестировании данного ЗУ проводил полный цикл разрядки и зарядки АКБ (разряд до 10,8В и заряд в режиме тренировки, потребовалось около суток). Нагревание ATX БП компьютера не более 60 градусов, а модуля МК еще меньще.

Проблем в настройке не было, запустилось сразу, только нужна подстройка под максимально точные показания. После демострации работы другу-автолюбителю этого зарядного автомата, сразу заявка поступила на изготовление еще одного экземпляра. Автор схемы — Slon, сборка и тестирование — sterc.

Обсудить статью АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО АВТОМОБИЛЬНОЕ

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

Таблица оценки состояния аккумулятора.

Все ЗУ выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Сколько нужно предохранителей для самодельного зарядного устройства в автомобиль?Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Как правильно заряжать

Существуют правила, благодаря которым можно существенно продлить срок службы аккумуляторов литий-ионного типа.

Правило первое: нельзя допускать полной разрядки, благодаря этому можно увеличить количество циклов, при которых происходит зарядка и разрядка. Заряжая батарею на 20%, можно значительно продлить ее срок эксплуатации, как минимум вдвое. В качестве примера приведем таблицу зависимости циклов подзарядки, в зависимости от глубины разряда аккумулятора.

Заряд (уровень)	Количество циклов
батарея разряжена	500
батарея разряжена наполовину	1500
глубина разряда 25 %	2500
потеря разряда 10%	4700

Правило второе: с периодичностью один раз в три месяца требуется производить полный цикл (то есть полностью разряжать и заряжать), благодаря этому процесс «старения» батарей существенно замедляется.

Правило третье: нельзя хранить аккумулятор литий-ионного типа полностью разряженным, желательно, чтобы батарея была заряжена на 30-50%, в противном случае восстановление его емкости не представляется возможным.

Правило четвертое: для зарядки батареи пользуйтесь оригинальным зарядным устройством, которое шло в комплекте от производителя, этого требует разница исполнения защитной схемы аккумулятора. То есть, например, батареи HTC, En-El, Sanyo, IRC, ICR, Lir, Mah, Pocket, ID-Security и т.д. нежелательно заряжать устройством для аккумуляторов Samsung.

Правило пятое: нельзя допускать перегрева аккумулятора, эксплуатировать литий-ионное устройство можно при температуре окружающего воздуха в пределах от -40 до 50 °C. При нарушенном температурном режиме восстановить батарею или произвести ее ремонт не представляется возможным, потребуется только ее замена.

Отдельно необходимо подчеркнуть, что аккумуляторные батареи известных брендов значительно превосходят по характеристикам аналоги неизвестных производителей. Можете не сомневаться, что батареи DMW-BCG, VPG-BPS, SAFT, а также оригинальные модели, например, BL-5C, BP-4L (Nokia), D-Li8, NB-10L (Canon), NP-BG1 (Sony) или LP243454-PCB-LD будут однозначно лучше китайских аналогов.

Самодельная зарядка для АКБ

Существует много схем автомобильных зарядных устройств. Для реализации большинства подойдут детали, трансформаторы, выпаянные из старой радиоаппаратуры, блоки питания компьютеров.

Зарядка с плавной регулировкой тока

Схема немного сложнее, но все детали доступны. Прибором заряжают 12-вольтовые АКБ, емкость которых — до 120 А∙ч. Вид зарядного тока — импульсный, используется тиристор. Регулятором плавно изменяют величину зарядного тока, но одновременно предусмотрен ступенчатый переключатель. Контролируют режим при помощи стрелочного амперметра на 30 А.

Самодельный резистор R1 нужен для ограничения тока. Для его изготовления подойдет медный или нихромовый провод диаметром 0,8 мм. Нужна будет небольшая индикаторная лампа Е1, рассчитанная на 24-36 В.

Выходное напряжение на понижающем трансформаторе 16-18 В, ток — 15 А. Ищут прибор с такими характеристиками или делают своими руками из подходящего устройства мощностью 300 Вт. Оставляют только первичную обмотку, вторичную из 42 витков наматывают проводом с изоляцией, сечение 6 мм².

Для схемы нужен тиристор КУ202 с буквенным индексом В-Н. Для охлаждения используют радиатор, площадь рассеивания которого от 200 см². А также понадобится диод VD1 любого типа с характеристиками обратного напряжения 20 В, тока — 200 мА.

Настраивают устройство калибровкой амперметра, подключив в качестве контрольного заведомо исправный. Для нагрузки вместо АКБ подключают автомобильные лампочки, общая мощность которых составляет 250 Вт.

Зарядка из компьютерного блока питания

Из старого блока питания ПК с контроллером TL 494 получается зарядное устройство с хорошими характеристиками. У него регулируемое напряжение и возможность подстройки тока до 10 А.

В демонтированный из компьютера БП вносят согласно схеме некоторые изменения:

1. На шинах питания откусывают все провода, оставив только желтые и черные.
2. Проводники одного цвета соединяют между собой. Жгут из черных — это минусовый контакт ЗУ, из желтых — плюсовой.
3. Печатные дорожки к ножкам 1, 14, 15, 16 микросхемы перерезают.
4. Для регулировки напряжения устанавливают переменный резистор 10 кОм, зарядного тока — 4,4 кОм.

Собирают способом навесного монтажа, используют провода с минимальным сечением 4 мм². Устанавливают вольтметр, амперметр, подключают провода с зажимами.

Расположенный внизу схемы резистор на 0,1 Ом мощностью 10 Вт и больше делают из меди или нихрома: подбирают нужную длину провода, замеряя сопротивление. Подойдут также резисторы С5-16МВ или 2 подключенных параллельно 5WR2J. Остальные — любого типа.

Виды электрических схем ЗУ

Сделать зарядное устройство для шуруповерта можно самостоятельно. Для этого понадобится схема, набор электронных компонентов, паяльник с расходными материалами и определенные навыки и квалификация.

Перед выбором схемы надо учесть несколько моментов:

• импульсное зарядное устройство легче, компактнее, у него выше КПД, но оно сложнее в сборке и наладке;
• если режим зарядки и контроль ее завершения будет поддерживаться автоматически, то для NiCd, NiMH и Li-ion аккумуляторов алгоритм будет различаться – для первых двух типов зарядка производится стабилизированным током, литий-ионный заряжается по двухступенчатой (в некоторых случаях – трехступенчатой) схеме.

Две ступени заряда литий-ионных батарей.

Номинальный ток ЗУ определяется мощностью элементов силовой цепи (трансформаторов, диодов, транзисторов), и их надо подбирать в соответствии с необходимостью.

На 12 вольт

Схема простого зарядного устройства на 12 вольт, в котором параметры зарядки надо поддерживать вручную, не требует высокой квалификации для сборки и не нуждается в наладке.

Схема простого зарядного устройства.

Ток устанавливается потенциометром, параметры контролируются по амперметру и вольтметру. Трансформатор можно подобрать готовый, с напряжением на вторичной обмотке 12-15 вольт – например, ТПП-48 или ТПП-201-208. Параметры других элементов, от которых не зависит максимальный ток, указаны на схеме. Остальные выбираются в зависимости от потребного выходного тока.

Элемент	Требуемый ток	Тип
VD1-VD4	До 1 А	1N4001 (1N400X)
1А и выше	1N5400 (1N540X)
VT1	До 1 А	КТ815
1А и выше	КТ829

По мере снижения зарядного тока его надо подстраивать до выбранного значения. Если производится зарядка током до 0,2С, процесс может занять до 16 часов, поэтому ручное поддержание параметров крайне неудобно.

Зарядные устройства с автоматическим поддержанием параметров и алгоритмами, соответствующими типу аккумулятора, часто строят на микроконтроллерах. Схемы и прошивки можно найти в сети.

Пример схемы зарядника на микроконтроллере (без прошивки неработоспособна).

Также зарядные устройства строят на специализированных микросхемах. В качестве примера приведена схема зарядного устройства на MAX713 для никель-кадмиевых аккумуляторов. Очевидно, что схема достаточно сложна, но она универсальна (для различных напряжений), имеет режим тренировочного цикла и обеспечивает оптимальный режим зарядки, а также своевременное ее завершение. Это приводит к увеличению срока службы батарей.

Зарядное устройство для никель-кадмиевых аккумуляторов.

На 18 вольт

Принципиально схемы зарядных устройств для шуруповертов на 18 вольт не отличаются от 12-вольтовых. В большинстве случаев они приводятся к нужному номиналу настройкой параметров или (как в приведенной выше импульсной схеме) переустановкой перемычек. В схеме простого зарядного устройства достаточно применить трансформатор с большим выходным напряжением. Так, ТПП-209 имеет обмотку с напряжением 20 вольт. При его использовании можно заряжать 18-вольтовые аккумуляторы.

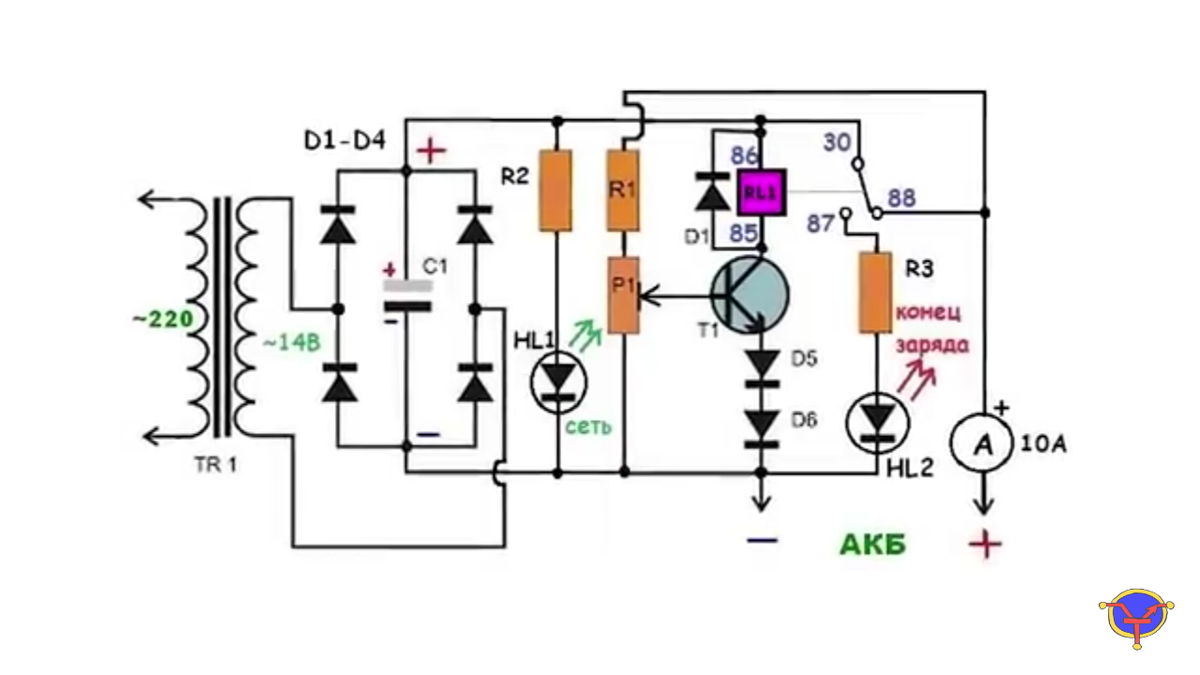

Схема простого зарядного для АКБ с автовыключением

Привет всем, в этой статье хочу предложить вашему вниманию простую схему зарядного устройства с автоматическим выключением по завершению заряда АКБ. То есть просто поставил зарядное на ночь или на время и не надо следить за ним, зарядка сама отключиться, когда достигнет порог напряжения заряженного АКБ.

Схема не сложная, в ней всего используется один не мощный транзистор для определения напряжения на аккумуляторе, R1 обычный резистор на 4.7 Ком, P1 подстроечный резистор на 10 Ком. В качестве транзистора Т1 можно использовать КТ815 или аналоги.

Реле на 12 вольт 400 ом, можно взять простое автомобильное реле.

Трансформатор TR1 имеет напряжение вторичной обмотки 13.5 -14.5 вольт. Ток надо брать 1\10 от ёмкости АКБ, например если аккумулятор на 60 ампер, то ток соответственно 6 ампер.

Диодный мост D1-D4 надо на ток равный номинальному току трансформатора, то есть в данном случаи не менее 6 ампер, это например такие как Д242, КД213, их нужно устанавливать на радиаторе. Диод обозначенный D1, который стоит параллельно реле и диоды D5 и D6 можно брать наши КД105 или буржуйский аналог 1N4007.

Конденсатор С1 на 100 мкф. 25 вольт, резисторы R2, R3 по 3 кОм. HL1 и HL2 это индикаторы зарядки и ограничения зарядового тока, в качестве них можно взять например красный и зелёный светодиоды. Ну и амперметр для контроля тока.

Ток равный 1\10 от ёмкости АКБ подбирается количеством витков на вторичной обмотке трансформатора. При намотке вторички, необходимо сделать несколько отводков или отводов))) для подбора оптимального варианта зарядного тока.

Заряд автомобильного АКБ считается законченным, когда напряжение на его контактах достигнет 14.4 вольта. Порог отключения подстраивается подстроечным резистором P1 при подключенном и полностью заряженном аккумуляторе.При зарядке разряженного аккумулятора напряжение на нём будет 12-13 вольт, в процессе зарядки ток будет падать, а напряжение расти. Когда напряжение достигнет 14.4 вольта транзистор Т1 отключит реле и цепь заряда будет разорвана.

При снижении напряжения до 11.4 вольт, зарядка снова возобновляется, такой принцип обеспечивают диоды  D5, D6 в эмиттере транзистора.

Такое простое, автоматическое, зарядное устройство поможет вам проконтролировать процесс зарядки, без вашего участия, поставил на зарядку и будьте уверены ваш АКБ не перезарядиться, а зарядиться до нужного значения.

Кстати, если кто хочет приобрести сразу готовую зарядку на АЛИ за 1500р, пока там скидки, вот ссылка http://ali.pub/1m8q9j

Защита

УЗ для АКБ что броня для танка, так что с него и начнем. УЗ для самодельного ЗУ АКБ желательно делать, разумеется, попроще. Далее, УЗ также желательно строить автономным, чтобы через него можно было подключать АКБ к любому ЗУ, схема которого вам приглянется, или которое у вас уже есть. И последнее, УЗ должно срабатывать как можно четче и быстрее, для возможности использования его в схемах заряда современных аккумуляторов с герметичными банками.

Малоэффективные схемы защиты автоаккумуляторов

Простейшая защита от переполюсовки диодами Шоттки (слева на рис.) не спасет от экстратока перезаряда или при неправильном подключении исправной недозаряженной АКБ. Разве что путем сгорания недешевой диодной сборки. Если аккумулятор «новый, хороший», то, пока руки не дойдут до «нового, хорошего» ЗУ, может выручить интегрированная защита по схеме справа; ее можно встроить в уже имеющийся самодельный лабораторный ИП.

В данной схеме используются медленный отклик АКБ на скачок напряжения и гистерезис реле: их ток (и напряжение) отпускания в 2,5-4 раза меньше тока/напряжения срабатывания. Любое ЗУ АКБ включают только с подключенной АКБ. Реле – переменного тока на напряжение срабатывания 24 В и ток через контакты от 6 (9, 12) А. При включении ЗУ реле срабатывает, контакты его замыкаются, пошел заряд. Напряжение на выходе трансформатора падает ниже 24 В, но на выходе ЗУ остается 14,4 В, выставленных заранее под нагрузкой R3 в схеме стабилизации напряжения. Реле пока держит, но, вдруг пошел экстраток, первичное напряжение просядет больше, реле отпустит и цепь заряда разорвется.

Недостатки у этого ЗУ серьезные. Во-первых, нет защиты от скачка напряжения по выходу от переполюсовки истощенной АКБ. Во-вторых, нет самоблокировки: от экстратока реле будет хлопать и хлопать, пока контакты не обгорят. В-третьих, нечеткое срабатывание: любое реле по недонапряжению на обмотке отпускает с дребезгом контактов. Поэтому пытаться ввести в эту схему регулировку тока срабатывания бессмысленно. И, наконец, реле и трансформатор Т1 должны быть подобраны друг к другу, т.е. повторяемость данного устройства близка к нулевой.

Схема УЗ, полностью соответствующая указанным выше требованиям, дана на рис.:

Простая схема защиты аккумулятора автомобиля от перезаряда, перенапряжения и переполюсовки

Ток заряда течет через нормально замкнутые контакты реле K1, что намного уменьшает вероятность их обгорания. Обмотка K1 подключена по логической схеме диодного «или» к модулю защиты от экстратока (R1, VT1, VD1), модулю защиты от перенапряжения (R2, R3, R4, VT2, VD2) и цепи самоблокировки K1.2, VD3; порог срабатывания K1 по перенапряжению устанавливается R3. Недостаток у этого УЗ всего один, его нужно налаживать с использованием балластной нагрузки и мультиметра:

Коротко про доливку воды (нижний ряд фото):

АКБ дата выпуска 11.15 года.
Установлен в ИБП 06.16 года.
Напряжение на проводах от ИБП к АКБ при снятой клемме: 13.78 Вольта.
Работал в рабочие дни по 9 часов (в среднем).
Первое ТО 02.19 года, общее время эксплуатации около 32 месяцев.
Долил в каждую банку по 20 См3 (доливал до появления сверху матов свободной воды, покачивал, через пять минут лишнее отобрал).
Итого: общее время работы около 32 месяцев.
Долито по 20 См3, в каждую банку, плюс минус 1 См3.
Несложный расчёт: 20 кубиков делим на 32 месяца.
Получаем: каждая банка теряет 0,6 См3 дист. воды ежемесячно.
Если проводить ТО 1 раз в год, то требуется доливать около 7См3 в каждую банку, соответственно около 42 См3 на весь АКБ.
Из всего этого можно сделать простой вывод: в течении 5 лет работы АКБ теряет практически всю воду.

Общая концепция на зарядку АКБ ёмкостью 50-75 А/ч

На плате шим регулятораРасчет таймера NE555https://www.drive2.ru/l/5914573/что соответствует напряжению менее 12В12В (неглубокий КТЦ), т.к. 12В НРЦ (напряжение разомкнутой цепи) на свинцовом АКБ говорит о 0% его ёмкости (напряжение 100% заряженного АКБ составляет 12,7В).CAR AND DEEP CYCLE BATTERY FAQ 2015

Нужные параметры при зарядке постоянным током

Уже доказано, что производить заряд автомобильных свинцовых кислотных аккумуляторных батарей (в основном в автомобилях присутствуют именно такие) необходимо при помощи тока, не превышающего показателя в 10% от емкости всей батареи.

Так, в случае емкости АБ в 55 A/ч, максимальная подача тока заряда должна быть 5,5 А. По такому принципу высчитывается максимальный ток для любой батареи. Можно даже немного снизить подачу тока, но в таком случае процесс заряда будет идти немного медленнее. Накопление заряда будет происходить даже в случае, если ток заряда будет ближе к отметке 0,1 А. Но в таком случае для восстановления емкости необходимо будет очень много времени.

Минимальное время заряда АБ при уровне тока в 10% от заряда составляет 10 часов, но это в случае полного разряда батареи, которого допускать недопустимо. Поэтому на фактическое время до полного заряда влияет глубина разряда.

Чтобы произвести расчет примерного времени до полного заряда, следует выяснить разницу между максимальным зарядом (12,8 вольт) и вольтажом на данный момент. Если эту цифру умножить на 10, то можно получить приблизительно время в часах.

Схема зарядного устройства для автомобильного аккумулятора

Чтобы собрать самодельное зарядное устройство нужны хотя бы навыки пайки, не более. Вот несколько схема зарядного устройства для автомобильного аккумулятора, которые можно собрать за пару часов.

Простые схемы

Вот 3 схемы простого зарядного устройства для автомобильного аккумулятора. Возможно, все необходимые комплектующие уже у вас есть или их можно купить за бесценок на барахолке.

С диодным мостом

Для АКБ автомобиля этот вариант подходит лучше. ДМ – это уже полноценный выравниватель напряжения.

Зарядник для автомобильного аккумулятора собирается также, но вместо диода устанавливается мост. От его минуса провод идет на предохранитель после трансформатора.

Диодный мост можно купить или спаять самостоятельно. Для этого понадобится всего 4 диода. Схема выглядит так. Напряжение все еще пульсирующее, что не очень хорошо для аккумуляторов.

С диодным мостом и конденсатором

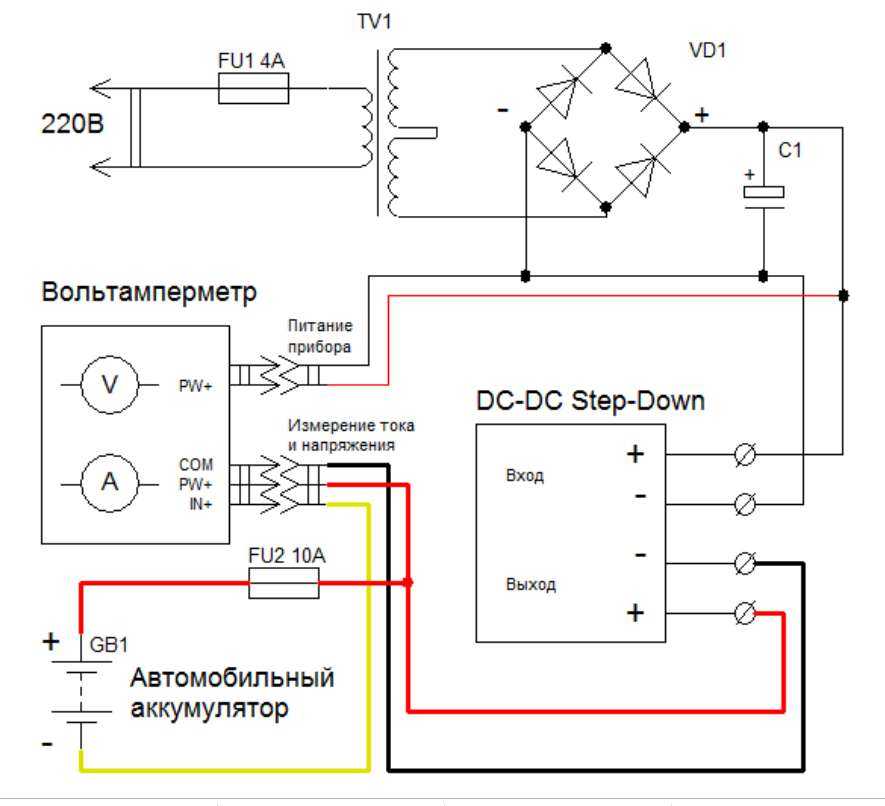

Вот как выглядит правильное трансформаторное зарядное устройство. Между плюсом и минусом ставится конденсатор на 25-50 вольт и 5000-6000 микрофарад.

Конденсатор принимает напряжение и отдает его, но уже выровненным и без пульсаций.

Схемы с регулировкой

Если хочется, чтобы зарядник для аккумулятора автомобиля, сделанный своими руками правильно работал, необходим регулятор. С этим справится обычный подстроечный (переменный) резистор на 4,7 килоома.

Также в схеме предусмотрено 3 транзистора. Их расположение и номер подписан, поэтому проблем не будет. Достаточно прийти в радиомагазин и показать наименования. Они необходимы, чтобы резистор работал корректно.

Транзисторам необходимо хотя бы пассивное охлаждение, поэтому к их радиаторам лучше прикрепить алюминиевую пластину или поставить кулер.

Замечание. На схеме в разрыв транзистора П210 и вторым предохранителем установлен амперметр. С регулировкой тока и напряжения в нем нет необходимости, так как подстроить нужно только вольтаж. Поэтому на его место лучше поставить вольтметр.

Подробное видео можно посмотреть ниже.

Как отыскать неисправность в зарядном устройстве и устранить его

Приступая к выполнению этой работы, необходимо понимать, что она сопряжена с проведением таких специфических операций, как измерение напряжения, прозвонка электрических цепей в целом и каждого элемента в частности. Это требует наличия определённых навыков общения с электроизмерительными приборами и знания элементарных правил электробезопасности. Если отсутствует и то и другое, то самым правильным будет поручить эту работу специалистам.

Для ремонта зарядного устройства для автомобильного аккумулятора перед началом его разборки обязательно надо убедиться в том, что устройство не подключено к электрической цепи. Крышка прибора легко снимается, если открутить болты, которыми она прикреплена к корпусу.

Начинается проверка с замеров наличия входного питания, для чего зарядное устройство подключается к сети. Замеры производятся на входном разъёме и сначала на одной клемме предохранителя, а затем на другой. Если предохранитель исправный, то питание должно присутствовать на обеих клеммах. Далее проверяется наличие питания на клеммах первичной обмотки трансформатора. Если величина напряжения соответствует показателям электросети, то можно с уверенностью сказать, что цепь подачи питания, в которую входят электрическая вилка, предохранитель и провода, работает нормально.

Дальнейшие измерения производятся, начиная с выходных клемм трансформатора, на разъёмах галетного выключателя, а затем на входе в диодный мостик и на выходе с него. Если отсутствует напряжение на выходных клеммах трансформатора, то это означает, что он вышел из строя и его необходимо заменить. В том случае, когда имеется питание на выходе трансформатора, проверяем его присутствие на разъёмах галетного выключателя. Опять же, если на его входе питание есть, а на выходе нет – он подлежит замене. Замеры на галетном выключателе следует делать, передвигая его в разные положения.

При ремонте зарядного уствройства для автомобильного аккумулятора, обнаружив напряжение на выходных разъёмах галетного выключателя, измеряем его на входе диодного мостика, после чего переходим к замерам на выходе. Если входное напряжение присутствует, а выходное нет, то неисправность следует искать в самом диодном мостике. Монолитные мостики ремонту не подлежат, а значит, их следует просто заменить.

зарядка Наборный мостик можно отремонтировать. Для этого надо отключить от схемы все диоды и проверить каждый на наличие пробоя. Если диод рабочий, то прибор в режиме прозвонки в одну сторону будет показывать какую-то величину, а после того, как концы прибора меняются местами, показаний на нём не должно быть никаких. Диод, на котором показания будут присутствовать в обоих случаях, или в обоих случаях их не будет, неисправен, и его необходимо заменить.

Добившись присутствия напряжения на выходе диодного мостика, следует убедиться в работоспособности амперметра. Сделать это можно очень просто – достаточно подключить прибор к плюсовому и минусовому проводам и включить прибор. Если напряжение будет отсутствовать, при предварительно проверенных всех остальных элементов схемы, следует обойти амперметр. Сделать это можно, соединив между собой его клеммы с помощью кусочка проволоки. Если при этом напряжение на выходе прибора появится, это значит, амперметр нуждается в замене.

Производя замеры в процессе обнаружения неисправности, необходимо помнить, что неисправность может скрываться и в проводах. Так что их прозвонку также следует производить в тех случаях, когда возникли какие-либо сомнения их работоспособности. Если по результатам проверки выявилось слишком большое количество элементов, подлежащих замене, то стоит произвести подсчёты и, возможно, купить новый прибор.

Зарядные устройства для аккумуляторов автомобилей (ПЗУ) в большом количестве имеются на потребительском рынке. Однако любое из них со временем может сломаться в процессе эксплуатации. Поэтому владельцам автомашин не помешает знать о том, как проводить простой ремонт зарядных устройств для автомобильных аккумуляторов. Безусловно, многое зависит от степени поломки: если она самая простая, есть элементы, которые можно починить самостоятельно.

Как узнать состояние батареи?

Необходимость в зарядке аккумулятора автомобиля зависит от уровня заряда. И метод проверки, именуемый в народе как «крутит/не крутит» является не самым удачным методом. Если же батарея «не крутит», например, перед выездом, то вы вообще не сможете завести машину, состояние «не крутит»– критическое и может предполагать крайне негативные последствия для самого аккумулятора.

Самым эффективным и безопасным методом является измерение напряжение при помощи самого простого тестера. Так, при температуре воздуха приблизительно около 20 градусов, зависимость степени зарядки от напряжения на клеммах отключенного от нагрузки аккумулятора такова:

Показатель в 10,6 Вольт является критическим, и если уровень еще больше снизится, то аккумуляторная батарея, особенно которая давно обслуживалась, просто выйдет из строя.
