Как просто быстро и легко сделать садовый измельчитель для веток и травы

Изготавливаем зернодробилку своими руками из деталей сельхозтехники

Для изготовления зернодробилки своими руками, можно использовать различных детали и узлы сельхозтехники. Предлагаем познакомиться с конструкцией, основу которой составляет тормозной барабан. По отзывам некоторых пользователей, такое устройство способно отслужить много десятков лет, эффективно справляясь с поставленной задачей.

Конструктивное исполнение зернодробилок может быть самым разнообразным

Что нужно для работы: основные позиции

Для выполнения сборочно-сварочных работ следует иметь в наличии:

Барабан. При отсутствии тормозного, можно воспользоваться бортовым.
Двигатель.
Кнопку пуска.
Отрезки труб различного диаметра.
Металлопрокат для изготовления рамы или уже готовая станина.
Металлический лист толщиной 3 мм.
Ёмкость, которая будет использоваться в качестве бункера для загрузки зерна. Можно воспользоваться старым газовым баллоном.
Металлические пластины для изготовления лопастей шириной 4 см длиной 34 см.
Крепёжные элементы.

Тормозной барабан можно приобрести по приемлемой цене

Для работы потребуется сварка, болгарка, шуруповёрт.

Специальный инструмент необязателен

Схема устройства

Конструктивное исполнение устройства может существенно отличаться. Двигатель может монтироваться вертикально и горизонтально. Выбор схемы следует выполнять с учётом имеющихся элементов.

Корпус изготавливается из тормозного барабана

Подготовка сборных элементов

Перед началом сборки следует подготовить основные элементы. Для этого:

Иллюстрация	Описание действия
	К торцам будущих лопастей привариваем торцевые планки. По центру просверливаем три крепёжных отверстия, которые позволят зафиксировать лопасти на основании.
	Вытачиваем втулку, которая будет надеваться на вал двигателя и использоваться в качестве посадочного элемента для лопастей электродробилки.
	Подготавливаем ёмкость для загрузки зерна. Можно использовать старый газовый баллон, к торцу которого следует приварить отрезок трубы подходящего диаметра.

Сборка конструкции

Сборку конструкции выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Соединяем вместе тормозной барабан. Привариваем патрубок, предназначенный для установки загрузочного бункера. При желании, можно также приварить второй патрубок большего диаметра, который можно будет использовать для подачи кукурузы.
	Устанавливаем лопасти, обеспечивая точное позиционирование и фиксацию элементов с помощью трёх болтов.
	Устанавливаем ёмкость на место.
	На станину из металла или дерева сверху укладываем подготовленный диск с отверстием, предварительно закрепив внутри мешок для молотого зерна.
	Собираем оставшиеся элементы. Крепим барабан к раме. Запускаем установку.

Предлагаем посмотреть следующие видео, позволяющие более подробно познакомиться с конструктивными особенностями зернодробилок, изготовленных своими руками из сельхозтехники:

Watch this video on YouTube

Ситуация с переработкой в России

В отличие от западных стран в России переработкой стеклянной продукции занимаются пока что немного заводов. К тому же, они используют очень мало стеклобоя. На него приходится менее 10% от всей перерабатываемой продукции.

Небитого стекла тоже перерабатывается мало – лишь около 20%. Остальная тара свозится на мусорные полигоны. А вот в современной Европе с ее высокой культурой раздельного выбрасывания мусора этот показатель превышает 90%.

Не так давно лучше обстояли дела и в нашей стране – в советские времена благодаря исправной работе пунктов приема утилизировалось более 80% стеклотары.

Пошаговая инструкция:

Устанавливаем резаки

Все режущие пилы одевают на заранее подготовленную ось. Их диаметр должен быть равен диаметру резаков. Установленные диски закрепляются при помощи шайб и гаек. Для того, чтобы при вращении пил их острые края не задевали друг друга, необходимо использовать специальные тонкие шайбы для разведения пил. При этом число дисков должно быть на 1 штуку больше, чем шайб.
Когда на оси будут закреплены и разведены диски, устанавливают шкив. Его можно позаимствовать у генератора отечественного автомобиля. Для того, чтобы шпилька вращалась, необходимо использовать два подшипника диаметром 2 см.

Собираем каркас дробилки

Подготовленные металлические профтрубы сваривают между собой в раму. Внутри конструкции монтируют два профиля, необходимых для укрепления бункера и измельчающего блока.
К раме приваривают металлический лист, в нем проделывают отверстия для мотора и барабана.
Для стойкости конструкции к корпусу прикрепляют 4 ножки.
Монтируют диск, обеспечивающий натяжение ремня. Он должен быть расположен так, чтобы пилы свободно передвигались. Кроме того, такое размещение позволит периодически регулировать дисковый ремень.

Делаем крупную дробь

Представленный ниже чертеж дроболейки, своими руками изготавливаемой, демонстрирует конструкцию, оптимальную для литья крупных дробинок. В процессе следует запастись ведром или похожей емкостью на 10-12 литров. Кроме того, потребуется резервуар размером с консервную банку. В ней шилом пробиваются отверстия диаметром 0,4 мм. Банка помещается в ведро и фиксируется на растяжках.

Большой резервуар заполняется холодной водой, сверху на которую выливается дизельное топливо. В маленькую банку помещается свинец, а в ведре поджигается солярка. Дальнейший процесс прост: нужно постепенно подкладывать свинец и добавлять топливо. Дистанция между малой емкостью и соляркой не должна быть больше 50 мм. Средний размер дроби на выходе – «00». Чем меньше диаметр рабочего отверстия, тем мельче будут дробины. Стоит отметить, что за час вполне реально изготовить порядка 5 килограммов готовых патронов.

Разновидности измельчителей

Перед производством вторсырья, любой пластик должен быть измельчен. Для этого существуют специальные аппараты – дробилки. В зависимости от физических качеств помещаемого в них полимера, аппараты можно классифицировать по нескольким категориям:

для измельчения ПВХ пленки, нейлона или акрила. Конструкция напоминает большие ножницы с лезвиями «V» – образной формы;
для крупных пластиковых отходов. Наиболее часто применяются на комбинатах вторсырья или заводах по производству пластмасс. Бывают по конструкции молотковые, щековые или конусные. С их помощью измельчают оконные профиля и крупные детали и корпуса;
для ПЭТ бутылок и тонкостенных пластиков. Наиболее распространенный вариант измельчителя, конструктивно называется роторным.

Необходимый тип аппарата можно приобрести либо сделать самому. Речь идет о небольшом бытовом приборе из третьей категории. Дробилка для пластика своими руками делается довольно легко и не требует серьезных знаний и специализированного инструмента, кроме сварочного аппарата.

Дробилка для фруктов

В видео самодельная дробилка для фруктов автор показал нехитрое приспособление для их измельчения. Он применяет её для переработки яблок, груш и винограда.

Конструкция дробилки для фруктов довольно простая. Корпус состоит всего из четырёх досок скреплённых между собой шпильками. В нижней части дробилки для фруктов закреплен вал который приводится во вращение с помощью электродвигателя от промышленного оборудования. На валу закреплен деревянный барабан, в который вкручены шурупы они выполняют роль ножей. Барабан легко вынимается из корпуса, так как в одной стенке отверстие сделано больше его диаметра, а чтобы брызги не летели отверстие закрыто выгнутой алюминиевой крышкой.

Процесс работы с дробилкой для фруктов достаточно прост. В верхней её части закреплен пластмассовый тазик, который выполняет функцию загрузочной воронки. В него закладываются фрукты и с помощью деревянного толкателя продавливаются вниз на вращающийся барабан. Конструкция достаточно безопасная, так как корпус высокий и достать рукой до барабана сложно.

Используется дробилка для фруктов для их измельчения с последующим отжимом сока. Как использовать сок можно посмотреть здесь: Лечение соками – фрукты и овощи для вашего здоровья.

>Какой измельчитель для яблок и винограда выбрать?>Виды измельчителей для яблок, фруктов и винограда, их устройство, плюсы/минусы.

Технология переработки

Стекло перерабатывают так:

Сперва стеклянное вторсырье очищают – удаляют крышки и пробки, различные инородные примеси.
Затем его просушивают и измельчают в микроскопическую крошку.
После этого в стеклянный порошок добавляют газообразователь и специальные «присадки» (песок, известняк), чтобы улучшить его свойства и подготовить к термообработке.
После «подготовки» вторстекло помещается в специальные формы и отправляется в высокотемпературную печь. Там его варят. Важный момент. Для переплавки вторичного стекла нужна более низкая температура (+1300-1500), чем в случае с «первичным» сырьем. Это удешевляет производство.
После переплавки формуются новые банки и бутылки.
В конце производится отжиг тары, чтобы сделать ее прочнее.

Оборудование для переработки стекла

Полный цикл утилизации и производства новых товаров на основе утильсырья доступен только состоятельным организациям.

Полный набор оборудования для переработки выглядит следующим образом:

Система, которая в автоматическом режиме выполняет сортировку отходов по цветам и оттенкам.
Контейнеры для отсортированного мусора.
Мойка для грязного стеклянного боя.
Несколько сит для качественной фильтрации.
Электромагниты и вакуумные установки для сепарации.
Дробилка для стекла.
Конвейер для транспортировки утильсырья.
Оборудование для упаковки готового сырья.

Далее следует оборудование, применяемое для создания товаров на основе переработанных отходов. Оно различается в зависимости от производимых товаров.

Как сдать стеклотару населению?

Сдать стекло несложно. Пункты приема на сегодняшний день есть в большинстве городов и поселков с населением более 20 000 человек. В них принимают:

бутылки из-под напитков;
банки различной формы.

Стеклотару делят на несколько категорий:

Стеклобой, бутылки и банки нестандартной формы – с фильтрами или чересчур малого размера. Их ждет переплавка. Бутылка считается стеклобоем, если на ней есть даже небольшой скол или трещина.
Небитую. Такую тару можно продезинфицировать, очистить и снова использовать по своему назначению.

Приблизительная цена в пунктах приема у стеклотары следующая:

бутылка из-под пива стоит в районе 10-50 коп.;
водочная пол-литровая бутылка – 1 рубль;
банка-трехлитровка – 2 руб.

На продаже стеклобоя можно заработать 300-500 руб. за 100 кг.

Садовый измельчитель своими руками: выбор конструкции

Самодельный измельчитель веток состоит из следующих основных элементов:

мотор (электрический, бензиновый);
рабочий вал с режущим элементом;
опорная рама;
защитный кожух;
приемный короб;
бункер для измельченных растительных отходов.

Веткоизмельчитель работает по следующему принципу: в приемный вал подаются растительные отходы в виде травы и веток, их перемалывают ножи, закрепленные на рабочем валу. Двигатель может располагаться непосредственно на валу либо подсоединяться к нему ременной передачей.

Планируя изготовить веткоруб, важно правильно подобрать мотор. Самодельная дробилка, оснащенная бензиновым двигателем мощностью 5-6 л

с., справится с ветками любой толщины.

Электрический мотор подбирается по мощности в зависимости от задач:

мотором до 1,5 кВт можно оснастить измельчитель для травы и тоненьких веток;
двигатель 3-4 кВт подходит для оснащения щеподробилки, веткоруб, оборудованный таким мотором, сможет перемалывать ветки диаметром до 4 см;
электромотор мощностью свыше 6 кВт даст возможность изготовить производительный щепорез своими руками, использовать веткоруб для переработки веток диаметром до 15 см.

Предназначение установки влияет и на выбор режущей части конструкции:

Измельчитель тонких веток и травы оснащается ножами, надетыми на вал крест-накрест, выполненными из заточенных пластин из твердосплавного материала;
Веткодробилка фрезерного типа оснащается фрезой с крупными зубцами, она справится с ветками толщиной до 3 см, но древесина должна быть сухой. Такой веткоруб требует небольшой мощности мотора и высокого крутящего момента, поэтому в конструкции необходимо предусмотреть понижающий редуктор.
Веткоруб для веток различной толщины и тонких стволов комплектуется дисковым ножом – в диске из стали толщиной от 6 мм делаются прорези, и на одном краю каждого выреза крепится прочное заточенное лезвие.
Измельчитель древесины, позволяющий дробить ветки и отходы деревообработки в мелкую труху, изготавливается на основе пакета дисковых пил по дереву к с крупными зубцами из твердосплавного материала.

Как сделать дробилку самому? Прежде всего, следует определиться, какая дробилка вам требуется: для веток или для щепы. Исходя из этого, выбирается конструкция и мощность мотора.

Подробные чертежи можно найти на специализированных интернет-ресурсах – садовый измельчитель своими руками изготавливают многие, желающие сэкономить на покупке полезного, но дорогостоящего оборудования. Ниже предлагаем один из наиболее популярных вариантов чертежей.

Дробилка для щепы из дисковых пил: принцип изготовления

Этот станок отличается простой конструкцией, такая дробилка своими руками монтируется быстро и не требует больших финансовых вложений. Работа по сборке выполняется с использованием болгарки, гаечных ключей, сварочного аппарата.

Материалы:

электрический (от 4 кВт) или бензиновый (5-6 л.с.) двигатель;
не менее 15 дисковых пил диаметром от 18 см (от количества пил зависит ширина рабочей части);
шпилька М20 либо аналогичная;
подшипники (2 шт) и крепления к ним;
шкивы (2 шт);
шайбы (на 2 больше, чем количество пил) из металла толщиной 5 мм;
металлопрофиль для монтажа опорной рамы;
листовой металл (2 мм толщиной) чтобы изготовить защитный кожух и приемный бункер.

Дробилка для веток монтируется следующим образом:

Из прямоугольных профильных труб сваривается рама;
На резьбовую шпильку надеваются пилы попеременно с шайбами, чтобы зубчики во время работы не сцеплялись друг с другом.

С обеих сторон пакета пил вплотную к крайним шайбам навинчивается по гайке;
К внутренним поперечинам рамы требуется приварить крепления для установки подшипников;
Подшипники закрепляют на шпильке по разным сторонам от пакета пил, затем вся конструкция монтируется на раму;
На длинный конец вала устанавливается шестеренка или шкив, для фиксации используется стопорное кольцо;
На раму крепится двигатель, соединяется со шкивом на шпильке ремнем или приводной цепью:
Монтируется защитный кожух, крепится приемный бункер в виде раструба. Длина бункера должна обеспечивать защиту от случайного контакта рук с рабочей частью установки.

Сделанный собственными силами измельчитель для веток садовый позволит оперативно избавляться от древесного мусора, превращая его в сырье для компоста или топливо. Такое устройство для дробления древесины своими руками необходимо чистить после использования, убирая щепки, застрявшие между пилами.

Самодельные измельчители – экономически эффективное решение проблемы утилизации растительного мусора на садовом участке.

Видео-инструкция поможет подробно ознакомиться, как сделать измельчитель веток.

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Как измельчить пластиковую бутылку в домашних условиях — Металлы, оборудование, инструкции

Материалы из полимеров довольно давно присутствуют в нашей жизни, и теперь их можно найти в любой отрасли. Но за счет того, что пластик не разлагается обычным образом, он приносит огромный ущерб окружающей среде.

Положительным же фактором считается возможность его вторичной переработки. Для этого пластик вначале подготавливается и приводится в нужное для него состояние, потом его начинают измельчать. Чтобы это осуществить, были созданы специальные приборы — дробилки (шредеры, станки, специальные измельчители). Сделать любой из них можно и самостоятельно.

Существует 3 вида таких приборов, которые можно разделить по возможностям обработки всего материала. Они разделяются на следующие варианты:

внешний вид конструкции напоминает необычные лезвия на ножницах, она подходит для работы с такими разновидностями пластика, как акрил, пленка и нейлон;
вид, который применяется чаще всего на заводах, где делают пластмассу, а также на комбинатах по переработке старого материала;
молотковые, конусные или же щековые устройства, которые используются для обрабатывания крупногабаритных деталей из пластика, к примеру, оконного профиля.

Делаем дробилку для пластика своими руками

Полимерные материалы прочно вошли в современную жизнь, и нет ни одной отрасли, где бы их не применяли, начиная от производства тары и заканчивая космическими технологиями. Каждый год на планете производится около 180 миллионов тонн различных пластиков. Большинство из них не могут самостоятельно разложиться на простые составляющие и самостоятельно утилизироваться.

Это приносит непоправимый ущерб природе и может вызвать экологическую катастрофу.

Положительной чертой практически любого полимера (пластика) является возможность вторичной переработки, благодаря чему старые вещи из пластмассы могут получить «новую жизнь» в качестве полезных предметов.

Переработанный пластик немного уступает по прочностным характеристикам первичному полимеру, но при известных пропорциях изделия из вторичного пластика практически не отличаются от изначального.

Более подробно о роторном измельчителе

Наиболее распространенной конструкцией является роторная дробилка. Она состоит из ротора, на котором неподвижно закреплены ножи. Под действием движущей силы – от дизельного, бензинового двигателя или электромотора, ось с ножами приходит в движение и быстрыми ударами измельчает попавшее под ножи сырье. В зависимости от назначения существуют низкооборотистые машины и скоростные агрегаты.

На дне рабочей камеры устанавливается сито или решетка с определенным размером ячейки, в зависимости от необходимого качества и диаметра полученной фракции. Сырье циклически обрабатывается ножами и постепенно проходит сквозь сито.

Особое внимание уделяют качеству металла, из которого изготавливаются ножи – это должна быть хорошая каленая сталь, которая препятствует быстрому износу и обеспечивает поддержание заточки длительное время

Изготавливаем дробилку самостоятельно

Существует несколько наиболее популярных разновидностей измельчителей пластика, которые изготавливают в домашних условиях. Для того, чтобы собрать своими руками этот аппарат понадобится немного терпения и минимальные навыки. В качестве специального инструмента потребуется лишь сварочный аппарат или бытовой инвертор.

Дробилка для пластика своими руками, схема которой будет немного отличаться в зависимости от уровня мастерства изготовителя и его фантазии, имеет следующие общие элементы:

привод. Наиболее часто используют электродвигатель. Благодаря большому выбору и доступным ценам можно подобрать модель необходимой мощности. Кроме того, дробилка на основе электропривода обладает более тихим ходом и ее можно использовать как на открытом воздухе, так и внутри помещения;
дисковые пилы. Это будет основой нашего аппарата. Следует подобрать достаточное их количество и различную конфигурацию зубьев для более качественного измельчения отходов. Оптимальное число пил на оси – около 20;
ось, на которой будут крепиться пилы;
металлический профиль или труба для изготовления опорной рамы и каркаса дробилки;
защитный кожух и бункер подачи. Их можно самостоятельно изготовить в домашних условиях из листовой оцинковки при помощи ножниц по металл, молотка и тисков;
шкив, два подшипника и специальный ремень, при помощи которого создается взаимодействие между электродвигателем и ротором;
крепежные элементы (гайки, шайбы и саморезы по металлу).

Бизнес на отходах стекла

Переработка стекла – дело выгодное. Бизнес субсидируется государством и быстро себя окупает.

Стартовый капитал, необходимый для открытия обычного стеклоперерабатывающего завода, не превышает 1 500 000 руб.

Рынок этот еще малонасыщен, многие ниши на нем пустуют. Клиентов найти несложно. Ими могут стать:

строительные компании;
производители сантехники и окон;
консервные и ликеро-водочные заводы.

Приблизительные расходы перерабатывающего завода следующие:

получение всех разрешительных документов – 100 000 руб.;
рабочая установка для переработки отходов – 800 000 руб.;
аренда и обустройство цехов и складов – 100 000 руб.;
коммуналка, налоги, закупка стекла, зарплата – 300 000 руб.

Продавать продукцию можно будет приблизительно по 2000 руб. за тонну.

В месяц при вышеназванных затратах реально произвести до 300 тонн продукции. Чистая прибыль при таких раскладах составит приблизительно 175 000 рублей, а полуторамиллионные капиталовложения окупятся всего через 9 месяцев.

Кроме переработки также можно заниматься простым сбором стекла, открыв пункт его приема. Но понадобится хорошая реклама, иначе на нормальные прибыли рассчитывать сложно.

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

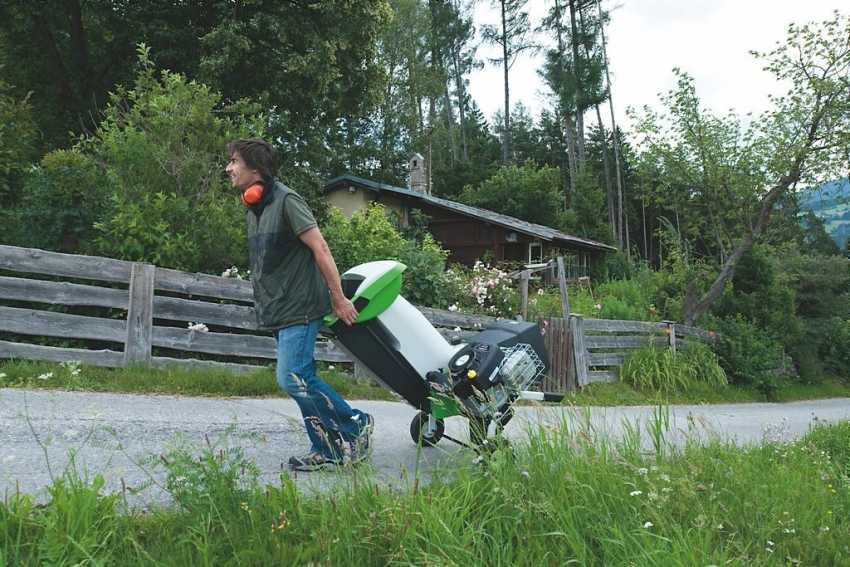

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины
