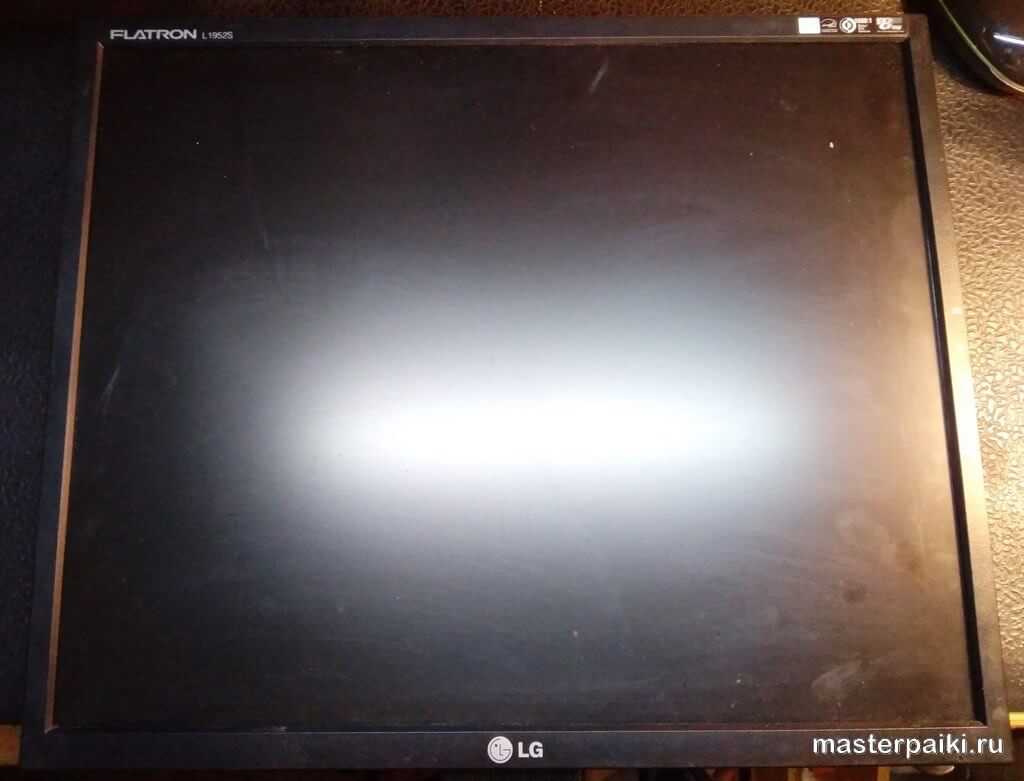

Данный ЖК монитор LG Flatron попал ко мне с проблемой — периодически не включался и вот не перестал включаться совсем.

Если монитор не подвергался механическим повреждениям, таким как удары, падения, попадания влаги или насекомых, то часто это проблема старения компонентов блока питания, в частности — электролитические конденсаторы.

Электролитический конденсатор — одна из разновидностей конденсаторов, где диэлектриком между обкладками служит плёнка оксида металла, анод выполнен из металла, а вот катод представляет собой твёрдый, жидкий или гелевый электролит, который и высыхает с годами работы, а значит емкость электролита падает и блок питания перестает работать или работает с перебоями.

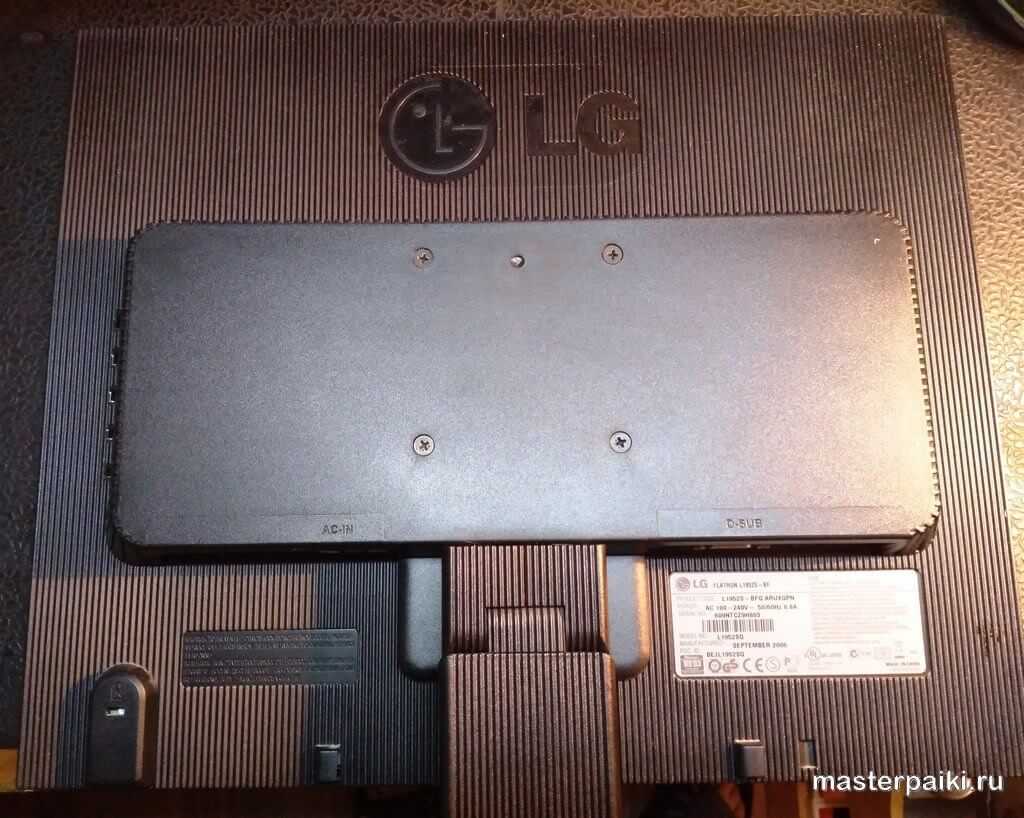

Для начала нужно разобрать монитор LG Flatron L1740BQ, снимаем заднюю крышку, она держится на резиновых пимптиках и откручиваем ножку-подставку

Снимаем заднюю крышку и откручиваем подставку

Аккуратно, желательно пластиковой лопаткой, отщелкиваем заднюю крышку от передней панели по периметру

Здесь важно не спешить и поддевать в местах самих защелок и если пластик уже подсох, так как монитор уж очень старый, эти защелки будут отломаны

Вскрываем монитор по периметру

Я по классике “вскрываю” плоской отверткой, но только смотря по ситуации и конструкции монитора

Вскрытие отверткой корпуса монитора

Большинство нормальных ЖК мониторов обычно закрыты в металлический экран, LG Flatron не исключение

Металлическое экранирование внутрянки ЖК монитора

Откручиваем черные винты и снимаем передний пластик рамку, у нас в руках останется модуль ЖК монитора в кожухе

Откручиваем переднюю рамку

Откручиваем по периметру модуля болты, чтобы снять заднюю половину и добраться внутрь

Откручиваем болты по периметру модуля

Отключаем по два разъема ламп подсветки ЖК экрана сверху и снизу и теперь можно спокойно снять заднюю металлическую крышку ЖК модуля

Разъемы ламп подсветки ЖК экрана Разъемы ламп подсветки ЖК экрана

К задней крышке прикручены платы блока питания и контроллер к которому подключается сама ЖК матрица, кнопки и индикаторы.

Задняя крышка с платами

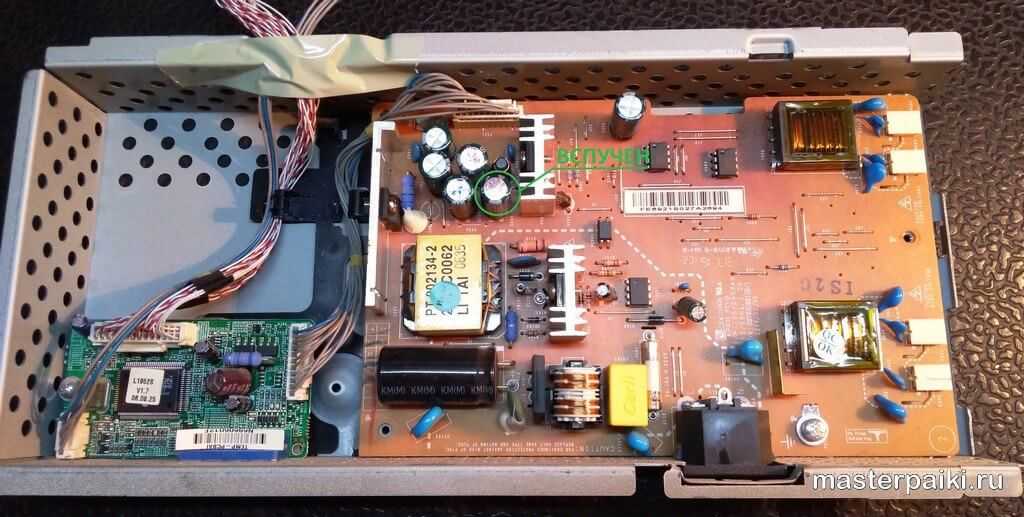

Электролиты блока питания не имеют визуальных повреждений, типа вздутия или вскрытия по выштамповке наверху, однако я их поменял и это дало результат

Плата блока питания ЖК монитора

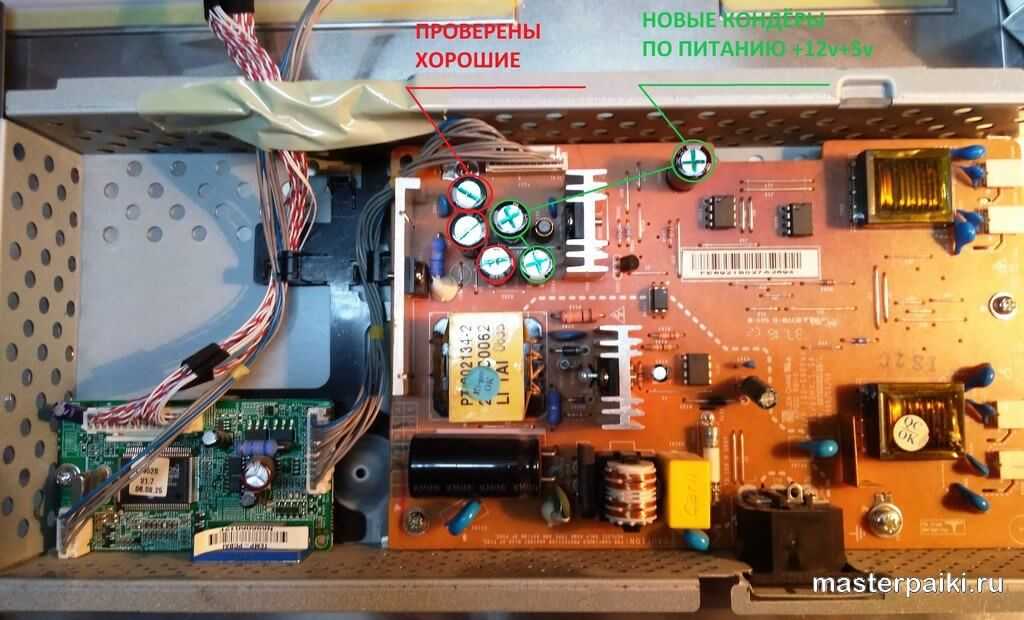

Увы, я забыл записать номиналы электролитических конденсаторов. Вы можете просто посмотреть по факту разборки, купить и запаять позже.

Электронные компоненты, как и множество интересных вещей для ремонта электротехники я обнаружил на сайте: https://sxema.com.ua/g21832737-ultrazvukovye-vanny

На всякий случай фото платы контроллера ЖК монитора LG Flatron L1740BQ

Плата управления ЖК монитора LG Flatron L1740BQ

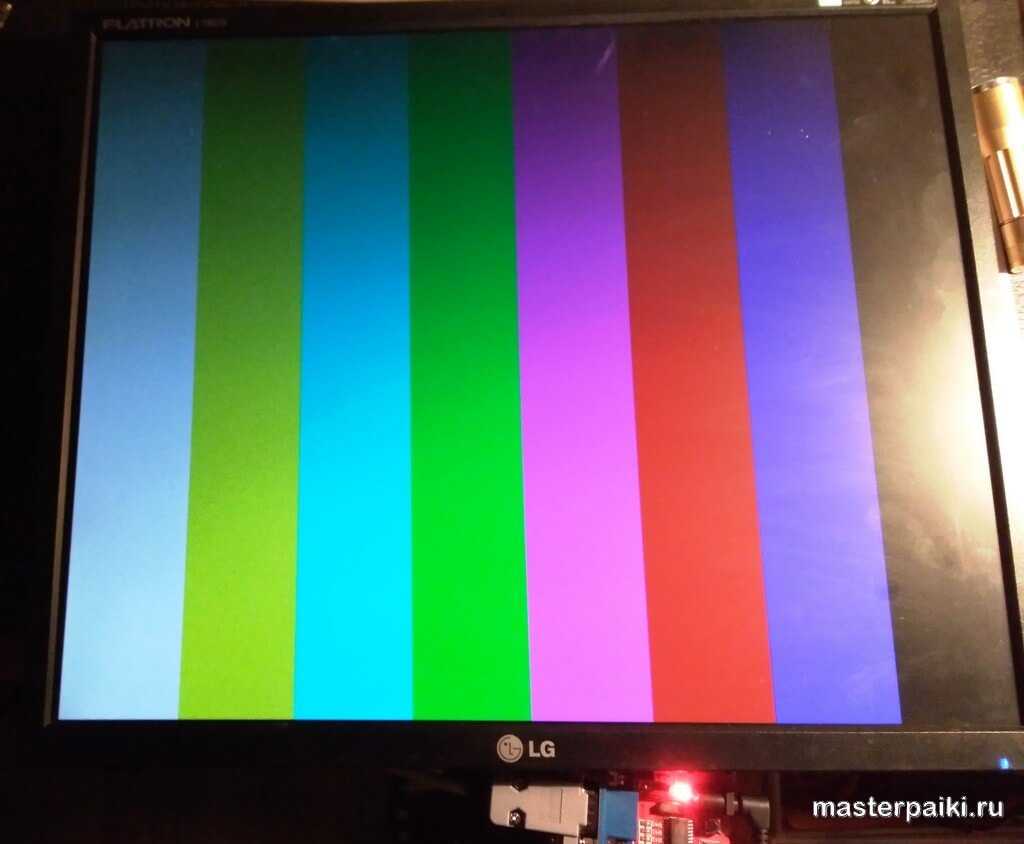

После замены электролитов, частичной сборки монитор уже включался и без проблем проработал несколько часов на фильмах для теста

Монитор LG Flatron L1740BQ включается и работает

Что может быть сломано

Причин много, и они бывают разными по степени сложности. От разбитой матрицы, до неисправности инвертора.

Типичные неисправности:

Монитор гаснет при включении;
Не включается;
Полосы на экране;
Выключается через несколько минут работы;
Во время работы издает разные звуки и выключается.

Визуальный осмотр

Это один из главных факторов хорошей диагностики

Обратите внимание на шнур питания, в порядке ли он? Нет ли повреждений изоляции, сильно согнутых участков провода? После вскрытия блока питания и монитора нужно внимательно осмотреть все внутренности устройства. Особое внимание уделите на предмет наличия вздутых конденсаторов, обугленных резисторов или на наличие плохой пайки контактов

Пример разбитой матрицы. Ремонт нерентабелен.

Кнопка монитора

Если вы уже проверили все что можно, а жк монитор lg все равно не включается, не торопитесь покупать новый, быть может все дело в том, что сломалась кнопка включения. Проверьте целостность контактов, если один из них отошел, его необходимо просто припаять на место.

Данные советы должны помочь справиться с проблемой, если же это не так, обратитесь за помощью к квалифицированным специалистам.

Задаваться вопросом, почему не включается монитор, пользователям приходится не слишком часто. Но, если проблема уже возникла, справиться с ней бывает достаточно сложно.

И в такой ситуации, когда компьютер остаётся без основного средства для отображения информации, следует предпринять как можно больше действий для его восстановления.

И в этом может помочь исследование признаков, сопутствующих не включающемуся устройству – мигающей лампочки, перезагрузки системы и даже поведению самого компьютера.

Проверка поможет выяснить, какая именно возникла неполадка, и помочь её исправить своими силами или путём обращения в сервис.

Пыль в системном блоке

А вы давно проводили профилактику в вашем системном блоке? Если окно комнаты, где находится компьютер, напротив проезжей части, то летом вы наверное замечали много пыли на подоконниках. Так вот, системный блок это пылесос, который заглатывает в себя эту пыль. Откройте крышку системного блока и пройдитесь пылесосом.

Важно
! Не надо касаться пылесосом материнской платы и других устройств. После сбора мусора, отсоедините видеокарту от материнской платы и почистите контакты ластиком для карандашей

Легким нажатием пройдитесь по контактам видеокарты. Не надо
чистить ластиком для ручек
, так как он содержит твердые частицы.

Ниже на изображении можете посмотреть, как это выглядит, только вместо видеокарты на картинке ОЗУ:

Как выполнить настройку?

Если LG-монитор не включается, то, скорее всего, необходима его настройка. Этот процесс осуществляется двумя основными способами в зависимости от типа операционной системы. Рассмотрим каждый из них:

Если в компьютере установлен Windows 7, то настройка происходит следующим образом: зайти в Пуск, после чего на клавиатуре начать набор слова «калибровка». Здесь должен появиться пункт «Калибровка цветов монитора». Чтобы ее начать, необходимо нажать на Enter и следовать всем предложенным здесь инструкциям.
Для всех остальных операционных систем настройка происходит несколько иначе. Для этого на мониторе необходимо найти кнопку, которая называется Menu. Последующая настройка монитора LG выполняется при помощи этого меню.

Основные неполадки

В случае если LG-мониторы подают признаки жизни во время включения, но после этого появляются дежурные сообщения об отсутствии видеосигнала, то возможны такие неисправности:

Кабель видеосигнала сгорел или на нем появились дефекты. В результате монитор не включается, но системный блок продолжает нормально функционировать.
Монитор не включается, в то время как в системном блоке монтированы сразу две видеокарты, а работает только одна из них. Необходимо попробовать подключить экран к разъему другой видеокарты. Возможно, первая вышла из строя.
На экране отсутствует изображение, что стало следствием неисправностей видеокарты. Чтобы проверить работоспособность устройства, его необходимо подключить к рабочему блоку.
LG-мониторы могут не работать, ели сломана материнская плата компьютера. В этом случае при их подключении не появляется никаких сигналов.
Возможно, процессор также не включается. Желательно подсоединить монитор к рабочему компьютеру и проверить его функционирование. Если после таких манипуляций нет никакой реакции, может понадобиться ремонт. Выполнить его можно своими руками, но лучше доверить работу специалисту.

Компьютер

Проблема может быть связана с самим ПК, самый простой пример, неисправная видеокарта. Такие случаи не редкость, изображение просто не будет передаваться, то есть экран будет черным. От этого может появиться впечатление, что монитор lg совсем не включается. Проверить так ли это, можно простым способом, отключите шнур монитора от видеоадаптера, на панели должно появиться сообщение «проверьте кабель», если же его нет, значит проблема в самом устройстве.

То же самое касается поломок связанных с блоком питания ПК, напряжение может просто не поступать или поступать в недостаточном количестве. Проверяется данный факт достаточно просто, работоспособность кулеров, говорит о исправности блока.

Схема разборки и ремонта монитора LG Flatron L1730 S

Данная статья рассчитана для людей которые делают первые шаги в мир ремонта техники.

Модель монитора: LG Flatron L1730 S

Симптомы: при включении питания монитора, экран включается на 1 сек. и сразу отключается, индикаторный светодиод горит зеленым цветом.

Наиболее характерная причина: за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе

Приступим к разборке монитора. Инструмент: 2 небольших плоских отвертки, 1 крестовая.

Кладем монитор экраном вниз на ровную поверхность дабы не повредить экран, можно для удобства на пенопластовую подставку , отключаем кабель питания и сигнальный кабель D-Sub как показано на Рис. 1.

Рис. 1. Отключение кабеля D-SUB от монитора

Для снятия ножки нажимаем одновременно двумя пальцами на рычаги и тянем на себя, как показано на Рис. 2 и 3

Рис. 2. Рис. 3. Снятие ножки монитора

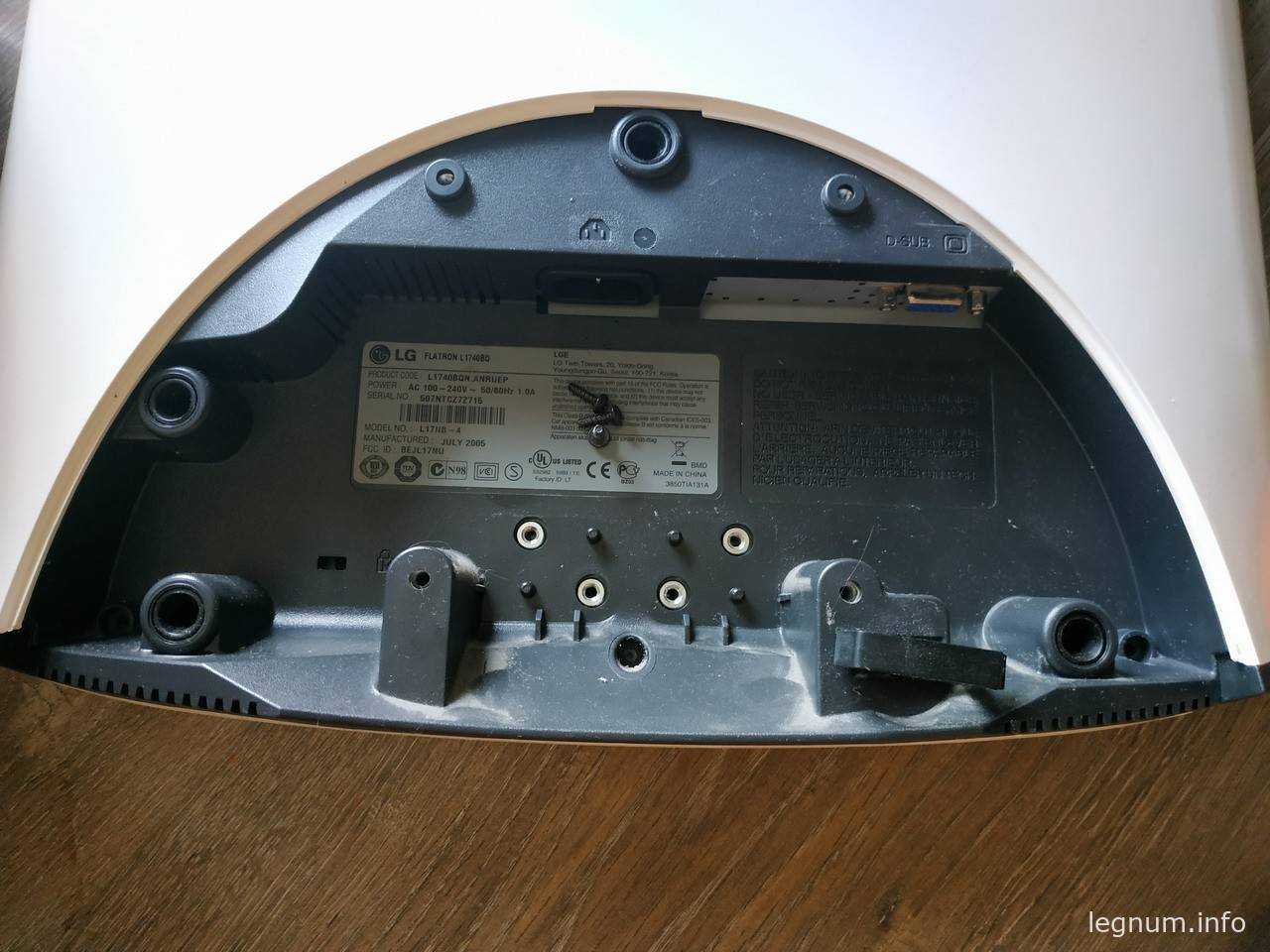

На Рис. 4. показано, как снимать крышку ножки.

Рис. 4. Снимаем крышку ножки

Далее после снятия крышки, крестовой отверткой откручиваем четыре винта на которых к монитору крепится ножка, как показано на Рис. 5.

Рис. 5. Откручиваем четыре винта на которых к монитору крепится ножка

После того как вытащили болты, слегка тянем ножку на себя и снимаем с петель. Далее откручиваем и достаем оставшиеся 2 винта (Рис. 6.).

Рис. 6. Далее откручиваем и достаем оставшиеся 2 винта

Для облегчения открытия корпуса можно вставить плоскую отвертку в замочек (Рис. 7) вставляем легко без большого усилия и видим, что если посмотреть с торца, то центральная часть немного отошла. С вставленным предметом(отверткой) переворачиваем монитор экраном вверх.

Рис. 7. Защелка корпуса

Аккуратно не спеша поддеваем лицевую рамку плоской отверткой и продвигаемся от центра к краям.

Рис. 8. Примерное расстояние между защелками слева. Рис . 9. Примерное расстояние между защелками справа.

Далее двигаемся по контуру и отщелкиваем со всех сторон.

Рис. 10. Боковая сторона

Рис. 11.

Приподнимаем рамку, и снимаем ее окончательно.

И так, следующий шаг –это снятие тыльной части корпуса. Для этого достаем плату с кнопками

(Рис. 12.), после чего немного отодвигаем 4 защелки удерживающие экранный модуль (Рис. 14), нам понадобятся 2 плоских отвертки, сначала разжимаем 2 защелки с одной стороны и подставляем одну отвертку, далее аналогично с другой стороны, далее двумя руками просто поднимаем экран, а заднюю стенку убираем.

Рис. 12. Плата с кнопками управления и индикатором питания.

Рис. 13. Расположение креплений

Снова переворачиваем экраном вниз и снимаем два защитных экранирующих колпачка расположенных с двух сторон(Рис. 14).

Отсоединяем 2 штекера подключенных к плате блока питания, для исключения проблем при сборке, до того как отключим их , делаем маркером метки на проводах в виде цифр или рисок для того, чтобы не перепутать — куда какой штекер потом вставлять (Рис. 15).

Рис. 15 Рис. 16

С другой стороны также отключаем 2 штекера.

Теперь необходимо снять металлический защитный экран-крепление , для этого необходимо открутить четыре винта (Рис. 17, Рис. 18), после чего легко аккуратно приподнимаем кожух и видим шлейф идущий с экрана к плате управления, плату блока питания

Рис. 17

Рис. 18

Рис. 19 Блок питания монитора LG Flatron L1730 S

Сжимаем и отсоединяем шлейф
Откручиваем четыре винта
Достаем плату
Проводим внешний осмотр на предмет сгоревших деталей и т.д.

Данная неисправность заключалась в том , что за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе, производится замена конденсаторов на аналогичные либо лучше. Изначально в данном экземпляре были установлены т.н. электролитические конденсаторы Samxon GF Low ESR 105C 680mf*25v и 1000mf*16v Описание на сайте производителя (Samxon GF Low ESR) для надежности их лучше заменить на аналогичные но с более высоким напряжением 1000mf*25v Low ESR 105C, например: HITANO . Вздутие конденсатора это типичная проблема данной модели монитора .

Также параллельно электролиту был припаян шунтирующий smd конденсатор 1206 X7R 100nF/50V можно ставить 0,1- 1.5mf

В процессе пайки использовался спирто-канифольный раствор, впоследствии смытый спиртом

При пайке соблюдать осторожность, следить чтобы не было замыканий между дорожками , не допускать перегрева выводов конденсаторов

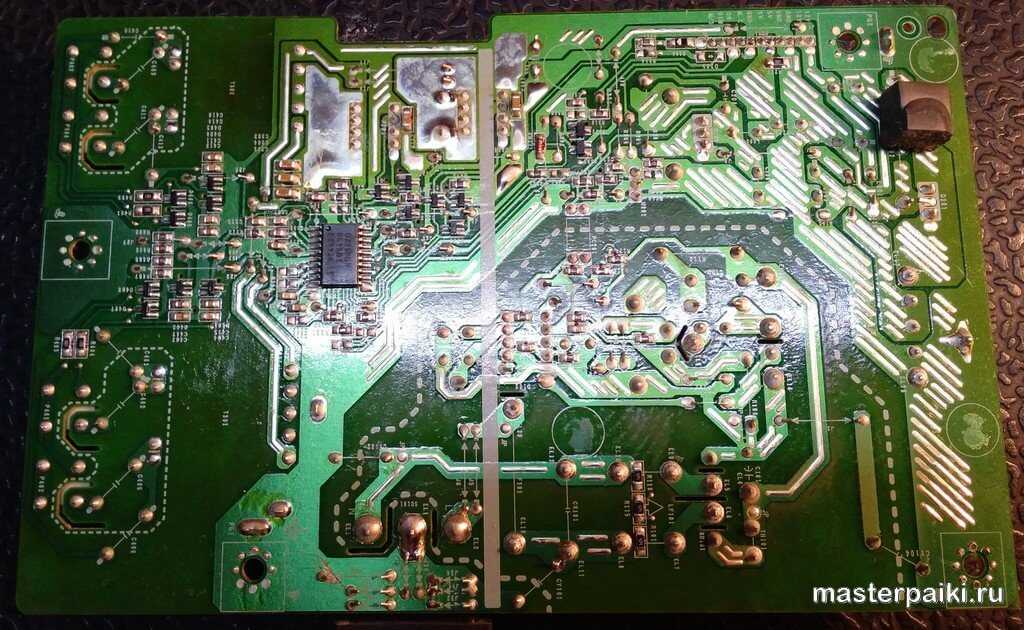

Рис. 20 Блок питания вид на детали Рис. 21 Блок питания вид со стороны дорожек

Ставим плату наместо, прикручиваем, вставляем шлейф и можно сделать тест:

Рис. 22 — Тестовое включение монитора без корпуса

Убеждаемся что проблема решена и приступаем к сборке в обратном порядке.

Как разобрать монитор LG

Монитор LG может выйти из строя по разным причинам, для того чтобы провести диагностику и иметь возможность починить устройство, его для начала необходимо разобрать. Именно процесс разборки вызывает у владельцев затруднения, поэтому мы решили написать подробную инструкцию как разобрать монитор lg. В зависимости от конкретной модели процесс этот может несколько отличаться, поэтому в данном обзоре рассмотрим несколько вариантов.

Порядок действий при разборке монитора LG

Первым делом необходимо снять подставку монитора;
Снять заднюю крышку;
Аккуратно отсоединить переднюю рамку монитора;
Открепить защелки, удерживающие матрицу;
Убрать металлические заглушки;
Вынуть два разъема с кабелями подсветки;
Матрица монитора подключена к плате при помощи шлейфа, прежде чем снять ее необходимо отсоединить и его;
Электронные платы и блок питания теперь также доступны к разборке, снять можно и их;

Как разобрать монитор lg flatron l1953s

Подставка монитора

Для начала необходимо открутить болты удерживающие поставку монитора lg, ее отсутствие обеспечит доступ к задней крышке. Прежде чем приступить к этой несложной задаче монитор необходимо уложить на ровную поверхность, дабы минимизировать риски повреждения самого экрана. Обычно подставку фиксируют четыре болта под крестовую отвертку, то есть, снять ее не составит никакого труда. Помимо этого подставки бывают оснащены пластиковыми крышками, которые придется снять чтобы добраться до шурупов.

Задняя крышка

Процесс снятия задней крышки устройства мало чем отличается от предыдущего, таким же образом выкручиваем все шурупы и снимаем ее. После этого крышку уже можно убрать в сторону, легкая часть процесса разборки на этом заканчивается.

Передняя рамка монитора

Если ищите ответ на вопрос, как разобрать монитор lg, переходите к следующему шагу процесса, здесь нужно будет снять переднюю рамку техники. Процесс это очень ответственный и требует максимальной аккуратности от исполнителя. Дело в том, что пластик передней части корпуса очень тонок, кроме того есть вероятность что вы повредите матрицу устройства. Именно поэтому, вооружившись тонкой, плоской отверткой, аккуратно откройте все защелки, после чего снимите рамку.

Матрица устройства

После того как передняя часть корпуса будет снята, откроется доступ к пластиковым крепежным элементам матрицы монитора, к ним также нужен особый подход, даже небольшое повреждение экрана приведет к выходу его из строя. Разборка монитора lg flatron l1953s не подразумевает снятие металлических заглушек, однако если у вас другая модель, отсоедините их, сделать это можно руками, потребуется небольшое усилие. Теперь матрицу можно снять, только не делайте резких движений, потребуется еще отсоединить шлейф экрана, что подключен к плате.

Подсветка

Следующим шагом, для соискателей как разобрать монитор lg flatron, будет отключение клемм подсветки, обычно их две, но тут опять же все зависит от модели техники. Клеммы вы сможете вынуть без помощи всякого инструмента, хотя для этого понадобится небольшое усилие, как и в случае с заглушками.

Микросхемы и блок питания

Теперь у вас появился доступ к «мозгу» монитора, его микросхемам, а также блоку питания, к слову, основная часть неисправностей связанна как раз с одной из этих деталей. Крепятся они также при помощи болтов, открутив их можно осмотреть комплектующие на наличие повреждений. В целом мы получили ответ на поставленный вопрос – как разобрать монитор lg.

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Спасибо за обращение.

Возможно вас также заинтересует

Ремонт мониторов LG от 45 минут

Закажите ремонт в нашем сервисном центре, и получите исправное устройство в тот же день, от 45 минут

Узнать точное время и стоимость ремонта Спасибо, не надо

LG flatron w1942s при включении подсветка загорается на 2-3 секунды и гаснет

Осмотр показал 3 вздутых электролита на 470 мкф на 35 вольт, которые были заменены на новые, вместо с 1000 мкФ х 16 В для профилактики. Первое включение показало, что после замены конденсаторов подсветка не загорается даже на секунду, а индикатор питания светится синим
, но экран остается темным. Диагноз сгорел мосфет 4525GEH
, его можно заменить аналогом STU407D.

Внимание! Включать монитор, после замены вздутых конденсаторов по питанию инвертора, без предварительной прозвонки выходных транзисторов, нельзя.

Не рекомендуем покупать дешевые китайские конденсаторы (класса Экстра E-C), у них ESR завышено в 1,5 – 2 раза. Работать будет, но чревато нагревом конденсатора и транзистора импульсного преобразователя. Ставим конденсаторы нормального бренда: Jamicon, Suntan, Samwha или Yageo
.

Обвязка транзистора, по схеме инвертора для подсветки монитора не пострадала, все детали оказались рабочими. Осталось приобрести APM4048DU4
корпус TO252-4 или аналоги STU407D, АР4525GEH, IRF7389, IRF7319PBF (хуже по току)
. Поставили STU407D
, т. к. характеристики по току лучше почти в 2 раза.

После замены элементов еще нужно проверить ежеминутно температуру транзисторов и температуру конденсаторов в первые 10 минут. Ежели не горячие, то проверяем температуру уже через каждые 5 минут.

Настройки монитора

Если все подключено, верно, и вы не догадываетесь, почему не включается монитор при включении компьютера, тогда надо не исключать, что настройки для монитора были изменены. Нажмите кнопку «Menu» на мониторе и пробегитесь по настройкам. Надо изменить яркостью и контраст. Если не знаете, как это делается в вашем мониторе, тогда найдите руководство для пользователей. При покупке монитора вам должны были дать диск либо же распечатанное руководство. Если по каким-то причинам его нет, тогда в помощь вам интернет для поиска.

Для тех кто не боится поковыряться в настройках, то можете это сделать без каких либо дисков и документов. На самом деле, там все понятно. Чтобы облегчить эту задачу, для начала переключитесь на «Русский язык».

После чего будет более-менее понятно. Кстати, если вы видите на экране меню настроек, тогда с вашим монитором всё в порядке. Можете не переживать о его замене.

панель управления жидкокристаллического монитора LG 22

На этом этапе предлагаю просто открыть картинку и предварительно ознакомиться с «рычагами» панели управления монитором.

Ну и как только малость определитесь и пообвыкнетесь, можно приступать к подключению приобретённого ЖК к вашему компьютеру. Здесь всё традиционно понятно, приблизительно как подключение электрического утюга или чайника

Кабель DVI-D абсолютно одинаков с обоих концов. Вам только останется пристроить его к компу и дисплею. Осторожненько соединяйте… и смотрите чтобы не перекашивались штекера, при затягивании крепительными болтиками)

AC-DC Адаптер — самое время дать ток в жидкокристаллическую сетку вещания) Подключаем кабель питания (адаптер).

…И как только монитор засверкает и запоёт, значит вы всё делали верно! И значит, время вспомнить пункт чуть выше и понажимать на кнопочки панели управления монитором и изображением…

После того как первично настроите ЖК LG и увидите ваши привычные сайты соцсетей, можете приступать к более утончённому изучению инструкции пользователя. Для этого вам всего-то стоит вложить двд диск в дисковод и ознакомиться с «паспортом» вашей покупки более детально.

Можно, к примеру, настроить функции «Клон» и «Двойной дисплей» (удобные штуки) — но excaimexcaim — прежде чем использовать описанные в руководстве функции, необходимо

СЦSTARTTUP

Home
Как разобрать монитор LG

Как разобрать монитор LG

Разборка монитора LG FLATRON L1734S-BN своими руками

Вкратце расскажу вам что мы будем делать:

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-7918861358143577″ data-ad-slot=»8958989208″>

1.Уберем подставку монитора

2.Отделим половинки корпуса друг от друга

3.Отсоединим панель управления

4.Отсоединим разъемы ламп подсветки

5.Отсоединим шлейф от матрицы

6.Снимем плату питания

Итак, для разбора монитора нам понадобится:

Отвертка-
Отвертка+
Коробочка под винтики
Подложка или газета

Примечание

Когда будете плоской отверткой отделять половинки корпуса друг от друга, старайтесь делать это аккуратно, так как плоской отверткой при отделении, можно попортить внешний вид монитора!

Разбираем монитор:

Важное

Перед началом работы, постелите на стол газету или подложку.

1.Отгибаем защелки и убираем подставку монитора 2. Берем в руки плоскую отвертку, просовываем жало между половинок, тяням отверку на себя по этой щели, когда на пути встречается защелка, то немного оттягиваем пластик задней крышки вверх и при этом слегка проворачиваем отвертку по оси до момента пока защелка не откроется.

3.Отгибаем защелки и убираем панель управления

4.Убираем в сторонку переднюю половинку монитора 5.Откручиваем 3 винтика и убираем ножку

6.Убираем пластмассовую крышку

7.Откручиваем 4 винтика и снимаем крепления подставки монитора

8.Откручиваем с левой стороны 1 винтик

9.Аналогично откручиваем с правой стороны 1 винтик

10.Отсоединяем разъемы ламп подсветки

11.Отсоединяем шлейф от матрицы

12.Откручиваем 4 винтика на плате питания

13.Отсоединяем шлейф от видео платы

14.Отсоединяем питание от видео платы

15.Снимаем плату питания

На этом наш разбор монитора LG flatron l1734s-bn закончился!

Важные манипуляции

Прежде чем начнете читать статью, удостоверьтесь, что сетевой фильтр включен. Если нет питания, то никакого изображения на экране вы ни когда не увидите. Возможно, что кто-то из домочадцев выключил монитор через кнопку, а может вы сделали сами нарочно. Проверьте, все ли в порядке с этим.

Итак, что нужно сделать в первую очередь, когда не включается монитор при запуске компьютера? На некоторых мониторах, как и на системных блоках, есть кнопка включения. Обычно она находится сзади монитора, иногда встречается сбоку. Чтобы включить монитор, необходимо перевести в положение «On» (1) , для наглядности смотрите на изображение ниже:

Чтобы определить включен ли монитор, посмотрите на переднюю панель монитора. Снизу обычно располагаются индикаторы, по которым вы можете определить, поступает ли напряжение в монитор.

Самая первая распространенная проблема – это плохие контакты. Причем эта ерунда может быть, как в месте подключения проводов к материнской плате, сзади системного блока, также плохой контакт видеокарты с материнской платой ну и самое банальное, когда плохой контакт сзади монитора. В общем, необходимо проверить оба конца проводов, а именно провод который передает картинку на экран и провод питания от сети.

Здесь может быть еще один подводный камень, тип передаваемого на монитор сигнала. В современных видеокартах встроены два разъема, по которым возможно осуществить подключение монитора: белого (DVI) цвета и синего (VGA). Самый последний вид разъема, который может встречаться в самых новых мониторах это HDMI и при подключении с ним тяжело ошибиться.

Если у вас используется DVI подключение, попробуйте сменить его на синий и наоборот. Не помогло? Тогда найдите разъем подключения монитора на самой материнской плате.

Он будет находиться там в том случае, когда в вышеуказанной плате есть встроенный видеоадаптер. Подсоединили? Работает? Тогда дело в видеокарте, а именно в настройках или самое плохое — она у вас перегорела. Также можно подключить другой монитор, отключив его от другого компьютера, взять можно у соседей на пару минут, если у вас нет второго домашнего компьютера. При включении другого монитора, выключите компьютер, отсоедините ваш монитор и подключите другой, а уже потом включаете компьютер.

LG Flatron W1942S ремонт платы питания и инвертора — ITcom сервисный центр Харьков

Пришёл в ремонт жк монитор LG FLATRON W1942S

при включении мигает надписью LG

Схема монитора TFT LG FLATRON W1942S

Перед началом диагностики рекомендуем ознакомится со структурной схемой монитора lg w1942s

С другой стороны платы часто выгорает smd конденсатор, который стоит в обвязке микросхемы, маркировка C303, находится параллельно с таким же C302. Как правило, выгорает конденсатор C303 вместе с транзистором APN 4052. По всей видимости – это слабое звено у LG w1942s.

Прошивка после скачка напряжения

Как правило, после скачка напряжении у LCD монитора LG 1942 и 1742 слетает и прошивка. Так что после замены неисправных элементов, возможно, потребуется перепрошить монитор.

LG flatron w1942s при включении подсветка загорается на 2-3 секунды и гаснет

Осмотр показал 3 вздутых электролита на 470 мкф на 35 вольт, которые были заменены на новые, вместо с 1000 мкФ х 16 В для профилактики. Первое включение показало, что после замены конденсаторов подсветка не загорается даже на секунду, а
индикатор питания светится синим, но экран остается темным. Диагноз сгорел мосфет 4525GEH, его можно заменить аналогом STU407D.

Внимание! Включать монитор, после замены вздутых конденсаторов по питанию инвертора, без предварительной прозвонки выходных транзисторов, нельзя. Не рекомендуем покупать дешевые китайские конденсаторы (класса Экстра E-C), у них ESR завышено в 1,5 – 2 раза

Работать будет, но чревато нагревом конденсатора и транзистора импульсного преобразователя. Ставим конденсаторы нормального бренда:

Jamicon, Suntan, Samwha или Yageo.

Обвязка транзистора, по схеме инвертора для подсветки монитора не пострадала, все детали оказались рабочими. Осталось приобрести APM4048DU4 корпус TO252-4 или аналоги STU407D, АР4525GEH, IRF7389, IRF7319PBF (хуже по току). Поставили STU407D, т. к. характеристики по току лучше почти в 2 раза.

Не включаются лампы подсветки LG W1942S – виноват APM4048DU4

Если ремонт не закончился перепайкой конденсаторов, а у LG flatron W1942S видимо нет срабатывания защиты после утечки конденсаторов (их надо менять заранее), то всё может оказаться сложнее. Короткое замыкание трансформатора в инверторе или непропаянные ножки трансформатора в самом трансформаторе, то ищите по запросу «схема инвертора для подсветки монитора

Обратите внимание на плату, в том месте, где припаяны ножки конденсаторов 470 мкф х 35 В, ремонт монитора LG W1942S уже был когда-то, и Харьковские мастера решили не заморачиватся с чисткой платы от канифоли после пайки. Вот и результат, не видно ни дорожек и вид не презентабельный . APM4048DU4 — вот и сам виновник

APM4048DU4 — вот и сам виновник.

Разборка и ремонт монитора LG Flatron L1952S

Привет! Сегодня с Мастером Сергеем покажем разборку и ремонт монитора LG Flatron L1952S. Проявление неисправности — классическое. Монитор не включается и не реагирует на кнопки. Начнем с разборки.

Все мониторы LG и других марок в основном собраны на защелках. Поэтому выкрутив крепежные винты при наличии, вытаскиваем подставку и приступаем к освобождению защелок по периметру корпуса.

Один из мастеров сделал хорошую анимацию, поясняющую как вывести защелки из зацепления с корпусом, так что оставлю это здесь — пригодится.

Чтобы просмотреть анимацию — нажмите на изображение.

После того, как отщелкнули заднюю крышку монитора, аккуратно приподнимите ее, чтобы не оторвать шлейфы к матрице. Отключаем шлейфы и снимаем металлический кожух платы питания, сдвинув его в сторону. На плате питания монитора LG Flatron L1952S найден вспученный электролитический конденсатор.

После замены вздувшегося конденсатора монитор включился, но при подаче сигнала по VGA изображения не было. Сергей решил проверить остальные конденсаторы и нашел еще два высохших.

После их замены монитор исправно заработал. От себя могу добавить — перед сборкой проверяйте пайку плат на предмет микротрещин, окислов и остатков флюса. Особенно часто трещины в припое появляются вокруг контактов трансформаторов, транзисторов и больших конденсаторов.

После сборки монитора обязательно устраивайте технологический прогон хотя бы пару часов.

Так вы исключите появление плавающих неисправностей. На этом ремонт ЖК монитора LG Flatron L1952S успешно закончен. С вопросами прошу в комментарии.

Для вас старались Мастер Сергей и Мастер Денис.

Схемы мониторов

Чтобы жидкокристаллическая панель устройства нормально функционировала, первостепенное значение оказывает источник света. Световой поток в мониторе создается с помощью ламп с холодным катодом. Найти их можно на краях монитора. Чтобы подключить лампы в ЖК-мониторах, может понадобиться емкостная схема монитора LG. Инвертором создаются все необходимые условия для управляемого тлеющего разряда. При этом рабочая точка каждой из ламп находится на пологой части кривой. В результате становится возможным постоянство их свечения на протяжении длительного времени.

Структурная схема монитора LG flatron позволяет оказать воздействие на работу блока дежурного режима. Чтобы монитор включился, нужно достаточное время. В результате инвертор включается примерно через 2-3 секунды после того, как экран перешел в рабочий режим.

Итог

В этой статье мы подробно разобрали типичные неисправности мониторов и их самостоятельный ремонт с примерами.

Стоимость ремонта

Стоимость ремонта зависит от наличия деталей и их стоимости. Сервисные центы могут брать от 500 рублей за работу. К этой цене добавляется гарантия, которая обычно от 1 месяца.
