Тестер lcr метр mega328

Сборка GM328

Схема для пайки нашего тестера радиодеталей мне не пригодилась, я привел ее для ознакомления. На плате места для всех деталей подписаны и ошибок там нет. Кроме того отверстия луженые и плата в дополнительной подготовке не нуждается. Приступим непосредственно к сборке. Первое что я припаял это резисторы. Все они маркированы так что можно воспользоваться любым онлайн справочником по расшифровке маркировки резисторов. Но я все же проверил каждый мультиметром, ведь маркировали же китайцы, мало ли что…

Паяем резисторы

Затем транзисторы, варистор и стабилитрон

Тут важно не ошибиться, все они выполнены в корпусе ТО-92. Если впаять на место стабилитрона что либо другое то подача нестабилизированного напряжения для платы окажется фатальной

Паяем транзисторы

На следующем этапе были припаяны конденсаторы и кварц. Все согласно маркировки, благо она четкая, а спайкой кварцевого резонатора можно только специально допустить ошибку).

Конденсаторы GM328

DIP — панель для микроконтроллера впаять можно любой стороной, на полет не повлияет.

Впаиваем DIP-панель в GM328

Паяем крупные элементы такие как ZIF панель для подключения измеряемой радиодетали, контакты для подключения дисплея, клемники под винт для генератора частоты, частотомера, вольтметра и гнездо питания.

ZIF панель и так далее…

Ну и в заключении работы с паяльником впаиваем энкодер, нам ведь надо будет как то управлять всем этим хозяйством. Да и надо еще припаять ноги к дисплею, фото этого результата выкладывать не вижу смысла.

Кстати на всякий случай распиновка дисплея:

Распиновка дисплея ST7735

Как запрограммировать тестера

Я захотел узнать, какая из ATMeg, установлена в моем тестере, поэтому решил припаять разъем для программирования BH-10. Но он туда не влезал из-за подстроечного резистора, поэтому боковая стенка разъема была отпилена ножовкой, а резистор отодвинут чуть выше. Распиновка разъема полностью совпала с распиновкой программатора AS-4 и я смело подключил программатор и подал питания на тестер. Но вот не задача, программатор не видит процессор из-за того что питание подается на тестер только при нажатие кнопки, все остальное время 5В на процессоре нету. Даже если кнопку постоянно нажимать, программатор все равно не хочет «общаться» с процессором. Чтобы подать постоянное питание достаточно замкнуть коллектор и эмиттер транзистора T3, тогда питание будет постоянно подаваться на IC3. После установки перемычки, микроконтроллер стал определятся и читаться.

Прошивку 1.06К взял отсюда: https://kazus.ru/forums/showpost.php?p=595426&postcount=21 Эта прошивка тоже работает: https://kazus.ru/forums/showpost.php?p=594182&postcount=1

Сопутствующие товары

ESR измеритель транзистора тестер GM328A ЖК-дисплей диод емкость ESR напряжение частотомер ШИМ квадратная волна генератор сигналов
249 руб.

A830L Цифровой мультиметр ЖК-дисплей AC DC напряжение диод Freguency ручной мультитестер тестер тока световой дисплей зуммер функции
203 руб.

105 градусов угол Отвертки Набор патрон-адаптер Регулируемый сверла угол инструмент отвертка 1/4 дюйма для шестигранных бит гнездо
163 руб.

Carving Knife Metal Scalpel Knife Tools Kit Cutter Engraving Craft knives+5pcs Blades Sculpture Knife DIY Repair Hand Tools
39 руб.

12 линий 3D лазерный уровень Зеленая лазерная линия самонивелирующийся 360 градусов Горизонтальные и вертикальные поперечные линии со штативом для улицы
3 047 руб.

1 отвертка для ПК биты магнитное кольцо 1/» 6,35 мм Металл сильный намагничиватель винт ручные инструменты
67 руб.

Цифровой инфракрасный термометр GM320, портативный Бесконтактный измеритель температуры, пирометр, ИК лазерный точечный пистолет-50~ 380 Цельсия
422 руб.

3 шт./компл. 0- спиртометры тестер профессиональный измеритель концентрации с термометром для ликера
298 руб.

Тип-c тестер USB Тестер DC Цифровой вольтметр напряжение измеритель тока Амперметр детектор power Bank зарядное устройство вольтметр с индикатором
209 руб.

Алюминиевый металлический осушительный насос всасывающий оловянный пистолет устройство для отсасывания припоя устройство для удаления ручки Вакуумный паяльник осушитель сварочные инструменты
77 руб.

Все готово к первому включению.

Все, выключаем и откладываем паяльник, он нам больше не понадобится

Вставляем мозги в панель, внимание, не перепутайте положение! Выемка на микроконтроллере должна «смотреть» на гнездо для дисплея. Если перепутаете то атмеге это не понравится и она может сильно и даже смертельно обидеться на вас

Вставляем и прикручиваем винтами наш дисплей и привинчиваем ноги. Все, работа завершена.

Результат трудов

Кстати по окончании сборки у меня осталась пара лишних деталей.

Лишний кондер и резистор

Гнездо для кроны я не припаивал так как лично я им пользоваться никогда не буду. Это лишает мой девайс портативности но мне она и не нужна. Вы можете припаять.

Если после сборки прибор показывает Vext=0mV и ведет себя неадекватно то проверьте светодиод. В большинстве случаев проблема заключается в неправильной установке.

Типы тестируемых элементов:

название элемента	индикация на дисплее/диапазон
NPN транзисторы	«NPN»
PNP транзисторы	«PNP»
N-канальные-обогащенные MOSFET	«N-E-MOS»
P-канальные-обогащенные MOSFET	«P-E-MOS»
N-канальные-обедненные MOSFET	«N-D-MOS»
P-канальные-обедненные MOSFET	«P-D-MOS»
N-канальные JFET	«N-JFET»
P-канальные JFET	«P-JFET»
Тиристоры	«Tyrystor»
Симисторы	«Triak»
Диоды	«Diode»
Двухкатодные сборки диодов	«Double diode CK»
Двуханодные сборки диодов	«Double diode CA»
Два последовательно соединенных диода	«2 diode series»
Диоды симметричные	«Diode symmetric»
Резисторы	от 0,5 К до 500К
Конденсаторы	от 0,2nF до 1000uF

При измерении сопротивления или емкости устройство не дает высокой точности Описание дополнительных параметров измерения: — H21e (коэффициент усиления по току) — диапазон до 10000 — (1-2-3) — порядок подключенных выводов элемента — Наличие элементов защиты — диода — «Символ диода» — Прямое напряжение – Uf — Напряжение открытия (для MOSFET) — Vt — Емкость затвора (для MOSFET) — C=

Автор девайса Маркус, но в дальнейшем разработку продолжил Карл Хейнц.

Ну, что можно сказать, транзисторы и диоды определяет, емкости конденсаторов тоже, у электролитов и ESR показывает. О точности измерений пока ничего не могу сказать, времени чтобы поверить показания, пока нету. Тестер оказался не очень удобен в использовании.

Неудобства при использовании:

1. При каждом измерении нужно сначала приложить деталь к контактным площадка, а потом нажимать кнопку «Тест», причем времени проходит от момента включения до измерения не так мало.
2. Если тестируемый компонент сгорел с КЗ всех трех ножек, то в этом случае тестер перейдет в режим самотестирования.
3. Нет подсветки индикатора. Я подозреваю что просто не впаяли самые правые два пина на плате индикатора. Они кстати помечаются как «А» и «К».
4. Светодиодик индицирующий включение прибора горит очень ярко.
5. В тестере прошита старая программа, на профильных форумах, есть более свежие, у которых более удобно показывается распиновка компонента по ножкам.
6. Две клеммы непонятно какие, провод в них не зажмешь. Только штыри.

А вот и сама плата, маркировку Меги соскребли.

И вот не распаянная часть платы. На ней оказалась схема модуля обеспечивающей работу тестера от литиевого аккумулятора.

Собственно название редакции «Booster edition».

GM328 обзор

Вот что он умеет определять и измерять характеристики:

• NPN и PNP транзисторы
• Мосфеты
• Диоды
• Светодиоды
• Двойные диоды
• Тиристоры
• Стабилитроны
• Резисторы (может сразу два)
• Конденсаторы
• Постоянное напряжение до 50 вольт

Впечатляет не так ли? Для каждого проверяемого элемента показывает так же ESR и емкости затвора. Кроме того может использоваться в качестве генератора импульсов от 1Гц до 2МГц а так же использоваться для измерения частоты в том же диапазоне. И это только основные характеристики. Прекрасный цветной графический дисплей, четкий и яркий. В базовой прошивке есть возможность настройки цветов для каждого элемента интерфейса.

Так же хочу отметить способность к прошивке данного тестера, нам ведь всегда хочется что то улучшить или переделать). Благо для этой модели на просторах интернета есть масса прошивок, в том числе и русских. Подробный мануал по прошивке обязательно напишу в ближайшее время.

Измерение емкости транзисторметром

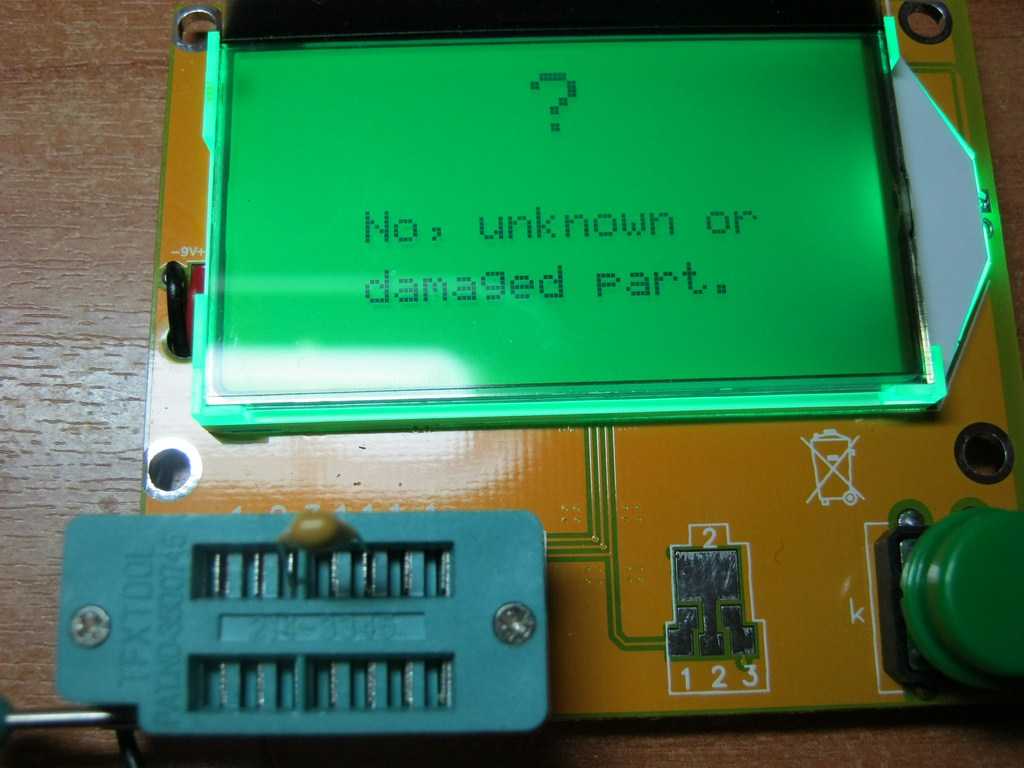

Взял конденсатор на 10 пикофарад:

Транзисторметр пишет «неизвестный либо поврежденный радиоэлемент». Чтобы замерять маленькие величины, можно параллельно замеряемому конденсатору добавить другой конденсатор большой емкости, например 100 пикофарад, а затем вычесть это значение.

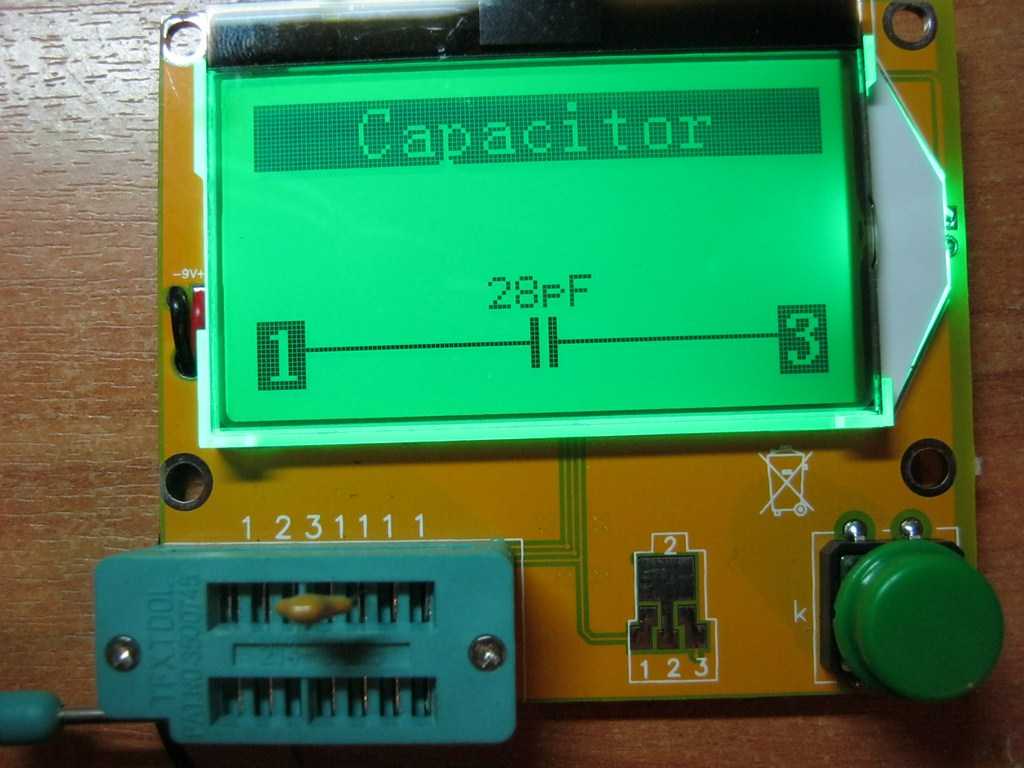

Берем конденсатор чуть-чуть больше номиналом: 27 пикофарад

Показывает

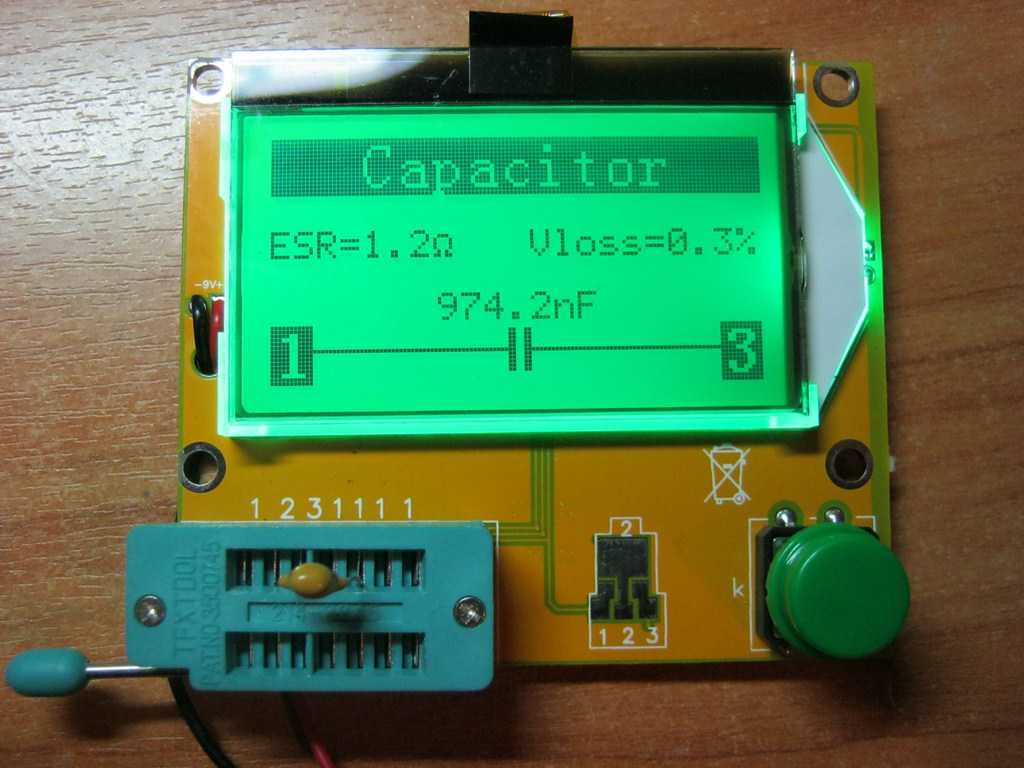

Беру конденсатор на 1 микрофарад керамический

Показывает ;-). Тут уже видим такие параметры, как эквивалентное последовательное сопротивление (ЭПС), на буржуйский лад ESR.

Все вы знаете, что идеальных радиоэлементов не существует. Все реальные радиоэлементы обладают какими-то паразитными параметрами, и конденсатор, конечно же, не исключение. Диэлектрик конденсатора, который находится между его обкладками, а также сам корпус конденсатора тоже обладают каким-то конечным сопротивлением. Сумму сопротивления корпуса и диэлектрика я показал одним резистором «R диэлектрика».

Как раз именно через это сопротивление и разряжается конденсатор. Получается, чем меньше это сопротивление, тем бОльшая сила тока течет через него, и наоборот. Эта сила тока называется током утечки конденсатора. Следовательно, чем больше ток утечки, тем хуже сам конденсатор. Поэтому, производители и разработчики радиоэлектронных компонентов стараются делать так, чтобы ток утечки был минимальным.

Реальная картина всех паразитных параметров конденсатора выглядит так:

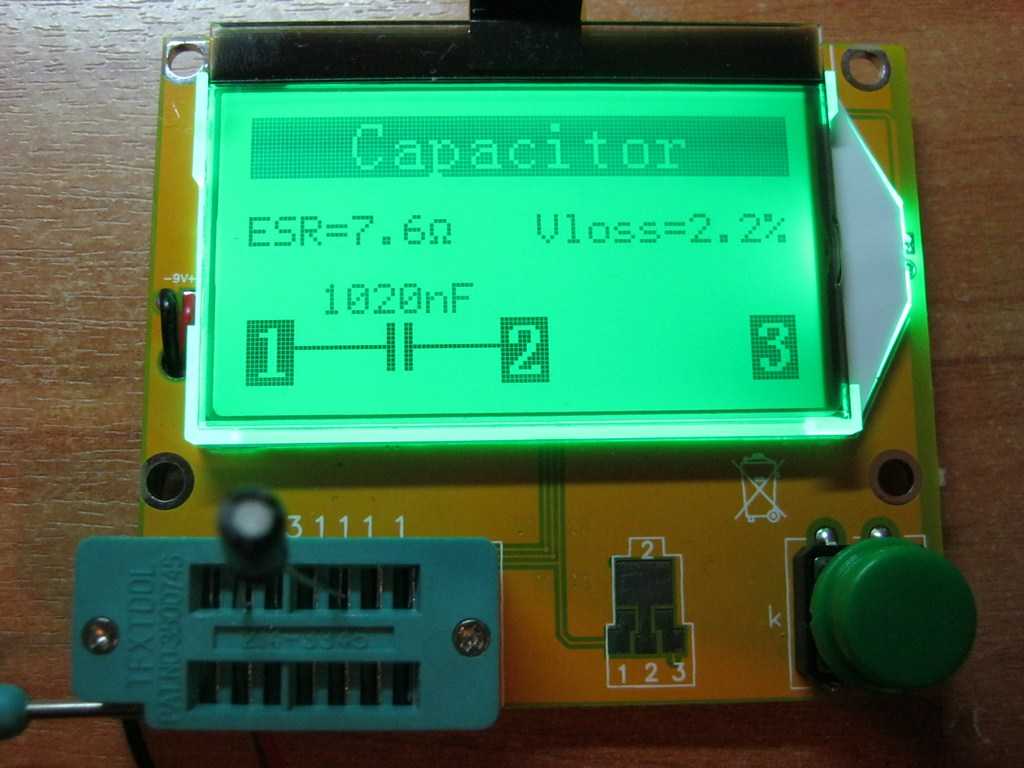

Для электролитического конденсатора такой же емкости в 1мкФ, утечка и ESR уже будут больше:

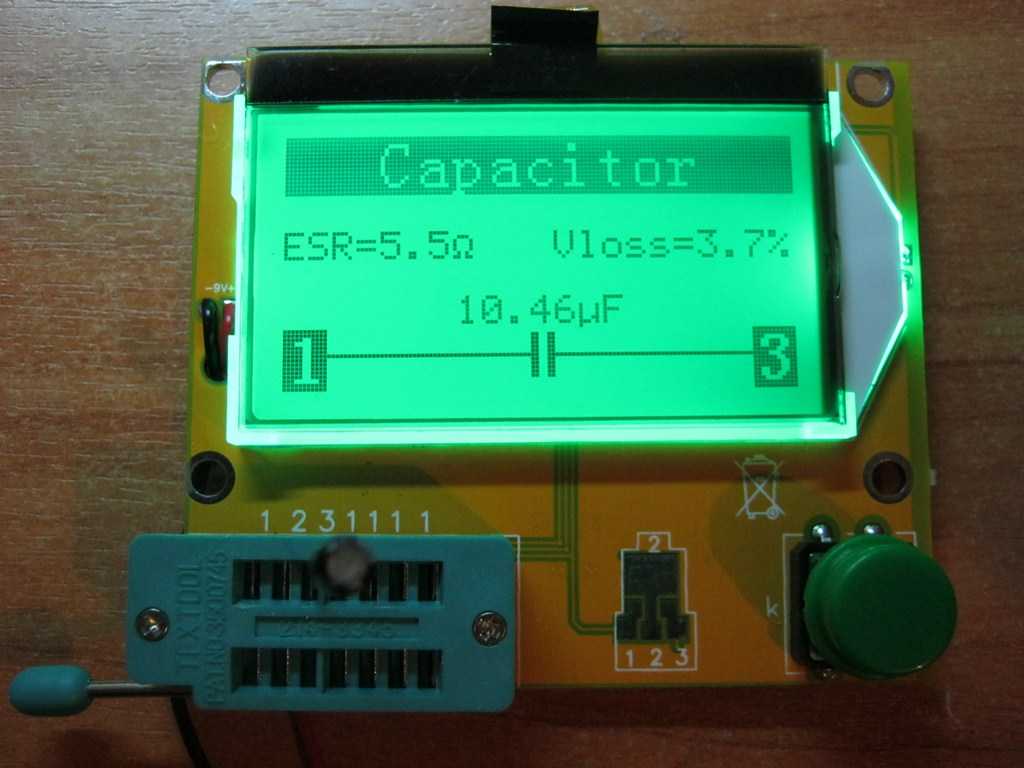

Замеряем конденсатор емкостью в 10 мкФ:

Меряет нормально.

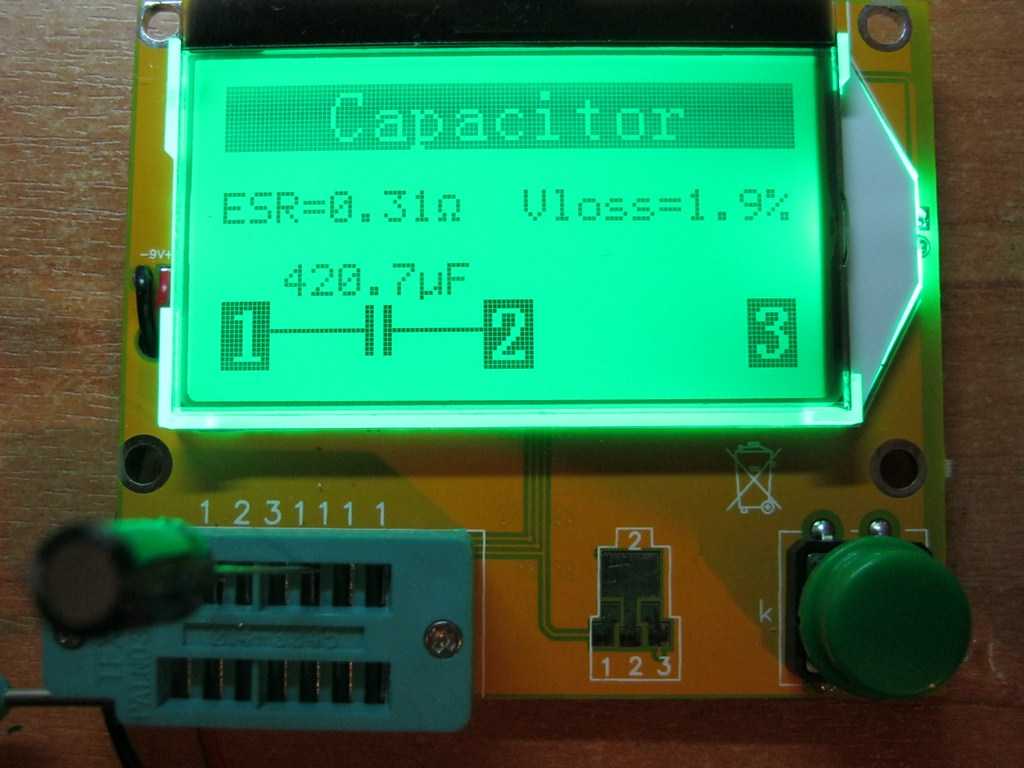

Взял на 470мкФ, он мне показал 420 мкФ. Хм…

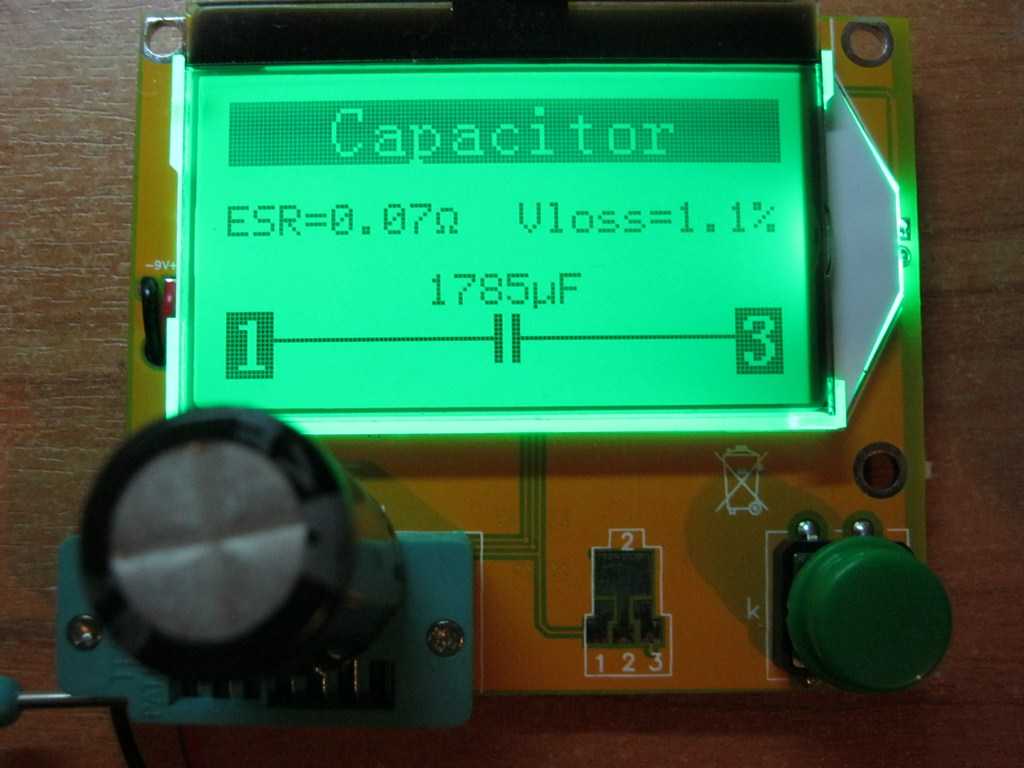

Ну возьмем с компьютерного сгоревшего блока питания еще один конденсатор емкостью в 2200мкФ. Транзисторметр показал 1785 мкФ.

Ну я думаю, то что уже более-менее меряет такие величины — это очень даже хорошо. Значит конденсатор рабочий. Покупной LC-метр у меня меряет максимум до 200мкФ, а этот все-таки старается и выдает неплохой результат, не говоря уже о возможности мерять ESR  и утечку. Да и тем более для конденсаторов большой емкости важнее всего такая величина как ток утечки и ESR.

Самые популярные тестеры компонентов с Aliexpress

Если вы занимаетесь ремонтом электроники, то наверняка пользовались каким-либо тестером радиоэлектронных компонентов. В большинстве случаев хватает и обычного цифрового мультиметра, однако некоторые элементы проверить бывает довольно сложно, а порой и вовсе невозможно ( например полевые транзисторы MOSFET).

Также часто возникают сложности с измерением ёмкости и эквивалентного последовательного сопротивления (ESR) электролитических конденсаторов, что особенно важно в современной электронике. Неисправный электролит может внешне никак не отличаться от нормального, но устройство работать не будет

Так было при ремонте компьютерного блока питания POWER MAN IP-AD160-2.

После этого случая приобрёл себе на AliExpress универсальный тестер компонентов BSIDE ESR02 PRO, с помощью которого можно измерять ESR и проверить практически любые ходовые радиодетали. На «Алишке» полно разнообразных моделей таких тестеров на любой вкус и кошелёк, есть даже наборы для самостоятельной сборки. В этот раз мне не хотелось заморачиваться с его изготовлением, потому приобрёл готовое устройство в нормальном корпусе.

BSIDE ESR02 PRO https://ali.pub/489wep

Вместо привычной ZIF-панели, которой оснащаются другие модели тестеров, тут предусмотрены специальные контакты и выводы под стандартные щупы мультиметра, а кроме того есть отдельные площадки для тестирования SMD-компонентов и разряда конденсаторов. Специально для такого случая оставил оставил тот мелкий конденсатор из дежурки блока питания, чтобы показать наглядно завышенный ESR (табличка для определения допустимых значений ESR есть на задней панели корпуса тестера).

Для сравнения, сфоткал исправный электролит с пониженным показателем ESR:

Что-то ещё расписывать о нём не вижу особого смысла, всё более-менее то же самое как и у других моделей. Получилось вполне приличное устройство и цену в 1500 рублей за него считаю вполне оправданной. Для объективности, следует упомянуть и другие популярные модели тестеров, ведь многим как раз нравится ZIF-панель, да и есть своя привлекательность в использовании устройств без корпуса.

Больше информации по всем моделям можно найти на форуме, посвящённом китайским тестерам с Ali и EBAY (ссылка в конце поста). Там же можно почитать про их доработку и скачать новые прошивки (ссылка тоже в конце поста). В общем, мастхэв для тех, у кого имеется свободное время, прямые руки и возможности достать запчасти.

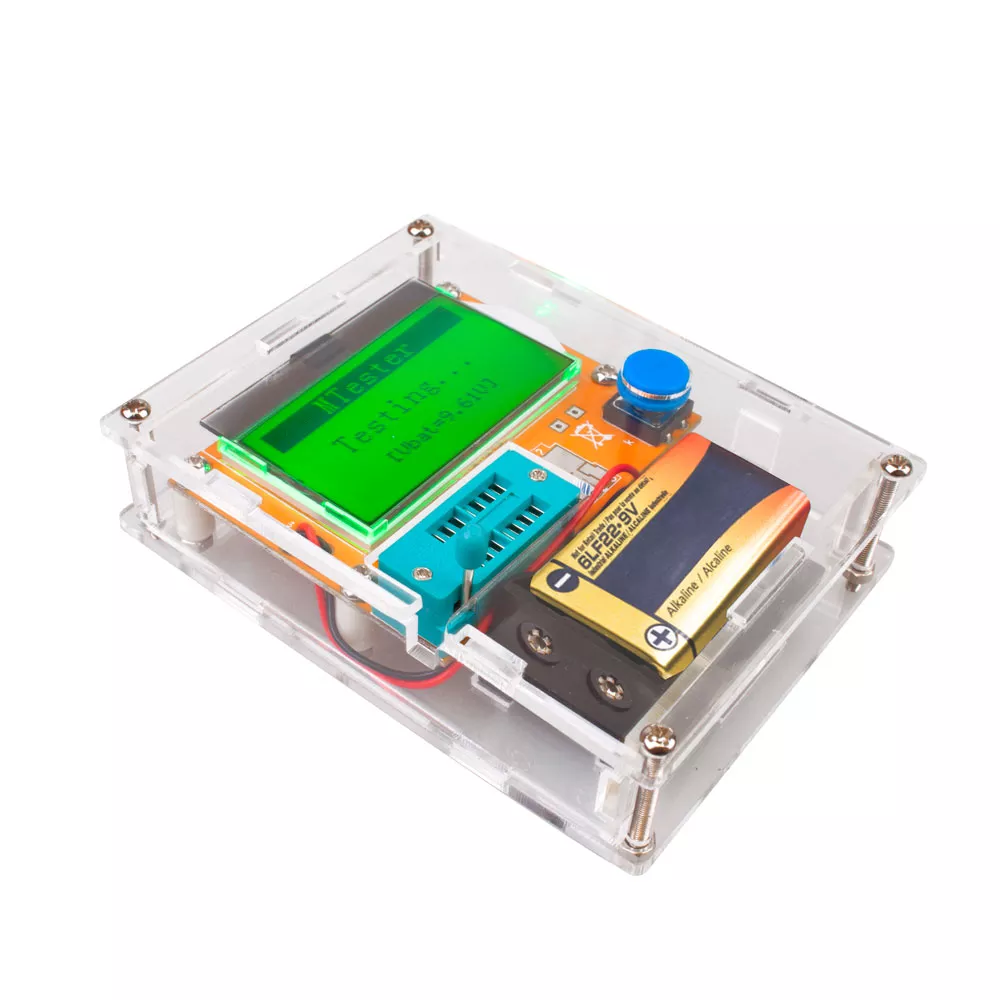

«Народный» транзистор тестер и ESR-метр mega328 https://ali.pub/4at7xg

Многофункциональный транзистор тестер LCR-T7 https://ali.pub/48pzhv

Транзистор тестер TS-M8N 2021 https://ali.pub/48q0kd

Многоцелевой транзистор тестер с цветным экраном

Новая версия многофункционального тестера DIY MG328

DIY набор для самостоятельной сборки тестера компонентов Mega328

DIY набор для самостоятельной сборки тестера компонентов Mega328

• Форум, посвящённый тестерам компонентов https://vrtp.ru/index.php?showtopic=25020
• Архив с новыми прошивками для тестеров https://disk.yandex.ru/d/yW8xa5NJgUo5z

Если считаете статью полезной, не ленитесь ставить лайки и делиться с друзьями.

Самовосстанавливающийся коврик для резки и съёмок Высоко от $6000 Конвертация файлов в Movavi Конвертере Видео. Полный обзор программы Как определиться с выбором флешки: три проверенных модели. Что делать, если не работает Touch ID на iPhone. Как я решил эту проблему на iPhone 6S Plus MikroTik hAP AC2 — лучший роутер для дома и офиса

Простейший измеритель параметров транзисторов

На рис. 2.23 изображена схема для измерения одного из основных параметров транзисторов — статического коэффициента передачи тока h21э. В силу простоты ее можно не выполнять в виде законченной конструкции, а собирать по мере необходимости.

Рис. 2.23. Схема для измерения статического коэффициента передачи тока транзисторов

Очень полезно, например, измерить коэффициенты передачи тока h21э транзисторов, имеющихся в распоряжении радиолюбителя, что позволит в дальнейшем иметь отобранные пары транзисторов, а также осознанно проводить эксперименты.

Для маломощных транзисторов измерение ведется при токе базы, равном 1б = (4,5 — 0,6) В/390 кОм = 0,01 мА (10 мкА). Здесь 4,5 В — напряжение батареи G1; 0,6 В — падение напряжения на переходе база-эмиттер измеряемого транзистора VT1; 390 кОм — сопротивление резистора R1. Резистор R2 используется для защиты измерительного прибора от возможных перегрузок при проверке неисправных транзисторов. Измерение производят нажатием кнопки SB1. Если используемый прибор (тестер) рассчитан на измерение тока 5 мА, то отклонение стрелки на конечное деление шкалы будет соответствовать коэффициенту передачи 500 (h2i3 = 5 мА/0,01 мА = 500).

Для мощных транзисторов ток базы при измерениях увеличивают в 100 раз (1б = 1 мА), для этого резистор R1 должен иметь сопротивление 3,9 кОм. Сопротивление резистора R2 равно 1 Ом. Тестер переключают на диапазон измерения тока 500 мА. Максимальный коэффициент передачи тока составит, как и в предыдущем случае, 500 (h21э = 500 мА / 1 мА = 500).

На рис. 2.23 изображена схема для измерения параметров транзисторов со структурой n-p-n. При измерениях параметров транзисторов противоположной структуры полярность включения миллиамперметра РА1 и батареи питания изменяют на обратную.

Состав конструктора GM328

Схема тестера радиодеталей GM328 + TFT

Собственно для сборки данного девайса минимум что нам понадобится — это простой паяльник на 25 ватт с тонким жалом и припой, при условии что китайцы прислали вам полный комплект). Разумеется участие в процессе сборки третей руки, зажима для плат или единомышленника корефана всегда приветствуется. Для сборки тестера радиодеталей GM328 не нужны даже прямые руки, процесс настолько прост что с ним справится даже начинающий радиолюбитель, что не может не радовать последних. Если вы стали обладателем полного комплекта для сборки нашего девайса то у вас на столе должны лежать следующие элементы:

Состав комплекта для сборки тестера радиодеталей GM328

GM328 транзистор тестер — состав комплекта

• 1 шт. — плата с дорожками, отверстиями для деталей и несколькими SMD
• 1 шт. — цветной графический дисплей
• 1 шт. — DIP панель для микроконтроллера
• 1 шт. — микроконтроллер Atmega328p 16-PU с базовой прошивкой
• 1 шт. — пин конектор на 8 ног для подключения дисплея
• 1 шт. — пин игнездо на 8 ног для подключения дисплея
• 3 шт. — двойные клемники под винт
• 25 шт. — резисторов разного номинала
• 1 шт. — кварц
• 1 шт. — стабилитрон
• 3 шт. — транзисторы
• 1 шт. — варистор
• 1 шт. — светодиод
• 1 шт. — ZIF панель для подключения измеряемой радиодетали
• 2 шт. — электролиты
• 9 шт. — керамические конденсаторы
• 1 шт. — гнездо питания
• 1 шт. — коннектор для кроны (не всегда)
• 1 шт. — энкодер

К моему сожалению мне попался комплект с оторванной микросхемой VO5

Иногда так бывает)

Так что мне все же пришлось прибегнуть к помощи паяльной станции для пайки этой мелкой SMD-шки. А вот и результат трудов:

Немного «прямых» рук)
