Как установить противотуманные фары (птф) на лада веста

Устанавливаем ПТФ самостоятельно

Рассмотрим процесс установки. Из списка заводских элементов следует приобрести: противотуманки, кнопку включения, вставки для прикрепления фонарей к бамперу, реле из 4 контактов, 16-амперный предохранитель, провод, пластмассовая гофра (длиной не менее 5 м). Для начала необходимо демонтировать бампер и прорезать заглушки на местах установки фар. Вырезы делаются либо коронкой 76-го диаметра, либо ножом. Саморезами прикрепляем кронштейн противотуманной фары. В нижней левой части под рулём Lada Vesta (возле кнопки, открывающей багажник) устанавливаем кнопку включения противотуманных фар. Также её можно расположить непосредственно на панели приборов. Предварительно следует вырезать приёмное отверстие для кнопки.

Провода, ведущие к правой фаре, следует спрятать в металлическом коробе. От отсека двигателя до салона прокладываем провод через специальное отверстие в педальном узле. В данном случае используется упрощенная схема по аналогу Лада Калина, Приора, Гранта.

Питание на реле подается от аккумулятора (обязательно через предохранитель). Плюсовой контакт для управления кнопкой подается из монтажного блока. Берется плюс, идущий от габаритов или прикуривателя. Устройство для замыкания цепи можно расположить как внутри салона, так и под капотом. Подключаем все элементы цепи по данной схеме и проверяем работу ПТФ с помощью кнопки.

Как видим, комплект противотуманок, установленный самостоятельно, обходится значительно дешевле.

Какие лампы устанавливаются в ПТФ Лада Веста

В противотуманных фарах Lada Vesta применяются лампы с цоколем H16, двенадцати вольтовые, мощностью 19 Ватт. Заводом изготовителем ставились лампы от производителя Osram, но можно устанавливать лампы и других производителей, главное чтобы был цоколь H16.

Производитель	Артикул	Цена, руб.
OSRAM	64219 L	750
Philips	12361C1	550
MTF Light	HS1216	650

Все вышеперечисленные лампочки подойдут для замены в “противотуманках” на Весте. Кроме обычных ламп, можно устанавливать светодиодные с цоколем H16. Но при этом нужно быть осторожным и лучше предварительно проконсультироваться со специалистом, на предмет того можно ли ставить конкретную светодиодную лампу в ваши “противотуманки”. Часто неправильно подобранные светодиодные лампы, слепят других участников движения.

Лада Vesta Фурия Роха › Бортжурнал › Замена заводских ПТФ, на ПТФ Освар.

Начнём с того, что заводских ПТФ было мало, и хотелось чуть больше света от ПТФ. Чтения разных форумов предлагало три варианта: установка вместо птф би-линз с ксеноном, установка птф с лампами н11 и установка птф российского производства с лампами н1.Конечно хотелось первый вариант так как очень ярко+дальний режим, но ценник тут в сумме был 6тыс+ и возможно небольшое общения с сотрудниками ДПС, что не совсем хотелось.Второй вариант был более доступный, но сомнительное качество самих птф и дороговизна ламп н11, по сравнению с лампами н1, немного давали сомнения.Третий вариант — это российские птф освар под цоколь лампы Н1. Качественный корпус, железный отражатель и стеклянный рассеиватель.Победил конечно третий вариант так сказать дешево — сердито!И так начнём, заказано:Lada 8450006276 кронштейн противотуманной фары правыйLada 8450006277 кронштейн противотуманной фары левыйHella 4RA 933 332-101 реле, рабочий токОсвар 36023743 -2шт. фара противотуманная renault logan/sandero/dusterOsram 64150NBU-HCB лампа накаливания, фара дальнего света; лампа накаливания

заказывал всё на емекс

реле от хеллы

Реле заказал от хеллы, хз почему именно её), видимо бош были дорогие.Реле я использовал для разгрузки штатной проводки, так как в штатных ПТФ стояли ламп Н16 с мощностью 19 ватт, рисковать не стал и взял питание с АКБ, штатной проводкой ПТФ только управляется.

Сами ПТФ от ОСВАР

Слева Освар, справа Валео(завод)

ПТФ выглядят очень качественно и хорошо собраны, в ПТФ уже стоят лампы. Но все же советовал промазать стекло герметиком, спустя 10тыс пробега в правой птф появилось немного песка, когда обильно мою. В ПТФ уже стояли лампы.

простые лампы и яркость стандартная

Кронштейны под птф

Кронштейны заказал специально, так как знал, что их надо дорабатывать, а заводские не хотел уродовать.

Кронштейн уже с ПТФ

Как оказалось, дорабатывать нужно немного, немного подпилив пластик и ПТФ встают как родные!

Подключение проводки особо объяснять нечего контакты реле 85,86 берутся с проводки идущей на питание птф, 87 контакт берётся с + на АКБ через предохранитель. 30 контакт идёт на питание ПТФ

Так же подкинул коврик под АКБ, купленный ранее за 50рэ

Так же были куплены более яркие лампы в птф, дальний и ближний.

В ПТФ поставил ранее установленные в дальний PHILIPS Н1 X-TREME VISION +130, а в дальний поставил OSRAM Н1 NIGHT BREAKER +110. Ближний пока ещё не ставил, но ждут свою очередь PHILIPS Н7 X-TREME VISION +130

И так, начинаем снятие бампера, для установки ПТФ

фото с инетаУстановка противотуманных фар ПТФ лада Веста

Откручиваем все болты, что указаны на картинке, отщёлкиваем бампер от крыльев, аккуратно и немного тянем бампер на себя и отключаем датчик температуры в бампере. Далее кладём бампер на ровную поверхность и демонтируем штатные ПТФ, которые держутся на 2ух саморезах, новые ПТФ тоже поставил на 2 самореза

Полный размерво многих местал на пластике выбито ИЖ Полный размерв дальнем стояли с завода разные лампы. слева была ГЕ, справа филипс( светили одинаково)

Для эксперимента была установлена только одна ПТФ и по заводской ПТФ производил регулировку новой ПТФ

Полный размерс пассажирской стороны ОСВАР, с водительской ВАЛЕО

Производим настройку ПТФ и смотрим разницу

Полный размерразница в свете на лицо

Произвёл регулировку на след день поставил и вторую ПТФ и тоже отрегулировал.

А теперь ночные фото освещения фар:

Только ПТФ

Полный размерсвет более белый

ПТФ + Ближний

Полный размерв головном свете лампы ближнего света пока ещё заводские

ПТФ+Ближний+Дальний

Полный размеросвещением доволен

Результатом проделанных работ доволен! Освещение стало ещё лучше! Рекомендую!Всем спасибо за просмотр, ставьте лайки и делайте репосты!) Критика приветствуется!)

Противотуманные фары — неизменный атрибут современного автомобиля. К сожалению, АвтоВАЗ оснащает модели с предустановленными ПТФ лишь в люксовых версиях. Владельцы базовых модификаций вынуждены модернизировать авто самостоятельно, заказывать платные услуги в СТО.

Чем вызвана установка противотуманных фар

безопасность на дороге в туман, снегопад, при сокращении видимости;
эстетичный вид: автомобиль смотрится совсем иначе, некий элемент тюнинга, модернизации.

Основные этапы при установке противотуманных фар на Лада Веста

Помещение машины на смотровую яму, придорожную эстакаду, гидравлический подъемный механизм.
Снятие клеммы с аккумулятора, так как работы связаны с напряжением, контактами, реле.
Отвинчивание верхнего, среднего, нижнего ряда креплений, винтов.
Вывод боковин буфера из пазов, снятие фронтальной части.
Демонтаж пластиковых вставок, установка крепежей под ПТФ.
Прокладка проводки от левой ПТФ к блоку предохранителей.
Монтаж механической кнопки в салоне, слева от рулевой колонки.
Прокладка кабеля от кнопки к блоку предохранителей.
Соединение концевиков согласно предоставленной схеме.
Монтаж буфера в обратной последовательности.

Установка ПТФ на Лада Веста

Этот процесс включает в себя следующие этапы;

снятие бампера;
подготовка посадочного места;
монтаж фар;
подключение ПТФ.

Вроде бы несложно, но разберём всё это подробнее.

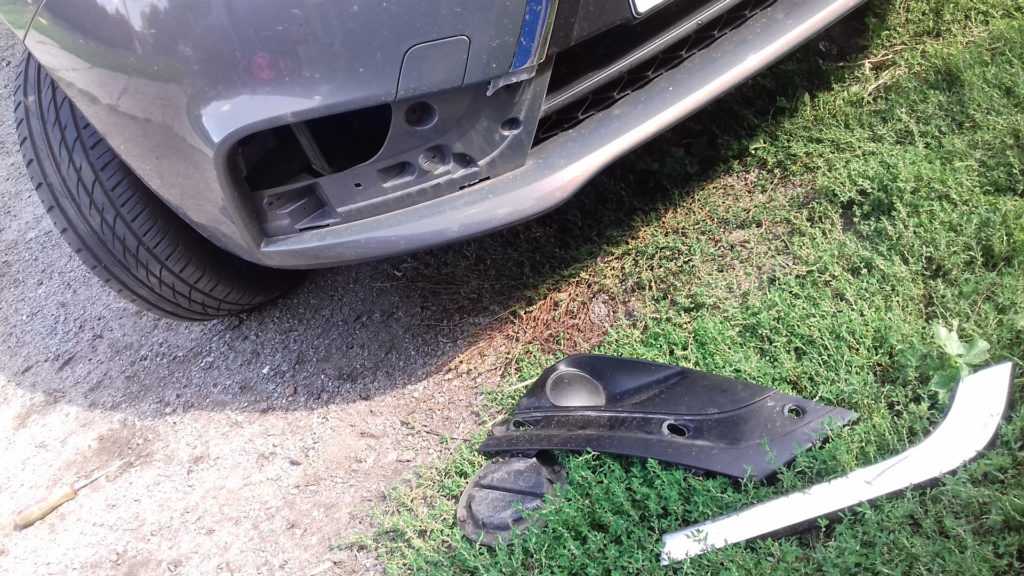

Демонтаж бампера

Передний бампер Лады Весты достаточно массивный, и его можно запросто повредить, поэтому производя демонтаж, не забывайте об осторожности. Сначала отключите и вытащите АКБ

Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась

Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась.

Нижняя часть крепится четырьмя болтами к кузову и четырьмя саморезами к подкрылкам. Всё это нужно вывернуть.

По бокам отверните по два самореза, крепящих его к локерам.

Под капотом выверните шесть болтов верхнего крепления к кузову.

Демонтаж бампера

Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.

Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.

Подготовка посадочных мест и крепление фар

На месте противотуманок стоят заводские заглушки. С помощью коронки на 76 мм в них необходимо вырезать отверстия. Для этих целей подойдёт и канцелярский нож. Если вы прибрели облицовку для противотуманных фар на Ладу Весту, то этот этап пропускается.

Вырезать отверстия в бампере

Чтобы разобраться, как установить кронштейны ПТФ, много времени не понадобится. Их следует просто закрепить на бампере с помощью саморезов.

Также необходимо позаботиться об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого можно выбрать место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманок

От правой ПТФ проводка прокладывается внутри металлического короба. В салон из моторного отсека проводка пускается через специальное отверстие в районе педального узла.

Подключить противотуманные фары проще всего по универсальной схеме, как при подключении оборудования на предыдущих авто линейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.

Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.

Само реле устанавливается под капотом или непосредственно в салоне.

Такой способ подключения ПТФ на Ладу Весту – самый оптимальный в плане экономии и минимального вмешательства в электронную часть авто.

Это интересно: Схема монтажного блока предохранителей на Лада Калина — расположение

Польза от противотуманных фонарей

Своё название эти фары получили из-за того, что способны обеспечить видимость в условиях тумана. Данное природное явление минимизирует видимость и легко может привести к ДТП. Водителю также трудно обходиться без противотуманок в условиях дождя, снегопада или метели.

Устройство таких световых приборов как габариты, ближний и дальний свет не позволяет нивелировать эффект тумана. Этот факт остается налицо даже при установке самых мощных типов ламп (светодиодных, ксеноновых). Действие вышеуказанных световых приборов не помогает за счёт того, что лучи сталкиваются с микроскопическими каплями H2O в виде пара или снежинок, а от этого отражаются или рассеиваются. В результате образуется полупрозрачная пелена и значительно ухудшает обзорность. Кроме этого, создается ослепительный эффект. У противотуманных фонарей есть козыри и преимущества перед основным освещением. Ведь ПТФ расположены практически на уровне земли. А туманный конденсат не достигает этого уровня. Поэтому получаем такой эффект, будто фары направляют свет под пелену тумана. К тому же верхний луч, получаемый от света ПТФ, имеет чёткий граничный горизонтальный уровень и совершенно не позволяет произвести отражение от капель тумана, что попадают в поле зрения водителя.

Еще один плюс противотуманок: они имеют спектр освещения большой ширины. За счёт этого обочина остается освещенной даже во время тумана, что значительно облегчает езду по дорогам с крутыми поворотами. Также данные световые приборы дают возможность водителям встречных транспортных средств видеть габариты автомобиля во время непогоды. Цвет фонаря не влияет на качество рассеивания, ведь во время тумана все цвета из спектра рассеиваются аналогично. Из-за этого туман имеет белый или серый цвет при свете солнца.

Вас может заинтересовать: Обновленная штатная магнитола на авто Лада Веста лучше предшественниц

В силу вышеизложенных достоинств можно сделать вывод, что наличие противотуманных фар практически необходимо каждому автомобилю. Два основных преимущества от установки данного светового оборудования:

повышение безопасности езды;
украшение экстерьера.

Водитель едет спокойнее и увереннее, зная, что в случае непогоды видимость не будет ограничена. Также ПТФ помогают при ночной езде. Их можно использовать в качестве дополнительного светового прибора. А тот факт, что противотуманки украшают авто внешне, особенно актуален в случае Lada Vesta. Ведь с ними дизайн седана – солидный и завершённый.

Как отрегулировать ПТФ на «Весте»

Новому автомобилю регулировка обычно не требуется, но с течением времени что-нибудь выходит из строя, и полоска света падает на дорогу неравномерно. Чтобы исправить эту ситуацию конструкторы предусмотрели возможность регулировки уровня света ПТФ при помощи регулировочного винта, доступ к которому открыть через отверстие в бампере. Сделать это можно самим, следуя порядку действий:

Поставить машину с включенным светом напротив стены на расстоянии около 5 метров.
Посадить на переднее сиденье помощника или поместить груз весом 70 кг.
На стене нужно сделать обозначения или разместить экран для корректировки света.
Прикрыть одну из туманок листом картона для правильной регулировки второй.
Поворачивать регулировочный винт через отверстие в бампере и совмещать верхнюю границу света с горизонтальной линией разметки.
Та же операция и со второй туманкой.

https://youtube.com/watch?v=OTYIG9Q4xUU%3F

Если регулировка не удалась, нужно проверить правильность установки бампера, корпуса туманок и самих лампочек и при необходимости заменить.

Установка противотуманных фар на Весту

Сложности в установке обусловлены тем, что система электроники Весты в корне отличается от предыдущих моделей Лады, вроде Приоры или Гранты.

Также учтите тот момент, что сигнал о включении фар поступает от подрулевого рычага на блок ЕММ, а уже потом на сами фары.

Индикатор включенных фар при этом работает от сигнала CAN шины. Предусмотрено это в «люксовой» комплектации, и установка аналогичной системы дорого обойдется.

Чтобы удешевить и упростить установку, рекомендуем избежать существенных вмешательств в электронику. Достаточно обойтись установкой с использованием отдельной схемы и включением при помощи кнопки, а не рычага.

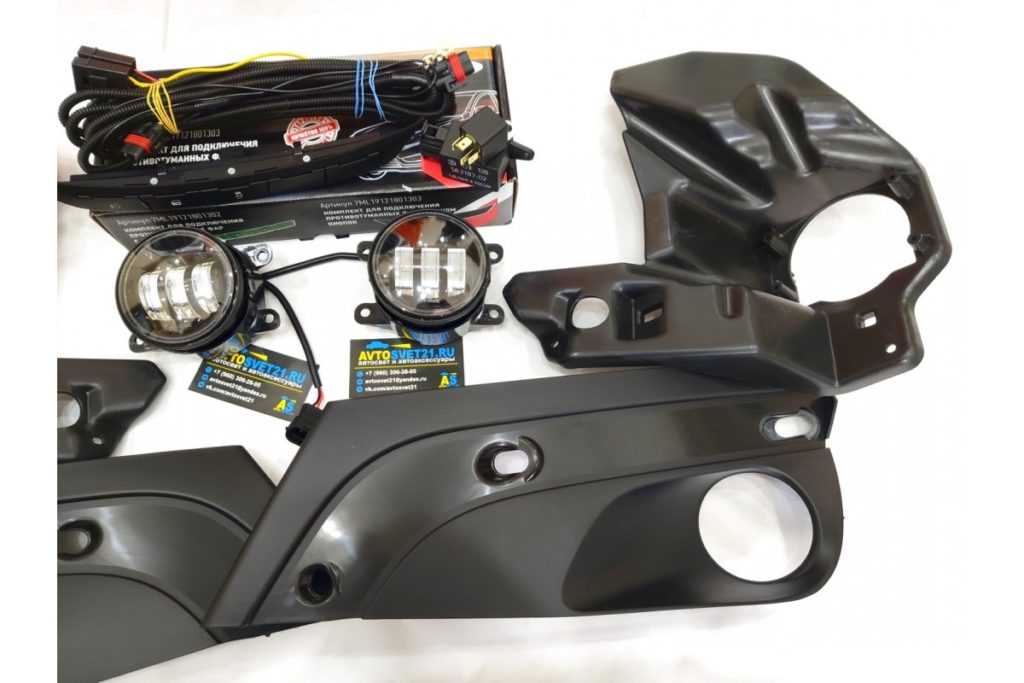

Комплектация:

Противотуманные фары;
Кнопка включения;
Реле 4-х контактное;
Предохранитель 16А;
5-6 метров проводки;
2 кронштейна для крепежа;
Облицовочные панели для Лада Веста 2 шт.

Весь этот комплект в среднем обходится в 5-6 тыс. рублей — всё зависит от выбранных фар.

Набор гаечных ключей;
Плоскогубцы;
Шуруповерт или крестовая отвертка;
Саморезы;
Коронка 76мм.

Процедура установки ПТФ на Весту

Перед началом всех работ уберите клеммы с аккумулятора и отсоедините его. Также отключите датчик температуры окружающей среды.

Снимите бампер и положите его на мягкую ткань, чтобы не повредить лакокрасочное покрытие.
Теперь необходимо вырезать посадочное отверстие под фары. В нужном месте установлены заглушки, которые высверливаются 76 коронкой. В крайнем случае можно использовать нож с крепким лезвием.
Закрепите кронштейны на бампере при помощи обычных саморезов.
Вставьте ПТФ и закрепите их на кронштейнах 15-20 мм саморезами.
Установите облицовку.

Определитесь с местом расположения кнопки. Ее можно установить слева от руля рядом с колесиком, отвечающим за регулировку линз. Подойдет стандартная кнопка от Лады 2114.

Для монтажа в центральную консоль понадобиться отсоединить блок с кнопками и заменить 3-х кнопочную плату на 4-х кнопочную. Нужно это для того чтобы установить дополнительную кнопку для подключения ПТФ.

Данную модификацию можно провести, самостоятельно допаяв нужные элементы, однако при недостаточной квалификации, существует риск повредить плату.

Выбор ПТФ

Противотуманная оптика для автомобиля Лада Веста

Одно дело, если вы решили поставить на Весту светодиодные дневные ходовые огни — здесь с выбором будет значительно меньше мороки. Тем не менее, ставя ДХО Лада Веста, необходимо учитывать определенные стандарты, за невыполнение которых водителю грозит штраф. Подробнее обо всех нюансах выбора ДХО мы рассказали в этой статье.

Но при покупке ПТФ также нужно учитывать определенные нюансы, среди которых:

Внешний вид оптики. Всем известно, что на нашем рынке сегодня очень легко попасться на подделку, эффективность эксплуатации которой будет значительно ниже, чем у оригинальных фар. Перед покупкой внимательно осмотрите противотуманные фонари — их корпус в любом случае должен быть наиболее герметичным и плотно зафиксирован

Также обратите внимание на сам материал — он должен быть прочным, поскольку ему предстоит работать в разных условиях эксплуатации.

Линзы. Если говорить о линзах, то они должны быть стеклянными

Не вздумайте остановить свой выбор на ПТФ с пластмассовыми линзами, поскольку если на них во время движения попадет хотя бы минимальный камушек, линза может треснуть.

Цвет светофильтра. Что касается светофильтра, то желательно, чтобы он был желтым. Как показывает практика, желтые противотуманки лучше могут справляться с отсечением длинного светового потока, который появляется при тумане. Но следует учитывать, что желтый оттенок может испортить внешний вид транспортного средства, поэтому, как вариант, можно использовать специальные лампы в ПТФ.

Разборность фары. Еще один момент, на который необходимо обратить внимание — это возможность самостоятельного разбора фары. Рано или поздно любому автовладельцу предстоит столкнуться с необходимостью замены ламп, поэтому если она перегорит, вам достаточно будет просто ее заменить. Если же фара будет не разборной, то ее придется менять полностью (автор видео о разработке отечественных конструкторов из Барнаула светодиодных фар — канал ВЕСТИ АЛТАЙ).

↑ Подготовка посадочных мест и крепление фар

На пластиковый бампер наносится разметка в соответствии с габаритами и конфигурацией заранее приобретенных противотуманок. Многие интернет площадки предлагают быстрый просмотр товара перед отправкой в корзину, это очень удобно: можно убедиться в соответствии облицовки ПТФ и их комплектации всеми необходимыми разъемами для подключения в бортовую сеть. Сам процесс врезки предельно прост: делается это с помощью специальной круговой коронки либо же посредством обычного канцелярского ножа.

Важно

Вырезая отверстия в бампере, необходимо действовать аккуратно и осторожно, чтобы не повредить основную конструкцию и в целях личной безопасности

На видео, размещенных ниже, наглядно видно, как фара крепится на специально устанавливаемый кронштейн с помощью винтов-саморезов. Отдельно останавливаться на этом нет смысла, дополнительную информацию можно найти в ленте комментариев (или оставить свой комментарий с вопросом). Подключение противотуманок Для инсталляции в бортовую сеть обязательно понадобится комплект проводов для подключения ПТФ на Лада. Серьезных переделок в салоне, на центральной консоли не потребуется, единственный нюанс – установка тактовой кнопки управления включенными противотуманными фарами. Проводка пускается через штатные отверстия в кузове (возле педалей), далее нужно соблюдать определенную последовательность действий, чтобы ничего не испортить и не сжечь. Напряжение для питания реле (+12В) подается непосредственно с АКБ, в разрыв цепи обязательно включается предохранитель на 16А. Реле при этом размещается в любом удобном месте – под капотом и в салоне. На кнопку напряжение может поступать от блока предохранителей (габариты или прикурка). Существует еще один способ подключения, который проще, чем регулировка задних дисковых тормозов или система ТО трансмиссии, ремонт радиатора для Лaды Xray. Позаимствован он у заводской схемы Vesta sw cross в комплектации люкс. Обязательно нужно будет выбрать из товаров с быстрым просмотром подрулевой переключатель от Рено, использование его взамен штатных запчастей Лада позволяет сблокировать включение ПТФ с габаритными огнями. Переделка сводится к запитке фар от другой группы контактов, но для этого будут нужны навыки пайки и опыт работы с монтажом радиодеталей. Стоимость комплекта Цена на ПТФ не зависит от облицовки, мощности двигателя и года выпуска автомобиля. Значительно сэкономить вряд ли удастся, стоимость фар у дилеров по регионам отличается незначительно, точно так же, как и на решетки радиатора для для datsun или Ларгус. Приблизительно она составляет до 50 тысяч рублей (без стоимости работы) при монтаже по стандартной схеме (с подрулевым переключением). Взамен автовладелец получит преимущество уверенной езды хоть в феврале, хоть в августе, независимо от погодных условий. Противотуманные огни так же важны, как и исправная тормозная система, работоспособная трансмиссия, это правило распространяется на все автомобили, включая новые. В последнее время многие владельцы, как уже пожилой Лaды Приоры, так и сравнительно молодой Весты, стремятся что-то изменить, улучшить в своем автомобиле: установить на багажник разные аксессуары, заменить решетки радиатора, а также приспособить для Гранты навесной багажник на крышу. Касается это и самостоятельного монтажа ПТФ, блока кузовной электроники Калины или регулировки тормозов. Необходимые запчасти легко приобретать онлайн: достаточно написать заявку, и менеджер в течение часа свяжется с клиентом. После согласования покупки детали облицовки добавляются в корзину и направляются для формирования заказа. Также легко отслеживать новости о Лада Веста, добавив страницу в сравнение и сохранив контакты в закладках браузера. А самостоятельно выбранные, установленные запчасти экономят средства, повышают самооценку и внушают уверенность в собственных силах.

Противотуманные фары на Лада Веста – неотъемлемая часть внешнего вида и необходимая деталь. Их основное назначение – обеспечить водителю хорошую видимость дороги, даже в таких условиях, как: туман, сильный дождь, метель и т.д.

На большинстве последних моделях отечественного автопрома, ПТФ устанавливаются заводом не на всех модификациях, но для их установки предусмотрены специальные отверстия и крепления. Исключение модель Лада Веста. Заводские противотуманки устраивают далеко не всех. Также, качество от их освещения среднее. Поэтому, многие владельцы данной модели, стараются заменить заводские фары на более качественные.

Выводы

В данной статье был рассмотрен самый простой, но дорогостоящий метод установки противотуманного оборудования.

На практике, особенно если ваша Лада Веста уже не на гарантии, все можно сделать с куда меньшими затратами , используя пластиковую гофру, попроще проводку, предохранитель 16 ампер, реле на 4 контакта. В целом, последовательность монтажа отличаться не будет.

Выбирая метод самый подходящий, можно оборудовать свой автомобиль светом, достаточным для комфортной езды в тёмное время года, когда видимость сильно ограничена.

Противотуманные фары, как и основная оптика автомобиля, играет важную роль в создании качественного освещения. Противотуманки особенно актуальны в условиях плохой видимости. Например, во время дождя, сильного тумана или снегопада. Что касается Лады Весты, то здесь ситуация такая, что противотуманные фары предусмотрены только в комплектации «люкс». Поэтому установка ПТФ актуальна для этого семейства автомобилей. Если вы твердо решили установить противотуманки самостоятельно, то этот обзор для вас.

Нужно сказать, что самостоятельно установить ПТФ на Весту несколько сложнее, чем на остальные авто Лада. С другой стороны, вы, таким образом, сэкономите достаточно приличную сумму. Так, например, официальный дилер с вас может взять до 10 тысяч рублей за установку в зависимости от региона. Если вы не располагаете такой суммой, то лучше, конечно, осуществить установку самому. Поэтому запаситесь терпением и достаточным количеством времени.

Для установки противотуманных фар на Весту потребуется приобрести:

Сами противотуманки – тут есть выбор: брать Оригинальные ПТФ Valeo или аналог хорошего качества или ПТФ Тюн-авто (и искать лампочки) или брать китайские сомнительного качества (были прецеденты, когда они попросту плавились).
Кронштейны для установки ПТФ , собственно то, на чем непосредственно держатся туманки. Найти оригинальные кронштейны очень сложно, АвтоВАЗ не выпускает их на свободный рынок. Очень хорошо подойдут аналоговые кронштейны, они достойного качества, полностью повторяют геометрию оригинальных и они всегда есть в наличии.
Облицовки ПТФ . Тут ситуация попроще – можно в своих облицовках вырезать отверстия для туманок диаметром 76 мм, или приобрести люксовые облицовки противотуманных фар.
Проводка . Потребуется набор проводов для подключения ПТФ Веста. Тут все сложнее, поскольку специальных кнопок или места для кнопки для включения ПТФ в салоне не предусмотрено.

Первое, с чем предстоит столкнуться при подключении, так это со схемой электрооборудования, которая совершенно отлична от Гранты или Приоры. Прежде всего, на Весте управление противотуманками осуществляется посредством подрулевого переключателя, в котором отсутствует фиксированное положение на выключение ПТФ. Вместе с тем, сигнал о включении противотуманок идет не напрямую к фарам, а через специальный блок, который присутствует только в автомобилях класса «люкс». Поэтому, чтобы не навредить автомобилю и не потратить лишних пару часов впустую, рекомендуем вывести отдельную кнопку для ПТФ.

Теперь можно переходить к непосредственной установке ПТФ. Сначала снимите бампер и замените имеющиеся облицовки ПТФ на «люксовые» или аккуратно вырежете заглушки при помощи канцелярского ножа или коронки на 76 мм. Затем возьмите противотуманки и закрепите их на кронштейнах с помощью саморезов, а кронштейн непосредственно к бамперу.

Подключение – следующий и очень важный момент. Для этого протяните имеющиеся провода из набора до каждой из туманок, свободный конец подключается к реле (его можно установить в монтажном блоке или в моторном отсеке). Теперь подключаем по универсальной схеме, как Калины или Приоры. С аккумулятора возьмите «+» на реле, при этом необходимо использовать предохранитель. Там же можно взять массу «-» прямо с «минусовой» клеммы, или лучше найти рядом гайку и прикрутится к ней. Управляющий плюс на реле идет с кнопки из салона. Теперь протяните в салон провод для кнопки и установите кнопку (самая удобная кнопка от включения ПТФ 2109) на декоративную крышку блока предохранителей рядом с блоком регулировки фар.

Наконец, не забудьте проверить работоспособность ПТФ и поставить бампер на место.

Используя такую схему, вы минимально вмешаетесь в электронику Лады Весты, а значит, не навредите ей. Основное правило установки ПТФ – старайтесь быть максимально аккуратным и внимательным, тогда вы получите положительный результат. Грамотно установленные противотуманки обеспечат вам не только должную видимость на дороге, но и безопасность.
