Устройство системы
Коллекторный тип двигателя состоит главным образом из ротора, статора, а также щёток и тахогенератора.
- Ротор — это часть вращения, статор — это внешний по типу магнит.
- Щётки, которые произведены из графита — это главная часть скользящего контакта, через которую на вращающийся якорь и стоит подавать напряжение.
- Тахогенератор —это устройство, которое производит слежку за характеристикой вращения прибора. Если происходит нарушение в размеренности процесса вращения, то он корректирует поступающий в двигатель уровень напряжения, тем самым делая его наиболее плавным и медленным.
- Статор. Такая деталь может включать в себя не один магнит, а, к примеру, две пары полюсов. Вместе с этим на месте статических магнитов здесь будут находиться катушки электромагнитов. Совершать работу такое устройство способно как от постоянного тока, так и от переменного.
Схема регулятора оборотов коллекторного двигателя
В виде регуляторов оборотов электродвигателей 220 В и 380 В применяются особые частотные преобразователи. Такие устройства относят к высокотехнологическим, они и помогают совершить кардинальное преобразование характеристики тока (форму сигнала, а также частоту). В их комплектации имеются мощные полупроводниковые транзисторы, а также широтно-импульсный модулятор. Весь процесс осуществления работы устройства происходит с помощью управления специальным блоком на микроконтроллере. Изменение скорости во вращении ротора двигателей происходит довольно медленно.
Именно по этой причине частотные преобразователи применяются в нагруженных устройствах. Чем медленнее будет происходить процесс разгона, тем меньшая нагрузка будет совершена на редуктор, а также конвейер. Во всех частотниках можно найти несколько степеней защиты: по нагрузке, току, напряжению и другим показателям.
Некоторые модели частотных преобразователей совершают питание от однофазового напряжения (оно будет доходить до 220 Вольт), создают из него трехфазовое. Это помогает совершить подключение асинхронного мотора в домашних условиях без применения особо сложных схем и конструкций. При этом потребитель сможет не потерять мощность во время работы с таким прибором.
Зачем используют такой прибор-регулятор
Если говорить про двигатели регуляторов, то обороты нужны:
- Для существенной экономии электроэнергии. Так, не любому механизму нужно много энергии для выполнения работы вращения мотора, в некоторых случаях можно уменьшить вращение на 20−30 процентов, что поможет значительно сократить расходы на электроэнергию сразу в несколько раз.
- Для защиты всех механизмов, а также электронных типов цепей. При помощи преобразовательной частоты можно осуществлять определённый контроль за общей температурой, давлением, а также другими показателями прибора. В случае когда двигатель работает в виде определённого насоса, то в ёмкости, в которую совершается накачка воздуха либо жидкости, стоит вводить определённый датчик давления. Во время достижения максимальной отметки мотор попросту автоматически закончит свою работу.
- Для процесса плавного запуска. Нет особой необходимости применять дополнительные электронные виды оборудования — все можно осуществить при помощи изменения в настройках частотного преобразователя.
- Для снижения уровня расходов на обслуживание устройств. С помощью таких регуляторов оборотов в двигателях 220 В можно значительно уменьшить возможность выхода из строя приборов, а также отдельных типов механизмов.
Подключение
Способ подключения регулятора оборотов электродвигателя будет отличаться в зависимости от его типа и принципа действия. Поэтому в качестве примера мы разберем один из наиболее распространенных частотных регуляторов, которые используются в самых различных сферах.
Перед подключением обязательно ознакомьтесь с заводской схемой. Как правило, вы можете увидеть ее на самом регуляторе оборотов, либо в паспорте устройства:
Далее, пользуясь распиновкой, можно определить количество выводов, которые будут использоваться для подключения регулятора электродвигателя к сети. В нашем примере, рассмотрим случай, когда применяется трехпроводная система, значит, понадобится фаза, ноль и земля. На задней панели регулятора это два вывода AC и FG:
Затем необходимо проверить цветовую маркировку разъема с приведенной схемой и сопоставить ее со всеми элементами электродвигателя, которые будут подключаться в вашем случае. Если какие-то выводы окажутся лишними, их можно закоротить, как показано на рисунке выше.
Если все выводы регулятора соответствуют клеммам электродвигателя, можете подсоединять их друг к другу и к сети.
Источник

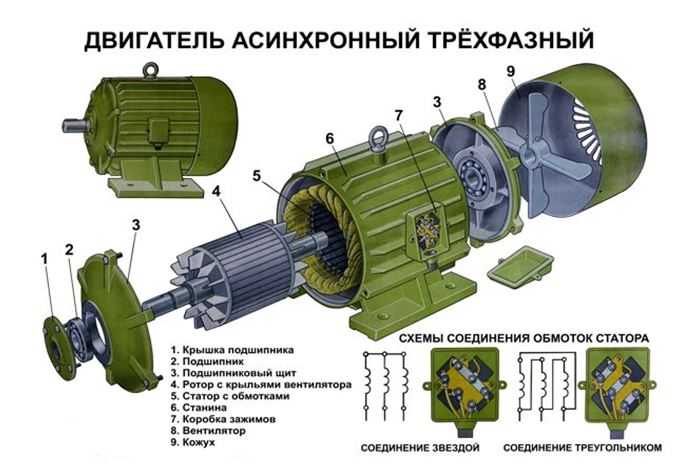

Что такое асинхронный двигатель?
Электродвигатели переменного тока нашли довольно широкое применение в различных сферах нашей жизнедеятельности, в подъемно транспортном, обрабатывающем, измерительном оборудовании. Они используются для превращения электрической энергии, которая поступает от сети, в механическую энергию вращающегося вала. Чаще всего используются именно асинхронные преобразователи переменного тока. В них частота вращения ротора и статора отличаются. Между этими активными элементами обеспечивается конструктивный воздушный зазор.
И статор, и ротор имеют жесткий сердечник из электротехнической стали (наборного типа, из пластин), выступающий в роли магнитопровода, а также обмотку, которая укладывается в конструктивные пазы сердечника. Именно способ организации или укладки обмотки ротора является ключевым критерием классификации этих машин.
Двигатели с короткозамкнутым ротором (АДКР)
Здесь используется обмотка в виде алюминиевых, медных или латунных стержней, которые вставляются в пазы сердечника и с обеих сторон замыкаются дисками (кольцами). Тип соединения этих элементов зависит от мощности двигателя: для малых значений используют метод совместной отливки дисков и стержней, а для больших – раздельное изготовление с последующей сваркой между собой. Обмотка статора подключается с использованием схем «треугольника» или «звезды».
Двигатели с фазным ротором
К сети подключается трехфазная обмотка ротора, посредством контактных колец на основном валу и щеток. За основу принимается схема «звезда». На рисунке внизу представлена типичная конструкция такого двигателя.
Регулятор оборотов и плавный пуск для болгарки
И то и другое необходимо для надёжной и удобной работы электроинструмента.
Что такое регулятор оборотов и для чего он нужен
Это устройство предназначено для управления мощностью электродвигателя. С его помощью можно регулировать скорость вращения вала. Цифры на регулировочном колесе означают изменение частоты вращения диска.
Регулятор оборотов болгарки
Регулятор устанавливается не на все болгарки.
Болгарки с регулятором оборотов: примеры на фото
Отсутствие регулятора сильно ограничивает применение шлифовальной машины. Скорость вращения диска влияет на качество работы болгарки и зависит от толщины и твёрдости обрабатываемого материала.
Если скорость не регулируется, то обороты постоянно держатся на максимуме. Такой режим подходит только для твёрдых и толстых материалов, таких как уголок, труба или профиль. Причины, по которым наличие регулятора необходимо:
- Для тонкого металла или мягкого дерева нужна более низкая скорость вращения. Иначе кромка металла оплавится, рабочая поверхность диска замылится, а дерево почернеет от высокой температуры.
- Для резки минералов необходимо регулировать обороты. От большинства из них на высокой скорости откалываются мелкие кусочки и место реза становится неровным.
- Для полировки автомобилей не нужна самая высокая скорость, иначе лакокрасочное покрытие испортится.
- Чтобы поменять диск с меньшего диаметра на больший, надо уменьшить обороты. Практически невозможно удержать руками болгарку с большим диском, вращающимся на огромной скорости.
- Алмазные диски нельзя перегревать, чтобы не испортить поверхность. Для этого снижаются обороты.
Назначение
Технически регулятор оборотов электродвигателя предназначен для изменения количества вращения вала за единицу времени. На этапе разгона корректировка частоты обеспечивает более плавную процедуру, меньшие токи и т.д. В некоторых технологических процессах необходимо регулятор оборотов снижает скорость движения оборудования, изменение подачи или нагнетания сырья и т.д.
Однако на практике данная опция может преследовать и другие цели:
- Экономия затрат электроэнергии – позволяет снизить потери в моменты пуска и остановки вращений мотора, переключения скоростей или регулировки тяговых характеристик. Особенно актуально для часто запускаемых электродвигателей, использующих кратковременные режимы работы.
- Контроль температурного режима, величины давления без установки обратной связи с рабочим элементом или с таковой в асинхронных электродвигателях.
- Плавный пуск – предотвращает бросок тока в момент включения, особенно актуально для асинхронных моторов с большой нагрузкой на валу. Приводит к существенному сокращению токовых нагрузок на сеть и исключает ложные срабатывания защитной аппаратуры.
- Поддержание оборотов трехфазных электродвигателей на требуемой отметке. Актуально для точных технологических операций, где из-за колебаний питающего напряжения может нарушиться качество производства или на валу возникает разное усилие.
- Регулировка скорости оборотов электродвигателя от 0 до максимума или от другой базовой скорости.
- Обеспечения достаточного момента на низких частотах вращения электрической машины.
Возможность реализации тех или иных функций у регуляторов оборотов определяет как принцип их действия, так и схематическое исполнение.
Впечатления
Ход каретки очень мягкий и плавный, какие-либо люфты и/или закусывания отсутствуют напрочь. За счёт значительной массы каретки вибрации шпинделя также отсутствуют (хотя он и так отлично сбалансирован). Мощности более чем хватает для сверления стеклотекстолита любыми твердосплавными свёрлами нужных диаметров (от 0.6 до 1.5 мм.). Менять свёрла удобно, рабочего хода каретки вполне достаточно. Можно работать с платами большого размера. В целом, конструкция вышла как в известном меме:
Да, пожалуй что для работы именно с платами станок получился даже слишком суров. Однако именно такого результата я и добивался — точности и удобства эксплуатации.
На этом всё, благодарю за внимание! Вопросы и конструктивная критика — приветствуются

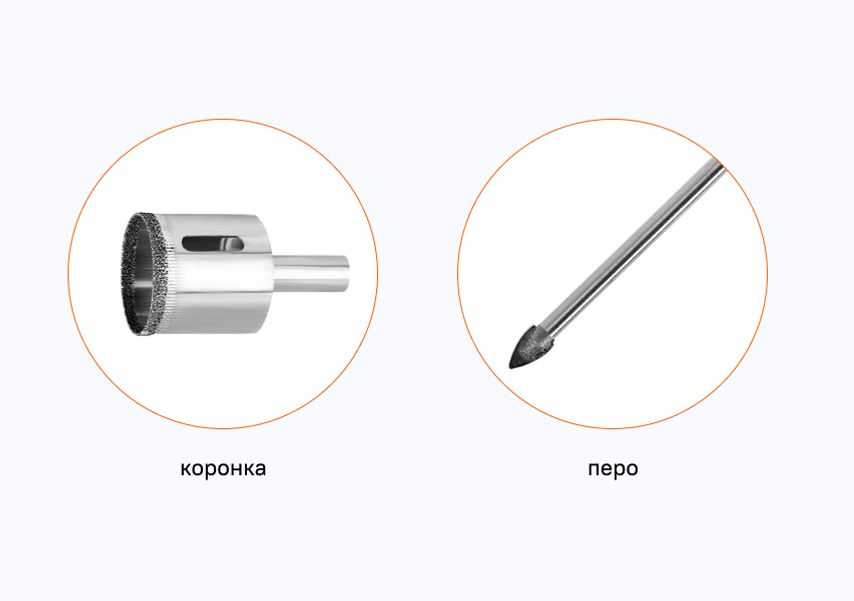

Сверла по плитке и стеклу
С такими материалами работать предельно сложно — их легко повредить. Например, керамика и стекло трескаются при перекосе сверла или перегреве. Поэтому для них используют только два вида сверл: коронки и перья. Коронки могут иметь диаметр от 13 до 80 мм и, как правило, покрываются алмазным напылением.
Перовые сверла. Представляют собой обычный металлический стержень с острым копьем на конце (как правило, из победита). Они позволяют выполнять отверстия диаметром от 3 до 13 мм — идеально для дюбелей.
Но учтите, что после того, как вы прошли плитку, стоит поменять сверло. В противном случае вы просто затупите его о бетон и при следующем использовании получите трещину на плитке.
Основные виды
Основным параметром, в зависимости от которого осуществляется разделение сверл по дереву на различные виды, является конструкция рабочей части. По данному признаку инструменты для сверления древесины могут относиться к одной из следующих категорий.
Сверла этого типа используются для выполнения в дереве отверстий среднего диаметра – до 25 мм. Применять такой инструмент целесообразно в тех случаях, когда к точности геометрических параметров, а также к качеству исполнения отверстий предъявляются не слишком строгие требования. Среди наиболее значимых достоинств перьевых сверл следует отметить невысокую стоимость и простоту обслуживания.
Инструменты корончатого типа предназначены для сверления отверстий большого диаметра. По своему конструктивному исполнению коронки по дереву напоминают металлический стакан с хвостовиком, на рабочем торце которого выполнены режущие зубья. При вращении такого сверла его режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на ее поверхности круг требуемого диаметра.
Набор коронок по дереву
Сверла по дереву спиральные также называют винтовыми. Их рабочая часть напоминает шнек. Используются они для сверления в дереве отверстий небольшого диаметра. За счет особенной конструкции сверл, относящихся к винтовому типу, при их использовании из зоны обработки эффективно удаляется стружка. Винтовое сверло, кроме того, обеспечивает высокую точность и исключительно высокое качество выполняемой обработки.
Сверло по дереву спиральное с подрезателями
Это инструменты, при помощи которых в изделиях, изготовленных из дерева, создают не сквозные, а глухие отверстия с идеально ровным дном. Кроме того, если использовать такое сверло по дереву с дополнительными приспособлениями, можно просверлить в деревянном изделии отверстие квадратной формы.
Выпускается множество модификаций сверла Форстнера
При помощи таких инструментов возможно не только сверление древесины, но и выполнение в изделиях из дерева пазов различной конфигурации. Сверла данного типа чаще всего и применяют в тех случаях, когда требуется выполнить сложную обработку деревянных деталей, а для того чтобы просверлить обычное отверстие, используют спиральное сверло, перьевой или корончатый инструмент.
Сверла фрезеровальные предназначены для сверления круглого отверстия и его последующей расточки до нужной формы. Используются при работе с древесиной и тонким металлом
Хвостовая часть сверл, предназначенных для обработки дерева, обычно имеет цилиндрическую форму, но производители также выпускают их и с хвостовиками другой конфигурации. Так, на современном рынке можно приобрести сверла для обработки дерева, хвостовики которых могут быть:
- треугольными, оптимально подходящими для фиксации в трехкулачковом патроне (инструменту с треугольным хвостовиком идеально передается крутящий момент, а провернуть его в патроне не в состоянии даже очень значительные нагрузки);
- шестигранными (устанавливать инструменты с такими хвостовиками можно как в стандартный, так и в трехкулачковый патрон, но при этом очень велик риск проворачивания сверла при воздействии на него серьезных нагрузок);
- коническими (инструменты с хвостовиками данного типа используются преимущественно для оснащения производственного оборудования);
- четырехгранными (редко используемая форма хвостовиков, которые, однако, обеспечивают высокую устойчивость инструмента против проворачивания в патроне).
Детали для сборки
- Двигатель с патроном и цангой. С одной стороны кулачковый патрон это очень удобно, но с другой он гораздо массивнее цангового зажима, то есть часто подвержен биениям и очень часто их приходится дополнительно балансировать.
- Фанерные детали. Ссылку на файлы для лазерной резки в формате dwg (подготовлено в NanoCAD) можно будет скачать в конце статьи. Достаточно просто найти фирму, которая занимается лазерной резкой материалов и передать им скачанный файл. Отмечу отдельно то, что толщина фанеры может меняться от случая к случаю. Мне попадаются листы которые немного тоньше 5мм, поэтому пазы я делал по 4,8мм.
- Напечатанные на 3D-принтере детали. Ссылку на файлы для печати деталей в stl-формате можно будет также найти в конце статьи
- Полированные валы диаметром 8мм и длиной 75мм — 2шт. Вот ссылка на продавца с самой низкой ценой за 1м, которую я видел
- Линейные подшипники на 8мм LM8UU — 2шт
- Микропереключатель KMSW-14
- Винт М2х16 — 2шт
- Винт М3х40 в/ш — 5шт
- Винт М3х35 шлиц — 1шт
- Винт М3х30 в/ш — 8шт
- Винт М3х30 в/ш с головкой впотай — 1шт
- Винт М3х20 в/ш — 2шт
- Винт М3х14 в/ш — 11шт
- Винт М4х60 шлиц — 1шт
- Болт М8х80 — 1шт
- Гайка М2 — 2шт
- Гайка М3 квадратная — 11шт
- Гайка М3 — 13шт
- Гайка М3 с нейлоновым кольцом — 1шт
- Гайка М4 — 2шт
- Гайка М4 квадратная — 1шт
- Гайка М8 — 1шт
- Шайба М2 — 4шт
- Шайба М3 — 10шт
- Шайба М3 увеличенная — 26шт
- Шайба М3 гроверная — 17шт
- Шайба М4 — 2шт
- Шайба М8 — 2шт
- Шайба М8 гроверная — 1шт
- Набор монтажных проводов
- Набор термоусадочных трубок
- Хомуты 2.5 х 50мм — 6шт
Как сделать устройство для изменения скорости вращения электродвигателя своими руками
Для регулировки маломощных однофазных АД можно использовать диммеры. Однако этот способ ненадежен и обладает серьезными недостатками: снижением КПД, серьезным перегревом устройства и опасностью повреждения двигателя.
Для надежного и качественного регулирования оборотов электродвигателей на 220В, лучше всего подходит частотное регулирование.
Приведенная ниже схема позволяет собрать частотное устройство для регулировки электромоторов мощностью до 500 Вт. Изменение скорости вращения производится в границах от 1000 до 4000 оборотов в минуту.
Устройство состоит из задающего генератора с изменяемой частотой, состоящего из мультивибратора, собранного на микросхеме К561ЛА7, счетчика на микросхеме К561ИЕ8, полумоста регулятора. Выходной трансформатор Т1 выполняет развязку верхнего и нижнего транзисторов полумоста.
Демпфирующая цепь С4, R7 гасит всплески напряжения опасные для силовых транзисторов VT3, VT4. Выпрямитель, удвоитель напряжения питающей сети, включает в себя диодный мост VD9, с конденсатором фильтра на которых происходит удвоение напряжения питания полумоста.
Напряжение первичной обмотки: 2х12В, вторичной обмотки 12В. Первичная обмотка трансформатора управления ключами, состоит из 120 витков медного провода сечением 0,7мм, с отводом от середины. Вторичная – две обмотки, каждая по 60 витков повода сечением 0,7 мм.
Вторичные обмотки необходимо максимально надежно заизолировать друг от друга, так как разница потенциалов между ними доходит до 640 В. Подключение выходных обмоток к затворам ключей производится в противофазе.
Благодаря надежности и простоте конструкции асинхронные двигатели (АД) получили широкое распространение. В большинстве станков, промышленном и бытовом оборудовании применяются электродвигатели такого типа. Изменение скорости вращения АД производится механически (дополнительной нагрузкой на валу, балластом, передаточными механизмами, редукторами и т.д.) или электрическими способами. Электрическое регулирование более сложное, но и гораздо более удобное и универсальное.
Для многих агрегатов применяется именно электрическое управление. Оно обеспечивает точное и плавное регулирование пуска и работы двигателя. Электрическое управление производится за счет:
Способы изменения оборотов двигателя
Регулировка оборотов любого трехфазного электродвигателя, используемого в подъемно-транспортной технике и оборудовании, позволяет добиться требуемых режимов работы точно и плавно, что далеко не всегда возможно, например, за счет механических редукторов. На практике используется семь основных методов коррекции скорости вращения, которые делятся на два ключевых направления:
- Изменение скорости магнитного поля в статоре. Достигается за счет частотного регулирования, переключения числа полюсных пар или коррекции напряжения. Следует добавить, что эти методы применимы для электродвигателей с короткозамкнутым ротором,
- Изменение величины скольжения. Этот параметр можно откорректировать за счет питающего напряжения, подключения дополнительного сопротивления в электрическую цепь ротора, применения вентильного каскада или двойного питания. Используется для моделей с фазным ротором.
Наиболее востребованными методами являются регулирование напряжения и частоты (за счет применения преобразователей), а также изменение количества полюсных пар (реализуется путем организации дополнительной обмотки с возможностью переключения).
Как выбрать?
Конкретная модель регулятора оборотов должна подбираться в соответствии с типом подключаемой электрической машины – коллекторный двигатель, трехфазный или однофазный электродвигатель. В соответствии с чем и подбирается определенный преобразователь частоты вращения.
Помимо этого для регулятора оборотов необходимо выбрать:
- Тип управления – выделяют два способа: скалярный и векторный. Первый из них привязывается к нагрузке на валу и является более простым, но менее надежным. Второй отстраивается по обратной связи от величины магнитного потока и выступает полной противоположностью первого.
- Мощность – должна выбираться не менее или даже больше, чем номинал подключаемого электродвигателя на максимальных оборотах, желательно обеспечивать запас, особенно для электронных регуляторов.
- Номинальное напряжение – выбирается в соответствии с величиной разности потенциалов для обмоток асинхронного или коллекторного электродвигателя. Если вы подключаете к заводскому или самодельному регулятору одну электрическую машину, будет достаточно именно такого номинала, если их несколько, частотный регулятор должен иметь широкий диапазон по напряжению.
- Диапазон частот вращения – подбирается в соответствии с конкретным типом оборудования. К примеру, для вращения вентилятора достаточно от 500 до 1000 об/мин, а вот станку может потребоваться до 3000 об/мин.
- Габаритные размеры и вес – выбирайте таким образом, чтобы они соответствовали конструкции оборудования, не мешали работе электродвигателя. Если под регулятор оборотов будет использоваться соответствующая ниша или разъем, то размеры подбираются в соответствии с величиной свободного пространства.
Виды изделий и их особенности
Рассмотрим, какие варианты можно встретить в нашей торговой сети и чем они отличаются друг от друга.
Перьевые сверла
Самый распространенный и бюджетный вариант, которым достаточно удобно работать даже неопытным мастерам. И вы также своими руками сможете освоить этот нехитрый процесс.
Рассмотрим основные плюсы этого решения:
- Диапазон диаметров варьируется в пределах от 10 до 60 мм.
- Работа производится довольно быстро, но при этом качество отверстия невысокое, добиться идеального результата вряд ли получится.
- Максимальная глубина сверления составляет примерно 150 мм.
- Изделия продаются либо в наборах по 5-6 штук, либо по отдельности, поэтому вы сами решаете, какой вариант подходит вам.
- При необходимости можно купить удлинитель, который зажимает сверло и увеличивает его длину на 300 мм.
Варианты большого размера обычно продаются поштучно, малого — в наборах
Нельзя не затронуть такой интересный вариант, как регулируемое перьевое сверло, этот тип изделий может делать отверстия диаметром от 22 до 76 мм. Работы производятся на низких оборотах с использование достаточно мощного электроинструмента.
Регулируемое перо – новое слово в изделиях данного типа
Сверло Форстнера
Этот вариант изделий используется очень широко в мебельном производстве благодаря целому ряду несомненных преимуществ:
- Края проделанного отверстия получаются идеально ровными, что недоступно для других вариантов.
- Высокая надежность и длительный срок службы позволяют использовать такие приспособления годами.

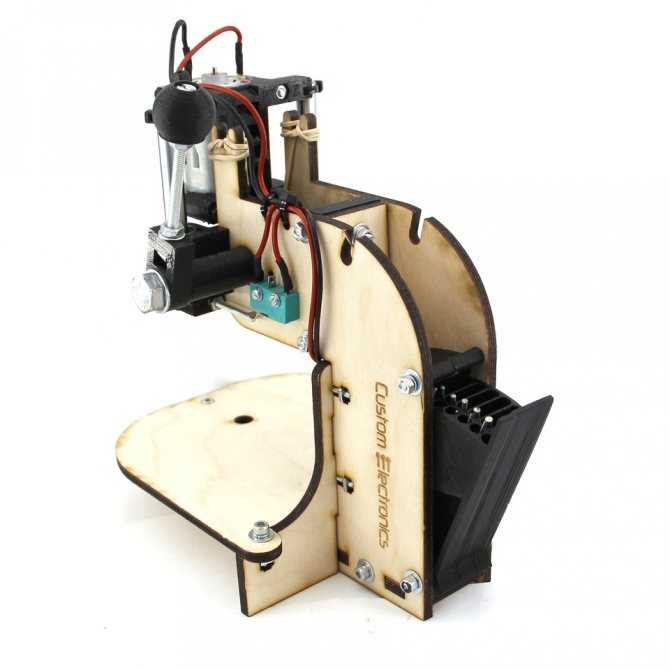

Описание конструкции
В основе конструкции довольно мощный 12ти вольтовый двигатель из Китая. В комплекте с двигателем они продают еще патрон, ключ и десяток сверел разного диаметра. Большинство радиолюбителей просто покупают эти двигатели и сверлят платы удерживая инструмент в руках. Я решил пойти дальше и на его основе сделать полноценный станок под подобные двигатели с открытыми чертежами для самостоятельного изготовления.
Для линейного перемещения двигателя я решил использовать полированные валы диаметром 8мм и линейные подшипники. Это дает возможность минимизировать люфты в самом ответственном месте. Эти валы можно найти в старых принтерах или купить. Линейные подшипники также широко распространены и доступны, так как применяются в 3D-принтерах.
Основная станина сделана из фанеры толщиной 5мм. Фанеру я выбрал потому, что она стоит очень дешево. Как материал, так и сама резка. С другой стороны ничего не мешает (если есть возможность) просто вырезать все те же самые детали из стали или оргстекла. Некоторые мелкие детали сложной формы напечатанны на 3D-принтере.
Для поднятия двигателя в исходное положение использованы две обычные канцелярские резинки. В верхнем положении двигатель сам отключается при помощи микропереключателя.
С обратной стороны я предусмотрел место для хренения ключа и небольшой пенал для сверел. Пазы в нем имеют разную глубину, что делает удобным хранение сверел с разным диаметром.
Но все это проще один раз увидеть на видео:
На нем есть небольшая неточность. В тот момент мне попался бракованный двигатель. На самом деле от 12В они потребляют на холостом ходу 0,2-0,3А, а не два, как говорится в видео.
Сверление без мусора: приспособления, сделанные своими руками
Еще каких-нибудь 10 или 15 лет назад при сверлении стен и потолков строителям приходилось либо дышать пылью (что очень нехорошо для дыхательной системы), либо изворачиваться, придумывая все новые варианты пылеуловителей. Подобные самоделки в ходу и сейчас — профессионалы ими уже не пользуются, а вот для обывателей, которым раз в полгода нужно повесить картину или полку, это реальный способ сохранить чистоту в квартире.
Конверт
Его можно купить на почте либо склеить из листа бумаги. Единственное требование — форма: конверт должен быть таким, как в старые добрые времена, с откидным клапаном сверху, а не сбоку.
Далее нужно модифицировать изделие:
- Уменьшить высоту клапана (при необходимости).
- Изнутри на клапан наклеить полоску малярного скотча или изоленты, так, чтобы она выступала за пределы бумаги. Потом это позволит прикрепить конверт к стене. Использовать обычный скотч нельзя — он намертво прилипнет к обоям, оторвется вместе с краской либо оставит на поверхности грязный липкий след.
- Заднюю часть конверта (она будет направлена в комнату) немного сгибают по вертикали, чтобы конверт получился приоткрытым — в эту щель будет сыпаться мусор.
Рекомендуем: Как и чем покрыть стены перед поклейкой обоев
Конверт будет пригодным к эксплуатации до тех пор, пока не порвется.
Аналоги насадок на сверло
Существуют все основания считать, что насадка на сверло, упомянутая выше, была сделана по мотивам пылеуловителей, которыми пользовались еще наши отцы и дедушки. Для изготовления таких самоделок годилось все, что попадалось под руку:
- пластиковый или бумажный стакан;
- половинка резинового мяча;
- обрезанная бутылка либо жестяная банка;
- крышка от коробки из-под торта.
Алгоритм для их применения не менялся — в дне проделывали отверстие по диаметру сверла, надевали импровизированный пылеуловитель так, чтобы его открытая часть была направлена к стене или потолку, и выполняли необходимую работу. В конце аккуратно вытряхивали мусор.
Кстати, мяч и коробка от торта идеально подходят для сверления потолков.
Пылесос
Этот способ — близкий родственник вакуумного пылеуловителя, однако вместо специального устройства, которое крепится на стену, здесь понадобится запасная пара рук. Чтобы не испачкать обои и пол, без помощника не обойтись — пока один человек управляется с перфоратором, второй держит шланг пылесоса (щетку с него предварительно снимают) максимально близко к тому месту, куда входит сверло.
