Способы регулировки оборотов вращения асинхронных двигателей

Конструкция

На первый взгляд схема кажется сложной, однако, это не так. По сути, мини станок не сильно отличается от классического, он меньшего размера с некоторыми нюансами в схеме компоновки конструкции.

Так как данное оборудование обладает не большими размерами, его стоит рассматривать как настольное.Самодельный вариант оборудования обычно слегка больше, чем покупной, из-за того что при сборке своими руками не всегда есть возможность оптимизировать конструкцию подобрав малогабаритные комплектующие. Но и в таком случае самодельный станок будет иметь малые габариты и вес не более 5 кг.

Видео по сборке

Элементы сверлильного станка

Чтобы собрать мини устройство своими руками, вам потребуется следующее:

  1. Станина;
  2. Переходная стабилизирующая рамка;
  3. Планка для перемещения;
  4. Амортизатор;
  5. Ручка-регулятор высоты;
  6. Крепление для двигателя;
  7. Двигатель;
  8. Цанга (или патрон);
  9. Переходники.

Стоит отметить, что мы описываем самодельный мини сверлильный станок, собираемый из подручных средств своими руками. Заводская конструкция отличается использованием специализированных узлов, которые изготовить собственноручно практически невозможно.Основой сверлильного мини агрегата, как и любого другого, является станина. Она выполняет функцию основания, на которой будут держаться все узлы. Станиной может являться подручное устройство, например: скелет микроскопа; стойка для проведения линейных измерений цифровым индикатором.

А можно изготовить самому, например легкую деревянную станину – соединив дощечки саморезами, либо же тяжелую и устойчивую – приварив стальной профиль к металлическому листу. Лучше когда вес станины выше основного веса остальных узлов, это позволяет повысить устойчивость агрегата и снижает его вибрацию во время работы.

В качестве двигателя для могут послужить электродвигатели от: кассетных магнитофонов, принтеров, дисководов и другой офисной техники. В качестве крепления для сверл выбирается патрон или цанги. Однако патрон более универсальный, цанга же предусматривает установку сверл только определенных размеров.

Двигатели для сверлильных станков для печатных плат

Еще одна интересная схема на основе запчастей от CD-ROM и фена с автоматической регулировкой частоты вращения двигателя в зависимости от нагрузки.

Самодельная станина

При изготовлении стальной станины своими руками, под нее можно прикрутить ножки, для фиксации её положения.Стабилизирующую рамку можно изготовить, например, из рейки или уголка, при этом лучше применять сталь.Вид планки для перемещения можно подобрать любой, наиболее удобный, при этом лучше совместить её с амортизатором. В некоторых случаях, амортизатор может сам быть такой планкой. Функции этих деталей заключаются в вертикальном смещении оборудования во время работы.Амортизатор можно изготовить самому или снять с офисной мебели раздвижные рейки, либо прибрести в магазине.Ручка-регулятор высоты устанавливается на корпус, стабилизирующую рейку или амортизатор.Крепление для двигателя устанавливают к стабилизирующей рамке, ею может быть, например, простой деревянный брусок. Она нужна для вывода двигателя на нужное расстояние и его надежной фиксации.Затем двигатель устанавливают непосредственно на крепление.К двигателю непосредственно присоединяют патрон или цанги, к которым крепятся переходники, используемые для установки сверл. Переходники подбираются индивидуально, в зависимости от вала двигателя, его мощности, типа сверл и т.п.В заключении можно сказать, что собранный сверлильный мини станок, можно постоянно дорабатывать в ходе эксплуатации. Например, можно наклеить на патрон светодиодную ленту, для подсветки просверливаемых образцов.

Материалы

Ссылки на магазины приведены чисто для справки. Перечислены только основные материалы, расходку и мелочёвку не считал.

  1. 1. Алюминиевый профиль 20х20: 230 мм. (2 шт.) и 300 мм. (2 шт.);
  2. 2. Алюминиевый профиль 20х40: 300 мм. и 350 мм. (2 шт.);
  3. 3. Плита Д16Т 12×200х400 мм.;
  4. 4. Лист АМг2 2х100х150 мм.;
  5. 5. Шестерня со ступицей М=1, Z=36 (3 шт.);
  6. 6. Рейка зубчатая М=1, 15х15 мм., 500 мм.;
  7. 7. Сухари под профиль 20, с резьбой М4 и М5;
  8. 8. Т-гайки под профиль 20, с резьбой М3 и М4;
  9. 9. Винты М2, М3, М4, М5, М6 разной длины;
  10. 10. Пружина 2,0-20-98,3-14-16-Ц12ХР (2 шт.);
  11. 11. Вал ⌀10 400 мм.;
  12. 12. Вал ⌀12 400 мм. (2 шт.);
  13. 13. Опора вала SK12 (2 шт.);
  14. 14. Опора вала SHF12 (2 шт.);
  15. 15. Линейный подшипник SC12UU (4 шт.);
  16. 16. Шпиндель 200 Вт, вал 8 мм.;
  17. 17. Патрон под цанги ER-11, под вал 8 мм.;
  18. 18. Цанга 3.175 мм.;
  19. 19. Крепёж шпинделя под ⌀52 мм.;
  20. 20. Светодиод TDS-P005L4O16 (3 шт.);
  21. 21. Модуль DC/DC (с ограничением тока);
  22. 22. Провод в ПВХ-изоляции AWG24;
  23. 23. Провод в силиконовой изоляции AWG24;
  24. 24. Выключатель KCD-11;
  25. 25. Разъём XH-2.54;
  26. 26. Разъём DC круглый 5.5х2.1 мм.;
  27. 27. Клеммы плоские «мама» 4.8 мм.;
  28. 28. Спиральная трубка ⌀8 мм.;

Что понадобится для диагностики поломок электрической дрели

С чего необходимо начинать поиск неисправности электродрели? Конечно же с первых признаков, по которым становится понятно, где скрывается поломка, и какая часть нуждается в ремонте. Легко выявить механические неисправности дрели, а вот с электрической частью все намного сложнее. Здесь понадобится соответствующие инструменты, по которым можно делать выводы о неисправности тех или иных узлов, деталей и механизмов инструмента. Для выявления поломок в электрической части электродрели, понадобится подготовить следующие инструменты:

  • Вольтметр или мультиметр. Предпочтение следует отдать второму варианту, так как он является более эффективным и многофункциональным
  • Прибор для измерения межвиткового короткого замыкания в якоре

Для диагностики механической части понадобится выполнить следующие манипуляции:

  1. Посмотреть, какую конкретно функцию не выполняет дрель
  2. Осмотреть целостность редуктора, предварительно разобрав корпус инструмента
  3. Произвести осмотр исправности подшипников, так как часто эти устройства выходят из строя при отсутствии смазочного вещества
  4. Выявить исправность переключателя режимов. Если устройство заклинит или выйдет из строя, то инструмент будет работать только в одном режиме

В дрели, как и любом другом виде электроинструмента, из строя выходят разные детали и механизмы. Сломаться вся дрель полностью не может, но в любом случае, даже когда неисправен переключатель режимов, то оператор не сможет воспользоваться инструментом во всю его производительность. Именно поэтому необходимо научиться выполнять ремонт дрели своими руками. Сделать это совсем не трудно, даже если у вас нет никакого опыта. Поэтому не стоит при первой неисправности покупать новый инструмент, так как неисправность порой легко устранить даже без необходимости замены деталей. Какие виды поломок возникают, как их устранить и что надо для этого сделать, подробно рассказано в публикации.

Сверлильный станок для печатных плат своими руками

Сверление отверстий в печатных платах процесс долгий и трудоемкий, требующий высокой точности, ведь от качества отверстий будет зависеть качество печатной платы. Надоело мне сверлить платы ручной электродрелью, поэтому решил сделать небольшой сверлильный станок специально для печатных плат. Конструкцию станка хотелось сделать, как можно проще и надежнее, чтобы его мог изготовить любой радиолюбитель. Поэтому недолго думая я разработал простую и очень надежную конструкцию миниатюрного сверлильного станка для печатных плат, чертеж которого представлен на этом рисунке.

Чертеж сверлильного станка для печатных плат

Детали для сверлильного станка легко изготовить на токарном станке или заказать знакомому токарю. Основанием станка служит прямоугольный кусок ДСП размером 160х200 мм. Электродвигатель для сверлильного станка я взял от старого струйного принтера.

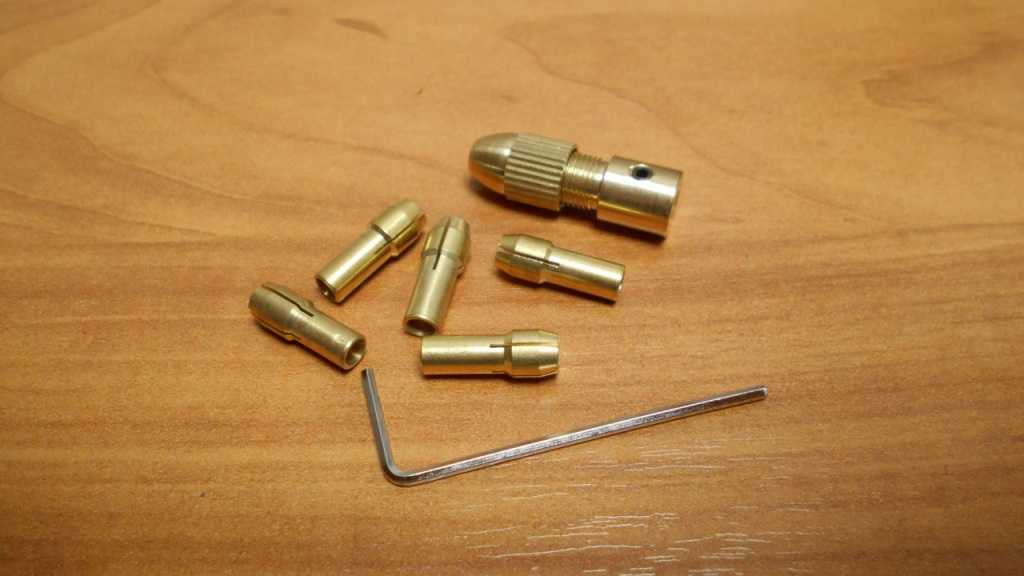

Цанговый патрон для крепления сверла купил на Алике

Если будете заказывать патрон обратите внимание на диаметр вала электродвигателя, потому, что валы бывают четырех размеров 2.35 мм, 3.17 мм, 4.05 мм, 5.05 мм, поэтому посадочный диаметр патрона должен точно соответствовать диаметру вала. Благо в Китае сего добра навалом

В комплекте с любым патроном прилагается пять цанговых переходников под разные сверла диаметр которых 0.5 мм, 1 мм, 1.5 мм, 2.5 мм, 3 мм.

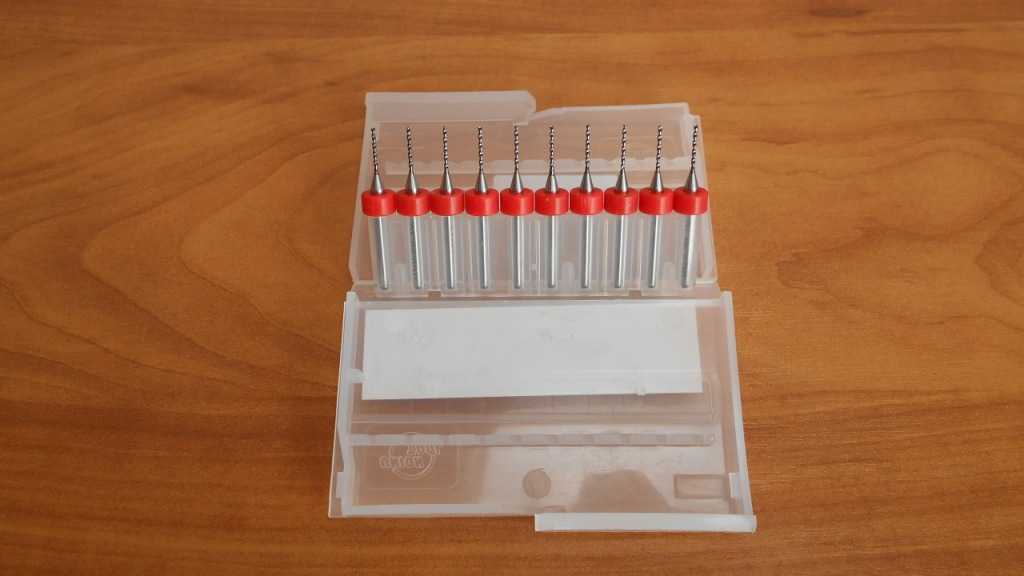

Для сверления отверстий в печатных платах лучше всего использовать специальные сверла из твердого сплава сделанные в Японии купленные в Китае на Алике. Диаметр хвостовика 3 мм, диаметр рабочей части сверла 0.9 мм. Как показала практика это самый универсальный размер отверстий подходит для большинства радиодеталей.

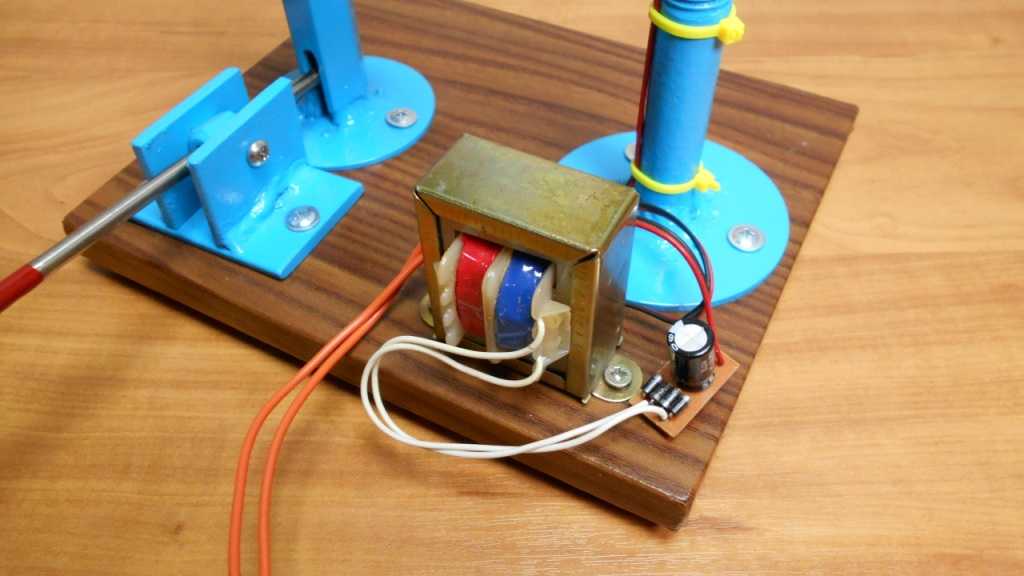

Для питания электродвигателя и светодиодной подсветки применяется простейший 12 вольтовый блок питания состоящий из трансформатора, четырех диодов и конденсатора. Спрятано это дело под металлическим кожухом на котором установлен выключатель отключающий сетевое питание трансформатора 220В.

Схема блока питания для сверлильного станка состоит из четырех диодов IN4007 и одного конденсатора 1000mf 25V. Так, что проблем с радиодеталями быть не должно. Трансформатор любой маломощный на 12В 0.5А. Светодиодная подсветка подключается параллельно к контактам электродвигателя. В качестве источника света я использовал небольшую прямоугольную светодиодную панельку.

Схема блока питания для сверлильного станка

Чтобы выглядело аккуратно решил изготовить печатную плату.

Печатная плата блока питания для сверлильного станка

Механизм подачи очень простой. При нажатии на рычаг плата поднимается вверх и таким образом происходит сверление отверстий. Конечно можно было сделать с верхней подачей, как в обычных сверлильных станках… Но зачем усложнять конструкцию? Все и так отлично работает. Станок на 100% справляется со своей задачей. Рекомендую!

Рекомендую посмотреть видеоролик о том, как сделать сверлильный станок для печатных плат своими руками

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Сборка

Весь процесс подробно показан на видео: Если следовать именно такой последовательности действий, то собирать станок будет очень просто.

Вот так вот выглядит полный набор всех комплектующих для сборки

Помимо них для сборки потребуется простейший ручной инструмент. Отвертки, шестигранные ключи, плоскогубцы, кусачки и т.д.

Перед тем начинать собирать станок желательно обработать напечатанные детали. Удалить возможные наплывы, поддержки, а также пройти все отверстия сверлом соответствующего диаметра. Фанерные детали по линии реза могут пачкать гарью. Их можно также обработать наждачной бумагой.

После того, как все детали подготовлены начать проще с установки линейных подшипников. Они закрадываются внутрь напечатанных деталей и прикручиваются к боковым стенкам:

Далее устанавливается ручка с шестерней. Вал вставляется в большое отверстие, на него устанавливается основание ручки и все это стягивается болтом на 8мм. Самой ручкой служит винт на М4:

Теперь можно собрать фанерное основание. Сначала боковые стенки устанавливаются на основание, а затем вставляется вертикальная стенка. В верхней части также есть дополнительная напечатанная деталь, которая задает ширину в верхней части. При закручивании винтов в фанеру не прикладывайте слишком большое усилие.

В столике на переднем отверстии необходимо сделать зенковку, чтобы винт с головой впотай не мешал сверлить плату. С торца также установлена напечатанная крепежная деталь.

Теперь можно приступить к сборке блока двигателя. Он прижимается двумя деталями и четырьмя винтами к подвижному основанию. При его установке необходимо следить, чтобы отверстия для вентиляции оставались открытыми. На основание он закрепляется при помощи хомутов. Сначала вал продевается в подшипник, а затем на нем защелкиваются хомуты. Также установите винт М3х35, который в будущем будет нажимать на микропереключатель.

Микропереключатель устанавливается на прорези кнопкой в сторону двигателя. Позже его положение можно будет откалибровать.

Резинки накидываются на нижнюю часть двигателя и продеваются до «рогов». Их натяжение надо отрегулировать так, чтобы двигатель поднимался до самого конца.

Теперь можно припаять все провода. На блоке двигателя и рядом с микропереключателем есть отверстия для хомутов, чтобы закрепить провод. Также этот провод можно провести внутри станка и вывести с обратной стороны. Убедитесь, что припаиваете провода на микропереключателе к нормально замкнутым контактам.

Осталось только поставить пенал для сверел. Верхнюю крышку нужно зажать сильно, а нижнюю закрутить очень слабо, используя для этого гайку с нейлоновой вставкой.

На этом сборка окончена!

↑ Налаживание

Готовое устройство после сборки начинает работать сразу. Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками. Я увеличил емкость до 47uF.Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.Я долго мучился, уже подумал, что у схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал.Установил искрогасящие конденсаторы. Схема заработала прекрасно.Теперь не нужен неудобный выключатель на корпусе микродрели.

Sunsetpeople › Блог › Электронный регулятор оборотов микродрели от Александъра Савова (Исходников нет!)

Болгарин Александр Савов придумал схему автоматического повышения оборотов при нагрузке.

В интернете есть оригинальная схема, но она некорректно работает с некоторыми движками. Это коснулось и меня- двигатель работал рывками. Для этого нужно было убрать конденсатор С4 из схемы и поставить керамику 0,22 мкФ между 1 и 2 ногами микросхемы.

В схеме применены легкодоступные детали. Микросхему LM317 необходимо установить на радиатор во избежание её перегрева.Конденсаторы электролитические на номинальное напряжение 16В.Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А.Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.Резистор R5 мощностью не менее 2Вт, или проволочный.

БП должен иметь запас по току, на напряжение 12В. Регулятор работоспособен при напряжении 12-30В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению.

Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками.

Схема работает по следующему алгоритму:Не сверлим — обороты минимальны. Даем нагрузку на сверло, например, касаемся платы — обороты увеличиваются до максимума.Во-первых это очень удобно, во-вторых двигатель работает в облегченном режиме, в-третьих меньше изнашиваются щетки.

Схему в Lay я доработал, если кому будет нужно скину, пишите.

Вот как это работает (кнопка пуска всегда зажата):

https://youtube.com/watch?v=9n0_n-YI5qo

ИСХОДНИКОВ НЕТУ!

Назначение регулятора оборотов


Устройство плавного пуска дрели.

Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:

  1. После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
  2. Симистор открывается, и ток начинает течь через нагрузку.

При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.

Двухшпиндельный станок

Для растачивания с обеих сторон отверстия и обтачивания торцов в деталях применяется двухшпиндельный станок. Но существует несколько нюансов в данном оборудовании, с которыми стоит познакомиться:

  1. Вертикальный двухшпиндельный станок для глубокого сверления модели ОС-402А имеет ступенчатый и автоматический цикл сверления.
  2. Для повышения собственной производительности разработан карусельно-фрезерный двухшпиндельный агрегат.
  3. Конструкция двухшпиндельного станка для притирки арматуры проектировалась и изготавливалась на предприятии Ленэнерго.
  4. Для навертывания двух резьбовых деталей одновременно с обоих концов валика на другом производстве изготавливался двухшпиндельный агрегат с механическим приводом со шпинделем в горизонтальном исполнении.
  5. Трехшпиндельный аппарат типа С — 13 и агрегат типа С — 12 имеют схожесть в технической характеристике и конструкции. Но существует и разница между машинами, где стол у двухшпиндельного станка имеет меньшую длину.
  6. С одним или двумя шпинделями существуют плоскошлифовальные машины с круглым столом. Разница в том, что двухшпиндельный аппарат один шпиндель используется для предварительного шлифования, а другой используется для окончательного.
  7. Приспособления для накатывания стержня и галтелей у валов имеют большой спрос у населения. Лишь в некоторых случаях можно рассчитывать на одновременную накатку двух валов с их стороны для двухшпиндельного станка, так же установка специального клапана присутствует на станке.
  8. Специализированный станок имеет ручное управление и благодаря модели 4723Д — механический привод. Так же машина используется для многопозиционной обработки многих деталей. В его комплект входят следующие: станок, машинный генератор униполярных импульсов, высокочастотный электронно-полупроводниковый генератор. В отличие от данной модели двухшпиндельный станок усилен Г – образной траверсой.

Стоит заметить, что каждый двухшпиндельный агрегат представляет собой самое мощное оборудование для любого цеха, которым стоит воспользоваться любому мастеру.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.

Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

  1. Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
  2. Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
  3. Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
  4. После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
  5. Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

https://youtube.com/watch?v=9iy0lqpMrsU%3F

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

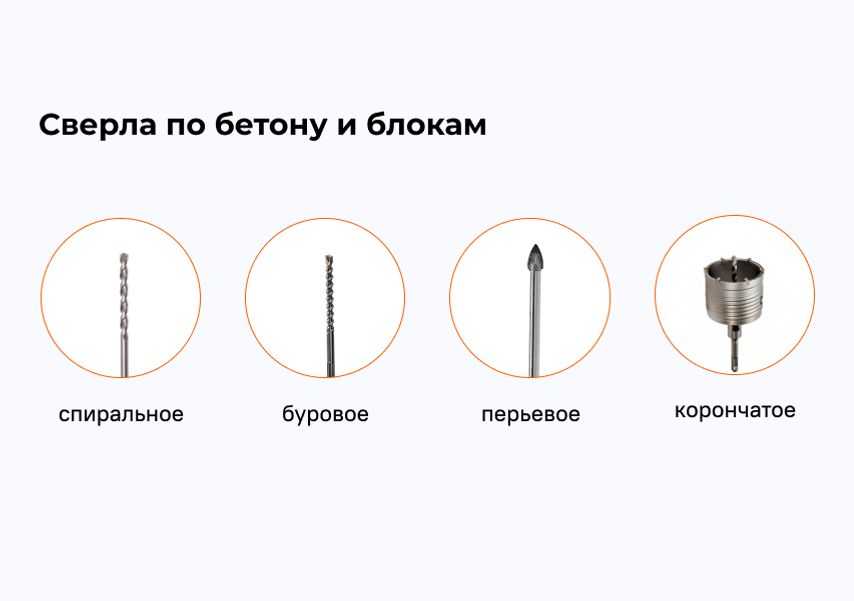

Сверла по бетону и блокам

Их главное отличие — напайка из твердых металлов на заостренной поверхности сверла: победита или искусственного алмаза.

Сверла по бетону тоже бывают разными:

  • спиральные — подходят для выполнения неглубоких отверстий (до 100 мм), они самые популярные;
  • буровые — похожи на спиральные, но обычно с более длинными и широкими канавками для выхода пыли;
  • корончатые — используются, когда в бетоне нужно выполнить углубление или отверстие большого диаметра под розетку или распаечную коробку.

Те же сверла подходят и для блоков, но при работе с мягкими материалами не рекомендуется использовать ударный режим (обычно он и не нужен).

Дрель не включается что делать

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.

Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Советы по выбору

Инструмент любой формы имеет собственные критерии и должен им соответствовать. Определить качество приобретаемого инструмента можно по его внешнему виду, цвету, а также по материалу, из которого он изготовлен.

  • Материал. Зрительно определить качество материала невозможно. Поэтому перед покупкой нужно удостовериться, что у изделия есть сертификат качества. Китайские подделки часто продаются без документов.
  • Внешний вид. Качественное изделие имеет ровную, гладкую поверхность. Различные трещины, царапины и повреждения являются браком. Режущая зона должна обладать аккуратной заточкой. Длинные сверла должны быть ровными. Проверить их на качество очень легко, достаточно прокатить их по ровной поверхности. Все неровности сразу будут видны.
  • Цвет. Чтобы инструмент обладал дополнительной прочностью, его изготовляют по особой технологии. Узнать, какой метод обработки применялся, можно по цвету изделия. Стальной цвет говорит о том, что дополнительная обработка не проводилась. Напыление желто-золотого цвета снимает металлическое напряжение. У изделия, обработанного нитрид титаном (инструмент ярко-золотого цвета), будет большой срок службы. Черное сверло обладает повышенной прочностью. При его обработке использовали пар.
  • Упаковка. Изделия известных производителей имеют хорошую, качественную упаковку. Все подделки плохо запаковывают, а текст иногда написан с ошибками.
  • Цена. Чем выше цена, тем качественнее изделие. Все бюджетные инструменты имеют маленький срок службы.

Заботясь о своей репутации, известные магазины не станут продавать подделки

И неважно, какой инструмент вы покупаете, чтобы он был качественным и прослужил долгое время, следует обращаться именно к надежным и проверенным поставщикам

Для качественного выполнения даже такой несложной процедуры, как сверление отверстий в изделиях из дерева, необходимы правильный режим и соответствующий инструмент. Выбирая сверло по дереву, следует учитывать характеристики как обрабатываемого материала, так и отверстия, которое необходимо выполнить. На современном рынке представлено большое разнообразие сверл, предназначенных для выполнения отверстий в дереве, поэтому подобрать инструмент для решения определенных технологических задач не составит особых проблем.

Сверление корончатым сверлом по дереву отверстий для подрозетников

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

  • Качество
  • Исправность коллектора
  • Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить. Если устранить не получается самостоятельно, тогда следует заменить якорь

Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Связанные материалы

Трехфазный асинхронный электродвигатель для преобразования однофазного напряжения в трехфазное: получаем 380 Вольт в гараже… У меня в гараже стоят несколько станков: токарные по дереву и металлу, фрезерный и циркулярка. Но…

Универсальный привод с Системой Импульсно — Фазового Управления… Регулятор служит не только для плавного регулирования оборотов двигателя постоянного тока, но в…

Однофазный привод постоянного тока… В основе разработки электропривода лежит принцип работы следящего привода с одноконтурной системой…

Регулятор нагрева паяльника в корпусе удлинителя… Одной из первых схем для начинающего радиолюбителя часто становится тиристорный регулятор мощности…

Ветрогенератор на базе асинхронного двигателя… Конструкция этого ветрогенератора, достаточно простая и надежная. Это первая попытка переделки…


Atmel U211B — контроллер оборотов двигателя от стиралки для домашнего станка… Моя новая датагорская статья посвящена теме о превращении электродвигателя от стиральной машины в…


Автоматический регулятор оборотов микродрели от Александъра Савова… Да, это моя дрель и почему-то все пугаются когда её видят. Ну, жалко мне пока денег на нормальный…

Управление шаговым двигателем с ПК… Драйвер для шагового двигателя, который управляется с персонального компьютера. Привет всем! Решил…


Двухканальный аналоговый контроллер охлаждения видеокарт, ПК или усилителя. LM35, LM358, NE555… Достались мне недорого две видеокарты ATI HD4870 с кастомным охлаждением Thermaltake DuOrb…

Регулятор мощности на полевых транзисторах с ШИ-управлением + устройство для питания 110-вольтовой аппаратуры от 220 Вольт… Привет всем датагорцам и гостям Датагории! Предлагаю схемку простого в изготовлении и наладке…


Вечный энкодер (валкодер) с устойчивыми положениями из шагового двигателя… Механический энкодер — вещь удобная в использовании, но он имеет некоторые досадные недостатки. В…


Сверлильный станок для печатных плат на базе механизмов дисковых приводов… Сейчас аппаратура быстро устаревает. Всё, что остаётся не у дел, надо снова пускать в дело!…

Пусковые реостаты и пускорегулировочные сопротивления

Пусковые реостаты к трёхфазным асинхронным электродвигателям с фазным ротором При пуске трёхфазных асинхронных электродвигателей с фазным ротором для увеличения начального момента и уменьшения пускового тока в цепь включают добавочное сопротивление, называемое пуско­вым реостатом. Переключающее устройство реостата и сопротивления находятся в баке с трансформаторным маслом, поэтому пусковые рео­статы можно устанавливать в сырых и пыльных помещениях. Реоста­ты нельзя применять во взрывоопасной среде, в установках, подвер­женных сотрясениям, а также монтировать в наклонном положении.

Основные данные пусковых реостатов типа ПР (рис. 25)

Указания по выбору реостатов

Роторные данные электродвигателя указываются на его паспорт­ном щите:

U к — напряжение (в) между контактными кольцами ротора при не­подвижном роторе и номинальном напряжении на зажимах ста­тора;

I — номинальный ток (а) в фазе ротора, проходящий через контакт­ные кольца при номинальной мощности двигателя. Отношение

U к / I — характерная величина для пускового сопротивления, она связывается с определённым типом сопротивления.

Значение U к / I для определённого сопротивления может отличаться от действительного значения U к / I двигателя на ± 30 %.

Выбор реостата производится с учётом мощности электродвига­теля и величины нагрузки при пуске (половинная или полная).

Номинальная мощность электродвигателя при половинной нагруз­ке для одного и того же реостата может быть вдвое больше, чем номинальная мощность двигателя при полной нагрузке.

Чугунные ящики сопротивлений серии ЯС

Ящики сопротивлений (рис. 26) применяются в качестве пусковых, пускорегулировочных, тормозных и других сопротивлений в силовых электрических цепях напряжением до 500 в переменного и до 440 в постоянного токов.

Ящики сопротивлений устанавливаются таким образом, чтобы эле­менты сопротивлений были расположены вертикально. Непосредствен­но друг на друга можно устанавливать до трёх ящиков. На специ­альном стеллаже можно устанавливать от четырёх до шести ящиков с расстоянием между ними не менее 80 мм (во избежание перегрева верхних ящиков).

Примечания. 1. Сопротивление указано при холодном со­стоянии элементов. При нагревании оно повышается примерно на 10% на каждые 100°С.

2. Допустимый ток указан при превышении температуры эле­ментов на 265°С и длительности включения при повторнократковременном режиме до 30 сек.

3. Номер ящика соответствует количеству встроенных в ящик чугунных элементов и одновременно показывает электрическое со­противление каждого элемента в тысячных долях ома.

4. Допустимая нагрузка на ящик около 4,6 квт.

Источник



Ремонт кнопки с регулятором оборотов


Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться

Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор

Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов

Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом

Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
