Усилитель на tda7377 2x30w

↑ Анализ даташитов и реальных измерений TDA7379

Сразу признаюсь, что я собрал и испытал два УНЧ только на TDA7379, но чип TDA7375 его близнец с минимальными отличиями той же ценой на Али, а главное — доступная на них справочная информация дополняет друг друга, поэтому надо изучить оба datasheet.У данных микросхем заявлена бОльшая мощность, вот это в первую очередь я и стал проверять. Для краткости сокращенные и несколько округленные результаты для TDA7379.Микросхемы отключаются при питании ниже 7,5 В (в datasheet 8 В).

↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.Поскольку у моего лабораторного блока питания защита срабатывает при токе 2 А, бОльшие напряжения я не смог подать т. к. уже на 15 В ток достиг 2,1 А.Но я решил проверить на что максимально способна TDA7379 в запредельном режиме.Запитал её от импульсного БП с выходным напряжением 24 В и заявленным током 5 А. Цель — получить максимальный синусоидальный сигнал до ограничения на нагрузке 4 Ом. В справочном листке отмечено, что 24 В — абсолютный максимум напряжения питания обязательно без сигнала, что я проигнорировал, предельный ток 4 А, и 5 А с частотой не более 10 Гц. И это проигнорировал, подавая непрерывный сигнал частотой 1000 Гц от Г3-102.

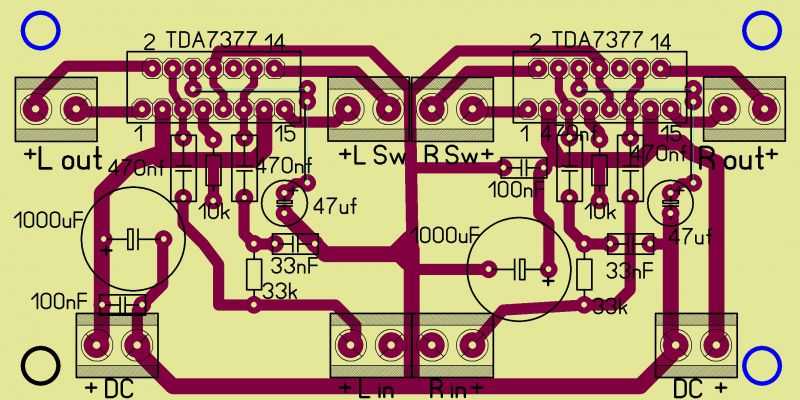

Печатная плата для сборки усилителя

Печатная плата тут с уменьшенными размерами и двусторонняя. Чтобы уменьшить пространство, резисторы стоят на 0,125 Вт, но можете использовать и 0,25 Вт. R10 и R12 относятся к типу SMD 0805.

На схеме R10 / C14 и R12 / C5 образуют фильтр нижних частот, чтобы исключить возможные проникновения высокочастотных сигналов в аудиотракт. IC1 NE5532 – предварительный усилитель, используя неинверторную конфигурацию получим усиление примерно в 4 раза, то есть для входа 50 мВ, будет около 200 мВ на выходе, что достаточно для повышения сигнала от модулей Bluetooth и подобных. Конечно можно изменить соотношение между R2 / R4 и R3 / R8, изменив усиление в зависимости от применения. Например меняя резисторы с 15 кОм на 47 кОм, получаем усиление в 11 раз, для 10 кОм усиление в 3 раза и так далее.

IC3 7812 – стабилизатор напряжения на 12 В, стабилизирующий питание микросхемы NE5532.

Сигнал поступает на TDA7379 через C1 и C6, а так как входное сопротивление этой м/с составляет от 10 до 15 кОм в мостовом режиме, фильтр верхних частот будет резать от 10 Гц с использованием конденсатора 1 мкФ, если что можно изменить его, установив конденсатор на более высокое значение и понизив частоту среза. Сюда вместо электролитических конденсаторов лучше использовать полиэфирные. Конденсаторы из полиэстера дороже при более высоких значениях емкости.

Для развязки и фильтрации стоит C5 на 1500 мкФ и C9 на 100 нФ, для питания операционного усилителя C7 на 1000 мкФ и C8 на 10 нФ. Поскольку планируется использовать простой источник для питания NE5532 или его эквивалента, потребуется «виртуальная масса», равная VCC / 2. Для этого используем делитель напряжения с двумя резисторами равного номинала R5 / R6 и конденсатором фильтра C12.

↑ Pin 10: Diagnostic output

У данных микросхем есть дополнительная и интересная функция — выход на внешнюю индикацию при ограничении выходного сигнала. Думаю, испытать такую полезную функцию, но об этом, возможно, напишу в другой раз.Чем может быть полезен такой индикатор? Он позволит определить перегрузку и тогда станет ясным, от чего появляются искажения — от перегрузки усилителя, или от акустики, или от источника сигнала. При длительной перегрузке мощность надо уменьшить, дабы сберечь уши и пищалки.Можно даже сделать АРУ, чтобы ликвидировать фатальную перегрузку в принципе.Кстати, этот выход срабатывает не только при перегрузке, но и в других аварийных случаях.

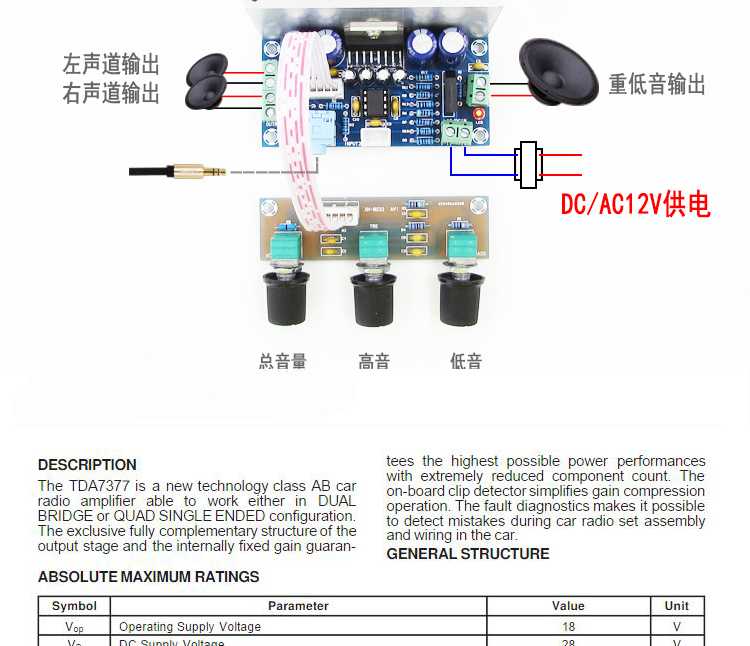

Описание усилителя tda7377

Самым главным элементом усилителя является микросхема tda7377. Она считается квадро-схемой. У нее один канал мостовой, и два других сателиты.

В комплект также входят две печатные платы

При покупке плат обращайте внимание на наличие лужения на задней стороне плат

Для чего это нужно? Как всем известно, микросхемы потребляют большой ток и дорожки на схеме, если они сделаны из одной фольги, просто выгорят.

На лицевой стороне платы есть маркировка. В них разберется даже самый начинающий пользователь.

Маленькая плата предназначена для регулировочных ручек. Второй, основной, является главным модулем усилителя. Кстати, на него не нужно ничего паять, все подкручивается с помощью наклеммников.

Положительным моментом является наличие диодного моста на лицевой панели. Мост защищает усилитель от переполюсовки и играет роль ключа.

Входами являются два «тюльпана» и два клеммника. Справа находится питающий, слева — дополнительный по главному входу, используется для подключения модуля МР-3.

Платы соединяются специальным шлейфом, что упрощает задачу по взаимодействию плат. Однако у этого шлейфа есть один недостаток. Шлейф не экранированный. То есть если вокруг усилителя будут помехи, то могут появиться наводки на него. Но тут может быть, что они появятся, а может и нет.

Если наводки появятся, то можно поменять провода на шлейфе на экранированные и эта проблема решится.

Еще одним важным элементом является операционный усилитель, на основе которого построен фильтр низких частот.

TDA7379 / ST Microelectronics

Технические характеристики

	Корпус	Multiwatt-15 MULTIWATT15 (V.)
	Режим работы усилителя
	Конфигурация каналов
	Выходная мощность на канал
	Минимальная нагрузка
	Напряжение питания
	ток собственного потребления
	Примечание	IC AUDIO PROCESSOR AB MULTIWATT1
	встроенные функции	Depop, Short-Circuit and Thermal Protection, Standby

Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Номер в каталоге
Описание (Функция)
PDF
производитель

L4805LQ
BoomerAudio Power Amplifier Series Low Voltage High Power Audio Power Amplifier

National ->Texas Instruments

LM3875
Overture Audio Power Amplifier Seriesv High-Performance 56W Audio Power Amplifier

Texas Instruments

LM4818
Boomer Audio Power Amplifier Series 350mW Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

KIA3281H
BIPOLAR LINEAR INTEGRATED CIRCUIT (5.8W DUAL AUDIO POWER AMPLIFIER, 22W BTL AUDIO POWER AMPLIFIER)

KEC

LM4766
Overture Audio Power Amplifier Series Dual 40W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4861
Boomer Audio Power Amplifier Series 1.1W Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

LM4780
Overture Audio Power Amplifier Series Stereo 60W, Mono 120W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4765
Overture Audio Power Amplifier Series Dual 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

LM4651
Overture Audio Power Amplifier 170W Class D Audio Power Amplifier Solution

National ->Texas Instruments

LM4700DWF
LM4701 Overture Audio Power Amplifier Series 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

Усилитель TDA7375. Описание, характеристики, схема включения, datasheet

TDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.

Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.

Основные характеристики TDA7375

Количество выходов — 4
Напряжение питания — 8….18 В
Ток — 3,5 А
Ток потребления в режиме ST-BY около 100 мкА
Рабочая температура -40…150° C
Мощность при напряжении 14,4 В, THD=10% и R= 4 Ом — 7 Вт на 1 канал
Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом — 26 Вт на 1 канал

Схема подключения TDA7375

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.

На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.

Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4, C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.

Усилитель 4×12 Вт на TDA7375

Для варианта усилителя разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.

После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.

Скачать рисунок печатной платы и datasheet TDA7375 (131,2 Kb, скачано: 721)

Налаживание усилителя

Правильно собранная и из исправных деталей схема начинает работать сразу. Перед включением конструкции к источнику питания нужно тщательно осмотреть печатную плату на отсутствие замыканий, а также удалить лишнюю канифоль с помощью пропитанного в растворителе кусочка ваты.

Также рекомендую установить последовательно каждой из линий питания (+Vs, -Vs) по предохранителю на ток 1А. Это поможет уберечь некоторые компоненты схемы в случае наличия какой-то ошибки.

Подключать акустические системы к схеме при первом включении и при экспериментах рекомендую через резисторы сопротивлением 300-400 Ом, это спасет динамики от повреждения в случае если что-то пойдет не так.

На вход желательно подключить регулятор громкости — один сдвоенный переменный резистор или же два по отдельности. Перед включением УМЗЧ ставим полузнок раезистора(ов) в левое крайнее положение, как на схеме (минимальная громкость), потом подключив источник сигнала к УМЗЧ и подав на схему питание можно плавно увеличивать громкость, наблюдая как себя поведет собранный усилитель.

Рис. 13. Схематическое изображение подключения переменных резисторов в качестве регуляторов громкости для УНЧ.

Переменные резисторы можно применить любые с сопротивлением от 47 КОм до 200 КОм. В случае использования двух переменных резисторов желательно чтобы их сопротивления были одинаковыми.

Итак, проверяем работоспособность усилителя на небольшой громкости. Если со схемой все хорошо, то плавкие предохранители по линиям питания можно заменить на более мощные (2-3 Ампера), дополнительная защита в процессе эксплуатации УМЗЧ не помешает.

Ток покоя выходных транзисторов можно измерить, включив в разрыв коллектора каждого из транзисторов Амперметр или мультиметр в режиме измерения тока (10-20А). Входы усилителей нужно подключить к общему-земле (полное отсутствие входного сигнала), на выходы усилителей подключить акустические системы.

Рис. 14. Схема включения амперметра для измерения тока покоя выходных транзисторов усилителя мощности звука.

Ток покоя транзисторов в моем УМЗЧ с применением КТ825+КТ827 составляет примерно 100мА (0,1А).

При налаживании усилителя плавкие предохранители по питанию также можно заменить мощными лампами накаливания. Если какой-то из каналов усилителя поводит себя неадекватно (гул, шум, перегрев транзисторов), то возможно что проблема кроется в длинных проводниках, идущим к транзисторам, попробуйте уменьшить длину этих проводников.

Меры безопасности при первом включении (лампы по питанию, защита АС), эксперименты с разными транзисторами и другая полезная информация по данному усилителю также подробно описана в статье «Ремонт усилителя Радиотехника У-101, модуль УМЗЧ на микросхеме TDA7250».

Резюме.

Усилитель на tda7377 показал себя с самой лучшей стороны. Громкость, которую он выдает, хватает и даже остается с запасом. Для прослушивания музыки в квартире или просмотра фильмов, этот усилитель подойдет просто идеально.

Звук выдается чистый и без помех. Сабвуфер при опыте использовался небольшой, всего на 20 Ватт, но ресурсов усилителя хватило для того, чтобы нагрузить его низкими частотами и воздух вокруг буквально завибрировал.

Усилитель можно подключать не только к акустической системе 2.1, но еще и использовать его в машине. Диапазон напряжения от 10 до 18 Вольт позволяет это. Поэтому усилитель будет чувствовать себя в автомобиле вполне комфортно.

Диодный мост избавляет от надобности искать полярность, поэтому подключить и собрать его смогут даже новички.

Громкость и чистота звучания отлично подойдут для прослушивания аудио в доме или квартире. Что касается машины, то там надо будет использовать более мощный усилитель, чем 20 Ватник.

Радиосхема усилителя, схема усилителя для сабвуфера и другие

Усилитель звука на 60Вт своими руками

Вот пока есть немного времени, на сайте появляеться еще одна новенькая схема, все знаем что чем больше мощность усилителя,тем он дороже стоит. Но как сделать если нужен усилитель и мощный и в то же время не бьет сильно по карману.

Хочу представить многим знакомую схему постого усилителя мощностью 25 или 60 ватт, стоимость которого копейки. Как было уже сказано, мощность усилителя зависит от напряжения питания и номиналов резисторов (в скобках указаны номиналы на 60 ватт).

УМЗЧ был собран мной и многократно проверен в работе, он показал очень высокую надежность.

Был собран вариант на 60 ватт.

Подробнее…

Усилитель звука на микросхеме tda 2003

Немало схем в интернете на тему узч, к которым могут относиться схемы как мощных усилителей звука так и средних. Захотелось и мне чего погромче, покачественней. И подумав решил, что сойдёт усилитель на 10-20 Ватт. Думаю этого вполне достаточно.

Конструкция была предназначена для прослушивания музыки во времы игры на школьном футбольном поле. Эта выходная мощность как раз подходила для того, чтобы хорошо слышать музыку во всех частях поля. Данную схему соберёт даже начинающий, однако и опытный радиолюбитель захочет иногда себя побаловать таким отличным повторением. Схема довольно-таки лёгкая и стабильная в работе.

Подробнее…

Усилитель для сабвуфера своими руками

Усилитель для сабвуфера своими руками
Усилитель имеет защиту от перегрева, перегрузки и плавное включение, устраняющие хлопки в динамике при включении питания.
К сожалению печатной платы не осталось для данного усилителя.
Но для тех кто серьезно решил заняться его сборки, труда не составит.
Выходная мощность этого усилителя составляет 100Вт

Подробнее…

Схема усилителя на сабвуфер

Схема усилителя на сабвуфер
В интернете часто ищут схемы для сабвуфера,по таким запросам как схема НЧ, или схема усилителя для активного сабвуфера.
Но нет усилителя НЧ в чистом виде, берется обычный усилитель,даже например схему которого привожу тут, можно хоть те что есть на нашем сайте, например отличная схема испробованная и называется как усилитель Агеева

Просто что бы выводить звук на сабвуфер с низкими частотами, перед входом звукового канала ставится НЧ фильтр.А пока приступим к нашей схеме.

Подробнее…

Схема усилителя для колонки на К174УН14

Своими руками мы рассмотрим в статье схему как создать усилитель на к174ун14 звуковой частоты.

Выходная мощность усилителя от 5Вт,но в некоторых случаях пишут 8Вт,но не забываем что искажения звука бывают всегда.Особенно на простых схемах.

Подробнее…

Схема лампового усилителя с фото

Усилитель собран на известных лампах 6Н6П в драйвере и 2 х 6П14П в параллель в выходном каскаде.

Как многие и догадываются,звук в ламповых усилителях отличается от обычных микросхем, и транзисторов. Как мне кажется немного чем-то даже лучше.

И смотрится даже внешне усилитель очень красиво и впишется в любую обстановку.

Подробнее…

Техническая документация к электронным компонентам на русском языке.

Описание

ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ (возможные варианты включения) :

2 x35 Вт макс./4 Ом 2 x30 Вт/4 Ом по стандарту EIAJ 2 x30 Вт/4 Ом по стандарту EIAJ 2 x 20 Вт/4 Ом при 14.4 В, 1 кГц, 10% 4 x 6 Вт/4 Ом при 14.4 В, 1 кГц, 10% 4 x 10 Вт/2 Ом при 14.4 В, 1 кГц, 10%

Минимальное количество подключаемых внешних компонентов:

— Нет конденсатора в цепи компенсационной обратной связи

— Внутренне фиксированное усиление (26 дБ BTL)

Функция ожидания (КМОП-совместима)
Беззвучный режим
Проверка на:

— Короткое замыкание выхода на землю

— Короткого замыкания выхода на + источника питания

— Перегрев и отключение в случае перегрева

— От короткого замыкания

— Отключение нагрузки при перенапряжении

— От очень большой индуктивности нагрузки

— От случайного отключения земли

— От неправильного подключения полюсов источника питания

— От электростатических напряжений

Внутренняя схема усилителя

TDA7377 — микросхема для автомобильных усилителей класса AB, способная работать по мостовой схеме или как четырехканальный усилитель. Полностью комплементарная структура выходного каскада и постоянный коэффициент усиления дают возможность получить максимальную при минимальном количестве внешних компонентов.

Обозначение	Параметр	Значение	Ед. изм.
V_op	Рабочее значение напряжения питания	18	В
V_S	Постоянное напряжение источника питания	28	В
V_peak	Максимум напряжения питания ( t= 50 мс)	50	В
I_O	Максимум выходного тока (не повторяющийся t = 100 мкс)	4.5	А
I_O	Максимум выходного тока (повторяющийся f > 10 Гц)	3.5	А
T_stg, T_j	Температура хранения и температура перехода	от — 40 до 150	°C
R_{th j-case}	Тепловое сопротивление кристалл-корпус	1.8	°C/Вт

Bosch silence plus serie 2

Цоколевка (вид сверху)

Обозначение	Параметр	Условия	Мин.	Тип.	Макс.	Ед. изм.
V_S	Диапазон питающего напряжения	8	18	В
I_d	Потребляемый ток	RL = ∞	150	мА
V_OS	Выходное напряжение смещения	150	мВ
P_O	Выходная мощность	THD = 10%; R_L = 4 Ом
Мостовая схема	18	20	Вт
С несимметричным выходом	5.5	6	Вт
С несимметричным выходом, R_L = 2 Ом	10	Вт
P_{O max}	Максимальная выходная мощность (***)	V_S = 14.4 В, Мост	31	35	Вт
P_{O EIAJ}	Выходная мощность по EIAJ	V_S = 13.7 В, Мост	27	30	Вт
THD	Коэффициент нелинейных искажений	R_L = 4 Ом
Несимметричная схема, P_O = от 0.1 до 4 Вт	0.02	%
Мостовая схема, P_O = от 0.1 до 10 Вт	0.03	03	%
CT	Перекрестные помехи	f = 1 кГц, Несимметричная схема	70	дБ
f = 10 кГц, Несимметричная схема	60	дБ
f = 1 кГц, Мостовая схема	55	дБ
f = 10 кГц, Мостовая схема	60	дБ
R_IN	Входное сопротивление	Несимметричная схема	20	30	кОм
Мостовая схема	10	15	кОм
G_V	Усиление по напряжению	Несимметричная схема	19	20	21	дБ
Мостовая схема	25	26	27	дБ

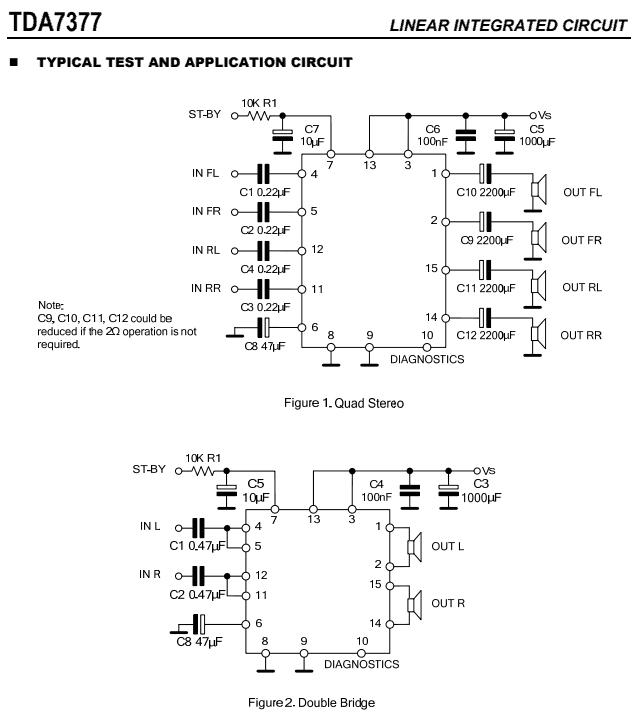

Схема четырехканального усилителя

В данной схеме можно использовать конденсаторы C9, C10, C11, C12 меньшей емкости, если не будет подключаться нагрузка 2 Ома.

Купить TDA7377 можно здесь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

↑ Принципиальная схема усилителя

Тестовая схема включения микросхем из даташита практически пригодна для «боевого» применения (рис. 1).

Рис. 1.

Схема включения микросхем при питании от двухполярного источника

В реальной схеме (рис.2) воспользуемся рекомендациями, изложенными в публикации .

Рис. 2.

Принципиальная схема усилителя

Коэффициент усиления

с замкнутой петлей ООС KU=1+R7/R5=1+R8/R6=33,26 (30,4 дБ).

Выходная мощность определяется типом примененной микросхемы и сопротивлением нагрузки (см. табл. 1).

Управление микросхемой осуществляется подачей соответствующих напряжений на вывод 5 (Mute/Stand-by) микросхемы DA1.

Рабочий режим Play реализуется при напряжении, меньшем чем +Uп-6. Например, для напряжения питания ±20 В режим Play обеспечивается при напряжении на выводе 5 микросхемы от 0 до 14 В.

Для режима отключения звука Mute достаточно подать напряжение в диапазоне от +Uп-6 до +Uп-2,5 (от 14 В до 17,5 В).

Микросхема входит в режим ожидания (Stand-by) при напряжении, большем чем +Uп-2,5 (в нашем примере от 17,5 В до 20 В).

Схема управления на транзисторе VT1 необходима для развития, при реализации микропроцессорного управления. Для постоянно включенной микросхемы (режим Play) вполне достаточно соединить вывод 5 микросхемы с общим проводом.

В зависимости от положения джамперов P1 и P2 схема управления обеспечивает напряжение на выводе 5, равное 11,5 В в режиме Play; 16,1 В в режиме Mute и около 20 В в режиме Stand-by.

Для снижения электролитических искажений емкость конденсаторов С1, С2 увеличена в два раза по сравнению с типовой схемой включения.

Для подавления радиочастотных помех добавлены входные пассивные ФНЧ R3, C3 и R4, C4.

В целях предотвращения самовозбуждения УМЗЧ на комплексной нагрузке и без нее, включены цепи Зобеля R9, C9 и R10, C10.

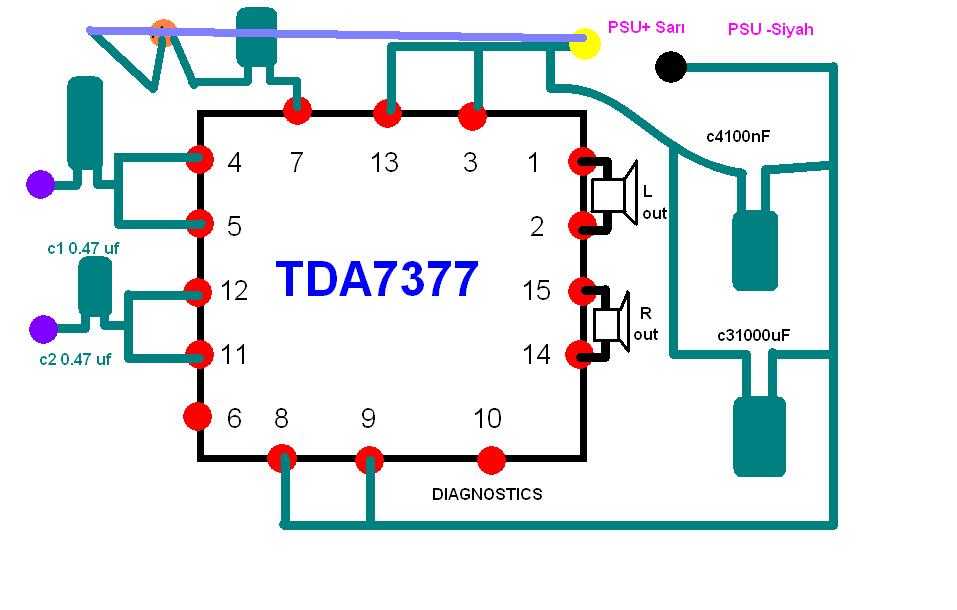

Усилитель TDA7377 Stereo 2.1 + басовый канал

Простая конструкция УНЧ способна использовать все возможности микросхемы ТДА 7377, которая имеет четыре выхода, два стандартных, к которым подключаются сателлиты и два мостовых, обеспечивающих работу сабвуфера. В схеме есть контроль баланса (P2), если он не нужен, то просто нужно подключить перемычки.

Регулировка общей громкости и настройка тембра сабвуфера осуществляется двойным логарифмическим потенциометром (p1). В схеме предусмотрен предварительный усилитель (IC1) и фильтр низких частот (IC3) с полосой пропускания 20–150 Гц. Усилитель уже имеет свой источник питания, нужно только подключить трансформатор (AC), рассчитанный на 9-12 Вольт/3 А или больше, также можно подключить источник (DC) 12-18 Вольт/3 А. В качестве источника питания может быть компьютер или ноутбук, автомобильный аккумулятора и т.д.

Эта схема отличается от традиционных тем, что она использует RC для управления низкими/высокими частотами с помощью потенциометров, использование фильтра нижних частот, не требует дополнительного потенциометра высоких частот, поэтому он вполне может быть переоборудован для автомобилей, мотоциклов, электромобилей и мультимедийные аудиосистемы, они могут значительно улучшить качество вашего звука.

Схема усилителя мощности звука с ТДА 7377 2.1 — стерео + сабвуфер

Предлагаемая печатная плата для аудиоусилителя 2.1

Печатная плата со стороны фольги

PCB шелкография

Сторона компонентов печатной платы

Название	Значение
Резистор 1/4 Вт 5%
R1, R3,	2.7K — красный, фиолетовый, красный, золотой
R2	3.3K — оранжевый, оранжевый, красный, золотой
R4, R11, R13	47K — желтый, фиолетовый, оранжевый, золотой
R5, R12, R15, R19, R20	8,2 К — серый, красный, красный, золотой
R6, R7	1k — коричневый, черный, красный, золотой
R8	68K — синий, серый, оранжевый, золотой
R9, R10, R14, R18, R23, R26	10K — коричневый, черный, оранжевый, золотой
R16, R17	22K — красный, красный, оранжевый, золотой
R21, R23	1.8K — коричневый, серый, красный, золотой
R22, R24	6,8 К — синий, серый, красный, золотой
P1, P3	47K или 50K — двойной логарифмический потенциометр
P2	100k — двойной потенциометр
P4	47K или 50K — логарифмический однопотенциометр
Электролитические конденсаторы

C1
6800µF

C3, C4,C14, C19, C30
10µF

C5, C7, C8, C9, C10
4.7µF

C6, C28, C31
100µF

C22
0.47µF или полиэстер

C33, C34
1000µF

Конденсаторы Полиэфирные и керамические

C2, C15, C20, C32
100nF (104) – керамика или полиэстер

C11, C12
100pF (101) – керамический

C13
220nF (224) – полиэстер

C16, C26, C27
100nF (104) – полиэстер

C17, C18
6.8nF (682) – полиэстер

C21, C23
4,7nF (472) – полиэстер

C24, C25
33nF (333) – полиэстер

C29
1nF (102) – полиэстер

Полупроводники

B1
Мостовой выпрямитель FBU8K или аналог 200В/2А

IC1
7812 — стабилизатор положительного напряжения 12 Вольт

IC2, IC3
LM4558N или аналогичный — Двойной операционный усилитель

IC4
TDA7379 или аналог — см. Таблицу в тексте

LED1
Красный светодиод 5 мм

Разъемы

ST1, ST2
Разъем 9-контактный (опционально)

X1
Разъем клеммной колодки 2 контакта — AC

X2
Клеммная колодка разъема 2 контакта — питание постоянного тока

X3
Клеммная колодка разъема 2 контакта — вход правого канала

X4
Клеммная колодка разъема 2 контакта — входной левый канал

X5
Разъем Клеммная колодка 2 контакта — Аудиовыход Левый канал

X6
Разъем Клеммная колодка 2 контакта — Аудиовыход Правый канал

X7
Клеммная колодка разъема 2 контакта — аудиовыход сабвуфер

Загрузите файлы PDF для этой сборки — плата, сторона меди, сторона компонентов, шелкография, схема TDA7377, Datasheet.

Скачать PDF tda7379-2.1-te1.com.br-2016

Предыдущая запись Усилитель мощности HEXFET: полупроводниковые компоненты
Следующая запись Фрезерный станок с ЧПУ своими руками

Печатная плата

Теперь расскажу о печатной плате. Развести ее не составит особого труда, поскольку схема почти полностью симметрична по каждому каналу. Нужно стараться максимально отдалить входные и выходные цепи друг от друга — это предотвратит самовозбуждение, множество помех, убережёт от лишних проблем.

Стеклотекстолит можно брать толщиной от 1 до 2х миллиметров, в принципе особой прочности плате и не нужно

После травления дорожки нужно хорошо залудить припоем с канифолью (или флюсом), не игнорируйте этот шаг — это очень важно!. Разводку дорожек для печатной платы я выполнял вручную, на листе бумаги в клеточку с помощью простого карандаша

Так я делал еще с тех времен, когда о SprintLayout и технологии ЛУТ можно было только помечтать. Вот сканированный трафарет рисунка печатной платы для УНЧ:

Разводку дорожек для печатной платы я выполнял вручную, на листе бумаги в клеточку с помощью простого карандаша. Так я делал еще с тех времен, когда о SprintLayout и технологии ЛУТ можно было только помечтать. Вот сканированный трафарет рисунка печатной платы для УНЧ:

Рис. 10. Печатная плата усилителя и расположение компонентов на ней (клик — открыть в полный размер).

Конденсаторы С21, С3, С20, С4 — на плате нарисованной вручную отсутствуют, они нужны для фильтрации напряжения по питанию, я их установил в самом блоке питания.

Спасибо Александру за разводку печатной платы в программе Sprint Layout!

Рис. 11. Печатная плата для УМЗЧ на микросхеме TDA7250 от Александра.

В одной из моих статей я рассказал как изготовить эту печатную плату методом ЛУТ.

Скачать печатную плату в формате *.lay от Александра — (84 КБ).
Печатная плата в формате *.lay от Виталия Новака — (35 КБ);
Печатная плата в формате *.lay6 от Fivist — (50Кб);
Печатная плата в формате *.lay6 от Patunum — (160 КБ).

Насчет форматов файлов:

*.lay — файлы для программы Sprint Layout версий 5.0 (2006г.) и 6.0 (2013г.);
*.lay6 — файлы для Sprint Layout, которые открываются только в программе начиная с 6-й версии.

Насчет соединительных проводов по питанию и на выходе схемы УМЗЧ — они должны быть как можно короче и с поперечным сечением не менее 1,5мм. В данном случае, чем меньше длина и больше толщина проводников, тем меньше потерь тока и наводок в схеме усиления мощности.

В результате получились 4 канала усиления на двух маленьких платках:

Рис. 12. Фото готовых плат УМЗЧ для для четырех каналов усиления мощности.

Таблица использования TDA73XX и STA540

Микросхема TDA7375 TDA7377 TDA7379 STA540

Максимальное напряжение 18 В 18 В 20 В 22 В

Мощность 2X 25 Вт 4 Ом 2×20 Вт 4 Ом 28 Вт 4 Ом 2X 34 Вт 8 Ом

Для питания схемы УНЧ надо использовать источник постоянного тока со значением, которое может составлять от 8 В до максимального напряжения, указанного в таблице выше. Обычно схема используется с источником 12 В. Чтобы определить максимальную мощность, используйте график, доступный в даташите.

Например, если выбрать STA540 и источник 12 В, мощность на канал составит около 18 Вт, всего в стерео 36 Вт. По закону Ома ток 3 А, но поскольку используем усилитель класса AB, эффективность будет около 60%, поэтому блок питания должен иметь ток с запасом – примерно 4,2 А. Для других микросхем и других напряжений питания сделайте расчеты с данными из документации.

Рабочее напряжение электролитических конденсаторов должно составлять 25 В для источников до 18 В и 35 В для 24 В.

Скачайте файлы платы и даташит в общем архиве.

Итог по комплекту

Он совершенно не сложный. Как и говорилось выше, с его сборкой сможет разобраться даже начинающий модельер, самое главное, чтобы пользователь умел работать паяльником, чтобы все эти детали припаять к платам. Если пользователь не умеет этого делать, то можно либо попросить того, кто справится с этой задачей, или же купить готовый, собранный усилитель на платах.

Присутствует радиатор, для того, чтобы охлаждать микросхему. Чтобы радиатор работал нормально, его нужно будет еще дополнительно обдувать, чтобы он сам тоже не нагревался.

Можно ли использовать усилитель на tda7377 для сабвуфера (системы 2.1)

Можно. Для примера разберем самую простую схему подключения. Источником звука был выбран смартфон. Провод выходит из него и подключается к клеммнику, предназначенного для МР-3 устройств. Можно его припаять с обратной стороны, если нету провода с соответствующим клеммником.

При подключении питания к усилителю, используются два клеммника, находящиеся с правой стороны. При подключении можно не заморачиваться с полярностью. Потому что на плате есть диодный мост, который выпрямит напряжение так как нужно. Поэтому не бойтесь, что сможете спалить усилитель.

Тут же подключается сабвуфер, а сателиты подключаются обратной (левой) стороны.

Регулировку (вторую плату) подключать нужно с помощью шлейфового соединения.

Важное замечание. Усилитель является универсальным, поэтому если можете обойтись без сателитных колонок, то будет достаточно лишь подключить к усилителю сабвуфер

При подключении питания вы услышите коммутационный щелчок в динамиках, это значит, что усилитель подключился. После этого необходимо будет подключить источник звука к усилителю.

В нашем случае — это обычный смартфон.

Для регулировки звука как раз понадобится вторая плата с регулировочными трубками. Правая отвечает за уровень громкости. Вторая, которая по середине — это тембр, делает звук выше или глуше.

Наконец, самая интересная регулировка, находящаяся слева с краю, отвечает за уровень баса.
