Принципы работы и обслуживания

Работа переключателя

При натяжении тросика рамка вытягивается под цепью таким образом, чтобы звенья входили в другую звезду, переключая скорость. В обратном направлении велосипедист ослабляет тросик, позволяя пружине переключателя вернуть рамку в положение над соседней звездой.

Вторая функция переключателя – поддержание провисающей части цепи, которая освобождается при работе на меньших, чем максимальные, звёздах.

От рамок и параллелограммного механизма требуется лишь чёткость движения и достаточная износоустойчивость.

Настройка

Настраиваются в данных устройствах несколько вещей:

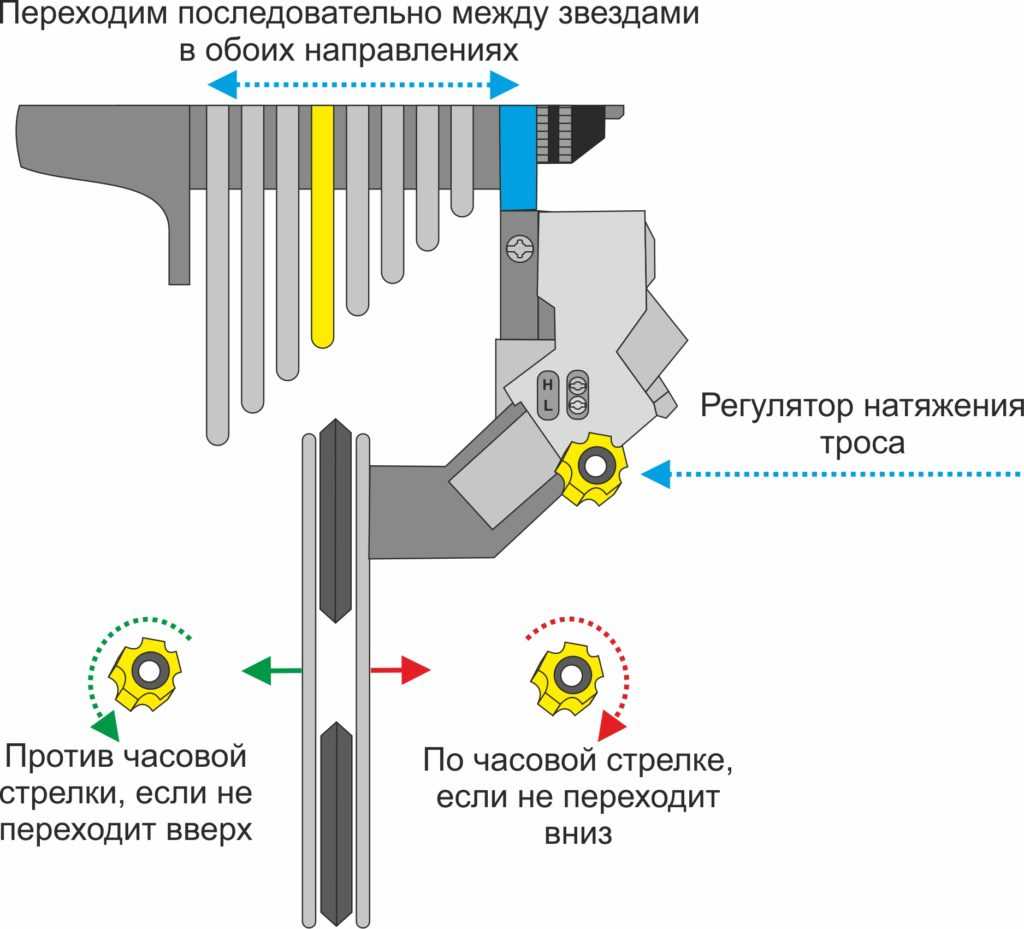

  1. Натяжение тросика и его ход – с помощью манеток и специального винта подтяжки.
  2. Крайние положения рамки с обозначениями High и Low – для ограничения движения.
  3. Ход и пропорциональность сдвига с помощью винта настройки.

Ремонт и монтаж

Ремонт может понадобиться переключателю в нескольких случаях:

  1. Ремонт петуха – если повреждение пришлось на него, а не на сам переключатель – демонтируем и исправляем.
  2. Если разболтались или были повреждены ролики.
  3. Когда была погнута рамка.

Всё исправляется либо заменой элемента (ролика), либо выправлением погнутых частей, ну а иногда – просто заменой изделия.

ЗАЩИТА АС УМЗЧ

Изначально задумал использовать схему защиты от БРИГ, но затем читая отзывы о симисторной защите захотел попробовать ее. Блоки защиты были сделаны в самом конце, тогда было туго с финансами, а симисторы и прочие компоненты схемы у нас оказались довольно дороги, поэтому вернулся к релейной защите. Напоминаю, что все схемы находятся в первой части обзора.


В итоге были собраны три блока защиты, один из них для сабвуферного усилителя, а два остальных для каналов ОМ.


В сети можно найти большое количество схем блоков защиты, но эта схема перепробована мной неоднократно. При наличии постоянного напряжения на выходе (выше допустимого) защита мгновенно срабатывает спасая динамическую головку. После подачи питания реле замыкается, а при срабатывания схемы оно должно размыкаться. Защита включает головку с небольшой задержкой — это тоже в свою очередь, является дополнительной страховкой и щелчок после включения, почти не слышен.


Компоненты блока защиты могут отклоняться от указанного, Основной транзистор можно заменить на наш КТ815Г, использовал высоковольтные транзисторы MJE13003 — их у меня навалом, кроме того, они довольно мощные и не перегреваются в ходе работы, поэтому в теплоотводе не нуждаются. Маломощные транзисторы можно заменить на S9014, 9018, 9012, даже на КТ315, оптимальный вариант — 2N5551.


Реле на 7-10 Ампер, подобрать можно любое реле на 12 или 24 Вольта, в моем случае на 12 Вольт.


Блоки защиты для каналов ОМ установлены возле трансформатора второго инвертора, работает все это дело довольно четко, при максимальной громкости защита может сработать (ложно) крайне редко.

Конструкция

Переключатель и выглядит, и работает «загадочно», особенно для велосипедиста-новичка. Но сначала разберём, из каких частей составляется переключатель и откуда он появился. К слову, текущий «вариант» заднего переключателя достаточно стар. Он был изобретён итальянцем Туллио Кампаньоло ещё в 1950 году.

Долгое время оставаясь атрибутом дорогих спортивных и шоссейных моделей, лишь в 80-х годах данный переключатель стал появляться на городских велосипедах, а в середине 1990-х – стал де-факто стандартом для большинства конструкций.

Основные элементы

Каково же устройство заднего переключателя? Прежде, чем изучить то, как работает это устройство, рассмотрим конструкцию:

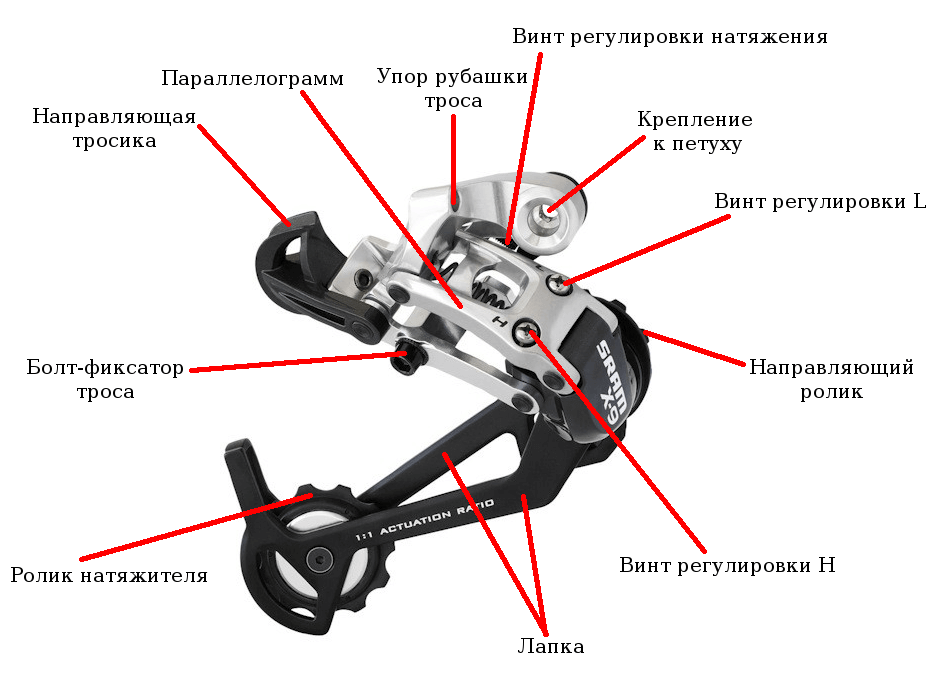

  •  Рамка – самая заметная часть, которая своим смещением и перекидывает цепь между звёздами кассеты. Рамка изготавливается из прочных материалов и замыкается с двух сторон различными роликами.
  •  Направляющий ролик – небольшой ролик, на который цепь попадает в первую очередь. Он направляет цепь между звездами кассеты в рамкой;
  •  Ролик натяжителя – обычно мало, но отличающийся от направляющего ролик, который отвечает за натяжение цепи, которую принимает из рамки. Располагается в самой нижней части переключателя.
  •  Параллелограммный механизм – основная часть, представляющая собой сочленение нескольких рамок, подтягиваемых с помощью пружины.
  •  Пружина – обычно самая важная и дорогая часть переключателя, наравне с рамкой и роликами, так как отвечает за возврат (или прижимание) рамки в одну из сторон, фактически – за подвижность всей конструкции.

Кроме того, на переключателе скоростей почти во всех моделях присутствуют элементы для настройки устройства:

  • регулировка натяжителя (тросика);
  • ограничитель верхней передачи – он же H, High – отвечает за крайнее положение рамки с цепью;
  • ограничитель нижней передачи – L, Low – аналогично, но с другой стороны;
  • крепёжный болт – специальная точка крепления, обычно на петух. В иных случаях крепление идёт за дополнительную рамку на направляющих.

Ролики

Ролики в переключателе передач разные, и при ремонте или чистке очень важно не перепутать их, так как от этого зависит срок жизни цепи, да и самого переключателя. Направляющий ролик, он же G-pulley, или guid pulley, – верхний

выполняет сразу несколько задач:

Направляющий ролик, он же G-pulley, или guid pulley, – верхний. выполняет сразу несколько задач:

  • Направляет цепь на звёзды.
  • Компенсирует люфты за счёт небольших горизонтальных смещений.
  • Увеличивает плавность протяжки и снижает шум за счёт небольших проточек на зубьях.

T-pulley, он же tension pulley, – натяжной ролик, не позволяющий цепи провисать.

Типы крепления

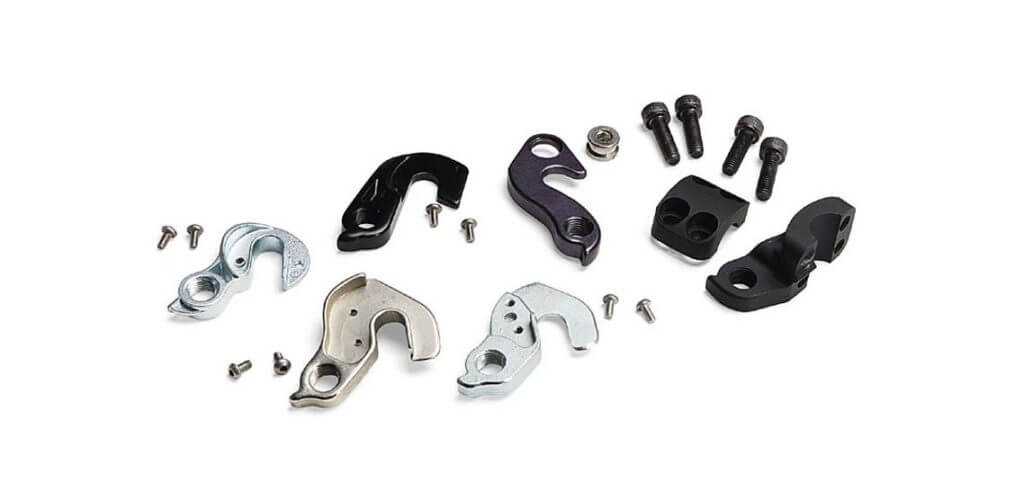

Стандартом для крепления задних переключателей является петух. Петух – это небольшой кронштейн, который разработан для того, чтобы быть защитой заднего переключателя и ослаблять силу удара по переключателю и раме. По сути, небольшой предохранитель, потому часто можно слышать, что погнулась и требует замены не рама, а велосипедный петух.

На рамах для петуха обычно есть специальное «ушко», большинство рам идёт сразу с готовым петухом. В некоторых случаях он несъёмный, т.е. для ремонта потребуется сварка, но на большинстве моделей его можно легко размонтировать и заменить. Профессионалы рекомендуют внимательно следить за велосипедным петухом, так как его деформация полностью меняет механику работы приводной системы, и всегда в худшую сторону, приводя к износу и повреждению компонентов.

Кроме стандарта, применяется крепление на перо – элемент рамы, использующийся в профессиональных байках для даунхилла и различных спортивных моделях для увеличения надёжности на сложных трассах.

Несколько лет назад разработчики из Shimano запатентовали технологию Shadow для более компактного крепления переключателя, но конструктивно она остаётся одним из нестандартных креплений на петух.

Подвод тросика

По точке подвода тросика переключатели делят редко, но следует понимать, как будет укладываться рубашка в случае смены устройства.

Стандартный подвод – сзади, когда тросик в рубашке описывает круг вокруг дропаута, образуя небольшую петлю. В такой конструкции с тросиком удобно работать, но лишняя длина тросика и его загиб приводят к необходимости более частого обслуживания и снижают надёжность.

Альтернатива – это прямая подводка, когда тросик входит в переключатель по наиболее короткой траектории. Чуть более сложное оперирование с тросиком и рубашкой компенсируется большей надёжностью и защищённостью всего устройства. Изначально такую подводку использовала только компания SRAM, но в последние годы Shimano и производители реплик всё больше переходят на прямой подвод.

Размеры и типы

Перейдём ближе к механике. Конечно, все велосипедисты знают о модельных рядах. Они ярко именуются и раскручиваются, но под каждым суб-брендом скрывается ряд технических характеристик, которые мы сейчас и рассмотрим.

Длина рамки

Длина рамки влияет на показатель ёмкости заднего переключателя. Это сумма двух разниц – между самыми большими и самыми маленькими звёздами кассеты и системы, т.е. минимально необходимая ёмкость для комбинации звёздочек вычисляется по формуле:

(max1-min1) + (max2 – min2)

Если ёмкость переключателя меньше получившегося значения, цепь будет провисать при определённых комбинациях скоростей. Если брать ёмкость переключателя с серьёзным превышением, на работу системы переключения это не повлияет, но увеличится риск повреждения, так как рамка будет длиннее, а сам переключатель крупнее и тяжелее.

Цена, конечно, напрямую зависит от длины рамки, которая, в свою очередь, за некоторыми исключениями, коррелирует с «уровнем» модели.

Направление пружины

Стандартная процедура работы пружины – это когда на большие звёзды цепь перекидывается усилием с манетки, а на меньшие – пружиной. Этот принцип универсален, и пока что обратное устройство, когда меньшим звёздам соответствует меньшая цифра на переключателе, остаётся в порядке эксперимента фирмы Shimano, проигрывая классике по устойчивости к грязи и повреждениям.

Реакция на тросик

Многие слышали, что переключатели для велосипедов Shimano и SRAM – лидеров в производстве данных устройств – не совместимы. Причина тому проста – в их изделиях используются разные передаточные отношения. Если у SRAM это 1:1, т.е. при подтягивании тросика на 5 миллиметров рамка сдвигается также на 5 миллиметров, то у Shimano это 2:1, т.е. при смещении на 5 миллиметров тросика рамка сдвинется на 10 миллиметров.

Пока так и не появилось устойчивых доказательство преимуществ той или иной системы, а вот универсальность и взаимозаменяемость продолжает страдать, в том числе из-за появлений новых трансмиссий для кассет на 10 скоростей, которые не работают с манетками даже своего титульного производителя.
