Стал подбирать детали, не стал ударятся в точность схемы, собрал пассивные элементы и вместо КТ3102 поставил КТ315, по справочнику посмотрел у какой буквы больше коэффициент усиления, их и поставил. Вместо КТ503 впиндюрил КТ3107.

Взял лак для ногтей и начал мазать кисточкой, а она широко рисует, заменил кисточку отверткой для часовых дел. Забыл, я ж с начала нарисовал карандашом на текстолите, просверлил отверстия (сверлить лучше на деревяшке: текстолит не гнется и есть куда сверлу уходить)

Потом сел паять и паял, паял, паял. Фух, устал паять. Дай думаю еще и басуху заэкранирую. Снял звучки, вытащил все крутилки. Нашел медную пластину, вырезал по размерам. Зафиксировал собранный экран внутри басухи. Сделал коробочку из того же медного материала. Вот что вышло.

Один недостаток — выключатель внутри остался, он по идее делается на гнезде для штекера. Так как я живу в деревне, у нас нет магазинов, где продаются такие разъемы. Я сделал выключатель.

Шаг 7: Заливаем катушку звукоснимателя воском

Для того, чтобы зафиксировать провода в катушке и избавиться от микрофонного эффекта, ее нужно залит воском.

Для заливки можно использовать воск от обычной свечи.

Расплавление воска непосредственно на огне, например, на плите в кастрюле, может привести к его перегреву и даже воспламенению. Вы же не хотите потерять свои брови, делая звукосниматель для гитары? Итак, чтобы растопить воск, наполните большую емкость крутым кипятком и поместите в нее меньшую емкость (например, консервную банку). Нарежьте воск на маленькие кусочки, чтобы он быстрее расплавился. Поместите эти кусочки в маленькую емкость.

Когда воск полностью расплавится, подвесьте катушку на проволоке и погрузите ее в воск. Из обмотки катушки начнут выходить пузырьки воздуха. Подождите, пока пузырьки не перестанут выходить. На это потребуется 5-10 минут.

Извлеките звукосниматель и удалите излишки воска, пока он не затвердел.

Изготовление гитары своими руками

Собираясь изготовить гитару самостоятельно потребуется приготовить некоторые инструменты, к которым относятся:

• электрический лобзик и ручной
• машинка для шлифовки
• фрезеровочная
• дрель
• компрессорная установка
• рубанок, скобель
• плоскогубцы, отвертки
• кусачки, молоток
• напильники.

Для того чтобы создать электрогитару своими руками необходимо следовать плану:

1. первое, что надо сделать это нарисовать шаблон будущего инструмента, нанести его следует на материал из которого будет изготавливаться гитара
2. далее следует выпилить части инструмента и просверлить в них все нудные отверстия
3. часть верхняя и нижняя должны быть скреплены между собой сделать это можно жидкими гвоздями или клеем
4. потом получившуюся заготовку обрабатывают, придавая гладкость материалу
5. покрывают нитро шпаклевкой в несколько слоев
6. снова зачищают придавая ровность поверхности
7. и в конце красят
8. далее изготавливают гриф или приобретают уже готовый
9. соединяют с основной частью инструмента

Корпус

Корпус изделия должен иметь вес примерно от 3 до 4 кг, для его изготовления можно использовать такие материалы:

• березу
• клен
• также используют многослойную фанеру
• лучшим материалом считается ДВП так как у него отсутствуют сучки и иные неровности и с ним очень легко работать.

Определившись с материалом и вырезав заготовку будущей гитары приступают к созданию остальных частей, включая выполнение своими руками камертона.

Проще всего приобрести уже изготовленный гриф гитары, но так как гитара делается самостоятельно, то и его придется сделать самим. Процедура изготовления не сложная, для начала следует подобрать основание длинной 61 см, далее следует сделать ладовые порожки из проволоки, которые размещаются в соответствующих вырезанных на одинаковых расстояниях углублениях.

Механический вибратор

Данная часть инструмента представляет собой вал, который изготавливается на токарном станке из бронзы, алюминия или стали. Струны проходят через отверстия в валу и стараются его повернуть по ходу часовой стрелки, а пружины этому мешают.

Изготовление данной части гитары требует определенных навыков и поэтому новичку будет проще приобрести уже готовый предмет в магазине.

Звукосниматели

Необходимы для того чтобы преобразовывать механические колебания струн в переменный ток такой же частоты. Звук их будет зависеть напрямую от того из чего и как изготовлены звукосниматели, какие магниты в них используются и их форма.

Чаще всего для изготовления акустической гитары используется кедр и ель, однако вы можете экспериментировать с разными типами дерева для получения своего собственного звука. Очень распространено ореховое дерево, которое популярно в вестерн-гитарах. Мы рекомендуем начать именно с этих материалов, поскольку с ними наиболее легко работать.

Кроме того, обратите внимание на качество древесины. Оно отличается показателем от A до AAAA, и это сильно сказывается на цене

Для первого раза возьмите древесину средней цены, и уже позже начинайте закупать самые дорогие варианты. Так вы обезопасите себя от потери денег при неудачном изготовлении.

Виды звукоснимателей

Поскольку стилей музыки существует большое количество, то
для определенных из них предусмотрены свои виды звукоснимателей для гитар. Рассмотрим их в
отдельности.

Хамбакер

Хамбакер представляет собой два сингл с двумя катушками,
которые подключены к противофазе. За счет этого сигнал струнного колебания
остается неизменным, а шумы от разных катушек гасятся друг об друга. Уровень
гашения помех напрямую зависит от качества самих обмоток. Отличительной
особенностью данного вида – это плотный звук, однако он является более тусклым,
чем в других аналогах за счет того что в исходящих сигналах существует
небольшая разница, начинает гаситься и теряться небольшая их часть. Небольшой размер хамбакера
позволяет его установить в любую акустическую гитару.

Рельсовый хамбакер

Рельсовый
хамбакер является одним из самых популярных разновидностей
вышеупомянутого вида звукоснимателей.  Вместо 12ти сердечников в него встроены 2
пластины, которые могут напоминать рельсы. Выполнен такой хамбакер в характерном корпусе
сингла. Его отличительной особенностью является то, что данное
оборудование для гитары распределяет звук чище, равномернее, и улавливает  с его меньшими потерями.

Сингл

Сингловые звукосниматели появились самыми первыми, однако не
теряют свою популярность и по сегодняшний день. Отличительной их особенностью
является передача яркого и чистого звука. В своем строении они имеют несколько
магнитов (от 4х до 6 шт.) и одной катушки с витками из меди.

Сингл
или хамбакер? Сингловые звучки имеют один и весьма существенный
недостаток – это довольно длинный проводник металлического типа. Кроме этого,
из-за того, что он находится под постоянным воздействием сильного
электрического магнитного поля, он превращается в самую настоящую антенну.
Поэтому он начинает улавливать даже низкие радиочастоты и поэтому могут
появляться дополнительные шумы. Следует также отметить, что в настоящее время
на рынке существуют переключатели
звукоснимателей. Они позволяют «повесить» на гитару несколько их типов и
переключатся между ними в необходимый момент игры.

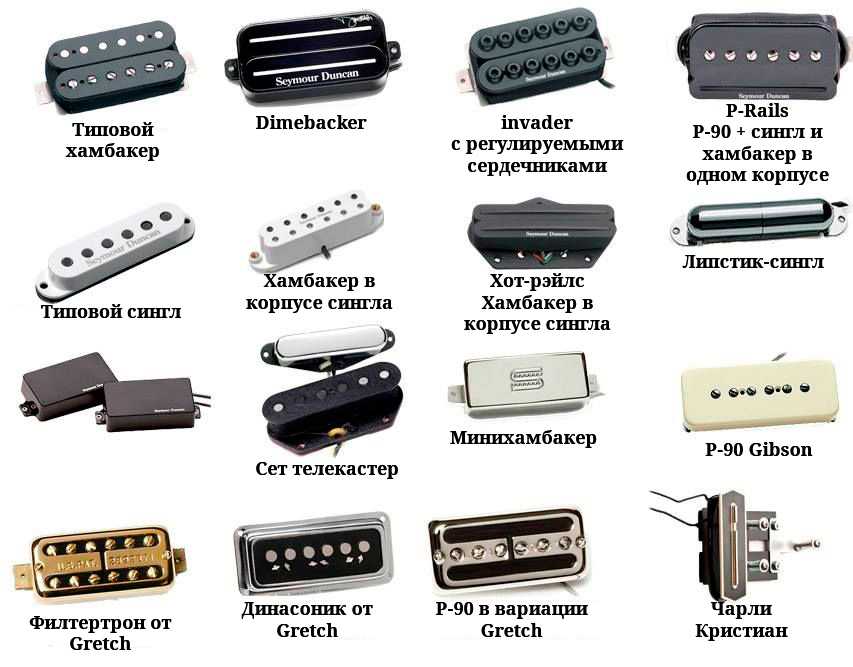

Некоторые типы всевозможных звукоснимателей

Приступаем к изготовлению

Сперва каркас был изготовлен из дерева, верхняя и нижняя пластины вырезаны из двухстороннего тонкого фольгированного стеклотекстолита. Дерево желательно брать твердое и плотное, неплохо подойдут — ясень, бук. Вместо дерева можно использовать другие материалы без магнитных свойств — пластмассы, пластик и т.п.

Рис. 2. Деревянный каркас звукоснимателя для гитары.

Рис. 3. Деревянный каркас звукоснимателя для гитары с пластинами из стеклотекстолита.

Зачем пластины из фольгированного стеклотекстолита? — позже, контакт с фольгой для каждой из пластин будет подключен к земле (общему проводу), таким образом образуем дополнительный экран и защиту от помех и наводок.

Углы пластин из стеклотекстолита не заокругливал, позже эта площадь пригодится для крепления в резонирующее отверстие акустической гитары.

Далее нужно было найти материал для сердечников — стальные прутки диаметром около 4мм. Для данной цели была использована стальная направляющая от старого матричного принтера, она немножко большого диаметра — 5мм, тем не менее это отличный материал для сердечников.

Рис. 4. Стальная направляющая от старого матричного принтера.

Подготовив все материалы и зная диаметр сердечников (5мм), можно сверлить шесть отверстий в основании, а потом и в боковых пластинах будущего каркаса.

С помощью линейки и карандаша были размечены шесть отверстий, как изображено на чертеже что на рисунке 1. Для уверенности что все верно, основание каркаса было погружено под струны гитары, в таком положении можно проверить соответствуют ли оси намеченных отверстий осям стру — пришлось немножко подкорректировать.

Для удобства и безопасности сверления, основание из дерева было два раза обернуто в тонкий картон и потом зажато в тиски.

Зажимать нужно аккуратно, с не большим усилием, главное чтобы уверенно держалось. Сверлим отверстия не спеша, очень острым новым сверлом и на больших оборотах. С применением ручной дрели дело это оказалось не простым…

Рис. 5. Сверление отверстий в деревянном основании каркаса звукоснимателя.

Просверлив несколько отверстий ручной дрелью стало понятно что дела плохи. Никак не удавалось получить отверстия четко по центру. Здесь бы хорошо подошел сверлильный станок, но такого агрегата у меня не было.

Было принято решение отказаться от использования дерева, нужен материал с более высокой плотностью и опять же без магнитных свойств — нашелся кусок органического стекла.

С оргстеклом удалось просверлить все отверстия более-менее точно с первого раза.

Рис. 6. Высверливание отверстий в основании каркаса звукоснимателя из органического стекла.

В итоге получился вот такой каркас-основание для будущего звукоснимателя:

Рис. 7. Готовый каркас-основание для будущего звукоснимателя.

Основание каркаса было приложено к одной из стеклотекстолитовых пластин, при помощи шила было намечено где нужно сверлить два крайних отверстия на пластине. Так же само делаем со второй пластиной и сверлим в них намеченные отверстия.

Пришло время изготовить сердечники. Как раньше было написано, для сердечников я использовал направляющие от старого матричного принтера диаметром 5мм.

Нужно отрезать шесть равных по высоте сердечников — для этого берем высоту основания из оргстекла 10мм и прибавляем к ней еще порядка 4мм (толщина двух пластин из текстолита + запас), в результате получается что нужны сердечники высотой около 14мм (лишнее потом можно сточить напильником и точно подогнать).

После того как сердечники готовы, берем два из них и вставляем в крайние отверстия основания, насаживаем на сердечники одну из пластин, сверлим по отверстиям в оргстекле все остальные отверстия в пластине из стеклотекстолита. После этого насаживаем вторую пластинку с другой стороны и также сверлим в ней отверстия.

Вот что получилось в результате труда:

Рис. 8. Заготовка каркаса с просверленными отверстиями.

Рис. 9. Каркас звукоснимателя вместе с сердечниками в сборе.

Для надежного скрепления каркаса, я решил прикрутить пластины к основанию при помощи маленьких винтов-саморезов, такие часто можно встретить в малогабаритных игрушках китайского производства.

Сперва просверлил отверстия в пластинах и основе из оргстекла, используя для этого сверло немножко меньшего диаметра чем диаметр винтиков.

Рис. 10. Крепление пластин к основе с помощью винтиков-саморезов.

Каркас будущего звукоснимателя для акустической гитары готов:

Рис. 11. Каркас для самодельного звукоснимателя в сборе.

Новый звукосниматель для гитары

Данная статья возникла как результат того, что мне перепал хорошенький звукосниматель Ibanez. Им со мной любезно поделился друг, заменивший его активным звукоснимателем EMG. У меня же гитарка Yamaha.

Доставшийся мне звукосниматель — бриджевый хамбэкер. Так что и ставить его будем в бридж, т.е. ближе к струнодержателю.

7 раз отмерь…

Первым делом желательно взглянуть на родной звукосниматель гитары и вырезанную под него дырку. Поэтому оставляем струны болтаться на струнодержателе и выкручиваем родной звукосниматель.

Вытягиваем его на проводе и примеряем новый звукосниматель в имеющееся в гитаре дупло.В принципе большинство производителей придерживаются близких размеров. В моем случае новый звукосниматель залез практически идеально, хотя и несколько шире родного.

Если же звукосниматель не влез в гитару просто так, то потребуется увеличивать отверстие. Сделать это можно самостоятельно в ручную, аккуратно снимая стамеской лишнее дерево. Либо можно воспользоваться бор машинкой.

Если вы не уверены в своих силах, то лучше отдать гитару на фрезеровку профессионалу.

Отличие пьезодатчиков от других звукоснимателей

По техническим характеристикам и принципу работы пьезодатчики отличаются от других звукоснимателей. Несмотря на то что синглы и хамбакеры наиболее актуальны у гитаристов, они имеют ряд недостатков при сравнении. Популярными они стали из-за того, что являются частью электрического инструмента.

1. Звукоснимателя для электрогитар представляют собой магнитные устройства с обмоткой. Они реагируют только на колебания струн, тогда как съемные датчики для акустики взаимодействуют еще и с корпусом.
2. Обычные звукосниматели взаимодействуют только со струнами из ферромагнитных материалов (металлические с обмоткой из никеля или стали). Пьезо-элементы «видят» любой тип струн.

Основное преимущество «таблеток» и «палочек» состоит в том, что они легко снимаются и устанавливаются. При идеальном музыкальном слухе можно установить устройство в нужном месте для качественного звучания инструмента.

Виды звукоснимателей для электрогитары

Звуковые приборы для электрогитар делятся на:

1. Активные. С их помощью снижаются шумы и наводки, а на выходе увеличивают уровень.
2. Пассивные. Звук из такого прибора динамичный и естественный. Приспособление не требует дополнительного источника питания.

Что необходимо знать при выборе пассивного приспособления:

• какая позиция — бриджевая, нековая или средняя;
• какой установлен магнит;
• максимальное выходное напряжение;
• какой уровень шумоподавления;
• для каких инструментов предназначен.

По способу работы звукосниматели делят на:

1. Электромагнитные. При колебании струны магнитное поле меняется и звук снимается.
2. Пьезоэлектрические. Применяются для любых типов инструментов. Такие устройства являются микрофонами. Прибор преобразовывает звук при колебании системы струна-корпус.
3. Оптические. Не получили особой популярности. Работают по принципу отражения светового потока от струны.

Магнитные приборы делятся на:

1. Сингл — устройство с одной катушкой. Классический прибор, выдающий наиболее чистое звучание.
2. Хамбакер — два сингла, подключенных друг к другу в противоположных фазах. Такой подход снижает шумы. Но высокие частоты звучат неестественно.
3. Хамкенселлер — конструкция состоит из двух катушек. Они находятся одна на другой. Устраняют шумы и наводки, при этом тембр и сигнал на выходе меняются незначительно.

Пьезоэлектрические приборы разделяют на встроенные и съемные.

Корпус

Если говорить о схожих элементах: деке (корпусе), то у них существенно отличается строение. Корпус электро гораздо меньше, чем у акустики, и чаще всего он цельный, но иногда встречается и полый.

Цельная дека изготавливается из одного или нескольких склеенных между собой кусков дерева. Звучание у такого корпуса резкое и «агрессивное», благодаря чему он популярен у исполнителей рок-музыки. Единственный минус – если корпус состоит из нескольких частей, то звук может испортиться из-за нарушения резонанса в местах соединения древесины.

Цельный корпус электрогитары

Полый корпус немного шире цельного, он отличается более теплым и насыщенным звуком, такие гитары используются для исполнения джаза, блюза и кантри. Минус такого корпуса – маленький сустейн, то есть недолгое звучание, быстрое угасание звука.

Полый корпус электроитары

На обечайке корпуса внизу (если расположить и гитару грифом вверх) располагается гнездо для подключения усилителя и вывода звука на колонки. Иногда, вход расположен на передней панеле гитары (прим. Fender Telecaster, Gibson SG)

Как сделать звукосниматель для электрогитары?

Настоящий музыкант ценит свой инструмент, ухаживает за ним. Для гитары подбираются лучшие аксессуары. Но если на лучшее не хватает финансовых средств, то приходится выкручиваться. Такое устройство, как звукосниматель, можно сделать собственноручно.

Необходимые инструменты и материалы

Как сделать звукосниматель для электрогитары в домашних условиях своими руками — изучим в этой статье. Для начала понадобится следующее:

1. Материал для каркаса. Это может быть дерево, пластмасса, оргстекло.
2. Болты необходимого размера.
3. Лакированная проволока диаметром 0,2 миллиметра.
4. Магнит.

Для скрепления деталей можно использовать клей «Момент».

Пошаговая инструкция

https://youtube.com/watch?v=980W-EDnHpA

После подготовки материалов идет этап изготовления идеального звукового прибора. Пошаговая инструкция:

1. Основной этап — изготовление корпуса для наматывания проволоки. Из прочного материала вырезается 4 внутренних пластины и две внешние. Каждая внутренняя пластина в длину 60 миллиметров, а в высоту 6 миллиметров, внешняя — 65 миллиметров и 16 миллиметров соответственно. Все детали склеиваются. После склейки толщина внутренних пластин — 10 миллиметров. После полного высыхания клея в корпусе сверлятся отверстия диаметром 4,6 миллиметра на расстоянии 10 миллиметров друг от друга. В отверстия вставляются болты.
2. Второй шаг — намотка проволоки. Наматывать необходимо плотно — не менее 2000 витков. У магазинных звукоснимателей количество витков может достигать 8000. Один конец проволоки выводится наружу для отвода контакта. При намотке не стоит спешить. Обмотка должна быть целой, без разрывов. Если проволока порвется, придется вернуться к началу. Желательно обернуть готовую катушку латунью. Это делается для снятия шумов и уменьшения фона. К катушке нужно припаять проводки.
3. Затем устанавливается магнит. Прикрепляется к низу катушки клеем.

После полного высыхания клея прибор готов. Можно установить на музыкальный инструмент и опробовать.

Можно ли улучшить звучание гитары с помощью настройки звукоснимателя?

Ответ – безусловно, да. С помощью простой и быстрой настройки звукоснимателей вы уже сможете немного изменить характер звучания инструмента: вполне может оказаться, что именно таких изменений в звуке вы и искали, и вам не придется полностью менять электронику.

ЭТО ВАЖНО: перед началом настройки следует помнить о главном правиле – не поднимайте звукосниматель очень близко к струне (особенно если у вас пассивная электроника), так как из-за воздействия магнитного поля вы можете потерять большую часть сустейна и получить на выходе множество «волчков». Регулировка высоты звукоснимателя – первое, с чего стоит начать настройку «выхлопа» гитары

Осуществляется она с помощью двух болтов, один из которых расположен в нижней, а другой – в верхней части датчика. Соответственно затягивание винтов «утопит» датчик в корпусе и сделает расстояние до струны больше, а ослабление – приведет к поднятию звукоснимателя

Регулировка высоты звукоснимателя – первое, с чего стоит начать настройку «выхлопа» гитары. Осуществляется она с помощью двух болтов, один из которых расположен в нижней, а другой – в верхней части датчика. Соответственно затягивание винтов «утопит» датчик в корпусе и сделает расстояние до струны больше, а ослабление – приведет к поднятию звукоснимателя.

Для достижения более мощного сигнала попробуйте аккуратно и понемногу поднять датчик – примерно по 2-3 мм за одну подкрутку. Каждый раз после этого тестируйте сигнал на чистоту, проверьте сустейн, убедитесь в отсутствии «артефактов», о которых мы писали выше.

В данном процессе есть простор и для экспериментов: несмотря на то, что большинство производителей электроники рекомендует устанавливать одинаковое расстояние между звукоснимателем, тонкими и толстыми струнами, вы можете сделать ее неравномерной. Просто слегка больше ослабьте нижний винт – это сделает звучание тонких струн более ярким и мощным.

Настройка сердечников – второй шаг регулировки. Предположим, что высоту звукоснимателя вы уже настроили, но так и не добились желаемого звучания. Настало время взяться и за магнитные сердечники.

Они представляют собой металлически стержни: 6 в датчике типа сингл и 12 в хамбакере. Учитывайте, что возможность регулировки их высоты есть далеко не на всех звукоснимателях. Но если вы видите на звукоснимателе прорези для регулировки шлицевой отверткой или шестигранным ключом – смело начинайте экспериментировать, предварительно изучив рекомендации производителя на этот счет.

В данном случае работает та же схема: ослабление винта поднимет сердечник и сделает звучание теперь уже одной струны более мощным. При этом регулировку стоит проводить еще аккуратнее – поднимая за раз сердечник не более чем на 1 мм и проверяя, как изменился характер звучания.

Итак, определенного улучшения звука можно добиться даже простой настройкой датчиков, которая займет не более 15-20 минут. Не ожидайте кардинальных изменений в лучшую сторону, но ощутимого усиления «выхлопа» звукоснимателей вы должны получить.

А мы приступим к завершающей части нашей серии статей.

Устройство электрогитары: общая схема.

Как только Вы соедините датчик с чем-нибудь, образуется электрическая цепь, которая меняет характеристики датчика.
Подключение электрогитары к компьютеру Подключение электрогитары к компьютеру является частным случаем подключения в линию и может производиться: напрямую или через микшерный пульт к линейному входу звуковой карты компьютера. Бустер обычно ставится после компрессора, чтобы компенсировать чрезмерную компрессию а также сделать звук звукоснимателей с низким выхлопом чуть погромче.
Эти гитары покупают для игры в стиле кантри, блюз, джаз. Она требует определенного навыка и подходящих инструментов.
В противном случае будут возникать очень неприятные на слух искажения. Четвертый, финальный, этап — художественный.
Педаль эквалайзера перед всеми эффектами будет влиять на то, как эффекты обрабатывают сигнал, так как она по сути меняет поступающий в них сигнал. Эмулирующие гитарные эффекты — помогут раскрасить полученный звук, сделают его сочным и объемным. Соединение проводников на электрической схеме представляется в виде жирной точки Выходные гнезда Выходные гнезда рис 1 , 2 , 3 , 4 Стандартное гнездо, используемое в электрогитарах — 6.

Patch cord

Самая простая форма электрической цепи — датчик, непосредственно связанный с гнездом выхода 1 и усилителем, на котором регулируется громкость и тембр. Хорошо, цель ясна. Набор устройств в этом случае может быть таким: гитарная педаль или процессор эффектов, микшерный пульт, компьютер, аудио-карта, активные мониторы, наушники, микрофон и шнуры.

При оцифровке приходится сильнее сжимать и выравнивать динамический диапазон сигнала, чтобы отдельные всплески не переполнили разрядную сетку аналого-цифрового преобразователя на входе цифрового устройства. Это возможно посредством DPDT двухпопозиционного, сдвоенного переключателя 6. Чистый, обработанный, сигнал электрогитары готов к дальнейшему движению в цепи, а именно, его можно подвергнуть перегрузу. Многовыводной переключатель позволяет замыкать несколько контактов одновременно.

В домашних условиях можно использовать один из двух основных способов подключения электрогитары: к гитарному комбику или в линию. Практически у всех гитаристов играющих на электрогитаре, дома вы обнаружите гитарный усилитель, а иногда даже несколько. Крайне небрежное исполнение. Тут все достаточно просто: подключаем один конец кабеля к электрогитаре, другой конец подключаем к усилителю, включаем усилитель и играем, по необходимости при помощи регуляторов, которые находятся на передней панели усилителя, настраиваем звук. Рекомендую также посмотреть видео по подключению и настройке.
Молодым музыкантам на заметку. Гитарные усилители, коммутация педалей.

Маракасы, шейкеры – погремушки

Сделать музыкальные шумовые инструменты своими руками можно из самых разных ёмкостей. Для поделки подойдут металлические баночки из-под кофе, пластиковые бутылочки от йогурта, коробочки от яиц «киндер-сюрпризов», деревянные шкатулки и даже внутренние цилиндры от бумажных полотенец или туалетной бумаги из картона. Только последние нужно с обоих концов заклеить, чтобы можно было туда что-либо положить. Делают шейкер и из двух одноразовых стаканчиков, склеив их между собой скотчем.

Для создания звукового эффекта внутрь ёмкости помещают крупу, песок, мелкие камушки, бисер, дробь, пуговицы. Можно прикрепить к круглым ёмкостям ручки, раскрасить их акриловыми красками. Тогда получаться очень красивые музыкальные шумовые инструменты, своими руками которые можно соорудить из подручных материалов.

Крепеж звукоснимателя для гитары

Мне звукосниматель перепал без крепежки, поэтому придется скрещивать с тем, что уже есть. Крепежи обоих звукоснимателей имели одинаковое устройство. Это явно облегчило мне жизнь.

Звукосниматель держится на передней панели на двух, довольно длинных, винтах. Этими винтами осуществляется регулировка высоты, на которую выступает звукосниматель.

Панель же прикручивается саморезами к корпусу гитары. Для того чтобы звукосниматель не болтался он подпирается двумя пружинами, одетыми на регулировочные винты. Это самая распространенная конструкция. Расстояние между этими винтами совпало идеально.

Как установить звукосниматель на электрогитару?

Чтобы заменить прибор на электрогитаре, нужно сделать следующее:

1. Снять струны.
2. Перевернуть инструмент и снять крышку. Для этого откручиваются болты, а крышка снимается при помощи скотча — приклеивается на крышку и тянется.
3. Маркером отмечаются места подключения устройства.
4. Паяльником распаиваются провода от мест подключения.
5. Кабель устанавливаемого прибора обматывается вокруг медной проволоки.
6. Провод при помощи проволоки проталкивается в отсек электроники.
7. Медная проволока удаляется.
8. Устройство закрепляется на месте при помощи винтов.
9. Все провода припаиваются на свои места.
10. Проверяется работа устройства. Инструмент подключается к источнику питания и по прибору производятся легкие постукивания. Должен быть слышен четкий звук.

В завершение закручивается крышка, натягиваются струны.

УСИЛИТЕЛЬ ДЛЯ ГИТАРЫ

Гитарные усилители, наряду с самими электрогитарами, всегда интересовали многих начинающих и не только музыкантов. Тембра, усиление и перегрузочные характеристики очень индивидуальны, и идеальное сочетание варьируется от одной гитары к другой. Нет такого усилителя, что полностью удовлетворяет всем требованиям, да и это схемное предложение не будет исключением. Но оно является универсальным, мощным (около 100 ватт) и имеет все необходимые регулировки. В отличии от покупного усилителя, если вы строите УНЧ самостоятельно, вы можете изменить многие вещи, чтобы удовлетворить собственные потребности. Возможность экспериментировать представлена в полном виде. Да и намного почётнее играть на своей аппаратуре, ведь наша индивидуальность проявляется в первую очередь творчеством. Предлагаемый гитарный усилитель рассчитан на 100 Вт мощности в 4 Ом нагрузке. Это обычная мощность для гитаристов, которой хватит и для дома, и для концертов.

Намотка катушки

После того как найдены магниты, можно с уверенностью переходить к намотке катушки индуктивности для будущего звукоснимателя. Намотать желательно примерно 2000-3000 витков тонкого медного эмалированного провода диаметром 0,08-0,1мм.

Я решил намотать катушку до заполнения проводом диаметром 0,15мм — им удобно мотать и уменьшается вероятность разорвать провод в процессе намотки.

Рис. 13. Бухта с проводом для намотки катушки будущего звукоснимателя.

Начало провода очищаем от эмали и лудим при помощи паяльника. Отрезаем кусок изолированного проводника длиной 12-15см, очищаем один из его концов от изоляции где-то на 5мм и лудим паяльником.

Прикручиваем к кончику проводника начало эмалированного медного провода и спаиваем их. Нарезаем полосочку изоляционной ленты и изолируем место спайки.

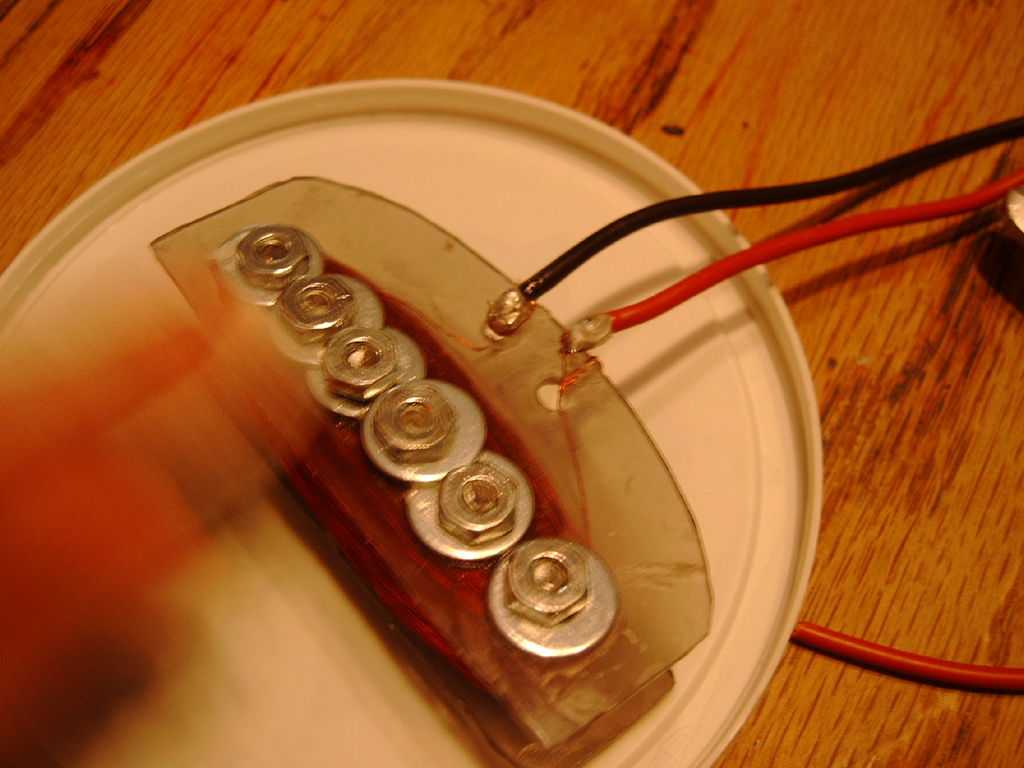

Рис. 14. Начинаем намотку катушки звукоснимателя.

Укладываем в наш каркас заизолированный конец провода и обматываем его несколько десятков витков, для надежной фиксации. Теперь можно смело мотать остальную часть катушки, не опасаясь что провод выползет или уйдет в сторону.

Вот пример фиксации (магниты еще не закреплены, просто держатся за счет силы притяжения к сердечникам):

Рис. 15. Фиксация начала катушки в каркасе звукоснимателя.

После часа-второго намотки (немножко утомительный процесс) катушка индуктивности звукоснимателя была заполнена проводом до предела.

Рис. 16. Катушка звукоснимателя готова.

Конец проводника катушки лудим паяльником и припаиваем ко второму изолированному проводнику. С помощью изоленты изолируем соединение. С помощью нити приматываем заизолированное место спайки проводников к катушке чтобы надежно зафиксировать.

Типы звукоснимателей для акустической гитары

Звукосниматели различаются по типу конструкции и по техническим характеристикам. Устройства с одной встроенной катушкой называются синглы (одинарные), с двумя – хамбакеры (спаренные). По техническому наполнению различают магнитоэлектрические и пьезоэлектрические.

Первые визуально напоминают датчики, встраиваемые в электрогитары. Но принимают звук на других частотах.

Установка магнитных механизмов практически не вредит корпусу – устройство помещается в специальную розетку (отверстие в верхней части деки). Можно снимать в любое время и ставить обратно. Подходит только для работы с металлическими струнами, колебания нейлоновых и других просто не уловит.

Пьезоэлектрический (пьезокерамический) тип больше подходит акустическим инструментам. Способен поймать, преобразовать и усилить все колебания – струн, движений рук, вибраций корпуса. Работает на основе пьезокристалла, отсюда и название. Звучание получается глубоким, мягким, реалистичным. Модели пьезодатчиков бывают стационарные, съемные.

В свою очередь пьезоэлектрические звукосниматели бывают разных видов: «таблетка», «узкая палочка». Первый – крепится на липучки, располагается внутри корпуса и снаружи. Оптимальное расположение музыканты подбирают методом пробы. Второй – более дорогой, стационарный. Преобразование звука более четкое, качественное. Без соответствующей практики лучше не устанавливать самостоятельно.

Принципы работы

Сердце устройства — пьезокристалл. Окружен проводниками, преобразующими сигнал не только из вибрации струн, но и из резонирования корпуса инструмента. Устройство имеет один характерный параметр — емкость. Электрическая схема — напряжение с емкостью, которая имеет последовательность, причем ее величина составляет всего 100-500 пикофарад. Пьезодатчик используют с другой электроникой, например, с эквалайзером.

Устройство является электромеханическим. За счет малой емкости и отсутствия индуктивности, он не образует фонов и шумов.

На заметку! Пьезокристалл имеет свойство генерировать напряжение, если к нему приложить механические силы.

Основное преимущество устройства — способен снимать звук колебания по двум пространственным направлениям, а также вибрации корпуса из дерева, чем не могут похвастаться синглы и хамбакеры. Пьезодатчики используются для акустических гитар, так как принцип их работы похож на работу микрофона. Способны взаимодействовать с любым видом струн: металлическими или нейлоновыми.

Простой встроенный предусилитель для бас-гитары

Сидел я как-то, искал в Сети простую примочку на басуху, чтоб звук нормальный и овердрайва наворотить можно. Тут друг говорит, что хочет активный звукосниматель купить на гитару. Вот я и подумал, а что, верно, фон и шумы в основном в кабеле от гитары до примочки возникают. А если непосредственно запихать в басуху этот предусилитель? Ведь принцип активного звучка — это предусилитель в звукоснимателе. И вдобавок заэкранировать гитару.

Короче, нашел на Датагоре статью «Портативный усилитель для головных телефонов RED-31 c 3V питанием». По параметрам он как раз подходит, как предусилитель. Начал собирать, взял басуху.

Как установить звукосниматель на акустическую гитару?

Самодельный механизм крепится над отверстием в корпусе под струнами. Сердечники должны быть в непосредственной близи под каждой струной. Для устойчивости зафиксировать изолентой.

Готовые механизмы сначала подбираются под гитару. Магнитоэлектрические подходят только к металлическим струнам. Устанавливаются под струны (аналогично с самодельным). Пьезокерамические типа «таблетка» крепятся на липучки в любое удобное место – внутри, снаружи. Для других видов звукоснимателя требуется опыт, если необходимо встраивать в корпус, лучше обратиться в сервисный центр или к более опытному музыканту.

Обзор современных пьезодатчиков

На рынке существует широкий ассортимент съемных электрических и контактных звукоснимателей. Разработчики совершенствуют элементы. Некоторые хотят добиться натурального мягкого звучания классической гитары, а другие стремятся привнести новый необычный звук.

Компания из Финляндии B-Band выпускает датчики, а также усилители к ним. Для акустических гитар они производят два вида звукоснимателей. UST выполнен в виде тонкой полоски, которая размещается в углублении около нижнего порожка. Устройство ATS устанавливается внутри корпуса при помощи липкой пленки. Реагирует на вибрации деки. Электродатчики имеют широкий звуковой диапазон и могут использовать с любыми струнами.

Компания L. R. Brass производит качественные звукосниматели, которые выражают все нюансы звучания инструмента. Можно сравнить со студийными профессиональными микрофонами. Модель iBeam подойдет для гитаристов, которые предпочитают исполнять соло-партии и джазовые композиции. LB6 умеет подавлять обратную связь. Подходят для громкой игры. Не меняют звук  — изготовлены из тех же материалов, что и порожки гитары.

Компания Scheltler выпускает качественные модели звукоснимателей для многих инструментов. Датчики сочетаются с реверберацией и фейзером. Серия STAT идеальна для тех, у кого набита рука по игре джаза и рока.
