Кв приемник мирового уровня

Z-Match для мощности 400 ватт

Для
больших мощностей переменные конденсаторы  должны быть с зазором около
0,5 мм, это обеспечит

напряжение пробоя 2 кВ и позволит работать с
мощностью 400 ватт. Были применены трехсекционные

конденсаторы  с
Смин=15пФ/Смакс=200 пФ на секцию. На диапазоне 160 метров приходится
подключать

дополнительные постоянные емкости с рабочим напряжением не
менее 750 В, лучше на 2 кВ, при этом

достигается согласование с
нагрузкой от 10 до 100 Ом. На остальных диапазонах сопротивления
нагрузки

может быть от 10 до 2000 Ом.

Схема приведена на рис.1. Данные катушек аналогичны приведенным в статье Z-Match.

На
рис.1 не показана переключаемая катушка 1,2 мкГн, она включается, как
показано на рисунке 2. Конструктивные

данные также аналогичны
приведенным выше.

На рис.3 показан тюнер в сборе.

Работа
с этим вариантом тюнера не отличается от первоначального варианта, но
на 14 МГц иногда приходилось использовать положение «3,5 МГц», с двумя
секциями КПЕ параллельно.____________________________________________________________________________________________

Сборка многополюсных приемников

Какие преимущества имеет многополюсный детекторный КВ приемник на любительские диапазоны? Если верить отзывам экспертов, данные устройства выдают высокую частоту и при этом потребляют мало электроэнергии. Большинство модификаций собираются с дипольными контакторами, а переходники применяются проводного типа. Разъемы под устройства подходят разных классов.

Некоторые модели содержат фазовые фильтры, которые снижают риск сбоев от волновых помех. Также надо отметить, что стандартная схема приемника предполагает применение регулятора для настройки частоты. Компараторы у некоторых экземпляров имеются канального типа. При этом триод используется только с одним изолятором, а проводимость у него не опускается ниже 45 мк. Если рассматривать приемники на расширителях, то они способны работать только на низких частотах.

Детали и конструкция

Конденсатор выполняется в виде двух неподвижных систем и одной общей подвижной пластины (в виде пропеллера). Расположение пластин, их форма и размеры указаны на фиг. 4.

Неподвижная система 1 состоит из двух пластин с расстоянием между ними в 3 м. Пластины изготовлены из алюминия толщиной в 1 мм. При помощи винтов, гаек, шайб и прокладок они укреплены «а прямоугольной текстолитовой панели 2 размерами 100Х92Х5 мм.

Подвижная пластина 8 располагается между неподвижными, закреплена в центре на оси 4, проходящей через втулку 5. (Ось, втулку и крепежный материал к ним можно использовать от старого переменного сопротивления.)

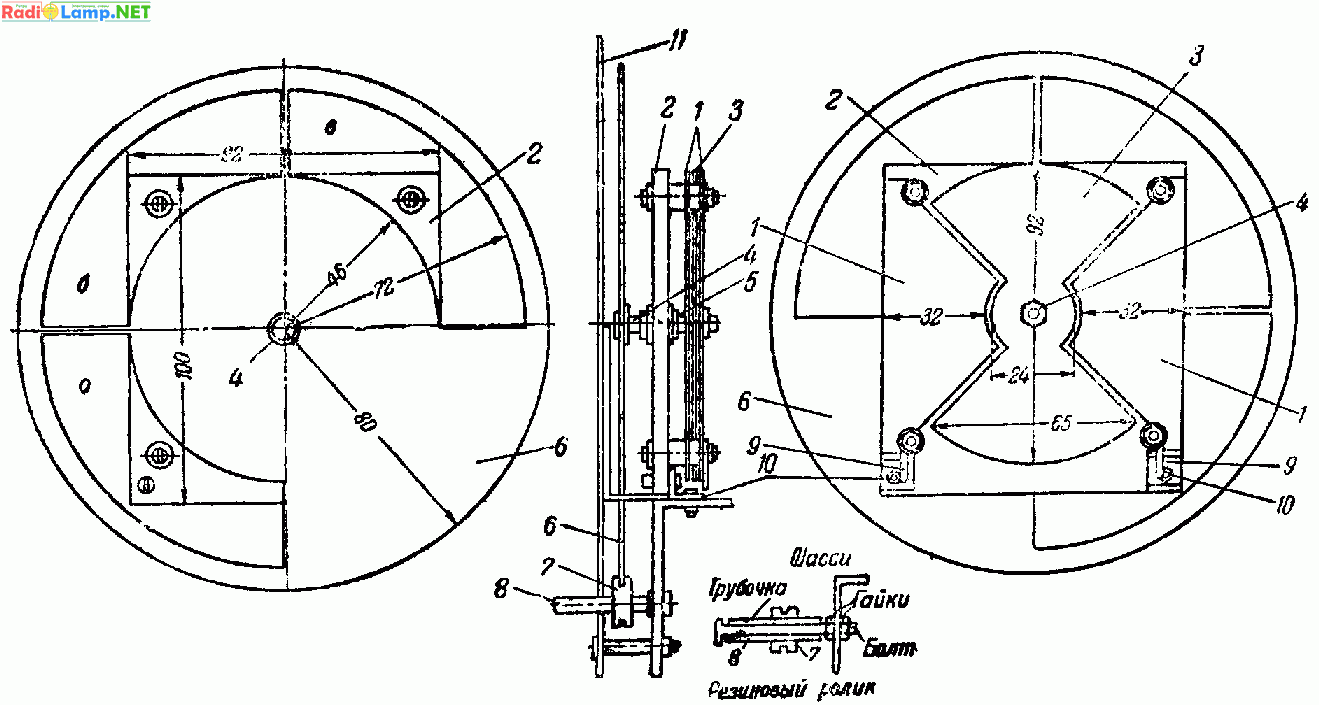

Фиг. 4, Устройство агрегата переменных конденсаторов и механизма настройки.

На конце оси 4 укреплен диск 6 из миллиметровой латуни, имеюшѳй три выреза а, б и в, на которые наклеиваются бумажные шкалы. Диск сцепляется с резиновой шайбой 7, туго насаженной на укрепленную на шасси ось 8 ручки настройки приемника.

Таким образом, вращая ручку настройки, приводим в движение диск со шкалами и подвижную пластину конденсатора настройки. Благодаря значительной разности диаметров диска и ведущей его резиновой шайбы получается достаточно хорошее замедление и настройка на станции происходит очень плавно.

Выводными концами неподвижных систем являются лепестки 9. Выводной конец подвижной части (на фигуре не указан) имеет вид двойного лепестка, поджатого под гайку втулкой 5. Один из концов этого лепестка соединен гибкой перемычкой с лепестком, поджатым под гайку подвижной пластины.

Крепление блока к шасси производится двумя угольниками 10.

Выше было указано, что вырезы а, б и в — в диске 6 заклеены бумагой, на которой чертятся шкалы. Всех шкал шесть. В каждом вырезе чертится по две шкалы — одна в верхней части выреза, другая — пониже.

Пять шкал, градуированных по частоте, соответствуют 5 диапазонам приемника, а шестая имеет просто 100°-ную шкалу. Указанные шкалы вращаются вместе с диском.

Отсчет по любой шкале производится по совпадению деления шкалы с неподвижной полоской (риской из проволоки), расположенной по середине каждого отверстия на лицевой панели против соответствующих шкал.

Описанное устройство шкалы является несколько сложным. Можно сделать более простую шкалу, например, так: ось конденсатора удлиняется и пропускается через лицевую панель. На оси укрепляется стрелка (указатель настройки).

Шкала обычного типа, на несколько диапазонов, укрепляется на лицевой панели. Шкалы поддиапазонов нумеруются в соответствии с положением указателя переключателя диапазонов.

Остальные детали приемника — фабричные. Величины сопротивлений и конденсаторов указаны на схеме фиг. 1. Переключатели П1, П2, Пз и П4 объединены в один общий переключатель, состоящий из двух плат; на каждой плате расположено по два переключателя на пять положений каждый. Такой переключатель лучше приобрести готовый.

SSB — приемник на 160м

Рейтинг:  4 / 5

Подробности

Категория: любительский кв диапазон

Опубликовано: 22.03.2018 10:06

Просмотров: 4197

Кашин О. Приемник, схема которого показана на этом рисунке, предназначен для приема SSB-радиостанции в диапазоне 160 метров, однако, изменив параметры контуров, можно перейти и на любой другой радиолюбительский КВ-диапазон. Приемник построен по супергетеродинной схеме с однократным преобразованием частоты, с промежуточной частотой 500 kHz. Очень часто встречаются схемы аналогичных приемников, построенные на микросхемах типа SA602, SA612 или аналогичных специализированных преобразователях частоты. Эта же схема демонстрирует, как можно использовать в связной технике микросхемы, изначально предназначенные для преобразователей частоты радиовещательных приемников, в данном случае, это две микросхемы ТА7358.

Что ещё слышно в радиоэфире? Радиовещание на КВ (DXing)

Данная публикация дополняет цикл статей «Что слышно в радиоэфире?» темой о радиовещании на коротких волнах. Массовое радиолюбительское движение в нашей стране началось со сборки простейших радиоприёмников для прослушивания передач вещательных радиостанций. Впервые конструкция детекторного приёмника была опубликована в журнале «Радиолюбитель», №7, 1924 г. Массовое радиовещание в СССР началось в 1922 году на «волне три тысячи метров» (частота 100 kHz, диапазон ДВ) передатчиком мощностью 12 kW радиостанции им. Коминтерна (позывной RDW). Постепенно радиовещанием охватывается диапазон СВ, а затем в конце 20-х начале 30-х начинает развиваться вещание на КВ, в том числе и на иностранных языках (иновещание). Иновещание на КВ достигло своего расцвета во времена «холодной войны» как один из эффективных инструментов идеологической борьбы и пропаганды. После падения «железного занавеса» русскоязычное вещание на КВ большей частью имеет новостной, культурный и проповеднический характер.

Регулированием международного радиовещания на КВ занимается неправительственная некоммерческая ассоциация HFCC. Дважды в год на конференциях HFCC утверждается распределение частот и времени вещания. Базы данных доступны к скачиванию с сайта. К действующей базе данных есть интерактивный доступ. С 31.03.2019 наступил летний сезон A19. Зимний сезон B19 начнётся 27.10.2019 и будет продолжаться до 29.03.2020.

В Перми выбор радиопрограмм для прослушивания в диапазоне КВ небогатый. В светлое время суток на всех вещательных диапазонах коротких волн можно принять не более двух-трёх, а в тёмное – десяток радиостанций летом или пару десятков зимой.

Для приёма я использую достаточно «бюджетное» оборудование:

1. Вещательный радиоприёмник Tecsun PL-380. 2. Связной радиоприёмник SoftRock Ensemble II RX и HDSDR v.2.70

На фотографии выше Tecsun PL-380 настроен на частоту 11875 kHz (диапазон 25 м). Вещание ведётся на русском языке. Тема передачи: китайская культура. Из БД HFCC в текстовом формате узнаём, что это Международное радио Китая, передатчик находится в Урумчи, мощность передатчика 500 kW, антенна излучает по азимуту 308 градусов.

Настраиваем SoftRock Ensemble II RX и HDSDR v.2.70 на частоту 11875 kHz:

По кнопке FreqMgr входим в Диспетчер частот и находим радиостанцию в БД EiBi:

По заявлению HFCC их база содержит данные о 85% международного вещания на КВ, а в неохваченные 15% входит локальное вещание в странах Африки и Латинской Америки, которому не требуется международное регулирование. Это не всегда устраивает энтузиастов радиоприёма, и они выпускают свои, дополненные, базы данных. База данных EiBi – одна из них.

Приём сигналов вещательных радиостанций называется DXing. Суть явления

: радиослушатель посылает на радиостанцию рапорт о принятой передаче, а администрация радиостанции в ответ высылает карточку-квитанцию (QSL) в подтверждение приёма радиослушателем сигнала этой радиостанции. Пример QSL-карточки можно посмотреть здесь.

Редакции вещания рассматривают рапорты как важный элемент обратной связи. Например, несколько лет назад из интервью с редактором русской службы вещания Международного радио Тайваня я узнал, что первые две недели вещания на русском языке у них было ощущение «общения в пустоту», пока они не получили рапорт от радиолюбителя из России. С тех пор редакция русского вещания RTI старается высылать QSL каждому написавшему.

«Порог вхождения» в DXing невысок: достаточно иметь вещательный приёмник. Энтузиасты общаются на форумах и конференциях, где обмениваются информацией о принятых радиостанциях, адресами QSL-бюро, анонсами вещания. Также энтузиастами регулярно выпускаются тематические справочники и бюллетени. В качестве примера DX-клуба можно привести Новосибирский DX сайт.

Краткие итоги

Приём передач вещательных радиостанций был и остаётся важным направлением радиолюбительского движения. В современном мире иновещание на КВ служит не столько идеологии, сколько целям диалога культур. Увлечение приёмом передач вещательных станций не требует серьёзных финансовых вложений, получения лицензий и подтверждения квалификации.

Автор публикации не является энтузиастом DXing, но активно поддерживает всё, что сближает людей и способствует диалогу между ними.

Приемники КВ диапазона

1 1323 2

Радиовещательный КВ приемник на семи транзисторах КТ3102, КТ3107 (3,5 — 22 МГц)

Благодаря тропосферному отражению радиоволны коротковолнового диапазона многократно отражаясь от тропосферы и поверхности земли могут обойти всю Землю. Поэтому на КВ возможен дальний прием даже на относительно простой приемник. Несмотря на это несомненное преимущество KB-диапазоны можно встретить …

1 817 0

Коротковолновый приемник прямого усиления на двух транзисторах и микросхеме

Приемники прямого усиления были очень популярны у радиолюбителей до90-х годов, когда было много радиовещательных станций на средних и длинных волнах. Потом уже не так, — весь интерес перешел на УКВ-диапазон, а там схема прямого усиления не так эффективна. Сейчас из AM диапазонов интерес может …

2 2390 0

КВ приемник прямого преобразования на 80 метров на полевом транзисторе КП327

Приемник предназначен для приема любительских радиостанций с SSB или CW модуляцией, работающих в диапазоне 80М. Но, изменив параметры входного и гетеродинного контуров, его можно настроить на прием в любом другом радиолюбительском КВ-диапазоне. Главная особенность этого приемника в том, что его …

1 2224 0

Схема KB-приемника с транзисторным детектором для приема вещательных радиостанций

Важное преимущество КВ-диапазона -это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю Землю

Именно поэтому на КВ-диапазоне возможен очень дальний прием даже на совсем несложный радиоприемник …

1 2711 0

Регенеративный KB-приёмник на диапазон частот от 3 до 13 МГц

Схема самодельного регенеративного КВ радиоприемника на диапазон частот от 3 до 13 МГц, выполнен на транзисторах MPF102, 2N2222 и микросхеме LM386. Пик эпохи регенеративных приёмников в профессиональной и любительской радиоаппаратуре приходится на конец 20-х или начало 30-х годов прошлого века …

2 3201 0

Самодельный КВ регенератор на лампах 6Ж5П и 6Ф1П (41м)

Тема ламповых КВ регенераторов на вещательные диапазоны в сети имеет место быть среди широкой аудитории радиолюбителей. Несмотря на то, что этой технологии приема уже добрых несколько десятков лет, такие конструкции вполне себе актуальны по настоящее время. Не претендуя на оригинальность хочу внести свою лепту в виде простого регенератора на диапазон 41м. В приемнике всего две лампы и необходимый минимум деталей.

3 3171 5

Приемник и передатчик данных на частоте 27 МГц (КТ3102, КТ3107)

Радиоканал предназначен для радиоуправления или передачи данных на небольшое расстояние 10-100 метров в зависимости от условий. Схема передатчика показана на рисунке 1 Генератор выполнен на транзисторе VT1. Его частота генерации зависит от контура, состоящего из катушки L1 и конденсаторов С1 и С2 …

2 1682 0

Радиовещательный KB-приемник на диапазон от 3,5 до 16 МГц (5 транзисторов)

Схема простого коротковолнового приемника на пяти транзисторах для приема радиостанций в диапазоне от 3,5 до 16 МГц

Важное преимущество КВ-диапазона — это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю …

2 2567 1

Трехдиапазонный КВ приемник прямого преобразования (КП303, КТ3102)

Схема самодельного приемника прямого преобразования в котором нет гетеродина (генератор плавного диапазона), но есть разъем для подачи ВЧ сигнала от лабораторного генератора. Этот генератор и является здесь гетеродином. А так как, в данном приемнике частота гетеродина равна частоте принимаемого …

1 1551 0

1 …

Схема АМ-конвертера (КВ в СВ)

На рисунке 2 представлена одна из схем АМ-конвертера (КВ в СВ) с настройкой на необходимую частоту (радиостанции КВ-диапазона) СВ-радиоприемником.

Рис.2. Схема АМ-конвертера ( КВ в СВ ) с фиксированной частотой гетеродина.

Данный конвертер обеспечивает радиоприем КВ-радиостанций в четырех поддиапазонах:

• 14м,
• 20м,
• 25м,
• 41м.

Конвертер состоит из гетеродина (Т2) и усилителя-смесителя (Т1). Гетеродин выполнен по схеме индуктивной трехточки. Напряжение гетеродина подается в эмиттерную цепь смесителя.

Входной контур (L1, L2-С7С8/С11С12/С15С16/С19С20) — широкополосный, настроен на середину каждого КВ-диапазона (14 м, 20 м, 25 м, 41 м).

Контур гетеродина настраивается так, чтобы при настройке на среднюю частоту каждого КВ-поддиапазона на выходе конвертера получились разностные составляющие с промежуточной частотой, находящейся в середине средневолнового диапазона. Выбор соответствующего поддиапазона осуществляется с помощью переключателя.

Выход конвертера подключается к антенному входу СВ-радиоприемника. В качестве антенны конвертера используется отрезок медного провода.

Радиоэлементы:

• R1=15к, R2=10к, R3=300, R4=1 к, R5=6.2к, R6=3к, R7=13, R8=1к, R9=27;
• С1=10н, С2=6.8н, С3=10н, С4=10н, С5=10н, С6=6.8н, С7=30, С8=6-25, С9=47,
• С 10=6-25, С11=47, С12=6-25, С13=91, С14=6-25, С15=180, С16=6-25,
• С17=220, С 18=6-25, С19=390, С20=6-25, С21=620, С22=6-25;
• Т1,Т2 — ГТ310И или аналогичные, могут быть использованы кремниевые транзисторы, например, КТ3107, КТ361 и т.д.
• Конденсаторы типа КЛС, КМ, КД и т.д.

Катушки наматывают на каркасах 5 мм. L1, L2 размещены на общем каркасе на расстоянии 5 мм одна от другой.

• L1 — 22 витка ПЭЛШО — 0,2 внавал, ширина 5 мм.
• L2 — 8 витка ПЭЛ 0.64, с шагом 1,5 мм.
• LЗ — 13.5 витка ПЭЛ 0,41, с шагом 0.5 мм, отводы от 0,5 и 8,5 витков, считая от заземленного вывода.
• L4 — дроссель, 60 витков ПЭЛ 0,12, внавал, ширина 10 мм.

Переключатель КВ-поддиапазонов Б1 — П2К.

Схемы УКВ ЧМ конвертеров на полевых транзисторах

В последнее время более широкое распространение получили ЧМ-конвертеры УКВ-диапазонов. Это объясняется сравнительно простыми схемами, конструкциями, малыми габаритами и высоким качеством радиопередач, связанных с особенностями ЧМ-модуляции.

На рисунке 5 представлены схемы ЧМ-конвертеров, осуществляющих преобразование радиосигналов из диапазона 65.8-73 МГц в диапазон частот 95.8-103 МГц. Данные устройства позволяют прослушивать радиостанции традиционного отечественного диапазона на импортных радиоприемниках и магнитолах.

В схеме конвертера — рисунке 5 (а) использованы два полевых транзистора. На Т1 собран усилитель и смеситель, на Т2 — гетеродин. Частота гетеродина — 30 МГц.

Частота выходного сигнала равна частоте входного плюс частота гетеродина.

Ввод данного устройства подключается к антенне, в качестве которой может быть использована телескопическая антенна или кусок толстого медного провода. Выход конвертера подключается к антенному входу’ или непосредственно к телескопической антенне используемого радиоприемника.

Рис.5. Схемы УКВ-ЧМ-конвертеров с использованием полевых транзисторов (65.8-73 МГц в 95.8-103 МГц).

Радиоэлементы:

• R1=1к, R2=2к, R3=100к;
• С1=33, С2=6,8н, С3=100, С4=51, С5=100, С6=6,8н;
• Т1,Т2 — КП303Г,В,Д, можно использовать полевые транзисторы КП307, КП302 и др.

Конденсаторы типа КЛС, КМ, КД и т.д. L1, L2 — на каркасах диаметром 4-5 мм длиной 8-10 мм, провод ПЭВ-2 0,3-0,4: L1 — 1+4 витков, L2 — 2+8 витков, подстроечники — латунные.

Настройка УКВ конвертеров производится по следующему принципу: подстроечником катушки L2 устанавливается частота гетеродина равной 30 МГц, с помощью подстроечника L1 входной контур настраивается на середину отечественного диапазона.

Приведенную схему можно использовать как для преобразования радиочастот из отечественного диапазона (65-73 МГц) в зарубежный (87-108 МГц), так и наоборот — из 87-108 МГц в 65-73 МГц. Данный конвертер можно использовать и для других частотных диапазонов. В этих случаях параметры используемых контуров и частоты гетеродина конвертера корректируют в зависимости от выбранных частот входного и выходного сигналов.

На рисунке 5 (б) приведена схема конвертера повышенной чувствительности. Для этого к схеме конвертера, представленной и описанной выше, добавлен усилитель высокой частоты на р-п-р транзисторе. Для обеспечения преемственности описания в новой схеме сохранена нумерация сходных элементов предыдущей схемы рис.3 (а).

Радиоэлементы:

• R1=1к, R2=2к, R3=100к, R4=6.8к, R5=360, R6=16к, R7=100к-1М, R8=100-300;
• С1=33, С2=6.8н, С3=100, С4=51, С5=100, С6=6.8н, С7=47-100, С8=33, С9=36-100, С10=160-360, С11=1н-10н;
• Т1, Т2 — КП303Г,В,Д, можно использовать полевые транзисторы КП307, КП302 и др.
• Т3 — КТ3127, КТ3128 или аналогичные, могут быть использованы транзисторы ГТЗ13.

Конденсаторы типа КЛС, КМ, КД и т.д. L1, L2, LЗ — на каркасах диаметром 4-5 мм длиной 8-10 мм, провод ПЭВ-2 0,3-0,4 мм; L1, LЗ -1+4 витков, L2 — 2+8 витков, подстроечники — латунные.

Однополюсные устройства

Легко настраиваются именно однополюсные самодельные ламповые КВ приемники. Своими руками модель собирается с переменными компараторами. Большинство модификаций устроены со стабилизаторами низкой проводимости. Стандартная схема приемника предполагает применение дипольных резисторов, у которых емкость на выходе равняется 4.5 пФ. Проводимость при этом может доходить до 50 мк.

Если самостоятельно собирать модификацию, то компаратор надо заготавливать с трансивером. Резисторы напаиваются на модулятор. Сопротивление элементов, как правило, не превышает 45 Ом, однако есть исключения. Если говорить про приемники на реле, то у них используются регулируемые триоды. Работают данные элементы от модулятора, и они отличаются по чувствительности.

Согласование кабеля 75 Om. с 50 Om. трансивером на УКВ.

144 Мгц.

На просторах
интернета удалось найти описание согласующих устройств, которые на мой
взгляд могут заинтересовать укавистов.

Кто автор установить

не удалось
пэтому я взял на себя смелость немного видоизменить статью, чтобы она
была более понятной. /UA9UKO/

Иногда при отсутствии кабеля с
нужным волновым сопротивлением возникает необходимость применить
коаксиальный кабель

имеющийся под рукой.

Рис 1.

На Рис 2 вид  на монтаж согласующего устройства.

Рис 2.

На Рис 3. внешний вид законченого блока.

Рис 3.

В
первом варианте как правило, для настройки хватает растяжения/сжатия
катушки. (При применении постоянных конденсаторов

емкостью 22 pF.)

Данные катушки:

144/430 Mгц.

На Рис 1. схема двухдипазонного согласующего устройства.

Рис 1.

На Рис 2. вид на монтаж.

Рис 2.

На Рис 3. вид законченного блока.

Данные катушек:

144-

430- полувиток (синий провод) длиной 7 см. Диаметр 2mm.

Двухдиапазонный
вариант очень хорош для трансиверов имеющих один антенный разъем для
144 и 430 мгц.( FT-857D, FT-897D,

IC-706MKIIG, IC-7000).

                                                  Не претендуя на авторство !!!

Как устроен радиопередатчик?

Основой любого радиопередатчика является — задающий генератор несущей частоты.

Эта схема генератора,сама вполне может служить маломощным передатчиком(при наличии антенны).
Электромагнитные колебания генерируемой им частоты, сами по себе не несут никакой
полезной информации. Что бы появилась возможность ее передачи, необходимо изменить несущую частоту,
промодулировав ее полезным сигналом.

Применяются три вида модуляции — амплитудная, частотная и фазная.
При амплитудной модуляции меняется амплитуда несущей частоты, в такт с
амплитудой информационного сигнала.
Частотная модуляция обуславливает девиацию (отклонения) несущей частоты в такт с амплитудой
полезного сигнала.
При фазной модуляции, подобное происходит соответственно, с фазой колебаний несущей
частоты.

Процесс модуляции осуществляется с помощью различных электронных схем.
Например, для частотной модуляции необходимо воздействовать на такие параметры задающего
генератора, как емкость или индуктивность его колебательного контура.
Если подать на переход база — эмиттер транзистора переменное напряжение низкой частоты,
это вызовет изменение его емкости, с периодом поданной частоты.
Соответственно, произойдет частотная модуляция задающего генератора.

Если собрать подобную схему, используя самые распостраненные высокочастотные
транзисторы (например кт315), микрофон динамического типа, можно получить простейший радиомикрофон.
С катушкой L1, состоящей из одного витка одножильного провода диаметром 1-1,5 см, он будет
перекрывать радиовещательный диапазон FM.

Сигнал от такого устройства можно принимать на расстоянии от 50, до 150 метров, в зависимости
от чувствительности используемого приемника. Точная подстройка осуществляется конденсатором С5.
Устройства для прослушки — жучки, собирают по схожим схемам.
Если требуется большая дальность передачи, сигнал задающего генератора необходимо дополнительно усилить,
с помощью выходного усилителя мощности и подать на передающую антенну.

ПЧ-усилитель

Характеристики ПЧ-усилителя в супергетеродинном приемнике лучше всего описываются с точки зрения коэффициента усиления (КУ) и селективности. Вообще говоря, эти параметры определяются усилителем ПЧ. Селективность ПЧ-усилителя должна быть равна ширине полосы входящего модулированного РЧ-сигнала. Если она больше, то любая смежная частота пропускается и вызывает помехи. С другой стороны, если селективность слишком узкая, некоторые боковые полосы будут срезаны. Это приводит к потере четкости при воспроизведении звука динамиком или наушниками.

Оптимальная полоса пропускания коротковолнового приемника равна 2300–2500 Гц. Хотя некоторые из более высоких боковых полос, связанных с речевыми сигналами, выходят за пределы 2500 Гц, их потеря существенно не влияет на звучание или информацию, передаваемую оператором. Селективность 400–500 Гц достаточна для работы ДВ. Эта узкая полоса помогает отклонить любой сигнал соседней частоты, который может мешать приему. В любительских радиоприемниках, цена которых выше, используются 2 и более каскада ПЧ-усиления с предшествующим высокоселективным кристаллическим или механическим фильтром. При такой компоновке между блоками используются LC-контуры и преобразователи ПЧ.

Выбор промежуточной частоты определяется несколькими факторами, которые включают: усиление, селективность и подавление сигнала. Для низкочастотных диапазонов (80 и 40 м) ПЧ, используемая во многих современных радиолюбительских приемниках, равна 455 кГц. ПЧ-усилители могут обеспечить превосходный коэффициент усиления и селективность 400–2500 Гц.

Приемники высокой чувствительности

Устройство высокой чувствительности работает при частоте 300 МГц. Если рассматривать простую модель, то она собирается на базе компаратора с проводимостью от 4 мк. При этом фильтры под нее разрешается применять с обкладкой.

Транзисторы на приемник устанавливаются однопереходного типа, а фильтры используются на 4 пФ. Довольно часто встречаются проводные трансиверы. Они обладают хорошей проводимостью и не требуют больших энергозатрат.

Модулятор разрешается применять только с одним варикапом. Таким образом, модель способна работать на разных каналах. Для решения проблем с отрицательным сопротивлением используется расширительный конденсатор.

Прошивка

В сети дос­таточ­но руководств по сбор­ке при­емни­ков на SI4735, одна­ко боль­шинс­тво авто­ров дела­ют акцент на схе­мотех­нику и сбор­ку на макете, пос­ле чего туда залива­ют один из вари­антов готовой про­шив­ки. Мы же поп­робу­ем разоб­рать­ся, как написать такую про­шив­ку самос­тоятель­но поч­ти с нуля, поэто­му все нижес­казан­ное дос­таточ­но лег­ко перенес­ти на любой дру­гой мик­рокон­трол­лер, лишь бы у него хва­тало памяти для хра­нения пат­ча.

Итак, что же за зверь SI4734 и с чем его едят? Этот чип управля­ется по шине I2C, и каж­дая посыл­ка пред­став­ляет собой адрес мик­росхе­мы (с битом перек­лючения запись/чте­ние), 1 байт коман­ды и до 7 байт аргу­мен­тов. У каж­дой коман­ды свое количес­тво аргу­мен­тов, впро­чем, даташит говорит, что посыл­ки мож­но сде­лать и фик­сирован­ной дли­ны, если вмес­то неис­поль­зуемых аргу­мен­тов слать . Для наших целей понадо­бит­ся не так мно­го команд, поэто­му мы можем поз­волить себе написать для каж­дой свою фун­кцию. Резуль­татом выпол­нения коман­ды мож­но счи­тать ответ, сос­тоящий из бай­та ста­туса и до 7 байт собс­твен­но отве­та, при­чем и здесь допус­кает­ся уни­фика­ция дли­ны: мож­но читать по 8 байт, все неис­поль­зуемые будут .

Но тут есть нюанс: коман­да выпол­няет­ся не мгно­вен­но, а с задер­жкой, до исте­чения которой мик­росхе­ма будет отве­чать толь­ко нулями. Поэто­му, ког­да нам необ­ходим ответ, мы с некото­рой пери­одич­ностью будем его счи­тывать, пока пер­вый байт отве­та не будет равен , что сви­детель­ству­ет о завер­шении исполне­ния коман­ды. Сле­дом мож­но счи­тать бай­ты отве­та и/или отправ­лять сле­дующую коман­ду.

Для отправ­ки и чте­ния пакетов по I2C мы будем исполь­зовать уже извес­тную нам коман­ду биб­лиоте­ки LibopenCM3 , где  — исполь­зуемая шина I2C (I2C1), а  — семибит­ный адрес . О бите записи/чте­ния за нас позабо­тит­ся биб­лиоте­ка. В ито­ге работа с мик­росхе­мой вкрат­це будет пред­став­лять собой сле­дующую пос­ледова­тель­ность дей­ствий: ини­циали­зация, нас­трой­ка режима работы, нас­трой­ка на нуж­ную час­тоту. Все опи­сан­ное ниже опи­рает­ся на содер­жание докумен­тов AN332 «Si47XX Programming Guide» и AN332SSB.

Инициализация

Преж­де все­го SI4734 нуж­но ини­циали­зиро­вать. Сде­лать это мож­но в одном из трех режимов: AM, FM или SSB. Перед началом ини­циали­зации докумен­тация рекомен­дует выпол­нить сброс. Дела­ется это три­виаль­но: надо ненадол­го под­тянуть к зем­ле REST-пин SI4734. Для задер­жки исполь­зует­ся совер­шенно ленивая фун­кция, бла­го точ­ность тут не име­ет осо­бого зна­чения.

Для ини­циали­зации исполь­зует­ся коман­да , которая тре­бует два парамет­ра. Пер­вый вклю­чает так­тирова­ние и опре­деля­ет режим работы, а вто­рой нас­тра­ивает ауди­овы­ходы. Мы исполь­зуем часовой кварц и ана­лого­вые выходы, поэто­му для FМ при­меня­ются парамет­ры , , а для АM — , . Пос­ле отправ­ки коман­ды, опра­шивая чип, дожида­емся отве­та . Обыч­но на это ухо­дит один‑два зап­роса.

В ответ на коман­ду чип может выдать еще 8 байт, которые даташит рекомен­дует про­верять, одна­ко на это мож­но забить и даже их не счи­тывать. На дан­ном эта­пе уже мож­но про­верить качес­тво работы мик­росхе­мы: исправ­ная вер­нет ответ и запус­тит квар­цевый генера­тор, что про­веря­ется осциллог­рафом. Если коман­ды отправ­лены вер­но, а генера­тор не запус­тился, то, веро­ятно, чип битый.

Принципиальная схема

На входе собраны три полосовых фильтра — на диапазоны 80, 40 и 20 метров. На полевом транзисторе VT1 собран усилитель высокой частоты.

Дальше сигнал ВЧ поступает на микросхему SA612 (NE612), которая содержит в себе смеситель и гетеродин. С нее сигнал идет на усилитель низкой частоты, собранный на микросхеме LM386.

Рис. 1. Принципиальная схема коротковолнового радиоприемника МАРИЯ (80, 40 и 20 метров) на SA612 и LM386.

В дополнение ко всему, схема также содержит систему автоматической регулировки усиления — АРУ.

Усиление микросхемы настроено DA2 на максимум с помощью конденсатора С39. Резистор R12 и конденсатор C40 — уменьшают «белый шум», генерируемый большим усилением микросхемы LM386, если сопротивление динамика слишком низкое.

Резистор R11 и конденсатор C38 также предотвращают возбуждение микросхемы-УНЧ в зависимости от типа используемой батареи, особенно, если последняя имеет очень низкое внутреннее сопротивление.

Детали и монтаж

Контурные катушки намотаны на секционных пластмассовых каркасах с ферритовыми подстроечными сердечниками диаметром 2,5 мм и длиной 12 мм:

• L1 — 53 витка ПЭВ 0,12.
• L2 — 27 витков ПЭВ 0,12
• L3 -13 витков ПЭВ 0,35
• L4 — 33 витка ПЭВ 0,12
• L5 -14 витков ПЭВ 0,35
• L6 — 9 витков ПЭВ 0,35.

Переменный конденсатор С10 — с твердым диэлектриком. Такие переменные конденсаторы используются в карманных приемниках с AM-диапазонами. Они бывают двухсекционными и более.

Здесь используется только одна секция. Если конденсатор с другой максимальной емкостью нужно соответственно изменить емкость С9 (результирующая максимальная емкость должна быть около 70 пФ).

Микросхему SA612 можно заменить на SA602, NE612, NE602. Приемник перекрывает диапазоны значительно шире установленных любительских КВ-диапазонов.

Монтаж выполнен на куске фольгирован-ного стеклотекстолита, со стороны фольги. Основная часть фольги служит общим минусом, а монтаж точек, не соединенных с общим минусом ведется на «пятачках» вырезанных в фольге как на монтажных стойках.

«Пятачки» можно вырезать в фольге с помощью небольшой электродрели или сверлильного станка, в который вместо сверла вставлена металлическая трубка необходимого диаметра. Края трубки нужно обработать крупным напильником чтобы придать режущей поверхности шероховатость.

Костычев Л. И. РК-11-17.

Литература: 1. Костычев Л. И. — Трехдиапазонный КВ-приемник. РК-06-13.

Устройства на 300 МГц

Самодельный КВ приемник на любительские диапазоны с частотой 300 МГц включает в себя две пары резисторов. Компараторы у моделей встречаются с проводимостью 40 мк. Некоторые модификации содержат проводные расширители. Данные элементы способны значительно снимать нагрузку с конденсаторов.

Если верить отзывам специалистов, то модели данного типа выделяются повышенной чувствительностью. Самодельные устройства производятся без тетродов. Для улучшения проводимости сигнала применяются только транзисторы. Также надо отметить, что существуют устройства с канальными фильтрами.

Коротковолновый конвертер

Принципиальная схема самодельного конвертера для приема радиостанций в диапазоне МГц на приемник или трансивер с диапазоном МГц. Схема построена на основе двойного балансного смесителя с каскадом гетеродина на микросхеме SA, которая может быть без ущерба параметрам и без изменения в схеме заменена на SA, NE, NE Антенна подключается к разъему Х1, а конденсатор С1 — разделительный по постоянному току. Связь с входным контуром автотрансформаторная через отвод от катушки L1. Эта частота стабилизирована кварцевым резонатором Q1 на 22 MHz вернее кГц. Кварцевый резонатор с цепями обратной связи необходимой для генерации, и точной подгонки частоты на конденсаторах С6-С7-С8 подключен к выводам 7 и 6 микросхемы, предназначенными для контура возбуждения гетеродина. Можно использовать и более доступный резонатор на 24 МГц, но в этом случае выходная частота будет в пределах МГц, что позволит частично при условии узкополосной частотной или амплитудной модуляции принимать сигналы диапазона вблизи 51 МГц на радиостанцию для гражданской связи СВ-радиостанцию.

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.

Радиоприемник для начинающих

Александр ДМИТРИЕНКО (RA4NR). Радио №5, 2001, с.66,67.

Постройка радиоприемника для прослушивания любительских станций была и остается проблемой для начинающих коротковолновиков и наблюдателей. Журнал «Радио» уже предлагал достаточно простой вариант KB приемника на 160 м, выполненного на одной микросхеме. Автор данной статьи описывает доработку и усовершенствование этого приемника.
