Транзистор вместо диода схема

Camilo Quintáns Graña и Jorge Marcos Acevedo, Испания

На мощных кремниевых выпрямительных диодах прямое падение напряжения может достигать 1.2 В. Рассеиваемая на них мощность снижет КПД источников питания. Так, к примеру, на антивозвратном диоде в фотоэлектрической панели мощностью 120 Вт с номинальным напряжением 24 В может теряться до 6 Вт мощности, что в относительных единицах означает 5%. Система охлаждения диодов требует дополнительных затрат, и, опять же, увеличивает потери мощности.

В статье предлагается более экономичное решение, заключающееся в замене мощного диода MOSFET транзистором, работающим в режиме включения/выключения.

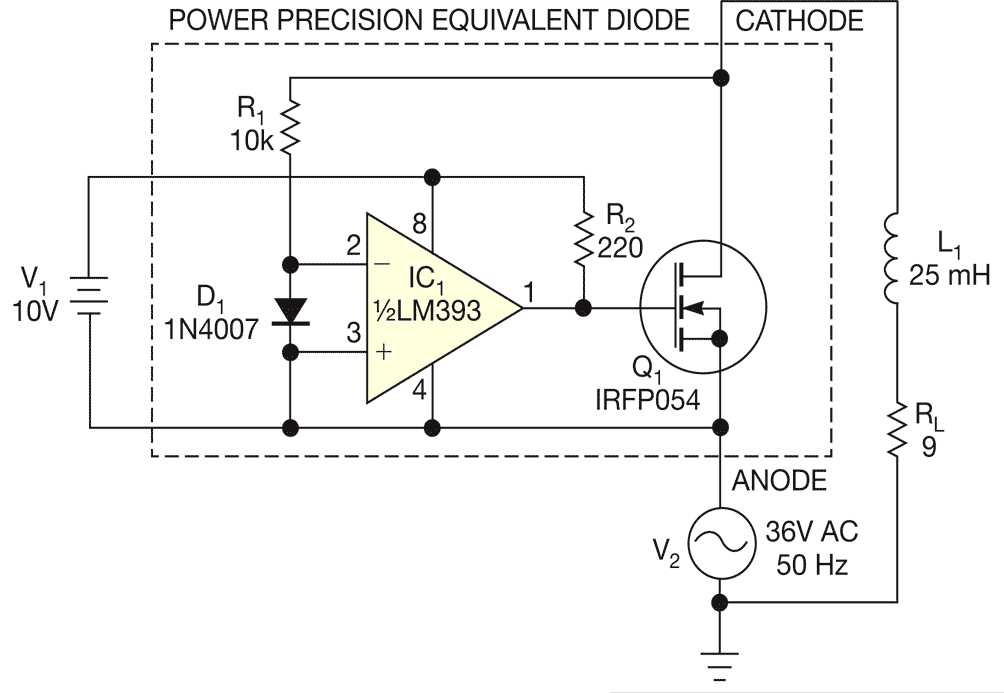

Рисунок 1.	Прецизионный мощный диод работает как выпрямитель, питающий индуктивную нагрузку.

Надписи на схеме
POWER PRECISION EQUIVALENT DIODE	Эквивалентный мощный прецизионный диод
CATHODE	Катод
ANODE	Анод

На Рисунке 1 изображена схема выпрямителя с MOSFET транзистором Q1, имеющим во включенном состоянии низкое сопротивление сток-исток. V2 представляет источник переменного напряжения 36 В. Нагрузка образована последовательным соединением резистора 9 Ом и индуктивности 25 мГн. Компаратор IC1 управляет затвором транзистора Q1 на тех отрезках времени, когда напряжение питания на аноде превышает напряжение на катоде. Таким образом, исток выполняет функцию анода выпрямителя, а сток – катода. В схеме используется способность транзистора проводить ток в направлении исток-сток. При включении Q1 происходит эффективное шунтирование паразитного диода между подложкой и стоком, благодаря чему потери мощности оказываются минимальными. При низком напряжении затвор-исток выключены как транзистор, так и паразитный диод. Диод D1 и резистор R1 выполняют функцию защиты компаратора, ограничивая напряжение на его входах.

Рисунок 2.

На этих осциллограммах приведены формы напряжений на индуктивной нагрузке, состоящей из резистора 9 Ом и индуктивности 25 мГн. На осциллограмме C2 максимальный ток нагрузки равен 2.65 А. (100 мВ/А). C1 показывает падение напряжения между анодом и катодом выпрямителя.

На рисунке 2 показана форма напряжения на нагрузке и падение напряжения на выпрямителе Q1.

Рисунок 3.

Осциллограммы для случая, когда на затвор подается управляющее напряжение. Паразитный диод MOSFET транзистора закрыт, и падение напряжения на транзисторе всего 33 мВ (осциллограмма C1). На осциллограмме C2 изображена форма тока, протекающего через выпрямитель.

Рисунок 3 иллюстрирует нормальное функционирование выпрямителя, когда при максимальном токе нагрузки 2.65 А падение напряжения равно 33 мВ, а Q1 работает в омической области (области нарастания вольт-амперной характеристики). Напротив, если не управлять напряжением затвора, падение напряжения достигает 629 мВ, приводя к возрастанию максимальной мгновенной мощности до 1.66 Вт (Рисунок 4).

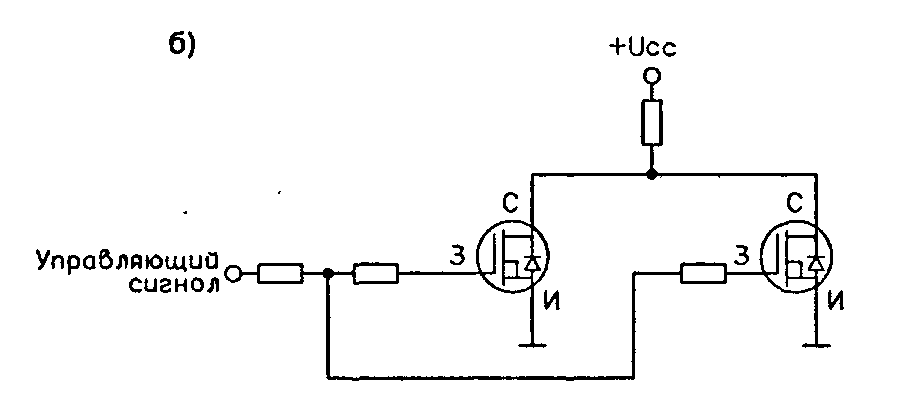

Параллельное соединение полeвых транзисторов

Одним из наиболее распространенных требований при разработке или доработке источников питания является увеличение его выходного тока. В таких источниках простое соединение одноименных выводов транзисторов обычно не дает практических результатов из-за неравномерного распределения тока между транзисторами. При повышении рабочей температуры неравномерное распределение тока между транзисторами становится еще большим до тех пор, пока практически весь ток нагрузки не потечет через один из транзисторов. Предложенный вариант на рисунке 1 может быть реализован при условии, что параллельно соединенные транзисторы имеют совершенно идентичные характеристики и работают при одинаковой температуре. Такое условие практически не реализуемо из-за относительно больших разбросов характеристик биполярных транзисторов.

Параллельное включение транзисторов не только повышает мощность ключа, но и уменьшает тепловое сопротивление переход — корпус и тепловые потери, что способствует миниатюризации коммутаторов. Параллельное включение транзисторов , кроме увеличения мощности устройства, позволяет уменьшить коллекторный ток и мощность рассеяния каждого транзистора и соответственно повысить усиление по мощности каждого каскада и облегчить режим работы транзисторов.

Полевые

Суть этого прибора заключается в управлении параметрами электрического сигнала с помощью электрического поля. Оно появляется при подаче напряжения к какому-либо из выводов:

Затвор нужен для регулирования параметров сигнала, благодаря подаче напряжения на него.
Сток — вывод, через который из канала уходят носители заряда (дырки и электроны).
Исток — вывод, через который в канал приходят электроны и дырки.

Такой транзистор состоит из полупроводника с определённой проводимостью и двух областей, помещённых в него с противоположной проводимостью. При подаче напряжения на затвор между этими двумя областями появляется пространство, через которое протекает ток. Это пространство называется каналом. Ширина этого канала регулируется напряжением, которое мы подаём на затвор. Соответственно, можно увеличивать и уменьшать ширину канала и управлять протекающим током.

Транзистор.

Теперь поговорим о приборе с изолированным затвором. Разница в том, что в первом случае этот переход есть всегда, даже когда на затвор не подавалось напряжение. А при его подаче, переход и токопроводящий канал менялись в зависимости от полярности и амплитуды напряжения. Металлический затвор в таких транзисторах изолирован диэлектриком от полупроводниковой области. Их входное сопротивление гораздо больше.

Существует два вида приборов с изолированным затвором:

со встроенным каналом.
с индуцированным каналом.

Встроенный канал позволяет протекать электрическому току с определённой амплитудой. При подаче напряжения с определённой амплитудой и полярностью мы можем менять ширину канала и его проводимость. Этот канал встраивается в транзисторы на производственных предприятиях.

Индуцированный канал появляется между двумя областями, о которых мы говорили выше, только при подаче напряжения определённой полярности на затвор. То есть, когда на затвор напряжение не подаётся, ток в нем не протекает.

Все виды полевых транзисторов отличаются друг от друга по следующим параметрам:

Входное сопротивление.
Амплитуда напряжения.
Полярность.

Каждый из этих видов полевых транзисторов необходим для сборки определённых электрических и логических схем. Так как для реализации двух разных устройств необходимо разные электрические параметры.

Виды транзисторов

Каждая из ветвей отличается на 0.

Изображение схем подключения полевых триодов Практически каждая схема способна работать при очень низких входных напряжениях. Схема включения MOSFET Традиционная, классическая схема включения «мосфет», работающего в режиме ключа открыт-закрыт , приведена на рис 3.

Испытания показали, что транзисторный ключ прекрасно работает, подавая напряжение на нагрузку. Транзисторы управляются напряжением, и в статике не потребляют ток управления.

Если к такому транзистору приложить напряжение, к стоку плюс, а к истоку минус, через него потечет ток большой величины, он будет ограничен только сопротивлением канала, внешними сопротивлениями и внутренним сопротивлением источника питания. Это значит что нужно этого избежать, введя каскад с высоким входным сопротивлением. Среди них можно выделить: биполярные транзисторы с внедрёнными и их схему резисторами; комбинации из двух триодов одинаковых или разных структур в одном корпусе; лямбда-диоды — сочетание двух полевых триодов, образующих участок с отрицательным сопротивлением; конструкции, в которых полевой триод с изолированным затвором управляет биполярным триодом применяются для управления электромоторами. Чтобы на резисторе Rи не выделялась переменная составляющая напряжения, его шунтируют конденсатором Си.

Каскад с общим истоком дает очень большое усиление тока и мощности. Разница потенциалов достигает величины от 0,3 до 0,6 В. Только вот стрелки на условном изображении полевых транзисторов имеют направление, прямо противоположное своим биполярным аналогам.

Это значит что нужно этого избежать, введя каскад с высоким входным сопротивлением. Стабильность при изменении температуры. При некотором напряжении Uси происходит сужение канала, при котором границы обоих р-n- переходов сужаются и сопротивление канала становится высоким. Это возможно благодаря тому, что не используется инжекция неосновных носителей заряда.

Принцип работы триода При обесточивании базы транзистор очень быстро приходит в первоначальное состояние и коллекторный переход закрывается. Поэтому использование такого подхода на практике сильного ограничено в усилительной технике.

Также сюда подключается и усилитель колебаний. Функцию затвора исполняет металлический вывод, который отделяется от кристалла слоем диэлектрика и, таким образом, электрически с ним не контактирует. Защита от переполюсовки на основе полевого транзистора

Устройство биполярного транзистора

Биполярный транзистор представляет собой полупроводниковый прибор, имеющий два р-n-перехода, образованных в одном монокристалле полупроводника. Эти переходы образуют в полупроводнике три области с различными типами электропроводности. Одна крайняя область называется эмиттером (Э), другая — коллектором (К), средняя — базой (Б). К каждой области припаивают металлические выводы для включения транзистора в электрическую цепь.

Электропроводность эмиттера и коллектора противоположна электропроводности базы.

В зависимости от порядка чередования р- и n-областей различают транзисторы со структурой р-n-р (рис. 1, а) и n-р-n (рис. 1, б) (иногда их еще называют прямой и обратный).

Условные графические обозначения транзисторов p-n-р и n-p-n отличаются лишь направлением стрелки у электрода, обозначающего эмиттер. Принцип работы транзисторов p-n-р и n-p-n одинаков.

Рис. 1 — Структуры и условные графические обозначения биполярных транзисторов типа р-n-р (а) и n-р-n (б)

Электронно-дырочный переход, образованный эмиттером и базой, называется эмиттерным, а коллектором и базой — коллекторным. Расстояние между переходами очень мало; у высокочастотных транзисторов оно менее 10 микрометров, а у низкочастотных не превышает 50 мкм (1 мкм=0,001 мм).

Основная функция транзистора — это усиление сигнала. Если на базу транзистора подать напряжение, то транзистор начнет открываться. В транзисторе переход коллектор-эмитер открывается плавно: от полностью закрытого состояния (= 0 В) до полностью открытого (этот момент называют напряжение насыщения).

Между коллектором и эмиттером течет сильный ток, он называется коллекторный ток (), между базой и эмиттером — слабый управляющий ток базы (). Величина коллекторного тока зависит от величины тока базы. Причем, коллекторый ток всегда больше тока базы в определенное количество раз. Эта величина называется коэффициент усиления по току, обозначается . У различных типов транзисторов это значение колеблется от единиц до сотен раз.

Коэффициент усиления по току — это отношение коллекторного тока к току базы:

Для того, чтобы вычислить коллекторный ток, нужно умножить ток базы на коэффициент усиления:

Пример: Возмем источник питания, транзистор, резистор и лампочку. Если подключить всё это согласно схеме (рис. 2), то: через резистор, подключенный между источником питания и базой транзистора потечет ток базы .

Рис. 2 — Принцип работы биполярных транзисторов

Транзистор откроется и лампочка загориться. Причем яркость свечения лампочки будет зависить от сопротивления резистора и коэффициента усиления транзистора.

Напряжение, прилагаемое к базе и необходимое для открытия транзистора, называют напряжением смещения. Если вместо постоянного резистора поставить переменный резистор, то получим возможность регулировать яркость свечения лампочки.

Таким же образом можно усиливать и сигналы: подавая на базу транзистора определенный сигнал (к примеру звук), в коллекторной цепи получим тот же сигнал, но уже усиленный в раз.

Если базовое смещение транзистора застабилизировать при помощи стабилитрона (рис. 3), то мы получим простейший стабилизатор напряжения, т.у. схему, которая будет поддерживать постоянное напряжение на выходе, даже если входное напряжение будет изменяться.

Рис. 3 — Пример простого стабилизатора напряжения

Для получения повышенной мощности используются схемы последовательного включения наскольких транзисторов, так называемые схемы Дарлингтона (или составные транзисторы)

Рис. 4 — Схема Дарлингтона

Биполярные транзисторы: принцип работы, характеристики и параметры

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда.

В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки.

Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Особенности устройства биполярного транзистора

Биполярный транзистор включает в себя три области:

эмиттер;
базу – очень тонкую, которая изготавливается из слаболегированного полупроводника, сопротивление этой области высокое;
коллектор – его область больше по размерам, чем область эмиттера.

К каждой области припаяны металлоконтакты, служащие для подсоединения прибора в электроцепь.

Электропроводность коллектора и эмиттера одинакова и противоположна электропроводности базы. В соответствии с видом проводимости областей, различают p-n-p или n-p-n приборы. Устройства являются несимметричными из-за разницы в площади контакта – между эмиттером и базой она значительно ниже, чем между базой и коллектором. Поэтому К и Э поменять местами путем смены полярности невозможно.

Принцип работы биполярного транзистора

Этот тип транзистора имеет два перехода:

электронно-дырочный между эмиттером и базой – эмиттерный;
между коллектором и базой – коллекторный.

Дистанция между переходами маленькая. Для высокочастотных деталей она составляет менее 10 мкм, для низкочастотных – до 50 мкм. Для активации прибора на него подают напряжение от стороннего ИП. Принцип действия биполярных транзисторов с p-n-p и n-p-n переходами одинаков. Переходы могут функционировать в прямом и обратном направлениях, что определяется полярностью подаваемого напряжения.

Режим отсечки

Переходы закрыты, прибор не работает. Этот режим получают при обратном подключении к внешним источникам. Через оба перехода протекают обратные малые коллекторные и эмиттерные токи. Часто считается, что прибор в этом режиме разрывает цепь.

Активный инверсный режим

Является промежуточным. Переход Б-К открыт, а эмиттер-база – закрыт. Ток базы в этом случае значительно меньше токов Э и К. Усиливающие характеристики биполярного транзистора в этом случае отсутствуют. Этот режим востребован мало.

Режим насыщения

Прибор полностью открыт. Оба перехода подключаются к источникам тока в прямом направлении. При этом снижается потенциальный барьер, ограничивающий проникновение носителей заряда. Через эмиттер и коллектор начинают проходить токи, которые называют «токами насыщения».

С общим эмиттером

Эта схема включения биполярных транзисторов обеспечивает наибольшее увеличение вольтамперных характеристик (ВАХ), поэтому является самой востребованной. Минус такого варианта – ухудшение усилительных свойств прибора при повышении частоты и температуры. Это означает, что для высокочастотных транзисторов рекомендуется подобрать другую схему.

С общей базой

Применяется для работы на высоких частотах. Уровень шумов снижен, усиление не очень велико. Каскады приборов, собранные по такой схеме, востребованы в антенных усилителях. Недостаток варианта – необходимость в двух источниках питания.

С общим коллектором

Для такого варианта характерна передача входного сигнала обратно на вход, что существенно уменьшает его уровень. Коэффициент усиления по току – высокий, по напряжению – небольшой, что является минусом этого способа. Схема приемлема для каскадов приборов в случаях, если источник входного сигнала обладает высоким входным сопротивлением.

Какие параметры учитывают при выборе биполярного транзистора?

Материал, из которого он изготовлен, – арсенид галлия или кремний.
Частоту. Она может быть – сверхвысокая (более 300 МГц), высокая (30-300 МГц), средняя – (3-30 МГц), низкая (менее 3 МГц).
Максимальную рассеиваемую мощность.

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Схемы включения транзисторов биполярного типа

Из-за того, что транзистор имеет три контакта, то питание на него следует подавать из 2 источников, сумма которых образует четыре вывода. Подобное действие приводит к тому, что в один из контактов устройства происходит подача напряжения одного знака из различных источников.

С учётом того, в какой контакт производится подача напряжения, выделяют три типа схем включения биполярных транзисторов:

с эммитерным слоем;
с коллекторным слоем;
с базовым слоем.

Каждая из вышеуказанных схем имеет свои преимущества и недостатки.

Схема включения с общим эммитерным слоем

Данная схема создаёт самое большое усиление по току и напряжению. Благодаря таким её свойствам она и является самой распространённой. В данном случае присутствует прямой переход между эммитерным и базовым слоями и обратный переход между базой и коллектором. А тот факт, что на них осуществляется подача напряжения одного знака, способствует тому, что схему можно напитать с помощью одного источника.

Среди отрицательных сторон схемы можно выделить то, что возрастание частоты и температурного режима способствует значительному снижению усилительных свойств устройства. В результате этого следует отметить, что если необходима работа транзистора на высоких частотах, то от использования этой схемы желательно отказаться.

Схема включения с общим базовым слоем

Данная схема создаёт среднее усиление сигнала, но зато она прекрасно подходит для работы на высоких частотах. Если одно и то же устройство будет сначала функционировать по первой схеме, а затем по этой, то можно будет наблюдать значительный рост граничной частоты усиления. Из-за того, что в этой схеме заниженное сопротивление входа и среднее сопротивление выхода, то её лучше использовать в случае наличия антенных усилителей, в которых волновое сопротивление кабелей составляет не более ста Ом.

Среди минусов можно выделить тот момент, что для того, чтобы напитать устройство, требуется использовать 2 источника питания.

Схема включения с общим коллекторным слоем

Среди других схем выделяется тем, что наблюдается полная передача напряжения обратно на вход – это указывает на сильнейшую отрицательную обратную связь.

Уровень усиления по току практически равен значению, присутствующему в первой схеме. Но вот уровень усиления по напряжению очень маленький, что является одним из главных недостатков данной схемы.

Разобраться в особенностях работы биполярного транзистора и его схем достаточно просто, главное — постараться вникнуть.

Сравнение с электронными лампами

До разработки транзисторов вакуумные (электронные) лампы (или просто «лампы») были основными активными компонентами электронного оборудования. По принципу управления наиболее родственен электронной лампе полевой транзистор, многие соотношения, описывающие работу ламп, пригодны и для описания работы полевых транзисторов.

Радиолампа 6Ф12П

Многие схемы, разработанные для ламп, стали применяться для транзисторов и получили развитие, поскольку электронные лампы имеют только один тип проводимости — электронный, а транзисторы могут иметь как электронный, так и дырочный тип проводимости. Так называемый эквивалент воображаемой «позитронной лампы». Это привело к широкому использованию комплементарных схем (КМОП).

Преимущества

Основные преимущества, которые позволили транзисторам заменить своих предшественников (вакуумные лампы) в большинстве электронных устройств:

малые размеры и небольшой вес, что способствует развитию миниатюризации электронных устройств;
высокая степень автоматизации и групповой характер операций на многих этапах технологического процесса изготовления, что ведёт к постоянному снижению удельной стоимости при массовом производстве;
низкие рабочие напряжения, что позволяет использовать транзисторы в небольших по габаритам и энерговооружённости электронных устройствах с питанием от малогабаритных электрохимических источников тока;
не требуется дополнительного времени на разогрев катода после включения, что позволяет достичь почти мгновенной готовности к работе транзисторных устройств, сразу после подачи питания;
малая, по сравнению с лампами, рассеиваемая мощность, в том числе из-за отсутствия разогрева катода, что способствует повышению энергоэффективности, облегчает отвод избыточного тепла и позволяет повышать компактность устройств;
высокая надёжность и большая физическая прочность, стойкость к механическим ударам и вибрации, что позволяет избежать проблем при использовании устройств в условиях любых ударных и вибрационных нагрузок;
очень продолжительный срок службы — некоторые транзисторные устройства находились в эксплуатации более 50 лет и при этом не потеряли своей работоспособности;
возможность объединения множества элементов в едином миниатюрном конструктивном модуле позволяет значительно повысить степень интеграции и облегчает разработку комбинированных схем высокой сложности, что не представляется возможным с вакуумными лампами.

Уменьшение размеров радиоэлементов

Недостатки

Обычные кремниевые транзисторы не работают при напряжениях выше 1 кВ, вакуумные лампы могут работать с напряжениями на несколько порядков выше 1 кВ. Для коммутации цепей с напряжением свыше 1 кВ разработаны IGBT транзисторы.
Применение транзисторов в мощных радиовещательных и СВЧ передатчиках нередко, оказывается, технически и экономически нецелесообразным: требуется параллельное включение и согласование многих сравнительно маломощных усилителей. Мощные и сверхмощные генераторные лампы с воздушным или водяным охлаждением анода, а также магнетроны, клистроны, лампы бегущей волны(ЛБВ) обеспечивают лучшее соотношение частотных характеристик, мощностей и приемлемой стоимости.
Транзисторы значительно более уязвимы, чем вакуумные лампы, к действию сильных электромагнитных импульсов, которые, в том числе, являются одним из поражающих факторов ядерного взрыва;
Чувствительность к радиации и воздействию космических излучений. Для работы в космосе созданы специальные радиационно-стойкие микросхемы для электронных устройств космических аппаратов.

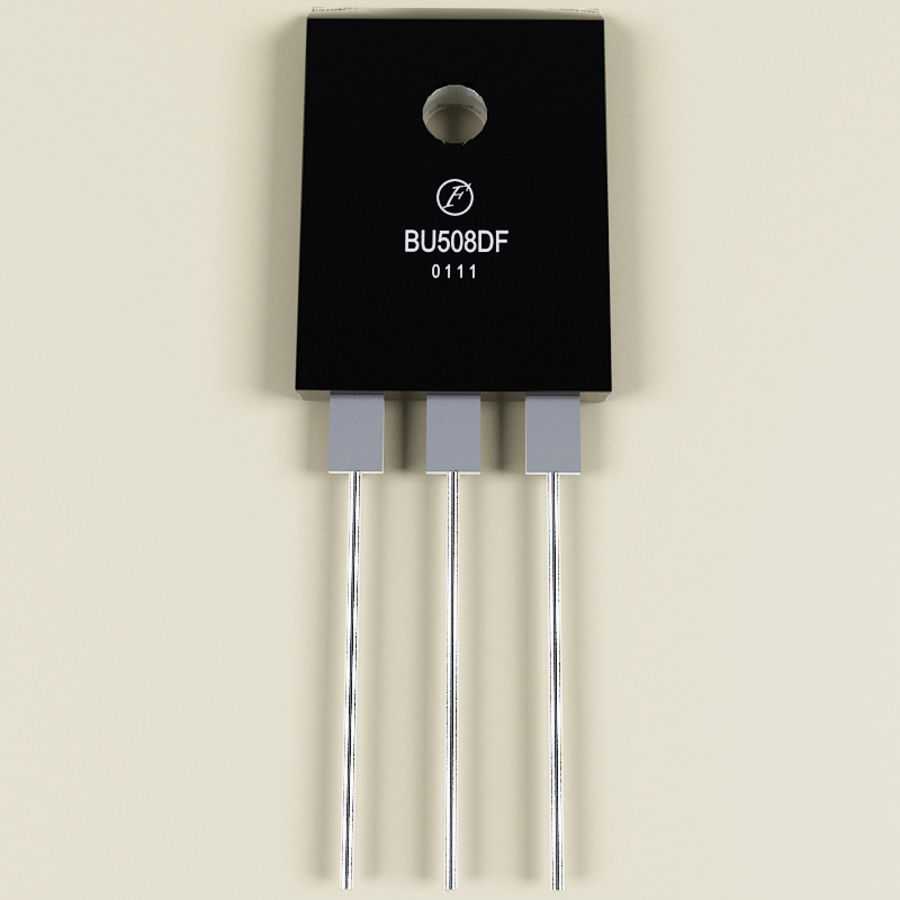

Транзистор

Буквально сразу после появления полупроводниковых приборов, скажем, транзисторов, они стремительно начали вытеснять электровакуумные приборы и, в частности, триоды. В настоящее время транзисторы занимают ведущее положение в схемотехнике.

Начинающему, а порой и опытному радиолюбителю-конструктору, не сразу удаётся найти нужное схемотехническое решение или разобраться в назначении тех или иных элементов в схеме. Имея же под рукой набор «кирпичиков» с известными свойствами гораздо легче строить «здание» того или другого устройства.

Не останавливаясь подробно на параметрах транзистора (об этом достаточно написано в современной литературе, например, в ), рассмотрим лишь отдельные свойства и способы их улучшения.

Одна из первых проблем, возникающих перед разработчиком, — увеличение мощности транзистора. Её можно решить параллельным включением транзисторов (рис.1). Токовыравнивающие резисторы в цепях эмиттеров способствуют равномерному распределению нагрузки.

Оказывается, параллельное включение транзисторов полезно не только для увеличения мощности при усилении больших сигналов, но и для уменьшения шума при усилении слабых. Уровень шумов уменьшается пропорционально корню квадратному из количества параллельно включённых транзисторов.

Защита от перегрузки по току наиболее просто решается введением дополнительного транзистора (рис.2). Недостаток такого самозащитного транзистора — снижение КПД из-за наличия датчика тока R. Возможный вариант усовершенствования показан на рис.3. Благодаря введению германиевого диода или диода Шоттки можно в несколько раз уменьшить номинал резистора R, а значит, и рассеиваемую на нём мощность.

Составной транзистор (рис. 4) имеет повышенное выходное сопротивление и значительно уменьшенный эффект Миллера благодаря каскодному включению полевого и биполярного транзисторов.

За счёт полной развязки второго транзистора от входа и питанию стока первого транзистора напряжением, пропорциональным входному, составной транзистор, изображённый на рис.5, имеет ещё более высокие динамические характеристики.

Единственное условие реализации такого транзистора — более высокое напряжение отсечки второго транзистора. Входной транзистор можно заменить на биполярный.

Одна из особенностей транзисторного ключа при изменяющейся нагрузке — изменение времени выключения транзистора. Чем больше насыщение транзистора при минимальной нагрузке, тем больше время выключения. Избежать глубокого насыщения можно путём предотвращения прямого смещения перехода база-коллектор. Наиболее простая реализация этой идеи с помощью диода Шоттки представлена на рис.6. На рис.7 изображён более сложный вариант — схема Бейкера.
