Можно ли заменить суперконденсатор вместо аккумулятора

Применение суперконденсаторов

Системы аварийного освещения являются тем местом, где использование суперконденсаторов вместо аккумуляторов дает ощутимый выигрыш. В самом деле, именно для этого применения характерна неравномерность разрядки. Кроме этого, желательно, чтобы зарядка аварийного светильника происходила быстро, и чтобы используемый в нем резервный источник питания имел большую надежность. Источник резервного питания на основе суперконденсатора можно встроить непосредственно в светодиодную лампу T8. Такие лампы уже выпускаются рядом китайских фирм.

Грунтовый светодиодный светильник с питанием от солнечных батарей, накопление энергии в котором осуществляется в суперконденсаторе

Как уже отмечалось, развитие суперконденсаторов во многом связано с интересом к альтернативным источникам энергии. Но практическое применение пока ограничено светодиодными светильниками, получающими энергию от солнца.

Активно развивается такое направление как использование суперконденсаторов для запуска электрооборудования.

Суперконденсаторы способны дать большое количество энергии в короткий интервал времени. Запитывая электрооборудование в момент пуска от суперконденсатора, можно уменьшить пиковые нагрузки на электросеть и в конечном счете уменьшить запас на пусковые токи, добившись огромной экономии средств.

Соединив несколько суперконденсаторов в батарею, мы можем достичь емкости, сопоставимой с аккумуляторами, используемыми в электромобилях. Но весить эта батарея будет в несколько раз больше аккумулятора, что для транспортных средств неприемлемо. Решить проблему можно, используя суперконденсаторы на основе графена, но они пока существуют только в качестве опытных образцов. Тем не менее, перспективный вариант знаменитого «Ё-мобиля», работающий только от электричества, в качестве источника питания будет использовать суперконденсаторы нового поколения, разработка которых ведется российскими учеными.

Суперконденсаторы также дадут выигрыш при замене аккумуляторов в обычных машинах, работающих на бензине или дизельном топливе — их использование в таких транспортных средствах уже является реальностью.

Пока же самым удачным из реализованных проектов внедрения суперконденсаторов можно считать новые троллейбусы российского производства, вышедшие недавно на улицы Москвы. При прекращении подачи напряжения в контактную сеть или же при «слетании» токосъемников троллейбус может проехать на небольшой (порядка 15 км/ч) скорости несколько сотен метров в место, где он не будет мешать движению на дороге. Источником энергии при таких маневрах для него является батарея суперконденсаторов.

В общем, пока суперконденсаторы могут вытеснить аккумуляторы только в отдельных «нишах». Но технологии бурно развиваются, что позволяет ожидать, что уже в ближайшем будущем область применения суперконденсаторов значительно расширится.

Где используют суперконденсаторы

Видео: Тест суперконденсатора 116,6F 15V (6* 700F 2,5В), вместо стартерного аккумулятора в автомобиле

В автомобильных электронных системах их используют для запуска моторов, тем самым сокращая нагрузку на аккумулятор. Также они позволяют уменьшить массу, сократив монтажные схемы. Широкое применение они находят в гибридных авто, где генератором управляет ДВС, а электрический мотор (или моторы) приводят автомобиль в движение, т.е. суперконденсатор (энергетический кэш) используется в качестве источника тока при ускорении и начале движения, а во время торможения происходит его «подзарядка». Перспективно применение их не только в легковом, но и в городском транспорте, поскольку новый вид конденсаторов позволяет на 50% сократить потребление топлива и на 90% сократить выброс вредных газов в окружающее пространство.

Заменить полностью батарею суперконденсаторы пока не могу, но это только вопрос времени. Использовать суперконденсатор вместо аккумулятора – вовсе не фантастика. Если  ученые — нанотехнологи из университета QUT идут по правильному пути, то в скором будущее это станет реальностью. Выступать в качестве аккумуляторов смогут панели кузова, внутри которых стоят суперконденсаторы последнего поколения. Сотрудникам этого университета удалось объединить  в новом устройстве преимущества  батарей литий-ионных и суперконденсаторов. Состоит новый тонкий, легкий и мощный суперконденсатор из карбоновых электродов, находящегося между ними электролита. Новинку, как утверждают ученые, устанавливать можно в любом месте кузова.

Улучшить же благодаря большому крутящему моменту (пусковому) стартовые характеристики при низких температурах и расширить возможности системы питания, им под силу уже сейчас. Целесообразность их использования в системе питания объясняется тем, что время их зарядки/разрядки равно 5-60 секунд. Помимо этого использовать их можно системе распределительной некоторых приборов машины: соленоидов, систем регулировки дверных замков и положения оконных стекол.

Принцип действия и характеристики

Типы существующих расходомеров: преимущества и недостатки

Ионисторы, как и аккумуляторы с конденсаторами, имеют несколько рабочих параметров. Все изготавливаемые ионисторы, характеристики которых не сильно отличаются, классифицируются по нескольким параметрам:

  • емкость (измеряется в Фарадах);
  • максимально допустимый ток заряда (измеряется в Амперах);
  • номинальное напряжение (измеряется в Вольтах);
  • внутреннее сопротивление (измеряется в Омах).

Во время протекания электрохимической реакции небольшое количество электронов отделяется от электродов, которые получают положительный заряд. Отрицательно заряженные ионы в электролите притягиваются электродами, которые образуют электрический слой. Заряд в элементе накапливается и хранится на границе контакта углеродного электрода и электролита.

Маркировка и область применения

Специальной маркировки ионисторовые конденсаторы на схеме или на корпусе не имеют. Определить, что конкретный элемент является ионистором, можно косвенным образом: большой заряд, небольшие размеры и малое рабочее напряжение являются отличительными признаками ионисторов. Если на корпусе или на схеме будет обозначен элемент с емкостью 1 Фарада и номинальным напряжением, например, 5 вольт, то нет сомнений, что это ионистор. Электролитических конденсаторов с такими параметрами не существует.

Первый советский образец этого элемента был разработан и запущен в производство в 1978 году с маркировкой К58−1. В дальнейшие годы его конструкция улучшалась и появились ионисторы с маркировкой К58−15 и К58−16.

Отраслей техники и науки, где применяют ионисторы, не так уж и много. Чаще всего их применяют в цифровой технике в роли автономного или резервного источника питания. Он запитывает микросхемы памяти, электронных часов, CMOS-чипы и микроконтроллеры различных устройств при отключении внешнего источника электропитания. Определенное время сохраняются все текущие настройки (дата, время, сохраненные частоты радиостанций и т. п. ) при выключении или замене батареек.

Есть данные, что планировалось применение ионистора и при создании так называемой гаусс-пушки, работа которой основана на нестандартном для вооружения физическом принципе — электромагнетизме. Насколько оказались удачными и были ли они реализованы, является неизвестным для широкой публики. Такая информация составляет или коммерческую, или государственную тайну.

Рекомендации по зарядке

Разные производители для своих ионисторов с аналогичными параметрами прилагают практически одинаковую инструкцию по их зарядке: используется исключительно источник постоянного тока для зарядного устройства, величина тока и напряжение которого зависит от конкретного образца элемента. В зависимости от его внутреннего сопротивления и на основе формул Q=C*U и Q=I*t (где Q — заряд, C — емкость, U — напряжение, I — сила тока и t — время) вычисляется напряжение, сила тока и время, необходимые для полной зарядки конкретного ионистора.

Достоинства и недостатки

Положительных качеств у ионисторов достаточно, чтобы они приобрели определенную популярность. Но и негативных качеств немало, поэтому элементы и не приобрели широкого применения в быту, на производстве и транспорте. Из плюсов можно отметить:

  • меньший срок зарядки элемента по сравнению с аккумуляторами;
  • больше количество циклов зарядки и разрядки без значительной потери номинальных характеристик;
  • простое устройство зарядного устройства;
  • сравнительно малый вес и габариты;
  • диапазон рабочих температур от -40 градусов по Цельсию до +70 градусов по Цельсию.

Недостатков меньше, но они существенные:

  • относительно высокая цена;
  • малое номинальное напряжение (последовательное соединение нескольких элементов иногда помогает решить эту проблему);
  • энергетическая плотность меньше, чем у аккумуляторов (при параллельном соединении в некоторых случаях удается решить эту проблему);
  • выход из строя без возможности восстановления при превышении верхнего предела рабочей температуры.

Разработки и производство ионисторов в ОАО «НИИ Гириконд»

В ОАО «НИИ Гириконд» разрабатываются и выпускаются ионисторы двух типов:

  • ионисторы с твердым электролитом RbAg4I5 («гибридные» ионисторы с электрохимической реакцией на катоде Ag+ + ë ? Ag);
  • ионисторы с органическими электролитами («идеальные» ионисторы с высоким рабочим напряжением и большим количеством циклов в режиме «зарядка-разрядка»).

Ионисторы с твердым электролитом RbAg4I5

Ионисторы с твердым электролитом RbAg4I5 имеют ограниченное количество циклов в режиме «зарядка-разрядка» и низкое рабочее напряжение (0,4–0,6 В), так как количество циклов ограничивается особенностями протекания электрохимического процесса на катоде, а рабочее напряжение — потенциалом выделения йода (2I– – 2ë ? I2) на аноде (<0,67 В).

Количество циклов в режиме «зарядка-разрядка» (от 102 до 105) определяется, главным образом, величинами токов зарядки и разрядки, а рабочее напряжение рассчитывают в зависимости от максимальной рабочей температуры и требуемой величины наработки.

Для получения более высоких рабочих напряжений ионисторы подбирают по параметрам и соединяют последовательно в пакеты; пакеты помещают в общий корпус и изолируют от внешней среды.

Конкурентоспособность ионисторов с твердым электролитом RbAg4I5, несмотря на низкое рабочее напряжение и высокую цену, определяется совокупностью следующих параметров:

  • широкий интервал рабочих температур — от –60 до +125 °С (интервал может быть расширен до +200 °С);
  • высокая стойкость к воздействиям механических факторов — сборка ионисторов осуществляется при усилиях прессования порядка 1000 кг/см2, поэтому эти изделия могут выдерживать удары с ускорением до 105 g;
  • высокая стойкость к воздействиям специальных факторов (этот тип ионисторов сохраняет заряд в процессе и после воздействия специальных факторов);
  • сверхнизкие токи саморазряда — порядка 10–11 А при 20 °С; за 10 лет хранения ионисторы теряют 25–30% накопленного заряда.

Ионисторы с твердым электролитом используются преимущественно в качестве резервных источников тока, не требующих обслуживания или замены в течение всего срока службы изделия или устройства.

Параметры и характеристики ионисторов К58-1, К58-2 и К58-13, предназначенных для этой цели, приведены в таблицах 2 и 3.

Таблица 2. Параметры и характеристики ионисторов К58-1, К58-2 (разработка 1985 года)

Таблица 3. Параметры и характеристики ионисторов К58-13

В случаях, когда не требуется большое количество циклов в режиме «зарядка-разрядка», ионисторы на основе твердого электролита можно также использовать в исполнительных устройствах целевого назначения, заряжая и разряжая их относительно большими токами (например, ионистор К58-12 – 7,5 В – 0,1 Ф + 50% АЖЯР. 673623.001ТУ).

Конструкция и материалы ионисторов

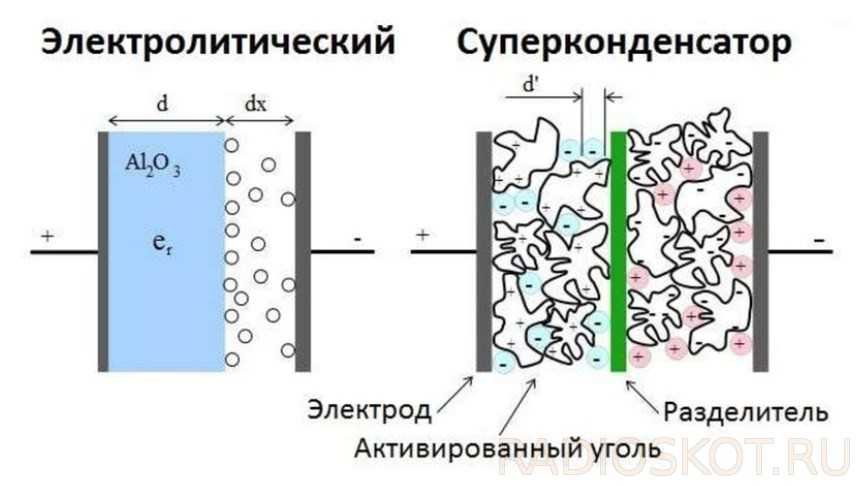

Рассмотрим подробнее, что такое ионистор. Конструкция EDLC аналогична конструкции электролитических конденсаторов в том, что они состоят из двух фольговых электродов, электролита, сепаратора и фольги. Сепаратор зажат между электродами, фольга свёртывается или складывается в форму, обычно цилиндрическую или прямоугольную. Эта сложенная форма помещается в герметично закрытый корпус, пропитанный электролитом. Электролит в конструкции EDLC, а также электродов, отличается от электролита, используемого в обычных электролитических конденсаторах.

Чтобы сохранить электрический заряд, EDLC использует пористые материалы в качестве разделителей для хранения ионов в порах на атомном уровне. Наиболее распространённым материалом в современных EDLC является активированный уголь. Тот факт, что углерод не является хорошим изолятором, приводит к ограничению максимального рабочего напряжения до 3 В.

Активированный уголь не является идеальным материалом: носители заряда сопоставимы по размеру с порами в материале, а некоторые из них не могут проникать в более мелкие поры, что приводит к утечкам и уменьшению ёмкости хранения.

Одним из наиболее интересных материалов, используемых в исследованиях EDLC, является графен. Это вещество, состоящее из чистого углерода, расположенного в плоском листе толщиной всего один атом. Он чрезвычайно пористый, действует как ионная «губка». Плотность энергии, достигаемая с помощью графена в EDLC, сравнима с плотностями энергии, полученными в батареях.

Однако, несмотря на то что прототипы EDLC графена были сделаны в качестве доказательства будущей концепции, они дорогостоящие и их трудно производить в промышленных объёмах и это обстоятельство существенно тормозит использование данной технологии. Несмотря на это, EDLC из графена является наиболее перспективным кандидатом в будущей технологии ионисторов.

Схема аккумулятора на ионисторе

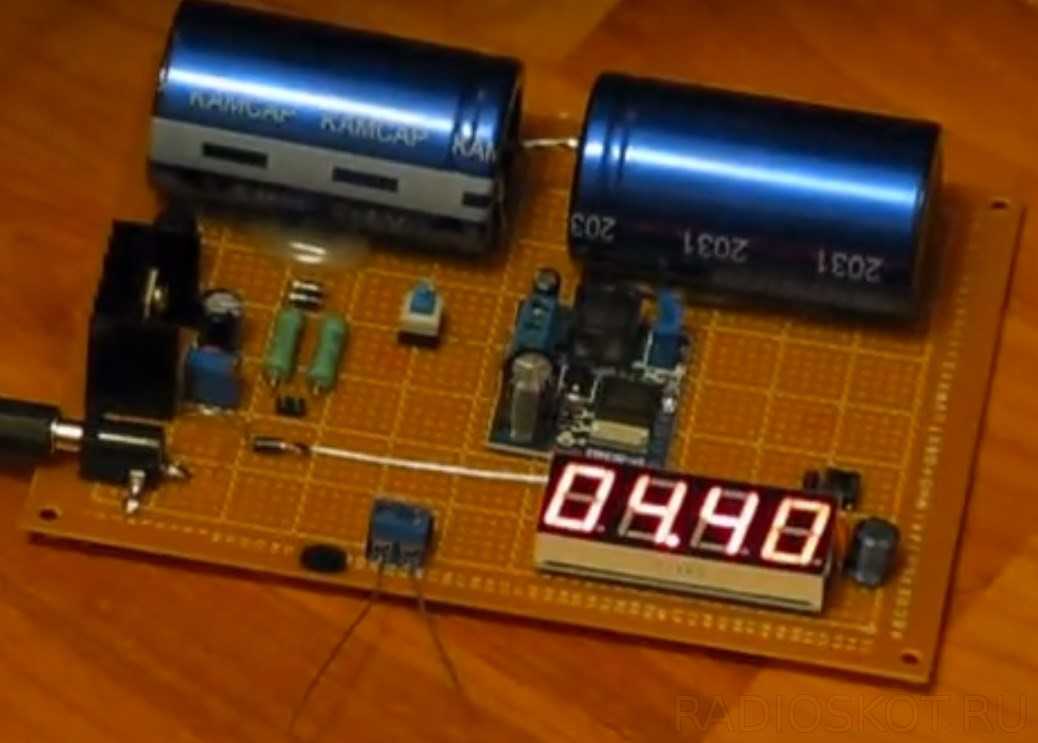

Схема основана на суперконденсаторах, емкость которых во много тысяч раз превышает обычные электролитические конденсаторы (1-3000 фарад), что делает их хорошими накопителями тока. В данном варианте использовались 2 конденсатора по 400 фарад, соединенных последовательно, что дает напряжение 5,4 В для питания преобразователя постоянного тока. Также схема оснащена зарядным модулем и цифровым вольтметром – индикатором напряжения на выходе.

Суперконденсаторы имеют множество преимуществ, они могут заряжаться и разряжаться даже миллион раз, они имеют чрезвычайно низкое эквивалентное последовательное сопротивление (ESR для суперконденсатора составляет в среднем 0,01 Ом, для батарей – от 0,02 до 0,2 Ома), что позволяет быстро заряжать и разряжать конденсатор. Заряженные конденсаторы не теряют накопленный заряд во время хранения, как в случае с батареями. Кроме того, они намного безопаснее для окружающей среды.

Схема зарядки суперконденсаторов в данном случае очень проста и построена на основе LM317. Резисторы ограничивают выходное напряжение до 1,25 В. В качестве ограничителя напряжения использовались резисторы 2,2 Ом / 5 Вт, чтобы избежать возможности перегорания LM317. Ограничитель тока можно отключить с помощью перемычки. Защитой от обратного напряжения с заряженных конденсаторов являются два параллельных диода 1N4001.

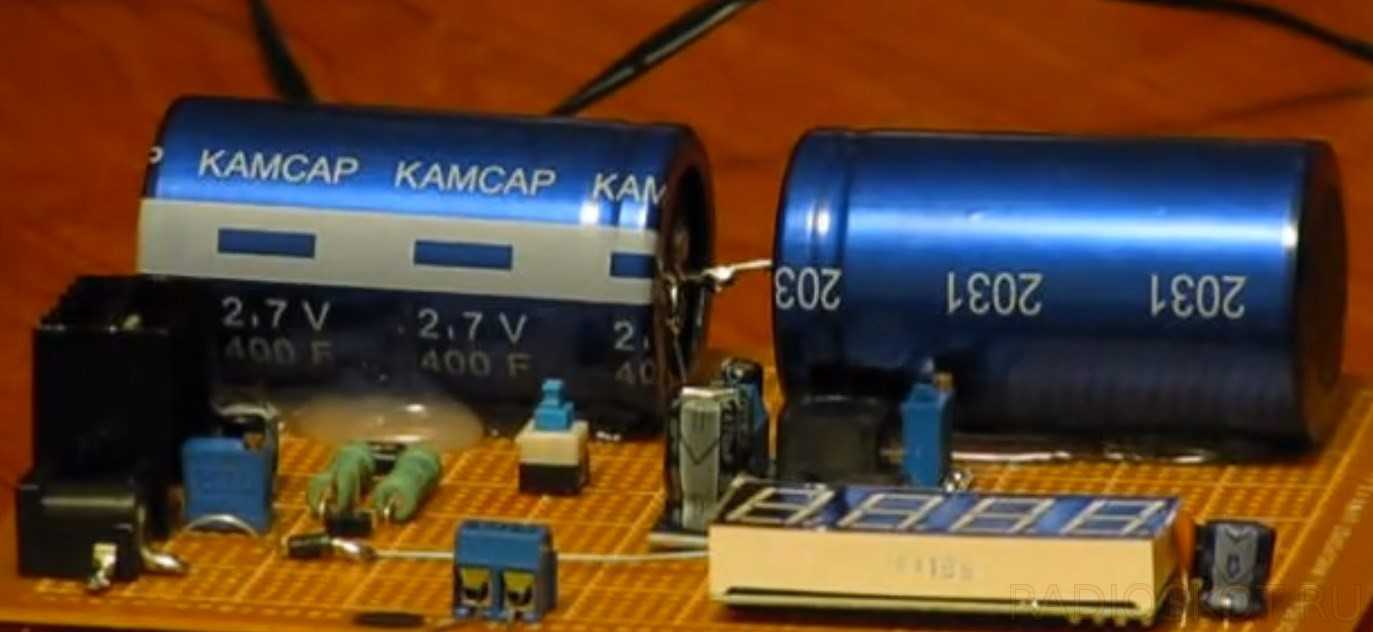

В батарее конденсаторов работают два элемента, каждый емкостью 400 фарад и напряжением 2,7 В, соединенных последовательно. Это обеспечивает максимальное напряжение 5,4 В и результирующую емкость 200 фарад. Для питания преобразователя постоянного тока требуется напряжение 3,4 В, поэтому данное решение является идеальным – даже если напряжение на конденсаторах упадет с 5,4 до 3,4 В – преобразователь будет работать без проблем. Для удобства использовалась кнопка, позволяющая переключать вольтметр между выходом источником питания преобразователя или проверка состояния заряда конденсаторов.

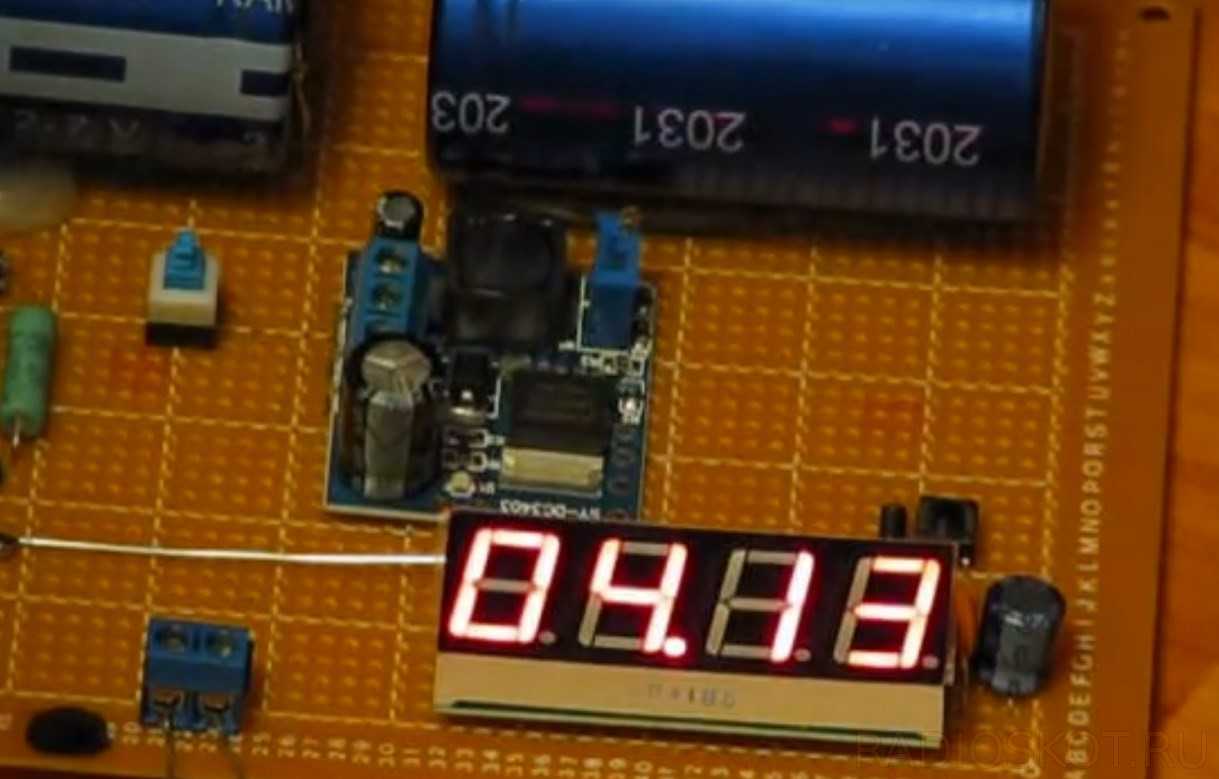

В качестве преобразователя постоянного тока служит готовое устройство с напряжением питания не менее 3,4 В и диапазоном выходных напряжений до 33 В. Используемый инвертор имеет очень маленький размер, позволяет выдавать максимальное значение тока до 3 А и непрерывный до 2 А. Используемый преобразователь имеет мощность 15 Вт и эффективность 90%.

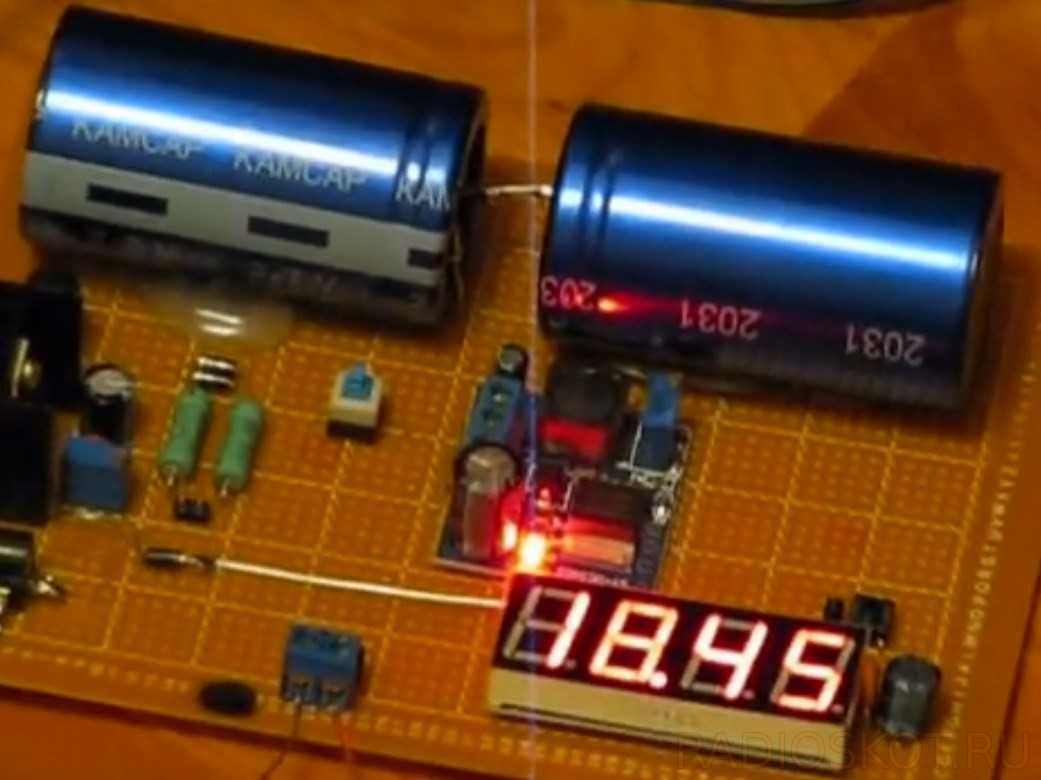

По желанию можно использовать модульный индикатор напряжения или просто стрелочный вольтметр. В этом решении установлен вольтметр 0-20 В с LED дисплеем. Далее принципиальная схема всей батареи.

Из определения емкости конденсатора следует, что 200F / 5,5 В разряжаются на 1 В (до 4,5 В), давая ток 1 А в течение 200 секунд. Таким образом, в этом конкретном случае инвертор будет работать в течение 7 минут, потребляя 1 А от конденсаторов.

Возможные улучшения и изменения, которые могут быть сделаны при повторении, включают создание сборок конденсаторов с большей емкостью и разработку более совершенной схемы управления зарядкой наряду с дополнительными функциями безопасности.

Сегодня эти конденсаторы можно купить всего за пару долларов за штуку. Кроме того это идеальное решение, например, в качестве буфера у солнечных элементах или ветротурбине, или в качестве источника энергии для сварочного аппарата.

Суперконденсаторы не являются чем-то новым (они используются в автомобильной аудиотехнике в течение уже долгого времени), но процесс производства электродов постоянно совершенствуется. Поскольку они сделаны из углеродного аэрогеля, этот материал чрезвычайно пористый и большая поверхность такого электрода равно большая емкость.

Что касается промышленного применения ионисторов, к примеру есть отвертка с таким источником питания. Можно работать несколько минут на один заряд. Это имеет большое преимущество перед всеми перезаряжаемыми батареями, так как время зарядки всего 50 секунд. Технология называется Flashcell.

Применение

Сфера применения ионисторов довольно обширна, но наиболее часто они используются как аварийный или резервный блок питания для таймера или микросхем памяти в различных устройствах, начиная от телефонов и заканчивая музыкальными центрами, телевизорами, видеокамерами и т.д.

Видео: эффективность в применении ионистора

Делались и довольно экзотические эксперименты по применению суперконденсаторов, в частности, на их основе пытались создать гаусс оружие (электромагнитную пушку).

Типичная схема включения суперконденсаторов, как источников питания, показана на рисунке.

Схема подключения резервного питания

Обозначение на схеме:

U – подключение к основному источнику питания;

D1 – диод, не допускающий утечки заряда ионистора, когда отсутствует основное питание;

R1 – резистор, служит для двух целей:

  • ограничение тока зарядки;
  • исключает перегрузку основного источника питания во время включения напряжения;

C – резервный источник питания на базе ионистора;

Rn – сопротивление нагрузки.

Заметим, что без резистора (обозначение на схеме — R1) можно обойтись, если характеристики источника питания допускают кратковременное повышение тока нагрузки до 250 мА.

Помимо приведенного примера использования в быту, ионисторы могут применяться, чтобы подключить светодиод в маломощном фонарике, при этом зарядка может производиться от энергии солнечной батареи.

Приведем еще один распространенный пример использования данного устройства для запуска двигателя автомобиля. Схема подобной реализации показана на рисунке.

Схема: пусковое устройство для двигателя автомобиля

Данная схема может быть реализована на любом легковом автомобиле, где напряжение бортовой сети 12V, обозначения на рисунке:

  • 1,2, 3 – клеммы подключения (1  к положительному контакту АКБ, 2 – к отрицательному, 3 соединяется с  замком зажигания);
  • Кс – замок зажигания;
  • B1 – АКБ автомобиля;
  • K1, K1.1 – контактор и его управляющий ключ;
  • С  — суперконденсатор;
  • Rc – резистор, ограничивающий ток зарядки ионистора С.

В схеме используется суперконденсатор (маркировка: 12ПП-15/0,002), у которого следующие характеристики:

  • максимальное номинальное напряжение – 15В;
  • емкость – 216Ф;
  • величина внутреннего сопротивления – 0,0015 Ом;
  • номинальный ток – 2кА.

Перечисленных выше характеристик будет достаточно для запуска двигателя мощностью до 150 л.с. Время зарядки ионистора — не более 5 секунд, после включения стартера в течение первых нескольких секунд основная токовая нагрузка будет идти на суперконденсатор, поскольку внутренне сопротивление у АКБ больше.

Подобное пусковое устройство, в котором используется ионистор, можно купить готовое, но сделать своими руками обойдется значительно дешевле.

Параметры отвертки на ионисторе

Зарядное устройство:

  • 220 В переменного тока.
  • Выходное напряжение 4,6 В постоянного тока
  • Потребляемая мощность 40 Вт, Ток 2,4 А
  • Время зарядки примерно 50 с.

Отвертка:

  • Напряжение 4,6 В
  • Ионисторы 2,3 В, 300F (2 шт.)
  • Крутящий момент 2,5 Нм
  • Обороты 250 мин-1
  • Вес 360 гр
  • Размеры 53 x 185 x 145 мм
  • Цена около 2000 рублей.

Отвертка с суперконденсаторами может быть интересной идеей для небольших работ которые делаем редко, например: вкручиваем крышку, вешаем картину, меняем батарейки в игрушках или приборах. Зарядка обычной отвертки, для того чтобы просто вкрутить 4 винта и отложить снова на месяц – не имеет смысла.

   Обсудить статью ИОНИСТОР ВМЕСТО АККУМУЛЯТОРА

Применение

Ионисторы часто встречаются в устройстве цифрового оборудования. Они играют роль запасного источника питания микроконтроллера, микросхемы и т.д. С помощью такого источника при выключенном основном питании аппаратура способна сохранять настройки и обеспечивать питание встроенных часов. Например, в некоторых аудиоплеерах применяется миниатюрный ионистор.

В момент замены батареек или аккумуляторов в плеере могут сбиться настройки частоты радиостанции, часов. Благодаря встроенному ионистору этого не происходит. Он питает электронную схему.

Его емкость значительно меньше аккумулятора, но его хватает на несколько суток, чтобы сохранить работу часов и настроек. Также ультраконденсаторы используются для работы таймеров телевизора, микроволновой печи, сложного медицинского оборудования.

Были случаи опытного использования ионисторов, например, для проектирования электромагнитной пушки, которую называют Гаусс оружием. В быту ионисторы используются в схемах маломощных светодиодных фонариков. Его зарядка может выполняться от солнечных элементов.

Перспективы использования

Ионисторы с каждым годом становятся все совершенней

Важным параметром, которому ученые уделяют особое внимание – является увеличение удельной емкости. Через какое – то время планируется подобными приборами заменить аккумуляторы

Такие элементы позволяют заменить батареи в различных технических сферах. Специалисты возлагают большие надежды на разработку графеновых устройств. Применение инновационного материала поможет уже в ближайшее время создать изделия с высокими показателями запасаемой удельной энергии.

Будет интересно Конденсатор — простыми словами о сложном

Ионистор нового образца в несколько раз превосходит альтернативные варианты. Данные элементы имеют в своей основе пористую структуру. Применяется графен, на котором распределяются частицы рутения. Преимуществом графеновой пены является способность удержания частиц оксидов переходных металлов. Подобные суперконденсаторы работают на водном электролите, что позволяет обеспечить безопасность эксплуатации.

В перспективе новинки будут применяться в сфере изготовления персонального электрического транспорта. Приборы на основе графеновой пены могут перезаряжаться до 8000 раз без ухудшения качественных характеристик. В сфере автомобильного строения проводятся разработки альтернативных разновидностей топлива и устройств накопления энергии высокой эффективности. Подобные приборы могут применяться для грузового транспорта, электрических автомобилей и поездов.


Батарея из суперконденсаторов

В автомобилестроении суперконденсаторные батареи находят следующие применения:

  1. Пусковое устройство подсоединяется параллельно стартерным батареям. Применяется для повышения эксплуатационного срока и улучшения пусковых характеристик двигателя.
  2. Для стабильного питания акустических систем большой мощности в автомобиле.
  3. Буферные батареи подходят для применения в гибридном транспорте. Они характеризуются небольшой емкостью и значительной выходной мощностью.
  4. Тяговые батареи актуальны при использовании в качестве основного источника питания.

Суперконденсаторы обладают множеством преимуществ по сравнению с аккумуляторами в автомобильной промышленности. Они превосходно выдерживают перепады напряжения. Приборы характеризуются легкостью, поэтому можно устанавливать большое их количество. Для сферы микроэлектроники разрабатываются новые технологии по производству компактных суперконденсаторов.

При производстве электродов применяются специальные методы осаждения на тонкую подложку из диоксида кремния специальной углеродистой пленки. Использование суперконденсаторов позволяет внедрить в жизнь экологические технологии экономии энергии. В перспективе предусмотрено расширение сфер применения таких приспособлений для отраслей автотранспорта, мобильной техники и средств связи.

Виды суперэлектролитов

Все известные образцы электролитических изделий этого класса подразделяются на следующие виды:

  • Двухслойные конденсаторные структуры (ДСК);
  • Гибридные электролитические элементы;
  • Псевдоконденсаторы.

Рассмотрим каждый из них чуть подробнее.

Двухслойные структуры имеют в своём составе два пористых электрода с проводящим углеродным покрытием, разделенных особым составом (электролитным сепаратором). Процесс аккумулирования энергии в этих образованиях осуществляется за счет разделения противоположных по знаку зарядов, сопровождающегося образованием на электродах значительных по амплитуде потенциалов.

На величину электрического заряда таких структур существенное влияние оказывает емкость двойного накопительного слоя, выполняющего функцию своеобразного поверхностного конденсатора. Между собой эти две накопительные системы соединяются в последовательную цепочку посредством объединяющего их электролита.

Дополнительная информация. В данном случае он играет роль проводника с ионным типом проводимости.

Гибридные электролиты можно отнести к категории переходных структур, занимающих промежуточное положение между аккумулятором и конденсатором. Выбор такого названия для этих изделий обусловлен тем, что электроды в них изготавливаются из материалов разного типа, вследствие чего характер накопления зарядов несколько различен.

Гибридный конденсатор

Обычно функцию катода в них выполняет материал, обладающий так называемой «псевдо ёмкостью», а процесс аккумулирования заряда происходит вследствие протекания окислительно-восстановительных реакций. Такая «архитектура» электролитов этой группы позволяет увеличить суммарную емкость конденсатора, а также расширить диапазон допустимых напряжений.

В этих изделиях чаще всего применяются сложные сочетания материала электродов, представляющих собой комбинацию из особого типа проводящих полимеров (или смешанных оксидов). Ведутся исследования по другим перспективным материалам (композитам, в частности), получаемым методом осаждения оксидов металлов на углеродные основания или полимеры.

Псевдоконденсаторы по своим техническим показателям гораздо ближе к перезаряжаемым аккумуляторным батареям, имеющим два твёрдотельных электрода. В основе их действия лежит сочетание следующих двух механизмов:

  • Процессы заряда и разряда (аналогичные реакциям, происходящим в обычных аккумуляторах);
  • Взаимодействия электростатического характера, присущие структурам с двойным электрическим слоем.

Приставка «псевдо» означает, что емкость этих элементов определяется не столько характером электростатических процессов, сколько зависимостью от реакций, связанных с переносом электролитических зарядов.

Направления развития суперконденсаторов

Новые перспективные разработки ионисторов:

  • Суперконденсаторы graphene Skeleton Technology станут ключевыми игроками EDLC. В новых испытаниях на транспортном флоте в Великобритании их используют для превращения дизельных машин в гибриды за счёт мощности от рекуперативного торможения. Система гибридных машин разработана Adgero и Skeleton Technologies под названием UltraBoost. Во время торможения устройство становится генератором, восстанавливая кинетическую энергию, которая, в противном случае была бы потеряна в виде тела. В основе этой технологии лежит банк из пяти мощных суперконденсаторов на основе графена, известных как SkelMod.
  • Zap & Go, стартап в Великобритании, запускает новый тип зарядного устройства специально для деловых путешественников. Он использует суперконденсаторы графена для зарядки телефонов в течение пяти минут.
  • Компания Eaton предлагает решения для суперконденсаторов размером с монету, больших ячеек, небольших цилиндрических ячеек и модулей. Например, его модуль Supercapacitor XLR 48V обеспечивает хранение энергии для мощных систем с частотным зарядом/разгрузкой в гибридных или электрических транспортных средствах, общественном транспорте, погрузочно-разгрузочной технике, тяжёлом оборудовании и морских системах. Модули XLR состоят из 18 отдельных суперконденсаторов Eaton XL60, предназначенных для обеспечения 48, 6 В и 166 F с сопротивлением 5 мА для включения в системы, требующие до 750 В.

  • Суперконденсаторы Maxwell Technologies используются для хранения энергии с восстановительным торможением в системе метро Пекина. Китайская железная дорога Rolling Stock Corp. (CRRC — SRI) использует модули Maxwell 48 — V в двух наборах энергосберегающих устройств регенеративного торможения для линии No 8 системы, городской железнодорожной сети, которая проходит с севера на юг через столицу Китая. Модули Maxwell с 48 В обеспечивают длительный срок службы до 10 лет и быструю зарядку/разрядку. Vishay предлагает 220 EDLC ENYCAP с номинальным напряжением 2,7 В. Он может использоваться в нескольких приложениях, включая резервное питание, поддержку импульсной мощности, устройства хранения энергии для сбора энергии, источники питания микро UPS и восстановление энергии.
  • Линейная технология предлагает LTC3350, резервный контроллер мощности, который может заряжать и контролировать серийный блок до четырёх суперконденсаторов. LTC3350 предназначенный для автомобильных и других транспортных приложений, предлагает следующие функции: Резервное копирование питания путём зарядки банка до четырёх суперконденсаторов в случае сбоя питания. Может работать с входным напряжением от 4,5 до 35 В и более 10 А заряда резервного тока.
  • Балансировка и защита от перенапряжения для серии суперконденсаторов.
  • Контроль напряжения, тока и температуры в системе.
  • Внутренние балансиры напряжения конденсатора, которые устраняют необходимость в балансных резисторах.

Разработчики ионисторов стараются постоянно их модернизировать и повышать удельную емкость. Очевидно, что в будущем аккумуляторы полностью заменят суперконденсаторы. Результаты исследований калифорнийских ученых показали, что новый тип ионистров уже сегодня превосходит по функциональности свои аналоги в несколько раз.
