Зарядное для аккумулятора своими руками

Сборка и настройка зарядного устройства для аккумуляторов LiFePO4

Полная схема зарядного устройства – кликните на ссылку и схема откроется в новой вкладке браузера.

Блок питания зарядного устройства

Для блока питания я использовал трансформатор ТП-20-14, у него две вторичные обмотки по 9 вольт и 0.7 A. К одной вторичной обмотке подключил диодный мост с конденсаторами и стал отматывать обмотку по несколько витков с последующим контролем напряжения на выходе блока питания. Отматывал, пока напряжение на выходе блока питания не достигло 8.5 вольт.

Аналогично поступил со второй обмоткой, затем соединил обмотки параллельно (соблюдая правильную фазировку). Получился нестабилизированный блок питания с нужным мне током (1.4 A). При манипуляциях с трансформатором обязательно подключайте его к сети 220 v через предохранитель, иначе “дым пойдет”.

Должен заметить, что трансформатор ТП-20-14 ощутимо нагревается во время заряда, поэтому рекомендую применить трансформатор мощнее. Блок питания можно использовать другой, в том числе импульсный.

Сборка и настройка стабилизатора напряжения и схемы ограничения тока

Рассмотрим порядок изготовления одного канала зарядного устройства. Сначала собирается стабилизатор напряжения, на рисунке ниже он обведен красной линией. Транзистор КТ972 нужно установить на радиатор.

К коллектору Т1 (КТ972) подключается плюс блока питания, минус подключается к аноду TL431. Регулировкой подстроечного резистора R2 на эмиттере Т1 устанавливается напряжение 3.6 вольта.

Затем устанавливаются детали схемы ограничения тока, всего три детальки: транзистор КТ315, резистор R3 (180 Om), резистор R4 (2 Om). Шунт R4 лучше поставить помощнее, чтобы не грелся, 1 Вт будет достаточно. Плюс блока питания остается подключенным к коллектору Т1 (КТ972), а минус от анода TL431 нужно отключить и подключить к эмиттеру Т2 (КТ315). Схема ограничения тока заряда на рисунке ниже обведена красной линией.

Схема ограничения тока заряда должна ограничивать ток на уровне 300 – 350 mA, чтобы проверить это, кратковременно подключите к выходу стабилизатора (вместо аккумулятора) мощный резистор сопротивлением от 5 до 6 Om и, последовательно этому резистору, амперметр. Если амперметр показывает ток 300 – 350 mA, то ограничение тока присутствует.

Настройка схемы индикации заряда

Соберите схему индикации заряда. Для настройки понадобятся два резистора любой мощности и сопротивлением 100 Om и 240 Om. С помощью подстроечного резистора R11 нужно добиться, чтобы при подключении вместо аккумулятора резистора 240 Om светился зеленый светодиод, а при подключении вместо аккумулятора резистора 100 Om светился красный светодиод. Более точную настройку нужно производить при заряде реальных аккумуляторов.

Таким же образом собираются и настраиваются остальные каналы зарядного устройства. В начале заряда аккумулятора ток будет максимальным, а напряжение составит примерно два вольта (в зависимости от степени разряженности аккумулятора). Затем, на протяжении периода заряда, ток будет уменьшаться, а напряжение расти. Когда напряжение достигнет 3.6 вольта, а ток будет составлять несколько миллиампер, должен погаснуть красный светодиод, а зеленый загореться, это значит, что аккумулятор заряжен.

Ссылки на AliExpress:

Виды зарядных устройств

Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Зарядка аккумулятора шуруповёрта происходит двумя способами: встроенным или внешним зарядным прибором. Встроенное ЗУ позволяет заряжать батарею, не извлекая её из шуруповёрта. Схема восстановления ёмкости расположена непосредственно вместе с аккумулятором. В то время как выносное подразумевает их извлечение и установку в отдельное приспособление для заряда. Различают ЗУ по типу восстанавливаемых батарей. Применяемые аккумуляторы бывают:

• никель-кадмиевые (NiCd);
• никель-металл-гидридные (NiMH);
• литий-ионные (LiIon).

Конечная стоимость шуруповёрта не в последнюю очередь зависит от типа используемых батарей и возможностей зарядного устройства. ЗУ выпускаются на 12 вольт, 14,4 вольта и 18 вольт. Кроме этого, ЗУ разделяются по возможностям и могут иметь:

• индикацию;
• быструю зарядку;
• разный тип защиты.

Наиболее используемые ЗУ используют в работе медленный заряд, обусловленный малым током. Они не содержат в своей конструкции индикацию работы и не отключаются автоматически. Это более справедливо к встроенным приборам восстановления ёмкости. ЗУ, построенные на импульсных схемах, обеспечивают возможность ускоренного заряда. Они автоматически отключаются по достижению требуемой величины напряжения или в случае возникновения аварийной ситуации.

Типы применяемых батарей

Никель-кадмиевые аккумуляторы не испытывают проблем при заряде в ускоренном режиме. Такие батарейки обладают высокой нагрузочной способностью, невысокой ценой и спокойно переносят работы при минусовой температуре. К недостаткам относят: эффект памяти, токсичность, большую скорость саморазряда. Поэтому перед тем, как заряжать такого типа аккумулятор, его необходимо полностью разрядить. Батарея имеет высокую степень саморазряда и быстро разряжается, даже если её не используют. В настоящее время практически не выпускаются из-за своей токсичности. Из всех типов обладают наименьшей ёмкостью.

Никель-металл-гидридные по всем параметрам превосходят NiCd. У них меньше величина саморазряда, меньше выражен эффект памяти. При одинаковых размерах они имеют большую ёмкость. В их составе нет токсичного материала, кадмия. В ценовой категории этот тип занимает среднее положение, поэтому наиболее распространённый тип ёмкостных элементов в шуруповёрте именно он.

Кроме этого, основной характеристикой аккумуляторных батарей, является их ёмкость. Чем выше этот показатель — тем дольше работает шуруповёрт. Единица измерения ёмкости — миллиампер в час (мА/ч). Конструкция батареи заключается в последовательном соединении элементов питания и помещение их в общий корпус. Для Li-Ion напряжение на одном элементе составляет 3,3 вольта, для NiCd и NiMH — 1,2 вольта.

Схема подключения литиевых аккумуляторов

Установка литиевой батареи решает разные задачи. В случаях, когда нужно иметь токовую нагрузку, измеряемую десятками ампер используют высокотоковые элементы. Это касается ручного инструмента, тяговых батарей для транспортировки. Средние нагрузки лежат на ноутбуках, фотоаппаратах, фонарях.

Рассмотрим высокотоковые аккумуляторы на основе литий-ионных банок с номинальным напряжением 3,7 В. Они могут иметь разные размеры, емкость, но напряжение будет только 3,7. Изготовлены элементы:

• катод из алюминиевой фольги, на которую нанесен мелкодисперсный графит;
• анод из медной подложки, на которую нанесен LiCoO2:
• сепаратор, ячеистый состав пропитан неводным раствором соли Li.

Именно такие комплектующие используют в цилиндрических элементах, аккумулятор называют литий-ионным. Чаще всего схема питания шуруповертов, ноутбуков, фонарей, биноклей изготовлены с применением литиевых аккумуляторов форм-фактора 18650. Элемент имеет в длину 65 мм, диаметр 18 мм. Напряжение рабочее 3,0-4,2 В. Относится в высокотоковым, то есть может отдавать ток силой до 10 С.

Для питания инструмента большей мощности необходимо соединять последовательно несколько банок, по расчету. При этом емкость измеряется по самому слабому элементу.

Для повышения емкости нужно использовать параллельное соединение. Банки, соединенные одинаковыми полюсами суммируют емкость. Если нужно поднять емкость и напряжение, используют комбинирование. Соединяют группы банок параллельно. Потом каждый комплект соединяют последовательно.

Для шуруповертов с рабочим напряжением 12,14,18 В используется последовательная схема литиевого аккумулятора. Зная, что отдельные элементы не должны перезаряжаться выше 4,20 В, разряжаться ниже 2,5 В, требуется обеспечить равномерное напряжение во всех банках и защиту от опасного для них напряжения. Батарея может быть собрана из защищенных аккумуляторов. Тогда на них есть маркировка «protected» («защищенные»). В корпусе имеется плата, отключающая элемент при достижении критичных параметров.

Защищенный цилиндр на 2 мм длиннее стандартного, незащищенного и немного толще, за счет дополнительной обертки. Если используются незащищенные литиевые аккумуляторы, в схему заряда литиевых  аккумуляторов устанавливается плата защиты MBS, рассчитанная на максимальную токовую нагрузку, количество банок. Часто там же встроен балансир.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

• Uвх – наибольшее напряжение на входе;
• Uбат – напряжение на аккумулятор;
• Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Порядок сборки зарядного устройства для автомобильного аккумулятора

По рассмотреть, как сделать зарядное устройство для авто. Для новичка вполне подойдет эта схема. Она была рассмотрена ранее. Как ее усовершенствовать – написано выше.

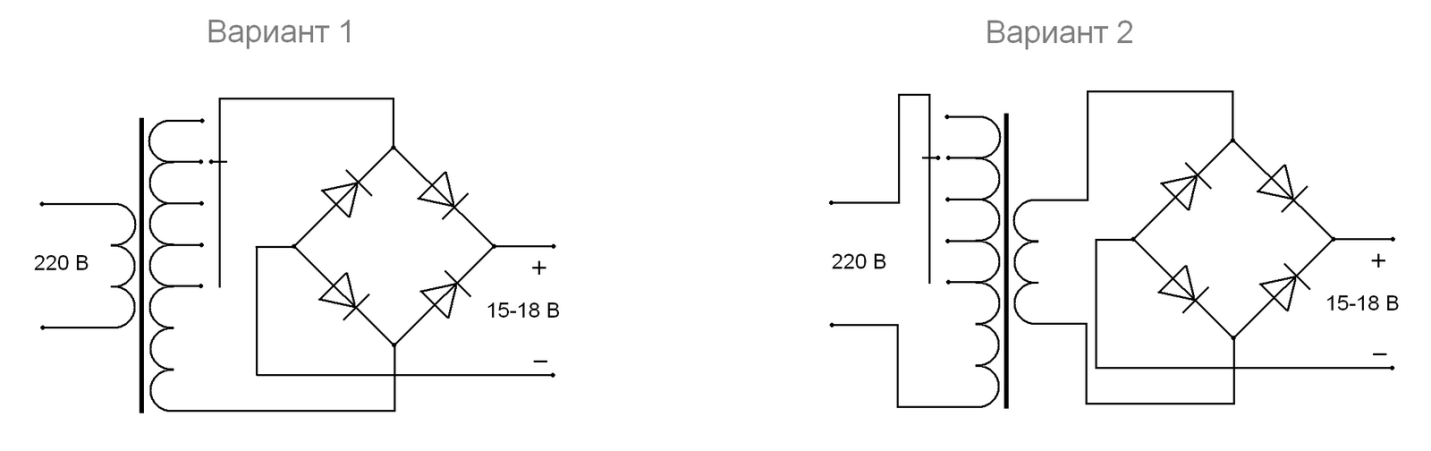

Для начала понадобится раздобыть трансформатор. В радиоаппаратуре и старых магнитофонах можно найти неплохой ТС-180-2. Он состоит из 4 обмоток. Нужно соединить на первичке выводы 1 и 1, а на вторичке 9 номера. То есть, если соединить 4 обмотки в 2 последовательно, получится двухобмоточный трансформатор с напряжением в 13,6 вольт, что и требуется для нормальной работы ЗУ. К выводам № 2 нужно припаять сетевой шнур.

Как подключить зарядное устройство к аккумулятору автомобиля? Просто нужно диодный мост соединить проводами с 10 выводами. В разрыв стоит поставить амперметр с ограничением 15 ампер.

В цепь амперметра подпаивается регулятор напряжения. Между выводами с трансформатора нужно поставить вольтметр.

Чтобы защитить автоматическое зарядного устройства для автомобильных аккумуляторов, нужно поставить предохранители. Один со стороны АКБ (10 А), второй на входе в трансформатор (0,5А).

Не стоит сразу ставить высокий ток. Для перестраховки на зарядном устройстве нужно ставить невысокий ток (от 1А), а затем постепенно повышать до 9-10А. Когда АКБ будет заряжен, амперметр будет показывать около 1 ампера. Это значит, что зарядное устройство можно отключать.

О деталях зарядного устройства

Силовой трансформатор Т1 применен типа ТН61-220, вторичные обмотки которого соединены последовательно, как показано на схеме. Так как КПД зарядного устройства не менее 0,8 и ток заряда обычно не превышает 6 А, то подойдет любой трансформатор мощностью 150 ватт. Вторичная обмотка трансформатора должна обеспечить напряжение 18-20 В при токе нагрузки до 8 А. Если нет готового трансформатора, то можно взять любой подходящий по мощности и перемотать вторичную обмотку. Рассчитать число витков вторичной обмотки трансформатора можно с помощью специального калькулятора.

Конденсаторы С4-С9 типа МБГЧ на напряжение не менее 350 В. Можно использовать конденсаторы любого типа, рассчитанные на работу в цепях переменного тока.

Диоды VD2-VD5 подойдут любого типа, рассчитанные на ток 10 А. VD7, VD11 — любые импульсные кремневые. VD6, VD8, VD10, VD5, VD12 и VD13 любые, выдерживающие ток 1 А. Светодиод VD1 – любой, VD9 я применил типа КИПД29. Отличительная особенность этого светодиода, что он меняет цвет свечения при смене полярности подключения. Для его переключения использованы контакты К1.2 реле Р1. Когда идет зарядка основным током светодиод светит желтым светом, а при переключении в режим подзарядки аккумулятора – зеленым. Вместо бинарного светодиода можно установить любых два одноцветных, подключив их по ниже приведенной схеме.

В качестве операционного усилителя выбран КР1005УД1, аналог зарубежного AN6551. Такие усилители применяли в блоке звука и видео в видеомагнитофоне ВМ-12. Усилитель хорош тем, что не требует двухполярного питания, цепей коррекции и сохраняет работоспособность при питающем напряжении от 5 до 12 В. Заменить его можно практически любым аналогичным. Хорошо подойдут для замены микросхемы, например, LM358, LM258, LM158, но нумерация выводов у них другая, и потребуется внести изменения в рисунок печатной платы.

Реле Р1 и Р2 любые на напряжение 9-12 В и контактами, рассчитанными на коммутируемый ток 1 А. Р3 на напряжение 9-12 В и ток коммутации 10 А, например РП-21-003. Если в реле несколько контактных групп, то их желательно запаять параллельно.

Переключатель S1 любого типа, рассчитанный на работу при напряжении 250 В и имеющий достаточное количество коммутирующих контактов. Если не нужен шаг регулирования тока в 1 А, то можно поставить несколько тумблеров и устанавливать ток заряда, допустим, 5 А и 8 А. Если заряжать только автомобильные аккумуляторы, то такое решение вполне оправдано. Переключатель S2 служит для отключения системы контроля уровня зарядки. В случае заряда аккумулятора большим током, возможно срабатывание системы раньше, чем аккумулятор зарядится полностью. В таком случае можно систему отключить и продолжить зарядку в ручном режиме.

Электромагнитная головка для измерителя тока и напряжения подойдет любая, с током полного отклонения 100 мкА, например типа М24. Если нет необходимости измерять напряжение, а только ток, то можно установить готовый амперметр, рассчитанный на максимальный постоянный ток измерения 10 А, а напряжение контролировать внешним стрелочным тестером или мультиметром, подключив их к контактам аккумулятора.

Режим Разряд

Если при старте программы напряжение на АБ ниже Umax, включается дозаряд АБ с током Is. После достижения напряжения Umax начинается разряд АБ с током Ii. Ведется подсчет емкости АБ.

Когда напряжение на АБ достигнет Umin разряд прекращается, на индикатор выводится индикация разряд выкл и емкость на АБ-???.?AH Vm 11.0 – минимальное напряжение на АБ.

Если истекло время дозаряда или разряда (для дозаряда и заряда устанавливается время H) – остановка программы, индикация ERROR.

Если ток заряда или разряда превысил установленные на 0.2 – остановка программы, индикация ERROR в верхней строке. В нижней строке ток, при котором произошло отключение.

2 схемы советского ЗУ

Советское ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Защита от переполюсовки

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Подпишись на RSS!

• • Тиристорное зарядное устройство со стабилизацией тока
    17 февраля 2022
  • Блок измерений для зарядного устройства на PIC16F628
    3 февраля 2022
  • Блок питания с защитой по току
    17 января 2022
  • Цифровой амперметр и вольтметр для блока питания на INA226
    12 января 2022
  • Индикатор вертикальный 2×3 на TM1637
    10 января 2022
  • Микрофон для компьютера
    24 декабря 2021
  • Амперметр 50 Ампер контрольный
    23 декабря 2021
  • Аналоговое управление микроконтроллером
    19 декабря 2021
  • Автомат освещения для брудера
    17 декабря 2021
  • Стабилизированный блок питания 1,5 вольта
    8 ноября 2021
  • Активный фильтр в сети автомобиля
    6 ноября 2021

• • Зарядное устройство для автомобильных аккумуляторов — 248 860 просмотров
  • Стабилизатор тока на LM317 — 180 430 просмотров
  • Стабилизатор напряжения на КР142ЕН12А — 131 008 просмотров
  • Карта сайта — 111 388 просмотров
  • Реверсирование электродвигателей — 107 717 просмотров
  • Зарядное для аккумуляторов шуруповерта — 104 307 просмотров
  • Самодельный сварочный аппарат — 91 760 просмотров
  • Зарядное для шуруповерта — 91 322 просмотров
  • Регулируемый стабилизатор тока — 89 629 просмотров
  • Схема транзистора КТ827 — 89 537 просмотров

• • DC-DC (5)
  • Автомат откачки воды из дренажного колодца (5)
  • Автоматика (36)
  • Автомобиль (3)
  • Антенны (2)
  • Ассемблер для PIC16 (3)
  • Блоки питания (32)
  • Бурение скважин (6)
  • Быт (11)
  • Генераторы (1)
  • Генераторы сигналов (8)
  • Датчики (4)
  • Двигатели (7)
  • Для сада-огорода (11)
  • Зарядные (19)
  • Защита радиоаппаратуры (12)
  • Зимний водопровод для бани (2)
  • Измерения (44)
  • Импульсные блоки питания (2)
  • Индикаторы (8)
  • Индикация (10)
  • Как говаривал мой дед … (1)
  • Коммутаторы (6)
  • Логические схемы (1)
  • Обратная связь (1)
  • Освещение (3)
  • Программирование для начинающих (21)
  • Программы (1)
  • Работы посетителей (7)
  • Радиопередатчики (2)
  • Радиостанции (1)
  • Регуляторы (5)
  • Ремонт (1)
  • Самоделки (12)
  • Самодельная мобильная пилорама (3)
  • Самодельный водопровод (7)
  • Самостоятельные расчеты (36)
  • Сварка (1)
  • Сигнализаторы (5)
  • Справочник (13)
  • Стабилизаторы (16)
  • Строительство (2)
  • Таймеры (4)
  • Термометры, термостаты (27)
  • Технологии (21)
  • УНЧ (3)
  • Формирователи сигналов (1)
  • Электричество (4)
  • Это пригодится (14)

• Архивы
  Выберите месяц Февраль 2022  (2) Январь 2022  (3) Декабрь 2021  (4) Ноябрь 2021  (2) Октябрь 2021  (6) Апрель 2021  (1) Март 2021  (3) Февраль 2021  (2) Январь 2021  (1) Декабрь 2020  (1) Ноябрь 2020  (1) Октябрь 2020  (1) Сентябрь 2020  (2) Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (2) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Как узнать состояние батареи?

Необходимость зарядки автомобильного аккумулятора зависит от уровня заряда. И метод проверки, который обычно называют «скручивание / не скручивание», — не самый удачный метод. Если аккумулятор «не крутится», например, перед троганием с места вы вообще не сможете завести машину, состояние «не крутится» критично и может иметь крайне негативные последствия для самого аккумулятора.

Самый эффективный и безопасный метод — измерить напряжение простейшим тестером. Итак, при температуре воздуха около 20 градусов зависимость степени заряда от напряжения на выводах отключенного от нагрузки аккумулятора выглядит следующим образом:

• 12.6-12.7 — аккумулятор полностью заряжен;
• 12.3-12.4 — уровень заряда около 75%;
• 12,0-12,1 — около 50%;
• 11,8-11,9 — 25%;
• 11.6-11.7 — аккумулятор разряжен;
• если показатель ниже отметки 11,6 В — значит глубокий разряд.

Все вышеперечисленные показатели измеряются в вольтах.

Манометр на 10,6 вольт имеет решающее значение, и если уровень упадет дальше, батарея, особенно если она обслуживалась в течение длительного времени, просто выйдет из строя.

Описание зарядного устройства

1. Измерение напряжения аккумулятора.
2. Измерение тока заряда и разряда. Ток измеряется датчиком тока на ОУ.
3. Стабилизация зарядного тока на выбранном уровне. Алгоритм регулятора – пошаговый, управление током – ШИМ (Установка тока ведется из основного окна прибора.). 3.1 Выбор режима заряда – постоянным током или пульсирующем (десульфатация).
4. Отключение заряда если напряжение достигло заданного уровня выбранном в меню.
5. Стабилизация тока разряда на выбранном уровне в режиме разряда. Алгоритм регулятора – пошаговый, управление током – ШИМ.
6. Подсчет Ампер*часов при разряде АБ. Разряд производится только после полной зарядки АБ. (При выборе режима разряд, если АБ не дозаряжен, автоматически производится дозаряд, а затем уже разряд с подсчетом Ампер*часов.)
7. Включение подсветки дисплея (LIGHT). Выбор в меню. Параметр Подсветка вкл – подсветка включена всегда. В режиме авто выкл – подсветка включается при подаче питания на 30 сек и при нажатии на кнопки. Через 30 сек от последнего нажатия на кнопки подсветка отключается.
8. При любой остановке программы подается прерывистый сигнал (0,5 Гц) на вывод 4 МК. Отключается сигнал нажатием кнопки старт.
9. Программа отслеживает правильность установки напряжений. Минимальное напряжение (Umin) не может быть установлено выше либо равным максимальному (Umax). И наоборот.
10. В режиме старт нажатие на кнопку PLUS или MINUS выводит на индикатор текущую информацию о состоянии процесса. В верхней строке ток и напряжение. В нижней строке оставшееся время (подробно) и выходная мощность в процентах.
