Полевые транзисторы

Так же очень распространенные на сегодняшний день компоненты. Их применяют даже чаще, чем биполярные. К примеру, инверторы теперь в основном только с полевыми, то есть биполярные приборы они уже стеснили. И если у вас возникает вопрос, можно ли заменить полевой транзистор биполярным, то ответ будет положительным. Однако в полевом плюсов намного больше, чем в биполярном.

Полевые усилители поглощают энергии намного меньше, чем биполярные, так как полевые управление фокусируют на напряжении и электрическим полем заряда, в то время когда биполярные же держатся на токе базы. Поэтому их предпочитают больше. Полевые транзисторы даже переключаются в разы быстрее, чем биполярные. К тому же они имеют хорошую термоустойчивость. И для того, чтобы переключить направления электрического тока, полевые транзисторы вправе соединяться параллельно и без резисторов, просто нужен драйвер, подходящий для этого.

Если же говорить о замене полевых триодов, то и здесь есть способ поиска их аналогов. В принципе в поиске с биполярными не сильно отличается, можно сказать даже, что будет практически таким же. Но разница небольшая есть: нет той проблемы с передачей тока, как у биполярного транзистора. Нельзя забывать о сток-исток, нужно помнить о запасе.

К тому же у полевого есть такой параметр, как сопротивление открытого канала. Вот от него легко определить, что будет с мощностью, и как она будет рассеиваться

Ну и, конечно же, очень важно рассчитывать это сопротивление открытого канала, так как можно потерять много энергии и напряжении при переходе не будет слишком высоким

Чем можно заменить полевые транзисторы?

Крутизна S также очень важна при поиске аналога. Данный параметр будет показывать состояние тока стока при напряжении затвора. Это позволит определить, сколько понадобится напряжения для коммутации.

Помните, что выбирать важно и исходя от порогового напряжения затвора, если напряжение будет в разы меньше порогового, то нормального функционирования от вашего аналога ждать не придется. Цепь при получении напряжения не получит нужного и вся мощность, точнее ее рассеивание останется на приборе, а для него этого нежелательно, ведь может случиться перегрев

В даташите еще говорится, что мощность рассеяния обоих приборов одинакова: и зависит это от корпуса. Если корпус большой, то получение тепловой мощности будет безопаснее рассеиваться.

Емкость затвора так же очень важна в случае данного предмета

Очень важно, чтобы затвор не был крайне тяжелым, и необходимо помнить об этом при выборе. Будет очень хорошо, если он будет меньше в разы, так как это принесет удобство и легкость в использовании данного механизма

Однако если вам нет необходимости перепаивать, то спокойно можно выбрать размер, который идеально подойдет, схожий с оригиналом.

К примеру, сейчас довольно часто меняют IRFP460 на более новую и современную 20N50, так как у него затвор крайне легкий. Опять-таки даташит скажет то же самое, указав на массу схожести, несмотря на преимущество второго.

Транзисторы КТ837(2Т837) и КТ829 – маркировка и цоколевка.

Особености проверки(прозвонки)на целосность транзисторов КТ829.

Так как транзистор КТ829 является составным, его вполне можно заменить несложной схемой КТ817+КТ819.

Не удивительно, что при проверки тестером переход база-эмиттер будет звониться в обе стороны, причем у разных КТ829 может наблюдаться значительный разброс по значению обратного сопротивления. От суммы сопротивлений изображенных в схеме на картинке, до гораздо меньших значений (7 кОм, к примеру). Отчего разброс так велик, автору доподлинно не известно, но то что на работоспособность КТ829 это влияет незначительно – это точно. Ведь имеющееся сопротивление эмиттер-база всего лишь слегка “подпирает” транзистор.

Транзисторы – купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы?В основном здесь два варианта – либо купить, либо – получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х? образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки – можно купить. Если же нет – всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например – “Гулливер”.

Если же у вас, имеется какая-то старая, ненужная техника – можно попытаться выпаять необходимые транзисторы из ее схем.Например, транзисторы КТ837 можно обнаружить в блоке усилителя активной акустической системы 35АС-013(Радиотехника S-70). в усилителях “Радиотехника У-7101 стерео,” “Радиотехника У-101 стерео.” На главную страницу

Техническое описание

Транзистор выпускается с гибкими выводами в пластмассовом корпусе КТ-26 (ТО-92), либо в металлостеклянном корпусе КТ-17. Цоколевка выводов кт3102 следующая: 1 – эмиттер, 2 – база, 3 –коллектор.

Характеристики

Все нижеуказанные характеристики для транзисторов в пластиковом корпусе КТ3102 (А-Л) идентичны соответствующим параметрам в металлостекленном (АМ- ЛМ).

принцип действия – биполярный;
корпус: пластик для КТ26 (ТО-92); металлостеклянный у КТ-17;
материал – кремний (Si);
npn-проводимость (обратная);

предельно допустимые электрические эксплуатационные данные (при температуре окружающей среды от +25 °C):

основные электрические параметры:

IКБО (ICBO) не более 50 нА (nA), при UКБ макс. (VCB max) = 50 В (V) и IЭ (IE)=0;
IЭБО (IEBO) не более 10 мкА (µA), при UEБ макс. (VEB max ) = 5 В (V);
fгр норм.(ftTYP) от 100 до 300 МГц (MHz), при UКб (VCB) = 5 В (V), IЭ (IE)= 10 мА (mA);
емкость коллекторного перехода СК (СС) 6 пФ (pF) при UКБ (VCB) = 5 В (V), f= 10 МГц (MHz);
коэффициент шума КШ (Noise Figure) NF от 4 до 10 Дб (dB), при UКЭ(VCE) =5 В (V), IK (Ic) = 0.2 мА (mA);
cтатический коэффициент усиления по току h21E находится в диапазоне от 100 до 1000, при UКЭ(VCE) =5 В (V), IK (Ic) = 2 мА (mA), f=50 Гц(Hz).
тепловое сопротивление переход- среда 0,4 °C/мВт (°C/mW);
Токр от -40 до +85 °C.

При выборе транзистора обратите внимание на дату выпуска и его предельно допустимые напряжения и токи, определите возможность его использования в схеме. Более новые модели имеют преимущества перед старыми, так как производители непрерывно работают над улучшением характеристик в своих продуктах

Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В. Ниже приведена классификация КТ3102.

По мнению радиолюбителей, несмотря на идентичность характеристик заявленных производителем, транзистор в пластиковом корпусе немного уступает металлостеклянному. Так, при работе на предельно допустимых параметрах, пластик расширяется и сжимается, что нередко приводит к отрыву выводов от кристалла. Это основная причина, из за которой стоит подумать о применении устройства в пластиковом корпусе. Кроме того пластик иногда становится не герметичен и вдоль выводов к кристаллу может проникать влага. Считают, что в металлопластиковом корпусе кристалл рассеивает большую мощность. Так же у него будет меньшее тепловое сопротивление, а следовательно устройство будет меньше греться и в свою очередь схема будет работать более стабильней.

Зарубежными аналогами, с похожими техническими характеристиками считаются: BC 174, 2S A2785, BC 182, BC 546, BC 547, BC 548, BC 549. Прототипами для разработки некоторых серий КТ3102 были: BC 307A, BC 308A BC 308B, BC 309B, BC 307B, BC 308C, BC 309C. Из российских аналогов КТ-3102, в качестве замены может подойти КТ 611 или популярный КТ315 с группой Б, Г, Е.

Маркировка

Транзисторы маркируются на боковой стороне корпуса. КТ3102 разных годов выпуска могут встречается с различной маркировкой. До 1995 года производители использовали цветовую и кодовую (буквенно-цифровая и символьно-цветовая) маркировку. Советские транзисторы КТ3102 до 1986 года, изготовленные в корпусе КТ-26, можно узнать по темно-зеленой точке на передней части корпуса. По цвету точки, нанесенной на корпусе сверху, определить принадлежность транзистора конкретной к группе. Дата выпуска при цветовой обозначении могла не указываться.

Маркировать транзистор кт3102 с использованием стандартного метода начали с 1986 года. Согласно кодовой метки он узнаваем по белой фигуре прямоугольного треугольника, размещенного на передней части корпуса (слева сверху), обозначающему его тип (модель). Правее указывается групповая принадлежность, а в нижней части год и месяц даты выпуска. В стандартной кодовой маркировке так же указывался год и месяц выпуска транзистора.

Иногда встречается нестандартные цветовые и кодовые маркировки. Как правило, в них не хватает информации о дате выпуска или групповой принадлежности. Современные производители, уже не используют фигуры в обозначении, а указывают на корпусе полное название типа и группы транзистора. Кроме этого на корпусе можно увидеть знак, указывающий на производителя устройства.

Как уже писалось ранее, транзистор встречается в пластиковом и металлическом корпусе. Устройства с пластиковым корпусом КТ-26 содержат в конце символ “М”. Например КТ3102ВМ это транзистор в пластиковом корпусе КТ-26, а КТ3102В в металлическом КТ-17.

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер – 60 в, импульсное – 160 в – у КТ805А, КТ805АМ. 135 в – у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ – не более 2,5 в. У транзисторов КТ805Б, КТ805БМ – 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ – не более 2,5 в. У транзисторов КТ805Б, КТ805БМ – 5 в.

Максимальный ток коллектора. – 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ – – не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ – – не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более – 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). – 30 Вт.

Граничная частота передачи тока – 20 МГц.

Транзисторы КТ805 и качер Бровина.

Качер Бровина – черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла – источник высокого напряжения. Схема самого генератора предельно проста – он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости – КТ805АМ.

В самостоятельной сборке качера самый серьезный момент – намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 – 0,25 мм на диэлектрическое основание, например – пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен – может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу – это даст возможность наблюдать «стример» – коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы – стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 – 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 – 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор – чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно – выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина – 22см), а первичной – 6см (длина – 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения – 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего – от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

Транзисторы КТ818 и КТ825 — Основные параметры, маркировка и цоколевка.

Транзисторы
КТ825

Транзисторы КТ825 — кремниевые, составные(схема Дарлингтона), усилительные мощные
низкочастотные, структуры p-n-p. Применяются в усилительных и генераторных схемах.
Цоколевка КТ825 и разновидности корпусов такие же как и у КТ818.

КТ825 — можно заменить эквивалентной схемой на двух транзисторах.
Обычно, для этой цели используются КТ818 и КТ814.
Сама схема выглядит вот таким образом.

Наиболее важные параметры.

Коэффициент передачи тока —
У транзисторов КТ825Г, КТ825Д, КТ825Е — 750. У транзисторов 2Т825А, 2Т825А2 — от 500 , до 18000 . У транзисторов 2Т825Б, 2Т825В2, 2Т825Б2 — от 750 , до 18000 .

Максимально допустимое напряжение коллектор-эмиттер У транзисторов КТ825Д, 2Т825В, 2Т825В2 — 45 в. У транзисторов КТ825Е — 25 в. У транзисторов 2Т825Б, 2Т825Б2 — 60 в. У транзисторов КТ825Г — 70 в. У транзисторов 2Т825А, 2Т825А2 — 45 в.

Максимальный ток коллектора.У транзисторов КТ825Г, КТ825Д, КТ825Е, 2Т825А, 2Т825Б, 2Т825В — 20 А. У транзисторов 2Т825А2, 2Т825Б2, 2Т825В2 — 15 А.

Рассеиваемая мощность коллектора.(на радиаторе) У транзисторов КТ825Г, КТ825Д, КТ825Е — 125 Вт. У транзисторов 2Т825А, 2Т825Б, 2Т825В — 160 Вт. У транзисторов 2Т825А2, 2Т825Б2, 2Т825В2 — 30 Вт. Без радиатора — 3 Вт.

Напряжение насыщения база — эмиттер при токе коллектора
10 А и базовом токе 40 мА— 3 в, при токе коллектора 20 А и базовом токе 200 мА — 4в

Емкость коллекторного перехода
при напряжении коллектор-база 10 в на частоте 100 КГц — не более 600пФ.

Напряжение насыщения коллектор-эмиттер при токе коллектора 10А, базы 40мА
— не более 2в.

Максимальная температура перехода: У транзисторов КТ825А, КТ825Б, КТ825В — +175 Цельсия. У транзисторов КТ825Г, КТ825Д, КТ825Е — +150 Цельсия.

Граничная частота передачи тока — 4 МГц.

Зарубежные аналоги транзисторов КТ825

КТ825Г — 2N6051. КТ825Д — 2N6050. КТ825Е — BDX64.КТ825ГM — 2N6052G.2Т825В -2N6285.2Т825Б — 2N6286.2Т825А — TIP147, TIP142

Транзисторы — купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы?В основном здесь два варианта — либо
купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х? образовались довольно значительные
запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день.
Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки
— можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги.
Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте.
Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться выпаять необходимые
транзисторы из ее схем.Например, транзисторы КТ818(вместе с КТ819) можно обнаружить в выходных каскадах усилителей «Амфитон», «Вега», «Эстония», «Ода».

На главную страницу

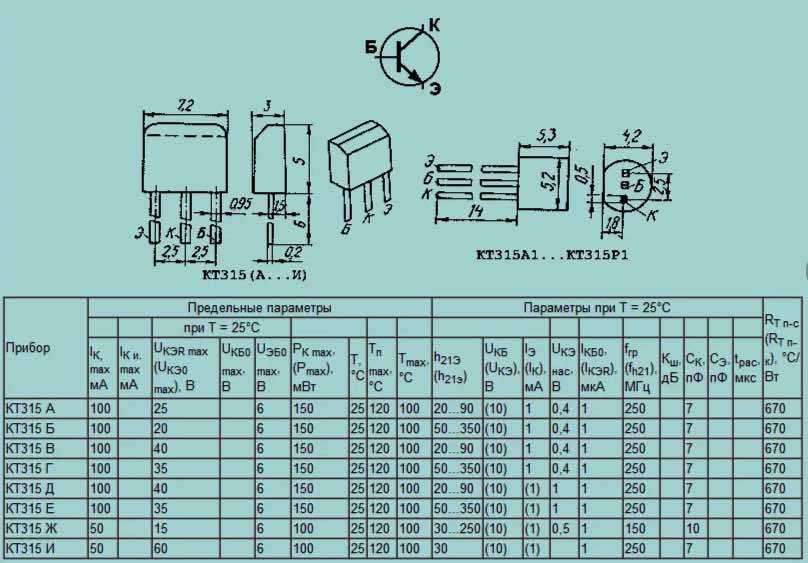

Характеристика КТ315

Несмотря на то, что КТ315 считается настоящим ветераном-транзистором, его характеристика даже на сегодняшний день является не самой худшей, а в свое время — настоящим прорывом. Развитие в сфере транзисторов повлияла на уход КТ315 с рынка.

Рассмотрим характеристику КТ315 в корпусе КТ-26 (ТО-92). В datasheet говорится, что:

рабочая температура КТ315 от -45 °С до +100 °С;
максимальное напряжение коллектор-база равняется от 20 В до 40 В;
предельное напряжение коллектор-эмиттер равняется от 20 В до 60 В;
наивысшее напряжение эмиттер-база равняется 6 В;
максимальный постоянный ток коллектора равен 100 мА, но у КТ315Ж1 и у КТ315И1 — 50 мА;
рассеиваемая мощность коллектора равна 150 мВТ, а у КТ315Ж1 и у КТ315И1 — 100 мВТ.

Электрическая характеристика

Как и говорилось, “оранжевая чума” достаточно неплоха в работе, но ее показатели слишком отстают ее конкурентов (чего только стоит работа при максимальной температуре в +100 °С, что очень мало).

Электрические характеристики будут проанализированы с условием, что температура окружающей среды будет равна +25 °С.

Обратный ток коллектора от 0,5 нА до 0,6 нА;
Обратный ток эмиттера от 3 мкА до 50 мкА;
Напряжение насыщения коллектор-эмиттер от 0,4 В до 0,9 В;
Напряжение насыщения база-эмиттер от 0,9 В до 1,35 В;
Емкость коллекторного перехода — 7 пФ, у КТ315Ж1 — 10 пФ, у КТ315И1 — 10 пФ;
Граничная частота коэффициента передачи тока — 250 МГц;
Постоянная времени цепи обратной связи от 300 пс до 1000 пс.

Классификация

Всего насчитывается 10 видов КТ315 (от А1 до Р1). Они различаются по своим показателям, например, напряжение насыщения коллектор-эмиттер у А1 составляет 25 В, а у В1 — 40 В. Всю остальную информацию можно посмотреть в этой таблице.

Маркировка

КТ315 отличает не только его внешний вид, но и отметка. Она сосредоточена в цифро-буквенном значении (нужно выделить, что буква всегда расположена в левом углу), а у тех, кто отличался повышенной надежностью и использовался для компьютеров, телевизоров и т.д., рядом с маркировкой стояла точка. Как говорилось ранее, два кремниевых транзистора очень легко спутать

Чтобы этого избежать, важно обратить свое внимание на описываемый пункт. Какая маркировка у КТ315 понятна, а у КТ361 она отличается тем, что буква размещена посередине самого корпуса

Транзисторы КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315И, КТ315Ж.

Т ранзисторы КТ315 — кремниевые, маломощные высокочастотные, структуры — n-p-n. Корпус пластиковый — желтого, красного, темно — зеленого, оранжевого цветов. Масса — около 0,18г. Маркировка буквенно — цифровая, либо буквенная. Цоколевка легко определяется с помощью буквы, обозначающей подкласс транзистора. Она распологается напротив вывода эмиттера. Вывод коллектора — посередине, базы — оставшийся, крайний.

Наиболее широко распространенный отечественный транзистор. При изготовлении КТ315 впервые массово была применена планарно — эпитаксиальная технология. На пластине из материала n — проводимости формировался участок базы, проводимостью — p, затем, уже в нем — n участок эмиттера. Эта технология способствовала значительному удешевлению производства, при меньшем разбросе параметрических характеристик, по тому времени — довольно высоких.

Благодаря плоской форме корпуса и выводов КТ315 хорошо подходит для поверхностного монтажа. Таким образом, применение КТ315 позволило в свое время значительно уменьшить размеры элементов ТТЛ советских ЭВМ второго поколения. Область применения КТ315 черезвычайно широка, кроме элементов логики это — низкочастотные, среднечастотные, высокочастотные усилители, генераторы, все что сотавляло основу огромного количества бытовых и промышленных электронных устройств советской эпохи.

Разработка КТ315 была отмечена в 1973 г. Государственной премией СССР. Примечательно, что КТ315 до сих пор производятся в Белоруссии, в корпусе ТО-92.

Наиболее важные параметры.

Граничная частота передачи тока — 250 МГц. Коэффициент передачи тока у транзисторов КТ315А, КТ315В, КТ315Д — от 20 до 90. У транзисторов КТ315Б,КТ315Г,КТ315Е — от 50 до 350. У транзистора КТ315Ж, — от 30 до 250. У транзистора КТ315Ж, не менее 30.

Максимальное напряжение коллектор — эмиттер. транзистора КТ315А — 25в. Транзистора КТ315Б — 20в, транзистора КТ315Ж — 15в. У транзисторов КТ315В, КТ315Д — 40 в. у транзисторов КТ315Г, КТ315Е — 35 в. У транзистора КТ315И — 60 в.

Напряжение насыщения база — эмиттер при токе коллектора 20 мА, а токе базы — 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 1,1 в. У транзисторов КТ315Д, КТ315Е — 1,5 в. У транзисторов КТ315Ж — 0,9 в.

Напряжение насыщения коллектор — эмиттер при токе коллектора 20 мА, а токе базы 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 0,4 в. У транзисторов КТ315Д, КТ315Е — 1 в. У транзисторов КТ315Ж — 0,5 в.

Максимальное напряжение эмиттер-база — 6 в.

Обратный ток коллектор-эмиттер при предельном напряжении : У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 1 мкА. У транзисторов КТ315Ж — 10 мкА. У транзисторов КТ315И — 100 мкА.

Обратный ток коллектора при напряжении колектор-база 10в — 1 мкА.

Максимальный ток коллектора. У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 100 мА. У транзисторов КТ315Ж, КТ315И — 50 мА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, не более: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г,КТ315Д, КТ315Е, КТ315И — 7 пФ. У транзисторов КТ315Ж — 10 пФ.

Рассеиваемая мощность коллектора.

У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 150 мВт. У транзисторов КТ315Ж, КТ315И — 100 мВт.

Зарубежные аналоги транзисторов КТ315.

Прямых зарубежных аналогов у КТ315 нет. Наиболее близкий аналог(полное совпадение параметров) транзистора КТ315А — BFP719.

Аналог КТ315Б — 2SC633. Параметры этих транзисторов в основном совпадают, но у 2SC633 несколько ниже граничная частота передачи тока — 200МГц.

Аналог КТ315Г — BFP722, КТ315Д — BC546B

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

Напряжение коллектор – эмиттер 500 V;
Напряжение эмиттер – база 5 V;
Ток коллектора – 15 А;
Ток коллектора максимальный – 30 А;
Мощность рассеивания при 250С – 135 W;
Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Транзисторы биполярные в корпусе SOT-23
