Фланец для соединения полиэтиленовых труб с металлическими. применение фланцевых соединений для монтажа полиэтиленовых труб. как соединить полиэтиленовые трубы сварочным путем

Пошаговая техника соединения труб своими руками

Технология проведения работ по переходу ПНД на металл включает следующие этапы:

выбор способа соединения;
определение размеров сечений и длины материала;
приобретение труб, фитингов;
подготовка инструмента;
монтаж соединения;
проверочные испытания.
необходимые инструменты и материалы

В минимальный набор инструментов входят:

гаечные, разводные ключи;
клещи;
труборез;
резьборез;
сварочный аппарат в случае необходимости.

Материалы приобретаются в зависимости от объема работ, трубы – с учетом 10% потерь в отходы.

Ход работ

Разъемные соединения на резьбе начинают с подготовки стального торца: его обрезают, выравнивают, нарезают резьбу.
Затем с помощью подмотки рукой накручивают фитинг-переходник.
С другого конца фитинга обжимной гайкой устанавливают пластик.
Ключом докручивают фитинг на резьбу.

Особенности монтажа

Полиэтиленовые фитинги применяют, в основном, для состыковки труб малых сечений.

Важно учесть, что имеются переходники, как с внутренним расположением резьбы, так и с наружным. Поэтому подбирают их в зависимости от предназначения и, естественно, в соответствии с размерами труб

Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой.

Просто отпиленная полиэтиленовая труба с трудом входит в уплотнительное кольцо. Можно наружные части трубы обрезать ножом на конус. Изделие войдет без проблем до упора.

Фитинги – простая сборка системы

Отдельные элементы коммуникаций (отопление, подача воды) в квартире или доме часто соединяют и фитингами. Эти элементы незаменимы для подключения полиэтиленовых трубных изделий к металлическим фильтрам, счетчикам, смесителям, трубам и прочим деталям современного трубопровода. На фитингах нарезается наружная либо внутренняя резьба. Конструктивно они, как было отмечено выше, представляют собой специальные переходники с резьбой и муфтой.

Фитинги для соединения труб

Переходники идеальны для случаев, когда трубопровод имеет массу изгибов и поворотов. Сборку системы (стальные или чугунные трубы плюс полиэтилен) при помощи фитингов выполняют так:

Откручиваете муфту металлического трубного изделия. Если место соединения ПЭ и стальной трубы приходится на другой участок, потребуется обрезать старое изделие из металла. А затем нужно смазать отрезанный край маслом либо солидолом и посредством резьбореза сделать новую резьбу под фитинг. Операция для более-менее опытного умельца-самоучки несложная.
Тщательно протираете резьбу на трубе, обматываете ее фум-лентой или обыкновенной паклей. После этого нанесите сверху силикон. Ленту или паклю наматывают совсем немного. Достаточно выполнить пару-тройку витков. При этом край намотанного материала при его зажиме должен быть обязательно направлен по ходу резьбы.
Руками (не используйте ключ или иной инструмент) аккуратно накручиваете соединительный фитинг на резьбу. При сильном давлении на переходник высока вероятность его растрескивания.
В муфту, имеющуюся на втором конце фитинга, вставляете ПЭ трубу и припаиваете ее.
Обрабатываете соединение герметиком.

В принципе, все. Вы выполнили соединение полиэтиленовой (или полипропиленовой) трубы со стальной. Включите воду (если делалась система водоснабжения) и проверьте место крепления фитинга на наличие протечки. Если таковая имеется, просто-напросто немного подкрутите переходник. Финал работ – обработка герметиком сделанного соединения. Полноценно пользоваться трубопроводом можно часа через 3–4. За это время герметик полностью засохнет.

Виды крепления труб

По конструктивной особенности установки полиэтиленовых труб и их соединения с трубной арматурой, бывают такие виды подключения:

Разъемные;
Неразъемные.

В зависимости от диаметра Вашего водопровода нужно выбрать подходящий тип соединения. Для небольших труб дома или на даче чаще всего используются компрессионные фитинги или фланцы. Неразъемные крепления производятся специальными сварочными аппаратами и муфтами.

Типы соединения труб

В первом случае Вы получаете удобное соединение, которое позволяет в любой момент прочистить водопровод, канализационную трубу или подключить еще один трубопровод. В то же время, неразъемное крепление – это гарантия надежности и долговечности канализации.

Фото: фитинг

Прайс лист «Фланцы прижимные для полиэтиленовых (ПЭ) труб Ру 10»

Артикул	Диаметр трубы, мм	Ду мм	D мм	D0 мм	b мм	n шт.	d мм	Масса, кг	Цена за шт руб., вкл. НДС
ФПНД10050	50	40	145	62	12	4	18	1,175	277	Заказать
ФПНД10063	63	50	160	78	12	4	18	1,348	318	Заказать
ФПНД10090	90	80	195	108	14	4	18	2,163	510	Заказать
ФПНД10110	110	100	215	128	15	8	18	2,52	594	Заказать
ФПНД10160	160	150	280	178	17	8	22	4,49	1 059	Заказать
ФПНД10200	200	200	335	225	17	8	22	6,05	1 642	Заказать
ФПНД10225	225	200	335	238	17	8	22	5,42	Заказать
ФПНД10250	250	250	390	273	18	12	22	7,96	2 067	Заказать
ФПНД10280	280	250	390	294	18	12	22	6,64	1 881	Заказать
ФПНД10315	315	300	440	338	19	12	22	8,616	Заказать
ФПНД10355	355	350	500	376	19	16	22	11,817	Заказать
ФПНД10400	400	400	565	430	21	16	26	15,991	Заказать
ФПНД10560	560	600	780	613	22	20	30	29,112	6 870	Заказать
ФПНД10630	630	600	780	643	22	20	30	24,001	6 796	Заказать

При монтаже магистрали из ПЭ, для их стыковки между собой или же для установки арматуры, используются фланцы для полиэтиленовых труб.

Эта деталь способна обеспечить наиболее надежное, прочное и герметичное фланцевое соединение.

Cодержание статьи

Соединение труб и резервуаров для отвода воды

Помимо общего устройства канализационной или водопроводной системы, необходимо предусмотреть возможности и варианты крепления коммуникаций с резервными или водоотводящими емкостями. Чтобы осуществить соединение полиэтиленовых труб в колодцах используется прессовочная сварка.

Вид прессовочной сварки

Для её осуществления понадобится специальный коленный штуцер, который будет обрабатываться автоматическим сварочным аппаратом. Особенностью краевой или прессовочной сварки является то, что работа может проводиться при использовании обычного инвертора и электродов. Узлы колодец-труба, созданные таким образом очень прочные и долговечные. В отдельных случаях допускается использование резьбовых креплений или фитингов (при небольших напорах сточных вод).

Выбор фланца для втулки ПНД 160 мм и задвижки 150 мм.

У нас задача — установить на ПНД трубу 160 мм задвижку типа МЗВ 30ч39р чугунную диаметром 150 мм. Первым делом надо разобраться какой фланец у самой задвижки. Смотрим спецификацию:

n количество болтов — 8 шт;
d диаметр отверстий под болты — 22 мм;
D наружный диаметр фланца — 280 мм;
D1 расстояние/диаметр между центром двух отверстий — 240 мм;
DN внутренний диаметр фланца и задвижки 150 мм.

Интуитивно понятно, что если нам нужен фланец по ГОСТ 12820, то нужно выбрать фланец 150 мм. Однако тут нам нужно вспомнить, что фланец устанавливается на ПНД втулку, а значит надо понять следующее: сможем ли мы фланец, у которого внутренний диаметр равен примерно 155 мм по ГОСТ 12820, установить на втулку ПНД наружным диаметром 160 мм. Уже очевидно, что наружный диаметр втулки равен как минимум 160 мм, но если мы посмотрим на фото и схему, то увидим, что у втулки есть некоторое утолщение и у втулки 160 мм это утолщение приводит к тому, что реальный диаметр в том месте, где будет «висеть» фланец будет равен 175 мм (посмотрите на схему H2 = 175 мм).

А у фланца 155 — 160 мм, то есть повесить стандартный фланец по ГОСТ 12820 на такую втулку не получится. Понимая все это, производители в России начали протачивать такие фланцы до нужного внутреннего диаметра, а также появилось большое количество мастерских, которые специализировались на расточке фланцев. И поэтому внутренний диаметр нашего фланца для данного узла будет равен 178 мм. Таким образом, часто фланцы для ПНД втулок называют расточенными.

Однако на сегодняшний момент большинство производителей в России и в Китае подстроились под эти нужды и выпускают копии фланцев по ГОСТ 12820, которые полностью соответствуют обычным приварным фланцам за тем исключением, что внутренний диаметр этих фланцев соответствует наружному диаметру втулок.

Фланцевое соединение » ЛТ Групп

Стыковка труб сварным способом хоть и обеспечивает высокую прочность и герметичность, но использовать сварку бывает не всегда целесообразно. Например, если требуется получить разъемное соединение, то придется прибегнуть к альтернативным вариантам стыковки. Одним из таких способов является фланцевое соединение, нашедшее широкое применение при соединении труб отопления, водоснабжения, а также при монтаже промышленных и судовых трубопроводов. Помимо стыковки труб, такие соединения используют при установке трубопроводной арматуры (задвижек, смотровых фонарей), а также при монтаже трубопроводного оборудования (насосов, измерительных приборов). Что это такое? Сами по себе фланцы выполнены в виде плоской пластины преимущественно в форме кольца (реже – квадрата). В центре фланца расположено отверстие, в которое вставляется конец трубы. По краям фланца расположены отверстия поменьше – они предназначены для болтового соединения. В качестве альтернативы болтам могут использоваться шпильки для фланцевых соединений. Для того чтобы обеспечить герметичность конструкции, между фланцами размещается резиновая прокладка. Крепление фланца на торцевую часть трубы обычно осуществляется двумя способами – сваркой или посредством резьбового соединения.

Разновидности соединений Согласно ГОСТ №12815 по материалу изготовления фланцевые соединения разделяются на несколько типов: • Из ковкого чугуна – могут функционировать при рабочем давление среды (жидкости или газа) 1,6-4 МПа и её температуру в пределах -30-400 градусов. • Стальные фланцы – способны выдерживать давление в пределах 1,6-20 МПа и температуру от -250 до 600 градусов. • Из серого чугуна – такие фланцы выдерживают давление от 1 до 16 МПа и температуру от -16 до 300 градусов. Кроме того, фланцы также делают из бронзы, латуни и даже пластика. Что касается вариантов исполнения этого соединения, то оно может быть следующих типов: • С выступом под углом 45 градусов и выборкой в торцевой части. • С пазом внутри кольца фланца, которое расположено по всей окружности. • С соединительной фаской, располагающейся под углом 45 градусов. • С фаской под установку линзовой прокладки. В связи со специфичностью продукции приобрести фланцевое соединение трубопроводов может оказаться не так просто – или нужной модификации оборудования не будет в наличии, или цена на продукцию будет непомерно завышенной. Но этих проблем можно легко избежать, если правильно выбрать поставщика продукции. К кому обратиться? Если вы хотите приобрести фланцевое соединение трубопроводов на самых выгодных условиях, то нужно обращаться в , которая предоставляет своим покупателям уникальный набор преимуществ: • Высокое качество – многоуровневая система контроля позволяет исключить возможность передачи заказчику бракованной продукции. • Широкий ассортимент – у нас можно приобрести фланцы любых размеров, материалов изготовления и вариантов исполнения. • Доступные цены – стоимость продукции приятно удивит даже покупателей с самым ограниченным бюджетом. • Удобный сервис – наши специалисты помогут с выбором и оформлением заказа, оплатить который можно как наличными, так и

metalloobrabotka-russia.ru

Виды фланцев для полиэтиленовые труб и особенности их применения

При прокладке трубопровода из полиэтиленовых труб для решения задач, касающихся соединения их между собой или с арматурными элементами, применяется фланец для ПЭ труб. Что представляет собой фланцевая арматура, а также особенности монтажа такого соединения рассматриваются в данной статье.

Фланец для ПЭ труб

Особенности изделия

Конструктивно фланец фиксирующий для ПЭ труб представляет собой плоское кольцо, а точнее диск, в котором на одинаковом удалении расположены отверстия. Эти отверстия используются для фиксации соединения с помощью болтов (шпилек). Фланцы устанавливаются вместе с буртом или втулкой.

Втулка под фланец ПЭ непосредственно перед буртом имеет специальное расширение для усиления, из-за которого фланец негерметично прилегает к отбортовке. Для решения этой проблемы применяются расточенные фланцы.

Такие изделия отличаются от стандартной продукции тем, что имеют увеличенный (расточенный) внутренний диаметр до необходимой величины, чтобы фланец плотно сел на втулку.

Все остальные параметры, такие как количество отверстий под болты, их диаметр, межцентровое расстояние полностью соответствуют стандартному, плоскому, стальному фланцу.

Втулка под фланец

Применение фланцев

Стальные фланцы используются для соединения полиэтиленовых труб:

напорных, а также безнапорных магистралей;
систем, предназначенных для отвода атмосферных осадков;
ливневой канализации;
технических (промышленных) трубопроводов и пр.

Благодаря фланцам удается создать надежное, разъемное соединение трубных изделий с разными задвижками, кранами (клапанами) и другой трубопроводной арматурой. При необходимости такое соединение можно быстро разобрать для проведения ремонта или чистки трубопроводной продукции.

Разновидности фланцев

Геометрические стандартные размеры, а также технология изготовления этих изделий полностью соответствует требованиям государственных стандартов. Для организации соединения разных труб с арматурой и устройствами, промышленностью выпускается большой ассортимент изделий. Все фланцы для полиэтиленовых труб характеризуются:

внутренним диаметром;
внешними размерами;
диаметром отверстий под болты;
весом;
рабочим давлением.

В зависимости от выполняемых задач, выделяют следующие разновидности фланцев:

Со специальными приварными втулками.
Накидные металлические.
Свободного типа, опирающиеся на бурты, которые могут быть прямыми и конусными.

Для соединения полиэтиленовых трубопроводов, проложенных средними и тяжелыми ПЭ трубами, имеющими диаметр не более 150,0 мм, а также легкими трубами, но большого диаметра (до 300,0 мм) оптимальным вариантом будут свободные фланцы, которые опираются на прямой бурт. Фланцы свободного типа, но с опорой на конусные бурты применяются для труб с диаметром 200,0 мм и больше.

Порядок монтажа фланцевого соединения

Данный тип соединения благодаря простоте и оперативности монтажа очень распространенный при прокладке трубопроводов из полиэтилена. Для получения фланцевого соединения с приварными втулками необходимо:

Отрезать трубу в месте планируемой стыковки. Обеспечить, чтобы срез был идеально ровным.
На торец трубы приварить фланцевый адаптер для ПЭ труб (специальную втулку).
На приваренную втулку с помощью резьбового соединения установить сам фланец.

На другой участок трубы или другого элемента трубопроводной арматуры аналогичным способом установить ответный фланец.
После стыковки фланцы скрепляются между собой с помощью болтовых соединений.

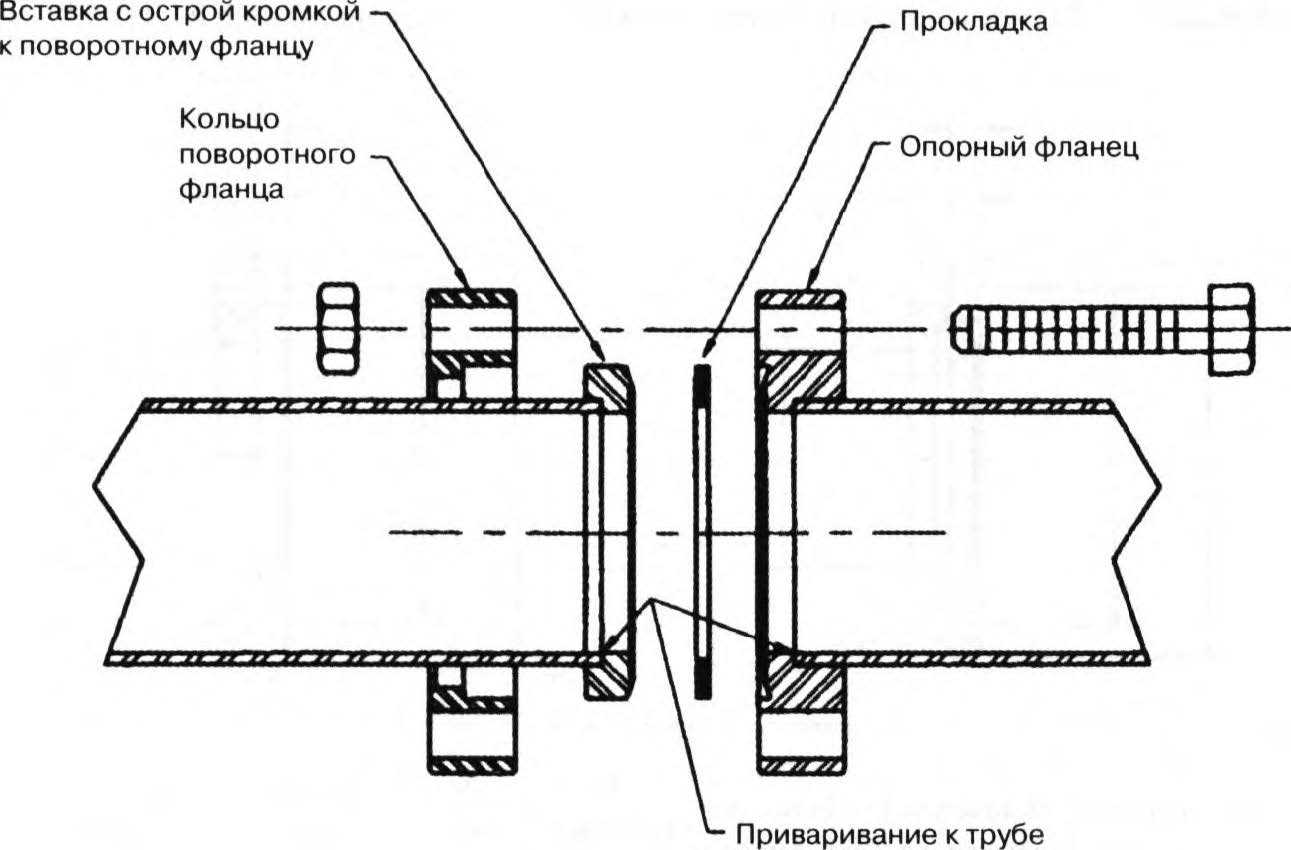

Фланцевое соединение с помощью муфты

Для использования накидного металлического фланца свободного типа необходимо:

Обеспечить ровный срез трубы.
Надеть металлический фланец свободного типа на трубу.
Вставить резиновую прокладку. При этом необходимо предотвратить напуск прокладки далее среза трубы больше чем на 10,0 мм.
Задвинуть фланец на резиновую прокладку.
С помощью болтового соединения зафиксировать трубу с ответным фланцем.
Накидной фланец с резиновой прокладкой

Таким образом, фланец стальной для ПЭ труб является надежным и прочным элементом трубопроводной арматуры, с помощью которого можно смонтировать герметичное, разъемное соединение частей (узлов) трубопроводной магистрали из полиэтилена.

Фланцы для стальных труб — разъемные, обжимные и прижимные

Фланцевое соединениедовольно редко встречается в быту, однако чрезвычайно широко применяется при обслуживании промышленных объектов, теплостанций, магистралей итак далее. Такое скрепление труб и оборудованияк ним отличается чрезвычайной надежностью и прочностью, хотя и является довольно затратным. Однако на ответственных участках это вполне оправдано.

Что такое фланцы

В обычных случаях прямые отрезки трубопровода сваривают или скрепляют фитингом. Однако при работе с жидкостями или газами под давлением, а также с веществами химически опаснымии агрессивными, такой метод может оказаться недостаточно надежным.

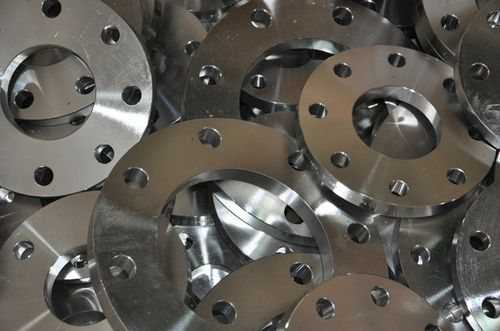

Фланец

Фланец – сборочная деталь в виде кольца с равномерно распределенными по его краю отверстиями для болтов. Толщина кольца разная, в зависимости от типа. Все характеристики крепежа регулирует ГОСТ.

Деталь соединяет прямые участки трубопровода большой протяженности. Такой крепеж гарантирует высокую стойкость, так что может использоваться при монтаже систем с высоким давлением. Дополнительный плюс – во многих случаях соединение является разъемным, что позволяет перемонтировать коммуникации при необходимости, не прибегая к резке.

Резьбовой фланец

Изготавливается деталь из техматериалов, которые допускаются к эксплуатации на данном участке. Как правило, это сталь:углеродистая, легированная и нержавеющая, а также ковкийи обычный чугун. Недавно появились и полиэтиленовые варианты для стыковки пластикового и металлического трубопровода при невысоком давлении.

Виды изделия

Обжимной фланец для стальных труб или любого другого типа в большинстве случаев имеет круглую форму, хотя встречаются и квадратные модели. Поскольку при монтаже коммуникаций важны не только надежность, но и полная герметичность стыковок, крепеж дополняют прокладками. Последние изготавливаются из различных видов резины – теплоустойчивой, кислотоустойчивой, маслостойкой, в зависимости от назначения трубопровода. Также применяют асбестокартон, паронит, фторопласт.

Переходной фланец

Для крепежа используют шестигранные болты и соответствующие гайки. Такой крепеж предназначен для коммуникаций с давлением до 2,5 МПа и температурой передаваемого вещества не более 3000 С. Для трубопровода, рассчитанного на работу под давлением выше 4 МПа и с температурой носителя более 3000 С, вместо болтов устанавливают шпильки с шестигранными гайками и шайбами.

Конусный фланец

Все изделия разделяются на следующий виды:

воротниковые – рассчитаны на сооружение трубопровода, работающего под высоким и среднем давлением. Как правило, изготавливаются из легированных сталей, так как для них важна высокая коррозионная стойкость;
плоские – приварные. Выдерживают давление до 2,5 МПа, имеют вид кольца и плоской пластины такого же размера. К трубопроводу приваривают кольцо, а сам фланец остается свободным и проворачивается при необходимости;
аппаратные – рассчитаны для трубопроводов, обслуживающих сосуды и емкости в лабораториях. Отличаются от прочих очень высокой точностью. Изготавливаются из нержавеющих сталей;
резьбовые и приварные – первые являются разъемными, собираются на крепеж. Приварные закрепляются двумя швами при стыковке. При свободном креплении приваривается кольцо;
кольцевые заглушки – устанавливается в тупиковой части трубопровода. Такой вариант позволяет при необходимости продолжить монтаж.

Все виды изделия регламентируются собственным ГОСТом.

Соединение фланцев

Стоимость фланцев определяется материалом изготовления, но при прочих равных условиях главным фактором являются размеры.

Благодаря разнообразию коммуникаций и условий их эксплуатации различают еще 2 дополнительных вида.

Обжимные – универсальные фиксирующие, применяют в тех случаях, когда сварка нежелательна. Оснащается стяжными гайками. При их затягивании грани канавки сжимают соединительное кольцо, что и обеспечивает максимально прочное соединение. Используется обжимная модель не только для стальных труб, но и для асбестоцементных, поливинилхлоридных, чугунных. Элементы обеспечивают разъемную стыковку, легки в обращении и могут при аккуратном демонтаже использоваться ни один раз.
Прижимные – стальные фланцы для полиэтиленовых труб. Прижимной элемент представляет собой расточенную конструкцию и устанавливается при стыковке изделий из ПЭ иди ПНД с трубопроводной арматурой. На фото – прижимной фланец.

Особенности детали

Фиксирующий фитинг для ПЭ и ПВХ труб – это плоский диск с равноудаленными отверстиями под болты. Устанавливается это изделие вместе с буртом или втулкой.

Для устранения этой проблемы используют специальные расточенные изделия, у которых внутренний диаметр увеличен до нужного размера, что способствует полной герметичности стыковки. Остальные же параметры детали полностью сходны со стандартными стальными аналогами.

Область применения фланцев

Стальные изделия применяются достаточно широко:

в напорных и безнапорных магистралях;
в системах отвода атмосферных осадков;
в промышленных сетях;
в магистралях ливневой канализации.

С помощью фланцевых изделий удается достичь максимально прочного и герметичного соединения различных элементов сети.

Сварка пластиковой трубы с втулкой под фланец при помощи электромуфты

При необходимости такой узел можно легко демонтировать для проведения ремонтных работ или чистки системы.

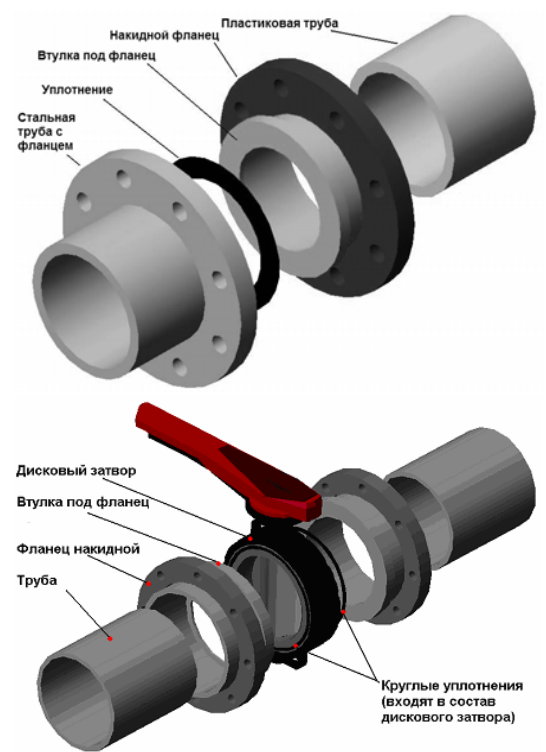

Фланцевый узел соединения полиэтиленовых труб со стальными трубами

Всем известен простой узел соединения полиэтиленовых труб со стальными с помощью фланцев

В данной статье, я хотела бы обратить внимание, на диаметр соединительных элементов

Был у меня проект по наружным сетям водоснабжения с большим диаметром трубопровода. И я не задумываясь заложила все фланцы по условному диаметру. Спустя время, мне пришло со стройки замечание от монтажников, о невозможности соединения трубопроводов согласно моему узлу. Я решила детально прочертить узел, и действительно обнаружила, что для трубопроводов большого диаметра фланце необходимо более внимательно подбирать и внимательно смотреть на размеры.

Рассмотрим для начало стандартный узел соединения, который актуален для небольших диаметров трубопроводов (до 160мм).

Для примера предлагаю посмотреть узел для полиэтиленовой трубы диаметром 160мм. Данный диаметр наиболее часто встречается в проектах.

Согласно чертежа, соединение состоит:

из стального приварного фланца диаметром Ду150мм (со стороны стальной трубы);
втулки под фланец диаметром 160мм (со стороны полиэтиленовой трубы);
свободного стального прижимного фланца (для соединения обоих фланцев)

При соединении полиэтиленовой трубы диаметром Дн=450мм (Ду=400мм) со стальной с помощью стандартного соединения: фланец-втулка-фланец, мы получим стальную трубу диаметром Ду=500мм.

Согласно чертежа, соединение состоит:

из стального приварного фланца диаметром Ду500мм (со стороны стальной трубы);
втулки под фланец диаметром 450мм (со стороны полиэтиленовой трубы);
свободного стального прижимного фланца (для соединения обоих фланцев)

Соединение полиэтиленовых труб – способы

Добавить в закладкиВерсия для печати

Для систем канализации и водоснабжения часто используются прочные и доступные ПЭ трубы. Чтобы подключить такую коммуникацию, необходимо знать, как осуществляется компрессионное соединение полиэтиленовых труб с металлическими, фитингами и с фланцами.

Сварные соединения

Работу нужно производить электросварным оборудованием:

Сварочным инвертором для ПЭ труб;
Специальной муфтой.

Сварочный аппарат используется для канализационных и водопроводных труб, находящихся под высоким давлением. Благодаря нагреванию отдельных элементов коммуникации происходит диффузия молекул, вследствие, Вы получаете долговечное и надежное крепление.

Муфта в разрезе

Как соединить полиэтиленовые трубы сварочным путем:

Обрежьте материал до нужного размера, проверьте, чтобы углы сечения были ровные;
Для центрации труб используются специальные устройства – центраторы. Они позволяют закрепить коммуникации соосно по отношению друг к другу. Вам нужно установить в такой центратор два окончания коммуникации и затянуть механизм;
Центратор
Когда труб достигли максимальной стыковки, они фиксируются. Теперь наступает черед температурного воздействия;
При помощи сварочного аппарата обрабатывается шов крепления. Сварочная головка надевается поверх места соединения и включается в работу. Муфта работает аналогично, но только она надевается на условный участок соединения труб. Разница в том, что муфта применяется для больших диаметров, а сварочный инвертор – для маленьких;
Сварочные инверторы для пластиковых труб
Данный способ соединения черных полиэтиленовых труб не используется для их комбинации со стальной коммуникацией, но может помочь сочетать два вида пластиковых креплений. После установки трубопровода, оставьте шов остывать. Воду нельзя пускать 5-8 часов.
Сварка труб

Для соединения пластиковой сантехники чаще всего используется именно неразъемные способы, но существуют определенные правила, по которым нужно работать с полиэтиленовыми трубами. Во-первых, коммуникации нужно обезжирить и очистить от абразивных частиц.

Во-вторых, после установки Вам нужно закрепить трубы в ровном положении, иначе шов может получиться тонким и ненадежным

В-третьих, особое внимание обратите на центровку, именно от неё зависит итог работы

Контроль над процессом описан в своде указаний по ГОСТ 16971-71 (швы сварных соединений пластиковых труб класса ПЭ).

электрическая муфта

Соединение труб и резервуаров для отвода воды

Вид прессовочной сварки

Для её осуществления понадобится специальный коленный штуцер, который будет обрабатываться автоматическим сварочным аппаратом.

Особенностью краевой или прессовочной сварки является то, что работа может проводиться при использовании обычного инвертора и электродов. Узлы колодец-труба, созданные таким образом очень прочные и долговечные.

В отдельных случаях допускается использование резьбовых креплений или фитингов (при небольших напорах сточных вод).

1 Как объединить пластик и металл?

Соединение пластиковых и труб сделанных из металла

И тут главное правильно сделать соединение ПЭ труб со стальными (чугунными). Это сделать можно 2-мя способами: при помощи фланцев и при помощи соединителей. Соединение фланцевого типа полиэтиленовых (полипропиленовых) труб со стальными рекомендовано для случаев, когда приготавливаются системы из изделий сечением более 50 мм. А вот магистрали из труб диаметром до 50 мм предпочтительнее объединять соединителями. Они собой представляют специальные элементы, располагающие гладкой муфтой для подсоединения ПЭ-труб и резьбой для труб сделанных из металла.

Как соединить пластик и металл?

Трубы из полиэтилена (ПЭ) в последние годы активно вытесняют со строительного рынка традиционные чугунные и стальные изделия. Пластиковые конструкции по ряду показателей превосходят металлические. Поэтому такой процесс имеет вполне логичное объяснение – каждый хочет иметь в своем жилище надежные в эксплуатации и недорогие по стоимости системы водоснабжения, отопления, канализации, собираемые без сварки. При установке пластиковых труб приходится сталкиваться с одной проблемой. Она заключается в том, что многие элементы бытовых трубопроводов в квартирах сделаны из металлических изделий.

ЧИТАТЬ ТАКЖЕ: Как Варить Эл Сваркой Не Поворотную Трубу

Соединение пластиковых и металлических труб

И здесь важно правильно выполнить соединение ПЭ труб со стальными (чугунными). Сделать это можно двумя способами: при помощи фланцев и посредством фитингов

Фланцевое соединение полиэтиленовых (полипропиленовых) труб со стальными рекомендовано для случаев, когда обустраиваются системы из изделий сечением более 50 мм. А вот трубопроводы диаметром до 50 мм лучше соединять фитингами. Они представляют собой особые элементы, располагающие гладкой муфтой для подключения ПЭ-труб и резьбой для металлических труб.

Особенности детали

Область применения фланцев

Стальные изделия применяются достаточно широко:

в напорных и безнапорных магистралях;
в системах отвода атмосферных осадков;
в промышленных сетях;
в магистралях ливневой канализации.

Сварка пластиковой трубы с втулкой под фланец при помощи электромуфты

При необходимости такой узел можно легко демонтировать для проведения ремонтных работ или чистки системы.

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

Виды фитинга для ПНД труб

Для присоединения трубы ПНД к водопроводной системе используются термические сварные швы или резьбовые соединения. Между собой трубы стыкуются специальными зажимными соединениями, что позволяет быстро заменить поврежденный участок трубы или нарастить длину.

Для стыка с металлической трубой или фитингами с резьбовыми соединениями (кранами или сгонами), используются компрессионные элементы, с обратной стороны которых сделана внутренняя или наружная резьба.

Компрессионный тройник – стык 2х труб и резьба для подключения крана или зажимное соединение для отвода ПНД трубы. Бывают варианты на подключение отвода трубы меньшего диаметра.

Компрессионное стыковочное соединение – служит для удлинения, наращивания длины или переходом на меньший диаметр трубы.

При правильном соединении, благодаря конструкции, подтеки исключены. На стыках металл — ПНД рекомендуем использовать фум-ленту.

Попробуем разобраться как «работает» соединение. На фото выше представлен обычный стык, благодаря которому можно удлинить трубу. Слева открученная синяя гайка и зажимное кольцо. Именно благодаря зажимному кольцу труба плотно фиксируется в соединении. Кольцо сделано из твердого пластика с острыми насечками, которые, при закручивании гайки, немного врезаются в ПНД трубу.

Справа из корпуса соединителя видна белая, полупрозрачная, уплотнительная муфта, которая в свою очередь прижимает резиновое кольцо, предотвращающее протекание воды. Ниже, на фото, можно увидеть все части несложной системы соединения.
