Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Виды граблей

Чтобы проводимая на участке работа была максимально эффективной, но с минимальными усилиями, нужно использовать различные виды граблей по их прямому назначению. Прямые грабли – самый универсальный вид. У данного типа зубья расположены перпендикулярно к черенку, слегка согнутые внутрь. Они прекрасно подходят:

• для сгребания листьев;
• рыхления почвы;
• разравнивания земли после перекапывания;
• извлечения оставшихся корней.

Среди традиционных типов выделяют грабли с витыми зубьями – они лучше разбивают груды земли и хорошо вспушивают почву. Самодельные грабли из дерева обычно имеют широкое основание с короткими зубьями. Основное их предназначение – это уборка сухих сорняков и скошенной травы. Для указанного вида зачастую делают деревянные или алюминиевые черенки.

Веерные грабли состоят из основания, напоминающего раскрытый веер. Зубья представляют собой длинные тонкие прутья, согнутые на концах. Зачастую такие грабли используются:

• для выгребания листьев и мелкого мусора из труднодоступных мест;
• уборки газона перед стрижкой;
• прореживания газона.

Выбирая веерные грабли, стоит учесть некоторые конструкторские особенности: чтобы не травмировать молодые растения лучше воспользоваться инвентарем с пластиковыми зубьями; для работ вдоль заборов и в углах отлично подойдут грабли треугольной формы и т. д. В сельском хозяйстве также выделяют разные типы граблей, в зависимости от особенностей устройства механизмов:

• ленточные;
• грабли-ворошилки колесные (ГВК);
• колесно-пальцевые, которые также относятся к ГВК;
• поперечные и пр.

Среди агрегатов класса ГВК специалисты лучшими называют следующие модели: ГВК-6, ГВК-7, ГВК-3, ГВК «Солнышко», ГВК-2,5КТ. В частности, ГВК-6 прекрасно сгребают подсушенную траву, сено и солому в валки определенного размера, а также производят ворошение прокосов так, что травяная масса собирается в воздушный, не скрученный валок. Принцип работы ГВК заключается в том, что во время движения агрегата рабочие колеса крутятся и пальцами перемещают траву на длину захвата колеса. После прохода всех колес сено перемещается к центральной оси, таким образом, формируя валок. Такие агрегаты сейчас многие умельцы делают своими руками, приспосабливая под свои потребности и особенности техники, рельеф, выращиваемые культур и т. д.

Ассортимент

При трудностях с изготовлением уборочной техники своими руками профессиональные аграрии рекомендуют приобретать готовые машины. Современный рынок ворошилок представлен достаточно большим количеством производителей и продавцов. Ассортиментный ряд механических граблей также достаточно широкий. В зависимости от сложности конструкции, качества изготавливаемых материалов, наличия комплектующих деталей цена ворошилок может быть от 5 тыс. до свыше 500 тыс. рублей.

Самыми дорогими считаются роторные грабли. Например, производитель «Белрусагротехника» предлагает потребителям роторные модели «ГР-700 П» и «ГВР-630». К основным преимуществам этой техники относятся такие показатели как:

1. Увеличение ширины захвата до 7, 3 м;
2. Наличие возможности формирования валка с 14 метров всего за 2 прохода рабочим «челноком»;
3. Повышение производительности на 18% при ворошении, на 35,6% при сгребании, на 70% при формировании двойного валка;
4. Уменьшение расхода используемого при работах топлива примерно в 1,2 — 1,4 раза;
5. Исключение лишнего прохода граблей;
6. Улучшенная маневренность;
7. Возможность переключения ворошилок из транспортного в рабочий режим непосредственно из тракторной кабины.

Конечно, дорогостоящую технику приобретают в основном крупные хозяйства с промышленным масштабом работ. Но и при менее крупном бюджете можно приобрести вполне качественные ворошилки. Например, грабли польской фирмы «Самаш» отлично справляются с покосом и оборачиванием. Техника с массивной конструкцией и роторными несущими элементами. Ворошилки «Самаш» идеально подходят для маломощных тракторов. Благодаря шарнирному соединению на отдельных несущих элементах техника подходит для уборки в местности с трудным рельефом. Стоят такие грабли от 5 500 рублей.

Оборудование с кольцевой структурой — модели ворошилок PZ -240 и PZ -250 на 4 и 5 колес соответственно. Основная функция машин — сгребание травы или сена в аккуратные валки из прокосов. Работают такие грабли на взаимозаменяемых сгребающих колесах, установленных на подшипниках. Стоимость техники составляет примерно 26 тысяч рублей.

Ассортиментный ряд ворошилок достаточно большой и выбрать подходящую модель достаточно просто. Качественная техника не только облегчит уборочные работы на любом участке, но и повысит производительность, что, конечно же, скажется и на объемах урожая.

2 Ворошилки своими руками

Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами. Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы). Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.

Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:

Схема построения граблей ворошилок Солнышко

• металлическая труба (можно взять раму из старого мотоцикла) для производства рамы;
• кронштейны, чтобы закрепить колеса;
• проволока из стали толщиной 4-8 мм, из которой делаются сгребающие пружины;
• стальные листы толщиной 4 мм для изготовления дисков рабочих колес;
• два подшипника, которые крепятся в ступицы для монтажа каждого из колес;
• детали для изготовления навески, которая предназначена для того, чтобы ворошилка могла крепиться к транспортирующему средству.

В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.

Будьте особо внимательны при конструировании ротора. Изготавливайте его так, чтобы в случае поломки он не вывел из эксплуатации трактор или мотоблок, а также не принес вреда человеку, управляющему всей установкой. Хорошим выбором при строительстве роторной части является задний автомобильный мост в собранном состоянии. А если имеется карданный вал, то это только плюс.

2.2 Преимущества применения ворошителей

Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.

Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции. Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству. Для присоединения не нужен вал отбора мощности.

Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

Самостоятельное изготовление навесных и роторных ворошилок

Перед тем как начинать делать грабли для мотоблочной техники своими руками, необходимо понимать, как правильно сделать чертежи, которые позволят сконструировать навесные или роторные ворошилки. Первую разновидность грабель другими словами ещё называют солнышком из-за круглой формы. Каждая из конструкций отличается своими особенностями. Их стоит обязательно учитывать, чтобы обеспечить эффективность будущих работ и качество оборудования.

Роторные грабли

После того как чертежи граблей для мотоблока сделаны, можно приступать к изготовлению рамы. Для этого понадобятся металлические трубки. Их габариты напрямую связаны с тяговой мощностью трактора или другой сельскохозяйственной техники. Для такой цели также можно использовать трубы квадратного сечения, если круглых под рукой не оказалось. Многие фермеры указывают на то, что с такими элементами работать даже проще, так как здесь будет возможность лучше произвести стыковку деталей подгоняя их точно под размеры.

Если человек собирает грабли своими руками не к мотоблоку, а к трактору, вал отбора обязательно стоит снабдить понижающим редуктором. Это объясняется тем, что большее количество данной техники производит примерно 540 оборотов в минуту. Но такое количество слишком велико для самодельного устройства. Для замены ротора здесь можно использовать обыкновенный диск от автомобиля. К его корпусу необходимо приварить как минимум 10 одинаковых трубок. В итоге должна получиться фигура в виде солнца, так как трубки выходят за пределы диска.

Когда трубки стали на свои места, на следующем этапе сборки ворошилок для мотоблока своими руками можно приступить к прикреплению зубьев.

Обычно их делают из обыкновенной толстой проволоки и прочного прута из стали. Присоединяются эти детали с помощью сварочного аппарата. Если перед работой мастер правильно сделал чертежи и собрал устройство, соблюдая указанные там размеры, ворошилки будут качественными и прослужат несколько лет без ремонта.

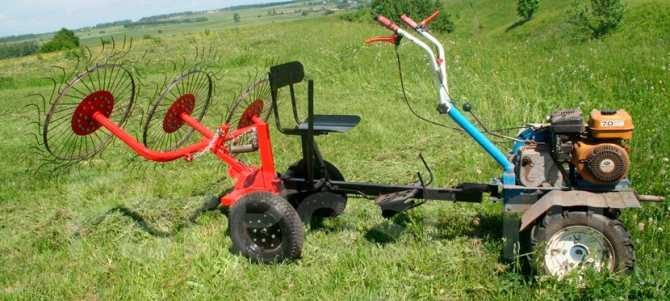

Классический ворошитель «Солнышко»

Если мастер хочет собрать такие грабли к своему мотоблоку или трактору своими руками, он должен понимать, что для первой разновидности техники он может использовать максимум трехколесную конструкцию. Для трактора количество колёс можно увеличить на 2 штуки. Чтобы собрать такое устройство, понадобится следующее:

1. Толстая проволока из стали.
2. Металлические листы толщиной не менее 4 миллиметров.
3. Трубки круглого или квадратного сечения из металла.

Чтобы нарезать и скрепить между собой трубки из стали, понадобится болгарка и сварочный аппарат. Именно из этих элементов будет собрана основная рама ворошителя. После на эту конструкцию нужно прикрепить кронштейны для колёс. Чтобы сделать диски для будущих граблей, можно использовать стальные листы. Как альтернативу иногда используют велосипедные колёса. Но в данном случае их придётся усилить дополнительно накладками и металлическими прутами. Если этого не сделать устройство рано или поздно распадется в момент использования.

Чтобы сделать подобный ворошитель, нужно следовать инструкции

Толстая стальная проволока необходима для изготовления пальцев, то есть крючков, которые будут служить как своеобразные заборники для соломы, скошенной травы или листьев. Конструкцию лучше собирать таким образом, чтобы в будущем эти элементы можно было заменить на другие. Для этого устройство можно оснастить зажимным механизмом или прикрепить эти крючки болтами, что позволит разобрать устройство в любой необходимый момент. Чтобы успешно установить такие игольчатые колёса, лучше использовать подшипники, складывающиеся в ступицы.

На следующем этапе изготовления ворошилки необходимо произвести монтаж навески, которая служит для соединения с сенокосной техникой или мотоблоком. Этот элемент иногда дополнительно снабжают пружинами из стали для эффекта амортизации, а также подъемным механизмом, необходимым для подъема конструкции с земли, чтобы она не испортилась при передвижении по асфальту. Если всё сделать правильно, такая колесно-пальцевая ворошилка будет такой же функциональной, как, например, модель ВМ-3 для мотоблока, за которую придется отдать примерно 11 500 рублей.

Это интересно: как сделать грунтозацепы на мотоблок.

Чертежи и инструкция по сборке

Собрать приспособление своими руками — выполнимая задача даже без специальных знаний.

Навесные колесные

Речь о граблях типа «солнышко», которые так называют из-за колес-ворошилок, располагающихся с обеих сторон от минитрактора. Преимуществами конструкции являются скорость загребания и переворачивания сена, а также долгий срок службы. Всего на «солнышке» размещают 3-5 колес.

Для сборки потребуются:

• болгарка, дрель, ключи, сварка и др. инструменты;
• труба из металла (можно использовать раму от мотоцикла);
• толстая проволока, чтобы сформировать пальцы инструмента;
• кронштейны;
• листы из металла, например стали, чтобы изготовить диски;
• подшипники: по 2 на колесо;
• запчасти для крепительного устройства, чтобы прицепить ворошилки к трактору (например, ступицы автомобиля).

По чертежу нужно собрать детали в одну конструкцию, затем прикрепить «солнышко» к трактору.

Ленточная конструкция

Такой инструмент подходит для сборки и ворошения свежескошенной травы и сена.

Поскольку в конструкции нет колес, грабли считаются навесными.

Роторные грабли

Их фермеры используют для сбора и формирования валков хрупких видов сена. «Пальцы» аккуратно взбивают, переворачивают культуры, сохраняя качество травы без потери массы.

Для сборки потребуются:

• металлические трубы диаметром около 5 см и пруты — 1 см;
• металл для рамы;
• цепь и шестеренки;
• металлический лист для укрепления;
• карданный вал.

Процесс сборки:

1. Подготовка рамы. Ее ширина должна подходить к креплению, а длина — к радиусу захвата. Например, при охвате в 3,5 м длина рамы составит 2,5 м. Форма, которая лучше всего подойдет, — стрела грузоподъемного крана, т.е. с одного конца она широкая, а к другому — сужается.
2. Подготовка ротора. Он будет приводиться в движение карданным валом, в качестве которого используют задние мосты автомобилей (т.к. на них есть необходимые шестеренки).
3. К ротору прикрепить трубы длиной около 40 см. Чтобы это сделать, необходимо просверлить для них отверстия через равные расстояния по диаметру.
4. Изготовить «пальцы» грабель из прутьев, закрепить их к трубам болтами либо приварить.
5. Ротор прикрепить к раме. Чтобы конструкция работала правильно, нужно настроить передачи для сгребания и ворошения. Вал необходимо разделить пополам и разместить части на противоположных сторонах так, чтобы скорость вращения понизилась до 80 и 20 об/мин соответственно.
6. Одну часть прикрепить к раме, используя пластины с подшипниками.
7. Вторую — пружинами прикрепить к днищу. Шестерни надеть на вал и соединить цепью.

Чтобы сменить передачу, работнику будет необходимо поменять шестерню и длину цепи.

Процесс изготовления

Самодельные ворошилки отличаются удобством в использовании, однако, для ремонта могут потребоваться услуги мастера – особенно, если грабли изготавливались из материалов невысокого качества.

Изготовление навесных колесных ворошилок осуществляют, в основном, для минитракторов и мотоблоков. Для мотоблочных агрегатов применяется трехколесная ворошилка, для тракторов – пятиколесная. Чтобы приступить к изготовлению ворошилки, необходимо приготовить следующие инструменты:

• Металлическую трубу.
• Проволоку до 0.7 см толщины.
• Стальные пласты толщиной 3-4 мм.

Из трубы делают раму, на нее ставятся кронштейны. К ним крепятся колеса. Из проволоки делаются специальные загибы – «пальцы», предназначенные для сгребания скошенной травы. К дискам они прикрепляются специальными болтами. Для установки колес пригодятся два подшипника, установленных в ступицах. После этого изготавливается навеска, и уже потом – установка граблей на трактор.

Правильно изготовленные грабли и ворошилки помогут облегчить процесс сборки и ворошения сена, а также его тюкование. Роторные модели отличаются аккуратным обращением с культурами, требующими бережной сборки (к таким культурам, например, относится люцерна). Тракторы с ворошилками легко справляются с тяжелыми работами: переворачиванием и сбором мокрого тяжелого сена.

Технические характеристики

Техника для мини-трактора КМЗ-012

Параметры	Значение
Ширина захвата, см, не более	280
Расчетная работоспособность, га/ч.	1,14
Рабочая скорость движения агрегата, км/ч., не более	5
Вес, кг, не более	74,65
Ширина захвата, см, не более	280

Краткие характеристики ворошилки:

• — модель – ворошилка HR-250
• — ширина для захвата, м — 1,8
• — размер габаритный, 2,1м; 2,0 м; 0,95 м
• — вес – 160 кг
• — всего стрел — 8
• — всего зубьев — 4
• — скорость работы трактора 4/8 км/час
• — оборотов ВОМ базового трактора – 540 в минуту
• — количество пневматических колёс — 2

Ворошилка – это техника для заготовки сена. Кормозаготовительные мероприятия в качестве заготавливания трав на сено, в том числе и соломы на кормление для животного скота – сложный процесс, в котором задействованы кроме косилок, жаток, кормо уборочных комбайнов еще и разная узкоспециализированная техника.

Описание

Перед тем как самостоятельно сделать грабли на мотоблок, человек должен четко понимать, из чего состоит, и как выглядит данная конструкция. Этот механизм можно отнести к навесным оборудованиям, которые агрегатируются с использованием специального адаптера. Ворошители помогают эффективно и без существенных временных затрат собирать траву или сено с большого огородного участка или поля.

Грабли, установленные на сеноуборочные культиваторы, можно опустить или приподнять, используя специальную рукоятку, которая обычно устанавливается для каждого мотоблока с правой стороны по отношению к инструменту. Поскольку данная ручка регулируется, у каждого человека будет возможность выставить длину рукоятки удобным для себя образом. Грабли оснащены поворотным сцепным устройством. Это даст возможность разместить их в передней части мотокультиватора. Говоря о тракторах, инструмент всегда крепят сзади.

Перед началом самостоятельного проектирования такого агрегата человек должен помнить о том, что конструкция должна состоять только из прочной стали, которая характеризуется стойкостью к коррозии. Таким образом, фермер добьется того, что оборудование прослужит как минимум 10 лет без ремонта. Также срок эксплуатации всегда зависит от места хранения и условий использования.

В этом видео вы узнаете, как сделать грабли:

Разновидности

Некоторые экземпляры навесного оборудования в фермерском хозяйстве представляют собой конные грабли, переделанные под мотоблок в целях экономии средств на покупку специализированных граблей. Такое решение приводит к наименьшим затратам, но оно далеко не единственное — на рынке навесного оборудования много выгодных предложений.

Для уборки сена и травы эффективны следующие виды навесного оборудования:

• поперечные грабли;
• валковые;

• ленточные;
• грабли карусельного типа.

У каждого из них свое преимущества, поэтому следует разобрать их подробно и по отдельности.

Поперечные

Крупногабаритная конструкция, рабочая основа которой — грабельная балка с длинными дугообразными зубьями. Агрегат перемещает ими сено и собирает его в валок. При помощи рукоятки оператор мотоблока осуществляет управление навесным механизмом, поднимая и опуская грабли, чтобы сбросить скошенную массу с зубьев и приступить к сборке следующего валка.

Навесное оборудование агрегатируется к прицепной скобе мотоблока при помощи специального адаптера, что позволяет использовать любое дополнительное оборудование на мотоблоке.

Такие грабли успешно работают с сухим сеном, соломой и опавшей листвой, но для этого ширина захвата граблей должна быть не менее одного метра, количество зубьев при этом — не меньше одного на каждые 10 сантиметров.

Валковые

При сложной конструкции и высоких требования к эксплуатации валковые грабли — более производительное решение, чем поперечный аналог. Их применяют не только для сбора травы, но и для выравнивания свежего грунта.В целом валковые грабли практически универсальны для любой работы со скошенной травой и хорошо справляются со следующими задачами:

• загребание;
• ворошение;
• оборачивание и разбрасывание валков;
• разделение валков.

На валковые грабли устанавливаются механические элементы для направления мощи или цепной привод, которые необходимы для передачи вращения от основного мотора на двигательный механизм агрегата.

Мнение эксперта

Левин Дмитрий Константинович

Рабочими элементами этого агрегата являются колеса лучевого типа, которые расположены под углом к направлению движения и оснащены зубьями. Захваченную зубьями первого колеса скошенную массу перехватывают зубья второго колеса — и так до последнего, после чего скошенная масса укладывается в валки.

Благодаря такому устройству валковые грабли имеют следующие преимущества:

• высокая маневренность позволяет применять валковые грабли на полях с разной площадью и непропорциональной формой;
• специальная форма зубьев обеспечивает непрерывный контакт одновременно нескольких зубьев с почвой, способствуя качественному захвату скошенной массы без попадания земли.

На валковые грабли могут быть установлены до пяти пар колес, что помогает охватывать сразу большие территории. Самые крупные валковые грабли могут одновременно переворачивать сено на полосе около трех метров шириной и собирать его валки на два метра. Это обеспечит производительность обработки вплоть до одного гектара в час.

Особенности применения валковых граблей

При использовании валковых граблей оператор может поддевать траву, переворачивать её, а затем собирать в валки или загребать сено за собой. Такое комбинирование возможно путем изменения направления крутящего момента.

• Если одна сторона агрегата крутится по часовой стрелки, а другая – против, то скошенная масса собирается в центральный валок.
• Если рабочие стороны агрегата поставлены развернутым углом, колёса выстроятся одним рядом и сгребут с земли мусор, что крайне удобно, например, при работе в саду.

Ленточные

Чаще всего ленточные грабли применяются для переворачивания и встряхивания травы, чему способствует их устройство. Они прогоняют траву через конвейер, также формируя валки. Ленточные грабли менее универсальны, чем валковые, но по производительности превосходят поперечные грабли. Расположенные поперек движения закрепленные на раме колеса с зубцами сгребают скошенную массу и сваливают её в валок.

Так же, как и в случае с валковыми, ленточные грабли оснащены механизмами для передачи вращения на рабочие колеса агрегата.

Карусельного типа

Особенность граблей карусельного типа заключается в том, что скошенную массу они подхватывают закрепленными к грабельной балке длинными вращающимися спицами с зубцами, а затем сгребают в валки. В движение механизмы приводятся так же от основного двигателя мотоблока.

Какие грабли для мотоблока стали бы использовать Вы?

ВалковыеПоперечные

Разновидности насадок

Чем больше у мотоблока будет насадок, тем лучше – в хозяйстве могут пригодиться разные виды граблей. Существуют ленточные, поперечные насадки, поперечные с ворошителем. Выбор оптимальной насадки зависит от того, с какой целью применяется мотоблок.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Как сделать грабли на трактор своими руками видео

Расскажу я про свой мотороллер Муравей 1984 года выпуска, модель 5.403к и что я делал с ним в период май 2009 — сентябрь 2009. То, что будет описано ниже, не является завершенной работой, автор полностью осознал все косяки и уже давно приступил к их исправлению с чистого листа.

Предлагаем ознакомиться Как выращивать хурму в домашних условиях

Итак, не буду подробно рассказывать, как он у меня оказался, скажу только, что купил я его у деда моего друга за 3 тысячи рублей, а в придачу мне достался второй двигатель, валявшийся в кузове, и второй редуктор-дифференциал. На этом мотороллере дед нас катал, когда нам еще не было и 5 лет. Вытащив это чудо на свет из гаража, когда оно было еще во владении деда, мы поняли, что те 13 лет, которые Муравей провел под дырявой крышей, среди кроликов и курей не прошли для него бесследно.

грабли-ворошилки для минитрактора типа «Солнышко»;
грабли роторные.

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Изготовить самодельную борону можно быстро и легко по такому алгоритму:

1. Изготовьте раму. В качестве заготовок подойдут трубы и металлопрофиль. Не стоит делать раму слишком большой и массивной, чтобы не перегружать минитрактор.
2. По центру рамы закрепляется вал, который усиливается стойками. Диаметр подбирается исходя из размеров дисков.
3. Диски крепятся на вал под небольшим углом, на расстоянии 5-7 см друг от друга. Размещены диски должны быть симметрично. Диаметр – не менее 25 см.
4. Также стоит сделать на краях дисков небольшие надрезы болгаркой для увеличения эффективности работы.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Разновидности

Классификация грабель-ворошилок происходит по нескольким критериям.

• Тип тягача. По данному признаку выделяют две категории агрегатов, первая из которых представлена в виде навесного или прицепного оборудования для тракторов, а вторая имеет гораздо более меньшие размеры и предназначается для мотоблоков.
• Способ валкообразования. По этому критерию различают также две группы устройств: первые обеспечивают боковое, а вторые – поперечное формирование валков. Причём «поперечные» модели имеют очень большой захват, достигающий 15 метров.
• Конструкция. На современном рынке представлено три типа граблей-ворошилок: колёсно-пальцевые, барабанные и зубчатые. Первые оснащены системой амортизации роторных колёс, благодаря чему являются незаменимым видом оборудования при работе на полях со сложным рельефом. Барабанные модели представляют собой прочные и долговечные устройства, принцип действия которых основан на вращении независимых друг от друга колец. Зубчатые агрегаты приводятся в действие зубчатой передачей и способны к изменению угла вращения и наклона зубцов.
• Количество роторных колёс. Самым распространённым видом оборудования являются четырех- и пятиколёсные модели.

Четырехколесные ворошилки рассчитаны на работу с тягачами мощностью от 12 до 25 л. с. и мотоблоками. Ширина ворошения у таких моделей составляет 2,6 м, а ширина захвата травы – 2,7 м. Весят такие устройства порядка 120 кг и способны работать со скоростью от 8 до 12 км/ч.

Пятиколёсные образцы ворошилок агрегируют с любым видом тягачей, исключая маломощные мотоблоки. Имеют чуть более высокие эксплуатационные характеристики, если сравнивать с предыдущим видом. Так, длина конструкции достигает 3,7 м, а роторы расположены наискосок. Такая конструкция позволяет увеличить эффективность ворошения и исключить потери во время сгребания травы. Вес моделей составляет 140 кг, рабочая скорость равна 12 км/ч.

Помимо представленных, существуют и двухколёсные модели, одна из которых будет рассмотрена ниже.
