Чем и как склеить металлы: виды клея, как подобрать, чем соединить

Замена поврежденной резьбы в четыре простых шага

Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.

Шаг 1 – Сверление

Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.

Шаг 2 – Формирование резьбы

В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.

Шаг 3 – Ввертывание вставки

Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.

Шаг 4 – Удаление установочного язычка

После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.

Применение хомутов

Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:

широкие и узкие в виде разъемных колец с отверстиями для болтов;
в виде металлической скобы, фиксирующей герметичную прокладку;
сложной геометрии для крепления к стене или двух трубопроводов между собой.

Хомут для крепления металлических труб

Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.

Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.

ТОП-5 герметиков

Популярные герметики для металла от ведущих производителей смазочных материалов.

Efele 133

Универсальный резьбовой анаэробный герметик, который используется для герметизации и надежной фиксации часто разбираемых трубных соединений. Также задействуется в водяных системах пожаротушения. Подходит для резьбовых соединений, диаметром до 3 дюймов, которые эксплуатируются в средах, с температурой – от –60 до +150 °С. Средство устраняет ослабления болтов и гаек, возникающих под воздействием вибрации или тепловых расширений, предотвращая их самоотвинчивание, пресекает образование течи, повышает допуск на механическую обработку.

Weicon AN 305-72

Анаэробный клей-герметик с высокой вязкостью и средней прочностью, предназначенный для обработки резьбовых соединений труб. В состав средства входит политетрафторэтилен, обеспечивающий надежную фиксацию и предотвращающий самоотвинчивание скрепляющих компонентов. Вещество предохраняет изделия от фреттинг-коррозии и может использоваться в газообразных и жидких средах. Все свойства сохраняются при температуре — от -60 до +150 °С.

Weicon Aqua-Flex

Weicon Aqua-Flex – состав, используемый для герметизации труб и водопроводов, в процессе ремонта судов и других объектов морского и речного сектора. Также задействуется в строительстве при восстановлении крыш и стоков, установки ПФХ-настилов в бассейнах. Вещество применимо во влажных и мокрых средах и подходит для узлов оборудования по производству продуктов питания, поскольку имеет пищевой доступ.

Dow Corning 730 FS

Однокомпонентный фторсиликоновый герметик, используемый для герметизации и соединения в местах, где необходима устойчивость к набуханию от горючих веществ. Также смесь применяется для сборки и восстановления топливных систем и баков самолетов, склеивания и герметизации деталей, подверженных воздействию влаги, механических ударов и вибрации. Вещество устойчиво к растворителям, затвердевает в обычных условиях под влиянием воздуха и влаги, превращаясь в прочную резину. Отличается хорошей адгезией. Стабильность и эластичность сохраняется при температуре — от -65 до +200°C.

Dow Corning Q3-3526

Герметик Dow Corning Q3-3526 – не текучий двухкомпонентный силиконовый материал быстрого затвердевания. Предназначен для быстрой герметизации и соединения деталей с разной скоростью теплового расширения или изделий, подверженных воздействию высоких температур. Задействуется в процессе сборки передних фар, вспомогательного светового оборудования, панелей и частей корпуса транспортных средств, при установке окошек и дверцей СВЧ-печей, а также компонентов других бытовых приборов. Вещество склеивается со многими металлами, не стекает после смешивания и отличается высокой устойчивостью к агрессивным средам.

Продукция из статьи:

Dow corning

Герметик Dow corning 730 FS

Dow corning

Герметик Dow corning Q3-3526

Weicon

Активатор Weicon Aqua-Flex

Weicon

Клей-герметик Weicon Aqua-Flex

Weicon

Клей-герметик Weicon AN 305-72

Efele

Герметик Efele 133

Рекомендованные статьи

Смазка силиконовая аэрозольная

2020-06-18 01:06:05

Смазка для ударных механизмов

2020-06-18 09:59:03

Очистители

2020-06-27 17:15:00

Компаунды Molykote и Dow Corning

2020-07-13 11:46:01

Цепные масла

2020-07-25 09:34:04

Промышленная химия WEICON

2020-07-31 22:07:05

Промышленная химия Simalube

2020-08-22 11:29:06

Защитные покрытия Taerosol

2020-08-29 15:23:06

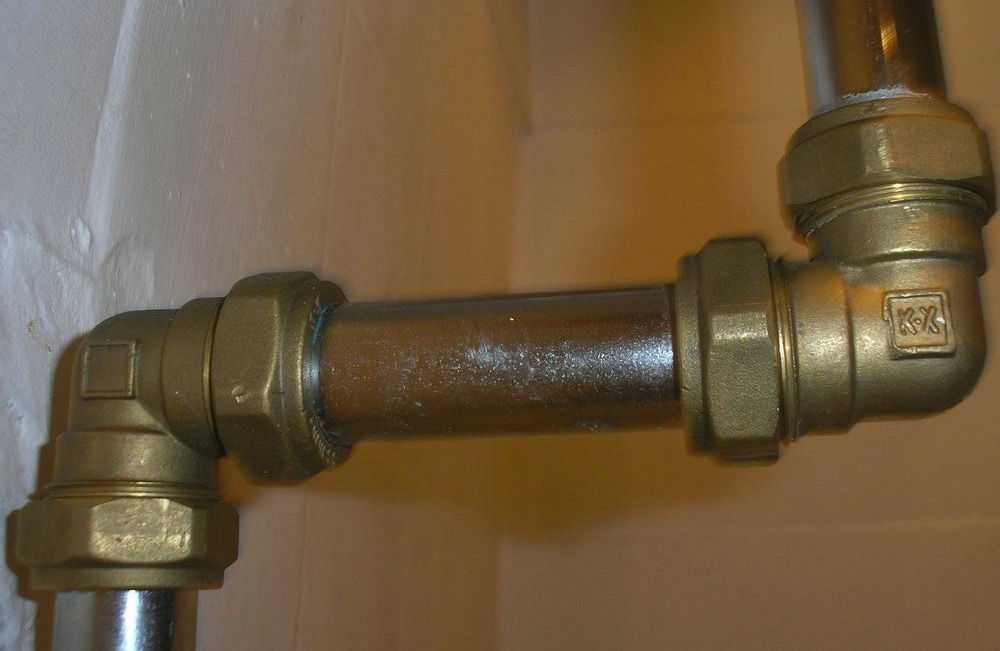

Как устанавливают муфту Гебо

Во время установки следует опираться на инструкцию:

1.с двух сторон трубы делают срез, зачищая края от заусенцев, краски, эмали до металлического изделия. Чистку выполнят посредством наждачной бумаги.

2.в комплекте идет гайка, которую одевают в первую очередь, затем располагают кольцо в форме конуса так, чтобы вершина конуса была направлена на гайку.

3.далее надевают кольцо для прижимания, за ним уплотнитель, который поворачивают по направлению к фитингу.

4.зажимают туго фитинг, чтоб он не сдвигался, но оставалось несколько витков резьбы.

5.тестируют на герметичность соединения, включая воду. Если просочилась вода, то подтягивают гайку, далее опять проверяют. Если герметичность нарушена, то снимают муфту и чистят участок для нее снова.

Плюсы муфтового метода:

1.доступная цена.

2.качество продукции. Правильно проведенные монтажные работы обеспечат долгий срок соединяющей детали, но уплотняющее кольцо надо будет менять периодически.

3.много сфер применения, пригодны, как в водопроводных системах, так и компрессионных.

4.монтаж легкий и занимает мало времени, не требует специального оборудования.

Классические методы для соединения элементов

К самым распространенным вариантам стыковки трубопрокатов из стали и металла относятся:

1.сварочный метод. Наиболее популярный вариант крепления, который имеет некоторые недостатки:

-сложность во время монтажных работ. Неудобно применять сварочный аппарат в ограниченном пространстве, либо, если высота для проведения сварки лишком большая.

-высокая ценовая политика. Аппарат для сварки стоит дорого, почти столько же стоит, нанять сварщика.

-низкая производительность метода. Времени для подготовки аппарата, его транспортировка тратится много.

2.резьбовой метод. Для соединения труб больших размеров нужно иметь метчики с лерками, их стоимость очень велика. Данные соединения требуют оснащения уплотняющими материалами, который необходимо менять время от времени.

3.муфтовый метод. Цена на муфты находится в высоком ценовом сегменте, особенно, если применяются для труб с большим сечением. Чаще всего их используют во время аварий.

Наиболее доступны и экономным вариантом считается применение разного рода фитингов.

Достоинства и недостатки сварки полуавтоматом без газа

Применение сварки полуавтоматом без газа, в сравнении с традиционной технологией в среде инертного или активного газа, поступающего из баллона, имеет как плюсы, так и минусы. К достоинствам можно отнести:

мобильность оборудования – не нужен громоздкий газовый баллон и дополнительные шланги;
отсутствие необходимости постоянной дозаправки баллона и связанных с этим экономических затрат;
возможность формирования более аккуратного шва;
возможность прямого наблюдения за процессом сварки (сквозь защитную маску);
способность влиять на параметры дуги и химическую структуру шва путем использования флюса с разным наполнением.

Из недостатков сварки полуавтоматом без газа опытные сварщики отмечают:

значительную цену проволочного электрода с флюсом;
необходимость щадящей эксплуатации проволоки из-за ее хрупкости;
сложность выбора оптимального режима сварки – он определяется химическим составом флюса;
необходимость очистки шва от шлака;
необходимость наличия у сварочного полуавтомата возможности изменения полярности.

Одним из самых перспективных направлений в этой области считается сварка полуавтоматом без газа Сварка полуавтоматом без газа в домашних условиях очень популярна. Необходимое оборудование, качественное и недорогое, легко найти в специализированных магазинах. Отсутствие громоздкого баллона с газом делает процесс сварки значительно удобней, а качество работ остается высоким. Но начинающему сварщику необходимо учитывать высокую стоимость флюсовой проволоки и получить предварительную консультацию опытного специалиста.

Видео по теме: Сварка порошковой проволокой без газа

Подборка вопросов

Михаил, Липецк — Какие диски для резки металла использовать?
Иван, Москва — Какой ГОСТ металлопроката листовой стали?
Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
Валерий, Москва — Как выковать нож из подшипника своими руками?
Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

объемные (предназначены для соединения трех труб по углам или четырех внутри);
Т-образные (предназначены для соединения трех труб);
Х-образные (предназначены для фиксации четырех труб);
Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

теплицы, парники;
стеллажи, скамейки;
летний душ;
клетки для питомцев, вольеры;
беседки, навесы;
опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

Плюсы

большой срок службы (до 50-ти лет);
конструкции можно многократно собирать/разбирать;
доступная стоимость краб-элементов;
со сборкой справится даже неквалифицированный работник;
универсальность.

Минусы

нельзя соединять трубы больше 40х40 мм;
места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
трубы можно соединять лишь под углом 90 градусов;
если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
гайки нужно регулярно подтягивать.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм

Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Как устанавливают муфту Гебо

Во время установки следует опираться на инструкцию:

3.далее надевают кольцо для прижимания, за ним уплотнитель, который поворачивают по направлению к фитингу.

4.зажимают туго фитинг, чтоб он не сдвигался, но оставалось несколько витков резьбы.

Плюсы муфтового метода:

1.доступная цена.

3.много сфер применения, пригодны, как в водопроводных системах, так и компрессионных.

4.монтаж легкий и занимает мало времени, не требует специального оборудования.

Клеим железо

Для решения некоторых из них понадобятся ощутимые затраты средств и времени. Другие решатся в течение пяти минут с помощью клея, смекалки и фото с подсказками. Временами возникают загвоздки, и приходится долго ломать голову, находя неординарный выход из положения. Например, вопрос «Чем можно приклеить железо к железу, если сварочные работы применять нельзя?» ставит в тупик многих пользователей, затеявших ремонт дома. Как выясняется, эту проблему легко можно решить, если обладать необходимыми знаниями. В наше время клеить можно практически все что угодно.

Рассмотрим вопросы, как приклеить железо к различным поверхностям:

железу;
стеклу;
пластику;
дереву.

Как и в любом деле, результат будет зависеть от выбора склеивающего вещества и точного соблюдения всех требований к проведению работ. Подбирать клеящий состав необходимо исходя из параметров материала и условий, в которых придется работать. Объективно оцените факторы, которые будут влиять на место склеивания.

В данный момент на рынке представлен широкий спектр составов, используемых в условиях повышенной влажности, высокой или, наоборот, низкой температуры, при наличии вибрации. Чем больше факторов будет учтено, тем выше вероятность отличного результата и долговечной службы. Следует четко придерживаться и ни в коем случае не пренебрегать подготовительными процедурами и следить за тщательностью их выполнения. Иначе в дальнейшем все ваши усилия будут сведены к нулю. Еще до начала работы необходимо учесть слабые места и аспекты, которые могут создать неудобства в работе, постарайтесь устранить их заранее.

Клей для металла

При использовании клея следует помнить о мерах безопасности. Многие составы содержат опасные вещества, которые при применении без должного внимания могут причинить вред здоровью. Перед использованием внимательно ознакомьтесь с инструкцией. Всегда следуйте правилам безопасности и используйте необходимые защитные средства. Не подвергайте опасности свое здоровье.

Как пользоваться

Для работы с холодной сваркой понадобится наждачная бумага крупной фракции, ацетон и зажимы. Перед нанесением сварочного состава склеиваемую поверхность ошкуривают для наилучшего сцепления, обрабатывают ацетоном, высушивают на воздухе или строительным феном. Главная мера безопасности в рабочем процессе — это защита кожи и слизистых от контакта с едким химическим веществом. Для этого на руки надевают перчатки, а органы дыхания и лицо защищают специальной маской.

Этапы работы:

Подготовка. Приготовление клея в соответствии с рекомендациями производителя, которые указываются в инструкции. В процессе масса может немного нагреваться — это норма.
Склеивание. Холодная сварка наносится только на чистую, обезжиренную и сухую поверхность без ржавчины. Рекомендуется следить за временем, в течение которого клеящий состав сохраняет свои рабочие качества. Обычно это 3—4 минуты, поэтому работать приходится быстро и аккуратно.
Фиксация и выдержка. С помощью зажимов удобно фиксировать склеиваемые детали в нужном положении. По истечении времени, указанного на упаковке, сварочный шов затвердевает, после чего его обычно выравнивают, шлифуют и красят. Длительность окончательного высыхания в среднем составляет от 8 до 10 часов.

Рекомендации и указания производителя по приготовлению, применению и условиям эксплуатации клея лучше не нарушать, только тогда результат работы будет выдерживать нагрузки и прослужит долгое время.

Наиболее популярные марки

Клеи жидкие для металла производятся разными марками, чтобы было проще определиться, какой вариант подойдет лучше для определенной ситуации, нужно изучить особенности популярных вариантов. Поэтому далее будут описаны свойства востребованной продукции разных компаний.

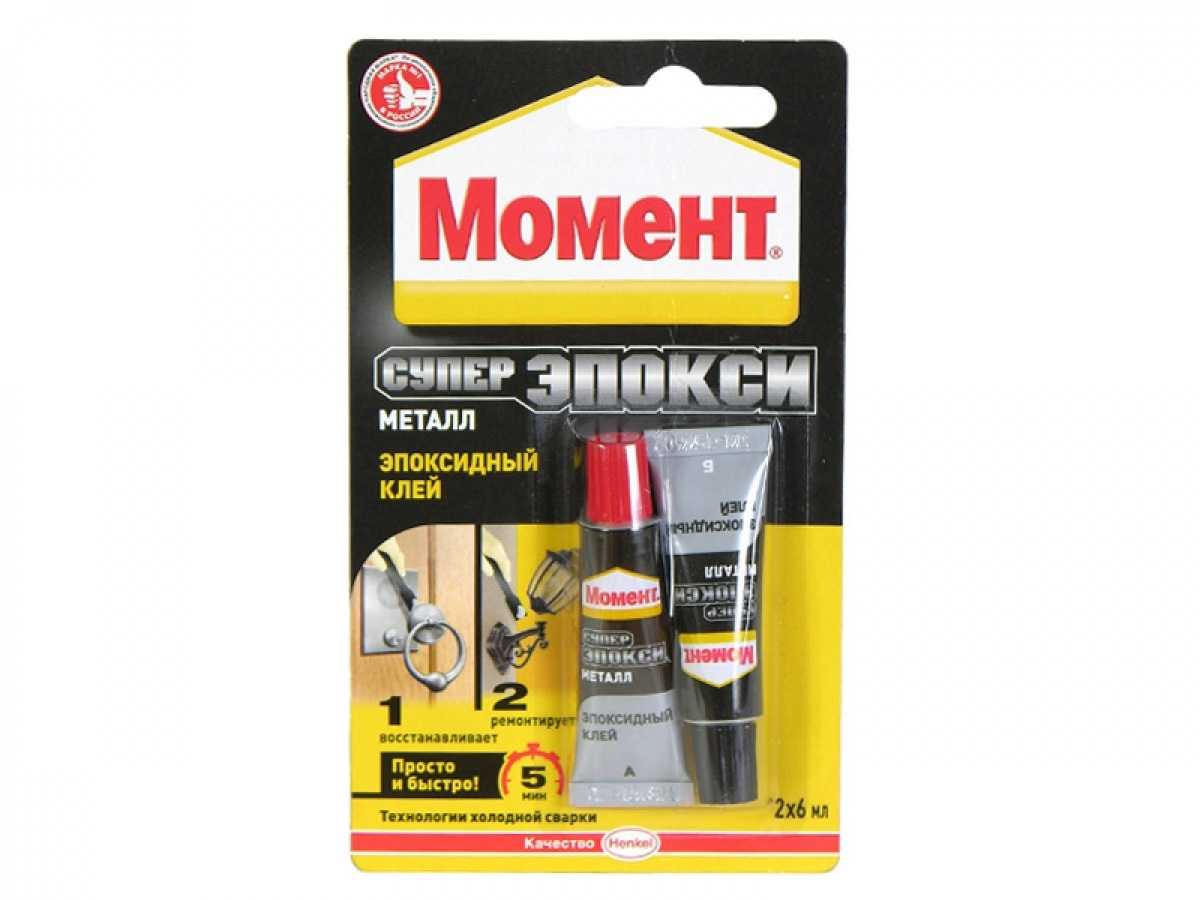

«Момент Супер Эпокси Металл» в составе используются эпоксидная смола и отвердитель. Клей Момент для металла обладают следующими положительными свойствами:

Способен создать надежное соединение металлических деталей с другими материалами (стеклом, пластиком, деревом и т.д.);
Проявляет хорошую устойчивость к изменениям температур;
Приемлемая стоимость.

Негативной стороной отмечают не сильную фиксацию, его универсальное свойство не дает получать лучшие показатели, узконаправленные средства более прочные.

Способен создать надежное соединение металлических деталей с другими материалами.

Клен 812 имеет полупрофессиональное и бытовое назначение. Выглядит как паста, которая может склеить металлические, пластиковые и керамические предметы. После окончания отверждения шов становится жестким, но также хрупким. Поэтому советуют его использовать для предметов, эксплуатируемых без изменения своей формы. Полное высыхание наступает при показателях +80 градусов уже за 60 минут, при комнатной температуре первоначальное схватывание потребует 2 часов. Нельзя допускать приближение средства к открытому огню.

Советуют его использовать для предметов, эксплуатируемых без изменения своей формы.

ВК-12 основой служит полиуретан, также добавляются катализаторы, придающие устойчивость к высокотемпературному воздействию до +1000 градусов, при условии, что оно не будет длиться долго. Использование вещества легкое, эксплуатировать приклеенное им изделие можно после 5 суток, если процесс застывания проходил при комнатной температуре. Имеет самые высокие показатели сцепляемости. Водостойкий, это двухкомпонентный вид, после смешивание компонентов можно применять на протяжении семи часов.

Использование вещества легкое, эксплуатировать приклеенное им изделие можно после 5 суток.

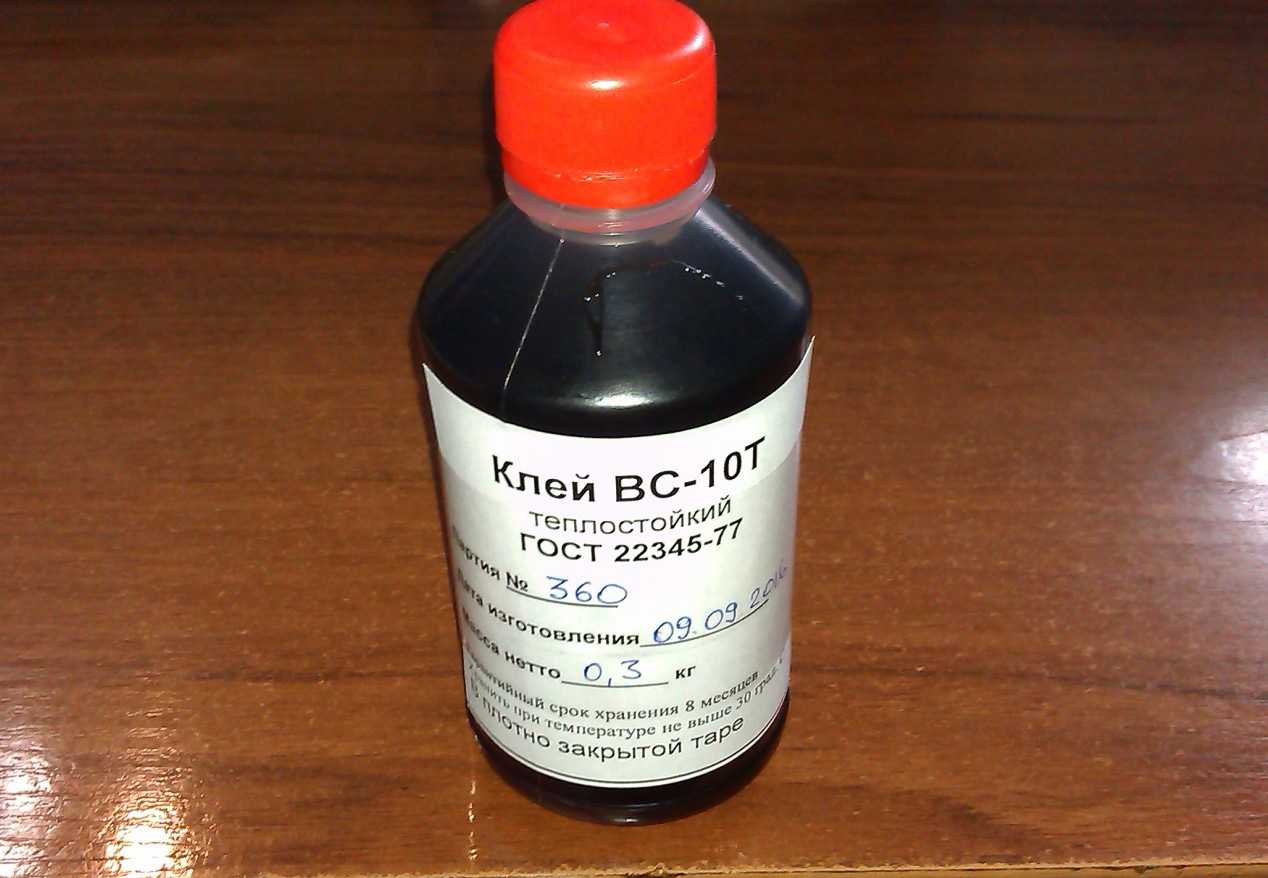

ВС-10Т термостойкий, способен выдерживать воздействия +300 градусов до пяти часов, приемлемая стоимость, удобство применения.

Способен выдерживать воздействия +300 градусов до пяти часов.

К 300-61 это специальный состав, состоящий из 3-х компонентов, найти его в продаже нелегко, обычно производиться оптовая реализация. Профессионалы выбирают его за отличные адгезионные свойства.

Профессионалы выбирают его за отличные адгезионные свойства.

Weicon VA 110 отличается хорошей устойчивостью к сменам температурных показателей и химическому воздействию. Затвердевает под влиянием окружающей среды и влажности. Минусом является высокая стоимость.

Отличается хорошей устойчивостью к сменам температурных показателей и химическому воздействию.

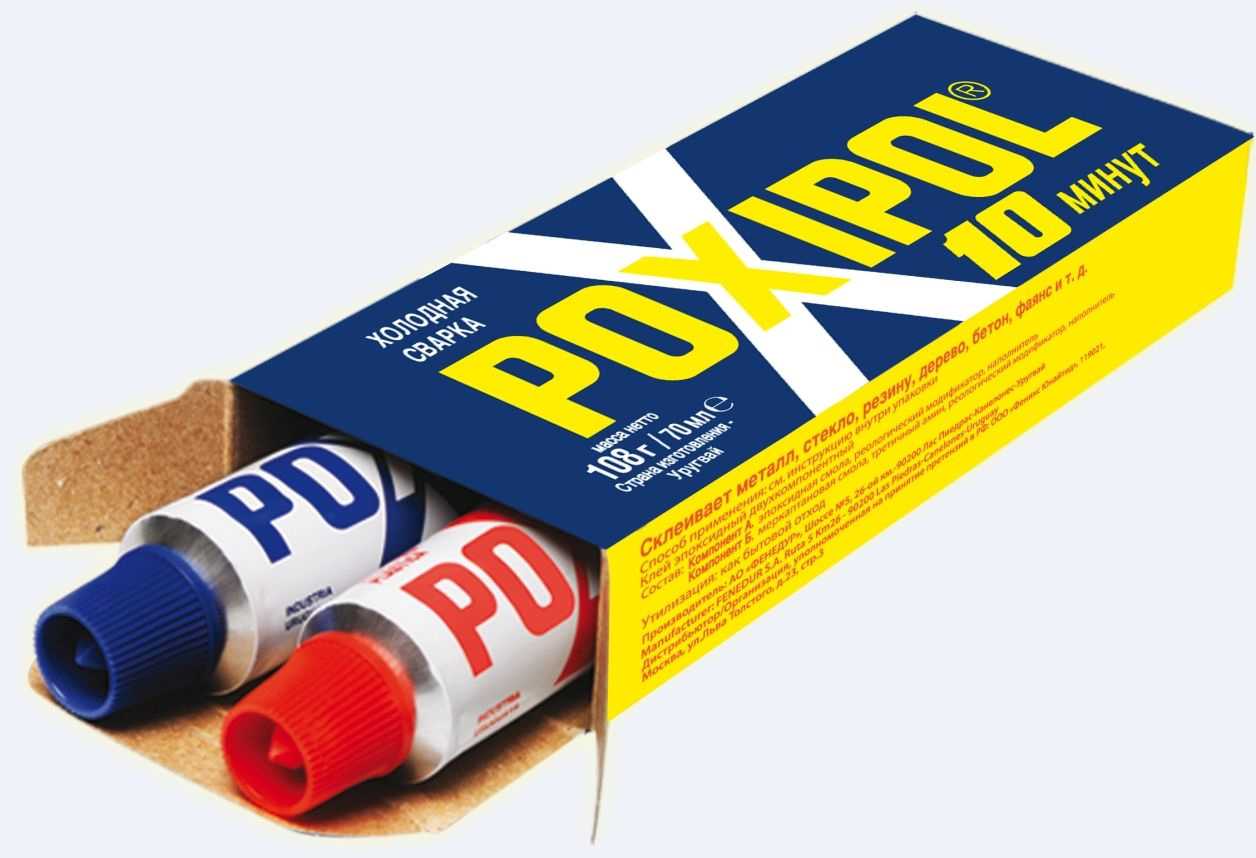

Poxipol это холодная сварка. Преимуществами выделяют простоту использования, быстроту затвердевания, универсальное применение. Не является воспламеняющимся средством, в составе не используются растворители.

Преимуществами выделяют простоту использования, быстроту затвердевания, универсальное применение.

Epoximaxx эпоксидка, которая имеет разные цвета. Стандартно ее выбирают для рукоделия. Применяется также в качестве влагостойкого лака.

Epoximaxx эпоксидка, которая имеет разные цвета.

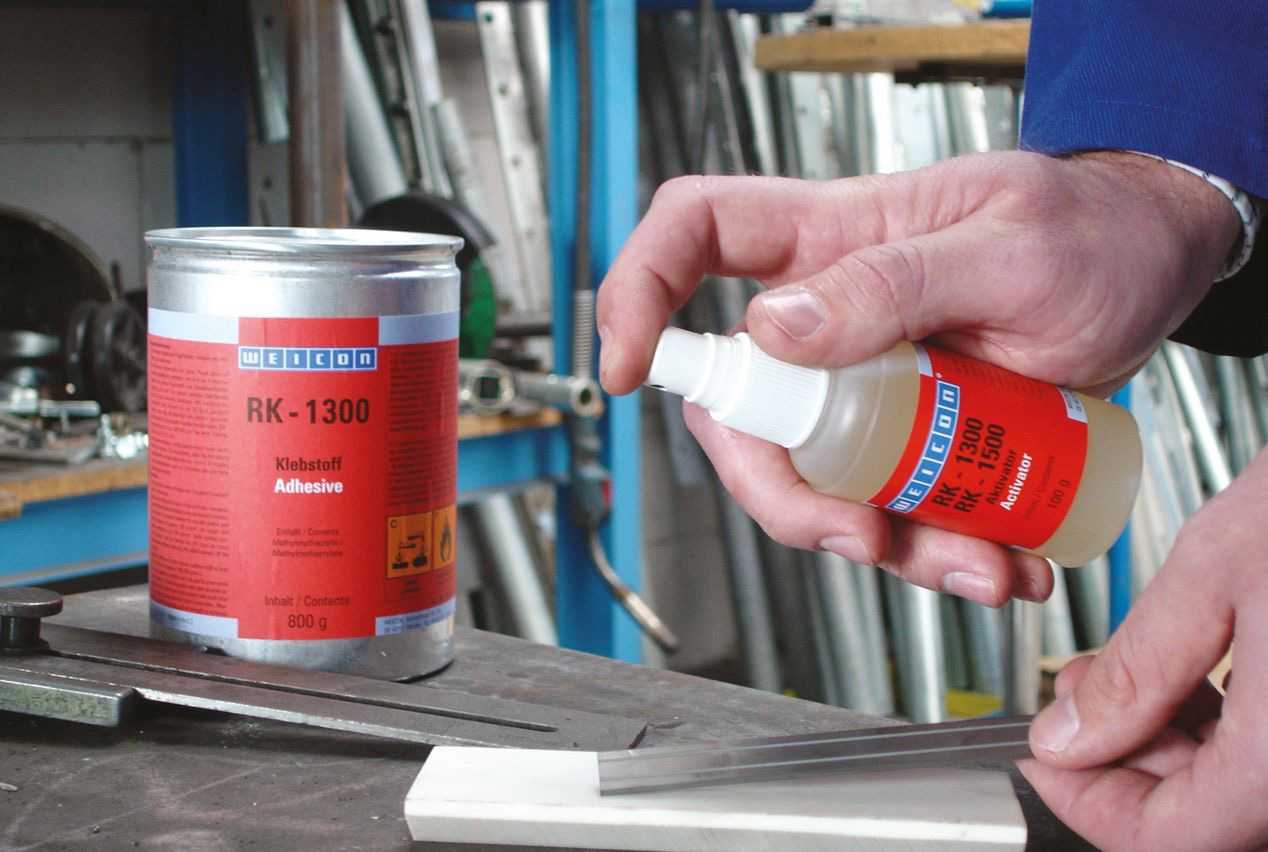

Weicon Rk 1500 суперпрочный клей, отличается универсальностью.

Суперпрочный клей, отличается универсальностью.

Strong Steel Stick Renewal эпоксидный раствор, который помогает произвести ремонтные работы сломанных предметов в короткие сроки. Можно использовать даже под водой. Универсален, применим для: бетонных, металлических, керамических, стеклопластиковых, деревянных изделий. Но стоимость его высока.

Эпоксидный раствор, который помогает произвести ремонтные работы сломанных предметов в короткие сроки.

Чем можно приклеить металл к металлу, коже, керамике, дереву?

Склеить металл с другими материалами способны многие универсальные клеи. Однако они не всегда образуют прочный шов. Кроме того, выбор адгезива зависит от следующих факторов:

объем работ (при склейке больших по площади поверхностей невыгодно покупать дорогие составы);
вероятность контакта шва с влагой (в этом случае потребуется водостойкий адгезив с антикоррозионными свойствами);
температурный режим (некоторые клеи разрушаются при нагревании);
соображения эстетики (для декоративных целей требуются составы, образующие незаметный шов);
эластичность (необходима при склейке материалов с разными коэффициентами расширения).

Скотч двусторонний

Двусторонний скотч выручает, когда нужно быстро скрепить металл с чем-либо или зафиксировать металлическую деталь на гладкой поверхности. Например, этим способом удобно приклеить зеркало к автомобильному стеклу. В продаже можно встретить несколько видов скотча: с основой из ткани, пенопропилена и др.

Для приклеивания металлических деталей лучше пользоваться различными марками монтажного скотча типа 3М VHB. Он обладает большим склеивающим потенциалом и сохраняет адгезию даже при приклеивании тяжелых предметов. Как пользоваться двусторонней липкой лентой?

отрезать нужный фрагмент скотча от мотка;
приклеить липкой стороной к поверхности;
осторожно снять верхнюю защитную пленку;
прижать приклеиваемый предмет к скотчу на несколько секунд;
проверить прочность адгезии.

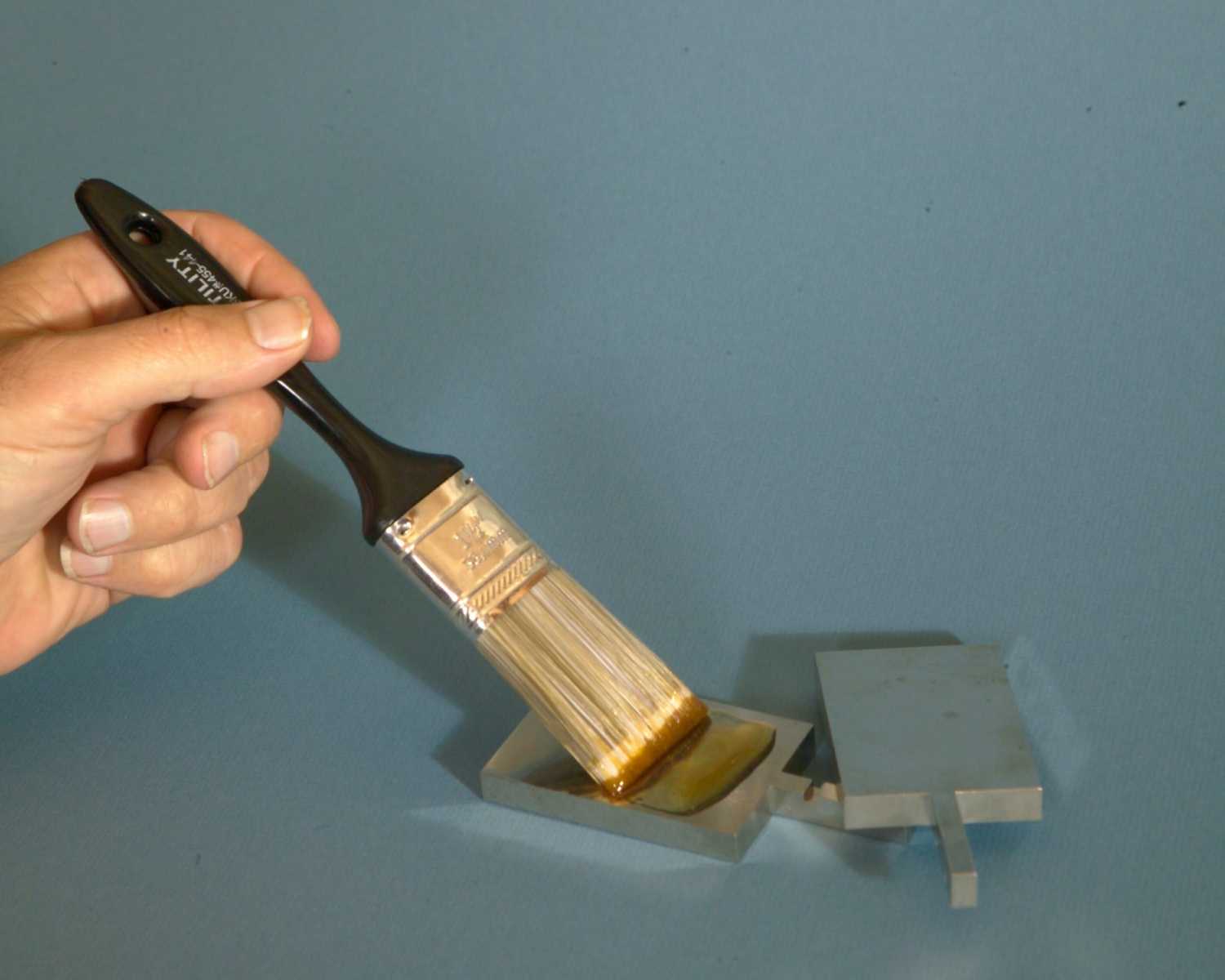

Эпоксидный клей

Составы на эпоксидной основе широко применяются для работы с металлом. После полимеризации они образуют высокопрочный шов, устойчивый к температурным перепадам и воздействию влаги. Недостатком эпоксидных клеящих смесей является медленное затвердевание, занимающее от 24 до 48 часов, что не всегда удобно в работе.

Простейший пример материала этой группы – эпоксидная смола. Она продается в комплекте с отвердителем. Эпоксидная смола после смешивания имеет вид вязкой жидкости. В некоторых случаях для удобства склейки ее загущают с помощью наполнителя. Им может быть порошковый металл, пластиковая стружка, силикатная крошка и др. Смешивая эпоксидную смолу с порошкообразным наполнителем, можно получать клей различной вязкости. Примеры материалов данного типа: «Момент Супер Эпокси Металл», «Ultima», «Poxipol».

Эпоксидные клеи могут быть не только жидкими, но и более плотными. Один из таких материалов имеет название «холодная сварка». Он состоит из двух пластичных масс (базы и катализатора), которые при разминании руками вступают в химическую реакцию и затвердевают. Пример: смесь для холодной сварки «Alteco», самосхватывающийся пластилин «Секунда».

При работе с эпоксидными составами надо помнить об их токсичности и соблюдать осторожность. Попавший на кожу адгезив очень сложно удалить, поэтому руки нужно защитить перчатками

Эпоксидным клеем нельзя пользоваться для починки предметов, соприкасающихся с пищей и питьевой водой.

Анаэробный (бескислородный) клей

Анаэробные адгезивы, или машинные клеи, предназначены для блокировки резьбы или уплотнения фланцев. Основа клеев этого типа – акриловые полимеры. При их контакте с металлом и отсутствии доступа кислорода происходит выделение свободных радикалов, под действием которых акриловая смесь полимеризуется.

Скорость полимеризации зависит от вида металла и его положения в электрохимическом ряду. На активных металлах (железо, кобальт, медь) и их сплавах (чугун, нержавеющая сталь) герметик застывает за 1–3 часа. При контакте с более инертным цинком, алюминием, серебром или хромом время полимеризации растягивается до 7 часов. Для полной стабилизации шва требуются сутки. Герметизируясь между гайкой и болтом на резьбовом узле, адгезив образует жесткий пластик, плотно прилипший к металлическим поверхностям.

Клей на основе цианоакрилата

«Жидкие гвозди» на основе цианоакрилатов называют суперклеем за их универсальность и мгновенное застывание. Поскольку клей универсальный, его можно использовать для склейки металла с металлом или с другими материалами. Однако этот вид адгезива не образует прочного шва, поэтому им не рекомендуется клеить детали, которые будут подвергаться механической нагрузке.

Другое ограничение применения – несовместимость с некоторыми разновидностями пластмасс, например? пенополистиролом. При контакте с суперклеем они растворяются и деформируются. Из-за жидкой консистенции цианоакрилатным клеем неудобно склеивать пористые и шероховатые материалы. В этом случае суперклей смешивают с наполнителем, например, питьевой содой.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

прямые предназначены для стыковки двух элементов системы в одной плоскости;
переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
поворотные, позволяют менять направление потока;
торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Как соединяют трубы без применения сварки и резьбы

Муфты и пресс-фитинги

Компрессионная муфта соединяет два хорошо выровненных участка трубопровода, в которых над местом стыка установлена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Цанговый метод

Подойдёт для стыковки участков, имеющих небольшую глубину заделки, но невозможен, если смежные элементы — пластиковые. Для соединения применяют стандартную вставку, которая располагается вокруг соединяемых участков, после чего обжимается. Надёжный захват обеспечивается после не менее, чем двух полных оборотов цанги. Не рекомендуется для труб из нержавеющей стали. Наиболее известными система данного типа являются зажимы Speedfit.

Обжимная арматура

Как соединить металлическую трубу с пластиковой трубой без резьбы и сварки? Эффективной будет именно обжимная арматура. Она включает в себя две трубчатых детали, при этом одна выдвигается из смежного участка и отличается увеличенной длиной. Изделия не имеют внутреннего упора, и поэтому легко вставляются в труднодоступные места. Место стыка обжимается при помощи пресс-клещей, универсальность которых поддерживается сменными вставками. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение фитинга, чтобы убедиться в его правильном расположении.

Краб-системы для профильных труб

По принципу действия аналогичны обжимным муфтам, но применяются в основном при подключении систем отопления и кондиционирования, характеризуясь характерным внешним видом зажима. Существуют системы следующей конфигурации:

Универсальные, для углового соединения трёх или четырёх труб;
Т- или Х-образные, поперечное сечение скоб у которых соответствует наружному размеру;
Для стыковки под произвольным углом.

Муфты Гебо

Для монтажа необходимо выполнить несколько переходов:

Подготовить стык к монтажу элемента (прошлифовать стыки, убрать возможные заусенцы);
Разобрать муфту;
Надеть компоненты в такой последовательности: зажим, затягивающее кольцо, уплотнение. Свободный участок должен быть не короче 12…15 мм;
Установить Gebo-муфту на подготовленный участок, после этого выполнить затягивание гайки;
Те же операции проделать со смежной трубчатой деталью.

Ремонтно-монтажные обоймы

Выполняются в форме литых полумуфт, с внутренним диаметром, соответствующим внешнему размеру трубы. Внутри располагается уплотнительный элемент, материал которого должен соответствовать условиям эксплуатации стыка. После установки на соединяемый участок половинки обоймы равномерно стягиваются болтами. Здесь особенное значение имеет перпендикулярность торцевых элементов, поскольку от тангенциального смещения данный способ не спасает.

Применение хомутов

Соединение стальных труб хомутами используется преимущественно для негерметизированных трубчатых стыков, которые характерны для трубчатых перил, ограждений и т.п. С увеличением ширины хомута надёжность удержания деталей увеличивается. Лучше использовать универсальные хомуты.

Фланцевое соединение

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
для установки приборов учета (водомеров, теплосчетчиков);
монтаже запорной арматуры (различных задвижек, кранов).

Фланцевое соединение металлических труб

Разъемное безрезьбовое соединение металлических труб формируют, плотно насаживая диски на края труб. При стягивании пластин за счет резиновой кольцевой прокладки создается герметичное стыковое соединение, выдерживающее высокое давление. Уплотнитель между фланцами на водопроводах меняют при появлении утечек. При транспортировании горячих или аммиачных сред (канализационных стоков) раз в три-пять лет.

Применение хомутов

широкие и узкие в виде разъемных колец с отверстиями для болтов;
в виде металлической скобы, фиксирующей герметичную прокладку;
сложной геометрии для крепления к стене или двух трубопроводов между собой.

Источник
