Распространенные поломки популярных марок ЖК-телевизоров и способы их устранения
У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.
Ремонт телевизора Филипс
Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.
Еще одной распространенной неполадкой является самостоятельное включение и отключение монитора. В основном причиной этой поломки является вышедший из строя транзистор, необходимо произвести замену. Такие неисправности рекомендуется устранять самостоятельно только людям имеющие опыт в ремонте телеоборудования.
Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.
Ремонт телевизора LG
У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.
Также как, и в случае с другими моделями ЖК, если проблема серьезная, то ремонт телевизора LG своими руками выполнять не рекомендуется, лучше обратиться к специалистам.
Как добраться до платы
В зависимости от модели и поколения телевизора, блок питания может быть расположен по-разному. В любом случае, необходимо будет снять с ТВ заднюю крышку, которая крепится по периметру небольшими болтиками. После снятия крышки, плата БК будет заметна – она может быть либо оголена, либо скрываться за дополнительным защитным кожухом. Проще всего определить местоположение блока питания по входящему разъему питания, где подход кабель с сети – там и находится плата. Если БК закрыт защитой, ее также придется снять, выкручивая болтику по периметру кожуха. Оголив плату, ее можно будет снять. Сделать это можно следующим образом:
- Открутить болты, используемые для крепления платы.
- Отсоединить шлейф, который может подсоединять плату БП к вторичной плате.
- Отсоединить все провода, ведущие к вторичной плате.
Как правило, для соединения БК и вторичной платы используется один шлейф и один-два провода со специальными разъемами.
T con контрольные точки напряжение
Timing Controller — тайминг контроллер.
Микросхема выполняет перешифровку сигналов, поступающих от видеоконтроллера в сигналы системы управления драйверами. Генерирует все импульсы на матрицу, формирует растр и развертки. Связывает основную плату телевизора или монитора с матрицей.
- Преобразование сведений с шины LVDS (последние модели телевизоров имеют 2). Модуль синхронизируется с LVDS и контроллер (процессор), установленный на плате перешифровывает поступаемые данные в шину RSDS.
- Создаёт основные импульсы и сигналы для вертикальных и столбцовых драйверов матрицы для составления растра.
- Преобразователь DC-DC используется для обеспечения питания драйверов. Гамма корректор — Формирует напряжения для АЦП цифроаналоговый преобразователь. Он способен воспроизводить свыше 15 напряжений.
Заподозрить ее поломку можно практически при любых искажениях изображения. При этом отличить поломку материнской платы от неисправности t-con бывает невозможно, поэтому проверять приходится все вероятности.
Гамма корректор — Формирует напряжения для АЦП
Решение проблемы с подсветкой в телевизорах Supra LC32LT0030W и Panasonic 32ER250ZZ
Разборка телевизора Supra LC32LT0030W
Процесс разборки телевизора сопровождается картинками, так что сложностей возникнуть не должно.
1. Переворачиваем телевизор экраном вниз и отворачиваем винты крепящие заднюю крышку, также не забудьте отвернуть винты с нижней торцевой части, их там 5 шт по 10 мм. Снимаем крышку и убираем динамики, предварительно отключив их.
2. Аккуратно по периметру металлической тонкой лопаткой или пластиковой картой отщелкиваем крепления передней рамки. Переворачиваем лицевой стороной вверх и снимаем рамку матрицы.
3. Снимаем самую дорогостоящую деталь телевизора — матрицу, предварительно освободив шлейф с платой.
4. Убираем рамку на которой лежала матрица, она также крепится на защелках по периметру.
5. Откручиваем 6 болтов и снимаем светоотражатель.
В данном телевизоре в качестве подсветки используются две Led линейки на алюминиевой подложке по 6 диодов, 583 мм каждая.
Точно такая же подсветка устанавливается в телевизор Panasonic TX-32ER250ZZ
Есть два вариант ремонта подсветки:
- замена ВСЕХ светодиодов
- полностью замена линеек
Заменить линейки на новые не составит труда, мы же пойдем по более сложному пути — замена всех диодов на линейках.
Замена светодиодов в линейках K320WDC1
Почему надо менять все диоды, если не исправен всего лишь один? Остальные диоды хоть и работают, но кристалл уже в трещинах, и совсем скоро, и они перестанут работать.
Снимаем линзы, предварительно пометив, какой стороной были установлены.
Линейки алюминиевые, очень быстро остывают, выпаять диоды довольно сложно. Для таких целей я использую нижний подогрев, а сверху грею феном, 10 секунд и диод отпаян. Главное не перегрейте, иначе краска пожелтеет.
Родные светодиоды идут на 6В, большой контакт это минус
В качестве замена используя диоды 6V от LG, правда с обратной полярностью, в дальнейшем в разъеме на плату от подсветки поменяю местами провода.
Заменив все светодиоды, проверяем полностью линейки. Далее приклеиваем обратно рассеивающие линзы.
Устанавливаем в «корыто» линейки и светоотражатель, также меняем провода в коннекторе подсветки. Включаем телевизор перед окончательной сборкой.
Дальнейшую сборку осуществляем в обратной последовательности.
Доработка MSD3463-T5C1, уменьшение тока
Драйвер подсветки LED driver OB3353
Редко, но бывают случаи, когда он выходит из строя, купить его можно на Aliexpress, у проверенного продавца ссылка
Для увеличения срока службы подсветки, для избежания чрезмерного перегрева диодов необходимо уменьшить ток на подсветку. Для материнской платы MSD3463-T5C1 в телевизорах TX-32ER250ZZ и LC32LT0030W доработка заключается в выпаивании двух резисторов 2R20, выделены красным квадратом.
После данной манипуляции ток снижается с 450 до 225 мА

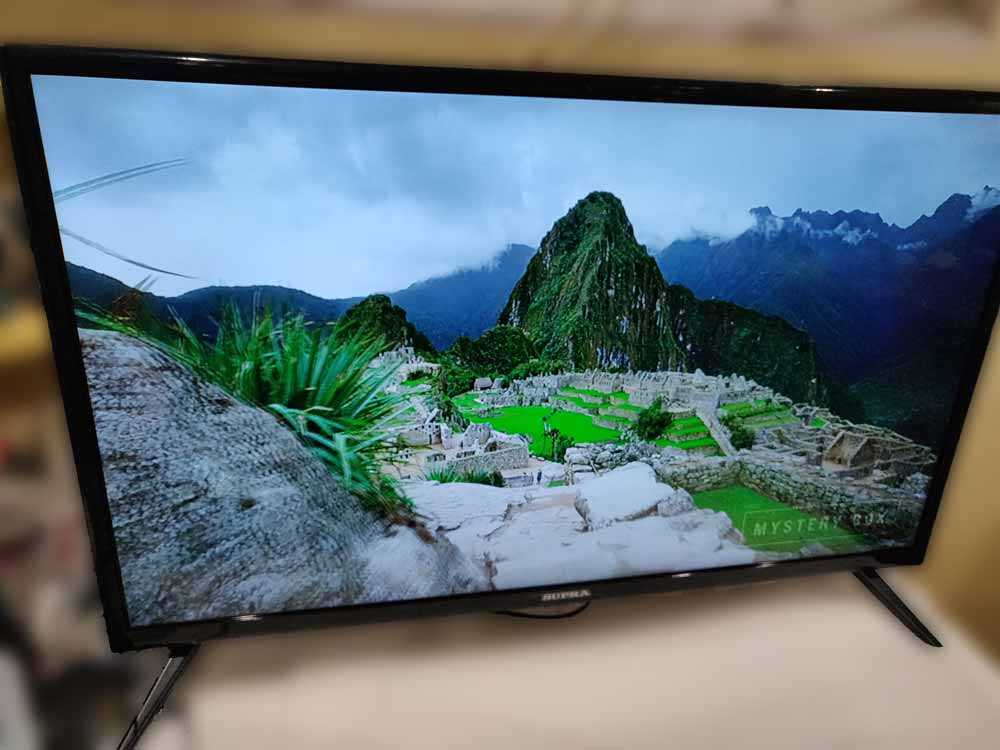

Результат ремонта телевизора:
Ремонт телевизора MYSTERY MTV-3226LT2
Возможные проявления неисправностей
— Телевизор MYSTERY MTV-3226LT2 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует. Неисправность в подобных случаях в первую очередь следует искать в силовых элементах импульсного источника питания (ИИП) — преобразователя сетевого напряжения (AC/DC), который в данной модели телевизора совмещён с основной платой MainBoard MSDV3222-ZC01-01. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность КЗ. При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа. Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PWM SOT23-6, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок. Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы MSDV3222-ZC01-01 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — CPU: MSD308BT-SW; SPI Flash: MX25L6406E M2I; Scaler: NT71263FG-300; EEPROM: 24C16. Неисправные компоненты следует заменить.
Прежде чем менять тюнер LHD, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Внимание! Пользователям и владельцам телевизоров MTV-3226LT2, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства
Как проверить на исправность на практике?
В общем виде наружная диагностика возможных неисправностей и поломок блока питания выглядит следующим образом.
Если внешний вид конденсаторов вызывает у вас хоть какие-то подозрения, то их необходимо сразу же снять и заменить.
Вы заметили перебои с работой дежурного режима – нужно сразу же проверить напряжение на управляемом стабилитроне. Если на выходе данного узла напряжение будет отсутствовать либо иметь слишком низкие значения, следовательно, режим работы нарушен.
Для того чтобы восстановить функциональность элемента, необходимо удостовериться в работоспособности всех остальных деталей схемы. Для этого следует выпаять один контакт подозрительного конденсатора либо резистора, все сгоревшие элементы удалить полностью и сразу же заменить новыми. Если вы увидите участок некачественной пайки – это место нужно залудить с флюсом, а после удостовериться в том, что контакты прочно зафиксированы в зоне крепления.
О восстановлении работоспособности схемы БП и возвращении дежурного режима укажут появление напряжение в 5 В, а также мигание красного светового индикатора на лицевой панели телевизора.
Обращаем внимание на то, что при каждой замене остальных подозрительных элементов необходимо сразу же выполнять проверку – произошли ли изменения на выходе блока питания. О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда
О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда.
Ремонт блока питания
Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.
Ремонт блоков питания жидкокристаллических телевизоров
Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).
Инструкция:
- Вскрыть при помощи инструментов задний корпус устройства.
- Открутив крышку, пользователь увидит, расположенный с левой стороны блок питания ЖК телевизора, а справа находится основная плата.
- На плате блока имеются три трансформатора: нижний, верхний и трансформатор справой стороны – он отвечает за дежурную работу монитора, с него и нужно начинать проверку.
- Трансформатор, отвечающий за дежурный режим должен давать напряжение в 5В. Чтобы понять, в каком проводе произвести замер, рекомендуется воспользоваться схемой или посмотреть на маркировку корпуса. Около нужного контакта будет набито -5В.
- Первым замеряется обрыв цепи, необходимо прикрепить один щуп к контакту -5В, а другой к катоду диода, расположенного на радиаторе. Поставить тестер в режим прозвона, и проверить цепь. Наличие звукового сигнала будет свидетельствовать о том, что обрыва нет.
- Затем один щуп мультиметра прикрепить к панели ТВ, а другой оставить на прежнем контакте, включить экран в сеть и произвести замер напряжения. Если устройство покажет значение меньше 5В, например, 1,5 то это говорит о том, телевизор работает не на полную мощь, возможно, высох конденсатор.
- Нужно перепаять вышедшие из работы элементы, для этого изъять плату, отсоединить шлейф матрицы.
- После выполненной работы экран должен включиться.
Кинескопные ТВ
Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.
Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.
После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.
С чего начать как найти нужную схему
Самый лучший вариант ремонта – если имеется схема на конкретный блок питания. На самом деле все несколько сложнее. Производители не прикладывают к документации на блоки питания принципиальных схем. Приходится их искать в интернете. Проблема в том, что даже известные изготовители не проявляют энтузиазма в выкладывании напоказ своих разработок, а небольшие фирмы из Юго-Восточной Азии вообще не имеют своих сайтов. Приходится собирать по всей сети то, что нашли и выложили энтузиасты. И если для компьютерных блоков питания схему найти относительно просто, то для импульсников, предназначенных, например, для питания LED-лент, дело обстоит сложнее.
ИИП SKS-320.
Так, для блока питания SKS-320 при запросе схемы известная поисковая система выдает только одну адекватную картинку (явно нарисованную добровольцем из Китая). На примере этого устройства далее и будет описан алгоритм поиска неисправности.
Принципиальная схема ИБП SKS-320.
Для других источников схемы может не найтись вовсе. В таком случае лучший выход – срисовать схему с платы самостоятельно. Это требует определенной квалификации – надо, как минимум, знать, как выглядят электронные компоненты, а также приблизительно представлять ожидаемый результат. Для этого надо знать, по какой схемотехнике выполняются блоки питания. В целях облегчения работы можно на плате пометить маркером дорожки питания и пронумеровать элементы (если они уже не пронумерованы).
Другой путь – найти подобную схему, которая может полностью и не совпасть с реальным блоком, но это лучше, чем ничего.
Проявление неисправности БП
В отличие от прочих компонентов ТВ, любая поломка блока питания сразу же влияет на работоспособность телевизора в целом. Это значит, что после включения телевизора в сеть даже не будет загораться индикатор активности, не говоря уже о выводе звука, картинки или проявлении других признаков жизни. Проявление поломки может быть следующим:
- телевизор не включается и не горит светодиод;
- устройство не функционирует из-за срабатывания защиты в блоке питания, которая обычно сопровождается свистом импульсного трансформатора. Данное проявления так же может указывать на необходимый ремонт LED подсветки в ТВ;
- из БП поступает слишком низкое либо чрезмерно высокое выходное напряжение.
Если устройство может включиться и в его работе просто проявляются какие-либо дефекты, то это, вероятнее всего, вызвано другим компонентом телевизора, а не блоком питания. Однако существует также ряд исключений, при которых проблема все же связана именно с БП:
- устройство не включается, хотя горит светодиод дежурного режима;
- изображение появляется через некоторое время после звука;
- для получения нормальной картинки и звучания телевизор необходимо включать и выключать несколько раз.
Отдельно также стоит упомянуть о возможных поломках других узлов телевизора, которые не вызваны неполадками БП, но непосредственно влияют на его работу. К таковым можно отнести узлы включения питания, цепи обратной связи, нагрузки БП и так далее.
