Переключатели, тумблера, кнопки
Переключатели, содержащие драгметаллы.
- ПГ2, ПГ5, ПГ7, ПР1, ПР2, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1В, П1Т4-1В, П1М9-1В, П1М11-1, П1М12-1, ПТ 2-40, ПТ 3-40В, ПТ 33; 55, ПКн-2,4-1В, ПМ2-1В, ПКн-4-1В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ9-1, ПТ11-1, ПТ13-1, ПТ23-1, ПТ25-1, ПТ27-1, МП-12, П1Т-1-1, П2Т-1-1В, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, ОСП2Т-1,2,7, ПКн-8-1В, ПКн-8-2В, ПКн-8-3В, ПКн-8-4В, ПКн-19-1В, ПКн-105-1В, ПКн-107-8В, ПКн-115-1В, ПКн-125, ПКн-150-1, П2Кн-1В,3В и П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2КнТ3В,Т4В, П2КнТ1,3,4В, П3ПН-20, ПП6, ПП8, ПП9, ПП11, ППК-2-20, ТВ1-2, ТВ1-4, ВБТ, ВДМ, ШИВ-25/4, ШИВ-50/4.
- Перечисленные переключатели и кнопки подходят до определённого месяца и года выпуска. Определённые серии переключателей изготавливались с белыми и жёлтыми выводами, подходят только с жёлтыми выводами. С белыми выводами – необходим анализ.
- Переключатели серий МТ, определённых серий МП и подобные в целом виде не покупаем, необходимо разбирать на посеребренные детали.
- По другим переключателям необходим анализ.
Активные компоненты: Транзисторы
| ТИП: | Расшифровка Типа: | |||||||
| SOT | SOT TransistorSOT транзистор | |||||||
| Тип корпуса | Количество выводов | Ширина ленты | Шаг компонента в ленте | Размер корпуса A (мм) | Размер корпуса B (мм) | Размер корпуса S (мм) | Высота корпуса H (мм) | Кол-во в стандартной упаковке(180 мм/7 дюймов)лента пластиковая |
| SOT723 | 3 | 8 мм | 4 мм | 1.2 | 0.8 | 1.2 | 0.5 | 8000 |
| SOT346 | 3 | 8 мм | 4 мм | 2.9 | 1.6 | 2.8 | 1.1 | 3000 |
| SOT323 | 3 | 8 мм | 4 мм | 2.0 | 1.25 | 2.1 | 0.9 | 3000 |
| SOT416 | 3 | 8 мм | 4 мм | 1.6 | 0.8 | 1.6 | 0.7 | 3000 |
| SOT523F | 3 | 8 мм | 4 мм | 1.6 | 0.8 | 1.6 | 0.7 | 3000 |
| SOT23 | 3 | 8 мм | 4 мм | 2.9 | 1.3 | 2.4 | 0.95 | 3000 |
| SOT23-5 | 5 | 8 мм | 4 мм | 2.9 | 1.6 | 2.8 | 1.1 | 3000 |
| SOT23-6 | 6 | 8 мм | 4 мм | 2.9 | 1.6 | 2.8 | 1.1 | 3000 |
| SOT89 | 3 | 12 мм | 8 мм | 4.5 | 2.5 | 4.0 | 1.5 | 1000 |
| SOT143 | 4 | 8 мм | 4 мм | 2.9 | 1.6 | 2.8 | 0.95 | 3000 |
| SOT223 | 3 | 16 мм | 8 мм | 6.5 | 3.6 | 7.0 | 1.6 | 2500 |
| SOT323 | 3 | 8 мм | 4 мм | 2.0 | 1.25 | 2.1 | 0.9 | 3000 |
| SOT343 | 4 | 8 мм | 4 мм | 2.0 | 1.25 | 2.1 | 0.9 | 3000 |
| SOT353 | 5 | 8 мм | 4 мм | 2.0 | 1.25 | 2.1 | 0.9 | 3000 |
| SOT363 | 6 | 8 мм | 4 мм | 2.0 | 1.25 | 2.1 | 0.9 | 3000 |
| SOT23-8 | 8 | 8 мм | 4 мм | 2.9 | 1.6 | 2.9 | 1.2 | 3000 |
Цветовая маркировка отечественных радиоэлементов
С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.
Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.
Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.
Микросхемы, вызывающие интерес у скупщиков
Прием радиодеталей на лом включает в себя:
- осмотр изделия;
- сравнение радиодеталей по фотографиям каталога известных микросхем, использование специализированных справочников;
- взвешивание пригодных элементов;
- определение цены;
- оформление договорных отношений.
Лом радиодеталей приборов советского периода – самый востребованный. В перечне списанных и подлежащих утилизации устройств могут оказаться:
- телевизоры производства СССР, радиолы;
- ламповые приемники и магнитофоны;
- электрические устройства и вычислительные комплексы;
- АТС, измерительные и вычислительные приборы;
- радиоэлектроника, где есть узлы;
- транзисторы и переключатели;
- резисторы и диоды.
Многие люди задаются вопросом, какие микросхемы принимают скупщики радиодеталей. Наиболее распространенными являются такие серии миниатюрных блоков:
Пассивные компоненты: Конденсаторы
| ТИП: | Расшифровка Типа: | |||||
| SC | Ceramic Chip CapacitorКерамический чип конденсатор | |||||
| Размер (дюймы) | Размер (мм) | Толщина компонента | Ширина ленты | Шаг компонента в ленте | Кол-во в стандартной упаковке(180 мм/7 дюймов)лента бумажная | Кол-во в стандартной упаковке(180 мм/7 дюймов)лента пластиковая |
| 01005 | 0402 | 0.2 мм ± 0.03 | 8 мм | 2 мм | 20000 | — |
| 0201 | 0603 | 0.3 мм ± 0.03 | 8 мм | 2 мм | 15000 | — |
| 0402 | 1005 | 0.5 мм ± 0.1 | 8 мм | 2 мм | 10000 | — |
| 0603 | 1608 | 0.8 мм ± 0.1 | 8 мм | 4 мм | 4000 | — |
| 0805 | 2012 | 0.6 – 1.25 мм | 8 мм | 4 мм | 4000 | 3000 |
| 1206 | 3216 | 0.6 – 1.25 мм | 8 мм | 4 мм | 4000 | 3000 |
| 1210 | 3225 | 1.25 мм – 1.5 мм | 8 мм | 4 мм | — | 3000 |
| 1812 | 4532 | 2 мм (Макс.) | 12 мм | 8 мм | — | 1000 |
| 2225 | 5664 | 2 мм (Макс.) | 12 мм | 8 мм | — | 1000 |
БЭСМ
После перевода в Москву (в 1952 году), в Институт точной механики и вычислительной техники, академик Лебедев взялся за производство нового электронно-вычислительного устройства — Большой Электронной Счетной Машины, БЭСМ. Заметим, что принцип построения новой ЭВМ во многом был заимствован у ранней разработки Лебедева. Реализация данного проекта послужила началом самой успешной серии советских компьютеров.
БЭСМ осуществляла уже до 10 000 исчислений в секунду. При этом использовалось всего 5000 ламп, а потребляемая мощность составляла 35 кВт. БЭСМ являлась первой советской ЭВМ «широкого профиля» — её изначально предполагалось предоставлять учёным и инженерам для проведения расчетов различной сложности.
Модель БЭСМ-2 разрабатывалась для серийного производства. Число операций в секунду довели до 20 тысяч. После испытаний ЭЛТ и ртутных трубок, в данной модели оперативная память уже была на ферритовых сердечниках (основной тип ОЗУ на следующие 20 лет). Серийное производство, начавшееся на заводе имени Володарского в 1958 году, показало результаты в 67 единиц техники. БЭСМ-2 положила начало разработок военных компьютеров, руководивших системами ПВО: М-40 и М-50. В рамках этих модификаций был собран первый советский компьютер второго поколения — 5Э92б, и дальнейшая судьба серии БЭСМ уже оказалась связана с транзисторами.
Цветовая маркировка керамических конденсаторов
Цветовая маркировка часто используется для конденсаторов с малой площадью поверхности. Цветные полосы наносятся сверху вниз или слева направо. Номинальная емкость обычно указывается 3-5 цветными полосками, две первые из них обозначают определенную цифру. Черный – 0, коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, голубой – 6, фиолетовый – 7, серый – 8, белый – 9.
Число, которое составляется из цифр, закодированных в двух первых полосках, умножается на множитель, зашифрованный в третьей полоске. Оранжевая полоса означает 103, желтый – 104, зеленый – 105.
В маркировке может присутствовать четвертая полоса, цвет которой соответствует допустимым отклонениям от номинальной емкости. Белый цвет означает, что допустимы отклонения 10 % в обе стороны, а черный – 20 % в обе стороны. Пятая полоска характеризует номинал напряжения. Красный – 250 В, желтый – 400 В.
Активные компоненты: Диоды SOD
| ТИП: | Расшифровка Типа: | |||||||
| SM | Rectangular Diode Gull Wing LeadКвадратный диод – выводы «ласточкин хвост» | |||||||
| Тип корпуса | Ширина ленты | Шаг компонента в ленте | Размер корпуса L (мм) | Размер корпуса W (мм) | Высота корпуса H (мм) | Размер корпуса S (мм) | Размер корпуса B (мм) | Кол-во в стандартной упаковке(170 мм/7 дюймов)лента пластиковая |
| SOD923 | 8 мм | 2 мм | 0.8 | 0.6 | 0.4 | 1.0 | 0.2 | 8000 |
| SOD723 | 8 мм | 2 мм | 1.0 | 0.6 | 0.5 | 1.4 | 0.3 | 8000 |
| SOD523 | 8 мм | 4 мм | 1.2 | 0.8 | 0.6 | 1.6 | 0.3 | 3000 |
| SOD323 | 8 мм | 4 мм | 1.7 | 1.25 | 0.7 | 2.5 | 0.3 | 3000 |
| SOD123 | 8 мм | 4 мм | 2.7 | 1.5 | 1.3 | 3.6 | 0.7 | 3000 |
| DO215AC | 12 мм | 4 мм | 4.3 | 2.6 | 2.2 | 6.1 | 1.4 | 1800 |
| DO215AA | 12 мм | 8 мм | 4.3 | 3.6 | 2.3 | 6.2 | 2.0 | 1000 |
| DO215AB | 16 мм | 8 мм | 7.0 | 6.0 | 2.3 | 1 0 | 3.0 | 900 |
Наследие 90-х годов
В России, как и в остальных странах СНГ, был приватизирован и начал развиваться простой бизнес. Крупные бизнесмены занимались получением сверхприбылей в сжатые сроки. Впоследствии они стали лоббировать изменения законодательства, которые помогали сохранять высокие доходы в своих нишах бизнеса.
Что касается высоких технологий — государство науку практически не финансировало. Это привело к “утечке мозгов”. Многие специалисты оказались за рубежом, где вносили свой вклад в развитие иностранного высокотехнологичного бизнеса. Отечественный же высокотехнологичный бизнес оказался совершенно незащищенным.
iPhone 5 в 2013 году был выпущен с 28-нанометровым техпроцессом
Новая продукция
Новая продукция предприятия включает транзисторы и микросхемы с проектными нормами 500 нм в малогабаритных полимерных корпусах типа SOT-23 и SOT-89 для поверхностного монтажа, которые используются в блоках вторичного питания различной радиоэлектронной техники.
Интегральные микросхемы линейных стабилизаторов напряжения с проектными нормами 500 нм в малогабаритных металлополимерных корпусах типа SOT-23
В частности, налажен выпуск микросхем супервизоров вторичного электропитания – специальных электронных схем, которые позволяют осуществлять непрерывный контроль напряжения. Подобные компоненты необходимы устройствам с питанием от батареи (смартфоны, ноутбуки), а также многим другим электронным приборам, которые даже при работе от сети чувствительным к изменению напряжения источника.
В планах компании – освоить новое серийное производство интегральных микросхем и транзисторов с проектными нормами 350 нм, уже для более сложных изделий.
Зачем нужна маркировка
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Маркировка на практике
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений
Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.
Разнообразные корпуса транзисторов.
Маркировка SMD компонентов
SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.
| Код | Сопротивление |
| 101 | 100 Ом |
| 471 | 470 Ом |
| 102 | 1 кОм |
| 122 | 1.2 кОм |
| 103 | 10 кОм |
| 123 | 12 кОм |
| 104 | 100 кОм |
| 124 | 120 кОм |
| 474 | 470 кОм |
Маркировка импортных SMD
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.
Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.
Японская система JIS
Стандарты маркировки, выработанные в Японии представлены буквами и цифрами в количестве 5 штук:
- Цифра под номером 1 – тип полупроводникового транзистора: 0 – обозначение фотодиода или фототранзистора; 1 – обозначение диода; 2 – обозначение транзистора;
- Буквенный символ S проставляется на каждом выпущенном элементе;
- Третий по счету маркировочный элемент говорит о разновидности детали: А – PNP с высокой частотностью; В – PNP с низкой частотностью; С — NPN с высоким уровнем частотности; D — NPN с низким уровнем частотности; Н – однопереходной; J — транзистор полевого типа с N-каналом; К — транзистор полевого типа с P-каналом;
- Цифра под номер 4 – номер серии в диапазоне от 10 до 9999;
- Пятый символ маркировки обозначает модификацию. Иногда данный символ отсутствует.
Бывают ситуации, когда в кодировке присутствует 6 символ – это дополнительная литера N, M или S, которая отвечает за соответствие прибора определенным стандартам. Маркировка, разработанная в Японии, не предусматривает использование обозначений цветом.
Вместо заключения
Советская промышленность была в полной мере компьютеризирована, но большое количество слабо совместимых между собой проектов и серий привело к некоторым проблемам. Основное «но» касалось аппаратной несовместимости, что мешало созданию универсальных систем программирования: у всех серий были разные разрядности процессоров, наборы команд и даже размеры байтов. Да и массовым серийное производство советских компьютеров вряд ли можно назвать (поставки происходили исключительно в вычислительные центры и на производство). В то же время отрыв американских инженеров увеличивался. Так, в 60-х годах в Калифорнии уже уверенно выделялась Силиконовая долина, где вовсю создавались прогрессивные интегральные микросхемы.
В 1968 году была принята государственная директива «Ряд», по которой дальнейшее развитие кибернетики СССР направлялось по пути клонирования компьютеров IBM S/360. Сергей Лебедев, остававшийся на тот момент ведущим инженером-электротехником страны, отзывался о «Ряде» скептически. По его мнению, путь копирования по определению являлся дорогой отстающих. Но другого способа быстро «подтянуть» отрасль никто не видел. Был учреждён Научно-исследовательский центр электронной вычислительной техники в Москве, основной задачей которого стало выполнение программы «Ряд» — разработки унифицированной серии ЭВМ, подобных S/360.
Результат работы центра — появление в 1971 году компьютеров серии ЕС. Несмотря на сходство идеи с IBM S/360, прямого доступа к этим компьютерам советские разработчики не имели, поэтому проектирование отечественных машин начиналось с дизассемблирования программного обеспечения и логического построения архитектуры на основании алгоритмов её работы.
Способы маркировки емкости конденсатора
На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.
Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное. Возможны следующие варианты.

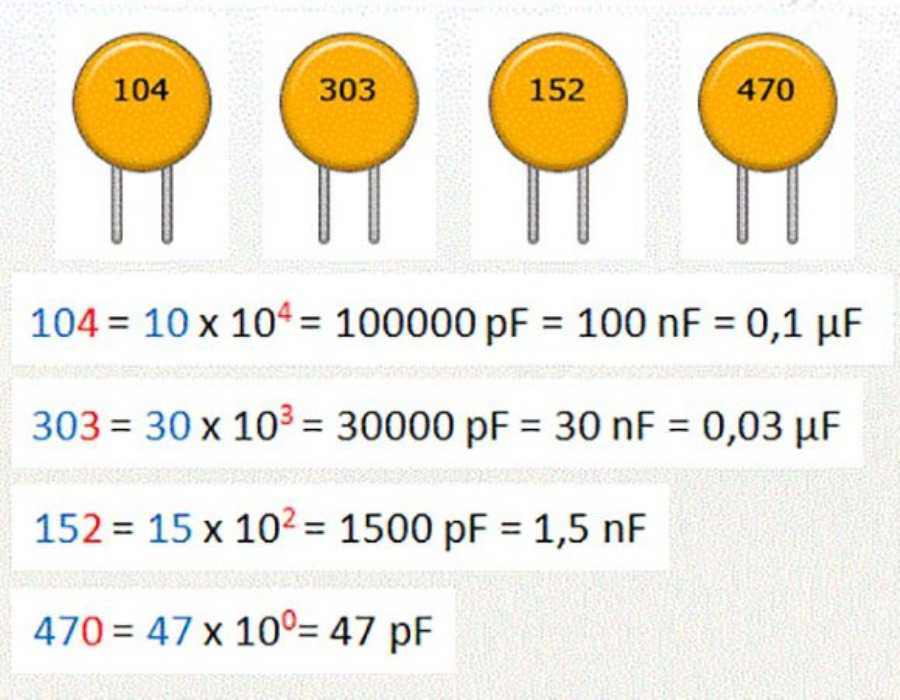

Три цифры
Если в маркировке присутствуют три цифры, то первые две обозначают величину емкости, последняя – множитель нуля. Если последняя цифра находится в диапазоне 0-6, то к числу, состоящему из первых двух цифр, добавляют нули в указанном количестве. Если последняя цифра – 8, то число из первых двух цифр умножают на 0,01, если 9, то – на 0,1. После определения числового значения емкости необходимо установить единицу измерения. Емкость мелких деталей обычно измеряется в пикофарадах. После числового значения может стоять буква, указывающая на единицу измерения: p – пикофарад, µ – микрофарад, n – нанофарад.
Пример 353p = 35 х 103 пФ.
Четырьмя цифрами
Этот вариант похож на описанный выше. Только значащая часть содержит три цифры, а четвертая – это показатель степени для 10. Единица измерения – обычно пикофарады.
Буквенно-цифровая маркировка
При таком способе обозначения емкости буква указывает на место, где должна находиться запятая. Буква R применяется для маркировки емкости в микрофарадах. Если перед буквой R стоит 0, то единица измерения – пикофарад. Например, 0R4 = 4 пФ, R47 = 0,45 мкФ.
Функции десятичной точки может выполнять буква, указывающая на единицу измерения. Например, емкость, равная 0,43 мкФ, на конденсаторах импортного производства обозначается как m43 или µ43. В русском варианте в качестве десятичной точки применяют буквы «п» – пикофарады, «н» – нанофарады, «м» – микрофарады.
В некоторых случаях на корпус конденсаторов наносятся допуски для номинального значения емкости. На деталях большой площади они указаны числами, обозначающими процент допуска. На маленькие конденсаторы допуски обычно нанесены в закодированном виде.
Таблица буквенного кодирования допусков
| Буквенное обозначение | Допуск, % | Буквенное обозначение | Допуск, % |
| B | +/- 0,1 | M | +/- 20 |
| C | +/- 0,25 | N | +/- 30 |
| D | +/- 0,5 | Q | -10…+30 |
| F | +/- 1 | T | -10…+50 |
| G | +/- 0,2 | Y | -10…+100 |
| J | +/- 0,5 | S | -20…+50 |
| K | +/- 10 | Z | -20…+80 |
Олимп
Пожалуй, самыми серьезными из перечисленной техники, были катушечные проигрыватели марки «Олимп». Самый веский аргумент – именно на такие машины частенько записывали свои хиты советские звезды, которым специальные студии были не по карману.
«Олимпы» выпускали на Кировском электромашиностроительном ПО им. Лепсе. Завод жив и по сей день. Мало того, удалось расширить сферу его производства до медицинской, автомобильной и железнодорожной и нефтеперерабатывающей продукции.
Да, от былой славы знаменитых советских магнитофонов остались лишь воспоминания. К сожалению, кануло в лету и величие многих заводов, которые их выпускали, и сегодня только некоторые из них смогли сохранить свое имя и какую-то часть производственного потенциала.
PRO-ELECTRON (система, разработанная в Европе)
Маркировка приборов у европейских производителей несколько отличается. Код, которым промаркирован иностранный транзистор – это комбинация символом:
- Символ под номер один указывает на материал, из которого изготовлен прибор: А – из германия, В – из кремния, С – из арсенида галлия, R – из сульфида кадмия;
- Второй символ сообщает о типе транзистора: С – маломощный прибор с низкой частотностью; D – мощный элемент с низкой частотностью; F – прибор маленькой мощность с высоким уровнем частотности; G – в одном корпусе присутствует одновременно два и более элемента; L – прибор с высокой мощностью и частотностью; S – маломощный прибор с функцией переключения; U – транзистор-переключатель высокой мощности;
- Третий символ означает номер серии продукта: изделия общего пользования маркируются цифрами от 100 до 999; в том случае, когда перед цифровым значением прописана буква, это говорит о том, что данная деталь изготовлена для использования в промышленности или специализированного пользования.
Более того, общая кодировка иногда дополнятся символом модификации. Определить ее может только сам производитель.
Кодовая маркировка электролитических конденсаторов для поверхностного монтажа
Для конденсаторов таких фирм как «Panasonic», «Hitachi» и др. маркировка осуществляется 3-мя основными способами:
1. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости можно посмотреть в таблице ниже:
Код Емкость Напряжение
| А6 | 1,0 | 16/35 |
| А7 | 10 | 4 |
| АА7 | 10 | 10 |
| АЕ7 | 15 | 10 |
| AJ6 | 2,2 | 10 |
| AJ7 | 22 | 10 |
| AN6 | 3,3 | 10 |
| AN7 | 33 | 10 |
| AS6 | 4,7 | 10 |
| AW6 | 6,8 | 10 |
| СА7 | 10 | 16 |
| СЕ6 | 1,5 | 16 |
| СЕ7 | 15 | 16 |
| CJ6 | 2,2 | 16 |
| CN6 | 3,3 | 16 |
| CS6 | 4,7 | 16 |
| CW6 | 6,8 | 16 |
| DA6 | 1,0 | 20 |
| DA7 | 10 | 20 |
| DE6 | 1,5 | 20 |
| DJ6 | 2,2 | 20 |
| DN6 | 3,3 | 20 |
| DS6 | 4,7 | 20 |
| DW6 | 6,8 | 20 |
| Е6 | 1,5 | 10/25 |
| ЕА6 | 1,0 | 25 |
| ЕЕ6 | 1,5 | 25 |
| EJ6 | 2,2 | 25 |
| EN6 | 3,3 | 25 |
| ES6 | 4,7 | 25 |
| EW5 | 0,68 | 25 |
| GA7 | 10 | 4 |
| GE7 | 15 | 4 |
| GJ7 | 22 | 4 |
| GN7 | 33 | 4 |
| GS6 | 4,7 | 4 |
| GS7 | 47 | 4 |
| GW6 | 6,8 | 4 |
| GW7 | 68 | 4 |
| J6 | 2,2 | 6,3/7/20 |
| JA7 | 10 | 6,3/7 |
| JE7 | 15 | 6,3/7 |
| JJ7 | 22 | 6,3/7 |
| JN6 | 3,3 | 6,3/7 |
| JN7 | 33 | 6,3/7 |
| JS6 | 4,7 | 6,3/7 |
| JS7 | 47 | 6,3/7 |
| JW6 | 6,8 | 6,3/7 |
| N5 | 0,33 | 35 |
| N6 | 3,3 | 4/16 |
| S5 | 0,47 | 25/35 |
| VA6 | 1,0 | 35 |
| VE6 | 1,5 | 35 |
| VJ6 | 2,2 | 35 |
| VN6 | 3,3 | 35 |
| VS5 | 0,47 | 35 |
| VW5 | 0,68 | 35 |
| W5 | 0,68 | 20/35 |
2. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
3. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение.
Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
- Staticvoid
- 1 Авг 2020
- 1 комментарий
- smd
- конденсатор
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Область применения транзисторов 13001
Транзисторы серии 13001 разработаны специально для применения в преобразовательных устройствах небольшой мощности в качестве ключевых (переключающих) элементов.
- сетевые адаптеры мобильных устройств;
- электронная пускорегулирующая аппаратура люминесцентных ламп малой мощности;
- электронные трансформаторы;
- другие импульсные устройства.
Нет принципиальных ограничений на использование транзисторов 13001 в качестве транзисторных ключей. Также можно применять данные полупроводниковые приборы в усилителях низкой частоты в случаях, где не требуется особое усиление (коэффициент передачи по току у серии 13001 по современным меркам невелик), но в этих случаях не реализуются довольно высокие параметры этих транзисторов по рабочему напряжению и их высокое быстродействие.
Лучше в этих случаях применить более распространенные и дешевые типы транзисторов. Также при построении усилителей надо помнить, что комплементарная пара у транзистора 31001 отсутствует, поэтому с организацией двухтактного каскада могут быть проблемы.
На рисунке приведен характерный пример использования транзистора 13001 в сетевом зарядном устройстве для аккумулятора переносного устройства. Кремниевый триод включен в качестве ключевого элемента, формирующего импульсы на первичной обмотке трансформатора ТР1. Он с большим запасом выдерживает полное выпрямленное сетевое напряжение и не требует дополнительных схемотехнических мер.
Температурный профиль для пайки бессвинцовым припоем
При пайке транзисторов надо соблюдать определенную осторожность, не допуская излишнего нагрева. Идеальный температурный профиль указан на рисунке и состоит из трех этапов:
- этап предварительного нагрева длится около 2 минут, за это время транзистор прогревается от 25 до 125 градусов;
- собственно пайка длится около 5 секунд при максимальной температуре 255 градусов;
- заключительный этап – расхолаживание со скоростью от 2 до 10 градусов в секунду.
Этот график сложно соблюсти в домашних условиях или в мастерской, да и не так это важно при демонтаже-монтаже единичного транзистора. Главное – не превышать максимально допустимую температуру пайки
Смотрите это видео на YouTube
Транзисторы 13001 имеют репутацию достаточно надежных изделий, и при условиях эксплуатации, не выходящих за установленные пределы, могут прослужить долго без отказов.
Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007
Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142
Как работает транзистор и где используется?
Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность
Описание, устройство и принцип работы полевого транзистора
Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317
Ценность советских радиодеталей
Радиодетали времен СССР отличаются особой ценностью, поскольку в них наиболее высокое содержание драгоценных металлов. Советское производство имело низкий уровень автоматизации, да и квалифицированные сотрудники были в дефиците. Высокого качества конечной продукции в таких условиях добивались за счет повышения содержания ценных металлов в электронных компонентах. Паяли с помощью различных сплавов, в состав которых входили и золото, и платина, и серебро. Именно поэтому электроприборы советского производства и такая же техника, изготовленная за рубежом, сегодня оцениваются по-разному.
Ценные детали можно найти в советских ЭВМ (прародители современных компьютеров, в производстве которых использовалось много драгметалла наивысшей пробы), а также другой технике: старых телевизорах, калькуляторах, магнитолах, радиолах, дисковых телефонах, холодильниках, стиральных машинах, кассовых аппаратах и прочих творениях советских приборостроителей.
