TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр Значение
Uпит 6-18 В
Iвых 7,5 А
Iпокоя 230 мА
Pвых 4х25 Вт
Rвх 30 кОм
Коэффициент усиления 26 дБ
Полоса частот 20-20000 Гц
Коэффициент гармоник 0,05 %
Rнагр 4 Ом

Назначение выводов

Номер вывода Назначение
1 Напряжение питания
2 Выход 1+
3 Общий
4 Выход 1-
5 Выход 2-
6 Общий
7 Выход 2+
8 Напряжение питания
9 Диагностика
10 Вход 1
11 Вход 2
12 Общий сигнальный
13 Вход 3
14 Вход 4
15 Выбор режима
16 Напряжение питания
17 Выход 3+
18 Общий
19 Выход 3-
20 Выход 4-
21 Общий
22 Выход 4+
23 Напряжение питания

Микросхема TDA2030A (К174УН19).

Микросхема TDA2030A представляет собой мощный операционный усилитель с низким уровнем гармонических искажений (THD Total Harmonic Distortion) менее 0,08%.

Микросхема имеет встроенную тепловую защиту, которая срабатывает при температуре кристалла 150ºС, и защиту от коротких замыканий, которая может защитить микросхему в течение 10 секунд при перегрузке.

Микросхему можно питать от двухполярного источника питания, что не создаёт дополнительных трудностей с пульсацией напряжения питания и щелчками при включении.

Советский аналог этой микросхемы К174УН19.

Предельные эксплутационные данные.

Напряжение питания – ±6… ±22 В*,

Максимальное входное напряжение – ±15 В,

Максимальные выходной ток – 3,5 А,

Максимальная температура кристалла – 150ºС,

Максимальная мощность, рассеиваемая микросхемой, при температуре корпуса ≤ 90ºС – 20 Вт.

——————————

* Предельное допустимое напряжение для К174УН19 — ±6… ±18 В

Схемы УНЧ

XPT4890

Первое, что попалось на глаза, это была плата от какого-то китайского планшета. Насколько помню, это был MID с установленным Android 2.1 или 2.3.

На борту красуются две одноканальные микросхемки XPT4890, скорее всего, аналог LM4890MM

Что из них можно собрать? Только маломощный ( от 0.2 — 1 W ) усилитель звука с напряжением питания от 1.8 до 6 вольт.

Эта микросхема имеет форму MSOP, что позволяет встроить её в довольно тесное пространство, например, в планшет или под корпус мобильного телефона. Жаль, что по качеству звука она «хромает» — судя по даташиту, у нее провал после 10 КГц.

LM4871

Эта микросхемка, LM4871, тоже одноканальная, в корпусе PSOP. Можно подключать, как 3-4 Омные динамики ( с них мощность будет 3-2.5 W, как уверяет производитель ), так и 8 Омные ( 1.5 W, по данным того же производителя. Хотя на мой слух они не тянут на такие цифры ). Рабочее напряжение от 2 до 5.5 вольт.

Интересно, что микросхема представляет собой мостовой УНЧ, класса AB (если верить datasheet и Texas Instruments).

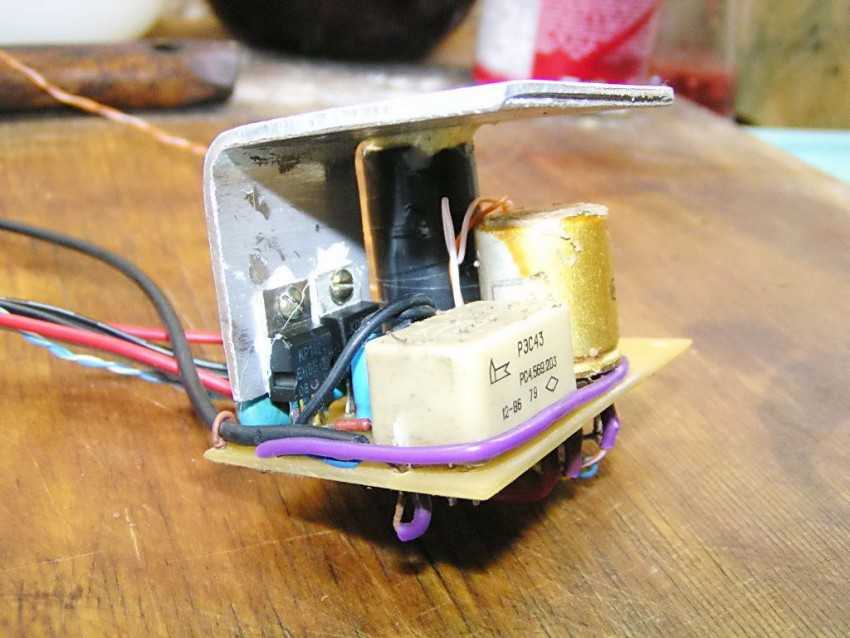

Эту плату я отковырял с акционной колонки Pringles. Питалась она от 3-х мизинчиковых батареек.

D2822, CD2822, TDA2822

Эти микросхемки получили широкое распространение в китайских магнитолах, радио и прочей в переносной аудиотехнике. Они взаимозаменяемые, разница только в рабочем напряжении и выходной мощности. Например, CDA2822 питается от 1.8 до 7 вольт ( макс. около 0.5 W ), в то время как TDA2822 — от 1.8 до 15 вольт ( около 1W ).

Эта микруха была вытащена из китайского кассетного магнитофона. Так же, я её встречал в MP3/USB/SD радио и в обычных радиоприемниках с часами. Желательно крепить на нее теплоотвод, так как при полной громкости прослушивания корпус микросхемы хорошо нагревается.

К174УН7

Отечественная микросхема К174УН7 одноканального усилителя звуковой частоты. При нагрузке 4Ома, питании 15 вольт может выдавать 4.5 ватта. Его возможные аналоги — A210K, A205K, A210K,DUL1481PT, LA4420, ТBА810AS, ULA6481.

Рабочее напряжение от 3 до 18 вольт.

Если мне не изменяет память, то снял я её со старого телевизора, или может быть магнитофона.

LM1876T

Это уже более серьезная микросхема двуканального усиления. Выдает от 15-22 W при питающем напряжении 20 — 64 вольта.

Сборка усилителя на этом LM1876 будет затруднена поиском двуполярного блока питания с напряжением +20 ( Vcc )  -20 вольт ( Vee ).

Есть еще такая микросхема LM4731:

Но я так понял, что это почти аналог LM1876, то же двуполярное питание, распиновка такая же, но напряжение до 56 вольт.

Вот, что можно найти для сборки усилителя УНЧ всего лишь перебрав старую технику, которая пылится на балконе или в кладовке.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала.

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр Значение
Uпит 6-18 В
Iвых 7,5 А
Iпокоя 230 мА
Pвых 4х25 Вт
Rвх 30 кОм
Коэффициент усиления 26 дБ
Полоса частот 20-20000 Гц
Коэффициент гармоник 0,05 %
Rнагр 4 Ом

Назначение выводов

Номер вывода Назначение
1 Напряжение питания
2 Выход 1+
3 Общий
4 Выход 1-
5 Выход 2-
6 Общий
7 Выход 2+
8 Напряжение питания
9 Диагностика
10 Вход 1
11 Вход 2
12 Общий сигнальный
13 Вход 3
14 Вход 4
15 Выбор режима
16 Напряжение питания
17 Выход 3+
18 Общий
19 Выход 3-
20 Выход 4-
21 Общий
22 Выход 4+
23 Напряжение питания

Настройка транзисторного усилителя низкой частоты

Питание обоих усилителей можно осуществить от 3 пальчиковых батарей или же от простого и надежного стабилизатора напряжения построенного на микросхеме LM317.

Настройка усилителя первого варианта сводится к подбору сопротивлений R2 и R4. Величину сопротивлений нужно подобрать такой, чтобы миллиамперметр, подключенный в коллекторную цепь каждого транзистора, показывал ток в районе 0,5…0,8 мА. По второй схеме необходимо также выставить коллекторный ток второго транзистора путем подбора сопротивления резистора R3.

В первом варианте возможно применить транзисторы марки КТ312, КТ3102, или их зарубежные аналоги, однако при этом необходимо будет выставить правильное смещение напряжения транзисторов путем подбора сопротивлений R2, R4. Во втором варианте в свою очередь, возможно применить кремневые транзисторы марки КТ209, КТ361, или зарубежные аналоги. При этом выставить режимы работы транзисторов можно путем изменения сопротивления R3.

В коллекторную электроцепь транзистора VT2 (обоих усилителей) взамен наушников возможно подключить динамик с высоким сопротивлением. Если же необходимо получить более мощное усиление звука, то можно собрать усилитель на TDA2030, который обеспечивает усиление до 15 Вт.

Особенности усилителей на микросхемах

Сегодня для создания усилителей используют:

  • Биполярные и полевые транзисторы;
  • Интегральные микросхемы;
  • Электронные лампы.

Первые 2 варианта пользуются большей популярностью среди радиолюбителей за счёт компактности, хорошего диапазона воспроизводимых частот и низкого процента искажений.

Для сборки усилителей часто используются микросхемы TDA. Они отличаются:

  1. Простотой в работе. Результат достигается путем подведения питания, подключения динамиков и нескольких радиоэлементов.
  2. Доступностью. Их можно приобрести как на интернет площадках, так и в магазинах радиоэлектронике. Чтобы покупка была выгодной, стоит предварительно сравнить цену.
  3. Комплектацией. Микросхема снабжена защитой и другими опциями в зависимости от модели.
  4. Оптимальным соотношением цены и качества.

Кроме того, микросхемы не защищены от короткого замыкания при повышенных нагрузках. Это нужно учитывать при планировании схемы усилителя. При желании можно взять продукция другого бренда.

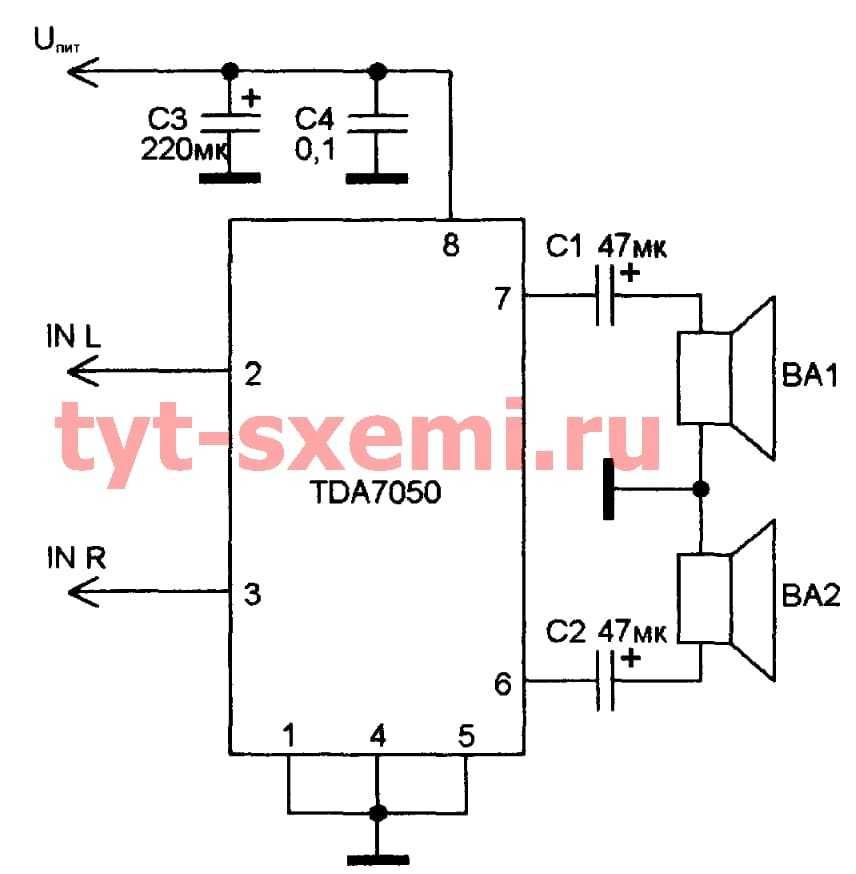

Пара усилителей на микросхеме TDA7050

Напряжение питания всего от 1,6 В и эта схема отлично подходит для работы от аккумуляторов и батареек.

Схемы достаточно простые для сборки начинающим радиолюбителям. Ее можно собрать и на макетной плате.

Мостовой вариант усилителя микросхемы


Преимущества микросхемы:

  • Малое количество внешних элементов необходимых для работы микросхемы;
  • Небольшой ток потребления;
  • Коэффициент усиления 26 дБ;
  • Плавающий дифференциальный вход;
  • Микросхема обладает режимами стерео и моста.

Характеристики микросхемы

Напряжение питания (Uпит) 1,6 — 6 В
Ток потребления в холостом режиме (I потр) 3,2 мА
Выходная мощность в мостовом режиме 140 мВт
Выходная мощность в режиме стерео 75 мВт
Разделение каналов 40 дБ

Источник схем

С. Р. Баширов, А.С. Баширов Современные интегральные усилители

Как подключить микросхему тда 7384

При минимуме необходимых внешних компонентов микросхема обеспечивает возможность построения четырехканального усилителя, реализации функций оперативного бесшумного выключения выходного сигнала («Mute») и перехода в ждущий режим («Stand-By»). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах. Микросхема TDA7384 снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Предусмотрено подключение нагрузки с большим индуктивным сопротивлением. Микросхеме не грозит отключение общего провода. На рис. 2 представлены структурная схема усилителя, его цоколевка и типовая схема его включения. С выводом 1 электрически соединена теп-лоотводящая пластина корпуса. Вывод 25 — свободный. Минимальная рекомендуемая емкость конденсатора С10— 10 мкФ. Управлять усилителем на TDA7560 по входам «Mute» и «Stand-By» можно сигналами, снимаемыми непосредственно (без промежуточного усиления) с портов микропроцессора или с выходов логических элементов микросхем структуры КМОП. Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня. Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее. Если режимы «Mute» и «Stand-By» не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания. На рис. 3—5 показаны зависимости потребляемого одним каналом микросхемы TDA7384A тока Iпот, выходного напряжения Uвых и максимальной выходной мощности одного канала Рвых для двух значений коэффициента гармоник Кг от напряжения питания Uип. На рис. 6 и 7 представлены частотные характеристики коэффициента гармоник и подавления пульсаций напряжения питания Un.n (Rвых— выходное сопротивление источника сигнала; U.эфф — эффективное напряжение пульсаций), а на рис. 8, 9 — зависимости коэффициента гармоник для двух значений частоты сигнала и суммарной рассеиваемой мощности Ррвс.сумм при одновременной работе всех каналов и КПД усилителя от суммарной выходной мощности Рвых. сумм. READ Как подключить трехходовой клапан с электроприводом

По материалам О. ДОЛГОВ, В. ЧУДНОВ Московская область

Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ

ПЕРЕЧЕНЬ МИКРОСХЕМ С ОДИНАКОВОЙ ЦОКОЛЕВКОЙ (ЗАМЕНА)

Источник

Для автомагнитолы

Усилитель для автомагнитолы возможно собрать на распространенной микросхеме TDA8569Q. Ее характеристики:

  • напряжение питания 6-18 вольт
  • входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом
  • диапазон частот 20-20000 Гц

Для начала нарисуйте печатную плату, после просверлите отверстия в ней. Затем плату нужно протравить хлорным железом. После лудить и припаять все детали микросхемы. Во избежание присадок по питанию на дорожки питания нужно будет нанести толстый слой припоя. Предусмотреть систему охлаждения с помощью кулера или радиаторной решетки.

В заключении сборки необходимо изготовить фильтр от помех системы зажигания и плохой шумоизоляции по следующей схеме: на ферритовом кольце диаметром 20 мм намотать проводом сечением 1-1,5 мм в 5 витков дроссель.

Собрать устройство для улучшения качества звука в домашних условиях не составит труда. Главное определиться со схемой и иметь под рукой все комплектующие, из которых можно с легкостью собрать простой усилитель звука.

TDA7265 и два варианта включения

Есть два варианта включения микросхемы.

  • Большой диапазон питания (+-25В);
  • Схема с двуполярным питанием;
  • Мощность 2х25 Вт
  • Есть режим работы без звука и функция ожидания;
  • Термозащита от перегрева во время работы усилителя;
  • Присутствует защита от кз.

Характеристики микросхемы

Напряжение питания Uпит 25 В
Напряжение на выходе в холостом режиме 80 — 130 мВ
Ток потребления в холостом режиме Iпотр 65 — 120 мА
Ток смещения на неинвертирующем входе Iсмещ 500 нА
Выходная мощность Pвых 20 — 25 Вт
Коэффициент гармоник Kr 0,01 — 0,7 %
Коэффициент усиления (открытый контур) 80 дБ
Входное сопротивление Rвх 15 — 20 кОм
Температура отключения 145 °C

Предельные параметры микросхемы

Напряжение питания Uпит 25 В
Выходной пиковый ток 4,5 А
Рассеиваемая мощность Pрасс 30 Вт
Рабочая температура Tраб -20…+85 °C
Температура хранения Tхран -40…+150 °C

Полный шестиканальный усилитель НЧ для персонального компьютера и DVD

Рейтинг:  5 / 5

Подробности
Категория: УМЗЧ на микросхемах
Опубликовано: 26.06.2018 08:25
Просмотров: 2983

В радиолюбительской литературе довольно часто встречаются описания усилителей мощности НЧ (УМНЧ) для усиления звуковых сигналов с линейного выхода видеокарты персонального компьютера. Изредка этот УМНЧ дополнен предварительным усилителем с блоком регуляторов тембра. Ну а схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Особенности конструкции. При конструировании я не ставил перед собой задачу создать усилитель на все случаи жизни. Он состоит только из действительно нужных в работе блоков. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя. Его усилитель мощности состоит из 5 идентичных каналов мощностью по 22 ватт каждый и одного сабвуферного канала на 40 ватт.

Радиосхема усилителя, схема усилителя для сабвуфера и другие

Усилитель звука на 60Вт своими руками

Усилитель звука на 60Вт своими руками

Вот пока есть немного времени, на сайте появляеться еще одна новенькая схема, все знаем что чем больше мощность усилителя,тем он дороже стоит. Но как сделать если нужен усилитель и мощный и в то же время не бьет сильно по карману.

Хочу представить многим знакомую схему постого усилителя мощностью 25 или 60 ватт, стоимость которого копейки. Как было уже сказано, мощность усилителя зависит от напряжения питания и номиналов резисторов (в скобках указаны номиналы на 60 ватт).

УМЗЧ был собран мной и многократно проверен в работе, он показал очень высокую надежность.

Был собран вариант на 60 ватт.

Подробнее…

Усилитель звука на микросхеме tda 2003

Усилитель звука на микросхеме tda 2003

Немало схем в интернете на тему узч, к которым могут относиться схемы как мощных усилителей звука так и средних. Захотелось и мне чего погромче, покачественней. И подумав решил, что сойдёт усилитель на 10-20 Ватт. Думаю этого вполне достаточно.

Конструкция была предназначена для прослушивания музыки во времы игры на школьном футбольном поле. Эта выходная мощность как раз подходила для того, чтобы хорошо слышать музыку во всех частях поля. Данную схему соберёт даже начинающий, однако и опытный радиолюбитель захочет иногда себя побаловать таким отличным повторением. Схема довольно-таки лёгкая и стабильная в работе.

Подробнее…

Усилитель для сабвуфера своими руками

  • Усилитель для сабвуфера своими руками
  • Усилитель имеет защиту от перегрева, перегрузки и плавное включение, устраняющие хлопки в динамике при включении питания.
  • К сожалению печатной платы не осталось для данного усилителя.
  • Но для тех кто серьезно решил заняться его сборки, труда не составит.
  • Выходная мощность этого усилителя составляет 100Вт

Подробнее…

Схема усилителя на сабвуфер

  1. Схема усилителя на сабвуфер
  2. В интернете часто ищут схемы для сабвуфера,по таким запросам как схема НЧ, или схема усилителя для активного сабвуфера.

  3. Но нет усилителя НЧ в чистом виде, берется обычный усилитель,даже например схему которого привожу тут, можно хоть те что есть на нашем сайте, например отличная схема испробованная и называется как усилитель Агеева

Просто что бы выводить звук на сабвуфер с низкими частотами, перед входом звукового канала ставится НЧ фильтр.А пока приступим к нашей схеме.

Подробнее…

Схема усилителя для колонки на К174УН14

Схема усилителя для колонки на К174УН14

Своими руками мы рассмотрим в статье схему как создать усилитель на к174ун14 звуковой частоты.

Выходная мощность усилителя от 5Вт,но в некоторых случаях пишут 8Вт,но не забываем что искажения звука бывают всегда.Особенно на простых схемах.

Подробнее…

Схема лампового усилителя с фото

    Усилитель собран на известных лампах 6Н6П в драйвере и 2 х 6П14П в параллель в выходном каскаде.

   Как многие и догадываются,звук в ламповых усилителях отличается от обычных микросхем, и транзисторов. Как мне кажется немного чем-то даже лучше.

И смотрится даже внешне усилитель очень красиво и впишется в любую обстановку.

Подробнее…

Гибридные сборки

Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.

Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.

STK-459 разобранный, без крышки

Самые распространенные в мире, — сборки серий STK хххх.

Усилитель на STK443, ссылка на него в Китае

Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что «звучат» подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.

Похожие материалы

  • Усилитель УНЧ на TDA1558
  • УМЗЧ с крайне глубокой ООС
  • Транзисторный усилитель мощности для диапазона 144 и 430 МГц
  • бестрансформаторный лампово-транзисторный усилитель мощности
  • Усовершенствованный бестрансформаторный лампово-транзисторный усилитель мощности
  • Ламповый усилитель на EL84
  • Двухтактный усилитель на лампах 6П13С
  • УКВ (FМ) усилитель мощности 1.5 Вт
  • Приемник для охоты на лис на диапазон 80 метров
  • Широкополосный реверсивный усилитель
Всего комментариев:
Социальные сети
Календарь
Пн Вт Ср Чт Пт Сб Вс
1 2 3 4 5 6 7
12 13
16
25
30
Статистика
Посешаемость
ТЕГИ
Рекламный блок
Радиолюбитель 2020

Схемы включения операционных усилителей

TDA7385 — схема четырех канального усилителя мощности

Также одним немаловажным фактором у TDA7386 является наличие эффективной системы защиты от короткого замыкания в нагрузке и перегрева. Кроме этого, у чипа есть функция MUTE, которая может, в случае необходимости отключать входные цепи микросхемы. На сегодняшний день такие четырех-канальные микросхемы как TDA7386 и TDA7385 очень востребованы радиолюбителями.

Особенно, такой четырех-канальный УМЗЧ популярен у тех, кто собирают собственными руками новые либо модернизируют штатные автомобильные усилители мощности. Здесь все дело в том, что усилитель в таком варианте значительно проще собрать и настроить, чем сделать схему на дискретных компонентах.

К тому же этот аппарат обладает превосходными электрическими характеристиками, имеет малые нелинейные искажения и эффективную защиту, следовательно, и воспроизводит звук высокого качества. Учитывая такие хорошие характеристики микросхемы и великолепное звучание, ее в большинстве случаев применяют как оконечный усилитель мощности в автомобильных магнитолах высокого качества и как следствие — дорогих.

Данная микросхема подключается почти также как указывает даташит с некоторым исключением. В целом эта схема выполнена с использованием минимума внешних электронных компонентов в обвязке чипа. Такой вариант построения усилителя мощности позволяет быстро собрать аппарат не только опытным радиолюбителям, но и тем, кто только начинает учится в этом деле. Что касается деталей используемых в обвязки микросхемы, то все резисторы являются металлопленочными с номинальной мощностью рассеивания 0.125 — 0.25 Вт.

Установленные в схеме конденсаторы должны быть с номинальном напряжением не менее 25v, подключаемая к УМЗЧ акустическая система может быть с динамиками имеющими сопротивление 4Ом либо 8Ом. Теплоотвод для охлаждения микросхемы, желательно поставить побольше, настолько, насколько позволяет корпус УМ, чтобы гарантировать надежный отвод тепла выделяемого чипом.

В случае, когда вам не требуется пользоваться функциями режима ожидания Stand By и временным отключением звука MUTE, то вам нужно будет сразу подключить эти выходы микросхемы к проводу положительного напряжения. Это будет означать, что в момент подачи напряжения питания, магнитола включится в автоматическом режиме, мягко и без щелчков.(ред)

Питающее напряжение усилителя составляет 12v — 18v, поэтому схема, собранная на TDA7386 может работать как в автомобиле, так и аудиосистемах для домашнего использования. Такое устройство можно свободно разместить, например в корпусе персонального компьютера, места там вполне хватит. Однако, сначала нужно убедится в достаточной мощности блока питания установленного в ПК, так чтобы он смог потянуть работу компьютера и усилителя мощности.

С такими звуковыми характеристиками, этот УМЗ отлично подойдет для геймеров, которые используют компьютерные игры многоканального звукового сопровождения. Если есть желание, то можно будет изготовить систему на восемь каналов с выходной мощностью каждого звукового тракта до 40 Вт, задействовав при этом только одну пару микросхем и один большой по площади рассеивания теплоотвод для охлаждения.

Структурная схема микросхемы TDA1557Q

Монтаж усилителя на TDA 1558Q

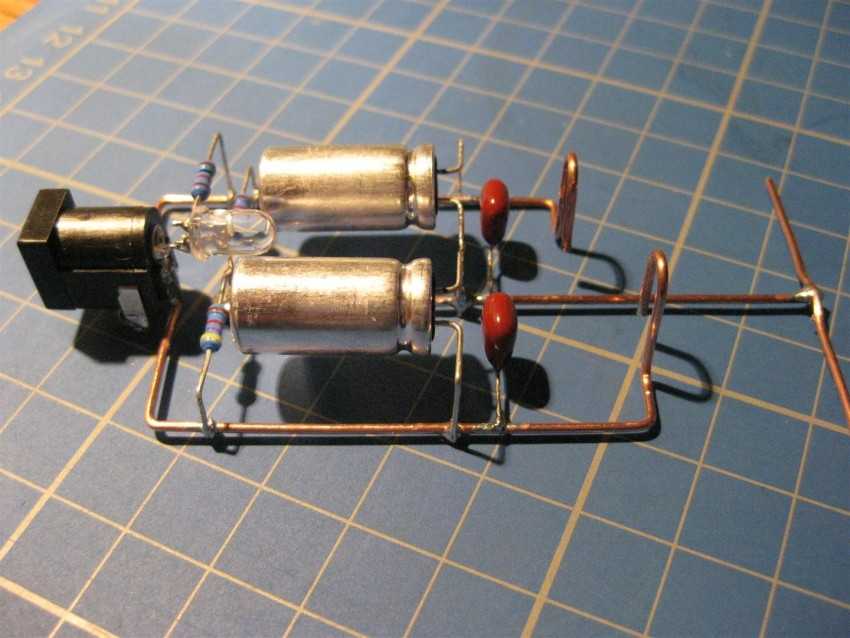

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

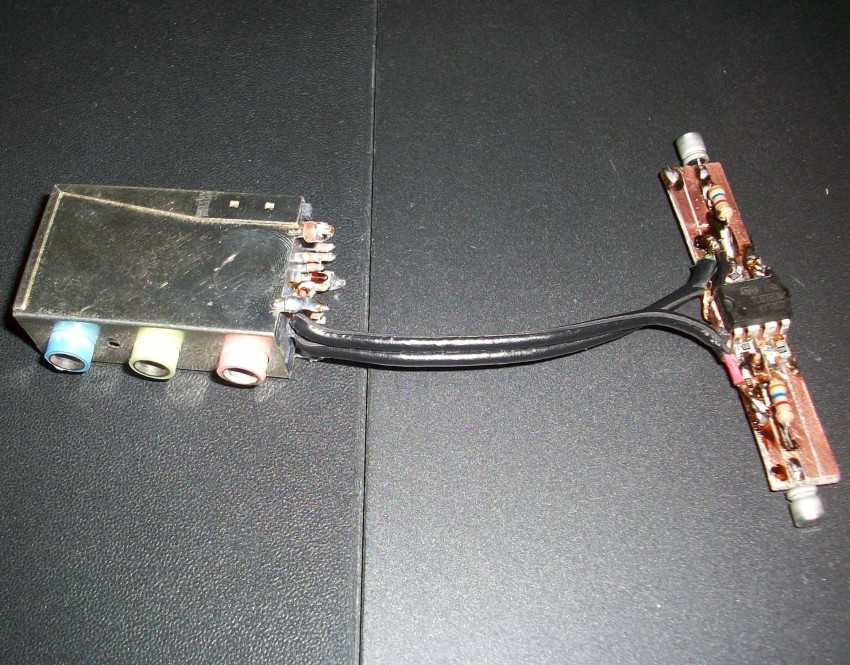

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

  • Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

  • Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
  • Коэффициент гармоник, %, не более ……………….. 0,003
  • Скорость нарастания выходного напряжения , В/мкс …. не менее 40
  • Номинальное входное напряжение, В ……………….. 0,7 Подробнее…

Активная акустическая система.

Всем хороши минимузыкальные центры,  и широкий набор функциональных возможнос­тей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

Аннтенные усилители — SWA

 В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.

Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.

Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.  Подробнее…

Популярность: 55 904 просм.

Печатная плата.

Печатная Плата (ПП) спроектирована исходя из имеющихся радиоэлементов и корпуса.

Рациональнее было бы разместить блок питания и оконечные усилители на одной печатной плате, но сделать это не позволила конструкция корпуса, а именно то обстоятельство, что большую часть корпуса занял силовой трансформатор.

Для увеличения сечения дорожек и уменьшения расхода хлорного железа, площадь дорожек была увеличена с использованием инструмента «Полигон».

На картинке фрагмент печатной платы, выполненной из стеклотекстолита сечением 1мм, по описанной здесь технологии.

Для повышения надёжности и ремонтопригодности, в отверстиях, предназначенных для установки плавких вставок, развальцованы медные пустотелые заклёпки (пистоны) поз.1.

Для соединения с другими блоками усилителя, в соответствующие отверстия платы заклёпаны медные штырьки поз.2.

This movie requires Flash Player 9

На интерактивной картинке видно, как собиралась эта печатная плата. Добавил этот ролик, так как, как раз во время сборки экспериментировал с цейтраферной съёмкой. Чтобы «управлять» картинкой, потяните изображение мышкой.

В качестве предохранителей я использовал отрезки отдельных жил провода МГТФ (провод во фторопластовой изоляции) диаметром 0,07мм. Такие импровизированные плавкие вставки заменяют предохранители номиналом около 1-го Ампера.

При установке микросхемы TDA2030 на радиатор, нужно иметь в виду, что корпус этого чипа соединён с минусом источника питания. Если на один радиатор устанавливаются сразу две микросхемы, то нужно предусмотреть и установку изоляционных прокладок. Последние можно выполнить из любого материала обеспечивающего зазор в 0,03… 0,05мм между сопрягаемыми поверхностями. Например, можно использовать марлю, бинт или канву, пропитанную термопроводящей пастой КПТ-8.

Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика).

На этой картинке изображен разрез соединения микросхемы с радиатором охлаждения.

  1. Винт М2,5.
  2. Шайба стальная М2,5.
  3. Шайба изоляционная М2,5.
  4. Корпус микросхемы.
  5. Прокладка – отрезок трубки (кембрика).
  6. Прокладка – х/б канва, пропитанная пастой КПТ-8.
  7. Радиатор охлаждения.

УНЧ TDA8196 12 дБ

Простая схема усилителя мощности на TDA8196. Схема для начинающего радиолюбителя. Не требует много деталей и простая в сборке. Миниатюрный мостовой усилитель мощности низкой частоты с электронным регулятором громкости.

Есть защита выходного каскада от кроткого замыкания, термозашита при перегрузках. Ну и конечно же защита от статики. Усилитель можно регулировать и как потенциометром, так и простым электронным регулятором громкости.

Характеристики TDA8196

Напряжение питания Uпит 10,8 — 13,2 В
Ток потребления Iпотр 12 мА
Опорное напряжение Uопорн 6,6 В
Входное аудио сопротивление 10 — 13 кОм
Входное аудио сопротивление 0,2 — 1 кОм
Коэффициент гармоник Kr 0,4 — 1 %
Напряжение шума на выходе 40 мкВ

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

  • Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
  • Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

  • В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
  • Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.
  • Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
  • Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
  • Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

  • При сборке нужно соотнести расположение лапок с нумерацией на бумаге.
  • После этого можно поочередно присоединять к микросхеме нужные элементы.

Транзисторные УНЧ

Транзисторные усилители мощности низкой частоты (УМЗЧ) для звуковой и аудио-аппаратуры. В разделе собраны принципиальные схемы самодельных усилителей мощности НЧ на биполярных и полевых транзисторах.

Здесь вы найдете схемы транзисторных усилителей разной сложности и с разным классом мощности:

  • низкой мощности — до 1,5 Ватт;
  • средней мощности — от 1,5 Ватт до 20 Ватт;
  • большой мощности — 25 Ватт, 50 Ватт, 100 Ватт, 200 Ватт, 300 Ватт и более.

Для самодельного аудио-комплекса или при ремонте музыкального центра можно изготовить многоканальный усилитель мощности в конфигурациях:

  • система 2.1 (сабвуфер + 2 сателлита);
  • система 5.1 (сабвуфер + 5 сателлитов);
  • стерео — два канала усиления;
  • квадро — четыре канала усиления.

На транзисторах можно без лишних сложностей собрать небольшой самодельный усилитель для наушников. Присутствуют очень простые и доступные по себестоимости конструкции усилителей, которые прекрасно подойдут для изготовления начинающими радиолюбителями.

Усилитель построен по простой схеме на трех транзисторах. На выходе, на нагрузке сопротивлением 4 От выдает мощность 2W при питании от источника напряжением 12V. Входное сопротивление усилителя мало, и составляет 470 Ом. Столь малое входное сопротивление позволяет ему хорошо согласовываться .

Схема самодельного гибридного усилителя звука на лампах и микросхемах с выходной мощностью 30 Ватт. Усилитель построен на лампе ECC88 (отечественный аналог — 6Н23П) и мощной микросхеме LM3875.

Принципиальная схема гитарного усилителя мощности низкой частоты с предусилителем и темброблоком. УМЗЧ собран на транзисторах TIP142 и TIP147, выходная мощность — 40Вт на 8 Ом, 60 Вт на 4 Ома.

Несколько принципиальных схем высококачественных УМЗЧ на полевых транзисторах, привлекающие своей простотой и техническими характеристиками. Применение полевых транзисторов в усилителе мощности позволяет значительно повысить качество звучания при общем упрощении схемы.

Схема электрическая принципиальная усилителя приведена на рисунке (в скобках приведены замененные элементы). Данная конструкция является модернизациейразработки . Принципиальная схема УМЗЧ на MOSFET транзисторах (200Вт). Все основные части усилителя — трансформатор, радиаторы .

При разработке усилителей ЗЧ с максимальной выходной мощностью более 100 Вт первостепенноезначение приобретает необходимость получения возможно большего КПД усилителя при достаточно малых нелинейных искажениях. Вопрос о допустимом проценте нелинейных искажений усилителя ЗЧ не раз обсуждался на .

Свое знакомство с мощными усилителями я начал в 1958 году, когда учился в энергетическомтехникуме, и мне поручили обслуживать радиоузел. Он состоял из трех частей: малогабаритной радиотрансляционной установки “ТУ-100″, магнитофона “Днепр 9” и ЛАТРа на .

Уже давно разработчики УМЗЧ задают себе вопрос: до какого уровня необходимо снижать нелинейность усилителя? . Если проанализировать рекламные журналы по аудиотехнике, то гармонические искажения даже “топовых” моделей УМЗЧ в основном лежат в диапазоне 0,003. 0,05% .

Всем доброго времени суток! Вот с чем я осмелюсь с Вами поделиться. Тема для многих известна, и понятна. В чём она состоит. Дальше чисто моё ИМХО. Давно любителям звука внушают – если лампы, то в любом проявлении, а если транзисторы, то чтобы их было o-очень много! Иначе лапового звука не добьёшься. Например советские стандарты сначала классифицировали аудио-аппаратуру по кассам 4-й, 3-й, 2-й, 1-й!, и наконец.

Принципиальная схема простого трехтранзисторного усилителя мощности для применения в разнообразной малогабаритной аппаратуре. Зачастую, от «компьютерных колонок» требуется только воспроизведение каких-то звуковых сигналов, речевых сигналов, не требующих HI-FI или Hl-end качества .

ЗАКЛЮЧЕНИЕ.

  • поставить термовыключатель для вытяжного вентилятора корпуса. Заказал NO версию по данной ссылке, будет включаться по достижению радиаторами УНЧ температуры 60 град.;
  • дабавить плату DSP на ADAU1701, хочется плату от Электронные войска на ChipDip: RDC2-0027v1, SigmaDSP ADAU1701. Модуль цифровой обработки звука. V1 Получил
  • присутствует небольшой фон 50/100 Гц. При подключении по отдельности фона не было вообще, а когда всё собрал — фон появился. Отключал вообще все компоненты, оставлял только БП и УНЧ на TDA7293, фон есть. При отключении трансформатора (работа только на емкостях питания) — фон пропадает. Фон очень слабый, его слышно только если приложить ухо к динамикам, не напрягает вообще, но хочется разобраться с проблемой. Может кто подскажет по моей схеме подключения, где я получил земляную петлю. Может я не так сделал общую точку на корпусе. А еще может быть фон от близкого расположения плат УНЧ к трансформатору.

AMP_SPRINT_LAYOUT_SCHEMS.zip

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
