Установка спутниковой антенны. спутник abs75 e

Как установить антенну

Пользователь может самостоятельно установить антенну, используя способы, которые были перечислены выше

Перед приобретением антенны очень важно убедиться в том, что оператор, предоставляющий телевидение, доступен в необходимом месте

Помимо этого, очень важно подобрать наиболее подходящее место для крепления приобретенной антенны. Главное, чтобы на пути телевизионного сигнала не располагались различные преграды, такие как деревья, балконы или другие объекты, которые могут помешать

Рекомендуется собирать антенну, четко следуя инструкции, которая идет в комплекте с договором.

Собрать антенну может каждый, следуя ниже приведенной инструкции:

1. Сперва потребуется выбрать способ настройки, при помощи которого будет устанавливаться антенна. Это можно сделать, как благодаря специальному приложению, так и с помощью мастер-сайта;
2. После этого все оборудование устанавливается так, чтобы на пути телевизионного сигнала не располагались различные преграды. Зачастую спутниковое телевидение прикрепляется на стенах дома или же в самой квартире;
3. Далее, используя настраивающие средства пользователь должен постараться с максимальной четкостью выяснить необходимое направление антенны. Для этого потребуется менять направление конструкции таким образом, чтобы сигнал проходил как можно четче. Проверить качество телевизионного сигнала можно включив телевизор или же ресивер. В случае, если не получается подключить устройство, пользователь должен изменить наклон антенны.

Можно посмотреть видео, в котором рассказывается о том, как самостоятельно установить МТС ТВ:

Не беспокойтесь — МТС вам все подскажет! Рассказываем, как настроить спутниковую тарелку МТС ТВ самостоятельно.

Сотовый оператор МТС не так давно запустил собственное спутниковое телевидение, но многие уже успели оценить выгодные условия, которые предлагает компания. Антенна МТС стоит 1200 рублей, приставка с пультом — около 2000, а ежемесячная абонентская плата составляет 140 рублей в месяц — определенно, это вариант для экономных. Если вы хотите купить себе «тарелку», расскажем, как самостоятельно настроить спутниковую антенну МТС ТВ, чтобы сэкономить еще и на услугах монтажа.

Настройка ТВ-оборудования МТС: приставки и cam-модуля

Осталось немного — настроить ТВ-оборудование, активировать его и можно наслаждаться просмотром телеканалов!

Сначала соедините приставку или телевизор с антенной с помощью коаксиального кабеля:

• Если у вас приставка, прикрутите к ней антенный кабель через вход LNB IN, а с помощью провода HDMI подключите приставку к телевизору.
• Если у вас cam-модуль, подключите антенный кабель к телевизору через разъем, помеченный SATELLITE.

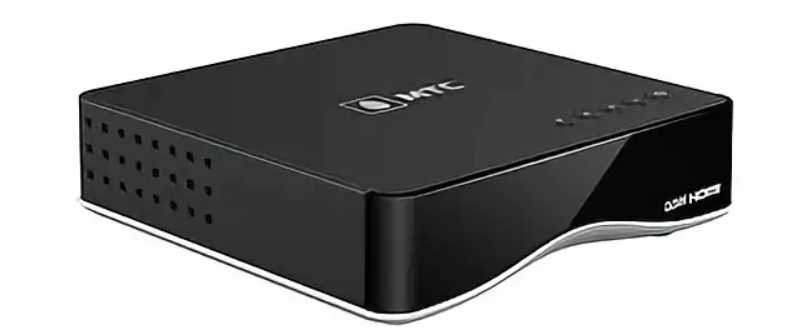

Настройка HD-приставки для спутникового ТВ МТС

1. При отключенном электропитании ТВ-приемника аккуратного установите смарт-карту в специальный разъем.
2. Подключите ТВ приёмник к электросети 220В.
3. Подключите приставку к телевизору. Вы можете выбрать один из двух вариантов подключения: через HDMI кабель или AV кабель.
4. На лицевой панели приставки загорится зелёный индикатор, в обратном случае включите приставку, нажав красную кнопку на пульте.
5. Включите телевизор.
6. В настройках телевизора выберите режим приёма входящего сигнала: от HDMI либо AV (он должен соответствовать выбранному типу подключения из п.3).
7. Выполните поиск каналов в соответствии с инструкцией к вашей приставке (порядок действий для разных моделей может отличаться).
8. После окончания поиска каналов ТВ приёмник выйдет из меню и начнет трансляцию первого найденного канала. Чтобы прервать поиск каналов, нажмите кнопку «Выход» на пульте дистанционного управления.
9. После того, как каналы успешно найдены, активируйте оборудование. Способы активации описаны ниже.
10. Вы также можете выполнить перепрограммирование пульта, в результате чего для управления и телевизором, и приставкой у вас останется один пульт ДУ. Способы отличаются в зависимости от модели приставки, воспользуйтесь инструкциями, которые можно скачать ниже.

Настройка cam-модуля

Отключите телевизор от электросети.
Подключите антенный кабель к телевизору через разъем, помеченный SATELLITE.
Осторожно установите ТВ модуль в CI порт телевизора
Обратите внимание на разъёмы CI порта и разъёмы ТВ модуля – они должны совпадать. Расположение CI порта – зависит от производителя телевизора.
Установите смарткарту в ТВ модуль так, чтобы сторона смарткарты с чипом была направлена в сторону наклейки с изображением телевизора.
Включите телевизор в сеть, после этого на экране телевизора появится информация о наличии CAM модуля.
Для начала просмотра Спутникового ТВ МТС переведите Ваш телевизор в режим приёма спутникового DVB-S2 сигнала и произведите его настройку согласно приведенным нижепараметрам (выберите нужный спутник или добавьте новый с этими настройками):— Спутник — ABS2— Модуляция – DVB-S2, 8PSK— Частота опорного/домашнего транспондера – 11913MHz— Символьная скорость – 45000 Msymbol/sec— Поляризация LNB – вертикальная— Частота гетеродина LNB – 10600MHz— Питание LNB – включено— Тон 22KHz – включен— Тип поиска – «Сетевой» либо «Быстрый»Описание навигации по интерактивному меню и применение вышеуказанных настроек Высможете найти в инструкции для Вашего телевизора.. Список транспондеров:

Список транспондеров:

11740 МГц | SR 45000 | FEC 2/3 | 111800 МГц | SR 45000 | FEC 2/3 | 111860 МГц | SR 45000 | FEC 2/3 | 111920 МГц | SR 45000 | FEC 2/3 | 111980 МГц | SR 45000 | FEC 2/3 | 112040 МГц | SR 45000 | FEC 2/3 | 112100 МГц | SR 45000 | FEC 2/3 | 112160 МГц | SR 45000 | FEC 2/3 | 1

Настройка интерактивной приставки МТС

1. Перед включением приставки вставьте SIM-карту в специальный разъем.
2. При первом включении неавторизованного оборудования анализируется и инициализируется сигнал 3G. Необходимо подождать окончания этого процесса.
3. Далее нужно пройти процедуру активации (авторизации) приставки — вам будут предложены доступные способы. При любом способе авторизации до получения оператором оригиналов подписанных вами документов услуга будет доступна в демонстрационном режиме в течение 5 дней.
4. Следующим шагом создайте и сохраните профиль пользователя. В разделе «Уровень доступа» можно установить возрастной порог и установить/сменить пароль для доступа (по умолчанию пароль 0000).
5. Далее приступите к сканированию доступных каналов (нажмите соответствующую кнопку). После сканирования частотного диапазона появится окно со списком найденных каналов.После этого настройку интерактивной приставки можно считать законченной.

Настройка антенны МТС ТВ

Оператор спутникового телевидения МТС появился достаточно недавно, но уже полюбился абонентам благодаря низкой стоимости подключения, большому перечню программ и недорогому абонентскому обслуживанию. Но стабильность и надежность работы системы зависят во многом от качественного монтажа и квалифицированной настройки.

Видимость юго-восточного направления и свободный горизонт — основные условия для подключения комплекта телевидения МТС.

Каналы поставляются со спутника ABS 2, висящего в позиции 75 градусов восточной долготы. Для просмотра программ потребуется:

• Антенна размером 60-90см.
• Линейный конвертор.
• Ресивер МТС ТВ.
• Коаксиальный кабель.
• Разъемы.

Москва и Московская область находятся в зоне уверенного приема спутника. Стандартный размер антенны составляет 60см. При увеличении тарелки до 80-90см получится добиться стабильного приема сигнала при плохих погодных условиях: снегопад, дождь, облачность. В разделе «Карта покрытия» представлено распространение сигнала по территории РФ и указана мощность приема в каждом регионе. Карта поможет выбрать размер тарелки.

Саму процедуру монтажа и настройки МТС ТВ разделим на несколько этапов.

Этап 1. Определение направления сигнала

Процедура может быть выполнена при использовании компаса или программы из интернета. Для ПК подойдет DISHPOINTER, для телефона можно использовать программу SATFINDER (найти можно на Play Market или App Store). Алгоритм работы такой: вбиваете адрес места установки, выбираете название спутника (ABS 2 75EAST) и с помощью цветной стрелки будет показан сигнал от спутника относительно места подключения.

Если выбираем компас, то ориентируемся на юго-восток. Программа показывает более точное направление сигнала, наложенное на карту местности. В зависимости от направления луча сигнала, антенну можно установить, как с окна здания, так и на крыше. Высокие дома и деревья, расположенные на уровне тарелки, могут послужить помехой на пути приема. Сориентироваться можно и по солнцу: в районе 10ч дня оно светит в направлении спутника.

Для самостоятельных замеров используем спутниковую приставку, где присутствует шкала уровня и качества приема.

Этап 2. Сборка и установка спутниковой системы.

Собираем тарелку и устанавливаем на нее конвертор, четко следуя приложенной инструкции. Крепим кронштейн к вертикальной стене фасада или кровле здания. Монтаж к кирпичным и бетонным поверхностям осуществляется с помощью анкерных болтов M10, к деревянным — глухарями 10мм. Когда в стене присутствуют пустоты, то сверлится сквозное отверстие и устанавливаются шпильки.

Состав комплекта МТС ТВ

В перечень устройств, которые позволяют воспользоваться всеми выгодами мобильного спутникового телевидения, входят:

• Приемник, который представляет собой, по сути, 3G-модем. Он должен обеспечивать устойчивое соединение с интернетом, а также иметь возможность принимать и обрабатывать сигналы HD-формата. Вместо модема можно использовать ТВ-приставку определенной модификации или сам телевизор, если он оборудован соответствующими устройствами;
• «Тарелка», которая осуществляет прием сигнала со спутника;
• Конвертер. Его задачей является обработка сигнала и передача его на телевизор. Если он будет работать некорректно, изображение будет неустойчивым или низкого качества;
• Приспособления для крепления спутниковой «тарелки». Помимо надежности, они должны иметь возможность изменения ее угла, чтобы обеспечивать устойчивый прием различных каналов;
• Кабель, соединяющий антенну и телевизор.

Обратите внимание! Приобретать рекомендуется весь комплект в сборке у официальных продавцов. Поскольку устройство является технически сложным, на него распространяется гарантия, и если купить его дешевле с рук или на рынке, то можно столкнуться с проблемами при эксплуатации. Советуем изучить Как обжать сетевой кабель без инструмента (отверткой)

Советуем изучить Как обжать сетевой кабель без инструмента (отверткой)

Кроме того, приобретение всего комплекта у официального продавца гарантирует его сборку (совпадение всех элементов) и существенно экономит время монтажа.

Комплект МТС ТВ

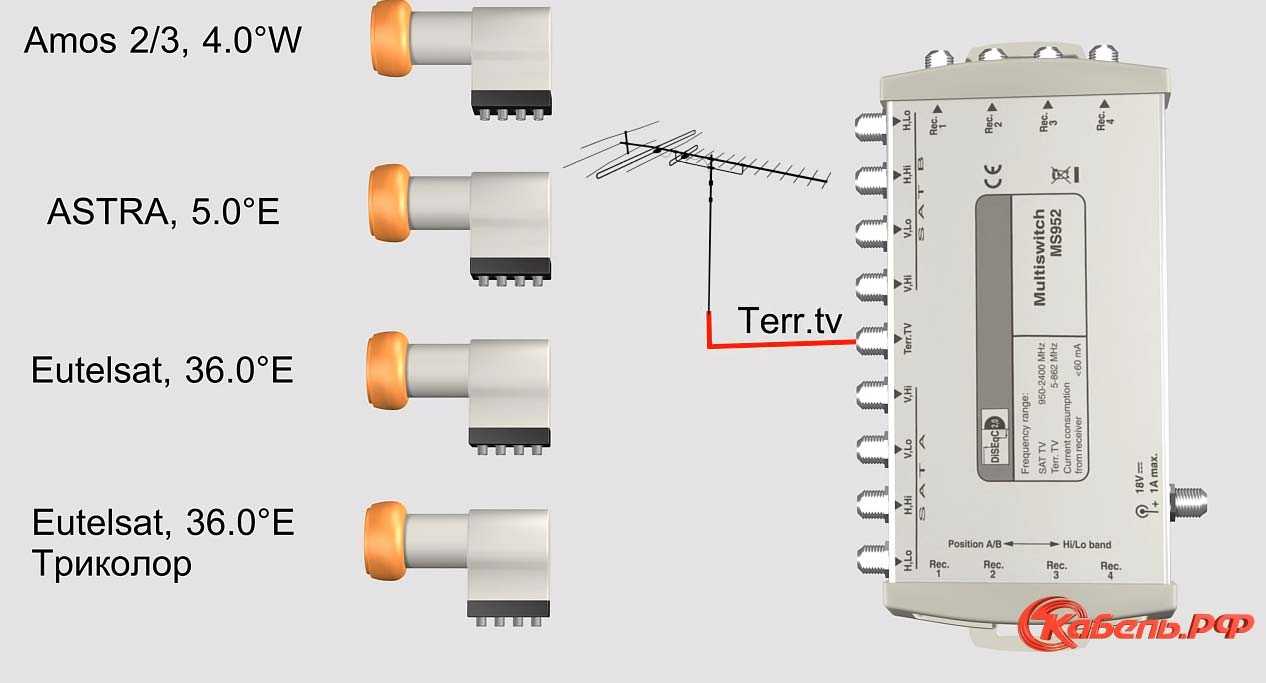

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:

для Astra 5.0E потребуется уже два кабеля. Порты для подключения:

для Eutelsat 36.0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:

для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

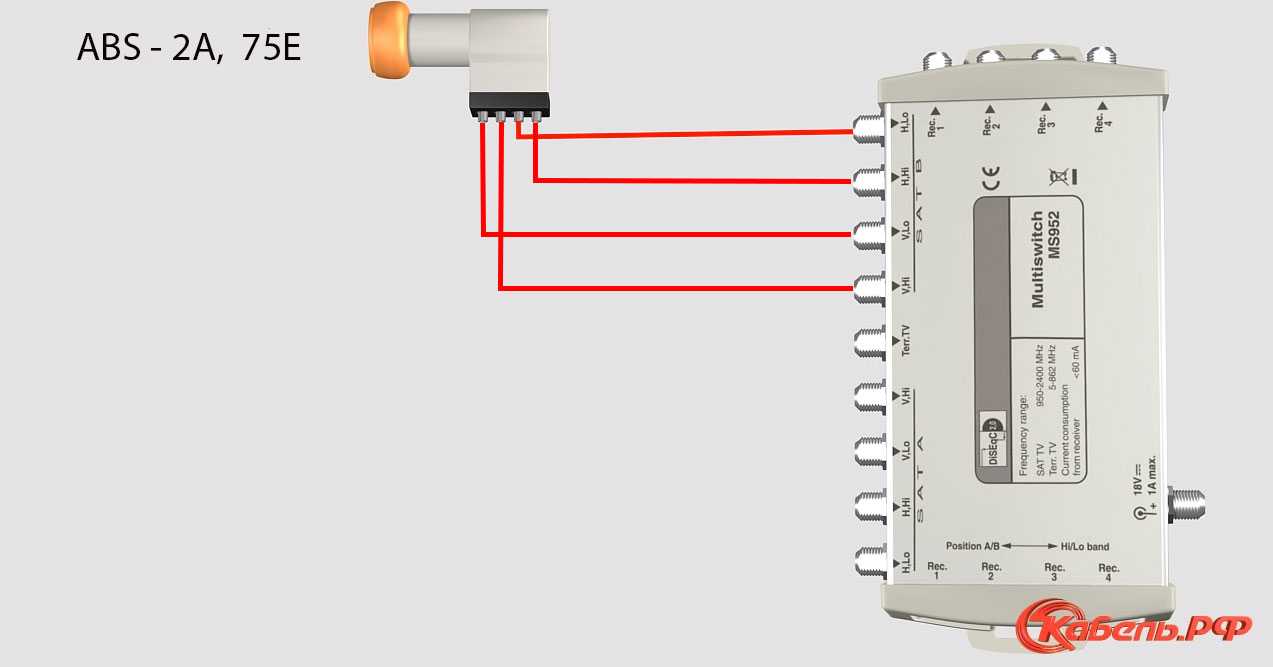

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

HD BOX S4K COMBO

Ресивер HD BOX S4K COMBO предназначен в первую очередь для приема спутниковых 4К каналов. Имеет 2 тюнера: спутниковый DVBS/S2 и эфирный DVB T2.

Транспондеры с каналами T2 MI в режиме слепого поиска сканируются, но процесс очень долгий, около 15 мин.

Так же есть подозрение, что чувствительность тюнера ниже, чем у других тестируемых моделей. По крайней мере, каналы с более слабых транспондеров, которые другие ресиверы показывали практически без срывов, на ресивере HD BOX S4K COMBO постоянно рассыпались. Хуже того, ресивер после двух-трех секунд работы в таком режиме зависал, и только после выключения/включения питания начинал работать.

Телегид работает.

Видео поиска каналов T2MI ресивером HD BOX S4K COMBO

https://youtube.com/watch?v=gr1TlcPTO8A

Как настроить спутниковую антенну на Ямал

Положение спутника Ямал 300 К (начало 2015-го года) остается прежним. Убедитесь на трекере https://n2yo.com/. Чтобы найти аппарат, войдите в поиск по странам

Обратите внимание, Россия указывается “бывшим СССР” (Former USSR). Избегайте смущаться

Ямал 300 К висит долями градуса восточнее запущенного 14 декабря 2014 года Ямал 401. Говорилось в новостях: последний вышел заменить уставшего собрата, чтобы предшественник двигался восточнее. Ресурс нового аппарата составляет 15 лет, Ямал 300 К — 14 лет (запущен в 2012 году). Поэтому две ближайшие пятилетки – как говаривали в бывшем СССР – планируйте смотреть обоих, дальше будет видно, если чего случится… Как настроить спутниковую антенну на Ямал, если аппарат 201 вышел из строя, новости плюс Википедия потерпели крах, разбираясь, где находятся космические аппараты. Давайте вместе обсудим деликатную тему.

Как настроить спутниковое ТВ МТС

Следующий этап – самый важный для обеспечения трансляции изображения высокого качества. Для этого подключите ресивер к телевизору и включите его. При помощи пульта перейдите в раздел: «Настройки», а там выберите пункт «Настройка антенны». Теперь на экране будет отображаться уровень сигнала и рекомендации по изменению местоположения тарелки. Соблюдайте их для достижения наилучшего результата. Как только система будет полностью настроена, вы можете надежно закрепить антенну и приступить к дальнейшей работе с программным обеспечением.

Как вы уже смогли убедиться, установить оборудование своими руками достаточно просто и в домашних условиях.

Назначение тюнера и его расположение

Для пользователей, а таковых найдётся немало, совсем неразбирающихся в радио- теле- электронике, слово «тюнер» воспринимается сложным для полного понимания.

Однако ничего сложного в этом слове нет, так как по сути, за ним скрывается обычный смыл приёмника сигнала.

Одна из многочисленных конструкционных вариаций приемника (тюнера) телевизионного сигнала от спутника, традиционно представляющего основу спутниковой системы наряду с «тарелкой» – спутниковой антенной

В данном случае, речь идёт о приёмнике телевизионного сигнала, транслируемого через спутник.

Принятый тюнером сигнал преобразуется для согласованной обработки телевизором. В итоге пользователь воспринимает визуально на экране ТВ сформированную сигналом телевизионную картинку.

Перед тем как приступать к установке тюнера рекомендуем прочесть другие наши статьи, где мы подробно рассказали как правильно установить спутниковую антенну своими руками и настроить “тарелку” на спутник.

Правильная установка тюнера

После приобретения телевизионного приёмника пользователю потребуется настроить его. То есть выполнить ряд последовательных шагов согласно инструкции, прежде чем принимаемый сигнал будет преобразован правильно и выведен на ТВ-экран.

Далее будет подробно рассмотрен этот процесс на примере тюнера системы «Триколор ТВ».

Ещё до момента начала настроек, тюнер следует установить на ровной, твердой поверхности, желательно рядом с телевизором, но не ближе 10-15 см от экранной панели или задней стенки.

Примерно так следует разместить аппарата рядом с телевизионным приемником. Правильная установка тюнера – когда используется ровная жесткая поверхность и соблюдаются технические расстояния между ним и телевизором

Модуль приемника должен устанавливаться с учетом беспрепятственного доступа воздуха к вентиляционным областям, обычно это нижняя и верхняя крышки или боковые. Нарушение вентиляционного режима грозит перегревом и сбоями в работе аппарата.

Обычно комплект поставки составляет:

• модуль тюнера;
• пульт управления (ПДУ);
• модуль-переходник питания;
• кабель соединительный типа 3RCA.

Установленный по месту тюнер необходимо соединить соответствующими кабелями с телевизором. Проводят эту операцию обязательно при отключенном сетевом кабеле.

Интерфейсы и контрольные элементы

Корпус стандартного тюнера прямоугольный, имеет переднюю и заднюю панель, где размещаются элементы контроля работы и системные интерфейсы. Первые, как правило, занимают область передней панели. Вторые размещаются в области задней корпусной панели.

Из контрольных элементов главными является кнопка включения/отключения питания, кнопки смены режимов и каналов, информационный дисплей и слот карты пользователя.

Интерфейсная составляющая современного тюнера предоставляет конечному пользователю многообразие вариаций подключения источника вывода изображения и трансляции звука

Интерфейсы, как правило, размещаются на задней панели. Число интерфейсов современного тюнера достаточно велико и может достигать более 10:

1. Под кабель ВЧ (RF OUT) соединения с ТВ.
2. Под кабель эфирной антенны (RF IN).
3. Соединение с другим тюнером (LNB OUT).
4. Соединение кабеля спутниковой антенны (LNB IN).
5. Композитное видео (VIDEO).
6. Под соединение с компьютером (USB).
7. Подключение ТВ (SCART).
8. Подключение ТВ (HDMI).
9. Подключение звука через «тюльпан» (AUDIO).

Там же – на задней панели традиционно располагается розетка для штекера адаптера питания, иногда переключатели режимов и предохранители.

Вариант соединительного кабеля (SCART/3RSA), который может использоваться при подключении выхода тюнера спутникового телевидения с входным интерфейсом стандартного приемника телевизионного сигнала

Подключение тюнера кабелем к телевизионному приемнику обычно выполняется посредством «SCART» кабеля (полная распайка) через соответствующий разъем.

Однако не исключаются другие варианты, в том числе сигналом RF OUT через стандартный антенный вход телевизора. Но в этих вариантах качество изображения и звука снижается.

Программы (приложения) для настройки спутникового ТВ

Мы рассмотрим приложения для Android, так как это самая популярная мобильная ОС. Для iOS есть аналогичные приложения с похожими названиями. Загрузить их можно из Play Market и App Store соответственно.

SatFinder

Самое популярное приложение. Есть версии для iOS и Android. К сожалению, популярность породила множество клонов этой программы с таким же или похожими названиями, но сильно уступающих по качеству. Программа бесплатная, с простым и понятным интерфейсом. Отлично определяет направление на спутник, при этом, в отличие от многих других приложений, есть возможность выбора конкретного спутника. Единственное, для использования SatFinder нужен смартфон с хорошим экраном, в обратном случае на нем будут плохо видны спутники.

Как пользоваться

Скачайте SatFinder. Запустите приложения и, держа смартфон вертикально, подождите, пока программа определит ваше местонахождение. На вашем смартфоне должна работать функция GPS.

Далее выберите спутник ABS-2A в меню приложения, и оно поможет вам направить антенну точно по координатам выбранного спутника. Желтые стрелки будут указывать направление, в котором следует перемещать смартфон, пока он не станет направлен точно на спутник, после чего цвет стрелок изменится на зеленый, и вы услышите звуковой сигнал. Далее необходимо будет повернуть антенну в нужном направлении.

На видео демонстрируется работа приложения SatFinder

О других приложениях мы расскажем более кратко.

Dishpointer Pro

Похоже на предыдущее приложение, но платное. Главное отличие — у Dishpointer Pro очень хорошо видны спутники на экране. Кроме того, эта программа работает не только через GPS, но и через использование данных мобильных операторов. Актуально для мест, в которых низкий уровень GPS-сигнала.

Мультифид

Это приложение пригодится для использования в нестандартных ситуациях: при установке антенны редкого размера или формы, при настройке одной антенны на несколько спутников через мультифид. Приложение использует только GPS-приемник, наличие камеры не требуется, что позволяет работать на устройствах без камеры (например, некоторых планшетах). Программа платная и довольно сложна в использовании, так как имеет много функций и настроек.

Как найти спутник?

Программы

Чтобы увидеть направление спутника на карте для настройки МТС ТВ, можно использовать одно из доступных приложений. Они выпускаются для разных ОС — Андроид и iOS. Их можно скачать в магазине приложений полностью бесплатно. Выделим основные программы, которые пользуются наибольшим спросом.

SatFinder

SatFinder — популярное приложение, которое предлагает и сама компания. С его помощью можно узнать, где находится спутник МТС ТВ и выполнить правильную настройку. Пользователям доступно две версии приложения — для ОС Андроид и iOS.

Преимущество софта в том, что он бесплатен и имеет простой интерфейс. С его помощью можно легко найти спутник и даже выбрать другой вариант (если такая возможность предусмотрена оператором). Для точной настройки необходимо иметь планшет или смартфон с большим дисплеем. Также требуется включить функцию GPS, чтобы софт мог определить расположение клиента.

Чтобы воспользоваться программой, сделайте такие шаги:

• Скачайте ПО SatFinder.
• Войдите в приложение и удерживайте телефон в вертикальном положении.
• Дождитесь, пока система определит расположение.
• Перейдите в меню и укажите, с какого спутника вещает телевидение МТС ТВ. В нашем случае это ABS-2A.

Параметры, которые мы получили для настройки спутниковой антенны:

1. Азимут – это направление на спутник в горизонтальной плоскости, т.е. куда будет направлена Ваша антенна между юго-востоком и юго-западом. У нас он составил 196.48 градуса, а это значит, что наш спутник находится практически на Юге.

2. Угол места, или еще его называют углом подъема на спутник — это угол между линией горизонта и направлением на спутник относительно точки приема с Земли. Значит, чем ближе орбитальная позиция спутника к географической долготе места приема, тем больше угол места, тем выше спутник находится над горизонтом. А это говорит о том, что наша тарелка своим зеркалом будет смотреть вверх под углом 35 градусов относительно горизонта. По мере удаления орбитальной позиции от географической долготы, т.е. спутники будут находиться ниже, угол места будет уменьшаться, и значит тарелка будет постепенно разворачиваться и наклоняться к горизонту.

3. Время совмещения азимута Солнца и спутника – здесь указано время, когда Солнце становится на одну линию со спутником, т.е. в данный момент времени оно и есть наш спутник. Очень удобный параметр, так как Вы сразу убиваете несколько зайцев.Определяетесь с местом установки антенны, видны, если они есть, препятствия (деревья или строения) мешающие прохождению сигнала, запоминаете участок неба предполагаемого спутника относительно горизонта. И если на пути предположительного сигнала будут видны препятствия, Вам не составит труда найти другое место установки антенны.

А если погода пасмурная? Значит, выручит наш старый добрый компас. Конечно, он не всегда на месте показывает точное направление (железобетонные конструкции, электромагнитные поля, намагничивание и т.д.) все это мешает ему, но приблизительное направление на спутник Вы в любом случае найдете.

4. Угол поворота конвертера – очень важный параметр, про который не следует забывать. Из-за того, что Геостационарная орбита представляет собой дугу, и чем западнее или восточнее спутник, он будет наклонен по отношению к Вам, а значит необходимо выравнивать конвертер относительно спутника. Для вершинных спутников находящихся на Юге, конвертер будет стоять практически прямо. На головку (облучатель) конвертера специально наносят деления, предусмотренные для этих случаев. Значение между двумя делениями обычно составляет десять градусов. Чтобы правильно повернуть конвертер, запомните, надо смотреть всегда в лоб, и тогда не возникнет путаницы или сомнений.

И вообще возьмите за правило, прежде чем устанавливать тарелку на стеновое крепление, поверните конвертер в нужную сторону на значение указанное программой. А уже в процессе точной настройки, в поиске лучшего сигнала, можно будет дополнительно покрутить конвертер на несколько значений по, или против часовой стрелки.

5. Положение спутника – в этой графе указывается его положение на Геостационарной орбите. В нашем случае это 36E (East).

Ну вот, Вы и разобрались, какие основные параметры нужны для настройки на любой спутник. В дальнейшем, по мере накопления опыта, Вы уже будете легко находить местоположение основных спутников, и Вам не составит труда на них навести антенну.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Какой спутник использует МТС

Спутник, который использует компания для работы, располагается на достаточно известном бермудском операторе, предоставляющем сотовую связь. Благодаря этому гарантируется максимально качественное подключение без каких-либо проблем.

Помимо этого, компания МТС перешла на спутник вида ABS-2A в октябре 2021 года. Данный спутник очень известен благодаря тому, что обладает более хорошими характеристиками в сравнении с конкурентами. Более того, благодаря этому спутнику компания МТС также предоставляет доступ к телевидению странам Азии и Африки, помимо России. Спутник имеет примерно 48 транспортеров, которые обеспечивают максимально четкое и точное телевизионное вещание.

Название и координаты

Чтобы пользователь мог четко уловить необходимый сигнал, он должен постараться полностью изучить спутник, а также ему необходимо знать точную информацию для подключения. Она представлена в таблице ниже.

Параметры спутника	Необходимые данные для соединения
Название прибора – ABS 2A MTS TV.	—
Расположение – 75 градусов восточной долготы.	—
Популяризация – линейная вертикальная.	Линейная вертикальная.
Скорость – примерно 45 000 Мсив/сек.	Примерно 10 600 Мсив/сек.

Что нужно знать, перед тем как подключать

Перед началом установки важно запомнить некоторые теоретические аспекты:

• Есть 2 варианта ретрансляции сигнала, поступившего со спутника: прямая и круговая.
• При прямой передаче сигнал идет сразу со спутника на приемник и никак не преломляется, а электромагнитная волна поступает сверху. Этот режим работы представляет собой вертикальную поляризацию. Главным минусом здесь будет значительное рассеивание сигнала при прохождении наиболее плотных атмосферных слоев. Зато качественный прием гарантирован при любой погоде.
• В то же время, круговая передача способствует расширению зоны охвата вещания. Спутниковое излучение движется по окружности. Так конвектор функционирует в режиме горизонтальной поляризации. Тем, кто выбирает спутники с такими установками, приходит более мощный сигнал, ведь он не так сильно подвергается рассеиванию, поскольку минует атмосферу вскользь.

Это та причина, по которой желающим настроить спутниковую тарелку самостоятельно, обязательно нужно точно узнать данные о текущем расположении спутника и способе излучения. Для концентрации рассеянного сигнала на спутниковой головке требуется приемник в форме тарелки. Каждому абоненту изначально поступает именно такой сигнал, т.е. тарелка точно пригодится. В момент покупки учитывайте размер её окружности, ведь регионы отличаются по площади поверхности приема.

Новые спутники Ямал

С чем приходится сталкиваться людям, которые ломают голову, как настроить спутниковую антенну на Ямал? Планы правительства просрочены. И тем, кому хочется настроить самому свою тарелку на Ямал, нужно это учитывать.

Проблема еще в том, что провайдеры со своими пакетами сразу продают и инструкции, но большинство интересуется именно бесплатным спутниковым вещанием, и такое имеется.

Понятно, что на каждый канал наличием шифрующего кода придется интересоваться отдельно.

По некоторым данным в первой декаде января 2015-го года Ямал 401 начал тесты в неиспользуемом 300 К диапазоне (порядка 3,7 ГГц).

За следующие 10 дней были протестированы почти все транспондеры.

По всем признакам замена Ямал 401 должна пройти прозрачно для конечных пользователей. Необходимо лишь будет поменять название в настройках ресивера, либо обновить программное обеспечение. Понятно, что план вещания еще нигде не выложен, поэтому не стоит торопить события.

Прозрачность замены – лишь наше предположение, но мы полагаем, что в любом случае провайдеры спутникового телевидения просто порекомендуют обновить прошивку или рабочие файлы.

Судя по информации из сети спутники Ямал 201, 300 К и 401 по сути вещать будут одно и то же.

Это НТВ для разных часовых поясов, Рен ТВ и прочие российские передачи. Информация, как правило, мультиплексирована, поэтому на одной частоте можно поймать сразу несколько программ. Впрочем такие тонкости для пользователя прозрачны, потому как ресивер сам расшифровывает информацию и подает на телевизор.

Кстати, обратите внимание, что сейчас активно внедряется стандарт DVT-S2, потому старое оборудование (не моложе 2012 года) может и не работать с такой системой кодирования. Тогда ресивер нужно будет взять у провайдера внешний

Некоторые дают его бесплатно, а что касается государства, то боле менее свободный доступ от него получат лишь пенсионеры.

Таким образом, спутниковые каналы Ямал не изменятся по всем признакам, однако жителям Дальнего востока нужно терпеливо следить за развитием событий, пока старый космический аппарат (запущенный в 2012 году) выйдет на позицию 134 градуса восточной долготы.

Однако сразу скажем, что и новый Ямал 401 охватывает своими лучами всю территорию РФ, включая крайний север. Ареал захватывает также близлежащие территории соседних государств.

Это мы говорим к тому, что далеко не каждому придется настроить спутниковую антенну на Ямал 300 К. А кому именно?

Не всегда мы можем выбирать свободно место установки тарелки.

В этом случае направление по азимуту и углу места на Ямал 401, базирующийся в районе 90 градусов восточной долготы, может быть закрыто зданиями, лесом, горами, прочими препятствиями. В то же время линия видимости на геостационарную орбиту по координате 163 градуса восточной долготы открыта.

Разумеется, здесь нет выбора, нужно целиться именно на то место, куда (еще только) планируется вывести Ямал 300 К. Это позволит людям, ранее оторванным от цивилизации, пользоваться всеми ее благами.

Напоминаем, что канала аплинк (загрузка на спутник) обычная тарелка не поддерживает, поэтому запросы должны отправляться по каналу сотовой связи или любому другому.

Для поддержки двусторонней передачи используются специальные станции, где только передатчик стоит от 2-х млн. рублей. Диаметр тарелки в этом случае составляет десятки метров.

Такими методами могут пользоваться, например, провайдеры.

Жителям Дальнего востока и всем прочим, кто живет ближе к планируемому месту базирования спутника 300 К, при неустойчивой связи следует оценить возможность приема с позиции 163 градуса восточной долготы.

Вы столкнетесь с тем, что в этой точке может не оказаться космических аппаратов, поэтому через стандартные калькуляторы определение расстояний и углов не будет возможным…

В этом случае мы рекомендуем задать любой спутник, максимально близко расположенный к точке 163 градуса восточной долготы.

Это позволит заранее оценить возможность приема и расстояние до космического аппарата. Однако и это не все.

Уже известно, что у Ямал 401 транспондеры более мощные, поэтому может оказаться, что выгоднее из «спорных» мест, равноудаленных от обоих космических аппаратов, ловить именно его.

По-русски: оставить свою тарелку в прежнем положении. Чтобы выяснить этот вопрос, смотрите карты покрытия лучей Ямал 300 К и 401. Там обычно в дБ дается уровень мощности в точке приема на Земле.

Это все что мы хотели сказать перед тем, как будет обсуждаться настройка спутниковой антенны на Ямал своими руками. То есть нужно выяснить необходимость такого шага вообще.
