Ремонт инжектора своими руками

Самостоятельная диагностика электронного блока управления двигателем

Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

https://youtube.com/watch?v=de8_4p4rpgU

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

https://youtube.com/watch?v=1lJi62o1ALk

Коммутатор электронной системы зажигания 98.3734

Коммутатор электронного зажигания 98.3734 разработки и производства ОАО «ЧНППП «ЭЛАРА» (далее — коммутатор) предназначен для коммутации тока в первичной обмотке катушки бесконтактной системы зажигания автомобилей семейств ВАЗ-2105, ВАЗ-2108, ВАЗ-2110, ВАЗ-21213, ВАЗ-1111, ЗАЗ-1102 . Прибор защищен свидетельством на полезную модель.

Устройство работает совместно с катушками зажигания 3122.3705, 27.3705 и их модификациями, имеющими сопротивление первичной обмотки менее 0,7 Ом и индуктивность не более 7 мГн, датчиком-распределителем 40.3706, 3810.3706 и их модификациями. Номинальное напряжение питания — 12, максимальное — 16, минимальное — 6 В. Время ограничения тока через катушку зажигания коммутатор нормирует в зависимости от режима работы в пределах от 0,6 до 4,5 мс, что составляет 2… 15 % длительности периода входного сигнала при частоте 33 Гц и напряжении питания 13,5 В. Коммутируемый ток катушки зажигания (ток разрыва) ограничен коммутатором на уровне 7,3…7,8 А при напряжении питания 13,5 В. Коммутатор прекращает протекание тока через катушку зажигания через 1 с после остановки вала датчика-распределителя, не допуская искрообразования. Рабочий интервал температуры окружающей среды от -45 до +105 °С.

Схема коммутатора показана на рис. 1, а внешний вид — на рис. 2.

Позиционные обозначения всех элементов соответствуют схеме предприятия-изготовителя. Основа устройства — специализированная интегральная микросхема L497D фирмы ST Microelectronics, предназначенная для управления коммутирующим транзистором BU941ZP той же фирмы. Работа микросхемы подробно описана в . Рассмотрим некоторые особенности ее работы при отличном от типовой схемы включении.

Микросхема DA1 питается от двух источников тока. Первый источник на транзисторах VT1 и VT2 обеспечивает ток 50 мА для питания датчика Холла и микросхемы DA1. Его выходной ток зависит от сопротивления резистора R3 и напряжения на эмиттерном переходе транзистора VT1. Резистором R2 устанавливают рабочую точку транзистора VT2 и напряжение на коллекторе транзистора VT1.

В случае увеличения температуры напряжение на резисторе R3 уменьшается приблизительно на 2,1 мВ/°С, что приводит к соответствующему снижению выходного тока. Конденсатор С9 подавляет высокочастотные колебания, возникающие в момент появления выбросов напряжения в бортовой сети автомобиля.

Второй источник тока, выполненный на транзисторах VT3 и VT4, стабилизирует базовый ток транзистора VT5 на уровне 40 мА. Применение транзисторов MJE350 (VT2, VT4) в источниках тока обеспечивает надежную работу коммутатора в случае возникновения импульсных помех напряжением до 350 В в бортовой сети автомобиля и повышения температуры окружающей среды до 105 °С.

Стабилитрон VD3 BZX84C9V1 стабилизирует напряжение на уровне 9 В для питания датчика Холла.

Диод VD1 защищает устройство от переполюсовки источника питания.

Резистор R28 и диодная сборка VD5 обеспечивают надежную защиту входов микросхемы от возможных бросков напряжения.

Цепь VD4R13C8R14 защищает транзистор VT5 в случае повышения напряжения в бортовой сети. Если напряжение превышает 24 В, открывается стабилитрон VD4 и через резисторы R13, R14 начинает протекать ток, что приводит к увеличению напряжения на входе HI (вывод 13) обратной связи по току микросхемы DA1 и к уменьшению уровня ограничения тока в катушке зажигания. Когда напряжение превысит примерно 70 В, коммутатор полностью выключается.

Датчик тока коммутирующего транзистора (R18-R27) выполнен из десяти параллельно включенных резисторов для поверхностного монтажа сопротивлением 1 Ом. В ранее выпускавшихся коммутаторах функцию датчика тока выполнял резистор АСОЗ сопротивлением 0,1 Ом ±5 %. Однако эксперименты показали, что примененный здесь датчик обладает лучшей температурной стабильностью.

В блоке применена импортная элементная база в основном для поверхностного монтажа. Постоянные резисторы и керамические конденсаторы X7R — типоразмера 1206. Биполярные транзисторы BUZ941ZP и MJE350 заменимы транзисторами КТ898А (или серий КТ8131, КТ8225, КТД8252) и КТ720А соответственно, а транзисторы ВС808 — ВС807.

Литература

Пятков К. Б., Игнатов А. П., Косарев С. Н. и др. Автомобили ВАЗ-2110 и ВАЗ-21102: Руководство по техническому обслуживанию и ремонту. — М.: За рулем, 1996.
Ходасевич А. Г., Ходасевич Т. И. Справочник по устройству и ремонту электронных приборов автомобилей. Вып. 1. Электронные системы зажигания. — М.: Антелком, 2001.

Плюсы и минусы

Преимущества, которыми обладает центральная система впрыска:

• простота и дешевизна конструкции;
• для смены режимов работы достаточно провести регулировку одной форсунки;
• при смене карбюратора на инжектор (моновпрыск) существенных изменений в систему питания не производится.

К недостаткам относится то, что не выходит достигнуть высоких показаний экологичности. Поэтому на сегодняшний день автомобили с моновпрыском нельзя встретить в продаже и эксплуатации в развитых странах Америки, Европы и Азии. Разве что в странах третьего мира они будут беспрепятственно колесить по дорогам.

Ремонт форсунки

Как временную меру, можно рекомендовать промывку форсунки в промывочной установке. Продувку сжатым воздухом в открытом состоянии с обеих сторон, но обычно всё заканчивается заменой форсунок на новые.

Второе поколение газобаллонного оборудования до сих пор пользуется популярностью, особенно у владельцев авто с карбюраторными ДВС, а также с инжекторными двигателями раннего производства (до экологического класса евро 3). Так как подача бензина в таких моторах осуществляется с помощью инжекторов, при монтаже газовой топливной системы на машину, в ее электросхему устанавливается эмулятор форсунок ГБО 2 поколения.

Конструкция модуля зажигания

Модуль зажигания представлен в виде электротехнической конструкции большого объема, которая собирает необходимое количество электротока с напряжением до 30000 Вт. Передача такого высокого напряжения осуществляется посредством высоковольтных проводов. Конструкция модуля зажигания объединяет в себе две катушки зажигания, два коммутатора и выходы на высоковольтные провода. Каждая катушка связана с двумя цилиндрами: 1-я с первым и четвертым, а 2-я со вторым и третьим. В таких механизмах нет подвижных элементов, что положительно сказывается на сроке его службы, ведь модуль зажигания не требует регулировок, а управление его работой осуществляется электронным путем (зажиганием системы руководит специальный контроллер, считывающий информацию с датчиков двигателя). Электронные модули более надежны и эффективны, а срок их службы сравнительно большой. Они реже ломаются и обладают отличными показателями качественной работы.

Датчики

Слаженную работу всех механизмов инжекторных двигателей обеспечивают показания мини-приборов, закрепляемых на агрегатных исполнителях. Каждое устройство замеряет параметры контролируемого участка и передает их в ЭБУ.

Встроенные датчики :

1. ДМРВ (R массового расхода воздуха) — крепится на входе в воздушный фильтр. Функционирует по принципу сравнения показаний. Через 2 нити платины поступает ток. Меняется сопротивление (зависит от температуры). При этом одна нить свободно обдувается, вторая — герметично укрыта. За счет появившейся разницы ЭБУ производит подсчет.
2. ДАД (R абсолютного давления и температуры в двигателе) — комбинируется или ставится отдельно от предыдущего. Состоит из 2 камер: одна герметична (внутри вакуум), вторая подводится напрямую к камере коллекторного впуска. Промеж камер проходит диафрагма, закреплены пьезоэлементы, которые создают напряжение при ее движении.
3. ДПКВ (R положения коленчатого вала) — устанавливается в виде магнитной гребенки на шкиве коленвала. Он обустроен 58 зубцами и 2 зазорами, равными шагу зуба. Зубцы движутся в медной обмотке, что при взаимодействии с намагниченным сердечником образует индукционное напряжение — оно зависит от скорости оборотов шкива.
4. ДФ (R фаз) — содержит диск с катушкой и прорезь. Прорезь обращается к прибору — выходное напряжение уравнивается с нулем. Одновременно достигается верхняя мертвая точка сжатия в первом цилиндре. Благодаря этому, центральный блок выдает напряжение в нужный цилиндр для зажигания, управляет тактами.
5. ДД (R детонации) — им обустроен блок цилиндров. В момент детонации по нему проходит вибрация. В основе передачи информации лежит генерация напряжения свободного тока — оно увеличивается при большей вибрации.
6. ДПДЗ (R положения дроссельной заслонки) — при опорном напряжении в 5 V происходит его увеличение или падение, за счет изменения поворотного угла заслонки.
7. ДТОЖ (R температуры охлаждающей жидкости).
8. Датчик кислорода — для разных конструкций внедряется единично или парой. Снимает замеры свободного кислорода в продуктах выхлопа. Его функция позволяет ЭБУ определить: обогатить или обеднить топливную смесь.

Инжектор значительно лучше карбюратора. Чтобы в этом убедиться, рассмотрим сравнение схожих моторных конструкций в таблице:

Параметры агрегата	Значение для карбюратора	Значение для инжектора
наименование	ВАЗ 21083
Объем (л)	1.5	1.5
Мощность (л. с./кВт)	69/51.5	78/56.2
Частота вращения вала (об/мин)	750-800	800-900
Бензин (октановое число)	92-95

Принцип работы электронной системы зажигания

Система начинает свою работу с ее подключения к аккумулятору. За это отвечает контактная группа замка зажигания в большинстве современных автомобилях, а в некоторых моделях, оснащенных бесключевым доступом и кнопкой запуска силового агрегата, она включается автоматически, как только водитель нажимает кнопку «Start». В некоторых современных автомобилях системой зажигания можно управлять через мобильный телефон (удаленный запуск ДВС).

За работу СЗ отвечает несколько элементов. Самым главным из них является датчик положения коленвала, который устанавливается в электронных системах инжекторных моторов. О том, что это такое и как он работает, читайте отдельно. Он подает сигнал, в какой момент поршень первого цилиндра выполнит такт сжатия. Этот импульс идет на блок управления (в старых автомобилях эта функция выполняется прерывателем и распределителем), который активирует соответствующую обмотку катушки, отвечающую за образование тока высокого напряжения.

В момент включения схемы напряжение от аккумуляторной батареи поступает на первичную обмотку КЗ. Но чтобы образовалась искра, нужно обеспечить вращение коленчатого вала – только так датчик положения коленвала сможет сформировать импульс для образования высоковольтного пучка энергии. Самостоятельно коленчатый вал не сможет начать вращаться. Для начала работы мотора используется стартер. Подробно о том, как работает этот механизм, рассказывается отдельно.

Стартер принудительно проворачивает коленчатый вал. Вместе с ним всегда вращается и маховик (о разных модификациях и функциях этой детали читайте здесь). На фланце коленвала сделано небольшое отверстие (точнее, отсутствует несколько зубьев). Рядом с этой деталью установлен ДПКВ, который работает по принципу Холла. По прорези на фланце датчик определяет тот момент, когда поршень первого цилиндра окажется в верхней мертвой точке, выполняя такт сжатия.

Импульсы, которые создает ДПКВ, поступают на ЭБУ. На основании алгоритмов, прошитых в микропроцессоре, он определяет оптимальный момент создания искры в каждом отдельном цилиндре. Далее блок управления посылает импульс на воспламенитель. По умолчанию эта часть системы подает на катушку постоянное напряжение в 12 вольт. Как только от эбу поступает сигнал, транзистор воспламенителя закрывается.

В этот момент подача электричества на первичную обмотку КЗ резко прекращается. Это провоцирует электромагнитную индукцию, благодаря которой во вторичной обмотке образуется ток высокого напряжения (до нескольких десятков тысяч вольт). В зависимости от типа системы этот импульс поступает на электронный распределитель, либо сразу идет из катушки на свечу.

В первом случае в схеме СЗ будут присутствовать высоковольтные провода. Если катушка зажигания установлена непосредственно на свече, то вся электрическая магистраль состоит из обычных проводов, которые используются во всей электроцепи бортовой системы автомобиля.

Как только в свечу попадает электричество, между ее электродами образуется разряд, который и зажигает смесь бензина (или газа в случае использования ГБО) и воздуха. Дальше мотор может работать самостоятельно, и в стартере теперь нет необходимости. Электроника (если используется кнопка запуска) самостоятельно отключает стартер. В более простых схемах водителю в этот момент необходимо отпустить ключ, и подпружиненный механизм переведет контактную группу замка зажигания в положение включенной системы.

Как уже было сказано немного ранее, корректировка угла опережения зажигания производится самим блоком управления. В зависимости от модели автомобиля электронная схема может насчитывать разное количество входных датчиков, по импульсам от которых ЭБУ определяет нагрузку на силовой агрегат, скорость вращения коленчатого и распределительного валов, а также другие параметры мотора. Все эти сигналы обрабатываются микропроцессором и активируются соответствующие алгоритмы.

Меры профилактики

Какие меры профилактики позволят сохранить исправность электропроводки:

1. Все проблемы, которые возникают в работе электроустройств, должны быть решены как можно быстрее. Если их будет очень много, нормальная эксплуатация авто будет невозможной.
2. При установке новых приборов укладка проводки должна осуществляться там, где нет трущихся деталей и механизмов, это позволит сохранить ее целостность. Кроме того, при прокладке учитывайте, что все провода должны быть надежно заизолированы.
3. Использование самодельных предохранителей в монтажном блоке не допускается. Если перегорел предохранительный элемент, то самодельные устройства (монетки или проволочные перемычки) можно ставить только для того, чтобы доехать до ближайшего магазина. Использование таких предохранителей может привести к замыканию и даже возгоранию, поэтому будьте аккуратны.
4. Периодически осуществляйте диагностику работоспособности генератора, в частности, речь идет о его ремне. Необходимо следить за тем, чтобы ремешок всегда был нормально натянут, поскольку его недостаточное или избыточное натяжение также отразится на работе электросистемы.
5. Дважды в год заряжайте аккумулятор, проверяйте наличие электролита в банках, а также визуально осматривайте корпус на предмет повреждений либо трещин. Повреждения и трещины в конструкции приведут к утечке электролита, что, в свою очередь, станет причиной разряда устройства.
6. Постарайтесь не использовать дешевые китайские девайсы и приборы, к примеру, разветвители в прикуриватель. Как известно, гнездо прикуривателя рассчитано на определенную мощность, а если вы решите одновременно подключить в него несколько устройств, нагрузка на гнездо возрастет в разы.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

Опрос

• Да
• Нет
• Не знаю (свой автомобиль не ремонтирую)

Загрузка …

Устройство и принцип действия типовой системы зажигания

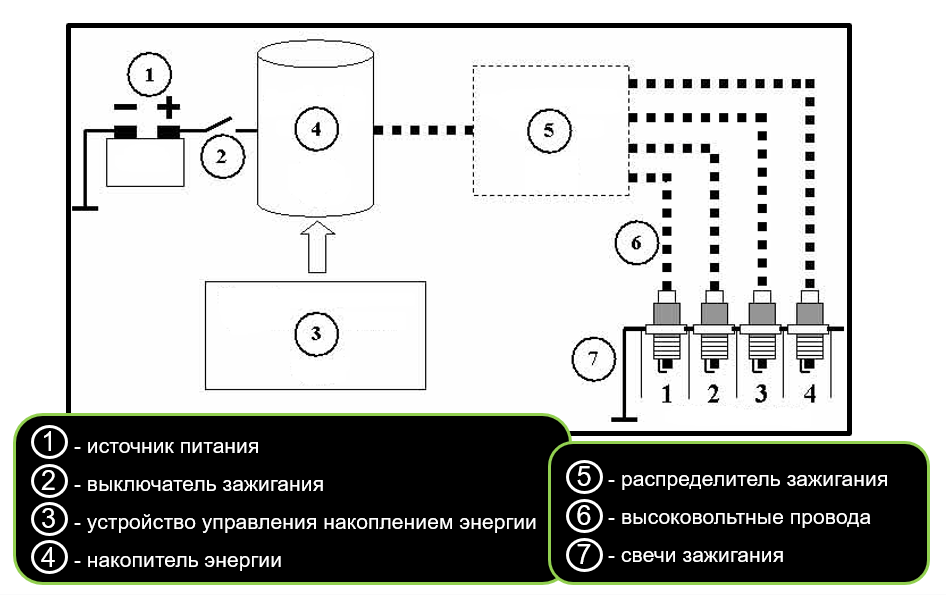

Компоненты системы зажигания

С технической стороны система зажигания входит в комплекс электрооборудования двигателя. Конструктивно она состоит из следующих элементов:

• Аккумулятор или другой источник питания. Он подает в сеть низкое напряжение 12 вольт.
• Переключатель. При повороте ключа переключатель замыкается и низкое напряжение поступает в накопитель энергии.
• Накопитель энергии. Бывает двух видов: индуктивный (катушка зажигания трансформаторного типа, преобразующая низкое напряжение в высокое до 30 тысяч вольт) и емкостной (конденсатор).
• Блок управления аккумулированием и распределением энергии. В зависимости от типа системы зажигания это может быть прерыватель, транзисторный коммутатор или ЭБУ (электронный блок управления).
• Распределитель. Этот узел может быть механическим или электронным. Он осуществляет снабжение определенных свечей энергией в заданный момент времени.
• Провода цепи высокого напряжения. По ним поступает высокое напряжение к электродам свечей.
• Свечи зажигания.

Работа системы зажигания основана на следующем принципе: при подаче в сеть низковольтного напряжения, происходит накопление и преобразование энергии, что затем распределяется по свечам, на электродах которых формируется искра, провоцирующая воспламенение топливовоздушной смеси.

Дифференциальный датчик давления.

В некоторых системах управления двигателем, для измерения величины расходуемых системой EGR (Exhaust Gas Recirculation) отработавших газов, применяется дифференциальный датчик давления. Дифференциальный датчик давления отличается от датчика абсолютного давления наличием двух штуцеров — внутренняя камера датчика не загерметизирована, а соединена с дополнительным, вторым штуцером. За счёт этого, дифференциальный датчик давления сравнивает между собой давления на входных штуцерах; выходной сигнал датчика пропорционален этой разнице давлений. Система EGR служит для уменьшения количества выбрасываемых двигателем в атмосферу вредных окислов азота. Система EGR подводит часть отработавших газов к впускному коллектору, размешивая топливовоздушную смесь отработавшими газами. За счёт этого уменьшается температура сгорания топливовоздушной смеси и как следствие, уменьшается количество выбрасываемых двигателем в атмосферу окислов азота. Измерение величины потока отработавших газов от клапана EGR к впускному коллектору при помощи дифференциального датчика давления осуществляется следующим образом. В патрубке, соединяющем выход клапана EGR с впускным коллектором, имеется калиброванное сужение. Это сужение создаёт незначительное препятствие протекающим по патрубку отработавшим газам, вследствие чего, давление газов перед сужением оказывается несколько выше давления газов за сужением. Чем больше величина потока отработавших газов, протекающих через сужение, тем большая возникает разница давлений газов перед сужением и за ним. Входные штуцеры дифференциального датчика давления соединены с патрубком клапана EGR — один штуцер соединён с полостью до калиброванного сужения, а второй штуцер соединён с полостью за калиброванным сужением. С увеличением потока отработавших газов от клапана EGR к впускному коллектору, увеличивается разница давлений подводимых к входным штуцерам дифференциального датчика давления, датчик преобразовывает эту разницу давлений в напряжение. Таким образом, выходное напряжение дифференциального датчика давления оказывается пропорциональным величине потока отработавших газов от клапана EGR к впускному коллектору двигателя.

Приложение 1

Характеристики некоторых датчиков абсолютного давления

Все современные автомобили оснащены электронной системой управления двигателем, которая регулирует работу силового агрегата при помощи информации, снимаемой со специальных датчиков. Одним их таких устройств выступает датчик давления воздуха или МАР-сенсор, установленный во впускном коллекторе. Он реагирует на все изменения давления во впускном такте, а ЭБУ двигателя, в зависимости от показаний прибора, обеспечивает приготовление оптимальной горючей смеси.

Руководство по выставлению

Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.

Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:

Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть

Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся

С помощью щупа вам необходимо увеличить зазор, примерно до 0.45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.

Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность. При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч. Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.

Извините, в настоящее время нет доступных опросов.

Схема инжектора проводки ваз 2114

Вторые концы черных проводов также сведены в точки, соединенные с массой. В этом случае колодки 12 подключаются к насосу омывателя, а провода, присоединенные к насосам 13 и 14, подсоединяются к соответствующим электромагнитным клапанам. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

А – блок фар и очистителей фар ВАЗ; Б – прикуривателя; В – монтажного блока ВАЗ, комбинации приборов, выключателя зажигания ВАЗ, очистителя ветрового стекла и других узлов электрооборудования у колодок с иным числом штекеров — порядок нумерации аналогичный ; Г – реле включения заднего противотуманного света; Д – выключатель аварийной сигнализации; Е – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж – плафона освещения салона.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

коммутаторы 36.3734 и Б550

Эти коммутаторы предназначены для совместного использования с датчиком Холла и устанавливались на автомобили ВАз-2108, 09. Вместо них можно применить коммутатор 36.40.3734. Но и это еще не все- полная совместимость с импортными коммутаторами позволяет применять его и на зарубежных автомобилях марок FORD, OPEL, WOLKSWAGEN.

Схема коммутатора и осциллограммы

Схема электронного коммутатора автомобилей ВАЗ 2108, 09

Осциллограммы в контрольных точках

Импульсы с датчика Холла поступают на вход 6 (рис А) и попадают на базу VT1. Транзистор VT1 инвертирует импульсы (рис в) и через R5 они проходят к базе VT2 (рис И).

Так как в самом коммутаторе не предусмотрена стабилизация питания, а провода соединяющие датчик Холла с коммутатором не имеют экранировки, то в коммутаторе возникла необходимость введения цепи устранения паразитных наводок. Эту функцию выполняет DA1.1, работающая как интегратор. Весь полезный сигнал, необходимый для работы устройства находится в диапазоне 1…200 Гц и поэтому интегратор выделяет полезный сигнал и формирует импульс необходимый для работы VT2 (рис Г).

Для избежания перегрева выходного ключа, в коммутаторе предусмотрена схема, закрывающая выходной каскад при отсутствии входного сигнала и при замкнутом состоянии датчика Холла:На вход 6 микросхемы DA1.2 (рис Д) через VD4 поступает сигнал с выходного каскада, одновременно с этим на вывод 5 микросхемы DA1.2 поступает входной сигнал (рис Е). Каскад на DA1.2 собран по схеме интегратора, импульсы на его выходе имеют трапециедальную форму (рис Ж) и они поступают на компаратор DA1.3.Если импульсы не проходят на входы DA1.2 то компаратор DA1.3 на выходе 8 выдаст высокий уровень и в результате VT2 откроется, а выходной каскад закроется.

В динамическом режиме микросхема DA1.3 формирует прямоугольные импульсы (рис З). Микросхема DA1.4 выполняет роль компаратора: как только напряжение на резисторах R35, R36 превысит допустимое, компаратор сработает и откроет транзистор VT2. При этом выходной каскад на транзисторах VT3, VT4 закроется.

Эксплуатация данного коммутатора показала его достаточную надежность. Если и происходили случаи выхода из строя выходного транзистора, то в основном по вине неисправного генератора или замкнутой катушки зажигания.Единственный недостаток выявленный в процессе эксплуатации- перебои в работе на повышенных оборотах двигателя, поэтому автором было предложено ввести в схему дополнительную цепь- резистор R* (вывод 5 микросхемы DA1.2).

Коммутатор 13.3734-O1

Показанные выше два вида коммутаторов применяются в бесконтактных системах зажигания с применением генератора тока. (что это такое смотрим в начале статьи).Такие системы зажигания применялись в автомобилях Волга, УАЗ, РАФ, Газель. В них чаще всего также выходит из строя ключевой выходной транзистор. Причем как выяснилось в большинстве коммутаторов под транзистором отсутствовала термо-отводящая паста, так что замене транзистора следует эту пасту нанести.

Транзисторы в коммутаторах можно менять на близкие по параметрам: КТ898А, КТ8109А, КТ8117А

При подготовки материала была использована информация из журналовРемонт и сервисРадиоАматор №2, 1999 год

Плюсы и минусы

Преимущества, которыми обладает центральная система впрыска:

• простота и дешевизна конструкции;
• для смены режимов работы достаточно провести регулировку одной форсунки;
• при смене карбюратора на инжектор (моновпрыск) существенных изменений в систему питания не производится.

К недостаткам относится то, что не выходит достигнуть высоких показаний экологичности. Поэтому на сегодняшний день автомобили с моновпрыском нельзя встретить в продаже и эксплуатации в развитых странах Америки, Европы и Азии. Разве что в странах третьего мира они будут беспрепятственно колесить по дорогам.

Видео по ремонту КЗ ВАЗ

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.
