Ремонт блока управления двигателем, починка эбу автомобиля

ТЕМА: MAN TGA 480

Если топливный фильтр свежий поищите утечку топлива

3779 – магистральное давление, утечка из-за компенсации объема 3778 – магистральное давление, утечка при условиях режима принудительного холостого хода

Изменено 14.2.14 17:07.

Для работы форума Вы должны разрешить печенья (cookies).

Ошибка EDC (Electronic Diesel Control) стала уже хорошо известна владельцам дизельных «Мерседесов» — здесь она служит аналогом общепринятого «джекичана» Check Engine. Аналогично и функционирование индикатора: он загорается вместе с включением зажигания и гаснет при запуске двигателя, при условии, если самодиагностика системы впрыска не находит проблем.

Электронное управление дизельными моторами хотя и близко к системам впрыска бензиновых моторов, но уже стало сложнее.

Зачем нужна прошивка ЭБУ Лада Калина

Прошивкой называется специальное программное обеспечение, которое создаётся специалистами различных компаний для улучшения характеристик двигателя. Как правило, прошивки постоянно обновляются, каждый год выпускаются новые, более современные и совершенные модификации. На автомобили Лада Калина совсем недавно была выпущена версия прошивки 3.0. Она улучшает динамические характеристики автомобиля, снижает потерю мощности при работающем кондиционере.

После удачной прошивки изменения в работе двигателя чувствуются сразу: мотор лучше подхватывает с низких оборотов, двигатель работает плавно и тихо, повышается чувствительность педали газа. Переход скоростей выполняется быстрее (разгон осуществляется с переключением передач через одну), в условиях городского движения меньше приходится переключать передачи, плавная работа 5 скорости на низких оборотах.

Благодаря прошивке обеспечивается:

улучшенный запуск двигателя в зимний период;
исключение провалов;
снижение расхода топлива;
повышение комфортабельности управления транспортным средством;
мягкость работы силового агрегата;
увеличение показателей мощности;
улучшение разгона;
увеличение максимальной скорости;
удаление стандарта «Евро» 3 и 4.

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины

. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V: 7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58); 7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3: М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер); М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

↑ Как организована память в ЭБУ BOSCH EDC16C8

Кроме него есть микросхема флеш-памяти AM29BL802CB , там хранятся калибровки двигателя.

И, наконец, маленькая микросхемка EEPROM 95640 от ST, в ней хранится VIN и коды иммобилайзера.

То есть, возвращаясь к ранее написанному, если бы я сразу просто перепаял флеш и EEPROM, машина бы уехала в тот же день!Но легкий путь – это не для нас. Отважные пираты всегда идут в обход! В интернете был найден и куплен еще один б/у блок, третий по счету. Спасибо продавцу, блок быстро доехал в Крым из Минска.

Нашёл заграничные хелпы для K-TAG-а . Когда распаковал архив, там оказалось множество MHTML-документов, которые открываются с отображение всех внедрённых картинок только через Internet Explorer. Нашел нужный документ по названию, разрешил активное содержимое на странице и увидел, как правильно блок подключить.

Наученный горьким опытом, сначала подключил второй блок, чтобы, в случае чего, не потерять последний шанс. Ура! Блок считался! Был вечер пятницы и я поспешил домой.

На следующее утро я был в предвкушении того, что автомобиль запустится. Считал и первый, оригинальный ЭБУ. Хоть периферия была сгоревшей, но основные микросхемы живы – считались и флеш и EEPROM.

Теперь, не вскрывая третий блок, а только выпилив небольшое окно в области BDM-разъёма, считал прошивку последнего ЭБУ.

Снова взял второй блок, залил в него загрузчик из третьего, а флеш и EEPROM с первого. Собрав на два винта бегу к машине и подключаю. Включаю зажигание – ключик не мигает. Завожу и с пол-оборота машина заводится! Фух! Неужели?Да, это случилось. Сразу появился хозяин машины, как чувствовал. Прибежали СТО-шники. Не верят. А мне даже немного грустно, что все закончилось — машина стала мне как родная.

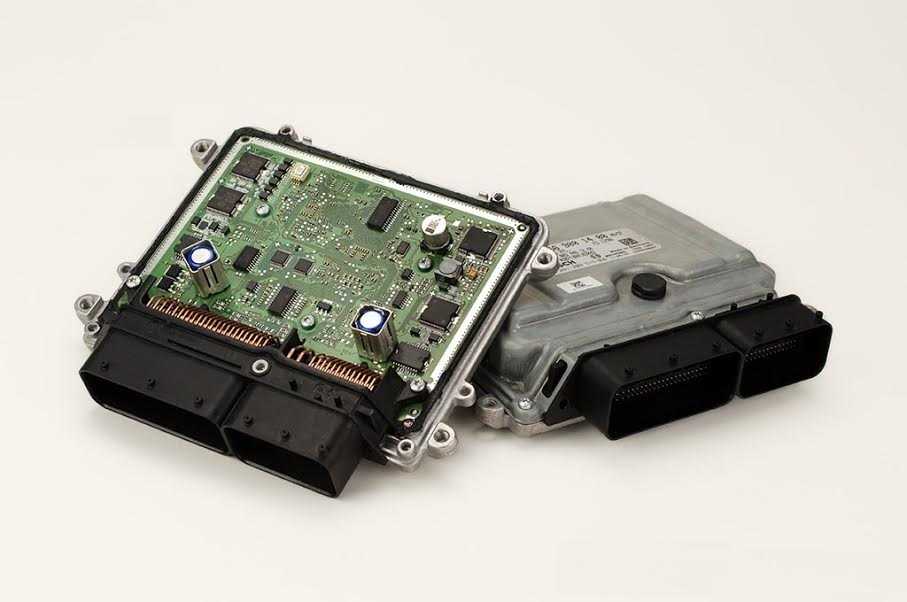

Что такое EDC и из чего она состоит

EDC (Electronic Diesel Control) — электронная система управления дизелем, которая устанавливается на современные двигатели. Основная ее задача — регулирование работы впрыска топлива. Кроме этого, EDC обеспечивает работу других систем автомобиля — предпускового подогрева, охлаждения, выпускной системы, системы рециркуляции отработанных газов, турбонаддува, впускной и топливной систем.

Для своей работы система EDC использует информацию от многих датчиков, среди них: датчик кислорода, давления наддува, температуры воздуха на впуске, температуры топлива, температуры охлаждающей жидкости, давления топлива, расходомер воздуха, положения педали акселератора, Холла, частоты вращения коленчатого вала, скорости движения, температуры масла, момента начала впрыска (хода иглы распылителя), давления воздуха на впуске. На основе поступающей от датчиков информации центральный блок управления принимает решения и сообщает их исполняющим устройствам.

В качестве исполняющих устройств системы работают следующие механизмы:

Кроме того, электроника обеспечиваетработу:

Эффективнаяработа edc обусловлена считыванием информации из многих «поставщиков»данных, а именно датчиков:

Вся информация обрабатывается ЭБУ, и на ее основе он выдает команду исполнительным устройствам, которых тоже немало:

Полис ОСАГО является обязательным!

Наиболее простой и удобный способ получить ОСАГО— это заказать в Интернете.

Функции EDC

Правильная работа Electronic Diesel Control оптимизирует функционирование двигателя при разных нагрузках, уменьшает содержание вредных веществ в выхлопе и расход горючего. Улучшается старт силового агрегата и динамические качества автомобиля. О токсичности отработанных газов стоит упомянуть особо.

Система EDC выполняет следующие основные функции (могут отличаться в зависимости от модели двигателя и дополнительных настроек):

Теперь, после перечисления основных частей, из которых состоит система, и ее функций становится понятно. что существует очень много причин, вызывающих ошибку EDC. Попытаемся систематизировать информацию и перечислить самые распространенные из них.

Признаки возникновения проблемы

Главный из них – загорание индикаторной лампы на приборной панели, которая примерно соответствует «Чек инжин» на бензиновых автомобилях. Однако, помимо светового сигнализатора, существуют иные симптомы, говорящие о проблемах с правильным функционированием двигателя:

Больше 3000 об/мин. двигатель не набирает

Возможные причины возникновения ошибки EDC и методы их устранения

Одна из причин индикации ошибки EDC на Mercedes Sprinter

Если на приборной доске вашего автомобиля горит лампочка EDC, то диагностику необходимо с помощью компьютерных средств. При наличии у вас сканера вы можете провести ее самостоятельно. В противном случае отправляйтесь на СТО.

Старайтесь проводить компьютерную диагностику в официальных дилерских центрах или СТО вашего автопроизводителя. Его специалисты пользуются лицензионными программами.

На других тех станциях есть риск, что диагностику будут проводить с помощью “взломанного” ПО, которое может не выявить ошибки. Поэтому рекомендуем вам обращаться к “официалам”.

Основные причины, почему горит EDC, и методы устранения неисправности:

Грязный топливный фильтр

После устранения причины возникновения ошибки не забудьте сбросить ее в ЭБУ. Если вы ремонтируете машину на СТО, мастера выполнят это за вас. Если же вы проводите ремонт самостоятельно — снимите минусовую клемму аккумулятора на 1015 минут с тем, чтобы информация исчезла из памяти.

Владельцам автомобиля IVECO DAILY, посоветуем проверить целостность минусового провода и его изоляции, который идет на клапан регулирования давления (MPROP). Решением является покупка новой фишки на клапан и жгута (зачастую при больших токах провода и пины прогорают). Дело в том, что этот элемент является “детской болезнью” данной модели. Владельцы часто сталкиваются с ней.

Плохой запуск двигателя ВАЗ 2110, 2111, 2112 и перегорание в ЭБУ силового ключа gb10nb37lz

Одной из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz. Но почему-то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда-то была данная проблема. Но и то из-за того, что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ.

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея 2 – выключатель зажигания 3 – реле зажигания 4 – свечи зажигания 5 – модуль зажигания 6 – контроллер 7 – датчик положения коленчатого вала 8 – задающий диск А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают, что это не помогло. Проверяя колодку, провод это не дает не какого результата. Следующим действиям начинают побывать ставить новый модуль, или ЭБУ это тоже не чего не дает. Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние. Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере (просто положите на него руку, и если при заводке не бьет значит он). В ходе этой проверки можно понять, что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ: При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1. 1а-сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz) 2. 12 вольт после зажигания 3. 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать поочередно правый и средний контакт на модуле зажигания. И левый и средний. При исправном модуле: сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Замеряем сопротивление обмотки 1-4, обмотка исправна — сопротивление 0.8 Ом.

Замеряем сопротивление обмотки 2-3, обмотка ПРОБИТА (КЗ) — сопротивление 0.1 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

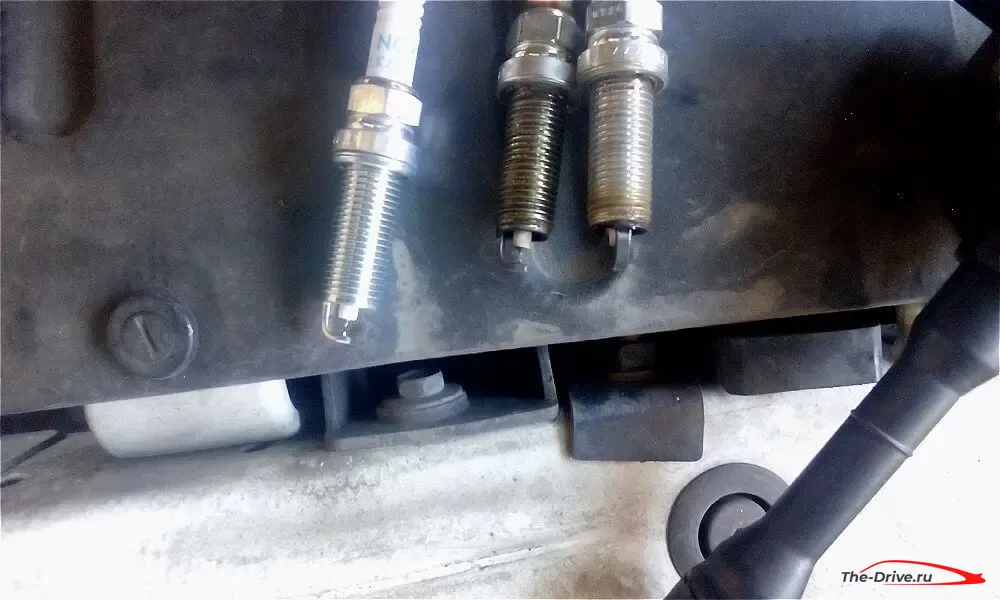

Проверку Брони проводов я думаю каждый может произвести, и так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания (Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль — это своего рода трансформатор – у него может быть или обрыв обмотки, или КЗ. Что нарушит работу Системы зажигания. И вызовет более большой ток, который приведет к сгоранию силового ключа.)

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

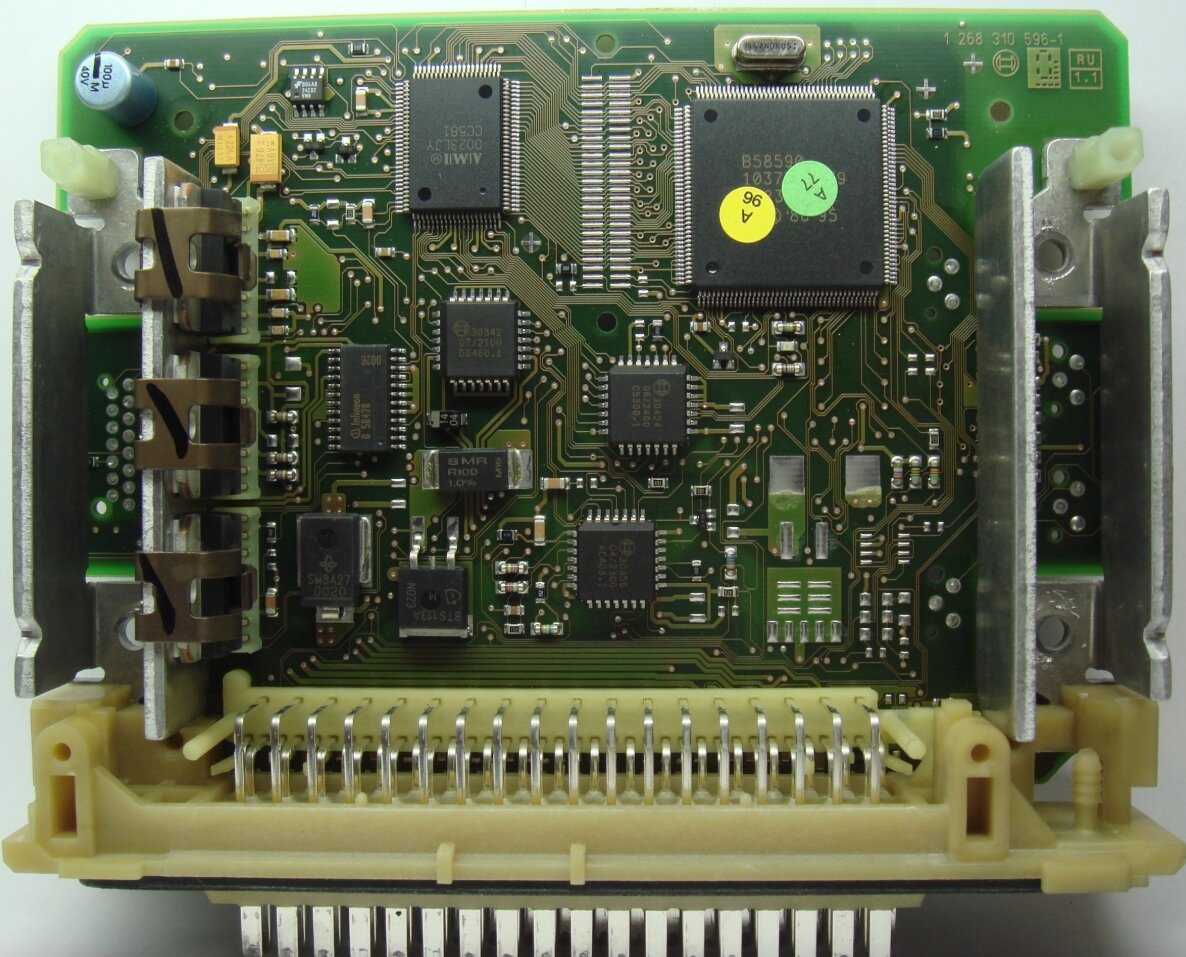

Принцип работы электронного блока

Функционирование ЭБУ заключается в приеме информации из различных датчиков, число которых на современных моделях достигает 20-ти и более:

данные о расходе воздуха;
показатели с лямбда-зонда;
информация о коленчатом вале (его положение и частота вращения детали);
сигналы о неровности трассы и т. д.

Помимо обработки этих сигналов, ЭБУ отправляет сигналы различным устройствам:

зажигание – это может быт как одна катушка, так и сразу несколько (зависит от типа силового агрегата). Данный узел отвечает за своевременную подачу искры со свечи в цилиндры мотора.
световой индикатор – его назначение состоит в выдаче уведомлений о наличии ошибок, причем как в двигателе, так и непосредственно в блоке.
форсунки – посредством них осуществляется впрыск горючего в цилиндры. При этом частота изменения количества этого горючего постоянно меняется, ведь зависит от различных условий. В данном случае на первый план выходят характеристики форсунок (реакция их управляющих компонентов на перемены команд из ЭБУ, а также скорость их функционирования).
тестеры – оборудование диагностического назначения подключается через специальный разъем, если возникает необходимость в проверке мотора и электронного блока управления двигателем.

Причины выхода из строя ЭБУ: к чему следует быть готовым?

Сначала, электрический блок управления автомобилем, либо же просто ЭБУ, — это очень сложное и принципиальное компьютерное оборудование. В случае неисправности этого устройства, может проявляться неправильная работа всех других авто систем. В отдельных случаях автомобиль может не работать вообщем, включая отказ коробки, зарядных устройств и контрольных датчиков.

Электрические блоки бывают различные и могут управлять различными устройствами. При всем этом, все системы все равно интенсивно ведут взаимодействие меж собой и передают важную информацию для регулировки всех функций. Самый основной из их – это ЭБУ мотора автомобиля. Невзирая на конструктивную простоту, он делает массу сложнейших задач:

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

Если были перепутаны клеммы во время подключения аккумулятора.

Если был включен стартер, но к нему не была подсоединена силовая шина.

Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Для чего предназначен блок управления двигателем, как проверить блок управления

Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее

Чип-тюнинг Iveco Daily

Дизельные турбированные моторы, после чип-тюнинга, позволяют достичь увеличение показателей крутящего момента и мощности на 20-30%.

На автомобилях Ивеко возможно программное отключение системы сажевого фильтра DPF и FAP, системы рециркуляции отработанных газов EGR, а также снять ограничение максимальной скорости в 90 км/ч.

На Iveco с дизельными двигателями устанавливаются следующие электронные блоки управления ЭБУ:

Bosch EDC15x
Bosch EDC16x
Bosch EDC17x

Автомобиль Iveco Daily с дизельным мотором 3.0TDI, 146л.с., мотор F1A, 2013г.в. приехал абсолютно исправным. Пробег 310 тыс. км. Хозяин маршрутки был недоволен развиваемой мощностью двигателя. А конкуренция сейчас между транспортниками жесткая. Задача была убрать сажевый фильтр, заглушить канал рециркуляции отработанных газов, отключить программно клапан ЕГР и увеличить мощность и крутящий момент.

На этом автомобиле был выполнен полный комплекс работ, который включает в себя физическоме удаление и программное отключение сажевого фильтра DPF (FAP), установка заглушки в систему ЕГР и программное отключение системы ЕГР, а также увеличение мощности и крутящего момента на 20%.

Работы по физическому удалению катализатора и сажевого фильтра проводились одновременно. Комплекс работ по времени занимает около 4 часов. Частичный демонтаж и монтаж выпускного тракта, чистка корпуса фильтра на этой модели достаточно прост. Была установлена заглушка на пути подвода отработанных газов (ЕГР) во впускной коллектор и отключен разъем с клапана EGR.

На автомобиле Ивеко применяется система управления дизелем EDC17CP52-4.10. Данная электронная система в полной мере соответствует требованиям к повышению комфорта, расходу топлива, выбросу вредных веществ и других характеристик дизельных двигателей. Чтение и запись прошивки данного ЭБУ выполняется с демонтажом ЭБУ и последующим вскрытием корпуса. Располагается ЭБУ рядом с аккумулятором, в моторном отсеке слева.

Рис.1 — Компьютерная диагностика системы впрыска дизельного топлива Iveco Daily
Рис.2 — Ивеко на подъемнике для демонтажа сажевого фильтра DPF
Рис.3 — Вскрытие сажевого фильтра показало, что соты забиты более, чем на 65%.
Рис.4 — Расположение ЭБУ Bosch EDC17CP52-4.10. Доступ к блоку на этом авто очень прост.
Рис.5 — Чтение и запись прошивки процессора TC1796 осуществляется в boot режиме.

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

катушки зажигания системы впрыска;
клапан оборотов холостого хода;
электрические форсунки;
клапан вентиляции топливного бака;
электромагнитные катушки — соленоиды;
турбонаддув;
система впуск-выпуск;
рециркуляция отработанных газов;
система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:
