Что делать, если фонят колонки на компьютере

Что важно знать

tampatra / iStock / Getty Images Plus

Сначала отключите динамики: меню Bluetooth > (найдите имя динамика или номер модели) > найдите пункт меню «забыть устройство» («forget device») или «разорвать пару» («unpair»).

Затем выполните сброс: удерживайте комбинацию кнопок – например, кнопку питания, кнопку Bluetooth или кнопку громкости. Какие именно кнопки используются для сброса, смотрите в Руководстве пользователя колонок.

Существует альтернатива, если комбинация кнопок не сработает. Найдите на корпусе колонки кнопку в маленьком отверстии с надписью «сброс» («Reset»). Некоторые производители используют этот метод в качестве сброса настроек своих динамиков.

↑ Эксперименты со стереофоническим усилителем

Кратко о назначении элементов.Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 3. Принципиальная схема экспериментального стереофонического усилителяУсилитель имеет следующие характеристики:Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 4. Схема подключения УМЗЧ: а) — к акустическим системам, б) – к головным телефонам (наушникам)~~пытал~~LM317Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 5. Принципиальная схема стабилизированного блока питания
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 6. Аккумуляторная батарея – лабораторный источник питания
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 7. Размещение деталей на экспериментальной печатной платеДетали стереофонического УМЗЧ на микросхеме TDA2822MИсключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 8. Типовая схема включения микросхемы в стереофоническом режиме
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 9. Размещение элементов типового стереофонического УМЗЧДетали типового стереофонического УМЗЧ

↑ Схема УМЗЧ на TDA2822 с токовой ООС

Расскажу о «сердце» акустической системы Genius Sp-U110. УНЧ собран на микросхеме TDA2822 в миниатюрном планарном 8-выводном корпусе. Питать её можно от 1,8 до 15 Вольт. Т.к. колонки питаются от USB, то напряжение будет 5 Вольт и оно довольно «грязное» из-за помех от БП компьютера. Питание +5 Вольт подано на 2 вывод (согласно даташита), «земля» к 4 выводу. Конденсатор С5 был максимально близко установлен к микросхеме. Повторять стандартную схему из даташита мне не хотелось, а схема от производителя колонок была ещё хуже. Было решено применить включение ИТУН (источник тока управляемый напряжением). Такая реализация обладает специфическим звучанием, сравнимым с ламповыми усилителями.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Я сразу удалил разделительные конденсаторы во входных цепях левого и правого канала. Резисторы R8, R9 поставил на 100к, против 180к в оригинале, т.к. амплитуды входного сигнала не хватало для достижения максимальной мощности колонок. Добавил конденсаторы С11, С12 для подавления радиопомех.

Конденсаторы С9, С10 поставил на 100 мкФ*16В, Jamicon электролитические неполярные. Т.к. эти конденсаторы входят в цепь ОООС (общая отрицательная обратная связь), то экономить на их качестве губительно для звука.

Конденсаторы С7, С8 служат для недопущения постоянного тока на динамики. Иначе вместо звука будет гул и дым. Тип конденсаторов — электролитические полярные Jamicon на 1000 мкФ*25В. В принципе ёмкость их может быть и меньше, т.к. отдача по НЧ у штатных динамиков слабая, а меньшая ёмкость снизит уровень НЧ-составляющей сигнала, чтобы не мучить динамики тем, чего им не «переварить». Но поставил, что было под рукой.

Резисторы R4, R6 являются токовыми датчиками, т.е. преобразуют ток, проходящий через катушки динамиков в напряжение, пропорциональное этому току. Через конденсаторы С9, С10 полученный сигнал подаётся на инвертирующие входы микросхемы, чтобы она была в курсе происходящего и могла подправить искажения выходного сигнала. Упрощённо, в этом состоит принцип ОООС.

Ремонт компьютерных колонок Genius своими руками

Для восстановления и ремонта взяты компьютерные колонки «Genius SP-16». Колонки начали свою жизнь со времен 14″ компьютерных электронно-лучевых мониторов. Корпуса сделаны из прочной пластмассы с достаточным внутренним объемом. Внутри колонок установлены динамики с высоким КПД и хорошей характеристикой воспроизведения. Но вот к электронике есть претензии, которые частично устранялись в процессе эксплуатации (замена электролитических конденсаторов). К сожалению звук воспроизведения колонок был не высокого качества, особенно при высокой громкости, нелинейные искажения четко прослеживались и раздражали.

Для ремонта применена следующая схема восстановления:

Существующий усилитель низкой частоты заменить на усилитель класса D.
Сохранить основные регуляторы функционирования колонок.
Для питания колонок использовать существующий трансформатор.

Для ремонта применен готовый импульсный стабилизатор питания на 5 Вольт 2 Ампера и плата цифрового стерео УНЧ (по 3 Ватта на канал). Данный тип УНЧ выбран сознательно из-за своей дешевизны (~15 руб.) и неприхотливости. Стерео усилитель куплен на Алиэкспресс по этой ссылке http://ali.pub/1e25ap

. А регулируемый стабилизатор напряжения по этой ссылке http://s.click.aliexpress.com/e/i6eamub
.

Усилителей покупайте сразу 10 штук, поверьте пригодится, по этой цене это даром!

Для работы потребуется длинная крестовая отвертка, паяльник с принадлежностями для пайки и кусочки луженых и изолированных медных проводников. Наличие отсоса для припоя облегчит работу по демонтажу. Для контроля паек и настроек потребуется тестер.

Колонки Genius — схема

На фото показана схема колонки «Genius SP-16». На схеме крестиками обозначены проводники с деталями. Все детали справа от крестика надо выпаять и удалить. Цифрами показаны точки подключения платы УНЧ и питания.

Порядок ремонта колонки «Genius SP-16»

Откручиваются саморезы крепления половинок крышки активной колонки
Из раскрытого корпуса извлекается плата и отпаиваются проводники питания и подключения динамика.
Плата извлекается из корпуса и из нее удаляются радиодетали согласно схемы.
С тыльной стороны платы паяльником устанавливается на ножки проводников согласно схемы стабилизатор питания. До установки УНЧ на плату необходимо подать питание на плату и проверить выходное напряжение на стабилизатора +5 Вольт.
Далее на плату аналогично на луженые проводники устанавливается плата УНЧ. Сигнал на гнездо выносного динамика и динамики колонки подается изолированными проводниками. Смотрите фото.
До окончательной сборки проверяем работу УНЧ и регуляторов громкости и тембра.
Собираем корпус колонки. Качество звука смотрите на видео.

Разборка корпуса

Снята панель колонки

Отпаяны проводники

Удалены детали

↑ 6. Оконечный усилитель

В ходе работ работоспособность усилителя проверялась после каждого изменения. Но, все не то. Не устраивал меня звук. Вялый какой то. И басов нет. Только пердежЪ какой-то. Меряем токи покоя поканально: 26 мА и 30 мА. Тут меня осенило. Вот кто меня не пускает! В оконечнике прибалты впаяли токовыравнивающие датчики тока R32, R33, R38, R39 = 1 Ом 0,5 Вт!!! Для моих колонок, имеющих сопротивление 4 Ом, дополнительных два ома явно избыточны! Тут нам помогут белые кирпичи от наших желтолицых братьев! Меняем на 0.22 Ом 5 Вт. Включаем. Вот она — динамика! Вот они — низкие! Держала аппарат защита на транзисторах VT11, VT12.Наконец то «девочка» запела!!! Еще как запела!

По ходу действия заменил деревянные транзисторы П308 (VT7, VT10) явно не процветающие своими характеристиками (особенно током – 30 мА) на то, что было дома — 2N5551, отобранные попарно для каждого канала. Выводы, правда, пришлось перегнуть — поменять местами базу с коллектором. Далее выставлял «ноль» на выходе оконечников. До замены П308 было 77 мВ и 110 мВ, после замены стало 60 мВ и 60 мВ соответственно. После замены корректировал R5 (3к9). Установил резистор номиналом 4к52 (были такие) и на выходах стало чуть меньше 30 мВ. На этом и успокоился. Можно было еще повозиться, но не стал. Решил, что хватит.Теперь ток покоя! Нормально выставить ток покоя не удавалось из за припавших пылью, состарившихся подстроечных резисторов. Здесь мне помогли мои любимые многооборотники СП5-2. Ноги им пришлось удлинить из отсидевших отлежавших свой срок резисторов МЛТ-1 редковостребуемого номинала. Впаиваем. Коротим вход на массу. Включаем. Меряем. Корректируем. После получасового прогона и корректировки установил ток покоя 50 мА

(Здесь надо не забыть о мерах предосторожности. Одно неправильное движение и «сквозняк»

Я в данном случае для ограничения тока и защиты от неприятностей пользовался автомобильными лампами 24В, установленными в разрыв питающих проводов ±26В). На фото проверка после отсоединения ламп и окончательная корректировка.

Основные правила установки:

Первое правило. Чтобы автозвук оказался максимально чистым, необходимо приобретать максимально качественные силовые кабели и акустические/межблочные провода. При ограничении в средствах, основной упор надо сделать на межблочные кабельные соединители. Во время работы автомобиля его электросистема неизбежно создаёт электромагнитные поля, разнообразные по количеству, мощности и частотным характеристикам. Именно они являются основной причиной шумов, которые проникают через некачественно сделанные экраны кабелей RCA.
Второе правило. Прокладку межблочных кабелей следует вести таким образом, чтобы они находились максимально далеко от других элементов электропроводки транспортного средства. А также они не должны находиться близко от силовых проводов, ведущих к звуковой системе. Следует учесть, что проникновение помех уменьшится, если пересечение колоночных проводов и силовых кабелей смонтировать под прямым углом.

Третье правило. Никогда не приобретайте RCA-кабели, длины которых хватает «с запасом». Чем меньшей будет длина, тем, меньше вероятность генерирования электромагнитной наводки.
Четвертое правило. Грамотно спроектированный монтаж системы автозвука предусматривает заземление всех элементов системы только в одной точке.В противном случае, когда компоненты заземляются в хаотично подобранных местах, появляются так называемые «контуры заземления», являющиеся основной причиной помех при проигрывании музыки.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Как избавиться от фона программными методами в среде Windows?

Теперь, когда стало немного понятно, почему фонят колонки, давайте попробуем разобраться с методами устранения возможных помех именно на компьютерах. Для начала откройте микшер громкости и снизьте до нуля уровни воспроизведения для всех устройств и программ, оставив на максимуме только фейдер общей громкости. Если у вас установлен какой-нибудь более продвинутый цент вроде Realtek, поэкспериментируйте с его параметрами.

Также рекомендуется зайти в настройки звука через «Панель управления» и на вкладке микрофона снизьте его громкость (или выставьте опции на те, которые были установлены по умолчанию). На всякий случай отключите все дополнительные модули пространственного окружения, а на микрофоне и устройстве воспроизведения полностью уберите предварительное усиление сигнала.

Что делать, если фонят колонки

Для устранения неприятного шума, следует выявить причину возникновения и принять необходимые меры для устранения.

Программные методы устранения фона

Если проблема связана с настройками акустического или компьютерного оборудования, то желательно, сначала изучить технические параметры динамиков и источника сигнала, а также инструкцию. Диагностику такой неисправности делают методом подключения колонок к другому компьютеру или усилителю. Если динамики перестают фонить при соединении с другим источником звука – необходимо откорректировать настройки.

Выполняют это следующим образом:

включают системный блок;
после этого, в пусковом меню находят раздел «Панель управления»;
далее, двигаются по открывающимся окнам: «Звук» и «Воспроизведение»;
в последнем, находят раздел «Свойства» и подраздел с названием «Уровни», в котором корректируют функцию «Линейный ввод»;
после проведённых изменений, включают колонки и проверяют качество звука.

При выполнении корректировки программного обеспечения аудиоаппаратуры, внимательно изучают технические параметры колонок. После этого, вносят данные в настройки эквалайзера или усилителя и включают динамики.

Принцип работы УМЗЧ на TDA7496SA

Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки. Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.

Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.

Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2. Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.

Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.

Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2×2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2×10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.

Простая схема УНЧ на микросхемах TDA 2822 |

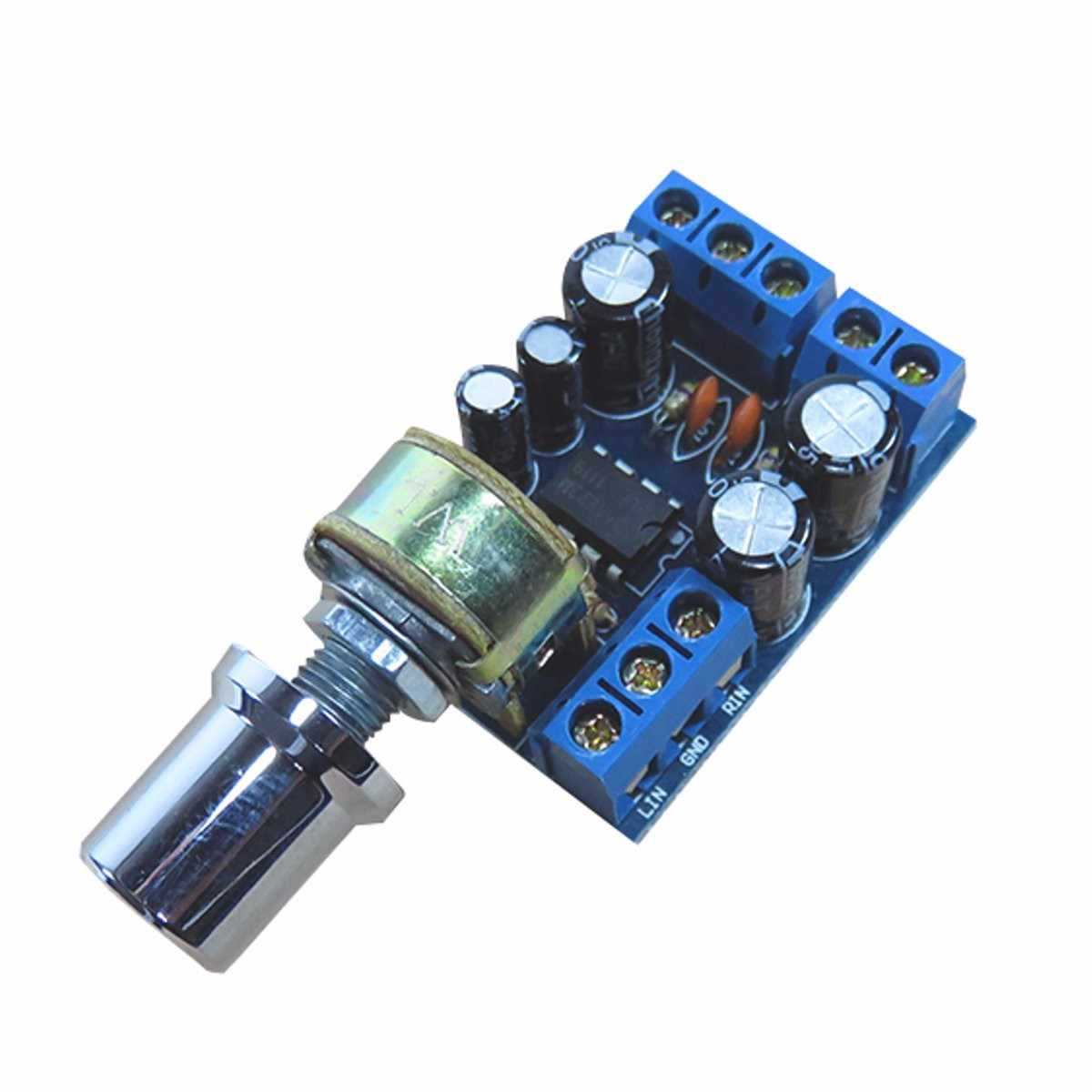

Схему простого УНЧ (усилитель низкой частоты) для усиления звуковой частоты может собрать любой современный радиолюбитель. Сделать это достаточно просто применив микросхему ТДА. Простой УНЧ на микросхеме TDA2822 поможет вам усилить слабый сигнал от вашего радио или плеера что бы послушать музыку через простые колонки.

Простой усилитель низкой частоты своими руками:

Начинающие радиолюбители которые любят слушать музыку, наверняка попробуют собрать радио приёмник или нечто подобное, но для того что бы воспроизвести звуковой сигнал через обыкновенные колонки (динамики) вам может пригодиться простая схема усилителя низкой частоты на микросхеме TDA 2822.

Микросхемы TDA сейчас достаточно часто применяют в простейшей звуковой технике, и воспроизводящей аппаратуре. УНЧ на микросхеме TDA 2822 поможет вам обеспечить качественное звучание слабомощных колонок.

C1, C3 – 10 пФ, 16 В

C2 – 100 пФ, 16 В

C4 – 0,01 мкФ

C5, C6 – 0,1 мкФ

R1 – 10 КОм

R2, R3 – 4,7 КОм

BA1 – Динамик (8 Ом, 150 мВт – 1 Вт (в зависимости от напряжения питания 6 – 12 В))

C1, C2 – 10 пФ, 16 В

C3, C4, C5, C8, C9 – 100 пФ, 16 В

C6, C7 – 0,1 мкФ

R1, R2– 10 КОм

R3, R4 – 4,7 КОм

BA1, BA2 – Динамик (8 Ом, 150 мВт – 1 Вт (в зависимости от напряжения питания 6 – 12 В))

В ИМС (интегральной микросхеме) встроена защита входа от короткого замыкания, от повышения питания и термозащита. Микросхема TDA 2822, может быть заменена аналогичными по функциям и параметрам микросхемами типа КА2209, MJM2073,U2822,U2823.

Настройка схемы не сильно отличается от настройки схемы любого усилителя, думаю, что сложностей не должно возникнуть даже у начинающих радиолюбителей.

Как и многие другие полезных схем и советы на https://bip-mip.com/

↑ 1. Блок питания

Заменяем конденсаторы фильтра блока питания. По питанию ±26В я поставил 10000 и 4700 мкф и по питанию ±31В по 4700 мкф в плечо. Так же заменяем диоды на КД 213. (Эти и далее в статье номиналы деталей не являются рекомендательными, так как они использовались те, что под рукой, т.е дома). Попутно меняем провода, идущие с трансформатора к плате блока питания на провода с бОльшим сечением. Учитывая мощность усилителя я ограничился сечением 0,75 мм2.Шунтируем пленкой. Убираем тонюсенькую перемычку на силовом трансформаторе (выв. 6-6*) на два отдельных провода с каждой катушки до общей точки платы блока питания. Далее вешаем конденсатор параллельно первичной обмотке сетевого питания 0,047 мкф х 630 В. Тем самым немного избавляемся от помех от сети. Теперь мы имеем нормальный блок питания. А это почти половина дороги к успеху.

Как сбросить настройки беспроводного динамика Sony

1. В области управления устройством (часто под резиновой заглушкой) есть небольшая кнопка с отверстием под названием «Reset». Чтобы нажать на эту кнопку, воспользуйтесь карандашом или другим острым предметом.

2. Теперь настройки вашего динамика сброшены, и его можно использовать, как если бы это был новый динамик

Обратите внимание: сброс настроек динамика Sony не приводит к автоматической очистке списка сопряженных устройств Bluetooth, поэтому лучше всего выполнить шаг, описанный выше: найти в меню настроек пункт «забыть устройство» («forget device») или «разорвать пару» («unpair»)

Налаживание усилителя

Правильно собранная и из исправных деталей схема начинает работать сразу. Перед включением конструкции к источнику питания нужно тщательно осмотреть печатную плату на отсутствие замыканий, а также удалить лишнюю канифоль с помощью пропитанного в растворителе кусочка ваты.

Также рекомендую установить последовательно каждой из линий питания (+Vs, -Vs) по предохранителю на ток 1А. Это поможет уберечь некоторые компоненты схемы в случае наличия какой-то ошибки.

Подключать акустические системы к схеме при первом включении и при экспериментах рекомендую через резисторы сопротивлением 300-400 Ом, это спасет динамики от повреждения в случае если что-то пойдет не так.

На вход желательно подключить регулятор громкости — один сдвоенный переменный резистор или же два по отдельности. Перед включением УМЗЧ ставим полузнок раезистора(ов) в левое крайнее положение, как на схеме (минимальная громкость), потом подключив источник сигнала к УМЗЧ и подав на схему питание можно плавно увеличивать громкость, наблюдая как себя поведет собранный усилитель.

Рис. 13. Схематическое изображение подключения переменных резисторов в качестве регуляторов громкости для УНЧ.

Переменные резисторы можно применить любые с сопротивлением от 47 КОм до 200 КОм. В случае использования двух переменных резисторов желательно чтобы их сопротивления были одинаковыми.

Итак, проверяем работоспособность усилителя на небольшой громкости. Если со схемой все хорошо, то плавкие предохранители по линиям питания можно заменить на более мощные (2-3 Ампера), дополнительная защита в процессе эксплуатации УМЗЧ не помешает.

Ток покоя выходных транзисторов можно измерить, включив в разрыв коллектора каждого из транзисторов Амперметр или мультиметр в режиме измерения тока (10-20А). Входы усилителей нужно подключить к общему-земле (полное отсутствие входного сигнала), на выходы усилителей подключить акустические системы.

Рис. 14. Схема включения амперметра для измерения тока покоя выходных транзисторов усилителя мощности звука.

Ток покоя транзисторов в моем УМЗЧ с применением КТ825+КТ827 составляет примерно 100мА (0,1А).

При налаживании усилителя плавкие предохранители по питанию также можно заменить мощными лампами накаливания. Если какой-то из каналов усилителя поводит себя неадекватно (гул, шум, перегрев транзисторов), то возможно что проблема кроется в длинных проводниках, идущим к транзисторам, попробуйте уменьшить длину этих проводников.

Меры безопасности при первом включении (лампы по питанию, защита АС), эксперименты с разными транзисторами и другая полезная информация по данному усилителю также подробно описана в статье «Ремонт усилителя Радиотехника У-101, модуль УМЗЧ на микросхеме TDA7250».

Отрыв спайдера (центрирующей шайбы диффузора)

Как починить динамик на колонке, если оторвана мембрана центрирующей шайбы? Действуем по следующей инструкции:

Для диагностики проблемы снимаем крышку.
Откручиваем проблемный динамик от корпуса, отпаяв от него провода. Если от динамика предусмотрен штекер к плате, отсоединяем его.
Осматриваем спайдер. Если он оторван от корпуса корзины, его следует приклеить на место

Делается это при помощи клея «Момента» или подобного ему.

Осторожно зачищаем место по кругу, куда клеится мембрана. Мусор ни в коей мере не должен попасть в прорезь катушки диффузора, поэтому лучше всего будет размягчить старый клей ацетоном и попросту стереть его тряпочкой.
Даем просохнуть.
Клеим центрирующую шайбу на место

Пока не застыл клей, отцентровываем диффузор. При его нажатии катушка в прорези должна ходить свободно и не должна издавать посторонних скрежещущих звуков. Иначе отремонтированный динамик будет хрипеть.

По истечении 24 часов можно собирать колонку в обратном порядке, как разбирали.
Подключаем, проверяем. Если все в порядке, наслаждаемся. Если хрипит – либо в прорези катушки мусор, либо сама обмотка катушки повреждена тем, что долго терлась об стенки без спайдера. Тогда читаем дальше.
