Лада 2107 › Бортжурнал › Автоматическое включение фар 2107 Обновлено!
Ну вот подробная схемка что бы после запуска двигателя, загорались фары с габаритами!
Фишка в чем. Ключа нет в замке зажигания — габариты или фары можно включить стандартно. Заводим двигатель — загораются габариты и фары. Дальний тоже работает как положено! При работающем двигателе если включить фары кнопкой, замыкания не будет!
Что бы не было вопросов: габариты и фары включаются только после того как двигатель запустился и стал работать устойчиво. зарядка пошла на аккумулятор. лампочка аккумулятора погасла. появился +12 вольт в приборке на бело-коричневом. реле замкнулись.габариты и фары загорелись Когда крутиться стартер — габариты и фары не загораются!
Ну вот маленький отчет по проделанной работе. После учебы позвонил наш дорогой соклубник nus , и говорит, давай реализуем твою задумку по фарам на моей машинке. Ну а у меня руки чешутся по авто. Ладно подбери меня.
Все приехали в гараж. Приготовились. Долго думали от куда взять +12 вольт при запущенном двиге. Игорь все хотел меня спутать что нам не добыть 12 вольт. Разобрали приборку, цепанулись бело-коричневый провод. И вуаля!Ток есть!
Подключение к бортовой сети Калины
По схеме подключения никаких ограничений в ГОСТе и правил нет. Но включение и отключение дневных ходовых огней должны подчиняться определенным правилам. Ходовые огни должны самостоятельно включаться при запуске двигателя и выключаться при остановке мотора. При включении дальнего или ближнего света ДХО должны выключаться. Иногда автовладельцам Калины хочется дополнительно отключать дневные огни при прогреве двигателя.
Такой вариант возможен при определенных знаниях и навыках работы с автомобильной проводкой. При установке на Калину дневных ходовых огней в заводском варианте со схемой и инструкцией подключения с устройством управления обычно никаких проблем не возникает. Упомянутое устройство представляет собой реле с пятью выводами под номерами 85-87, 87а и 30. Для его подключения на Калину нужно найти любой провод питания из фар ближнего света и плюсовой провод от замка зажигания.
На все эти провода нужно установить по клемме типа «мама» с небольшим куском провода, тщательно изолируя места подсоединения. К клеммам реле также подсоединяются провода необходимой длины, но уже с клеммами типа «папа». Дальше провод от 86 клеммы реле необходимо соединить с корпусом автомобиля под любой крепежный болт. Сюда желательно сразу же подключить провод с маркировкой «минус» от ДХО.
После окончания монтажа можно провести проверку работы светильников на автомобиле Лада Калина. Для этого нужно включить зажигание. При заведенном двигателе должны загореться дневные ходовые огни. Дальше следует включить свет ближних фар, ДХО должны погаснуть, а ближние фары — загореться.
Читать также: Срок годности автомобильных шин
При переключении на дальний свет ситуация должна сохраняться. Далее нужно выключить дальний и ближний свет, при этом загорятся ходовые огни. Затем следует заглушить двигатель, огни дневного освещения должны потухнуть.
Давно хотел поставить дневные ходовые на свою калину, но из тех какие попадались в продаже были либо длинные либо выпирали, либо вообще ни к месту…и вот после долгих мук ожиданий и выбора взял себе:
Начинаем. Решил завести провод питания в салон через отверстие под приводом дворников. Для этого снимаем вначале аккумулятор, рычаги вместе с щетками с вала, потом пластиковую облицовку, ну и мотор-редуктор в последнюю очередь:
заодно прочистил отверстие для слива воды, было все забито землей почему то…:
Вынимаем резиновую заглушку:
Проводим через нее провод питания ДХО:
Заводим провод в салон, крепим:
Приготавливаем необходимый инструмент для крепежа самих ДХО:
Выкручиваем два самореза, которые держат нижнюю пластиковую решетку, вынимаем ее:
Намечаем, сверлим небольшие дырочки для дальнейшего закручивания в них саморезов:
Ставим нижнюю пластиковую решетку, две «лампы» на свои места:
В итоге установлено все по гостам :)(надеюсь):
Первый этап на этом закончен. Приступаем ко второму. Эти дхо имеют третий провод(желтый), который кидается на габариты, и по идее при включении габаритов дневные огни должны работать в пол канала. Но мне надо так что бы при включении габаритов/ближнего дхо полностью вырубались, в итоге этот желтый провод под корень отрезал что бы не мешался. Для того что бы ДХО отключались как я хочу, надо использовать 5-контактную релюшку ( avtogsm.ru/rele-5-kontakt-p211.html ), я долго искать не стал, а взял весь набор с проводами и предохранителем(помню по правилам дхо должны иметь возможность без проблемного ручного отключения) от неиспользованного Набора для подключения ПТФ для ВАЗ 2108…переделал распиновку под свои нужны(30 — питание ходовых огней, 85 — «масса», 86 — габариты, 88 — проводка, где появляется 12В после включения зажигания), лишнее отрезал:
Распиновка стандартоного МУС, сюда и будем вешать релюшку:
Вытягиваем нужные провода побольше из пучка проводом под панелью, и ставим на них реле:
Стягиваем, обклеиваем все что может издавать звук-моделином:
продолжение в следующей записи, у меня лимит загруженных фотографий на страницу кончился ))
Дневные ходовые огни на «Калину» не теряют популярности ввиду требования к автомобилям, где прописано, что даже днем авто по российским дорогам должны ездить с включенными противотуманками, дневным светом или ДХО. Такое нововведение производители этой оптики не упустили. Сегодня на рынке появилось большое разнообразие осветительных приборов, которые вписывают в государственные стандарты и одновременно придают транспортному средству презентабельный вид.
Читать также: Якорь генератора ваз 2106
ходовые огни на Ладу Калину
Варианты автоматизации
Установить автоматический включатель и выключатель, который будет отвечать за ближний свет, вполне можно своими руками. Но для начала следует определиться, какой из способов реализации схемы вам подходит больше остальных.
Всего предлагается 3 актуальных варианта:
- включение при активации зажигания;
- автовключение оптики после пуска мотора;
- использование специального датчика света.
Реализовать каждую схему автоматизации ближнего света можно в гаражных условиях. Но если вы не обладаете необходимыми навыками, сомневаетесь в своих возможностях, или просто хотите получить гарантированный результат, обратитесь за помощью к специалистам.
Датчик света
На множестве автомобилей зарубежного производства уже в заводской комплектации предусмотрено специальное устройство, которое в автоматическом режиме включает и выключает оптику машины. Они работают в тандеме с датчиком света.
Девайс реагирует на изменение уровня освещения. Если датчик фиксирует потемнение, фары включаются. Когда машина находится на светлом участке дороге, происходит автоматическое отключение. Во многих странах такая функция очень полезная и удобная. Но не совсем подходит для РФ.
Всё дело в требованиях постоянно, днём и ночью, ездить с включённым ближним светом или дневными ходовыми огнями. Потому в этой ситуации работу датчика приходится корректировать.
Включение и отключение ближнего света должно стать для водителей привычкой при отсутствии системы автоматизации. Если забывать про освещение перед началом движения, это грозит штрафом. Если же автоматическое выключение не работает или попросту отсутствует, включённые фары на припаркованном автомобиле к утру посадят аккумуляторную батарею.
Водителям, которые не могут приучить себя включать и выключать свет по мере необходимости, лучше всего воспользоваться средством автоматизации. Одним из них считается специальный датчик.
На выбор автомобилистам предлагается вариант самостоятельного изготовления устройства, либо же покупка фирменного девайса. Тут однозначно нужно останавливаться на втором варианте. Устройства автоматического включения и выключения фар предлагают следующие признанные компании:
Большинство девайсов основаны на датчике света. А это, как вы уже помните, не подходит под правила дорожного движения, действующие в РФ. Это не проблема, поскольку некоторые устройства перенастраиваются, что позволяет адаптировать под несколько иную работу.
Датчик света
Подробно расписывать нюансы установки устройства с датчиком света нет необходимости. Каждый производитель комплектует свою продукцию подробной инструкцией. Они могут отличаться друг от друга по способу монтажа. Но в действительности здесь нет ничего сложного.
Бывалые водители советуют устанавливать датчик света не наружу, а в сторону салона в район зеркала заднего вида, где он обычно стоит на машинах с датчиками заводского производства.
Среди представленных вариантов установка датчика считается наименее практичным и рациональным способом автоматизировать включение и выключение оптики. Да, в определённых ситуациях девайс значительно упрощает управление транспортным средством, поскольку водителю не приходится отвлекаться на переключатели.
Но при этом датчики света не всегда адекватно реагируют на дорожную ситуацию. Некоторые участки дорог могут заставить контроллер сходить с ума, поскольку затемнение быстро сменяется светлым участком, и так происходит постоянно. В итоге фары то включаются, то выключаются. Вряд ли такое понравится сотрудникам ГИБДД. Да и сам водитель будет испытывать серьёзный дискомфорт от подобной светомузыки.
Зажигание
Неплохой вариант того, как сделать на машине автоматическое включение ближнего света, предусматривает использование зажигания. Задумка заключается в том, чтобы фары включались после запуска зажигания.
Для реализации схему для начала требуется подключить осветительные приборы к источнику питания. Поскольку одни приборы подключаются вне зависимости от положения замка зажигания, а другие только после зажигания, тут нужно правильно выбрать источник. Наиболее предпочтительным решением считается кнопка для активации печки.
Можно ли ездить без ПТФ?
А теперь давайте поговорим о ситуации, когда противотуманные огни предусмотрены конструкцией – то есть должны быть на вашем автомобиле. Но в силу разного рода обстоятельств – будь то ДТП, неисправность, простое желание убрать их с авто – их нет, и вы вынуждены ездить без противотуманок в различных условиях погоды, дорожной обстановки и времени суток.
И вот этот момент уже запрещён ПДД.
Пункт 3.1 Основных положений по допуску ТС говорит о том, что нельзя ездить на машине без предусмотренных конструкцией световых приборов. А противотуманки – это и есть такие приборы. Вы не обязаны их использовать, но на автомобиле они должны быть и точка!
Щиток приборов и клавишные выключатели
Щиток приборов:
- 1 — вольтметр;
- 2 — спидометр (указатель скорости движения автомобиля);
- 3 — одометр (счетчик пройденного пути);
- 4 — тахометр.
Указывает частоту вращения коленчатого вала. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона — недопустимые режимы. Максимально разрешенные обороты двигателя — 6000 об/мин;
5 — указатель температуры охлаждающей жидкости.
Стрелка в зеленой зоне шкалы указывает на нормальную температуру охлаждающей жидкости. Красная зона — перегрев двигателя. Запрещается эксплуатировать автомобиль при температуре охлаждающей жидкости свыше 118°С;
6 — эконометр.
Помогает подобрать наиболее экономичный (с точки зрения расхода топлива) режим работы двигателя при движении автомобиля. При этом стрелка прибора находится в зеленой зоне шкалы;
7 — блок контрольных ламп:
— включения указателей поворота (загорается зеленым мигающим светом при включении правого или левого поворота);
— неисправности системы управления двигателем (подключается на автомобиле с системой впрыска. Загорается оранжевым светом при включенном зажигании и гаснет после запуска двигателя). При неисправности в системе сигнализатор мигает или горит постоянно. Эксплуатация автомобиля не запрещается, так как система перейдет на резервный режим работы (с потерей мощности и увеличением расхода топлива). Неисправность устраните самостоятельно или в специализированной мастерской;
— заряда аккумуляторной батареи. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на отсутствие заряда аккумуляторной батареи. Причиной может быть недостаточное натяжение ремня привода генератора, неисправность генератора или цепи контрольной лампы. Дальнейшее движение с горящей лампой может привести к полному разряду аккумуляторной батареи и остановке двигателя, а также к возникновению пожара (в случае, если неисправность вызвана замыканием электропроводки);
— включения габаритного света (загорается зеленым светом при включении габаритных огней);
— включения дальнего света фар (загорается синим светом при включении дальнего света фар);
— недостаточного давления масла. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки двигателя. Во избежание выхода из строя двигателя его следует заглушить и устранить причину неисправности;
— включения стояночного тормоза (загорается красным светом при включенном зажигании и поднятом рычаге стояночного тормоза).
Примечание: На центральной консоли панели приборов установлены дополнительные контрольные лампы:
- А — непристегнутых ремней безопасности (загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей);
- Б — включения обогрева заднего стекла (загорается оранжевым светом при включении обогрева заднего стекла и включенном зажигании);
- В — аварийного состояния рабочей тормозной системы (загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого уровня и включенном зажигании).
8 — суточный счетчик пройденного пути;
9 — контрольная лампа резерва топлива. Загорается желтым светом, если в топливном баке осталось менее 6,5-4 л топлива;
10 — указатель уровня топлива;
1 — выключатель наружного освещения. Трехпозиционный выключатель имеет три фиксированных положения. В первом — наружное освещение выключено; во втором — включены габаритный свет, лампы освещения номерного знака и лампы подсветки приборов; в третьем — дополнительно включается ближний свет фар;
2 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на клавишу при включенном зажигании;
3 — выключатель противотуманного света в задних фонарях.
Противотуманный свет включается нажатием на клавишу при включенном ближнем свете фар;
4 — переключатель режимов работы вентилятора отопителя. Переключатель обеспечивает две скорости вращения вентилятора — малую и большую.
Lada 2107 › Logbook › Автоматическое включение ближнего света фар после запуска двигателя.
После прошлой машины ( Subaru Forester SF5), у которой фары включались и выключались вместе с запуском двигателя, пришлось заново привыкать каждый раз, перед началом движения, тыкать на кнопку. За чуть больше месяца владения семёркой, уже несколько раз были моменты, когда включать фары я забывал, благо на штраф не попал. Решено было внести небольшие доработки в машину, чтобы автоматизировать включение ближнего света фар. В интернете достаточно много разных вариантов получения такого эффекта, и самодельные, и заводские плюшки. Так как интереснее сделать всё самому, решил с помощью релюшек собрать простую цепь, для себя я решил, что свет у меня должен включаться только после запуска двигателя, не нарушать работу штатной цепи и чтобы при включении света через штатную кнопку моя «схемка» разбиралась. Для реализации данной задачи было приобретено: 1) реле 4х контактное — 1шт 2) реле 5ти контактное — 2шт 3) колодка реле 4х конт. — 1шт 4) колодка реле 5ти конт. — 2шт. 5) держатель для вилочного предохранителя 6) провода, гофра, изолента Скорее всего найдутся те, кто скажет, что можно было сделать проще, что три реле это много и подключить можно было по другому, но для меня мною придуманная схемка проще и удобнее. На то, что именно так надо выполнять эту доработку, я, естественно, не претендую ) Принцип работы и роль каждого реле. 1) Первое реле подключено 30 контактом через предохранитель к акб. Одним контактом катушки на землю, другим к 15му контакту замка зажигания, 87 контакт подключен к 30му контакту второго реле. 2) Второе реле 30м контактом, как уже написано выше к первому реле, одним контактом катушки на 15ый контакт замка зажигания, вторым концом катушки к датчику давления масла. Контакт 87А соединён с 30ым контактом третьего реле. 87 Контакт второго реле ни с чем не соединён. 3) Третье реле 30ым контактом к контакту 87А второго реле, один контакт катушки — на землю, второй к 12в от габарита. Контакт 87А подключен к штатному реле включения ближнего света фар, а именно к контакту 85( если не ошибаюсь).
В результате после поворота ключа в положение «зажигание» первое реле передаёт напряжение от акб ко второму реле. Второе реле, пока не заведён двигатель и на датчике давления масла есть масса, размыкает контакты 30 и 87А, тем самым не пропуская 12в на 30й контакт третьего реле. После запуска двигателя и повышения давления масла, масса на датчике давления масла пропадает и контакты 30 и 87А второго реле снова замыкаются. Третье реле передаёт напряжение на штатное реле ближнего света фар, пока не происходит включение ближнего света фар штатной кнопкой, у которой в первом положении происходит подача 12в на габариты, в результате чего третье реле размыкает контакты 30 и 87А.
При подключении к штатному реле, я решил поставить диод в разрыв штатного провода, которое я взял из старого блока питания ПК. Возможно это было лишним, но мне так спокойнее =D
Точки подключения. 1) 15ый контакт замка зажигания, на котором появляется 12в при повороте ключа в положение «зажигание». Провод Голубого цвета ( сдвоенный потолще и потоньше ). 2) Датчик давления масла. Подключение к нему было сделано в подкапотном пространстве. 3) Подключение к 12в габариты. Для левой фары это провод жёлтого цвета идущий к блок фаре в подкапотном пространстве, непосредственно возле самой блок фары. 4) Подключение к штатному реле ближнего света фар. Серый провод с красной полосой Колодки Ш1 ( чёрного цвета) идущей к блоку предохранителей и реле подкапотом. Получить доступ к этому проводу можно только из салона, разобрав бордачёк.
Как выбрать ДХО?

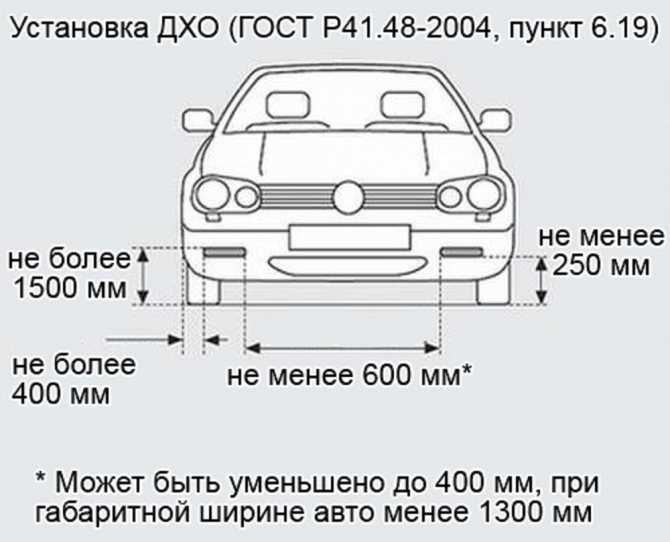

Требования, которые должны учитываться при установке ДХО, уже были описаны выше.
Если вы хотите, чтобы ваши ходовые огни соответствовали правилам дорожного движения и ГОСТу, стоит уделить особое внимание их выбору. Ведь от того, какой дорожный ходовой огонь вы решите установить на свое авто, будет многое зависеть
Самую качественную продукцию выпускают такие компании, как Hella и Philips Osram. Выбирать их стоит не только потому, что они соответствуют всем стандартам, но и потому, что они могут сделать ваше перемещение по дорогам наиболее безопасным. С продукцией выше представленных марок обычно не наблюдается проблем, когда автомобиль проходит диагностику на СТО. Приборы, произведенные кустарным способом, не могут соответствовать всем требованиям.
Обычно с установкой ДХО не возникает никаких сложностей. Единственное, что может вызвать у вас неудобство – это нарушение целостности конструкции автомобиля. Такая проблема наиболее часто встречается у водителей, которые покупали свой автомобиль еще до того, как закон об обязательном использовании ДХО начал действовать.
Если имеете старый автомобиль, на котором не предусмотрены ДХО, то вам придется собирать множество бумаг для получения разрешения на внесение изменений в ТС. Кроме того, вам придется приложить еще и немало усилий для того, чтобы поставить ходовые огни. Ведь для этого придется создавать отверстия в бампере и разбираться с электроникой.
Москва: +7 (499) 653-60-72, доб. 206Санкт-Петербург: +7 (812) 426-14-07, доб. 997Регионы РФ: +7 (800) 500-27-29, доб. 669.
Заявки принимаются круглосуточно и каждый день. Либо воспользуйтесь онлайн формой.
Езда без ближнего света
Сейчас даже в автошколах учат, что сразу при посадке в автомобиль нужно включить ближний свет. Если этого не сделать, вас могут остановить инспекторы ГИБДД. По действующему законодательству вас оштрафуют на 500 рублей.
Может показаться, что сумма штрафа не очень большая. Только помните, если случится авария, а вы будете без включенного ближнего света, вас признают виновником ДТП. В этом случае одним штрафом вам не удастся отделаться. Придется решать вопрос со страховой о компенсации расходов на ремонт.
К тому же заключение нового договора осаго или каско на следующий год будет стоить для вас намного дороже.
Я рекомендую внимательно относиться к данному правилу. Обычно водители забывают включать ближний свет именно днем, когда не улице светло. Если вы едете по населенному пункту, не забудьте переключить дальний свет на ближний.
Схема подключения дополнительных фар через реле
В первую очередь нужно изучить схему подключения фар через реле, изображенную ниже. Именно в таком порядке должны подводиться провода, нельзя ничего путать, так как свет работать не будет.
Именно этот вариант проще всего реализовать, все просто и по силам даже неопытным мастерам.
В видео очень просто объясняется подключение дополнительных фар.
Подготовка
Так как дополнительные фары чаще всего включаются вместе с габаритами, нужно продумать, где лучше подключиться к бортовой сети. Подойдет подсветка панели или любая другая удобная точка
Это позволит исключить включение фар без габаритов, что важно по Правилам дорожного движения
Также стоит подобрать место для расположения реле. Тут надо исходить из удобства, а также обеспечения надежного крепления. На реле не должна попадать влага. Чаще всего его ставят под панелью приборов в салоне или в защищенной части моторного отсека.
Если в блоке реле есть свободное место, можно установить элемент туда.
Необходимо заранее продумать, где и как будут прокладываться провода. Они не должны торчать или висеть на виду. Лучше крепить их к штатной проводке и протягивать так, чтобы исключить повреждение в процессе эксплуатации машины.
Работа
Чтобы подсоединить свет через реле, проще всего разбить процесс на отдельные шаги и выполнять их по порядку:
Подключается питающий провод в выбранном месте
Важно обеспечить надежный контакт и защитить место соединения, для этого использовать готовую клемму.
Питание протягивается на кнопку включения света. Тут потребуется схема или же можно найти подходящие контакты экспериментальным путем, так как конструкция может отличаться в разных моделях.
От кнопки тянется провод к 85 контакту реле
Оптимально подключать через колодку, которую можно купить в комплекте. Тогда соединение получится надежным и прочным.
Следующим подключается контакт 87, от него следует проложить провод к питанию аккумулятора. В него врезается предохранитель, желательно ставить этот элемент как можно ближе к аккумуляторной батарее.
Контакт 86 можно вывести на кузов машины и закрепить, обеспечить хорошее соединение с металлом. А в идеале протянуть провод до минусовой клеммы АКБ, если это не очень сложно.
Что касается дополнительных фар, чаще всего там два контакта. Минусовой следует закрепить на корпусе машины или вывести на отрицательную клемму аккумулятора, особой разницы нет. Плюс подключается на 30 контакт, можно протянуть два провода или соединить их рядом с фарами и вести одну жилу.
Видео по теме: Что даёт дополнительное реле.
Автоматическое включение ближнего света фар своими руками. Схема
Изменения в ПДД, внесенные в ноябре 2010 года, обязывают водителя транспортного средства включать дневные ходовые огни, либо ближний свет фар, либо противотуманные фары независимо от времени суток и условий видимости.
Данное устройство будет хорошим дополнением для тех транспортных средств, которые не оснащены системой автоматического включения ближнего света фар. Приведенная в данной статье схема предназначена для автоматического включения фар при запуске двигателя автомобиля. Как известно, работающий генератор создает напряжение в бортовой сети в районе 14…14,4 В, и это выше чем напряжение аккумулятора (12В).
Схема автомата отслеживает напряжение в сети автомобиля, и если оно превысит 13,2 В, то через примерно 1 секунду активирует два реле. Первое реле служит для питания габаритных огней и приборной панели, второе служит для дневных ходовых огней или ближний свет фар. После выключения двигателя освещение отключается.
Принципиальная схема приведена ниже. Компаратора DD1.1 (LM393) сравнивает опорное напряжение, поступающее от стабилитрона на 5,6 В (VD2) с напряжением поступающим с делителя напряжения на резисторах R1, R2, R3. Потенциометр R3 используется для точной настройки, чтобы автомат реагировал на входное напряжение в диапазоне 13,2…13,3.
Резистор R5 между выходом компаратора и неинвертирующим входом вносит положительно обратную связь, обеспечивая работу компаратора с гистерезисом. Чтобы состояние компаратора снова изменилось, необходимо чтобы напряжение снизилось ниже 10,6 В.
Таким образом, нет никакого опасения, что в результате какой-либо большой нагрузки на бортовую сеть автомобиля свет фар отключиться. Это произойдет только после выключения зажигания, или, например, в момент попытки запуска двигателя стартером.
Цепь из элементов R6, C3 отвечает за задержку включения фар после запуска двигателя. Для указанных значений задержка составляет примерно 1 секунду. Для реализации этой задержки предназначен второй компаратор DD1.2. Он сравнивает напряжение на конденсаторе C3 с опорным напряжением, полученным со стабилитрона VD2.
К выходу компаратора DD1.2 подключен транзистор, который управляет выходным реле. К катушкам реле, параллельно в обратном направлении, подключены диоды VD3 и VD4, защищающие транзистор от всплесков напряжения в момент выключения реле. Диод VD1 защищает от ошибки подключения питания (переплюсовки). Нагрузочная способность схемы зависит от примененных реле.
Для настройки устройства необходим регулируемый блок питания или источник напряжения 13,2 В. Переведите потенциометр R3 в крайнее левое положение. Затем падаем питание 13,2 В. Постепенно вращаем потенциометр R3 право до тех пор, пока не услышим включение реле. Затем уменьшаем напряжение и при этом реле должно отключиться. Снова повышаем напряжение для проверки. Правильно отрегулированная схема должна включаться при напряжении 13,2…13,4 В.
Работа данной схемы проверена в Proteus:
Файл проекта в Proteus (12,6 KiB, скачано: 706)
Провода от реле должны иметь минимум 1 мм2 сечения. Стоит дополнительно установить на корпус выключатель питания, чтобы в некоторых случаях иметь возможность отключения автомата.
Небольшим недостатком данной схемы является тот факт, что фары ближнего света будут находиться во включенном состоянии и при переключении дальнего света. Такая работа лампы не рекомендуется и значительно уменьшает ее срок службы. Отсюда рекомендация — во время длительных ночных поездок рекомендуется отключить автомат выключателем на корпусе.
