Устранение неполадок инвертора солнечной панели проблемы и решения

О зарядке аккумуляторов

Традиционная зарядка Ni-Cd и Ni-MH аккумуляторов током, значение которого в десять раз меньше емкости аккумулятора, удовлетворяет далеко не всех, потому что в этом случае для полной его зарядки аккумулятора требуется затратить более десяти часов, что слишком долго.

Между тем. современные аккумуляторы можно безопасно заряжать и большими токами, соответственно сокращая время зарядки Современные Ni-Cd и Ni-MH аккумуляторы допускают быструю зарядку током до величины в четыре раза больше номинальной емкости Конечно, это уже перебор, но так гласит документация.

Тем не менее, зарядка током, равным номинальной емкости кажется вполне реальной и обоснованной. При этом, однако, необходим постоянный контроль за состоянием заряжаемого аккумулятора, чтобы избежать его выхода из строя из-за перезарядки. Само собой, здесь уже простейшим зарядным устройством, состоящим из источника тока и токоограничительного резистора не обойтись. Нужна автоматика.

Момент, когда Ni-Cd и Ni-MH аккумулятор полностью заряжен, можно надежно установить, измеряя зависимость его напряжения от времени зарядки.

Полностью заряженному аккумулятору соответствует тот момент, когда напряжение на нем достигает максимума. Но, поскольку для различных экземпляров абсолютное значение максимума может различаться, этот параметр н*годится для однозначного определения окончания зарядки.

Поэтому современные «интеллектуальные» зарядные устройства, определяют степень заряженности аккумулятора периодически измеряя напряжение на нем, и реагируют на момент когда скорость нарастания напряжения на аккумуляторе начинает замедляться.

Вот тогда они и прекращают зарядку. Вернее, не прекращают зарядку, а сильно снижают зарядный ток до абсолютно безопасной величины.

Одной из микросхем, специально созданных для интеллектуальных зарядных устройства является микросхема МАХ713. Она позволяет заряжать как единичный аккумуляторный элемент, так и батарею, состоящую из нескольких аккумуляторов. Контрольное время для быстрой зарядки может быть в пределах от 22 до 264 минут (восемь дискретных значений), а ток — в пределах от 4С до 0,ЗЗС (С — емкость аккумулятора).

Величину максимального времени зарядки и количества элементов питания в батарее устанавливают соответствущей распайкой четырех выводов микросхемы.

А величину тока зарядки задают величиной контрольного сопротивления, играющего роль датчика тока. Кроме того, в микросхеме МАХ713 предусмотрена и функция контроля температуры заряжаемого аккумулятора.

При расчете режима быстрой зарядки никель-кадмиевых аккумуляторов сначала выбирают зарядный ток I, ориентируясь на требуемое время зарядки. Следует заметить, что при отсутствии надежного контроля температуры заряжаемого аккумулятора выбирать его более 2С не рекомендуется. По окончании режима быстрой зарядки ток снижают до значений, безопасных в течение длительного периода («дозарядка»).

В микросхеме МАХ713 это значение например выбрано около 30 мА и не зависит от тока быстрой зарядки.

Виды зарядных устройств

Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Зарядка аккумулятора шуруповёрта происходит двумя способами: встроенным или внешним зарядным прибором. Встроенное ЗУ позволяет заряжать батарею, не извлекая её из шуруповёрта. Схема восстановления ёмкости расположена непосредственно вместе с аккумулятором. В то время как выносное подразумевает их извлечение и установку в отдельное приспособление для заряда. Различают ЗУ по типу восстанавливаемых батарей. Применяемые аккумуляторы бывают:

никель-кадмиевые (NiCd);
никель-металл-гидридные (NiMH);
литий-ионные (LiIon).

Конечная стоимость шуруповёрта не в последнюю очередь зависит от типа используемых батарей и возможностей зарядного устройства. ЗУ выпускаются на 12 вольт, 14,4 вольта и 18 вольт. Кроме этого, ЗУ разделяются по возможностям и могут иметь:

индикацию;
быструю зарядку;
разный тип защиты.

Наиболее используемые ЗУ используют в работе медленный заряд, обусловленный малым током. Они не содержат в своей конструкции индикацию работы и не отключаются автоматически. Это более справедливо к встроенным приборам восстановления ёмкости. ЗУ, построенные на импульсных схемах, обеспечивают возможность ускоренного заряда. Они автоматически отключаются по достижению требуемой величины напряжения или в случае возникновения аварийной ситуации.

Типы применяемых батарей

Никель-кадмиевые аккумуляторы не испытывают проблем при заряде в ускоренном режиме. Такие батарейки обладают высокой нагрузочной способностью, невысокой ценой и спокойно переносят работы при минусовой температуре. К недостаткам относят: эффект памяти, токсичность, большую скорость саморазряда. Поэтому перед тем, как заряжать такого типа аккумулятор, его необходимо полностью разрядить. Батарея имеет высокую степень саморазряда и быстро разряжается, даже если её не используют. В настоящее время практически не выпускаются из-за своей токсичности. Из всех типов обладают наименьшей ёмкостью.

Никель-металл-гидридные по всем параметрам превосходят NiCd. У них меньше величина саморазряда, меньше выражен эффект памяти. При одинаковых размерах они имеют большую ёмкость. В их составе нет токсичного материала, кадмия. В ценовой категории этот тип занимает среднее положение, поэтому наиболее распространённый тип ёмкостных элементов в шуруповёрте именно он.

Кроме этого, основной характеристикой аккумуляторных батарей, является их ёмкость. Чем выше этот показатель — тем дольше работает шуруповёрт. Единица измерения ёмкости — миллиампер в час (мА/ч). Конструкция батареи заключается в последовательном соединении элементов питания и помещение их в общий корпус. Для Li-Ion напряжение на одном элементе составляет 3,3 вольта, для NiCd и NiMH — 1,2 вольта.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

Uвх – наибольшее напряжение на входе;
Uбат – напряжение на аккумулятор;
Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Параметры выбора

Критериев выбора всего два:

Первый и очень важный момент – это входящее напряжение. Максимум данного показателя должен быть выше примерно на 20% от напряжения холостого хода солнечной батареи.
Вторым критерием является номинальный ток. Если выбирается типаж PWN, то его номинальный ток должен быть выше, чем ток короткого замыкания у батареи примерно на 10%. Если выбирается МРРТ, то его основная характеристика – это мощность. Этот параметр должен быть больше, чем напряжение всей системы, умноженной на номинальный ток системы. Для расчетов берется напряжение при разряженных аккумуляторах.

Разновидности батареек

Второе на что смотрим – это сокращенное обозначение эл.химической системы, которая используется внутри банки.

Одноразовая батарейка:

Alkaline (щелочные) – самые популярные

Zinc Carbon (цинк-карбоновые) – уже почти не применяются

Lithium (литиевые) – хорошие, но редкие и дорогие

Аккумуляторные:

Ni-Cd (никель-кадмиевые)

Их можно длительно хранить разряженными без ущерба для самих элементов.

Ni-Mh (никель-металлогидридные)

Наиболее “ходовые”. У них слабый эффект памяти, приемлемое соотношение цена-емкость + их можно эффективно использовать на морозе.

Самый лучший вариант это не просто Ni-MH, а LSD Ni-MH (черные Panasonic Eneloop, ранее — Sanyo), т.е. с низким саморазрядом. Они реально долго держат заряд, и очень часто попадаются с ёмкостью, выше заявленной производителем.

Просто не верится, что капиталистическая Япония разработала такой социалистический продукт Подробнее

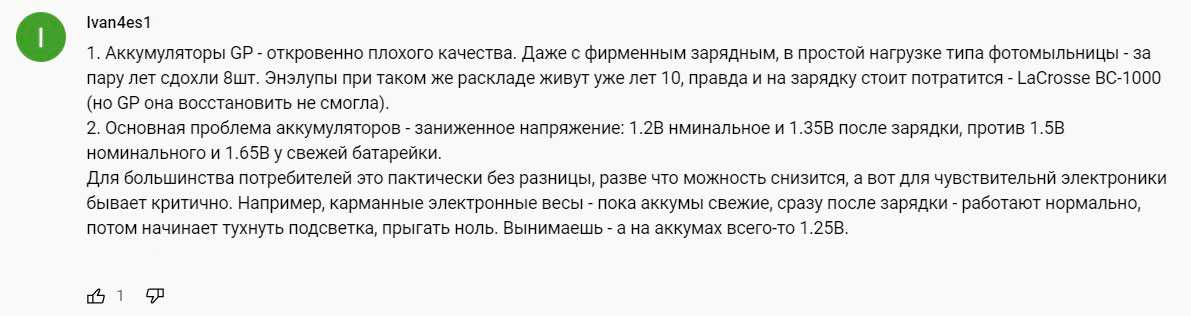

Раньше одними из лучших считались GP (оранжево-зеленые). Они хорошо раскручивали свой бренд и держали качество в 2006-2007г.

После чего, все сильно изменилось и даже серия с низким саморазрядом RE-eco не особо спасла ситуацию.

Ni-Zn (никель-цинковые)

У этих напряжение даже выше, чем в обычных батарейках – 1,6В. Однако при этом они имеют массу недостатков:

небольшой ресурс заряд-разряд (200-300 циклов)

высокое напряжение после заряда (может достигать 1.9 вольта на один элемент, что губительно для некоторых приборов)

для заряда требуется специальное зарядное устройство и желательно не дешёвое (дешёвое быстрее сократит ресурс аккумулятора)

не любят глубокий разряд (теряют ёмкость) + не любят перезаряд (выходят из строя)

не любят подзаряд не до конца заряженного элемента (теряют ёмкость)

для максимального использования ресурсов элемента, нужно заряжать его на 90% от заявленной ёмкости

реальная ёмкость почти в два раза ниже, чем у таких же Ni-MH элементов

на практике уже через год активного использования 30% аккумуляторов выходят из строя

очень много подделок, которые проживут ещё меньше

Когда возникает глубокая разрядка

Обычная разрядка смартфона или планшета считается безопасной
для современных литий-ионных (Li-Ion) или литий-полимерных (Li-Poly) аккумуляторов.
Главное — поскорее зарядить устройство. Если владелец забудет это сделать и
оставит разряженный «в ноль» гаджет на несколько дней, может возникнуть
неприятный эффект глубокого разряда.

Обычно при полном разряде устройство всегда оставляет
небольшой запас энергии для поддержания работоспособности. Например, смартфон
автоматически выключится, если его батарея опустеет на 96-97%. Несколько
повторных включений без подзарядки способны снизить неприкосновенный запас до
нуля.

Эффект глубокого разряда возникает, когда устройство автоматически
выключилось на уровне индикации батареи 0%-1% и затем пролежало в таком
состоянии несколько дней без зарядки. В результате контроллер внутри
аккумулятора отключает электронную схему разрядившейся батареи.

Чтобы продлить срок службы аккумулятора, следует
поддерживать уровень заряда в диапазоне от 20% до 80%. Постоянный частичный
заряд увеличивает жизнь батареи примерно в два раза. Регулярный разряд до нуля
и зарядка до 100% сокращают срок службы.

По замыслу разработчиков, такой спящий аккумулятор должен
заработать сразу после подключения зарядного устройства. На практике батарея
часто не желает просыпаться, экран гаджета может демонстрировать значок полного разряда, а смартфон или планшет отказываются заряжаться.

До какого уровня надо разряжать

Когда батарея достигает конца заряда, кислород начинает образовываться на электродах и рекомбинировать на катализаторе. Эта новая химическая реакция создает тепло, которое можно легко измерить с помощью термистора. Это самый безопасный способ определения конца заряда во время быстрой зарядки. Этот метод часто используется с многоэлементными батареями , а в зарядных устройствах на 20, 30 и 40 батарей здесь используется термистор.

Зарядные устройства для никель-кадмиевых аккумуляторов должны отключать заряд, когда температура превышает максимальную температуру зарядки, обычно 45 градусов C для контролируемой быстрой зарядки и 50 градусов C для быстрой или быстрой зарядки в течение ночи.

Правила зарядки Ni Mh

Ответ на вопрос — как заряжать ni mh аккумуляторы зависит, прежде всего, от того, какое у пользователя зарядное устройство. Для того, чтобы заряжать правильно, достаточно придерживаться простых норм.

Перед зарядом, аккумуляторы желательно разрядить. Это не строгая норма в отличие от Ni-Cd батарей, но желательная.
Температура окружающего воздуха должна быть не ниже 5oC. Верхний предел температуры 50oC. Такая температура может возникнуть летом при попадании прямых солнечных лучей.
Изучить функции зарядного устройства. Если оно не обеспечивает автоматическое отключение, рассчитать время заряда.
Установить батареи в зарядное устройство и подключить его к сети. Через некоторое время проверить степень нагрева аккумуляторов. В случае сильного нагрева, заряд прекратить.
Отключить зарядное устройство либо по истечении расчётного времени, либо после включения соответствующей индикации (зависит от типа зарядного устройства).
Хранить Ni-MH элементы заряженными на 10-20% ёмкости. Напряжение не должно падать ниже, чем 0,9V.

При правильном заряде никель металлогидридных аккумуляторов, служат они достаточно долго. От 500 до 1000 циклов заряд-разряд. Основная причина преждевременного выхода из строя – длительное неиспользование и как следствие глубокий разряд. Часто желание пользователей отказаться от технологии Ni-Mh или Ni-Cd и перевести всю свою технику на литий ионные батареи, совершенно не оправдано. Эти батареи прочно занимают своё место, как в бытовом сегменте, так и в промышленности.

https://www.youtube.com/watch?v=qKiifWxSh_oVideo can’t be loaded because JavaScript is disabled: Как правильно заряжать аккумуляторы NiMH и NiCd? (https://www.youtube.com/watch?v=qKiifWxSh_o)

Какими бывают литиевые аккумуляторы

В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:

с катодом из кобальтата лития;
с катодом на основе литированного фосфата железа;
на основе никель-кобальт-алюминия;
на основе никель-кобальт-марганца.

У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.

Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.

Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже (все они имеют номинальное напряжение 3.7 вольта):

Обозначение	Типоразмер	Схожий типоразмер
XXYY0, где XX – указание диаметра в мм,YY – значение длины в мм, – отражает исполнение в виде цилиндра	10180	2/5 AAA
10220	1/2 AAA (Ø соответствует ААА, но на половину длины)
10280
10430	ААА
10440	ААА
14250	1/2 AA
14270	Ø АА, длина CR2
14430	Ø 14 мм (как у АА), но длина меньше
14500	АА
14670
15266, 15270	CR2
16340	CR123
17500	150S/300S
17670	2xCR123 (или 168S/600S)
18350
18490
18500	2xCR123 (или 150A/300P)
18650	2xCR123 (или 168A/600P)
18700
22650
25500
26500	С
26650
32650
33600	D
42120

Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.

Распространенные виды никелевых АКБ, их сходства и различия

Существует много видов аккмуляторов, в состав которых входят различные химические соединения. В бытовом потреблении оптимально использовать никель-металлогидридные, кадмиевые и никель-цинковые элементы

Безусловно, любой батарее нужен определенный уход, поэтому всегда важно соблюдать правила эксплуатации и зарядки

Ni-MH

Никель-металлогидридные аккумуляторы — это вторичные химические источники тока с гораздо большей емкостью, чем их предшественники — кадмиевые, однако срок службы их меньше. Одна из популярных сфер применения никелевых элементов — моделестроение (кроме авиации, по причине того, что батарея довольно тяжела по весу).

Первые разработки этих элементов начались в 70-х годах ХХ века с целью усовершенствовать Сd аккумуляторы. Спустя 10 лет, в конце 80-х, удалось добиться того, что химические соединения, используемые при создании Ni-MH аккумуляторов, стали более стабильными. К тому же, они гораздо меньше подвержены «эффекту памяти», чем Ni-Cd: не сразу «запоминают» ток заряда, оставшийся внутри в случае, если элемент до использования не был разряжен полностью. Поэтому полный разряд им требуется не так часто.

Ni-Cd

Несмотря на то, что Ni-MH имеют ряд очевидных преимуществ перед Ni-Cd, стоит отметить, что последние не теряют своей популярности. Главным образом потому, что не так сильно нагреваются при зарядке засчет большего сохранения энергии внутри элемента. Как известно, есть различные типы химических процессов, протекающих между веществами.

Если заряжать Ni-MH, реакции будут экзотермическими, а если кадмиевые аккумуляторы — эндотермическими, что и обеспечивает более высокий коэффициент полезного действия. Таким образом, Cd можно зарядить более высоким током, не опасаясь перегрева.

Ni-Zn

В последнее время большое внимание обсуждению в Интернете уделяется батарейкам, в состав которых входит цинк. Они не настолько известны потребителям, как предыдущие, но идеально подходят для использования в качестве элементов питания к цифровым фотоаппаратам

Главная их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения, как у заряда Ni. Если в фотоаппарате находятся металлогидридные аккумуляторы, он будет выключаться даже в том случае, если батарея не разряжена до конца, а у Ni-Zn такого нет даже в конце разряда.

В связи со спецификой этих батареек, для них может потребоваться индивидуальное зарядное устройство, либо их можно заряжать на любом универсальном «умном» подзаряднике, например, ImaxB6. Ni-Zn аккумуляторы также прекрасно подходят для применения в электрических детских игрушках и тонометрах.

Как сделать зарядное устройство для литиевого аккумулятора своими руками

Рассмотрим одну из самых простых схем зарядного устройства для литий-ионных аккумуляторов. Самодельная схема зарядки реализована на микросхеме, которая выступает как стабилитрон и контроллер заряда, и транзисторе. База транзистора соединяется с управляющим электродом микросхемы. Литиевые батареи не любят перенапряжения, поэтому на выходе обязательно нужно выставить рекомендуемое напряжение в 4.2 В. Достичь этого можно с помощью регулировки микросхемы сопротивлениями R3 R4, которые имеют значения 3кОм и 2.2 кОм, соответственно. Подключаются они к первой ножке микросхемы. Регулировка задаётся единожды, и напряжение остаётся постоянным.

Чтобы можно было подстроить напряжение на выходе на месте резистора R, устанавливают потенциометр. Производить подстройку нужно без нагрузки, то есть без самого аккумулятора. С его помощью можно точно подстроить напряжение на выходе, равное 4,2 В. Потом вместо потенциометра можно поставить резистор полученного номинала.

Резистор R4 используется, чтобы открывать базу транзистора. Номинал этого сопротивления – 0,22 кОм. Когда аккумулятор будет заряжаться, его напряжение будет расти. От этого электрод управления на транзисторе будет повышать сопротивление эмиттер-коллектора. Это, в свою очередь, будет понижать ток, идущий на аккумулятор.

Ещё нужно отрегулировать ток зарядки. Для этого используют сопротивления R1. Без этого резистора не загорится светодиод, он отвечает за индикацию процесса зарядки. В зависимости от необходимого тока, подбирают резистор номиналом от 3 до 8 Ом.

Как зарядить робот-пылесос?

Не так давно способ зарядки заключался в том, чтобы просто подключиться к электросети с помощью адаптера. Это напоминало зарядку телефона, который постоянно приходится подключать к сети, а затем снова отключать.

В этом случае процедура была следующей:

выключите питание — кнопка находится на нижней части устройства;
Отключите устройство от сети после достижения максимального заряда.
Вставьте штекер в специальное гнездо на устройстве;
подключите адаптер к электросети;

Но теперь все изменилось. Робот-пылесос поставляется с док-станцией или, как ее еще называют, «базой». Он сам определяет, когда ему нужна подзарядка, и автономно, без участия пользователя, идет на нее.

В современной версии робот сам определяет уровень заряда и отключается в соответствующее время. С помощью специальной панели пользователь может контролировать качество и уровень заряда.

Шаг 6: Сборка, часть 1: прорезаем отверстия в корпусе

Для того, чтобы правильно уместить все электрокомпоненты в корпусе, в нем нужно прорезать отверстия:

Лезвием ножа отметьте на корпусе границы батарейного отсека (рис.1).
Горячим ножом прорежьте отверстие по сделанным меткам (рис.2 и 3).
После прорезания отверстия, корпус должен выглядеть как на рис.4.
Отметьте место, где будет находиться USB-разъем модуля TP4056 (рис.5 и 6).
Горячим ножом прорежьте в корпусе отверстие для USB-разъема (рис. 7).
Отметьте места на корпусе, где будут находиться диоды модуля TP4056 (рис. 8 и 9).
Горячим ножом прорежьте отверстия под диоды (рис. 10).
Таким же образом сделайте отверстия под разъем питания и выключатель (рис.11 и 12)

Виды электрических схем ЗУ

Сделать зарядное устройство для шуруповерта можно самостоятельно. Для этого понадобится схема, набор электронных компонентов, паяльник с расходными материалами и определенные навыки и квалификация.

Перед выбором схемы надо учесть несколько моментов:

импульсное зарядное устройство легче, компактнее, у него выше КПД, но оно сложнее в сборке и наладке;
если режим зарядки и контроль ее завершения будет поддерживаться автоматически, то для NiCd, NiMH и Li-ion аккумуляторов алгоритм будет различаться – для первых двух типов зарядка производится стабилизированным током, литий-ионный заряжается по двухступенчатой (в некоторых случаях – трехступенчатой) схеме.

Две ступени заряда литий-ионных батарей.

Номинальный ток ЗУ определяется мощностью элементов силовой цепи (трансформаторов, диодов, транзисторов), и их надо подбирать в соответствии с необходимостью.

На 12 вольт

Схема простого зарядного устройства на 12 вольт, в котором параметры зарядки надо поддерживать вручную, не требует высокой квалификации для сборки и не нуждается в наладке.

Схема простого зарядного устройства.

Ток устанавливается потенциометром, параметры контролируются по амперметру и вольтметру. Трансформатор можно подобрать готовый, с напряжением на вторичной обмотке 12-15 вольт – например, ТПП-48 или ТПП-201-208. Параметры других элементов, от которых не зависит максимальный ток, указаны на схеме. Остальные выбираются в зависимости от потребного выходного тока.

Элемент	Требуемый ток	Тип
VD1-VD4	До 1 А	1N4001 (1N400X)
1А и выше	1N5400 (1N540X)
VT1	До 1 А	КТ815
1А и выше	КТ829

По мере снижения зарядного тока его надо подстраивать до выбранного значения. Если производится зарядка током до 0,2С, процесс может занять до 16 часов, поэтому ручное поддержание параметров крайне неудобно.

Зарядные устройства с автоматическим поддержанием параметров и алгоритмами, соответствующими типу аккумулятора, часто строят на микроконтроллерах. Схемы и прошивки можно найти в сети.

Пример схемы зарядника на микроконтроллере (без прошивки неработоспособна).

Также зарядные устройства строят на специализированных микросхемах. В качестве примера приведена схема зарядного устройства на MAX713 для никель-кадмиевых аккумуляторов. Очевидно, что схема достаточно сложна, но она универсальна (для различных напряжений), имеет режим тренировочного цикла и обеспечивает оптимальный режим зарядки, а также своевременное ее завершение. Это приводит к увеличению срока службы батарей.

Зарядное устройство для никель-кадмиевых аккумуляторов.

На 18 вольт

Принципиально схемы зарядных устройств для шуруповертов на 18 вольт не отличаются от 12-вольтовых. В большинстве случаев они приводятся к нужному номиналу настройкой параметров или (как в приведенной выше импульсной схеме) переустановкой перемычек. В схеме простого зарядного устройства достаточно применить трансформатор с большим выходным напряжением. Так, ТПП-209 имеет обмотку с напряжением 20 вольт. При его использовании можно заряжать 18-вольтовые аккумуляторы.

Как заряжать Ni-Cd аккумуляторы — предназначение батарей

NiCad и NiMH аккумуляторы являются одними из самых сложных аккумуляторов для зарядки. В то время как с ионно-литиевыми и свинцово-кислотными батареями вы можете контролировать перезарядку, просто устанавливая максимальное зарядное напряжение, никелевые батареи не имеют напряжения «заряда на поплавке». Таким образом, зарядка основана на протекании тока через аккумулятор. Напряжение для этого не зафиксировано в камне, как для других батарей.

Это делает эти элементы и батареи особенно трудными для параллельной зарядки. Это потому, что вы не можете быть уверены, что каждая ячейка или пакет имеют одинаковое сопротивление и поэтому некоторые из них будут потреблять больше тока, чем другие, даже когда они заполнены. Это означает, что вам нужно использовать отдельную цепь зарядки для каждой строки в параллельном блоке или балансировать ток каким-либо другим способом, например, используя резисторы такого сопротивления, что оно будет доминировать в управлении током.

Зарядка ni cd аккумуляторов

Один элемент имеет номинальное напряжение 1,2V. При работе это значение может меняться от 1,35V (полностью заряжен) до 1V (полный разряд). У этих элементов есть одна интересная особенность, на которой завязан режим отключения в зарядном устройстве (если оно автоматическое). После набора ёмкости, напряжение на выводах несколько снижается на 50-70 mV. Такой скачок обозначают ΔV(дельта V). Зарядное реагирует на такое снижение и отсекает ток заряда.

На практике срабатывать по ΔV умеют только зарядные устройства среднего и продвинутого уровня. И часто приходится вручную просчитывать, как заряжать ni cd аккумуляторы.

Напряжение заряда любая зарядка будет выдавать из расчёта 1,5-1,6V на один элемент. А вот ток заряда может быть разным. Его всегда можно посмотреть на самом зарядном устройстве (как правило, с тыльной стороны).

Ёмкость аккумулятора нужно поделить на ток заряда и умножить на коэффициент потерь 1,4. Например:

1000mAh/200mA=5 часов*1,4 = 7 часов.

Каким током заряжать? Номинальный ток заряда 0,1С, где С — ёмкость батареи. Для 1000mAh номинальным является ток 100mA. Время заряда в таком случае составит 14 часов. Не очень удобно. Почти всегда используется ускоренный режим 0,2-0,5С. Это несколько сокращает срок службы аккумуляторов, но повышает удобство использования.

Как заряжать никель-кадмиевые аккумуляторы

Иногда оборудование с использованием никель-кадмиевых элементов требует использования методов быстрой зарядки.

Как правило, зарядка происходит со скоростью около C. Однако необходимо убедиться, что зарядка NiCd работает правильно, и зарядка прекращается сразу после завершения зарядки.

Поскольку эффективность зарядки составляет почти 100% вплоть до примерно 70% полной зарядки, полная скорость зарядки поддерживается вплоть до этой точки, после чего скорость зарядки уменьшается по мере повышения температуры по мере снижения эффективности зарядки.

Условия зарядки для новых аккумуляторов

Ni cd аккумуляторы как заряжать?

Обычно в качестве температуры отсечки используется температура 50 ° C. Хотя короткий период выше температуры 45 ° C может быть приемлемым, если температура способна быстро падать, любой длительный период, равный или превышающий это, приводит к ухудшению состояния ячейки.
